Daten und Bilder der Röhre: CH1

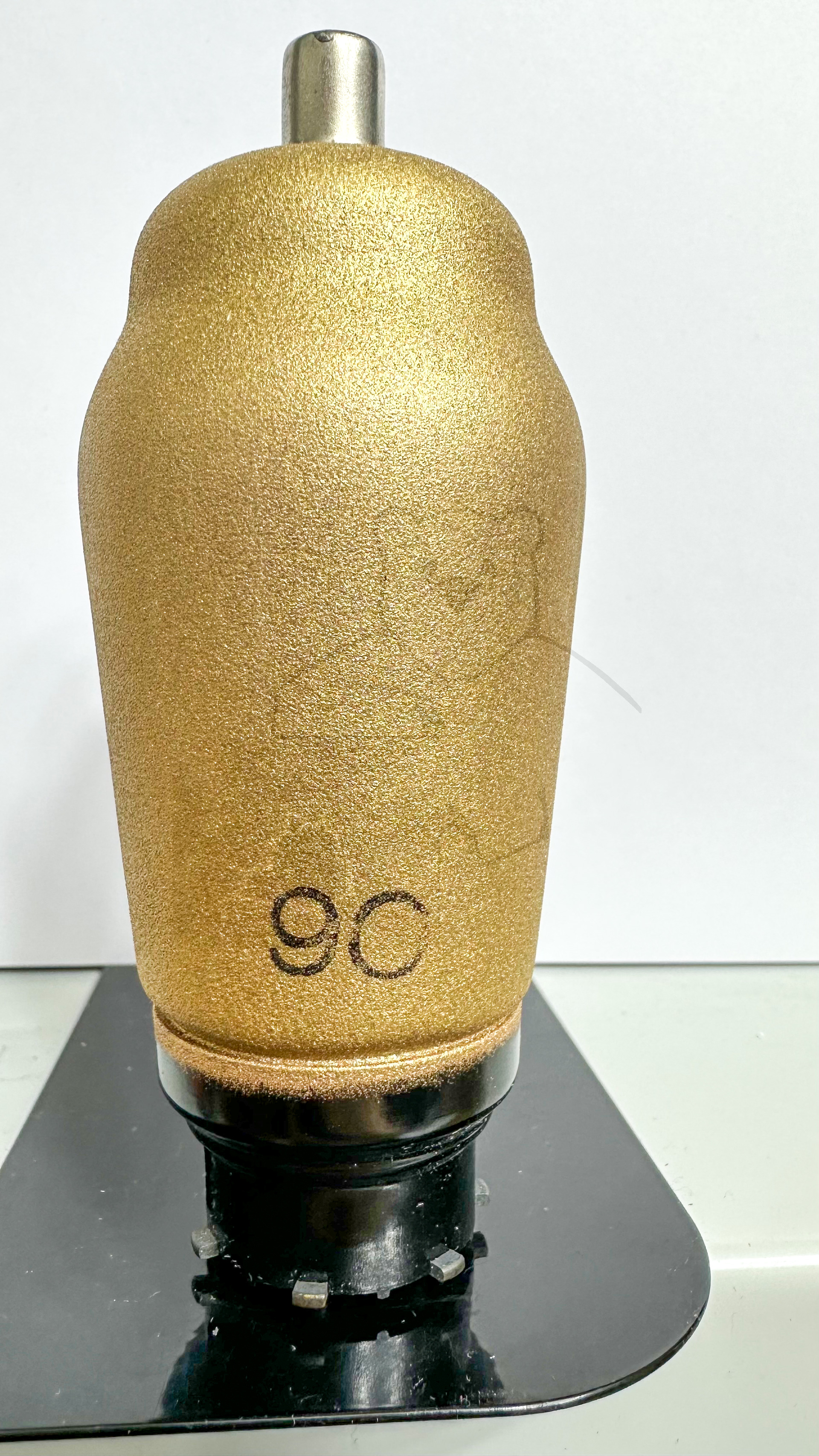

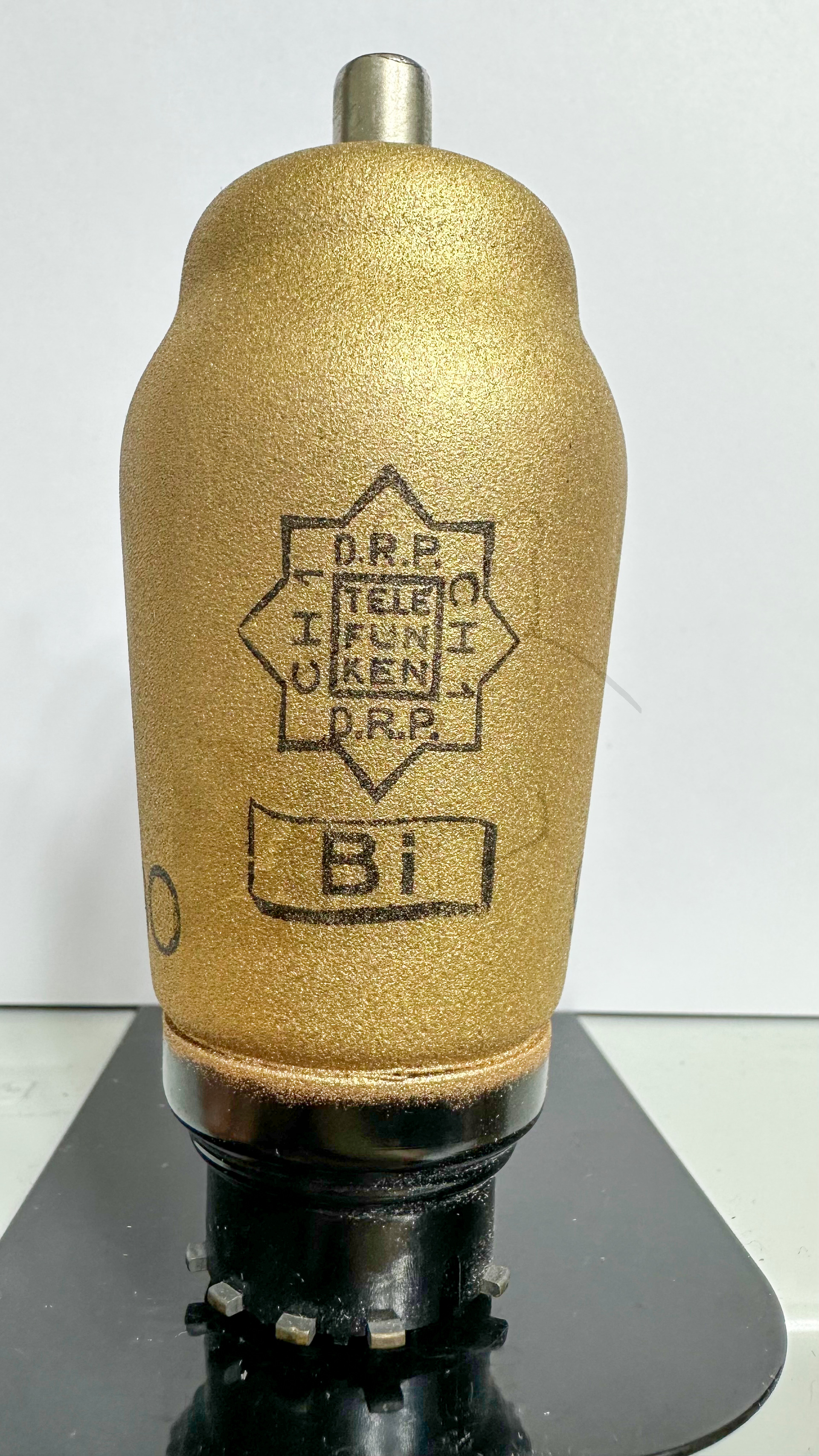

🔎 Beschreibung der Röhre: CH1

Name	CH1
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:08:31

🔎 Beschreibung der Systeme für die Röhre: CH1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4	6
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

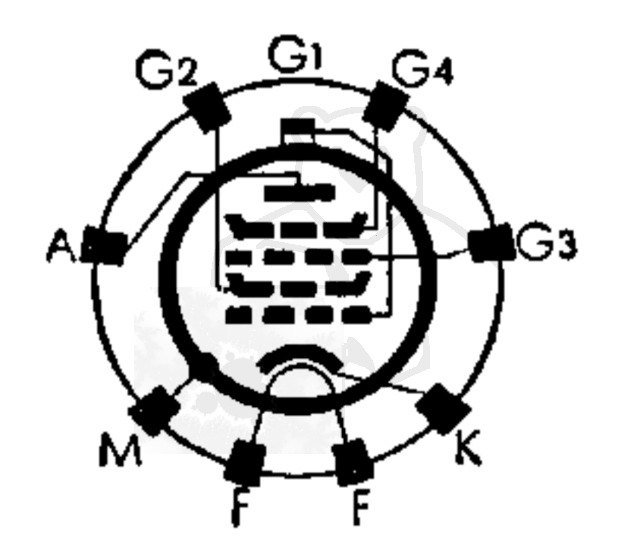

🔎 Sockelschaltung der CH1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CH1
Anwendung CH1 Philips [www.tubedata.info].pdf (91 kB)
Anwendung CH1 Telefunken [www.tubedata.info].pdf (246 kB)
Datenblatt CH1 Telefunken Version 1.pdf (1045 kB)
Datenblatt CH1 Telefunken Version 2.pdf (668 kB)
Datenblatt CH1 Tungsram.pdf (100 kB)
Pruefkarte CH1 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte CH1 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
