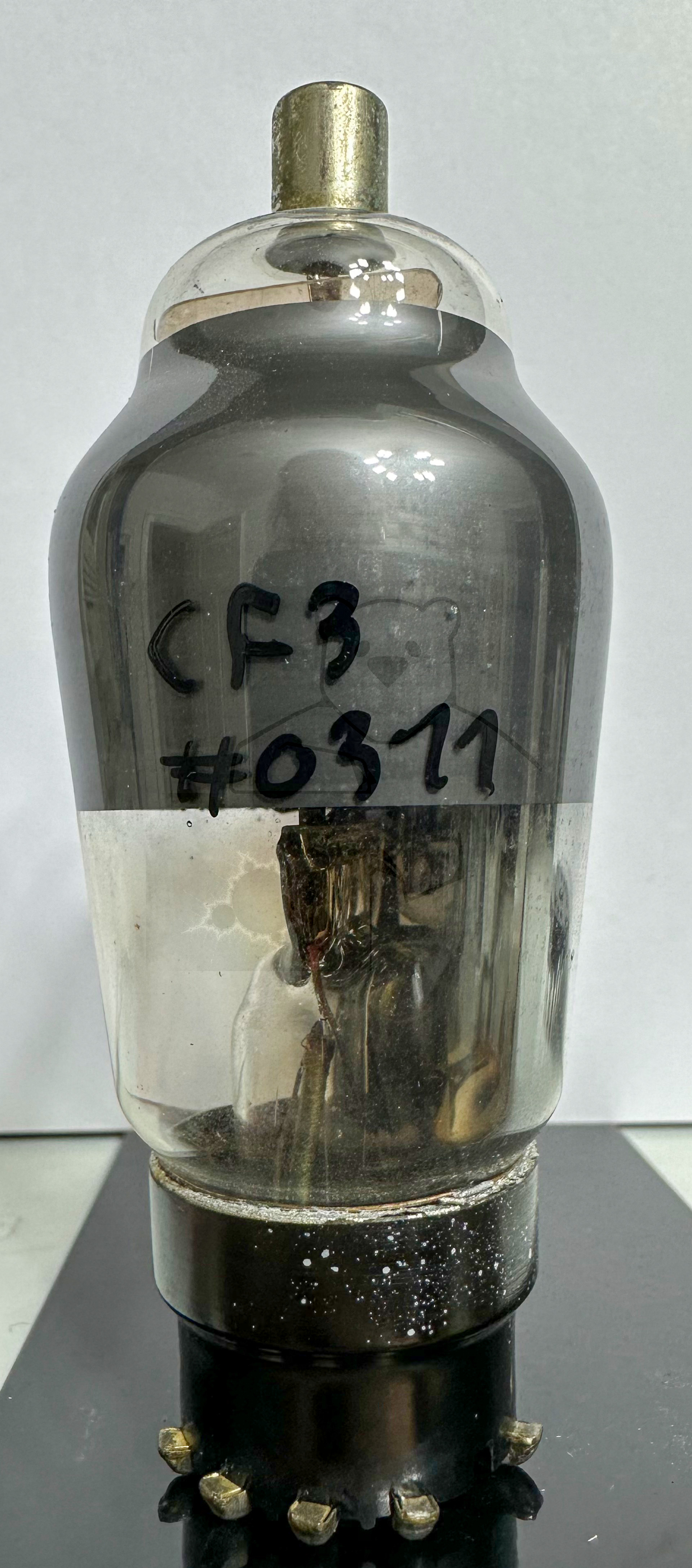

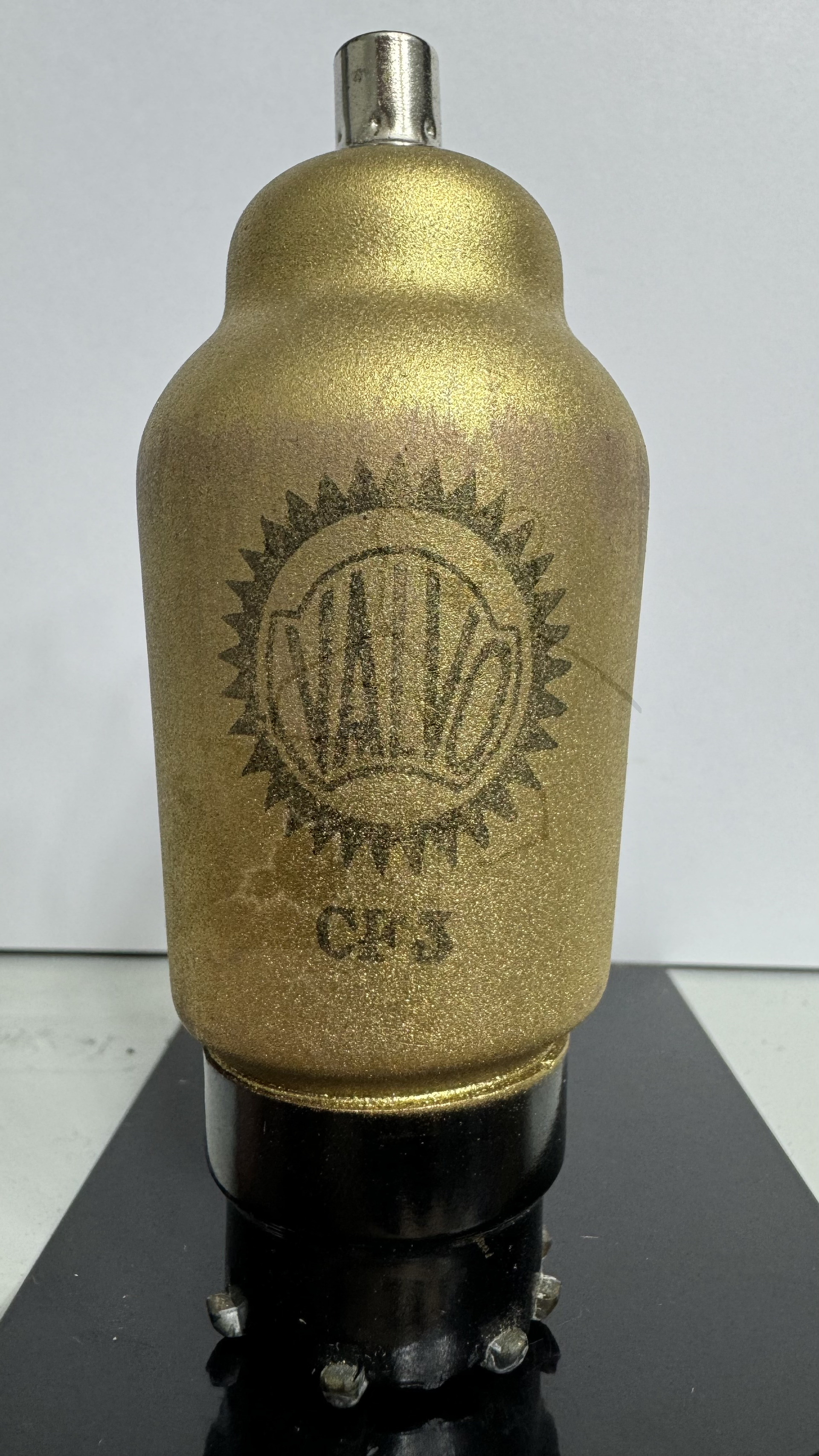

Daten und Bilder der Röhre: CF3

🔎 Beschreibung der Röhre: CF3

Name	CF3
Vergleichsname	→ CF7
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

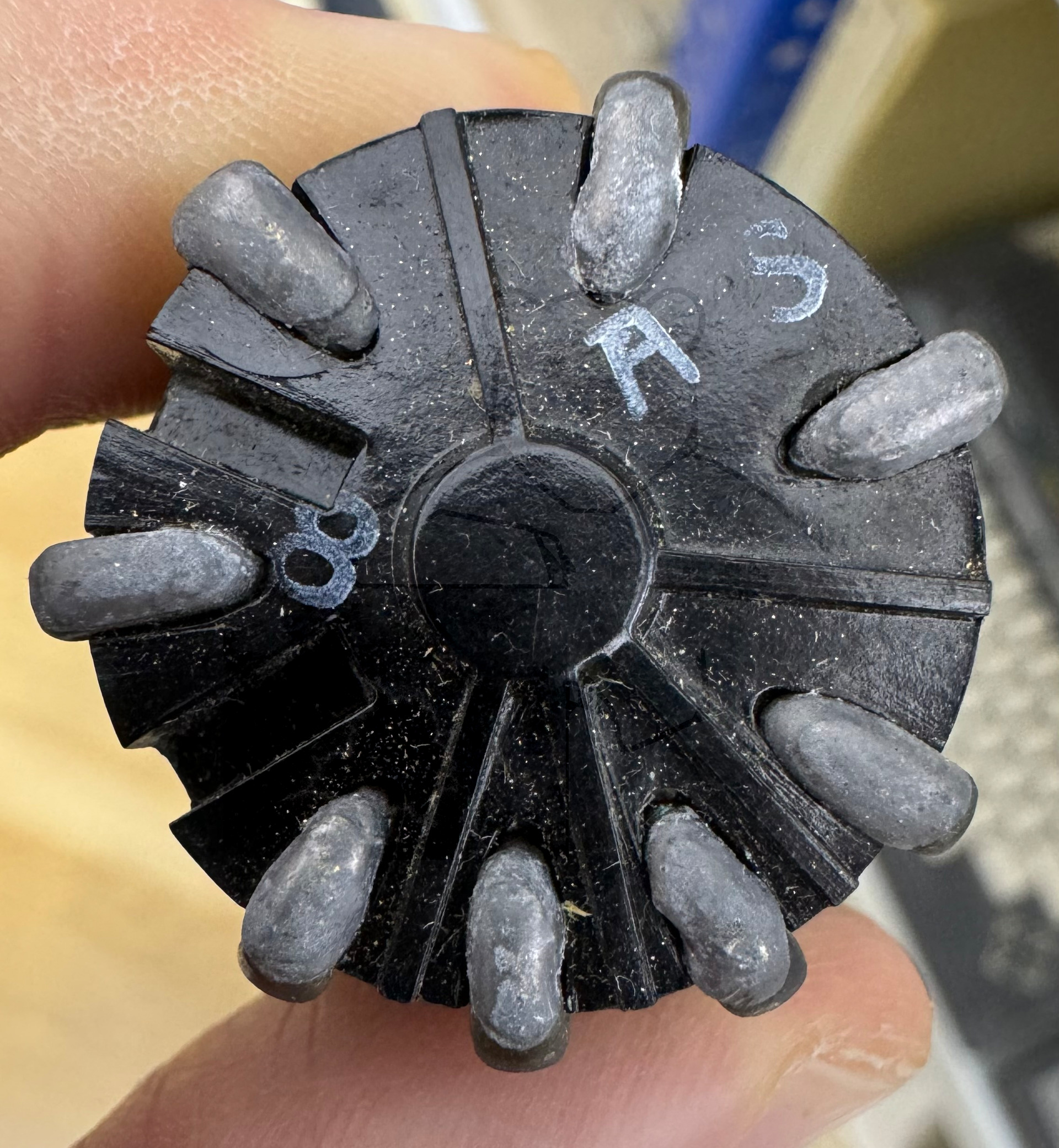

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	25.02.2023 21:18:45

🔎 Beschreibung der Systeme für die Röhre: CF3

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

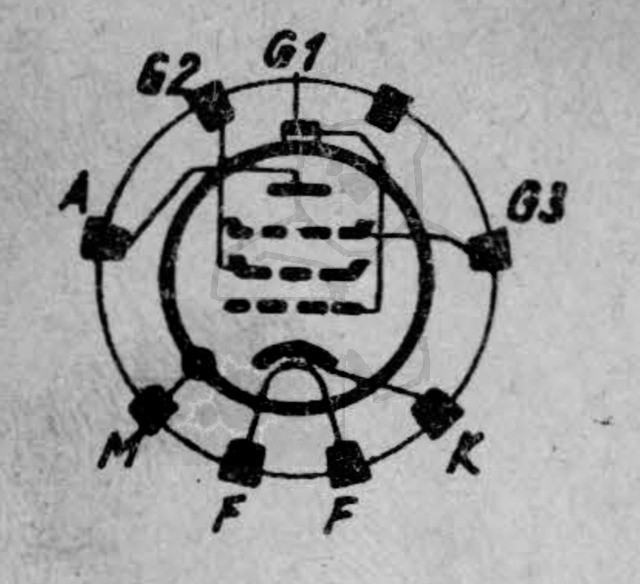

🔎 Sockelschaltung der CF3

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: CF3
Anwendung CF3 [www.tubedata.info].pdf (87 kB)
Anwendung CF3 Telefunken [www.tubedata.info].pdf (227 kB)
Datenblatt CF3 RFT [www.tubedata.info].pdf (74 kB)
Datenblatt CF3 Tungsram.pdf (140 kB)
Pruefkarte CF3 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte CF3 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
