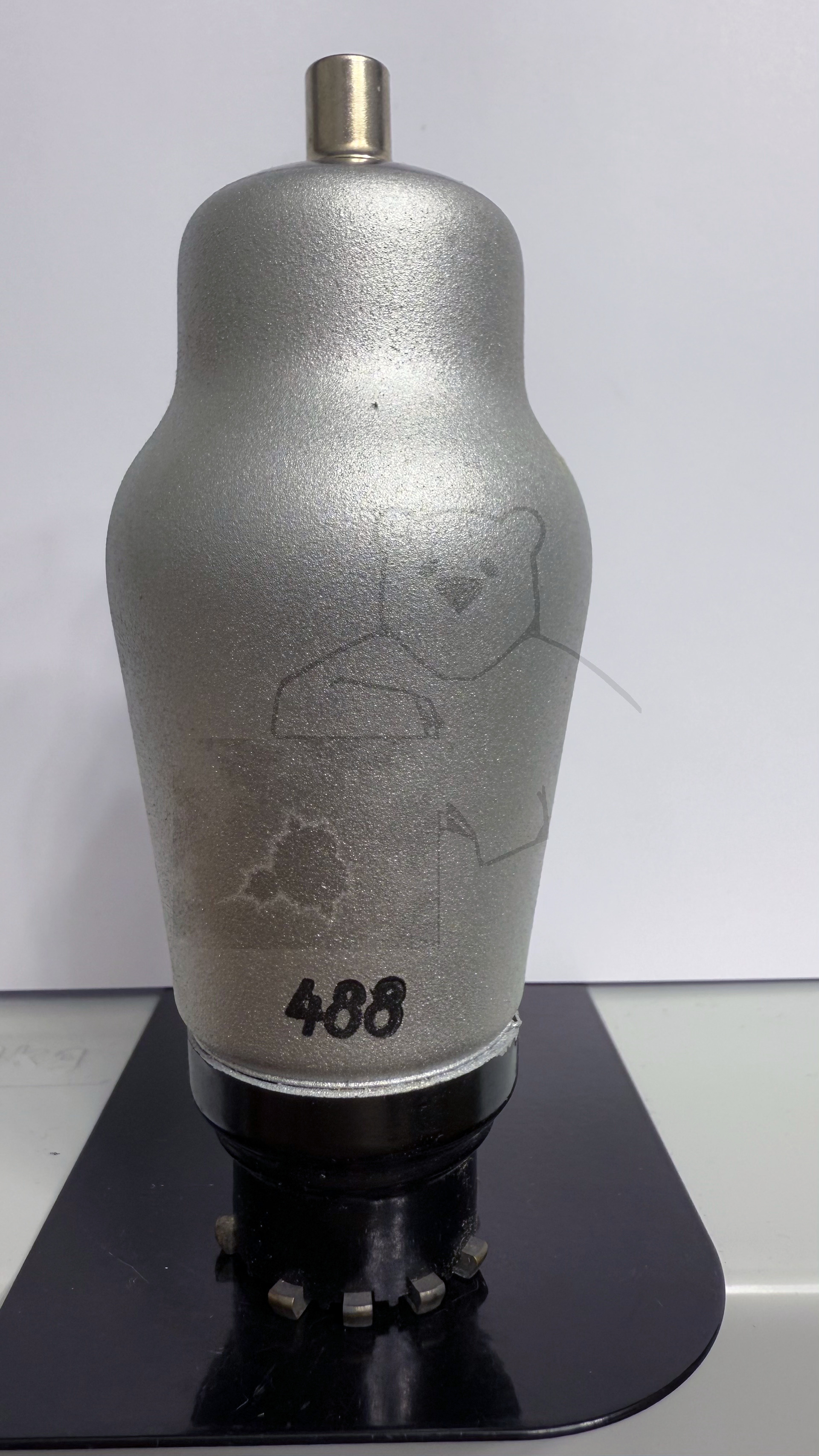

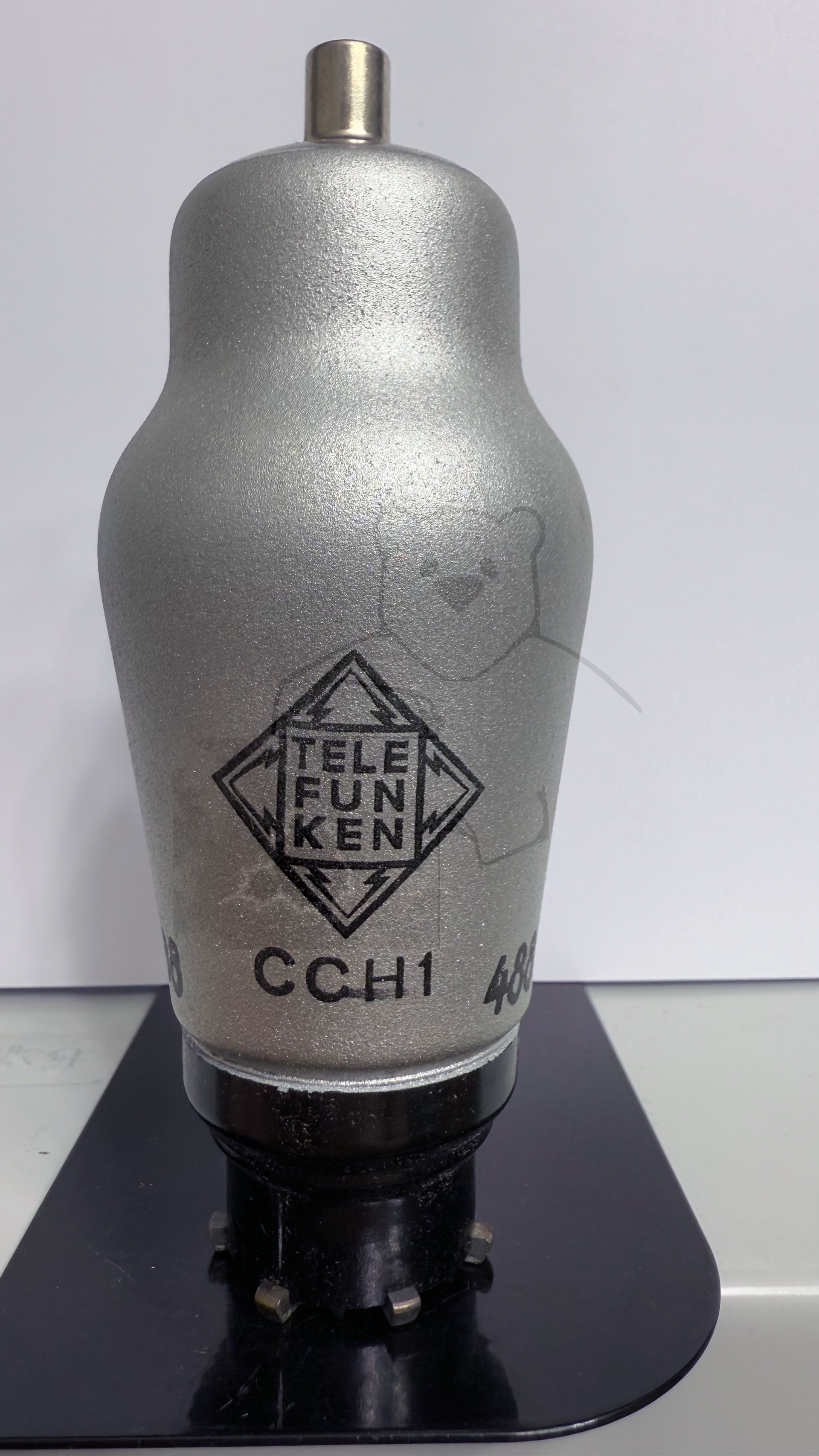

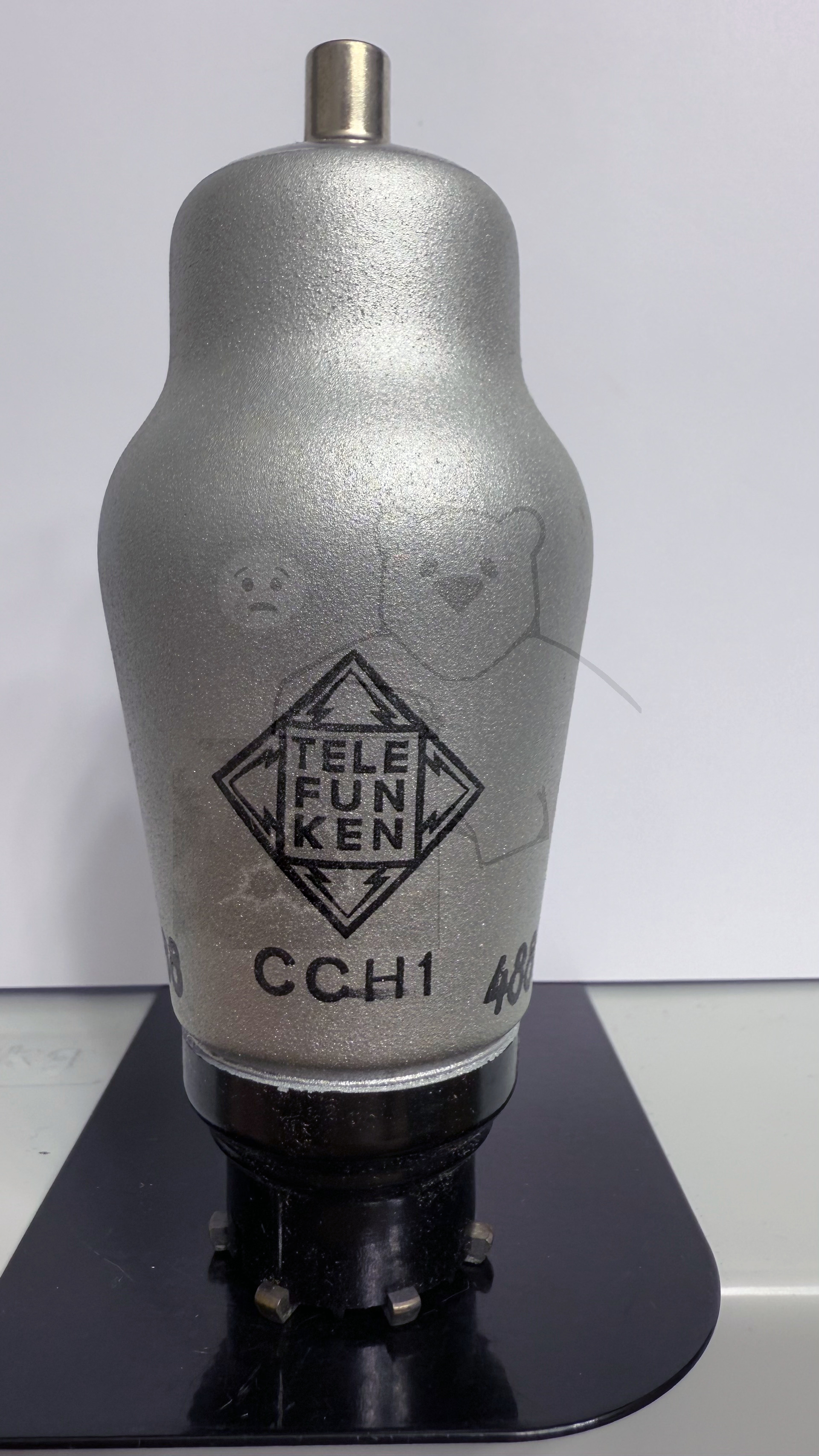

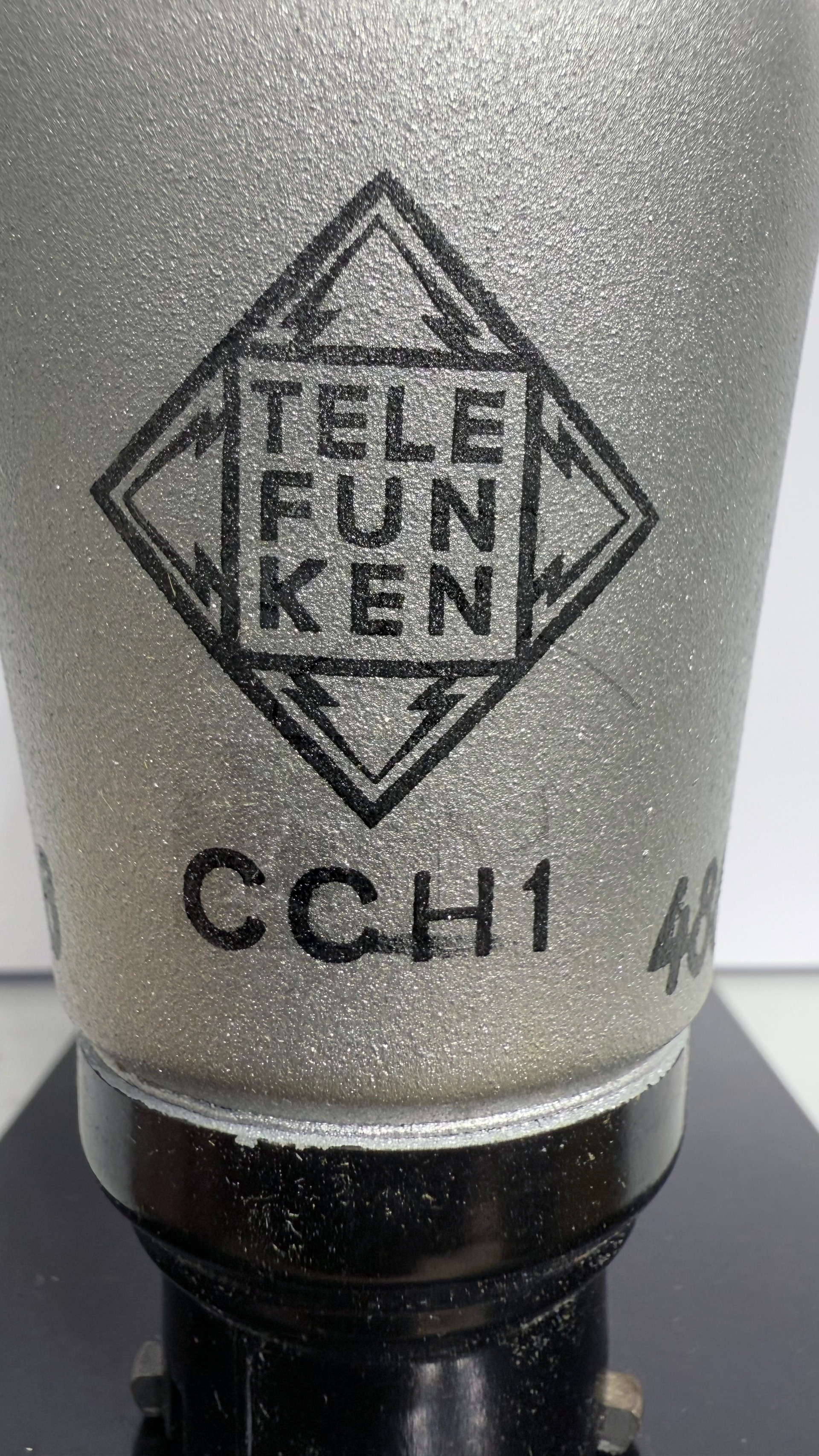

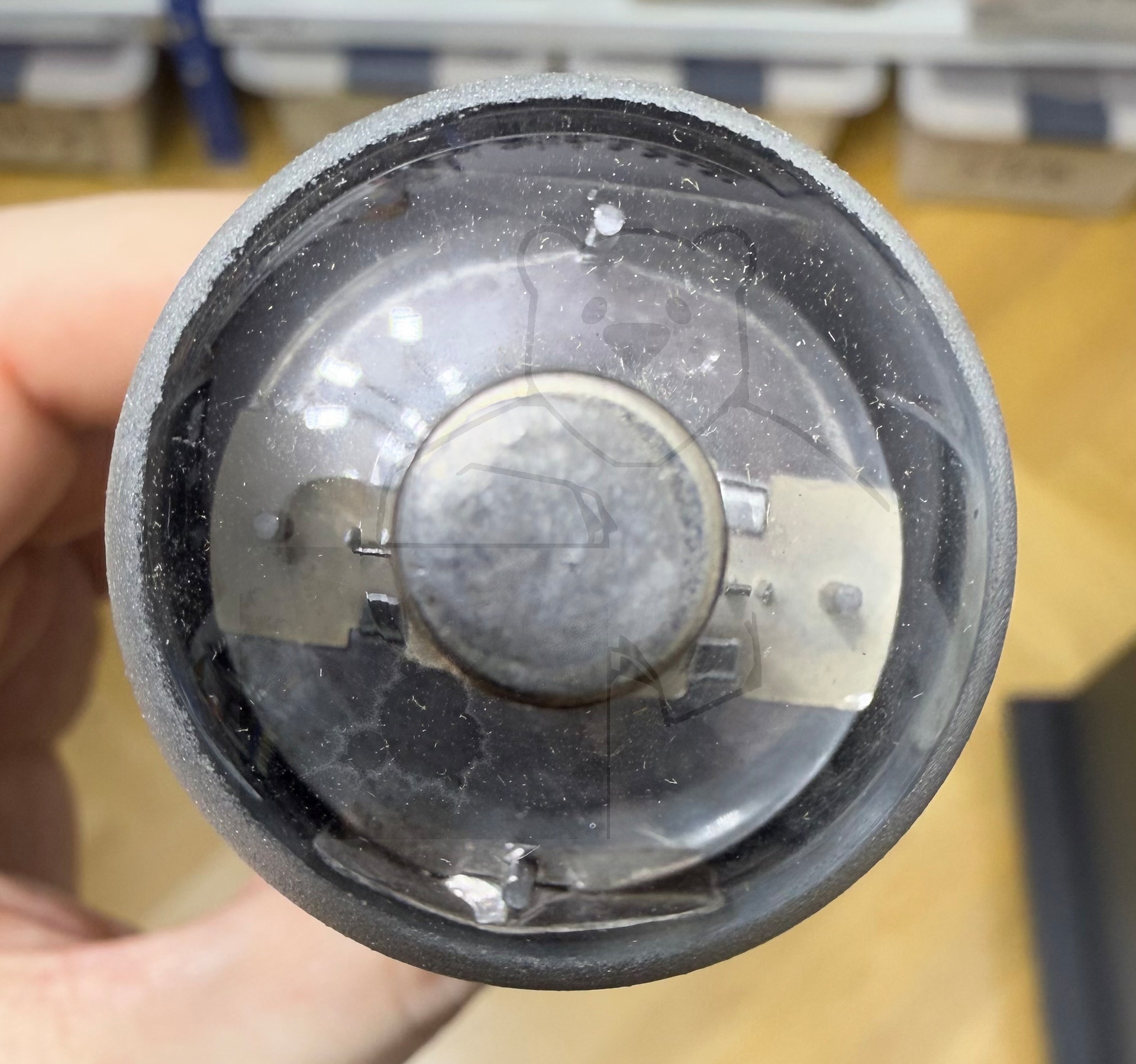

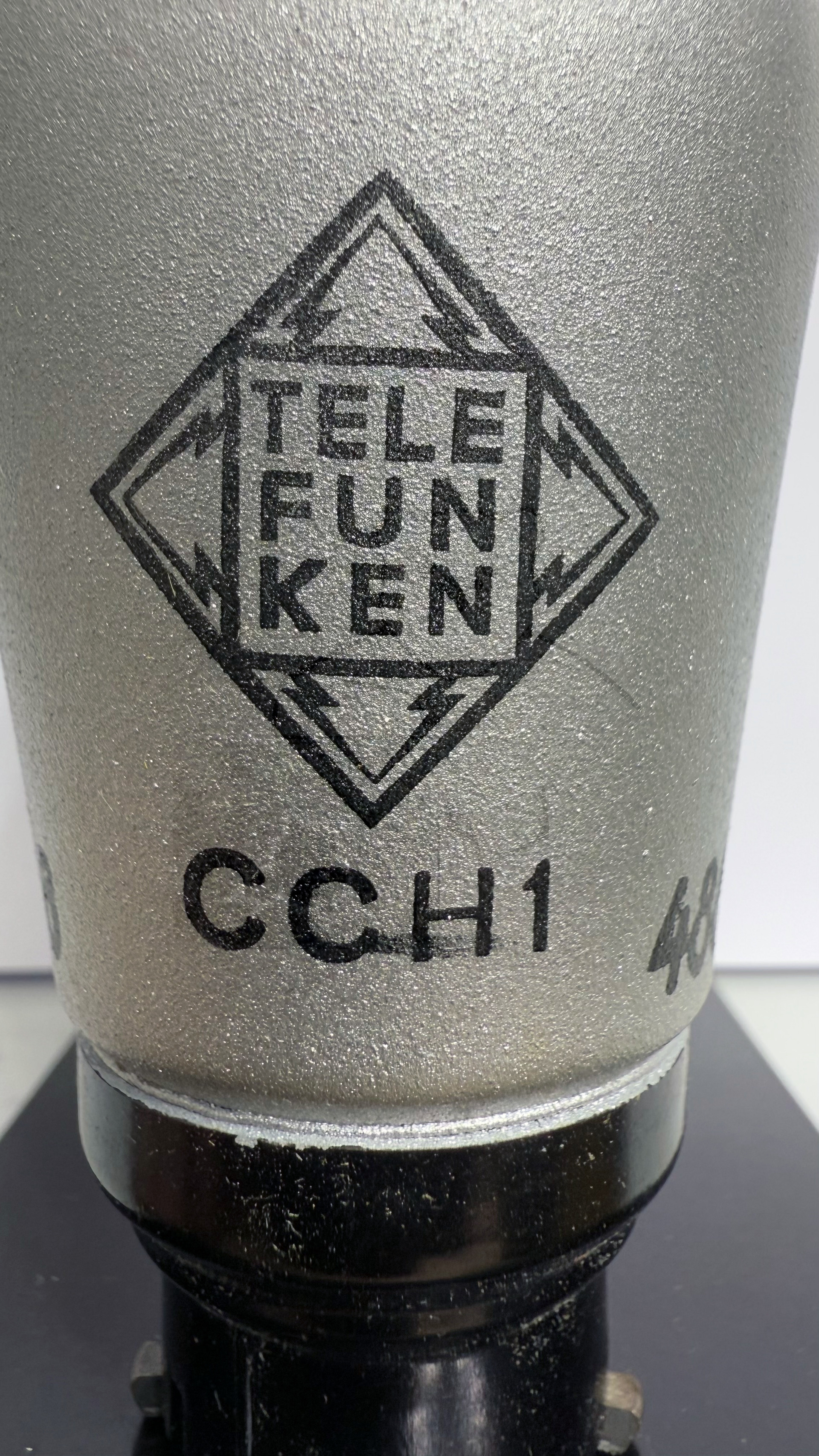

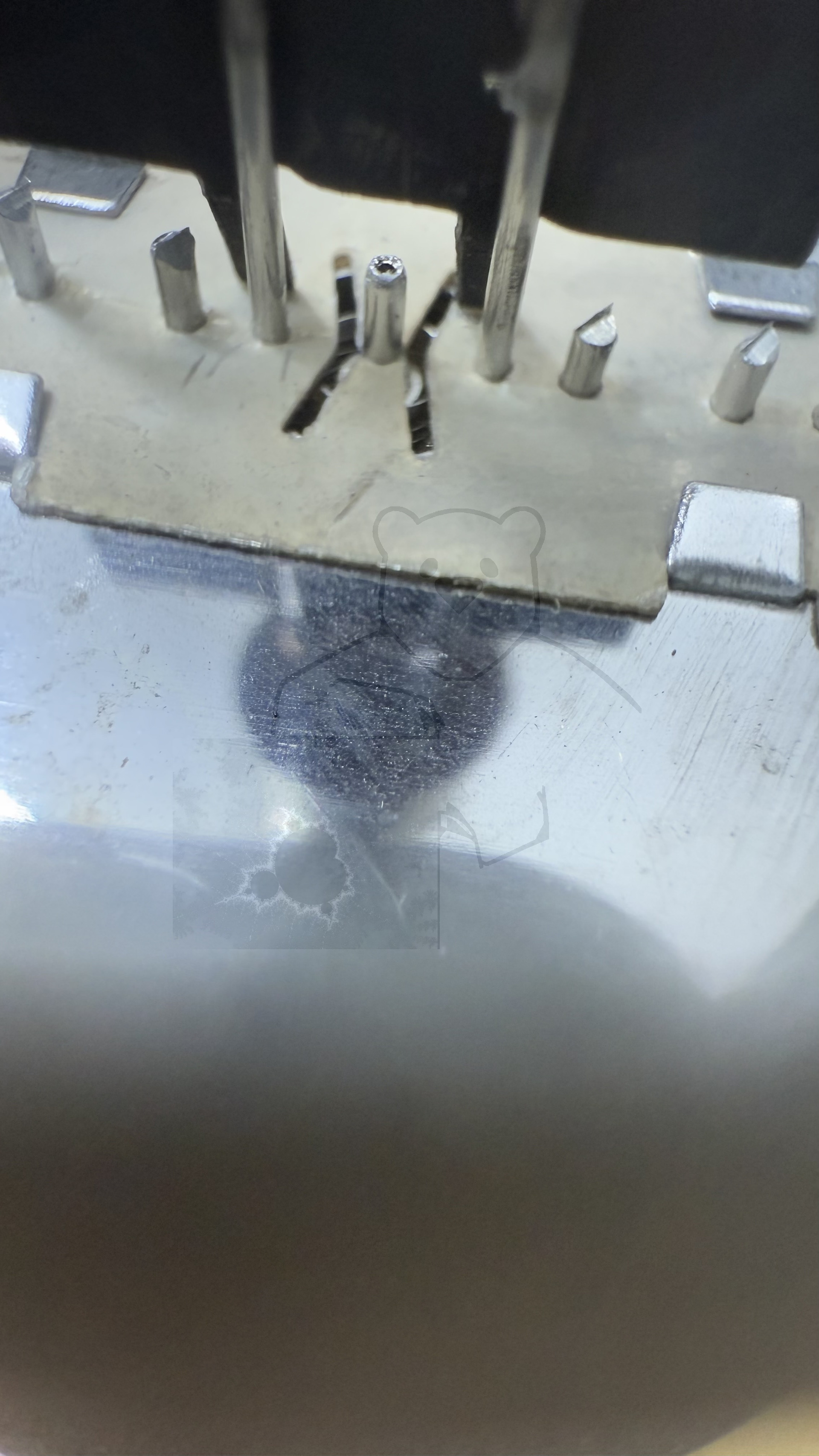

Daten und Bilder der Röhre: CCH1

🔎 Beschreibung der Röhre: CCH1

Name	CCH1
Vergleichsname
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

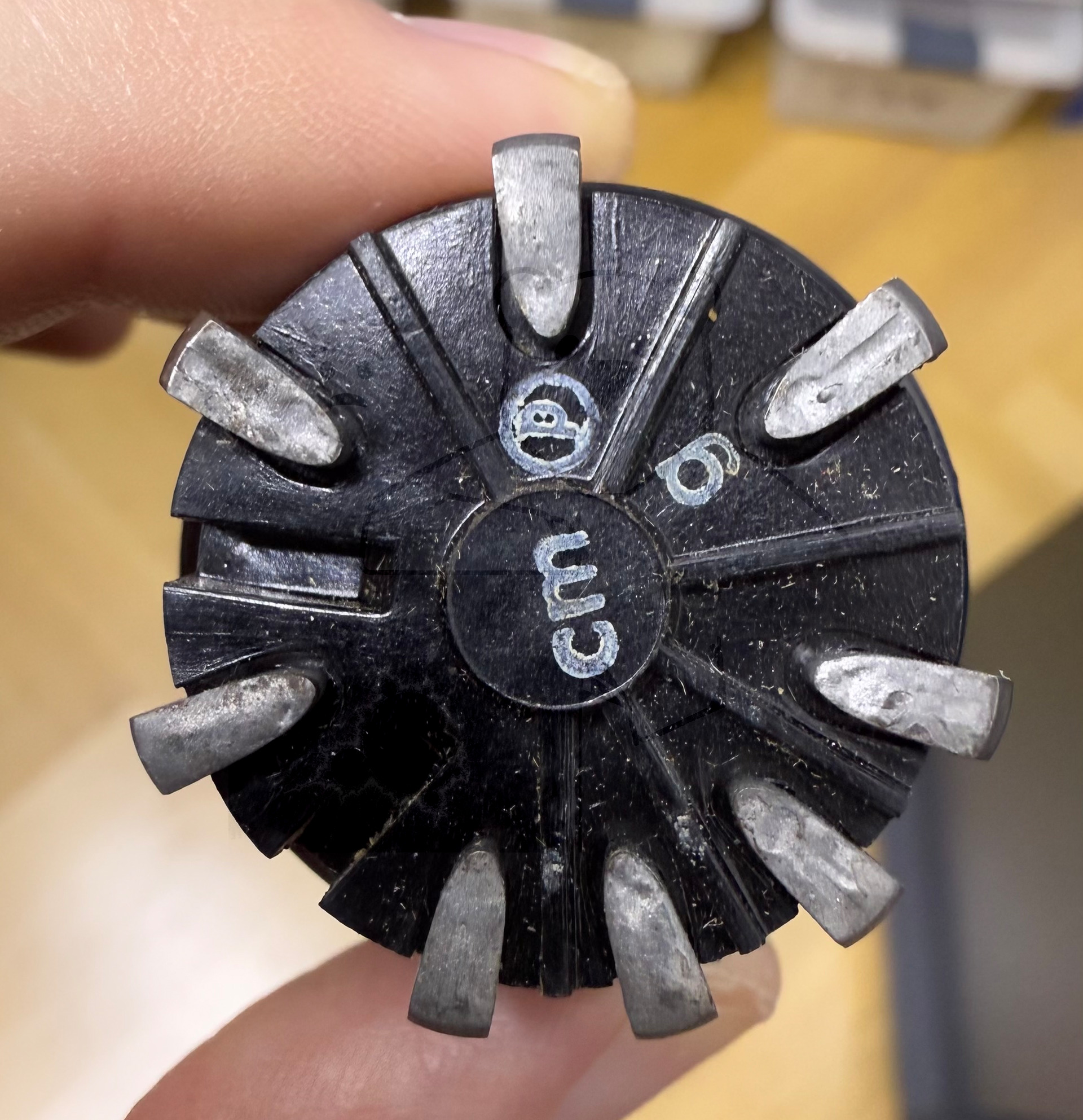

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:33:21

🔎 Beschreibung der Systeme für die Röhre: CCH1

	System 1	System 2
Kathode	4	4
Gitter 1	7	Kappe
Gitter 2		5
Gitter 3		7
Gitter 4		5
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

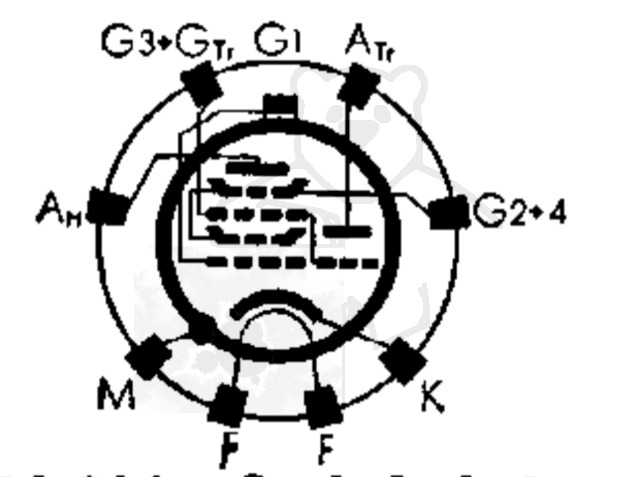

🔎 Sockelschaltung der CCH1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CCH1
Anwendung CCH1.pdf (2226 kB)
Datenblatt CCH1 RFT.pdf (98 kB)
Pruefkarte CCH1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte CCH1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte CCH1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
Pruefkarte CCH1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)
