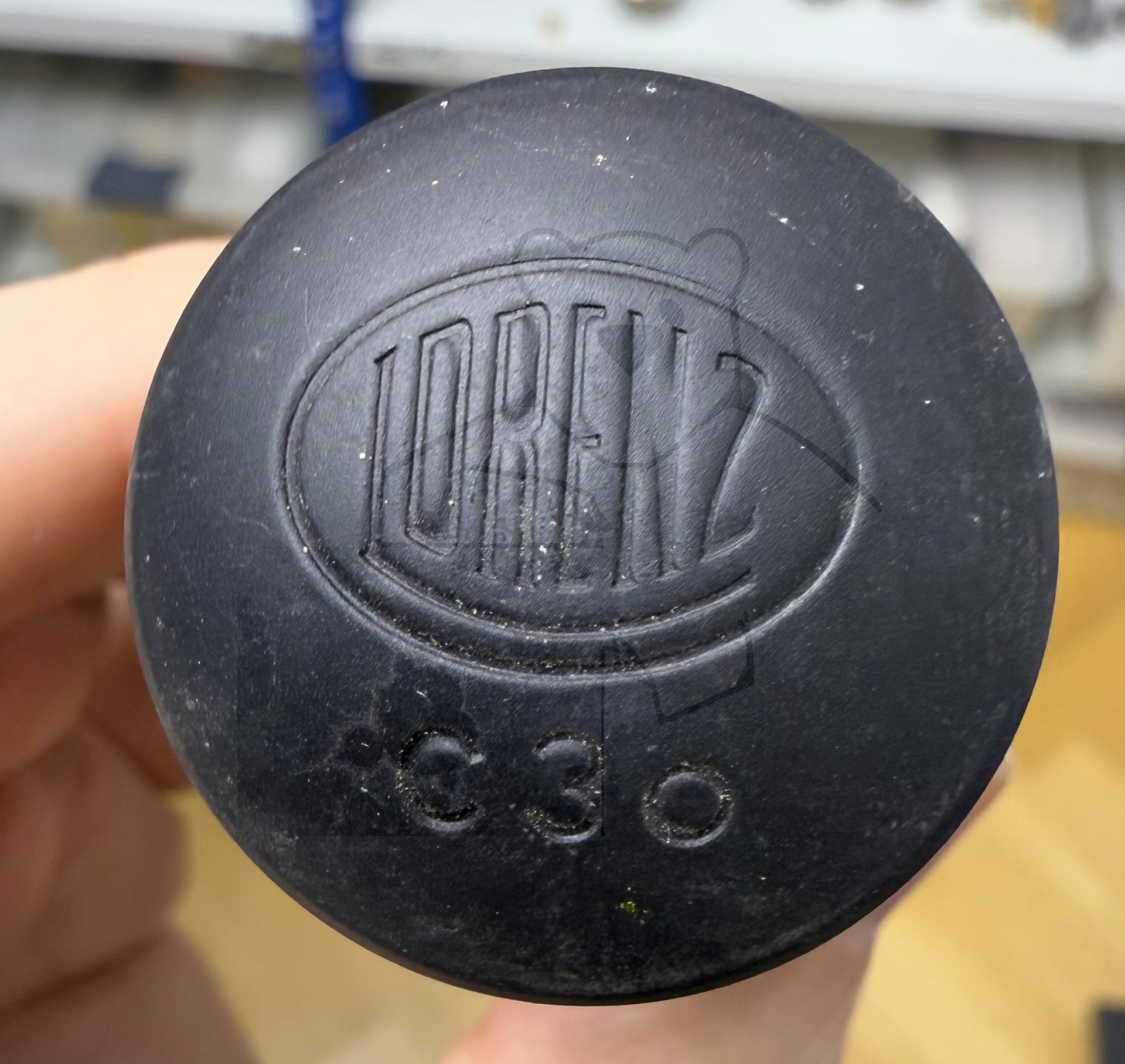

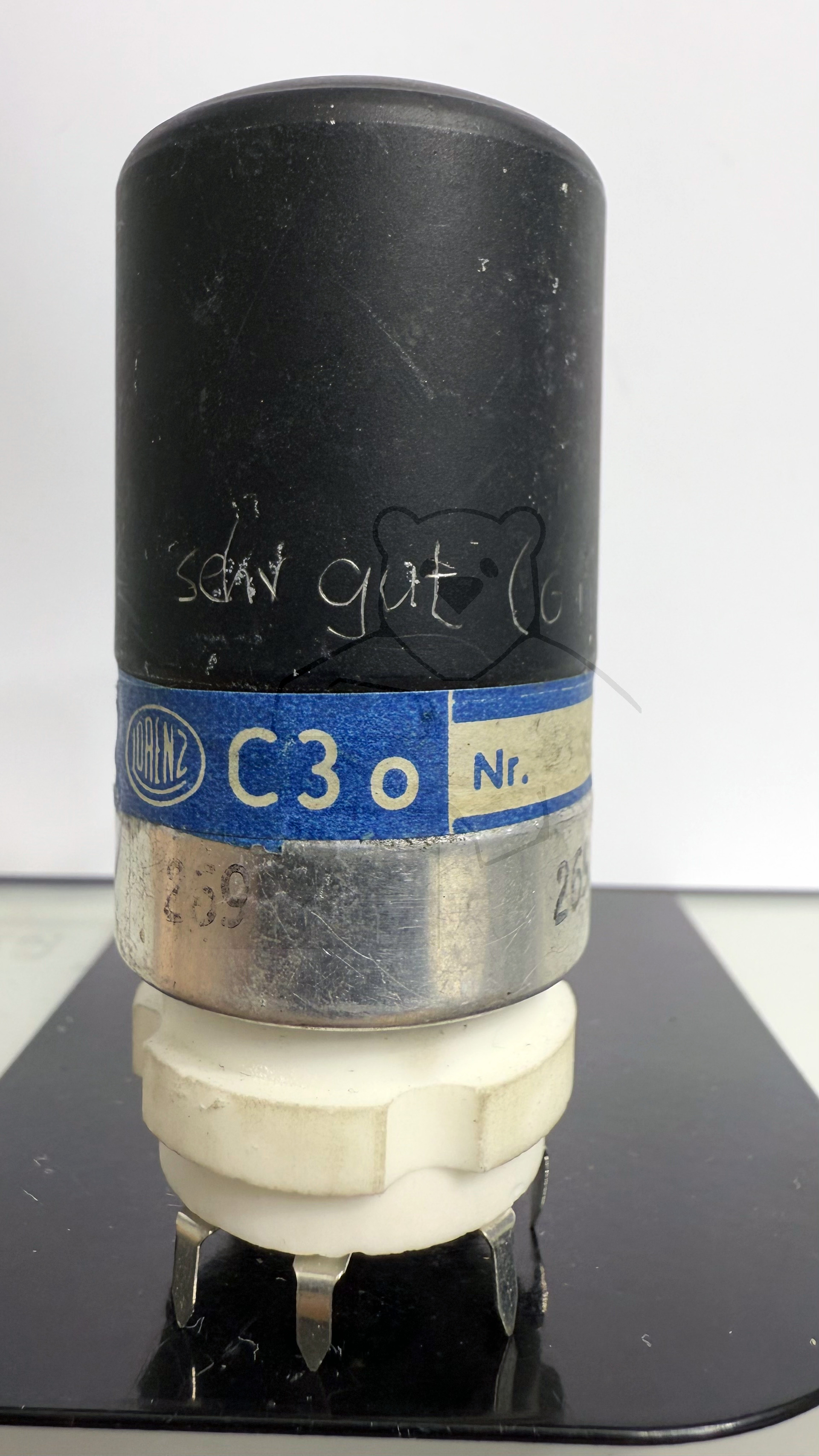

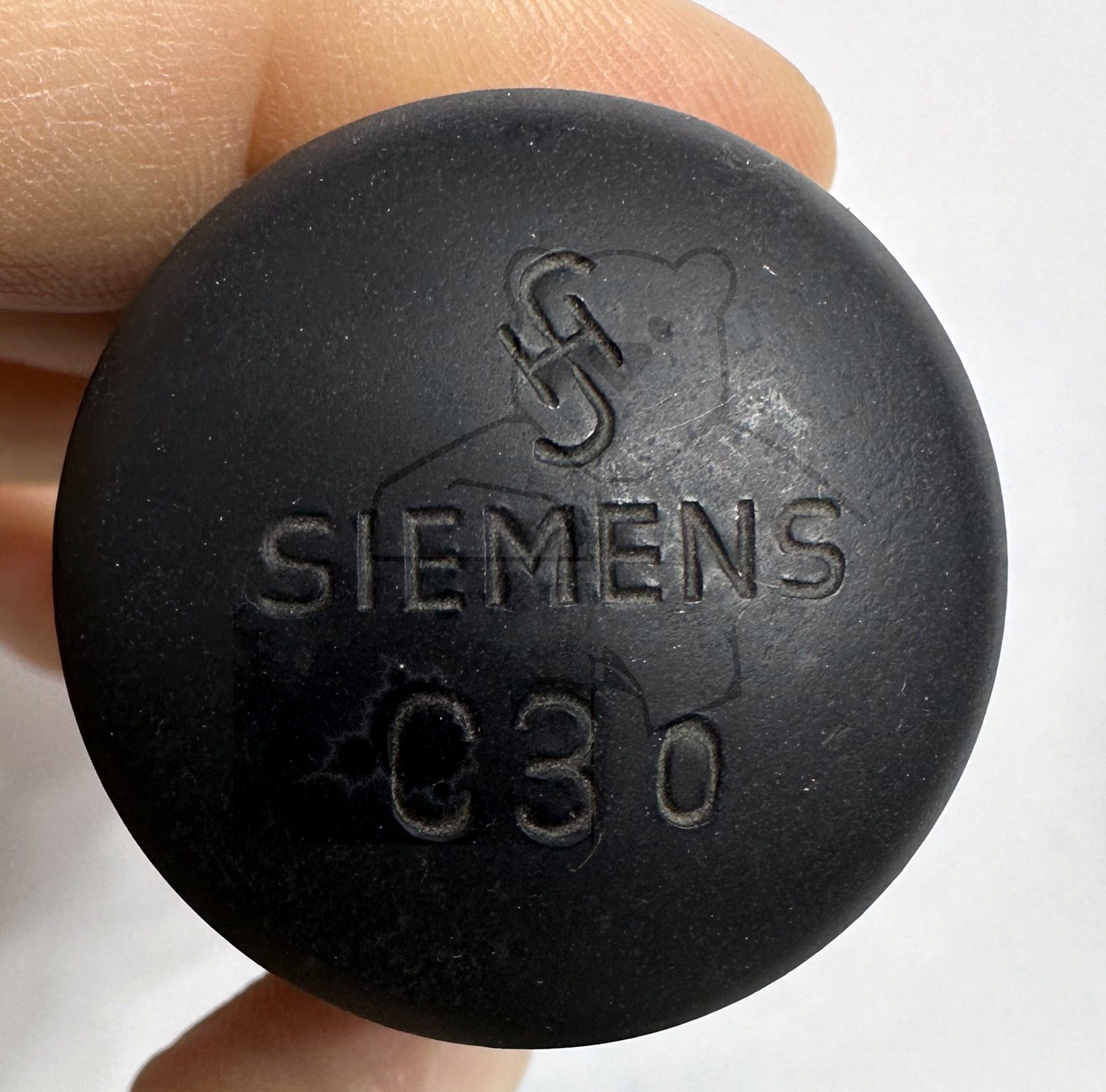

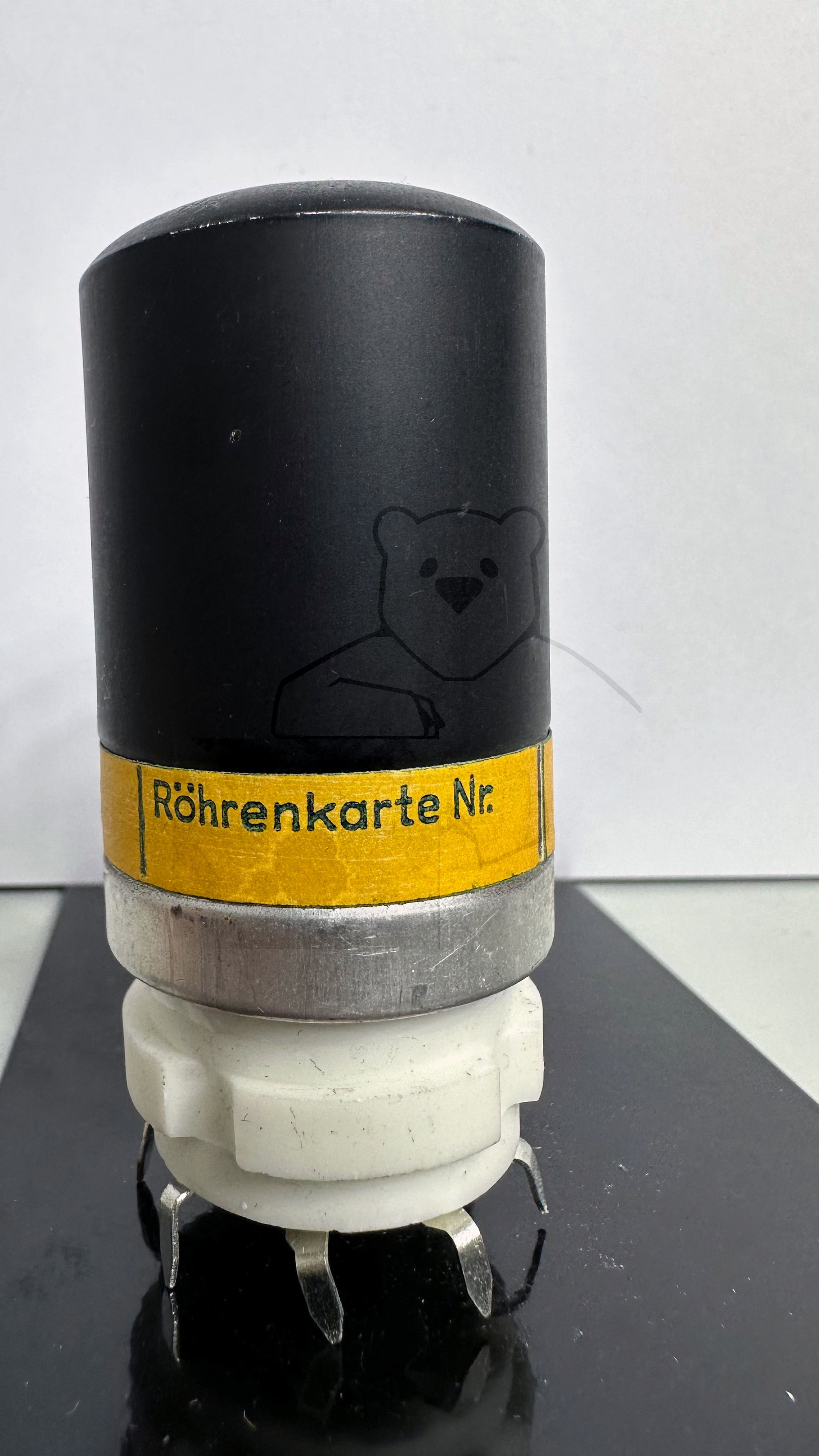

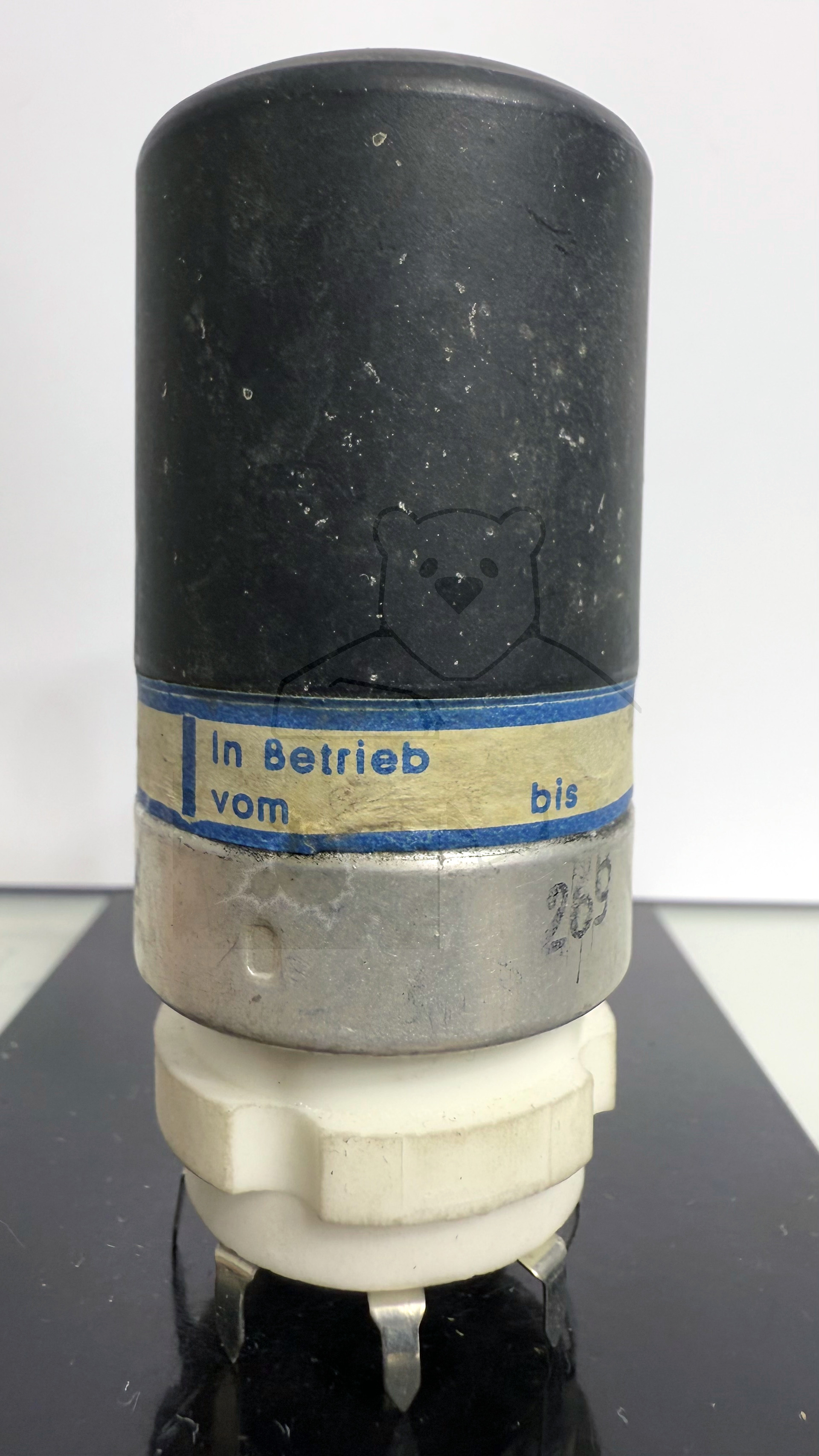

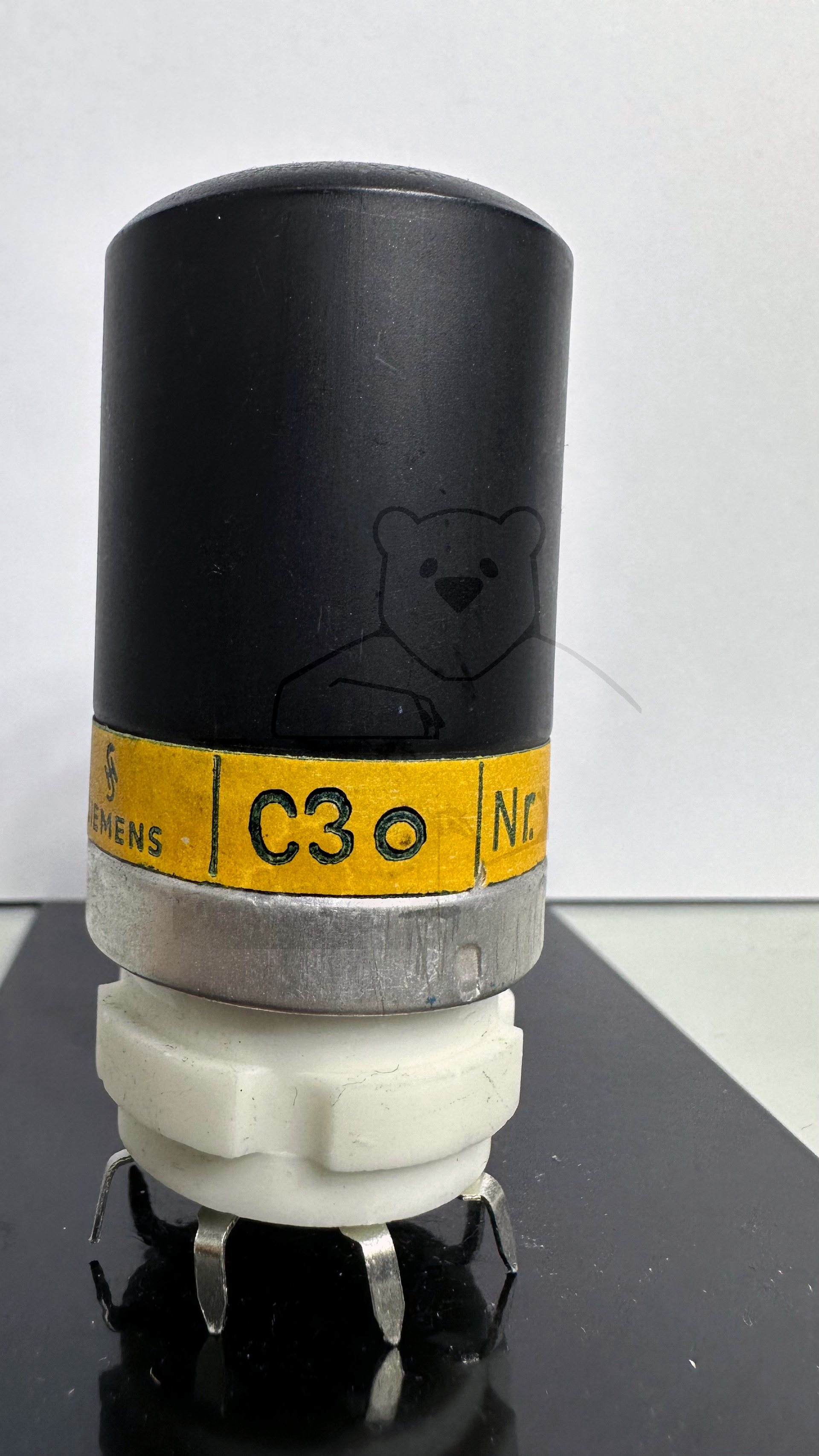

Daten und Bilder der Röhre: C3o

🔎 Beschreibung der Röhre: C3o

Name	C3o
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

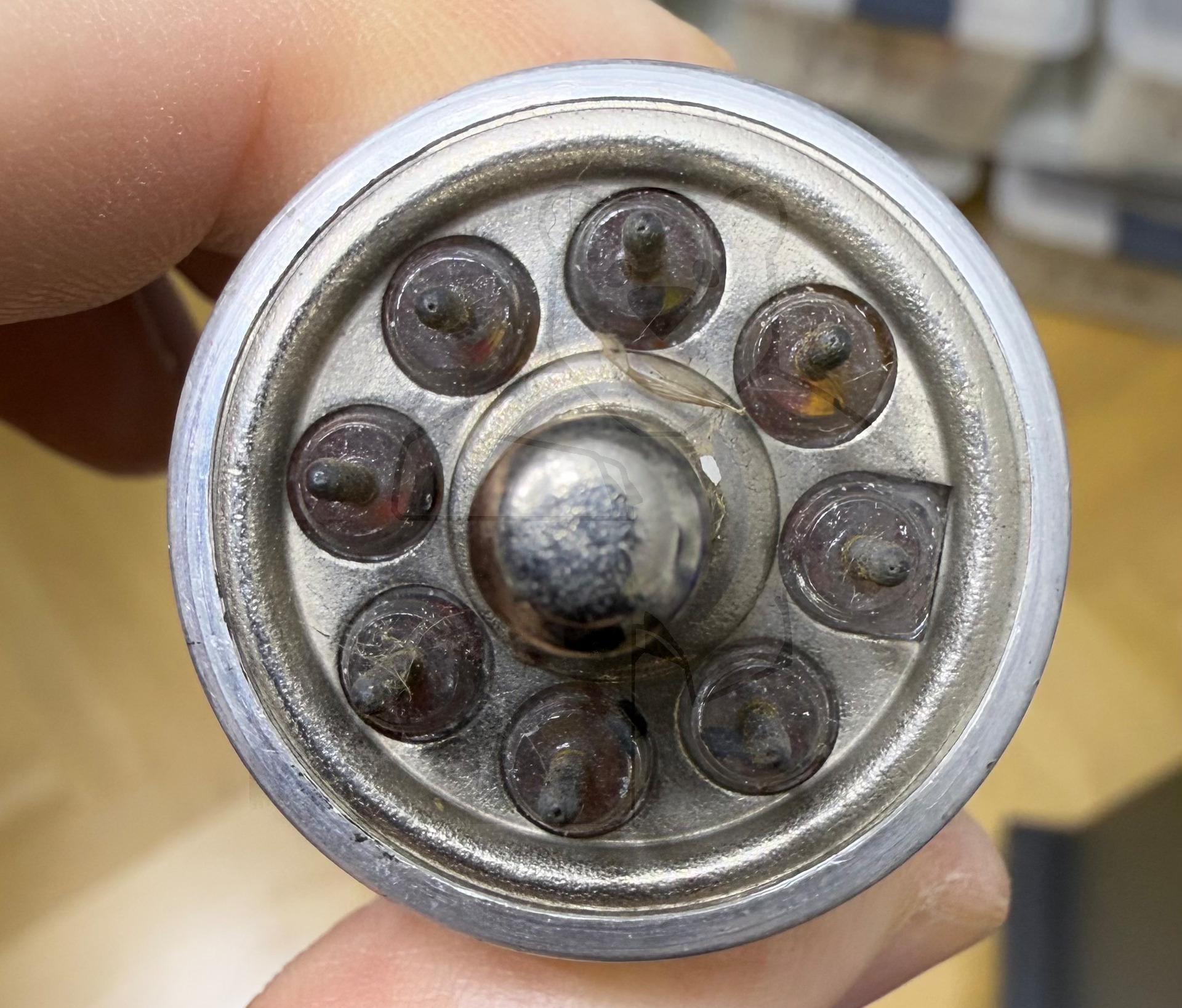

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:02:51

🔎 Beschreibung der Systeme für die Röhre: C3o

	System 1
Kathode	7
Gitter 1	6
Gitter 2	4
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	7
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der C3o

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: C3o
Datenblatt C3o Lorenz.pdf (13 kB)
Datenblatt C3o Siemens [www.tubedata.info].pdf (743 kB)
Pruefkarte C3o - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte C3o - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
