🔎 Beschreibung der Röhre: C3m
| Name | C3m |
| Vergleichsname | |
| Heizspannung (Volt) | 20 |
| Heizstrom (Ampère) | 0,125 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 08.06.2018 09:01:53 |
🔎 Beschreibung der Systeme für die Röhre: C3m
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 4 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der C3m
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: C3m
Datenblatt C3m Philips Version 1 [www.tubedata.info].pdf (864 kB)
Datenblatt C3m Philips Version 2.pdf (939 kB)
Datenblatt C3m Siemens [www.tubedata.info].pdf (734 kB)
Datenblatt C3m Telefunken [www.tubedata.info].pdf (366 kB)
Pruefkarte C3m - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte C3m - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: C3m

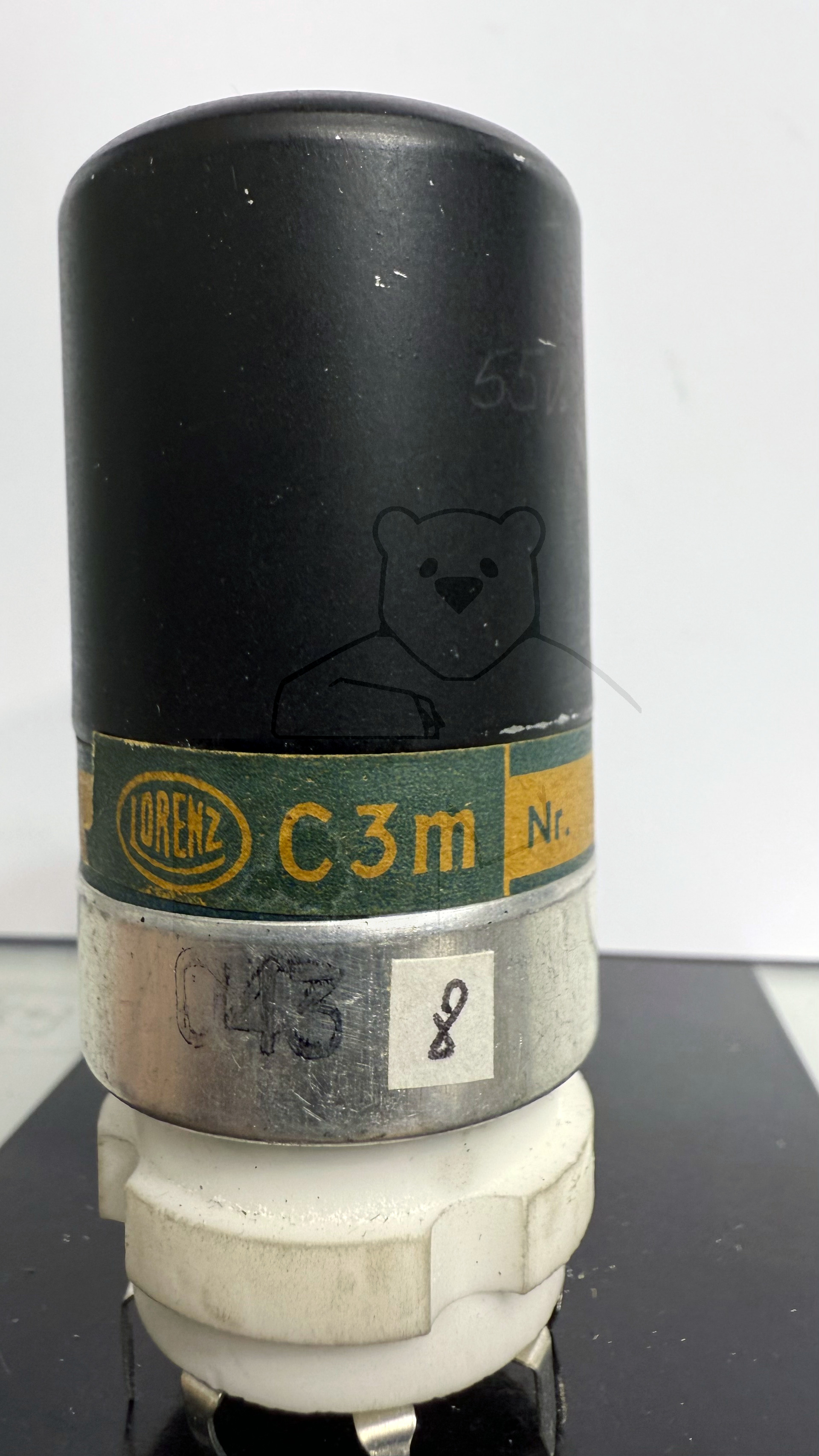

Röhre C3m #4863 Bild 1

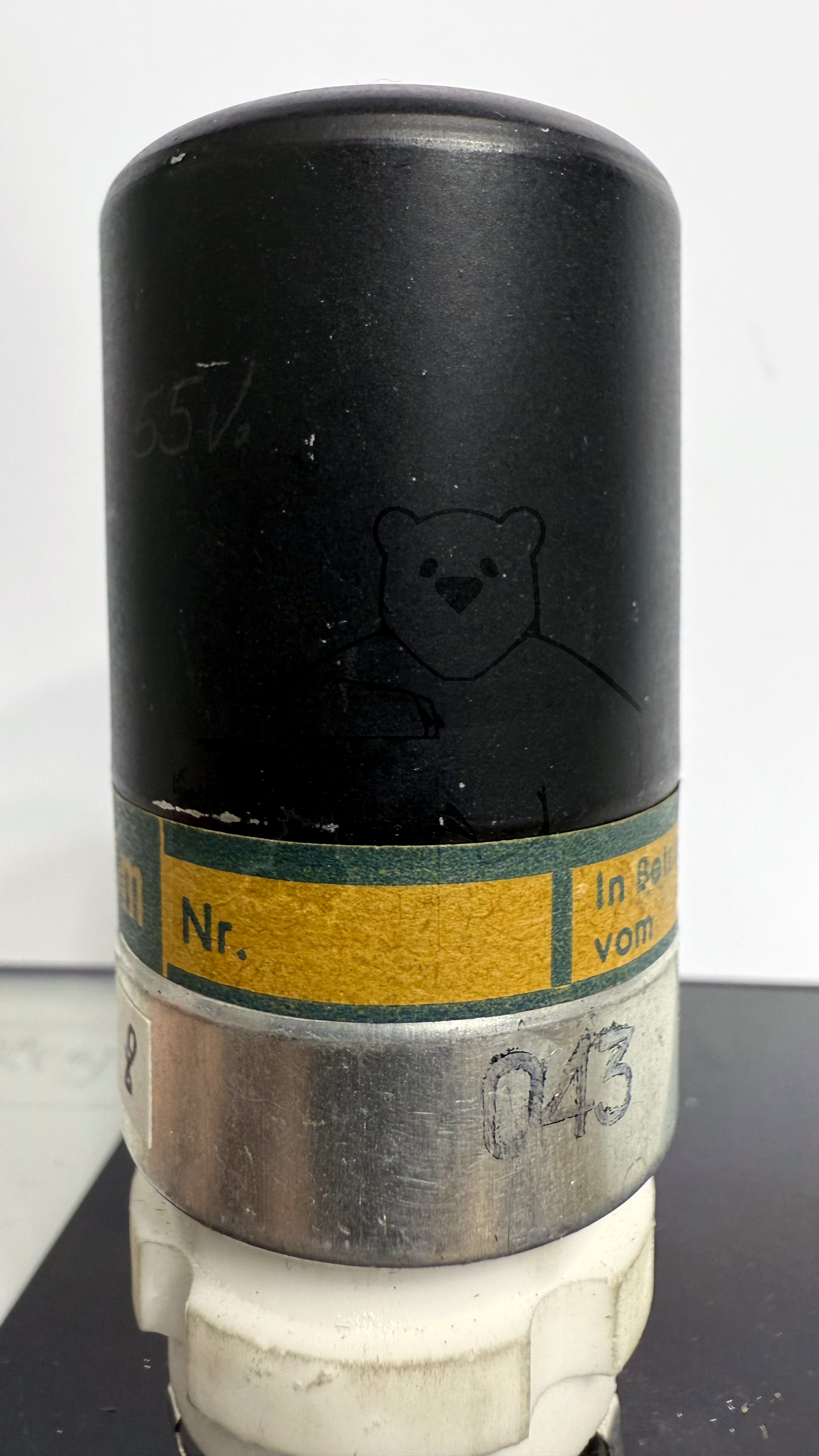

Röhre C3m #4863 Bild 2

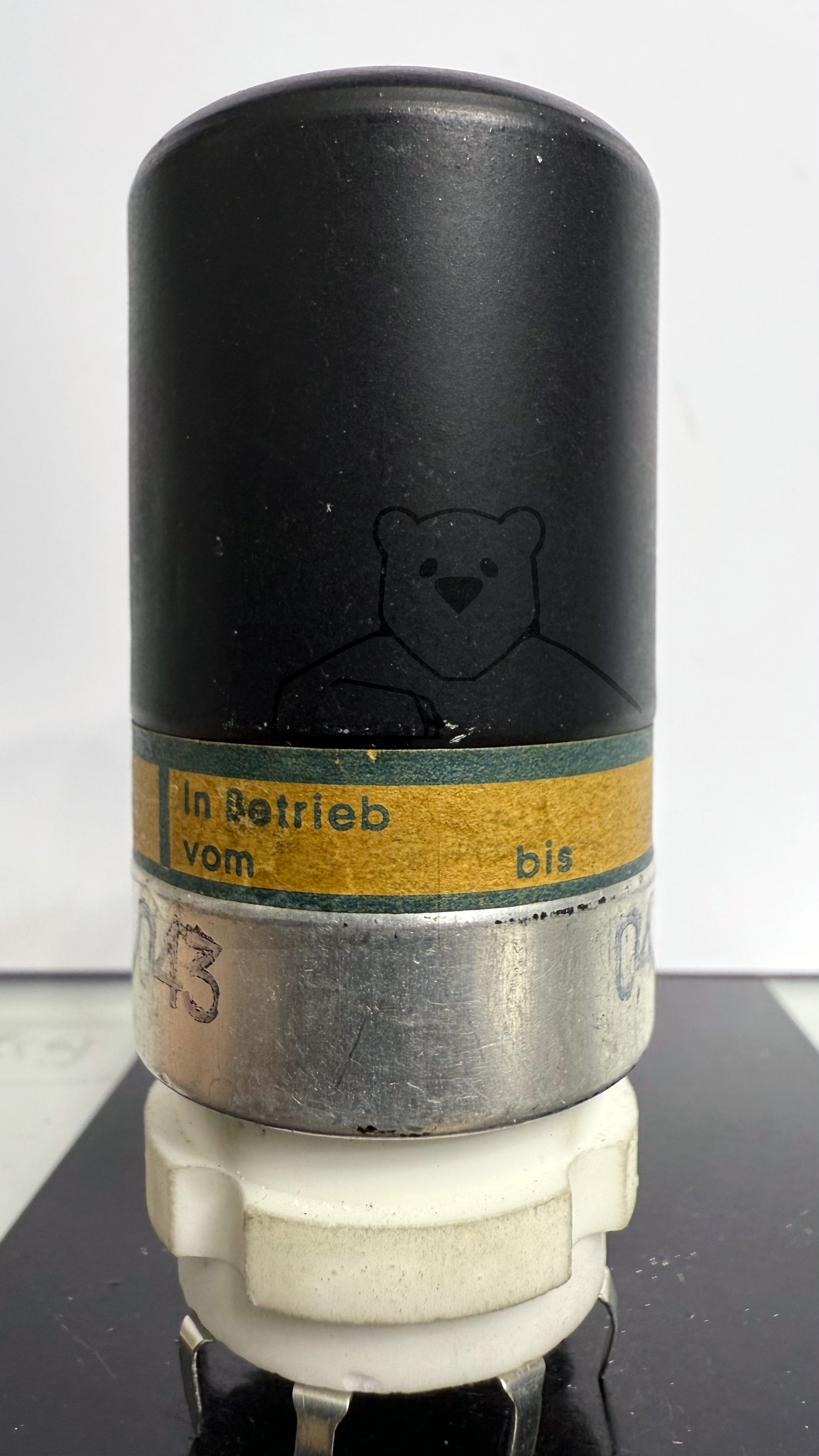

Röhre C3m #4863 Bild 3

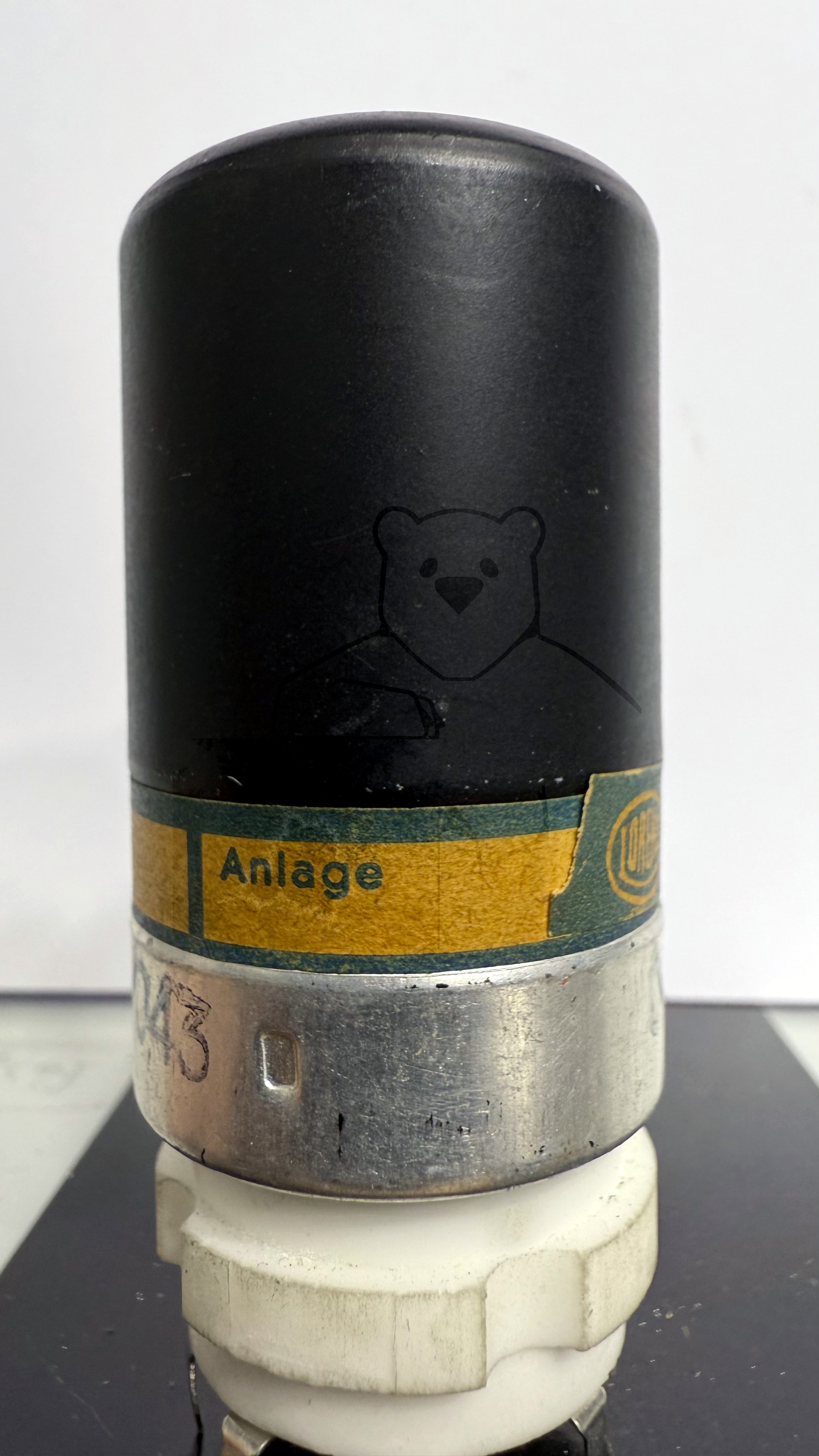

Röhre C3m #4863 Bild 4

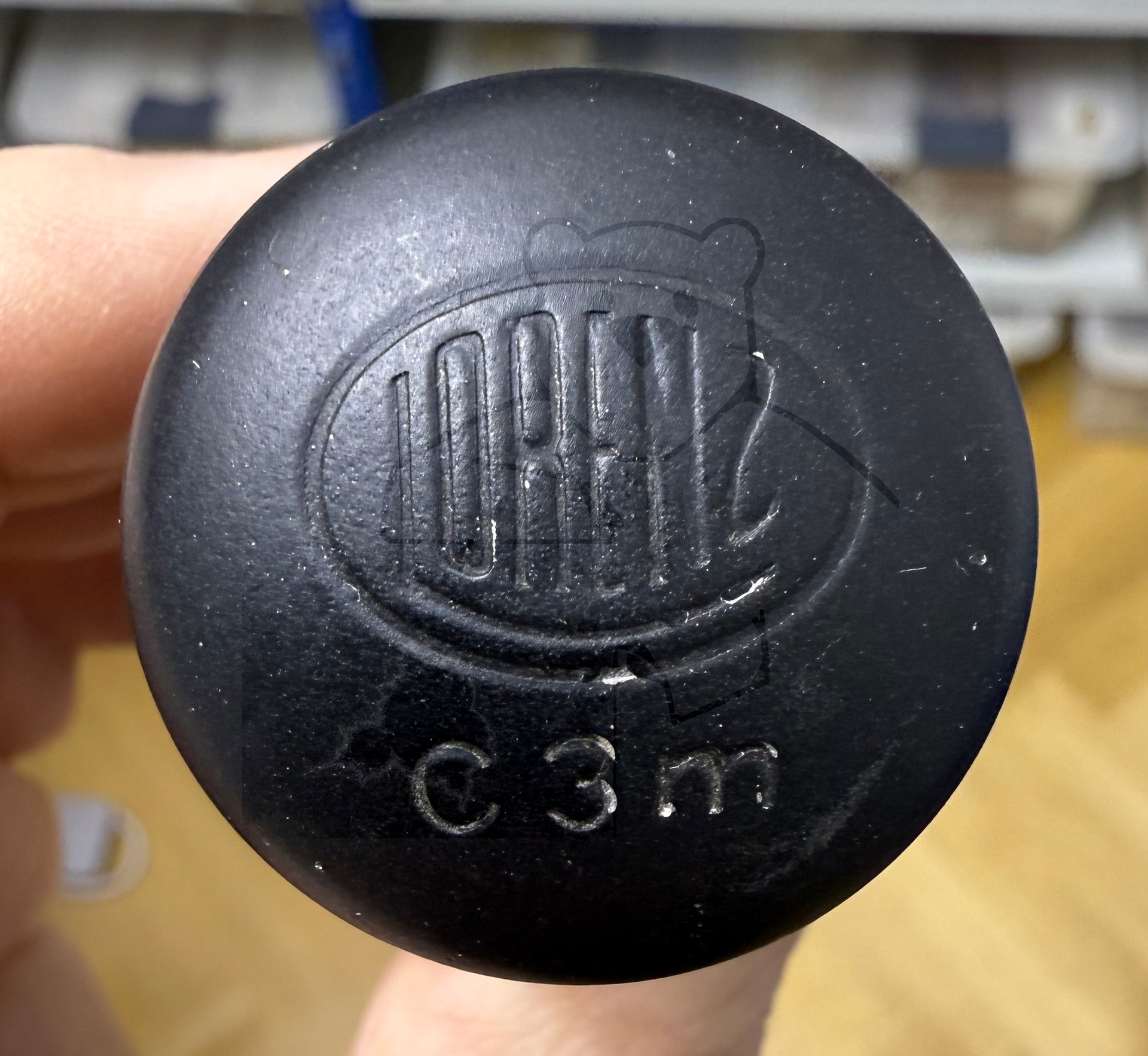

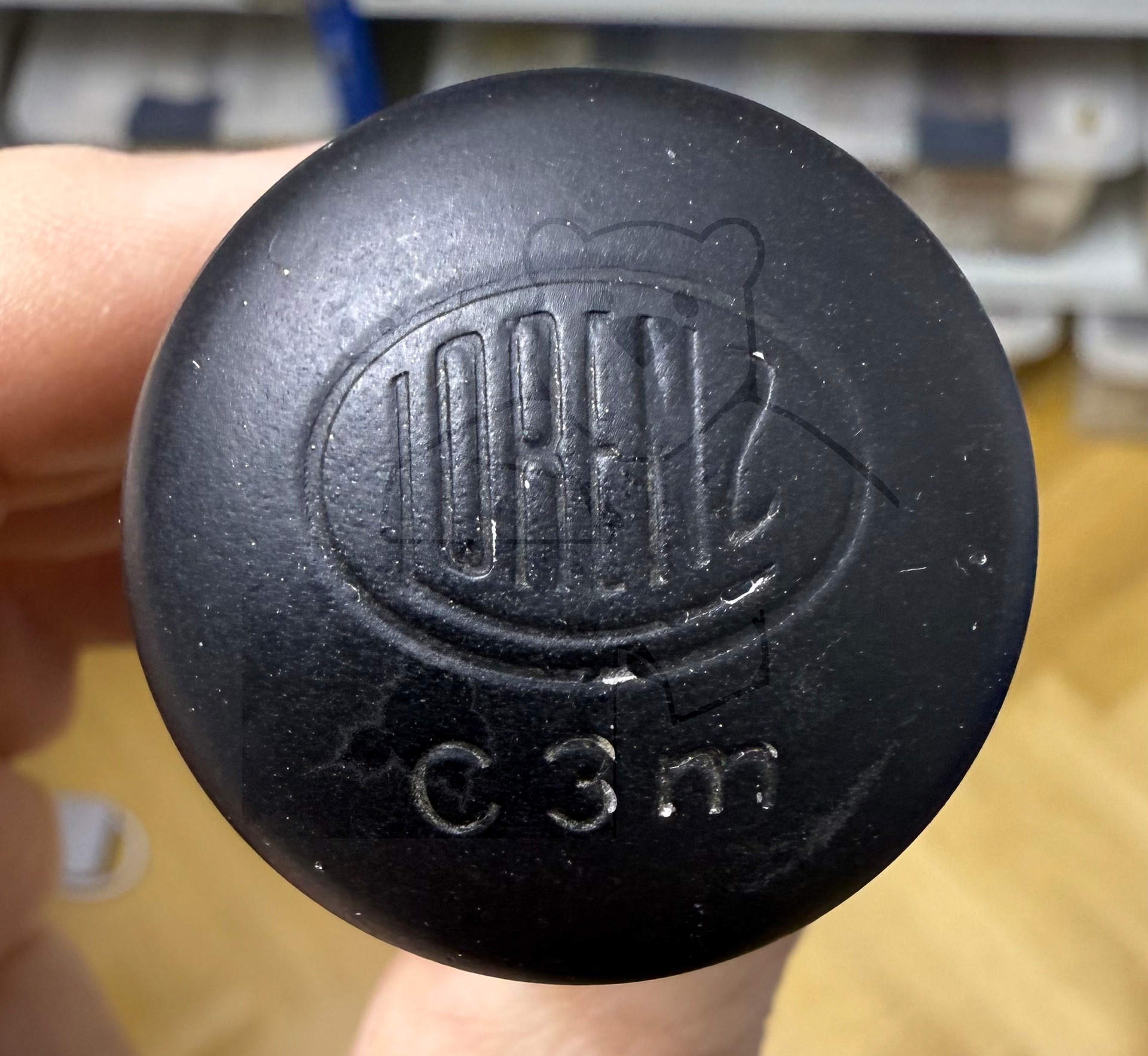

Röhre C3m #4863 Bild 5

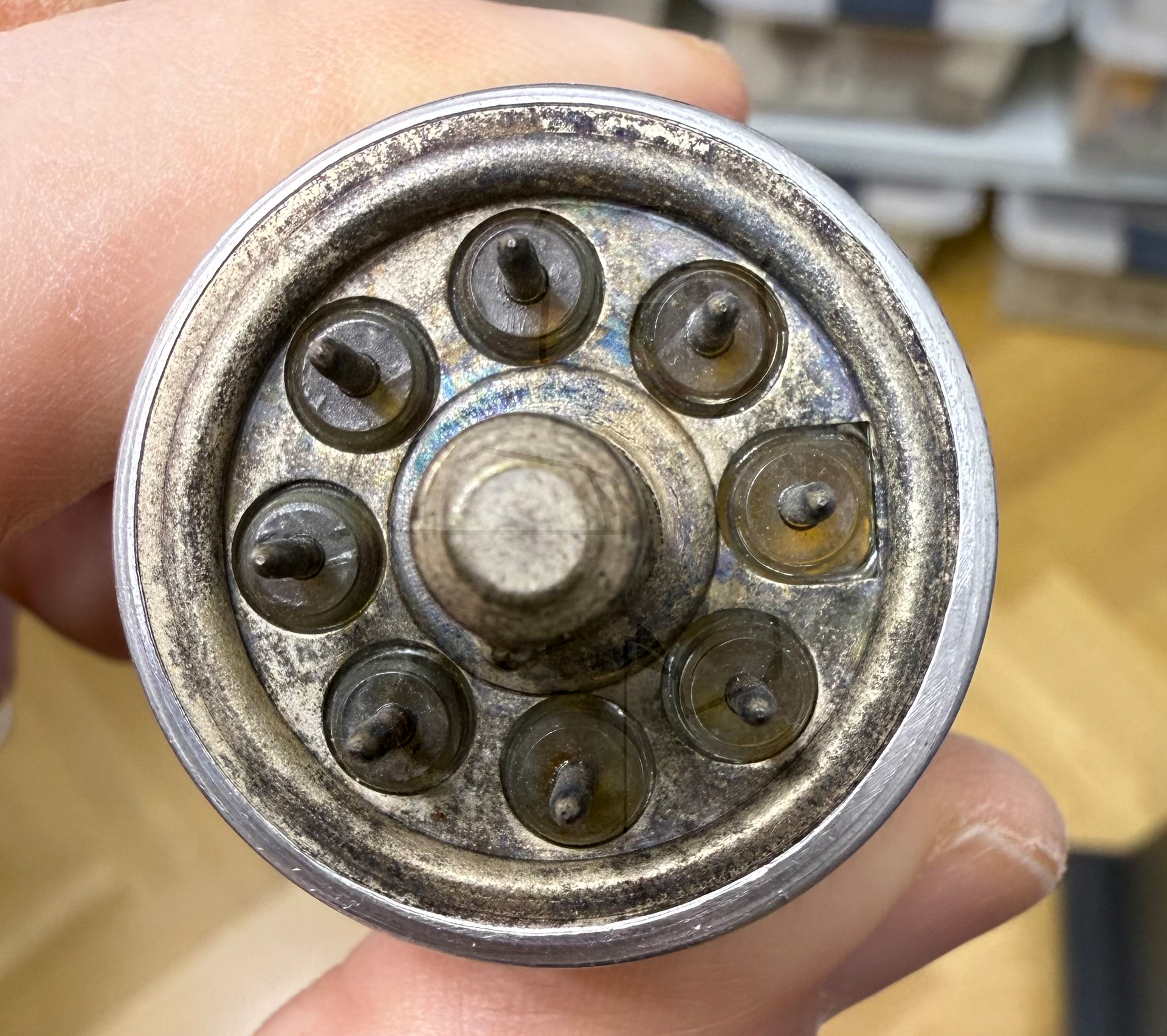

Röhre C3m #4863 Bild 6

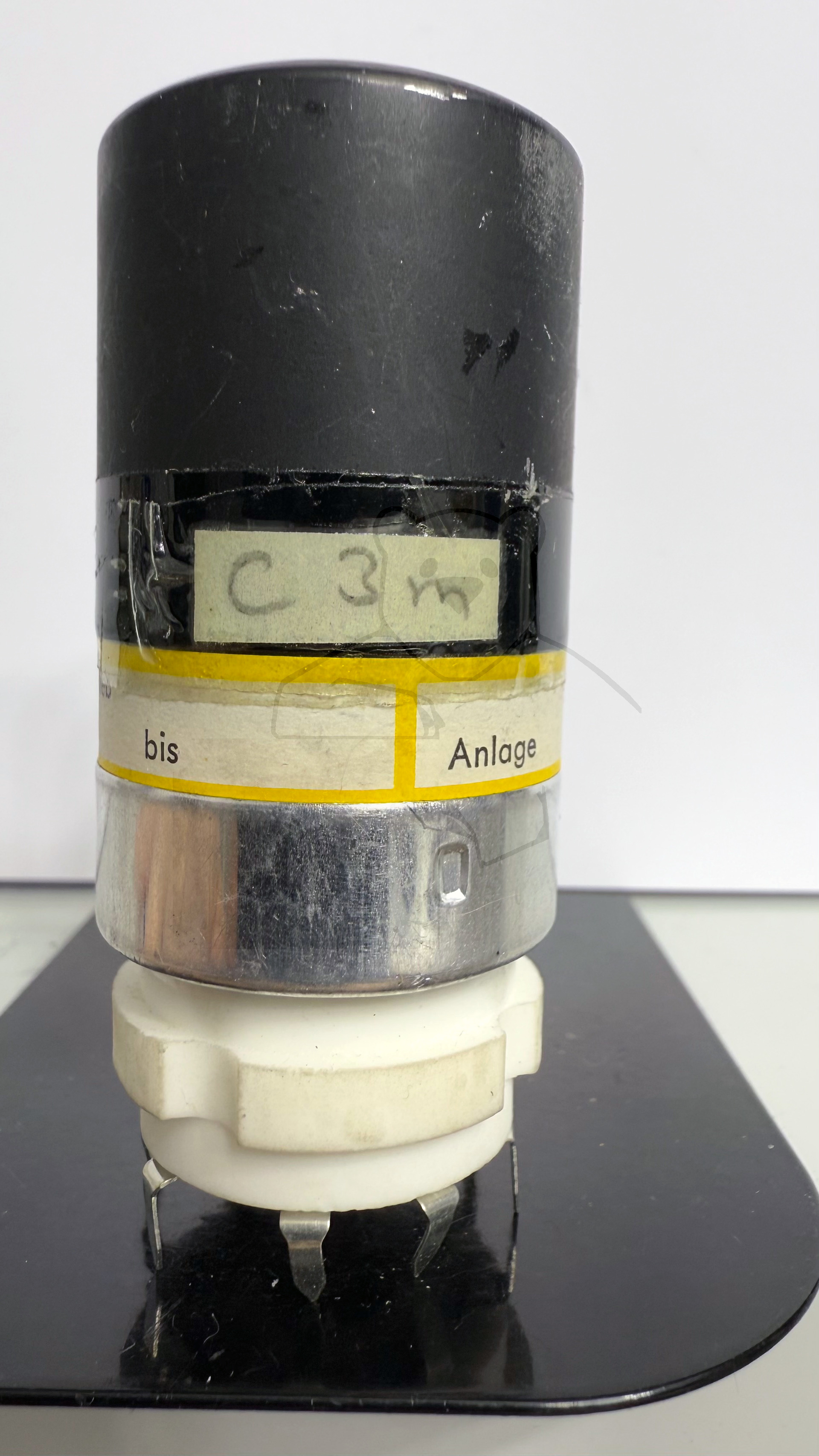

Röhre C3m #8488 Bild 1

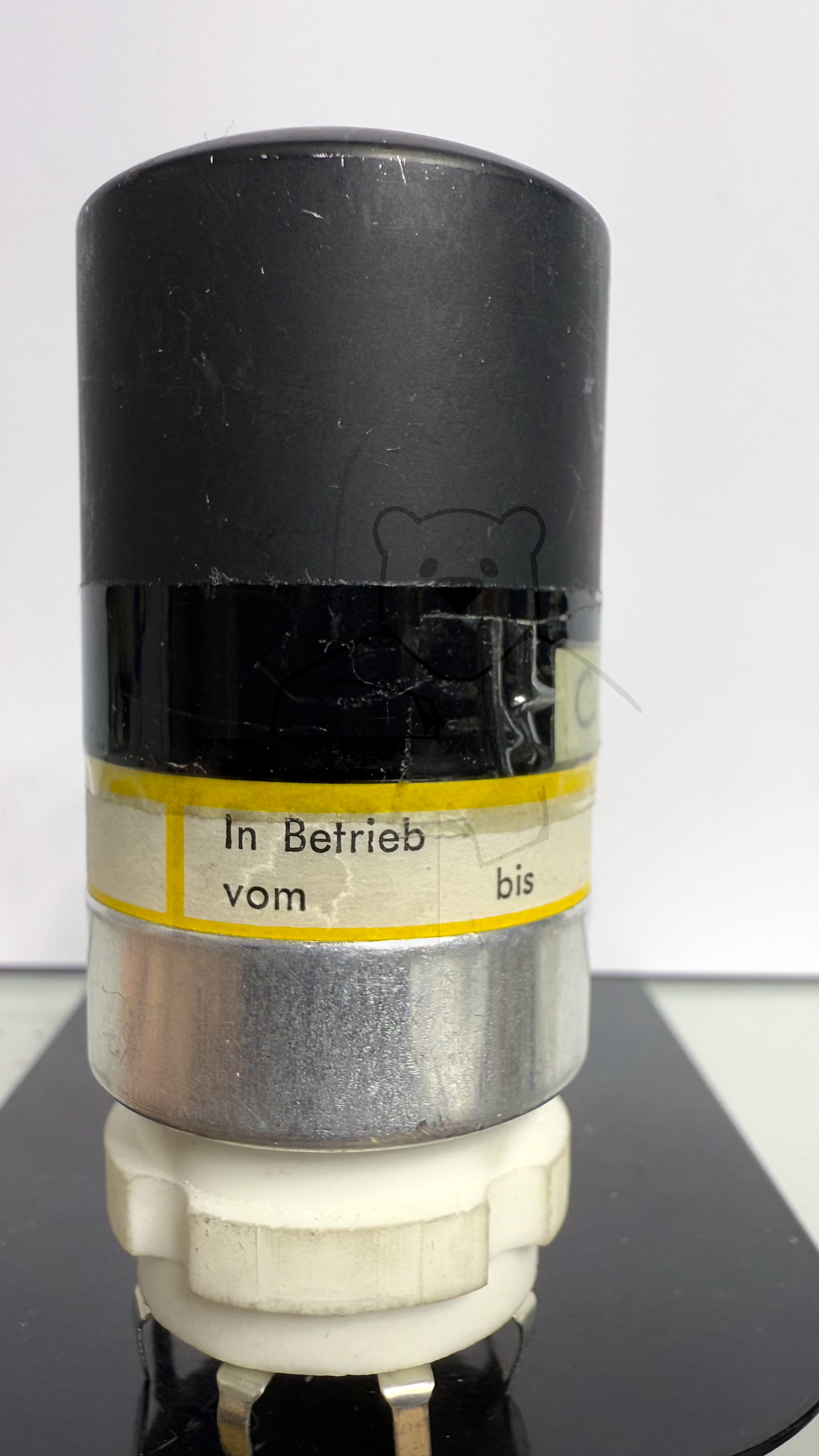

Röhre C3m #8488 Bild 2

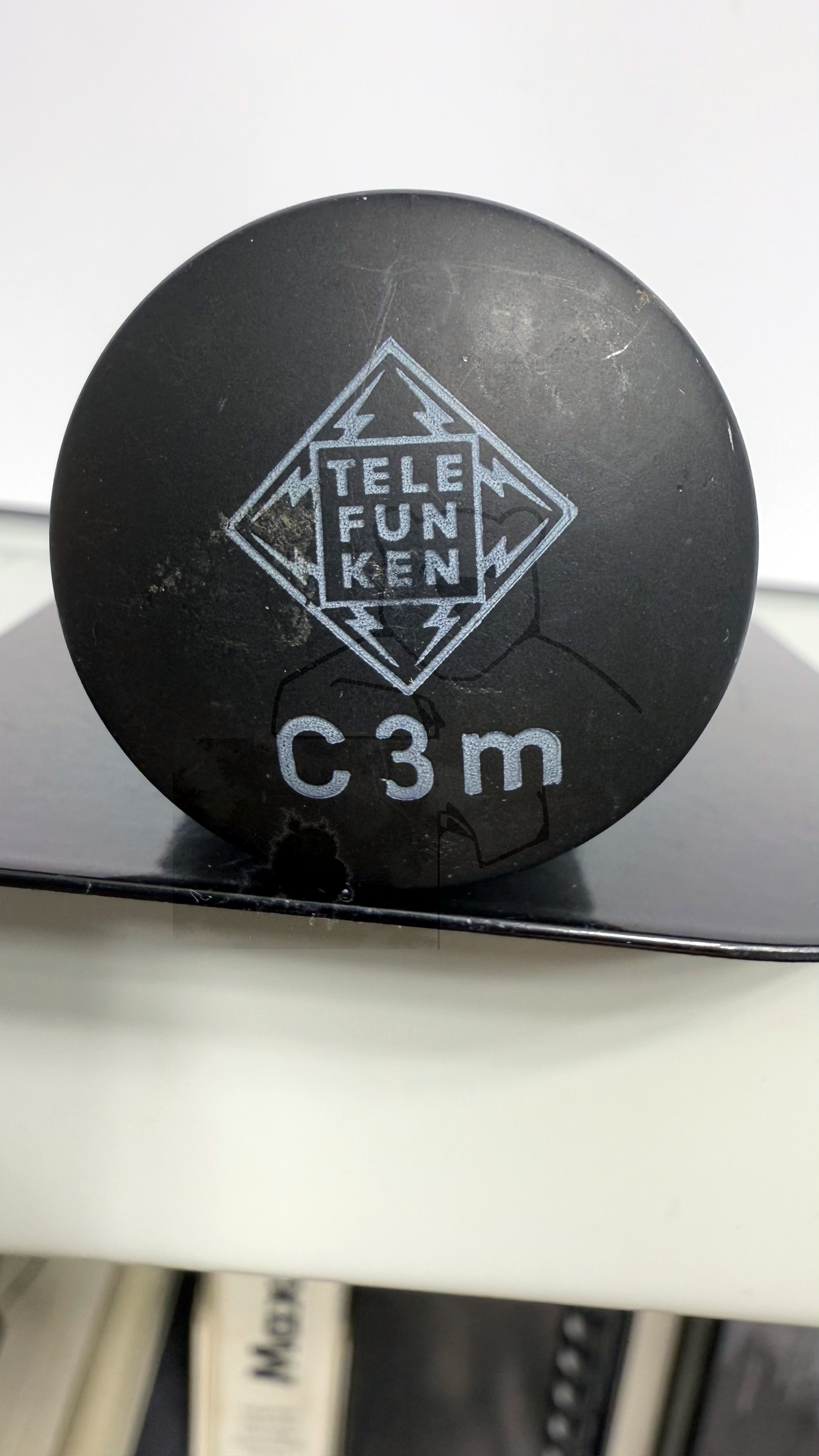

Röhre C3m #8488 Bild 3

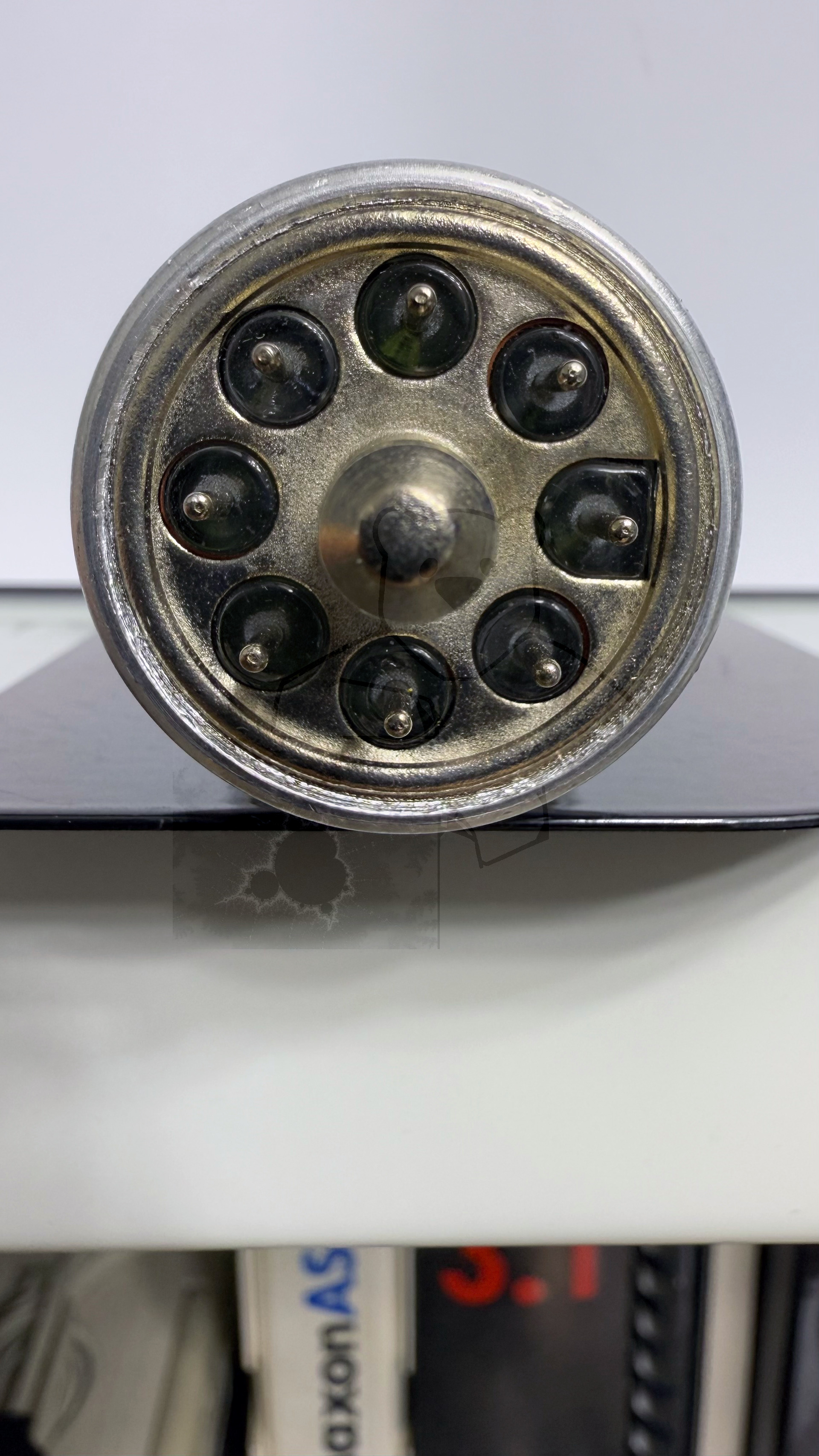

Röhre C3m #8488 Bild 4

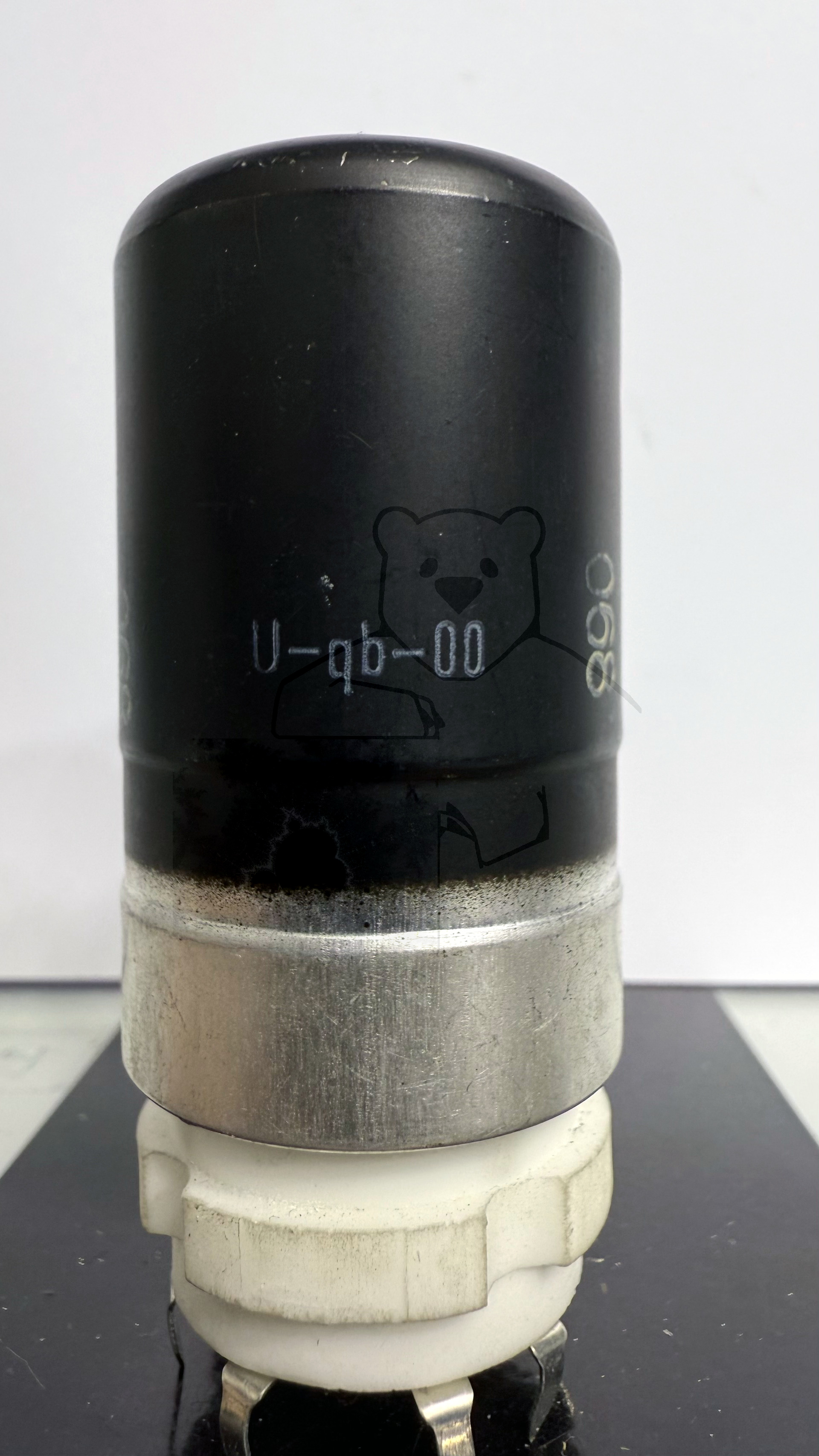

Röhre C3m #6231 Bild 1

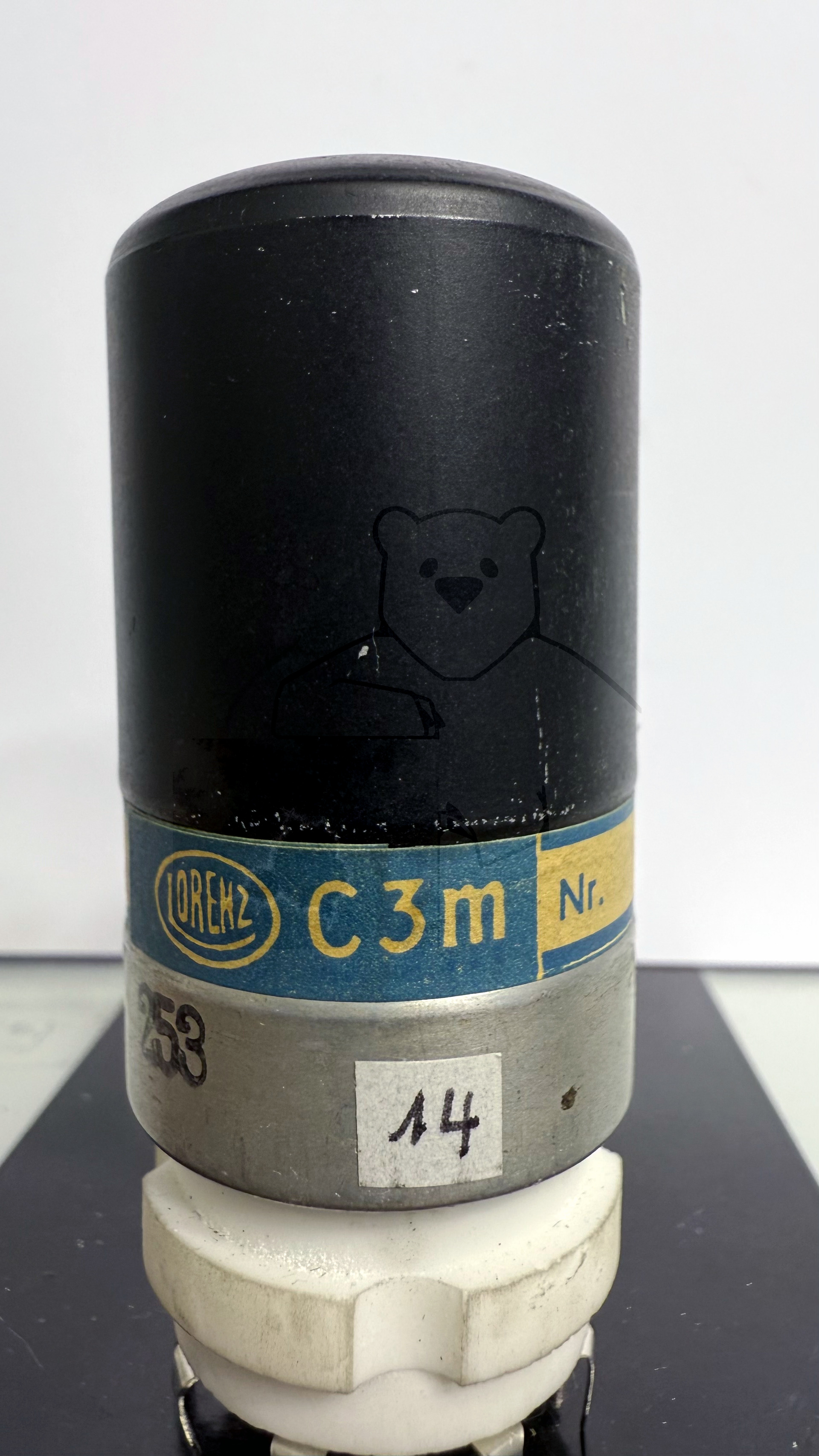

Röhre C3m #4867 Bild 1
Röhre C3m #4870 Bild 1

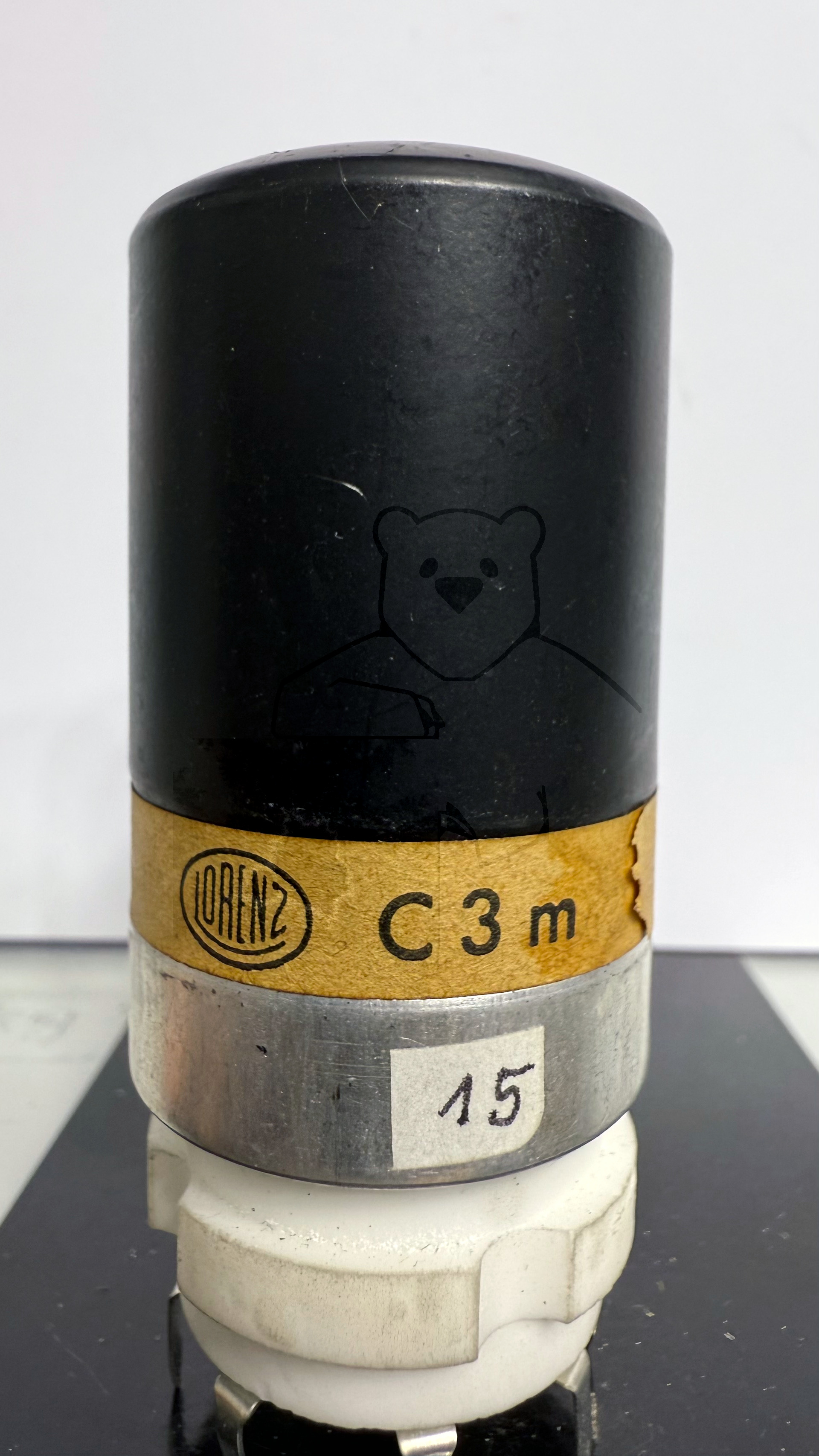

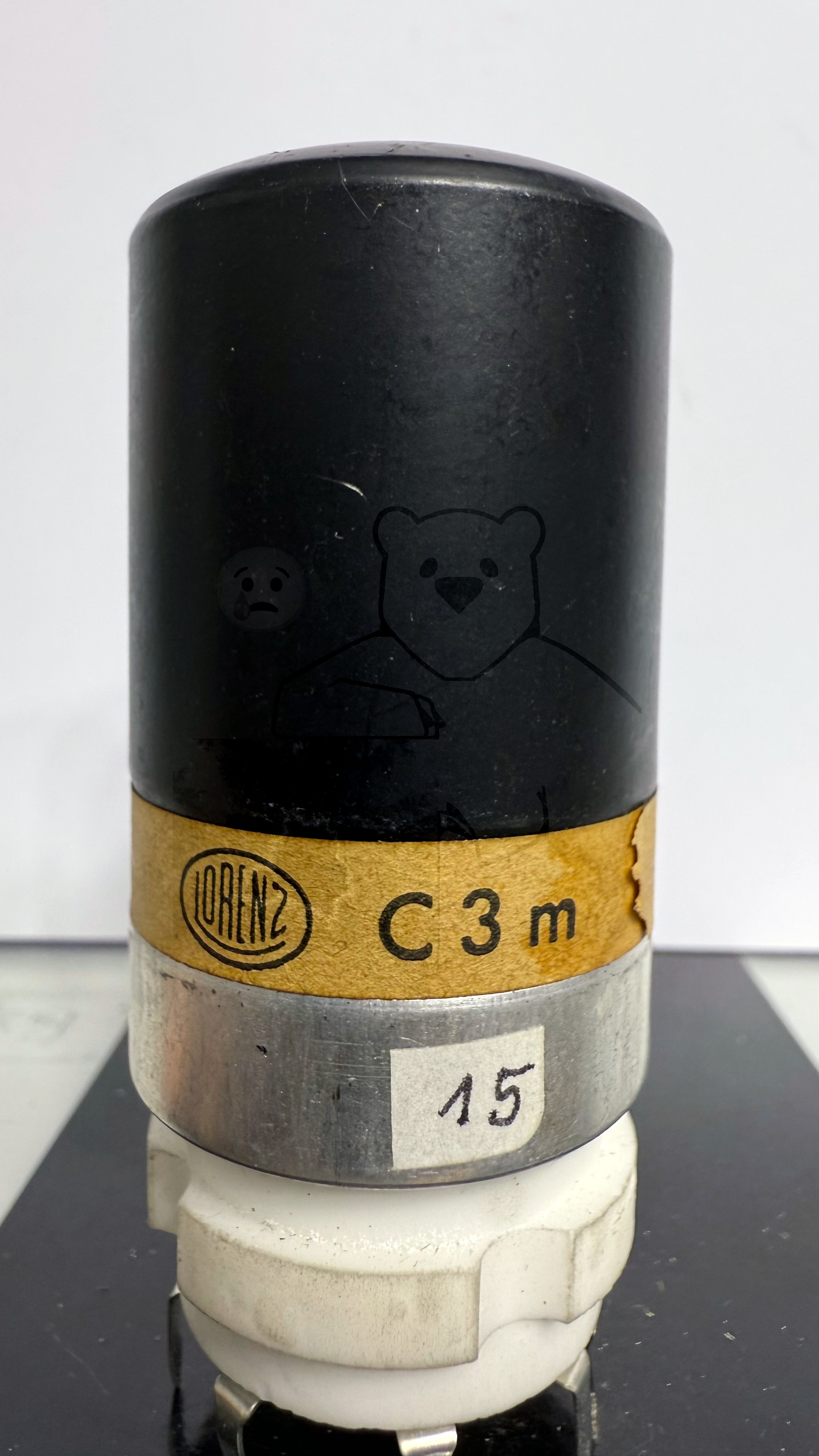

Röhre C3m #4870 Bild 2

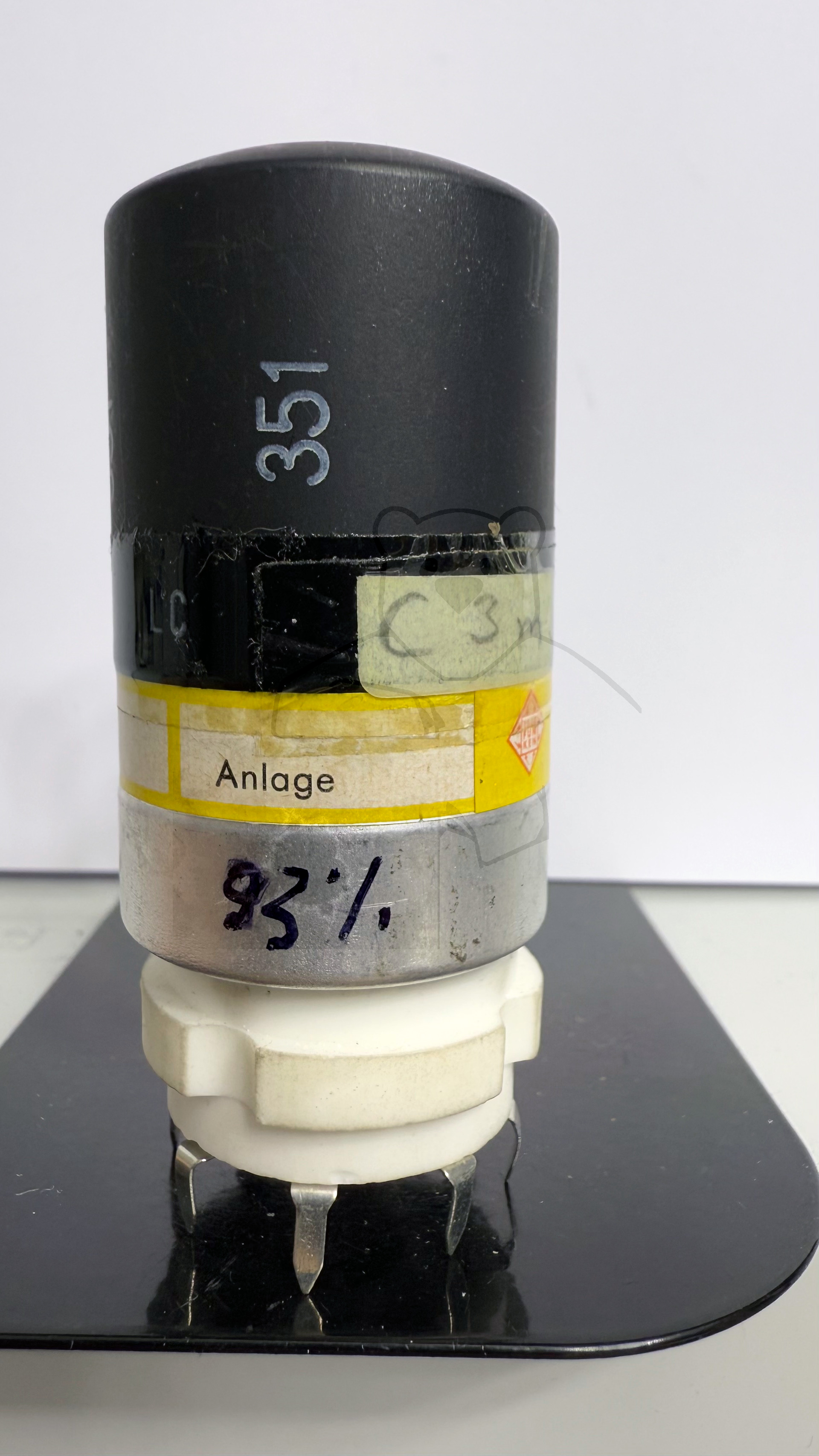

Röhre C3m #8489 Bild 1

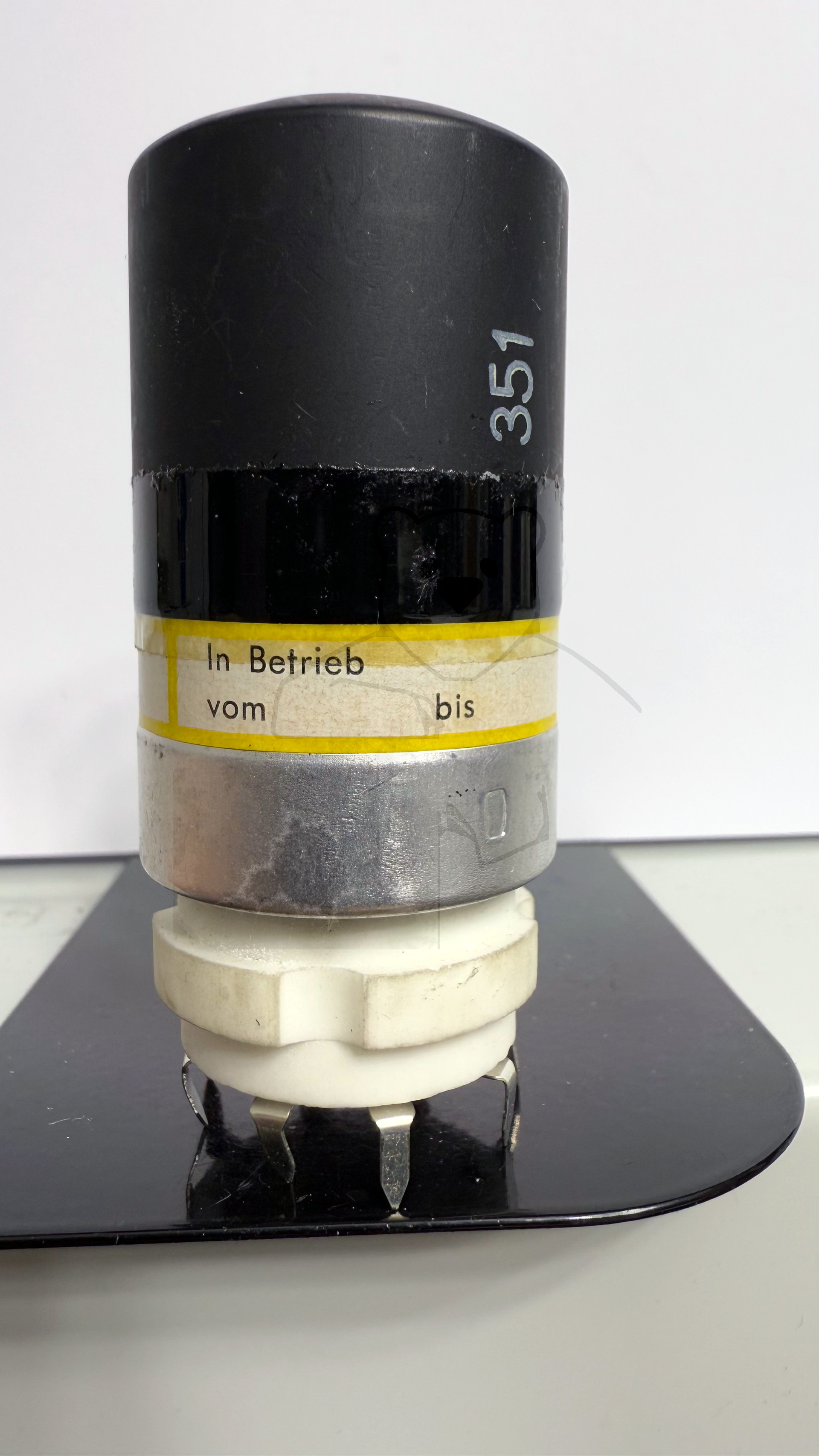

Röhre C3m #8489 Bild 2

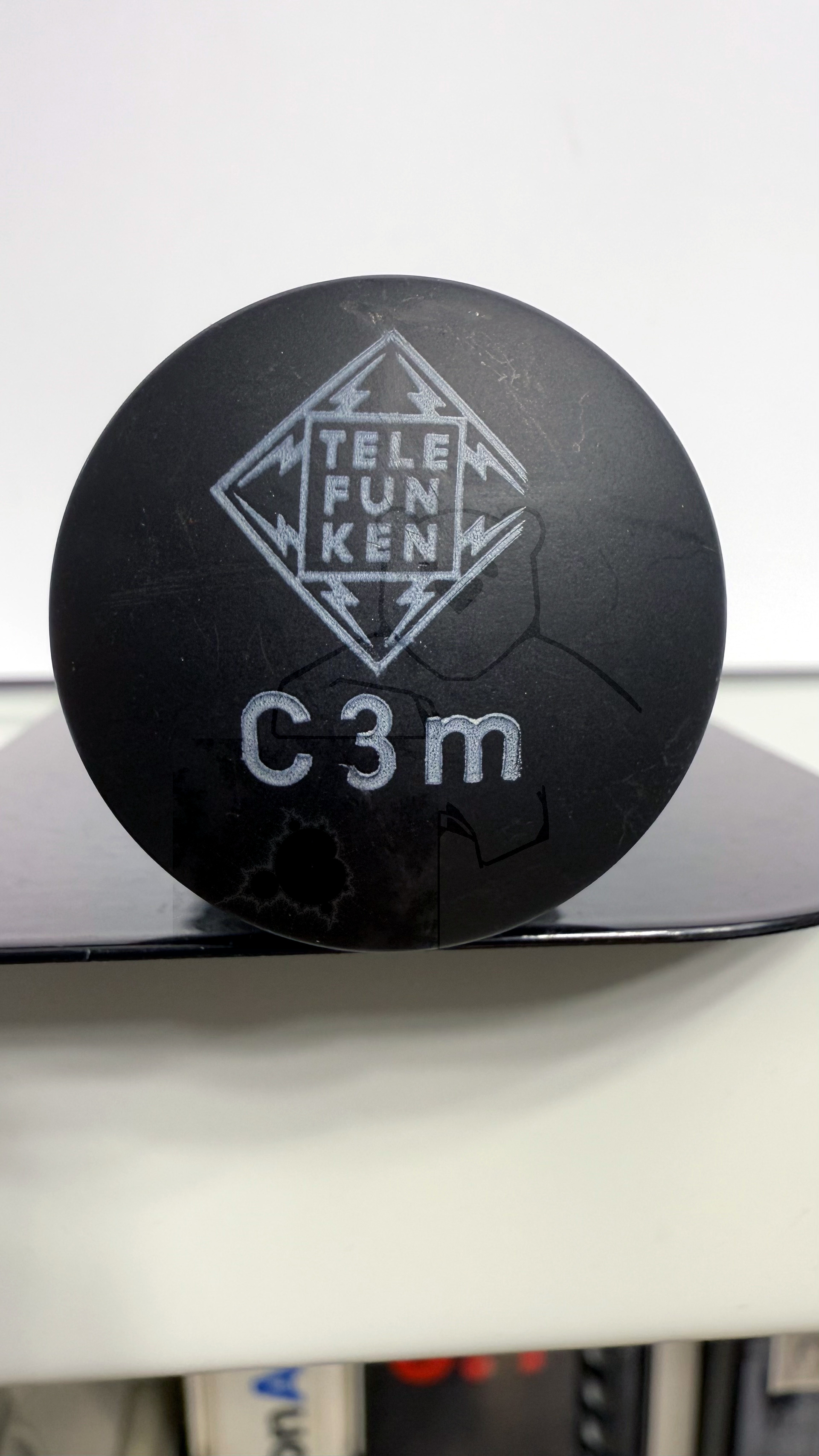

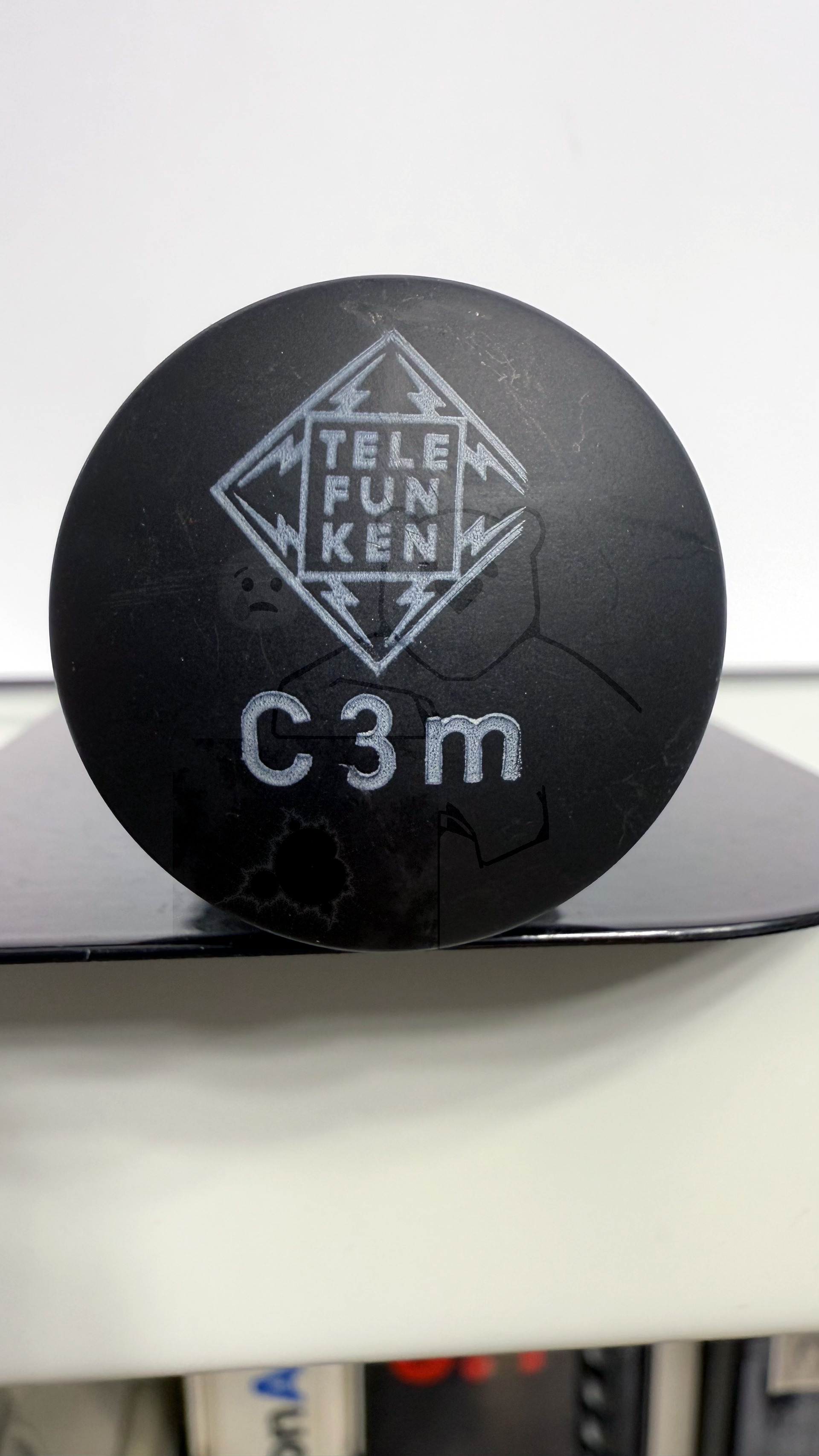

Röhre C3m #8489 Bild 3

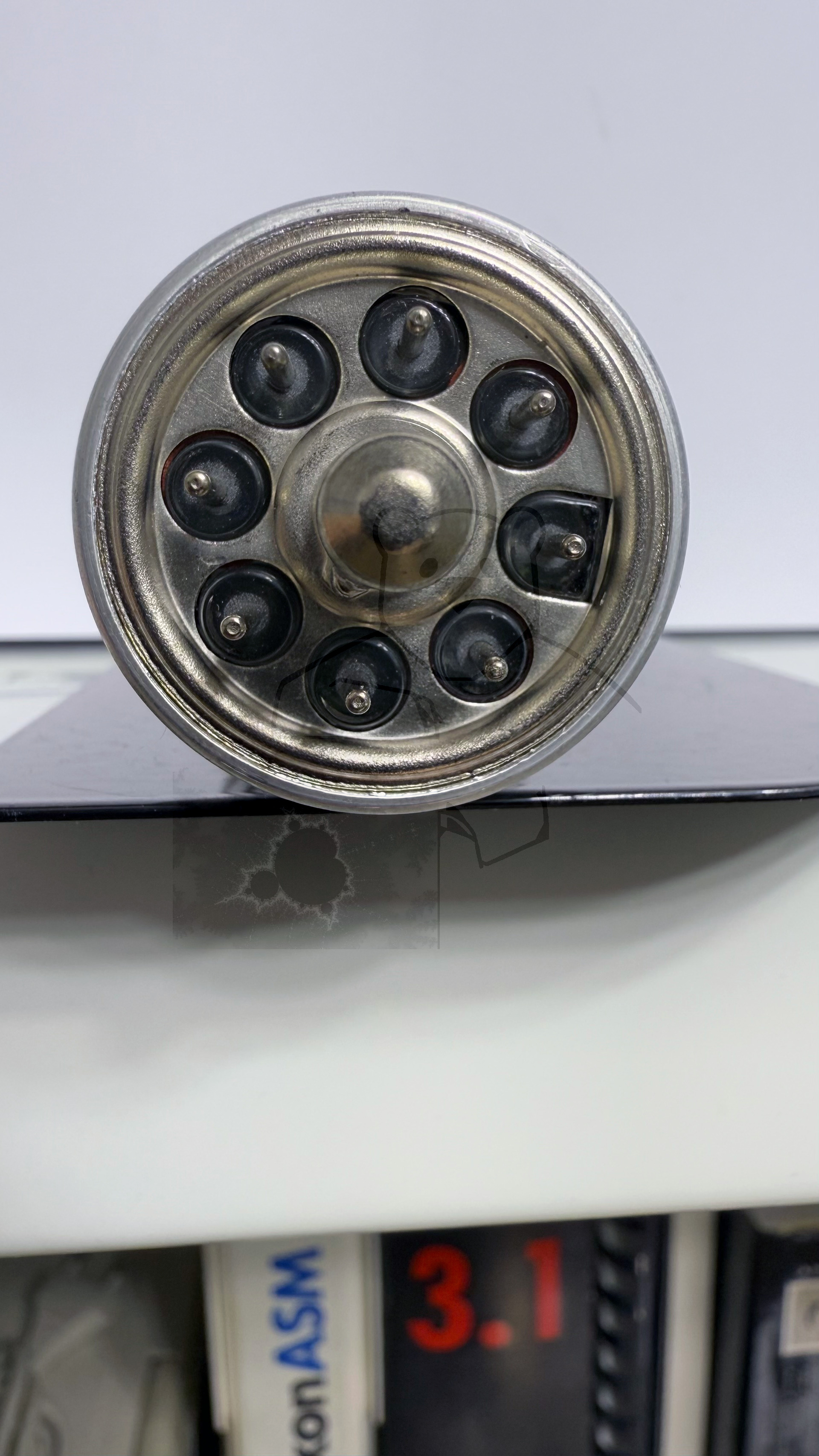

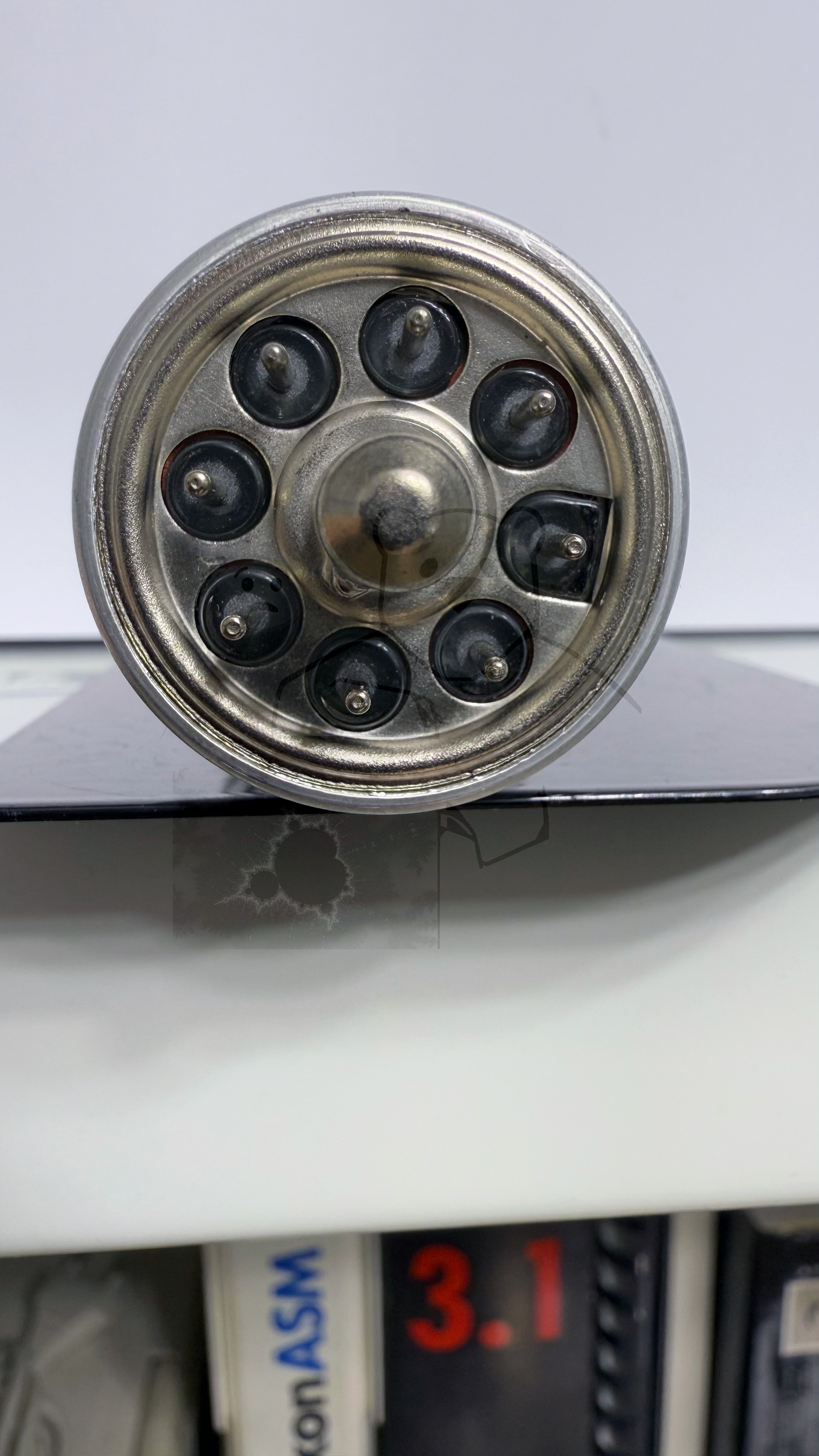

Röhre C3m #8489 Bild 4

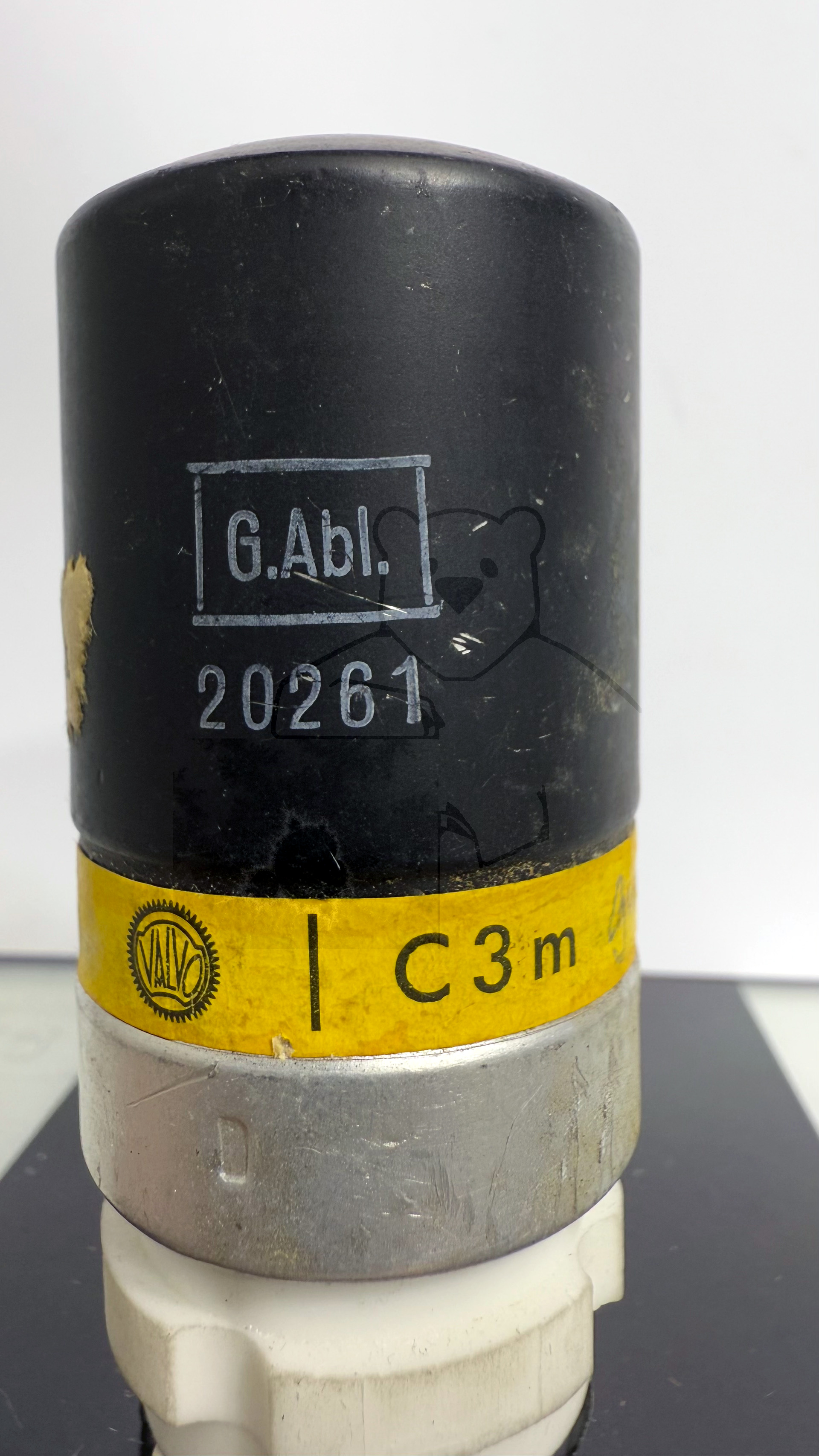

Röhre C3m #7974 Bild 1

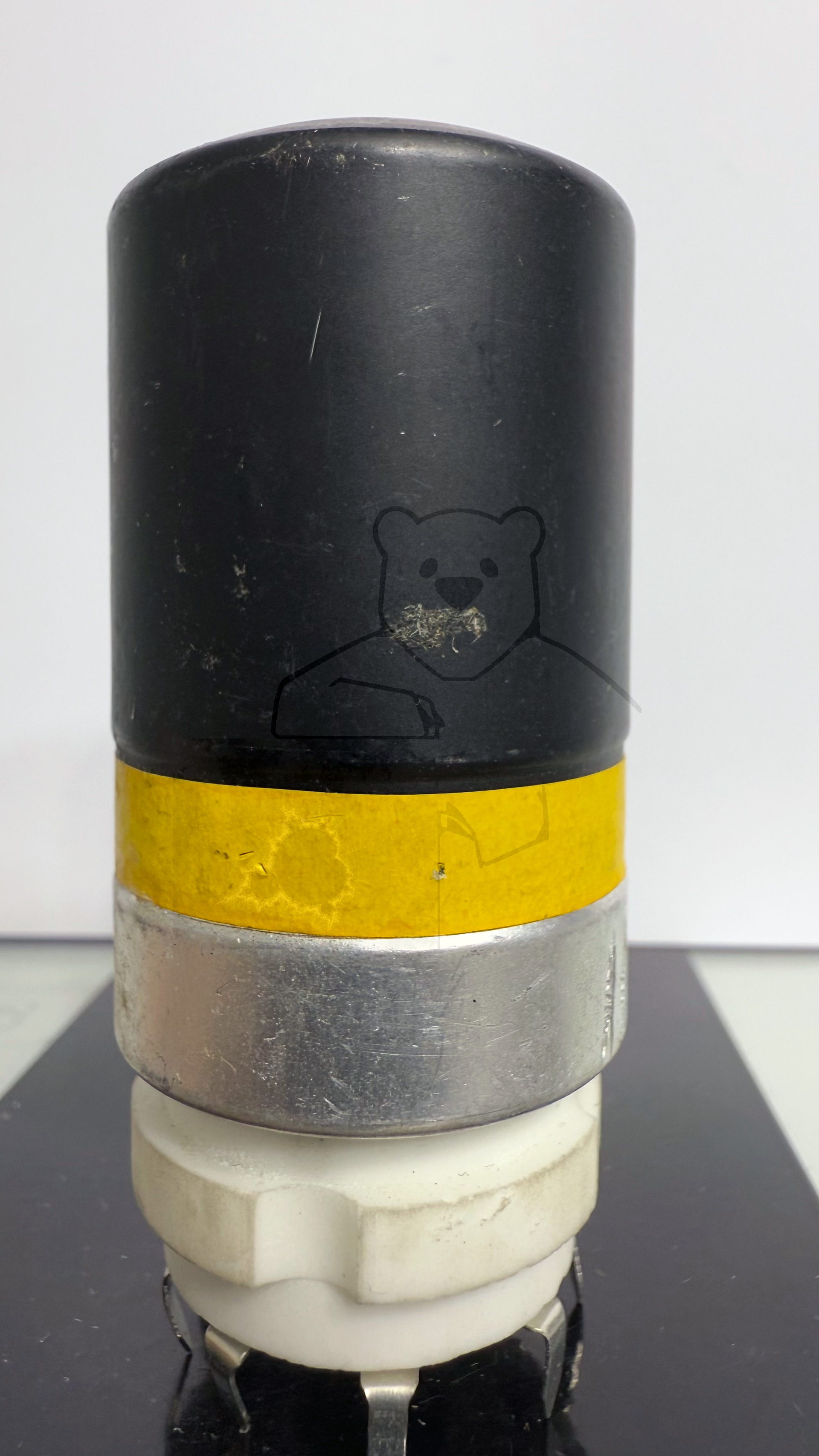

Röhre C3m #7974 Bild 2

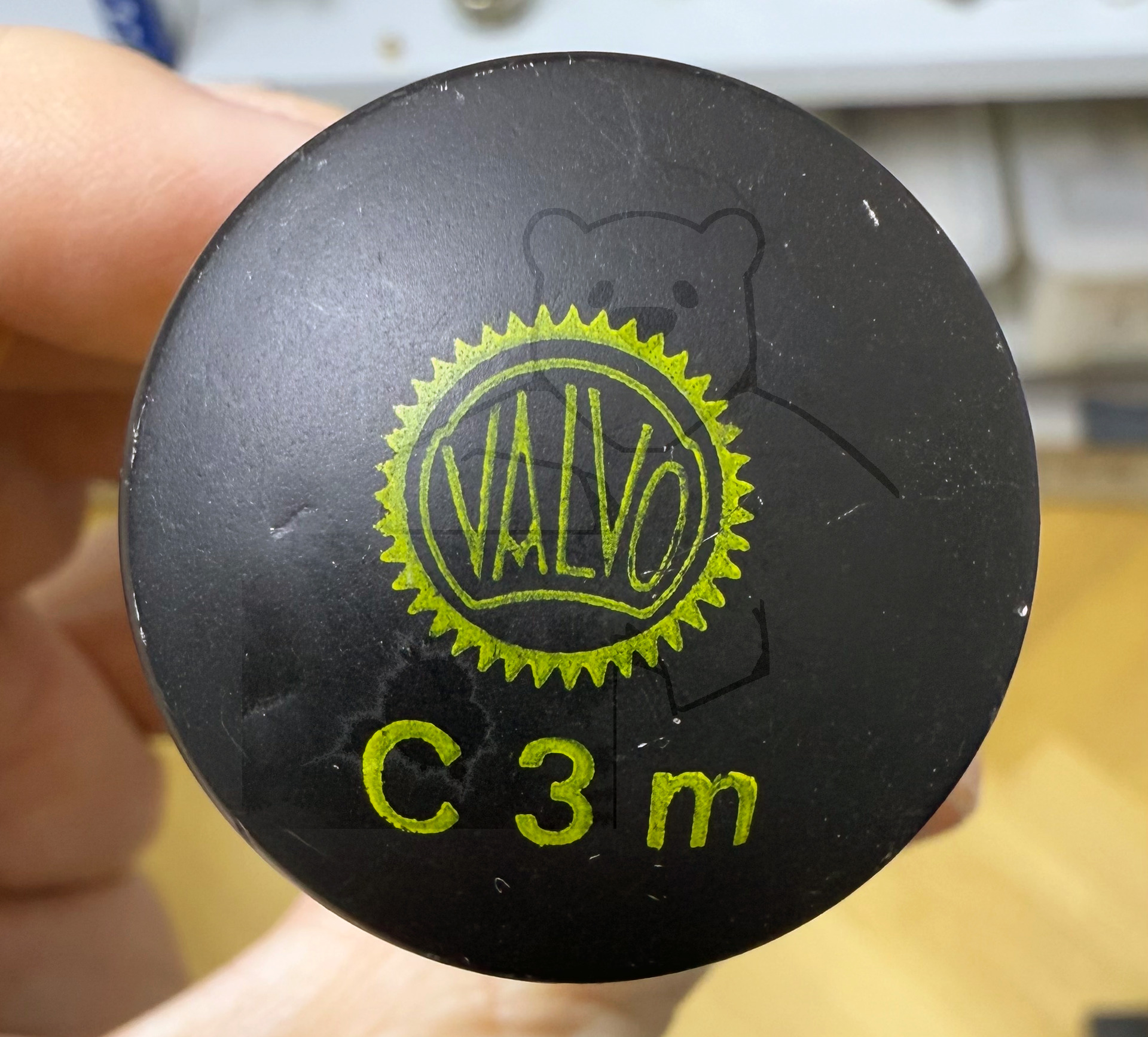

Röhre C3m #7974 Bild 3

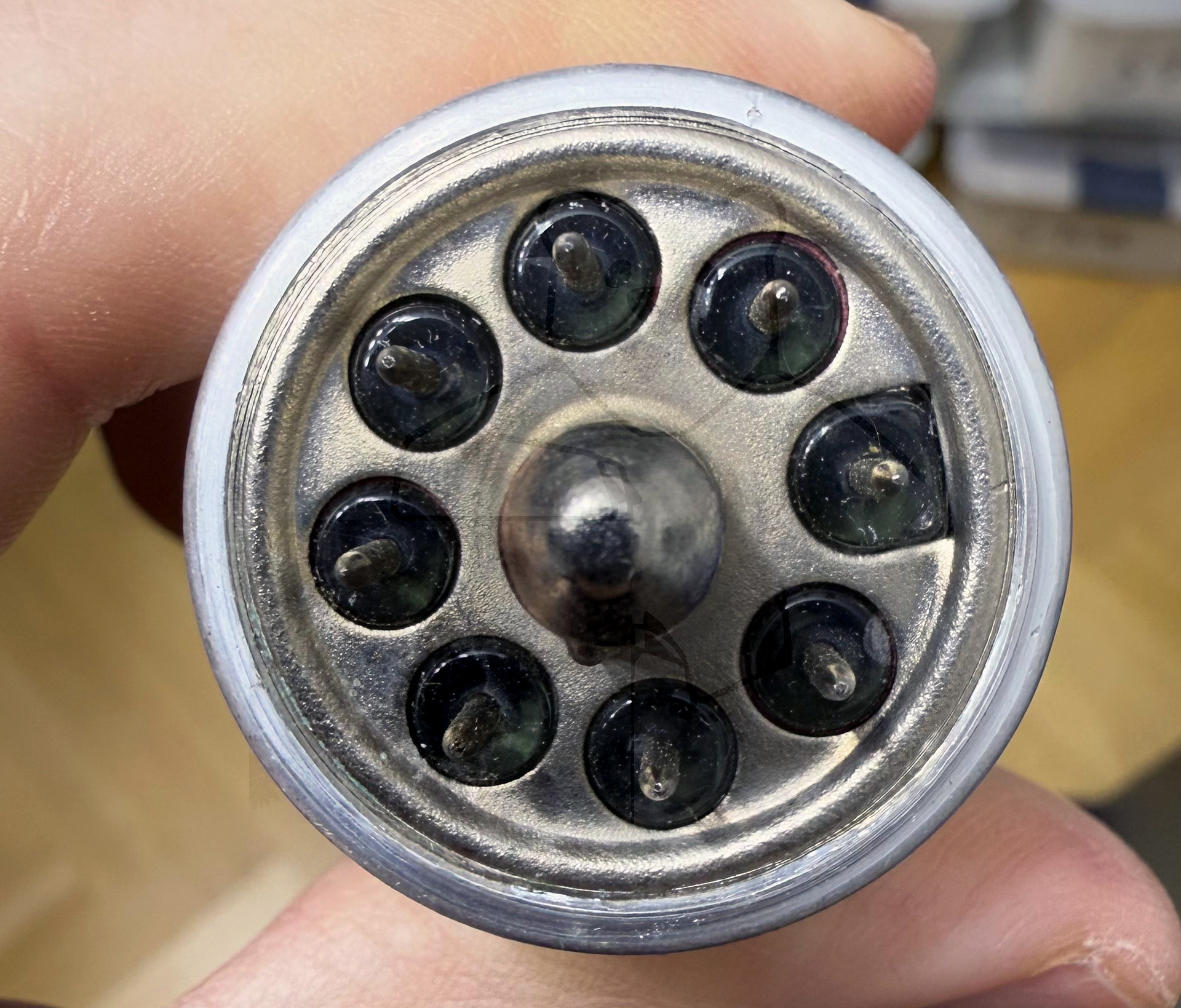

Röhre C3m #7974 Bild 4

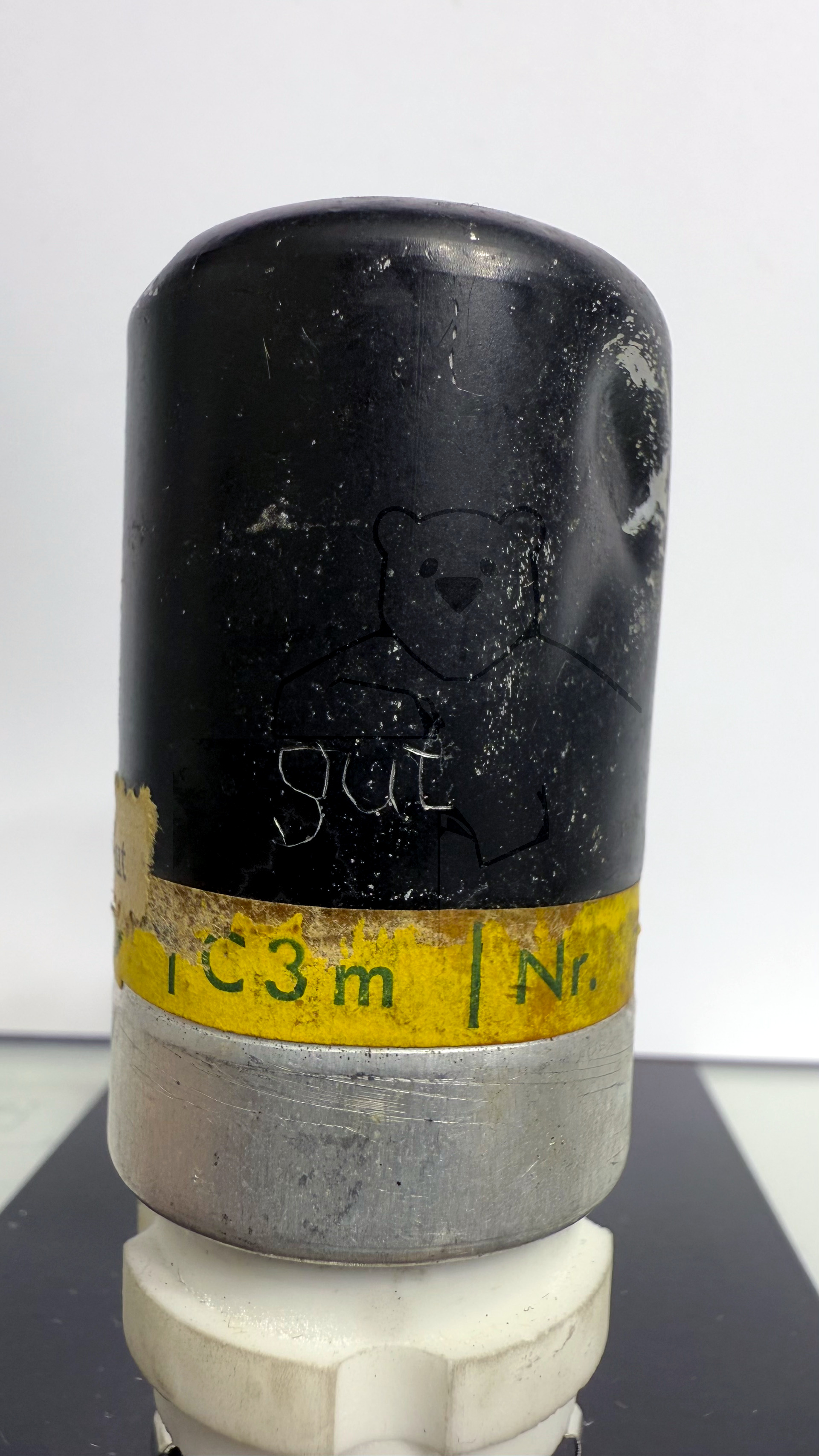

Röhre C3m #7975 Bild 1

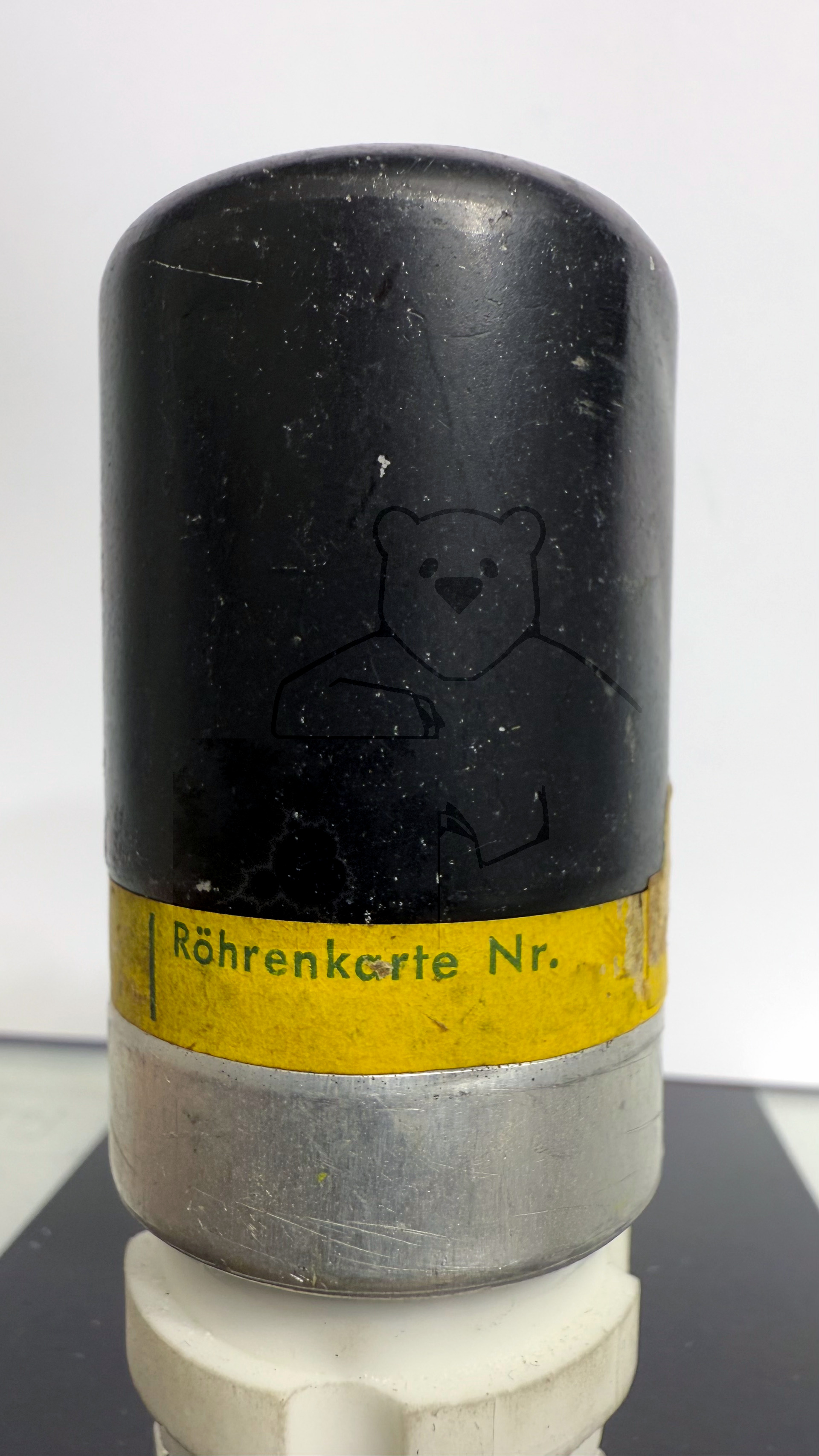

Röhre C3m #7975 Bild 2

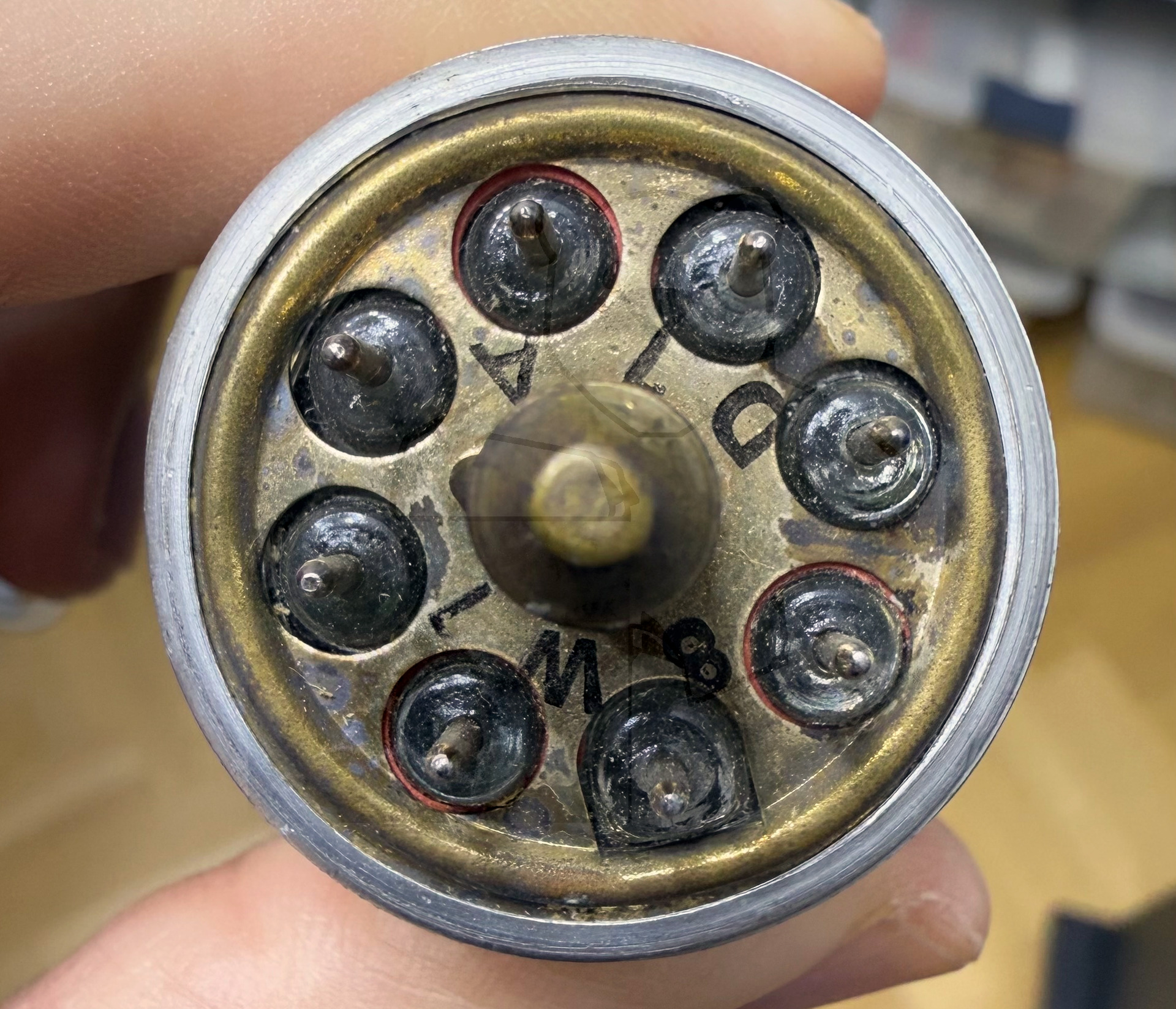

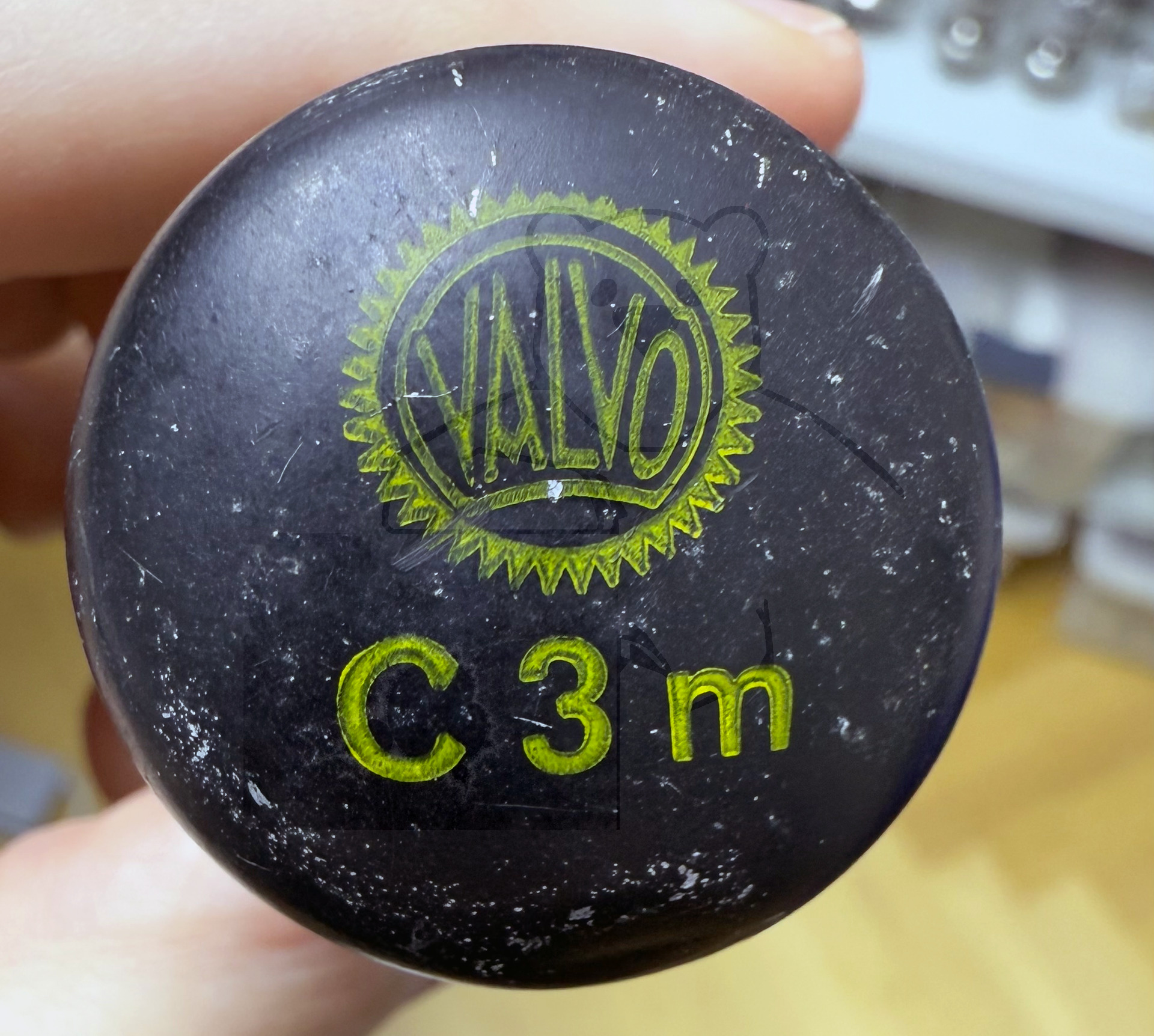

Röhre C3m #7975 Bild 3
Röhre C3m #7975 Bild 4

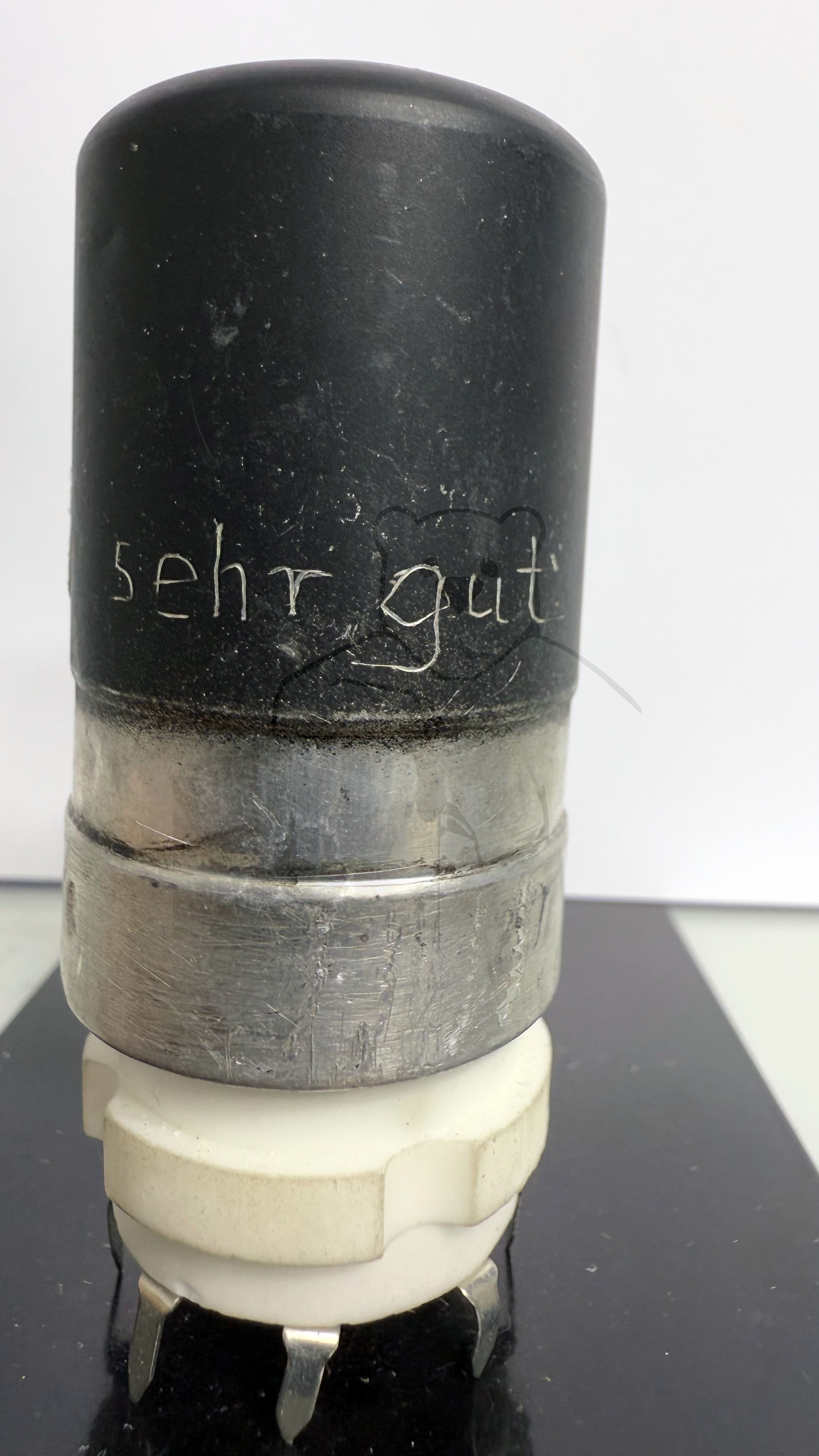

Röhre C3m #7976 Bild 1

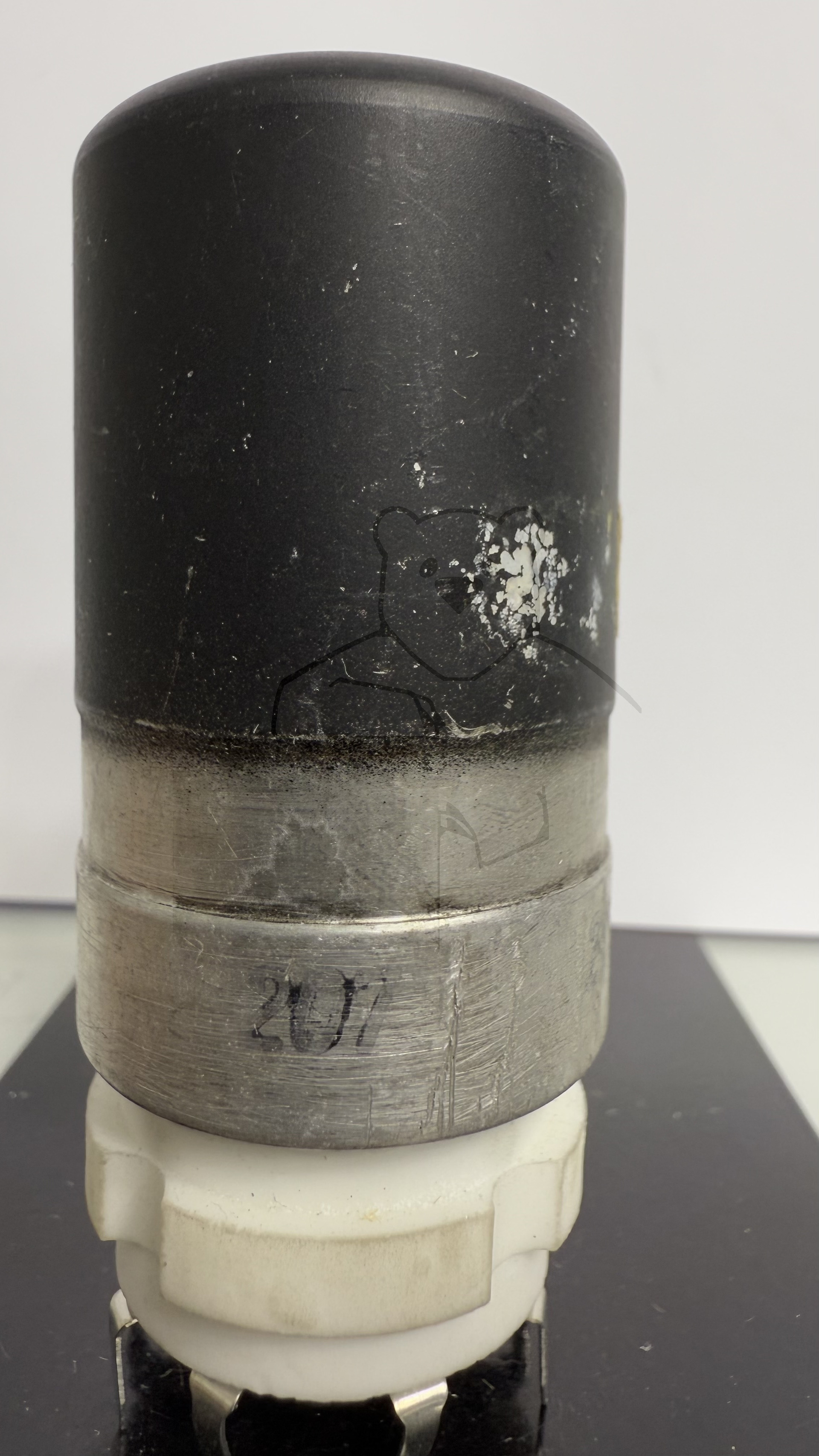

Röhre C3m #7976 Bild 2

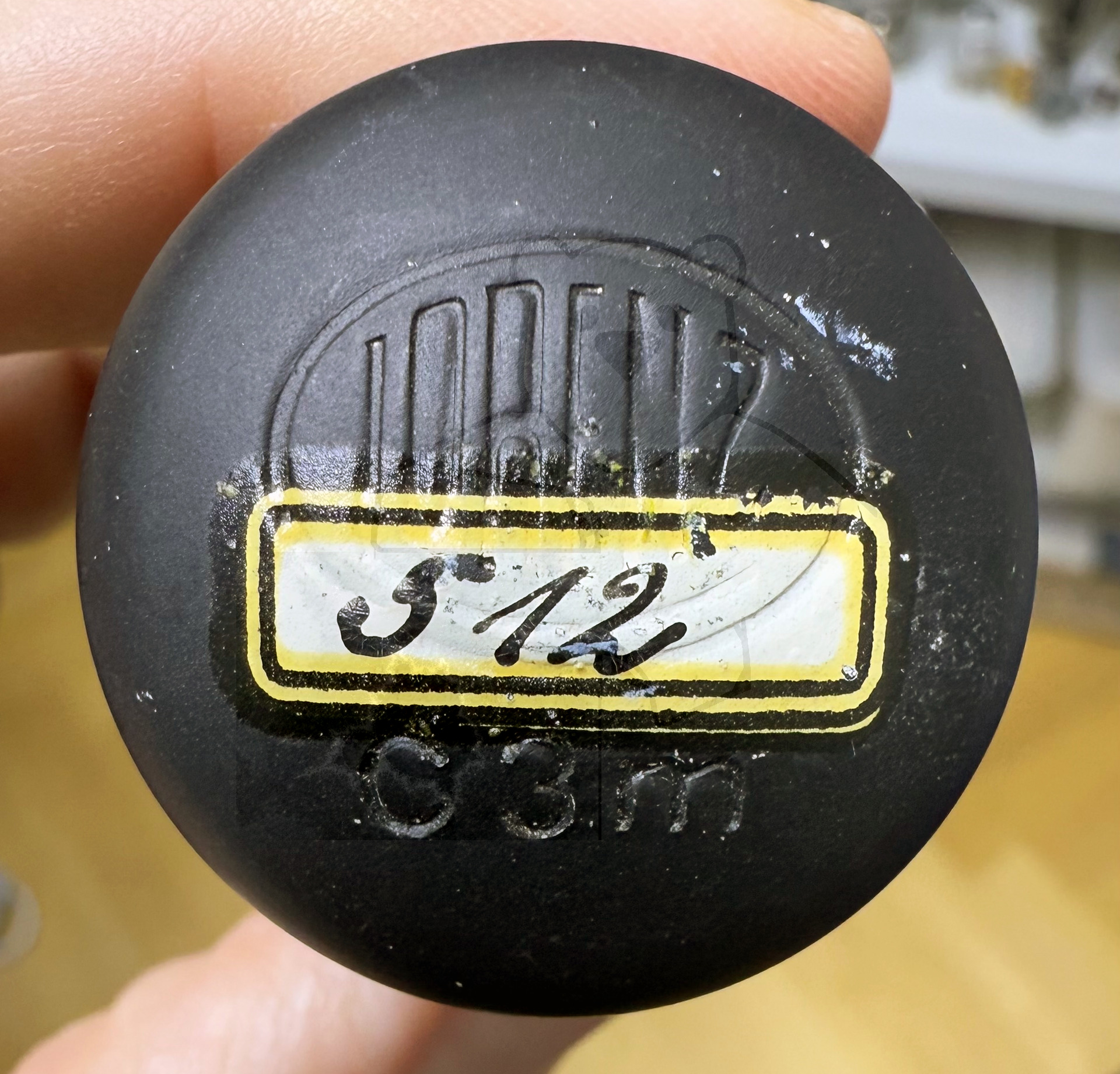

Röhre C3m #7976 Bild 3

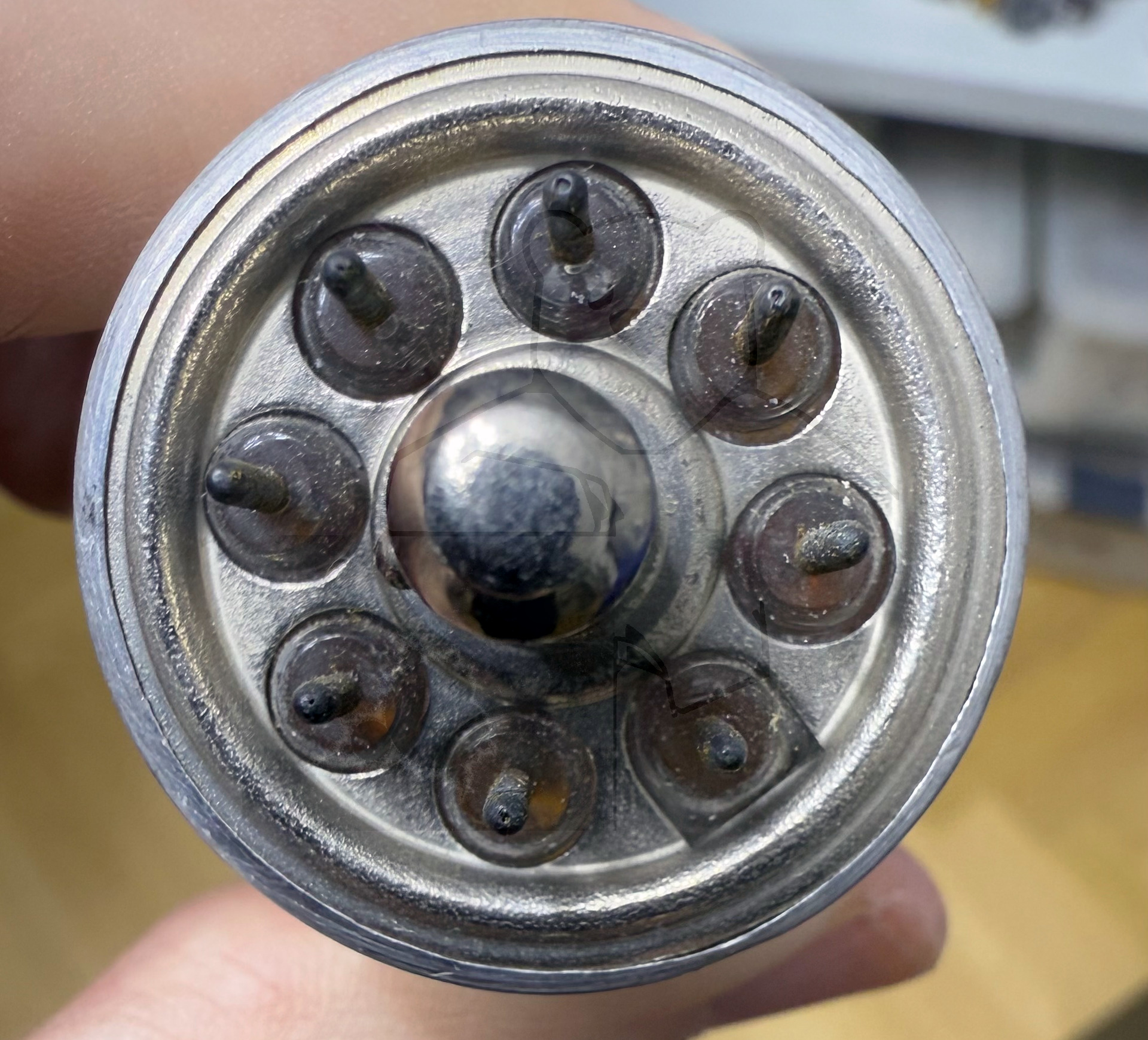

Röhre C3m #7976 Bild 4

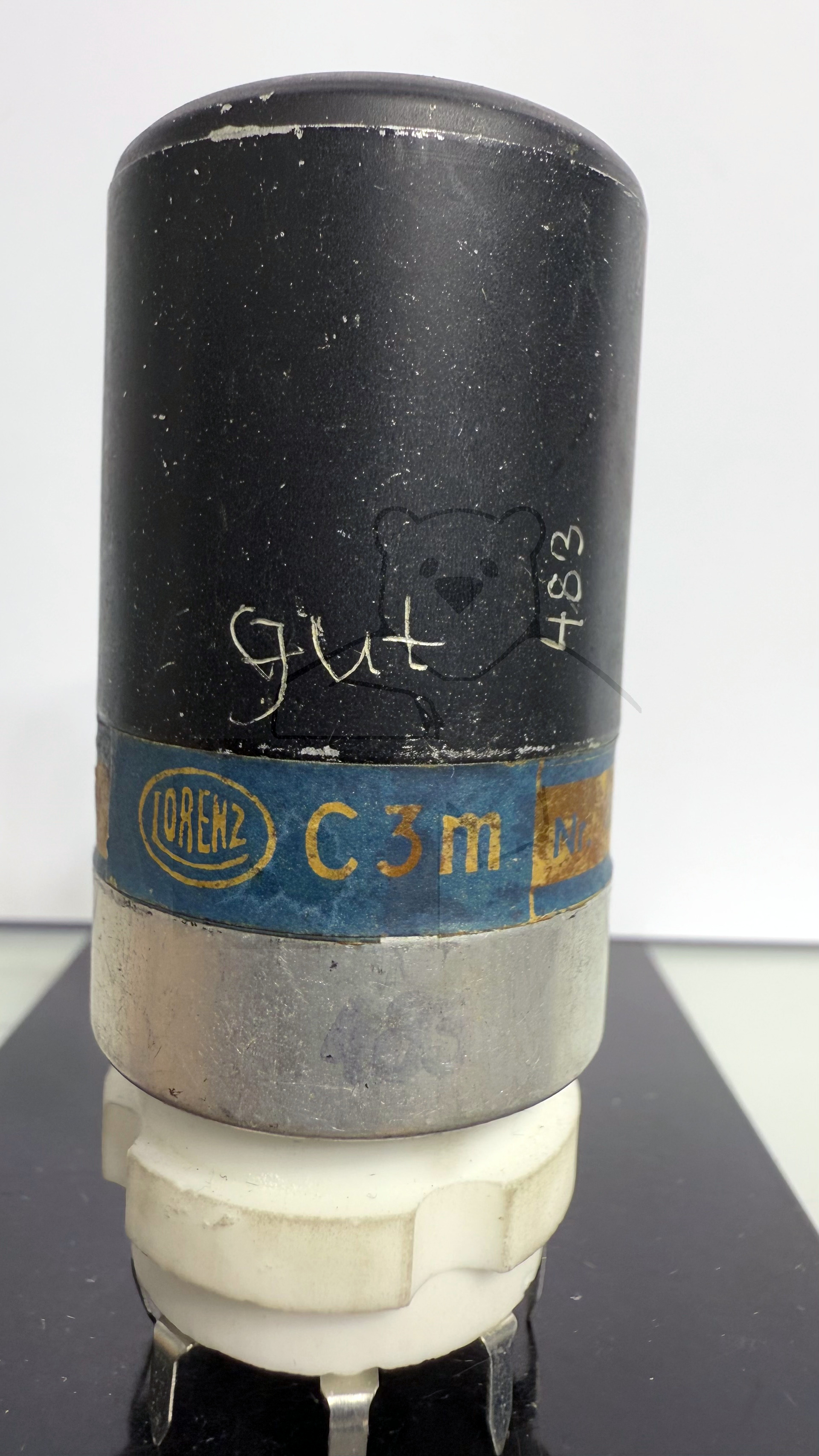

Röhre C3m #7977 Bild 1

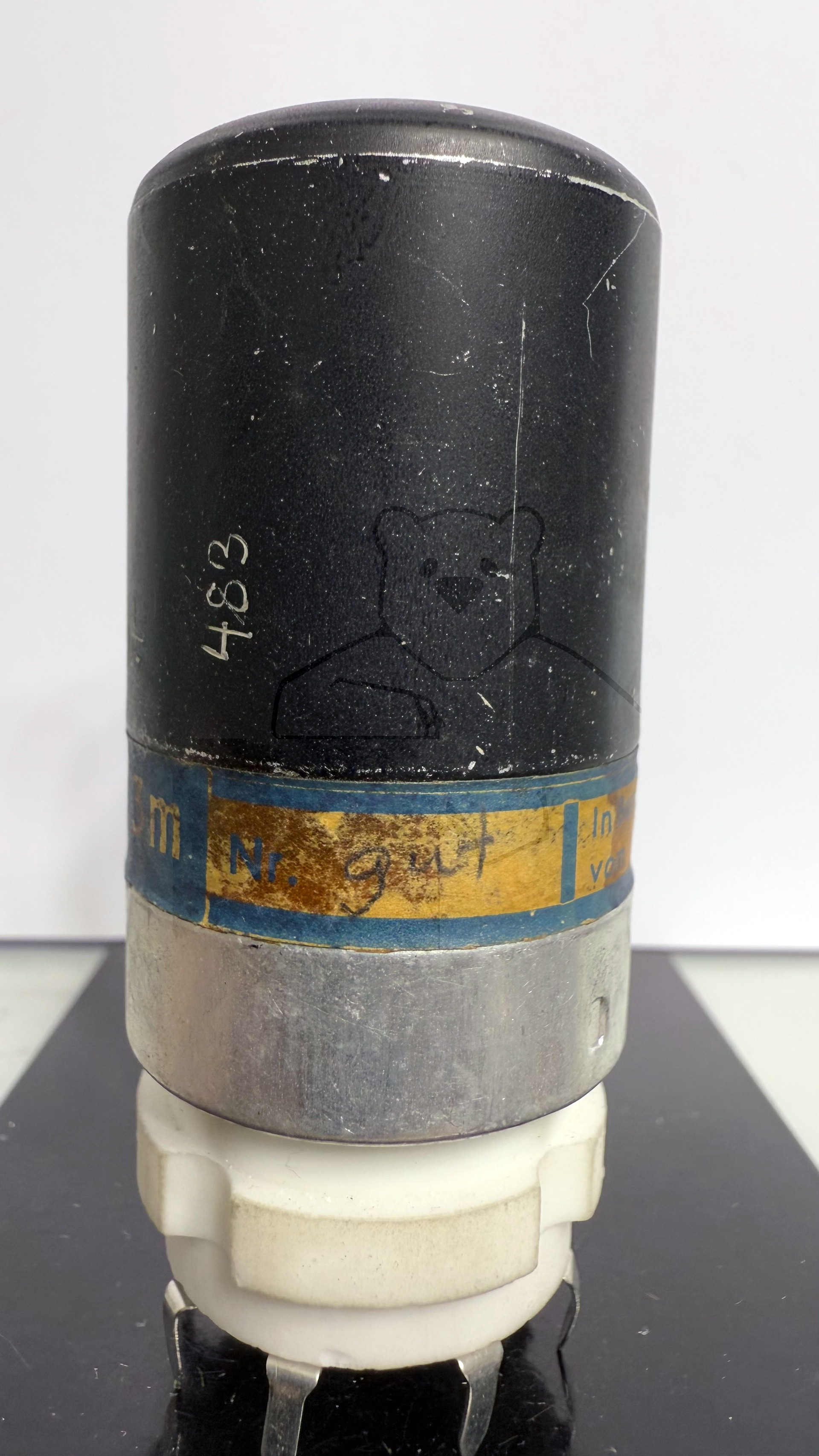

Röhre C3m #7977 Bild 2

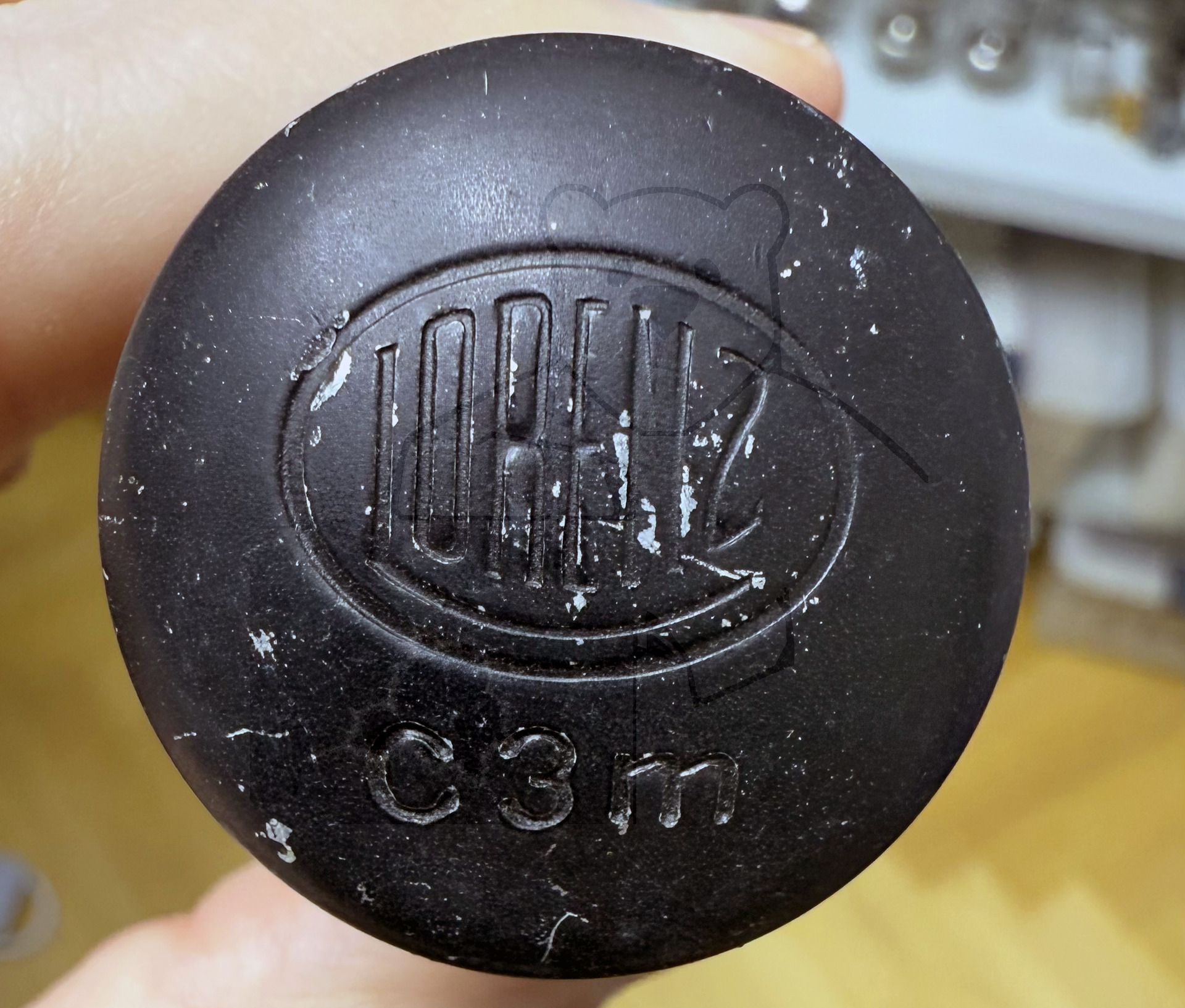

Röhre C3m #7977 Bild 3

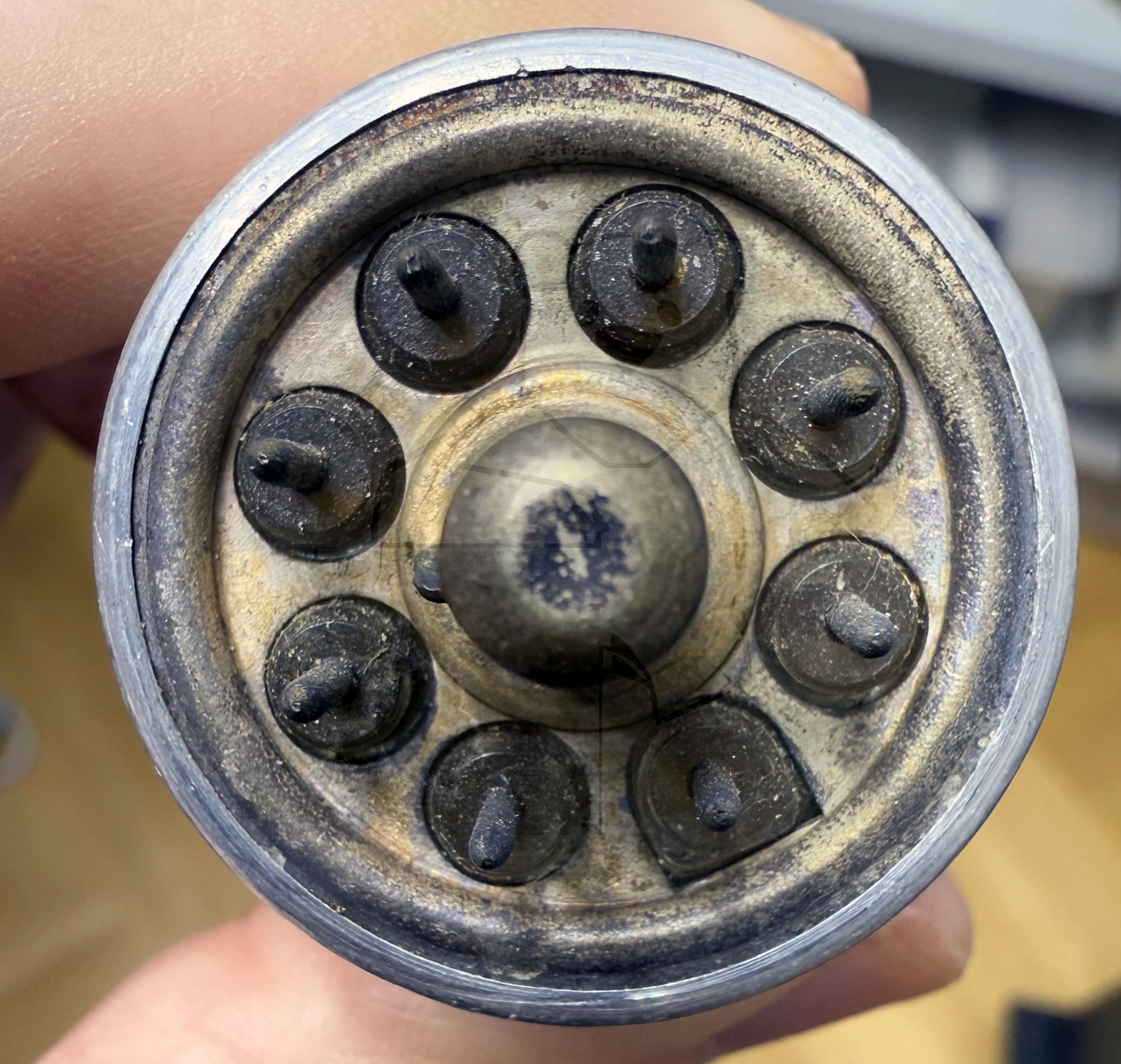

Röhre C3m #7977 Bild 4

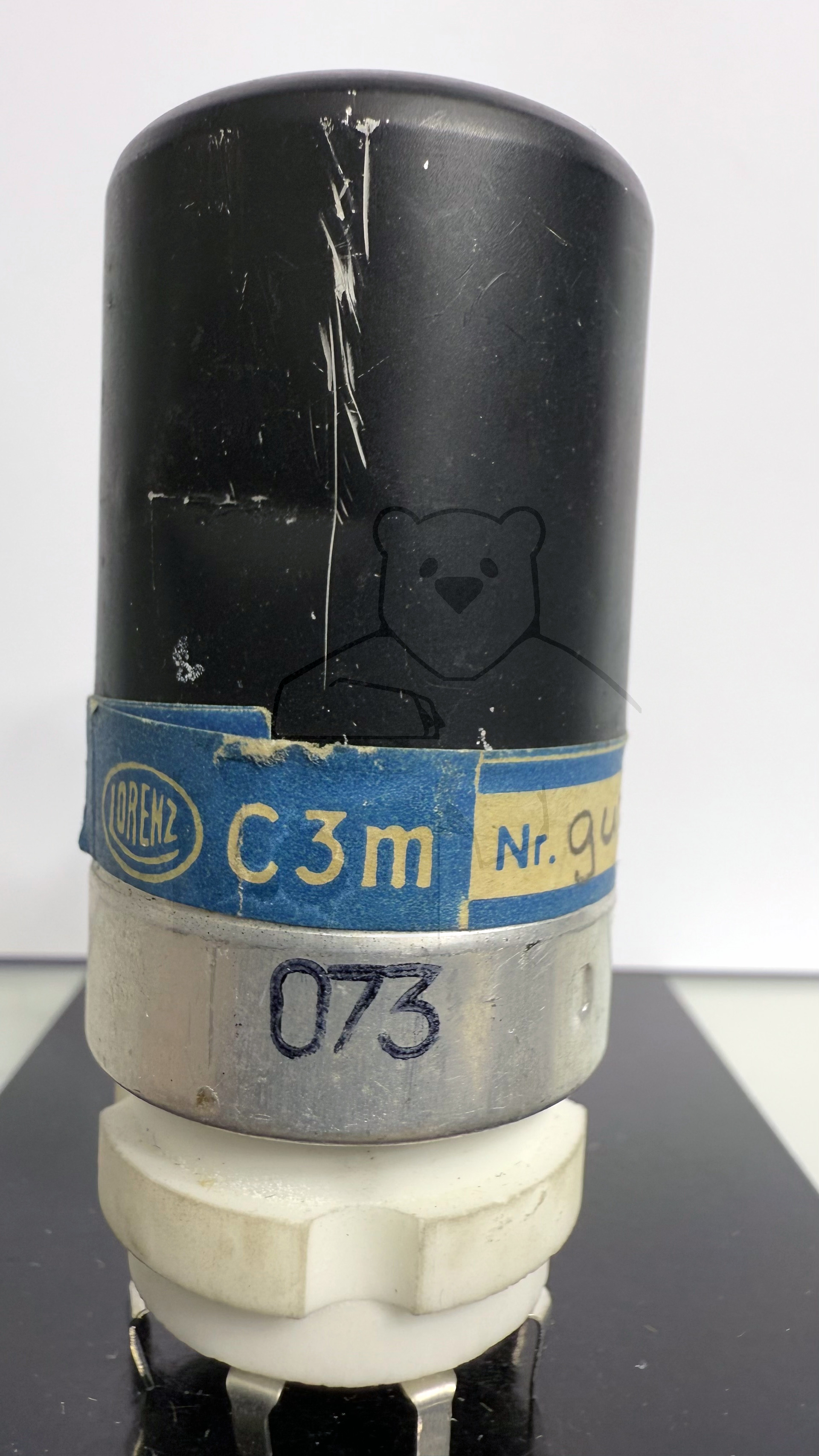

Röhre C3m #7978 Bild 1
Röhre C3m #7978 Bild 2

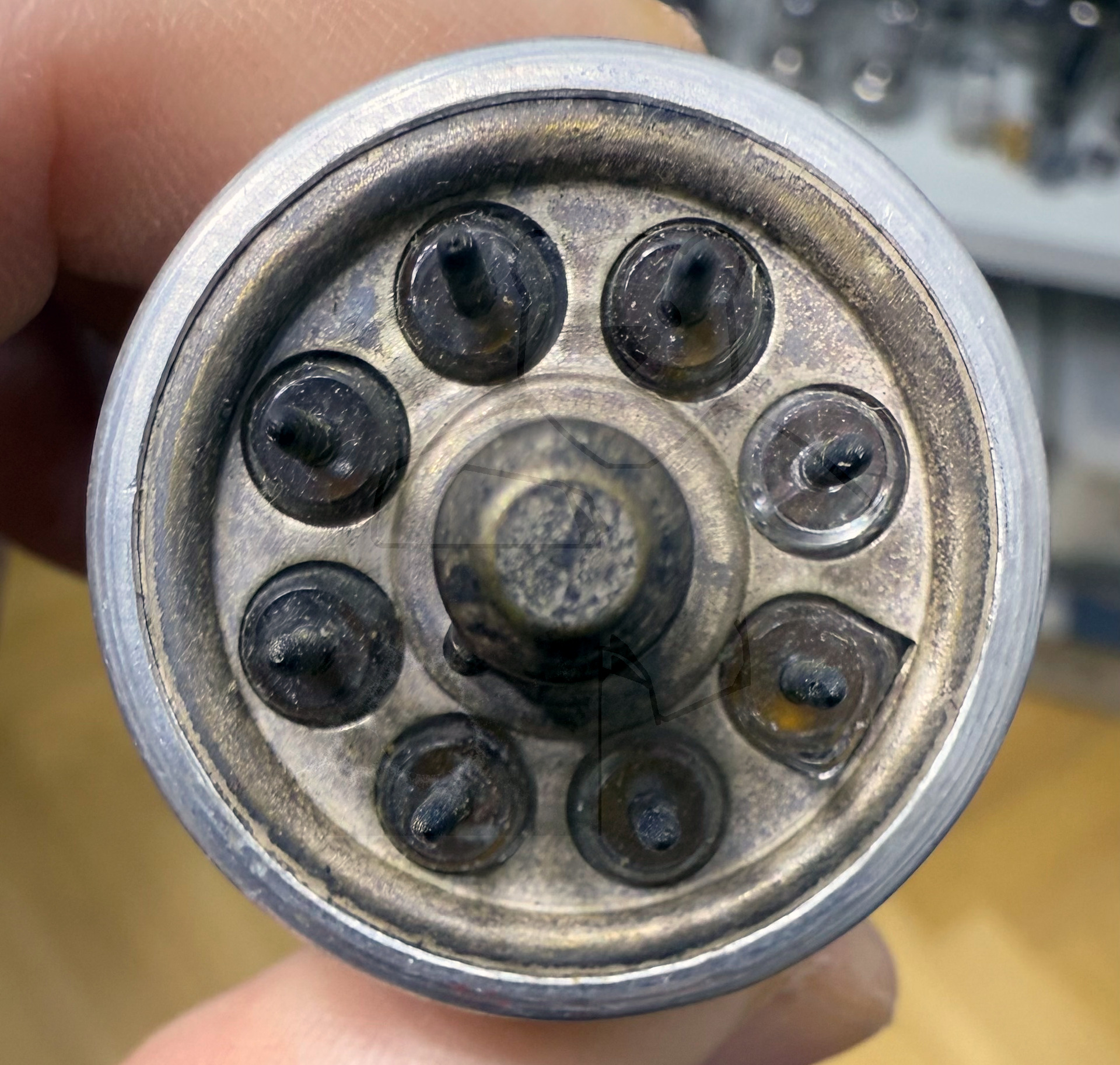

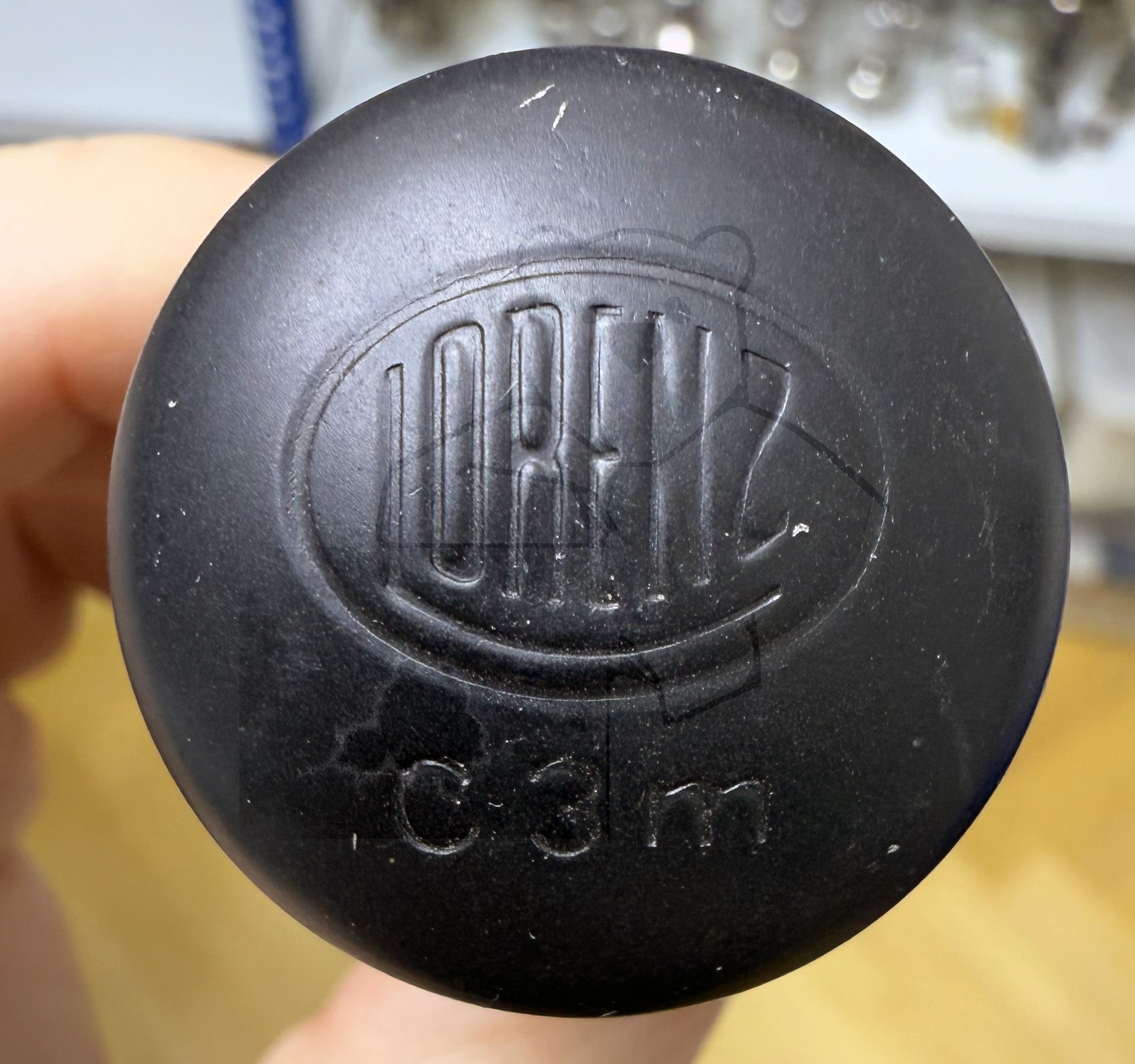

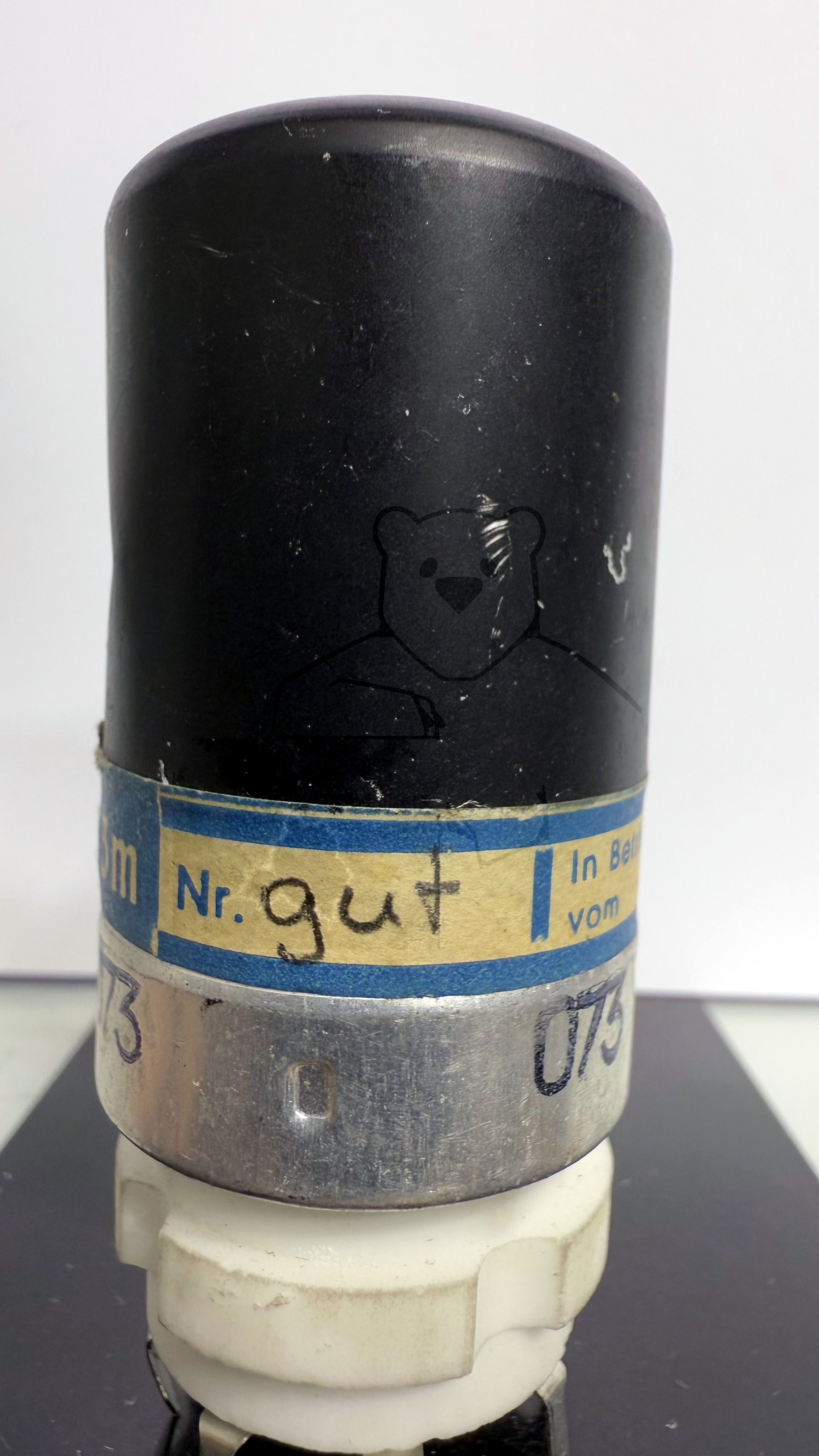

Röhre C3m #7978 Bild 3
Röhre C3m #7978 Bild 4

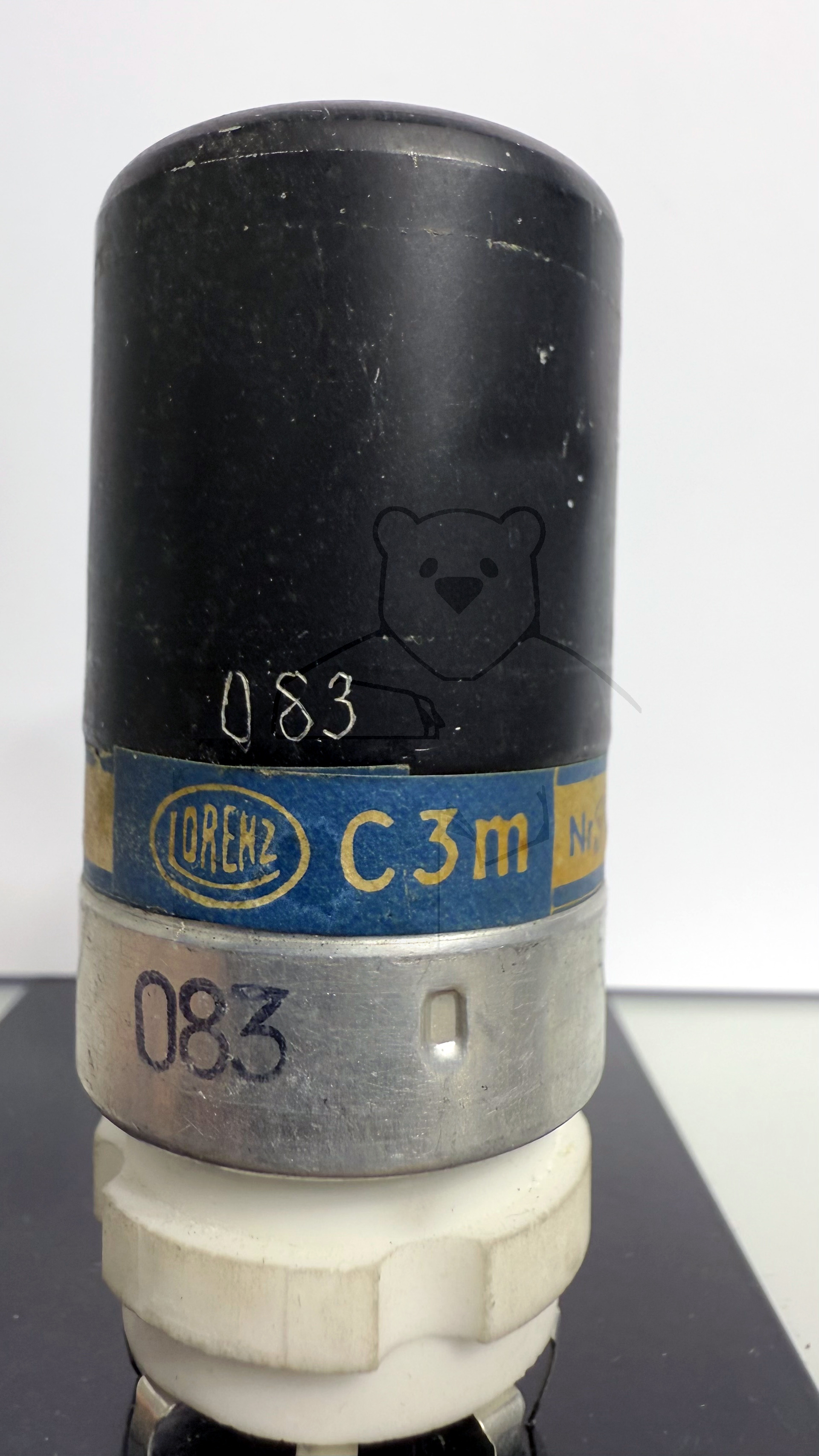

Röhre C3m #7979 Bild 1

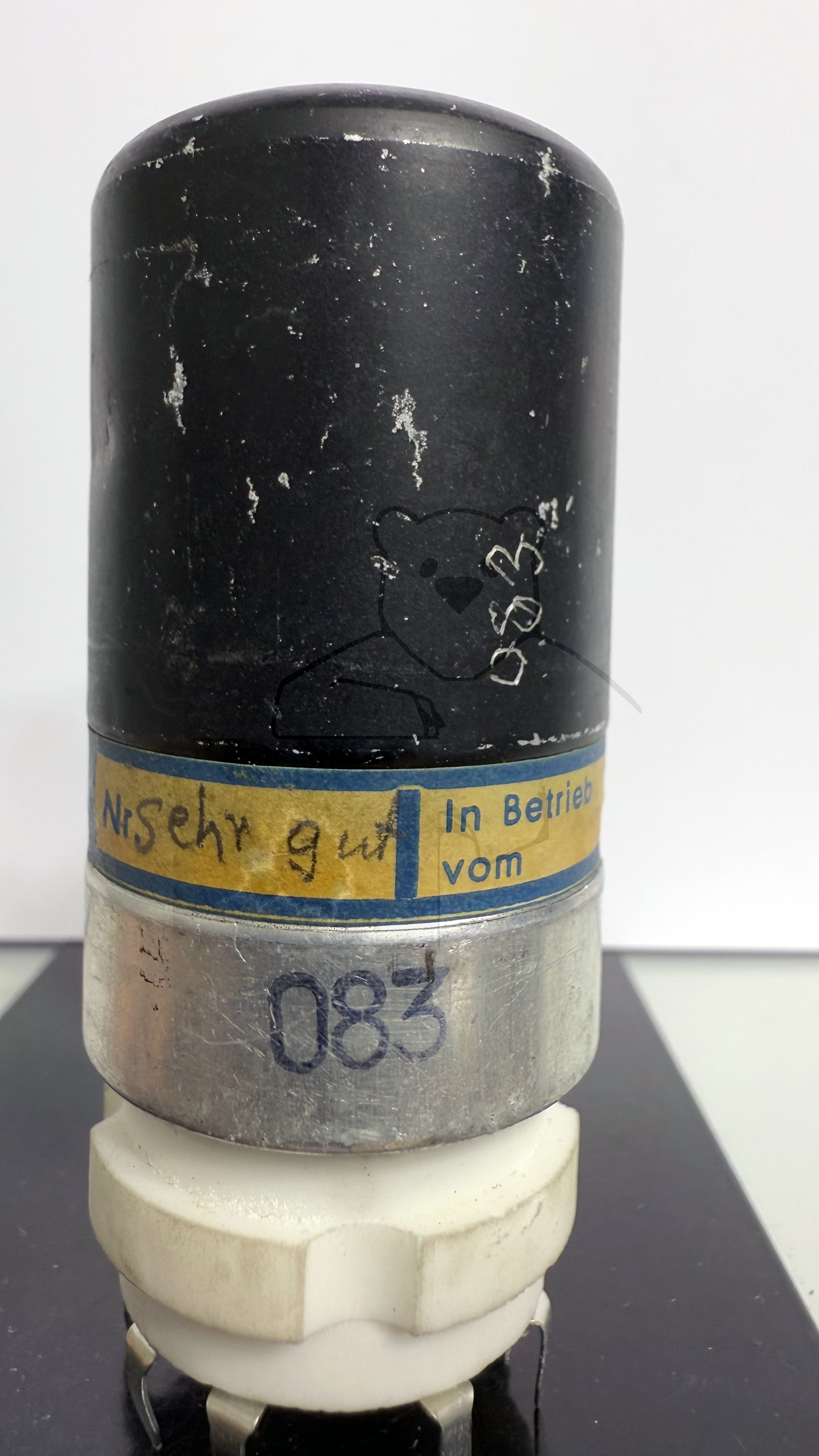

Röhre C3m #7979 Bild 2

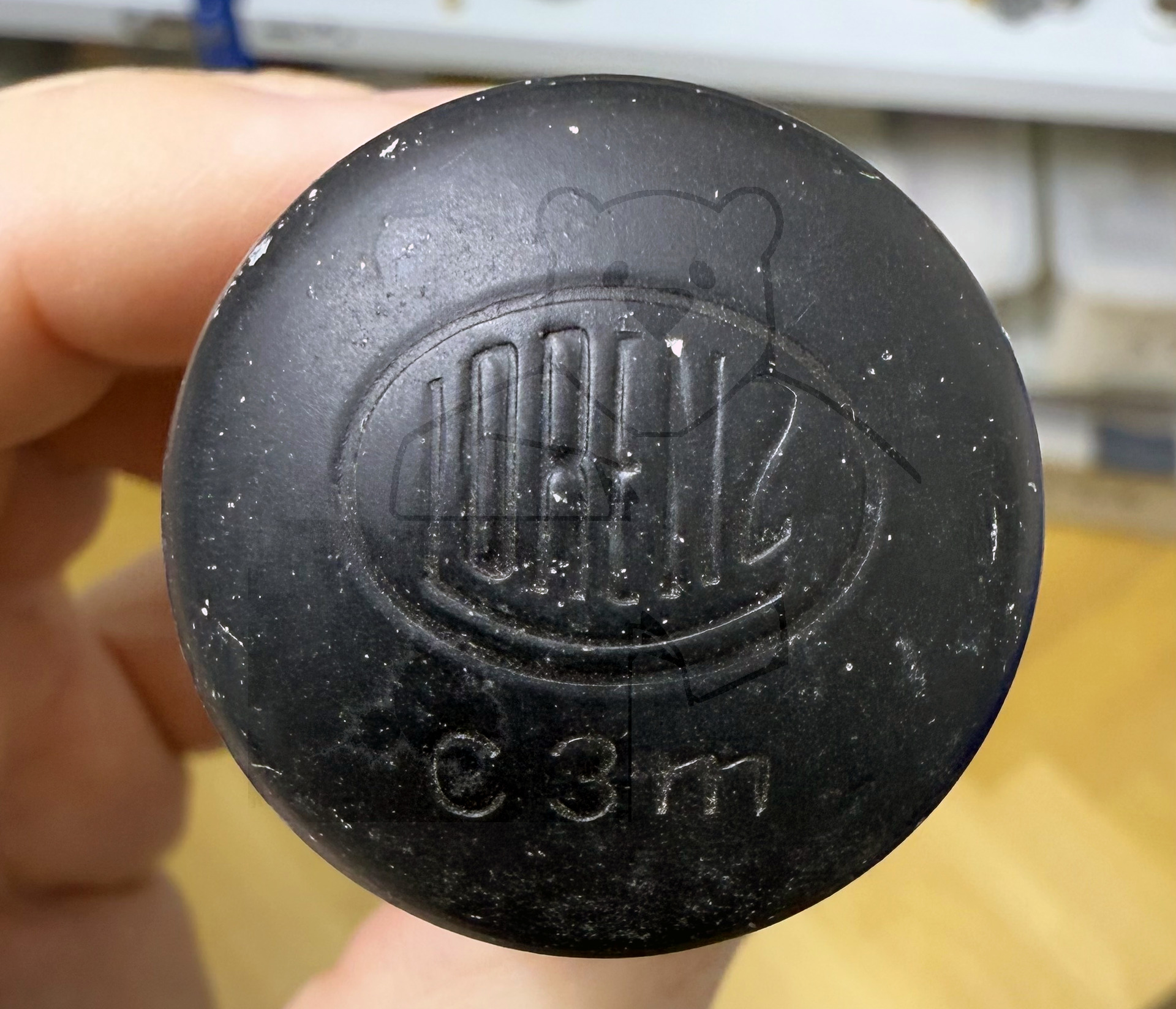

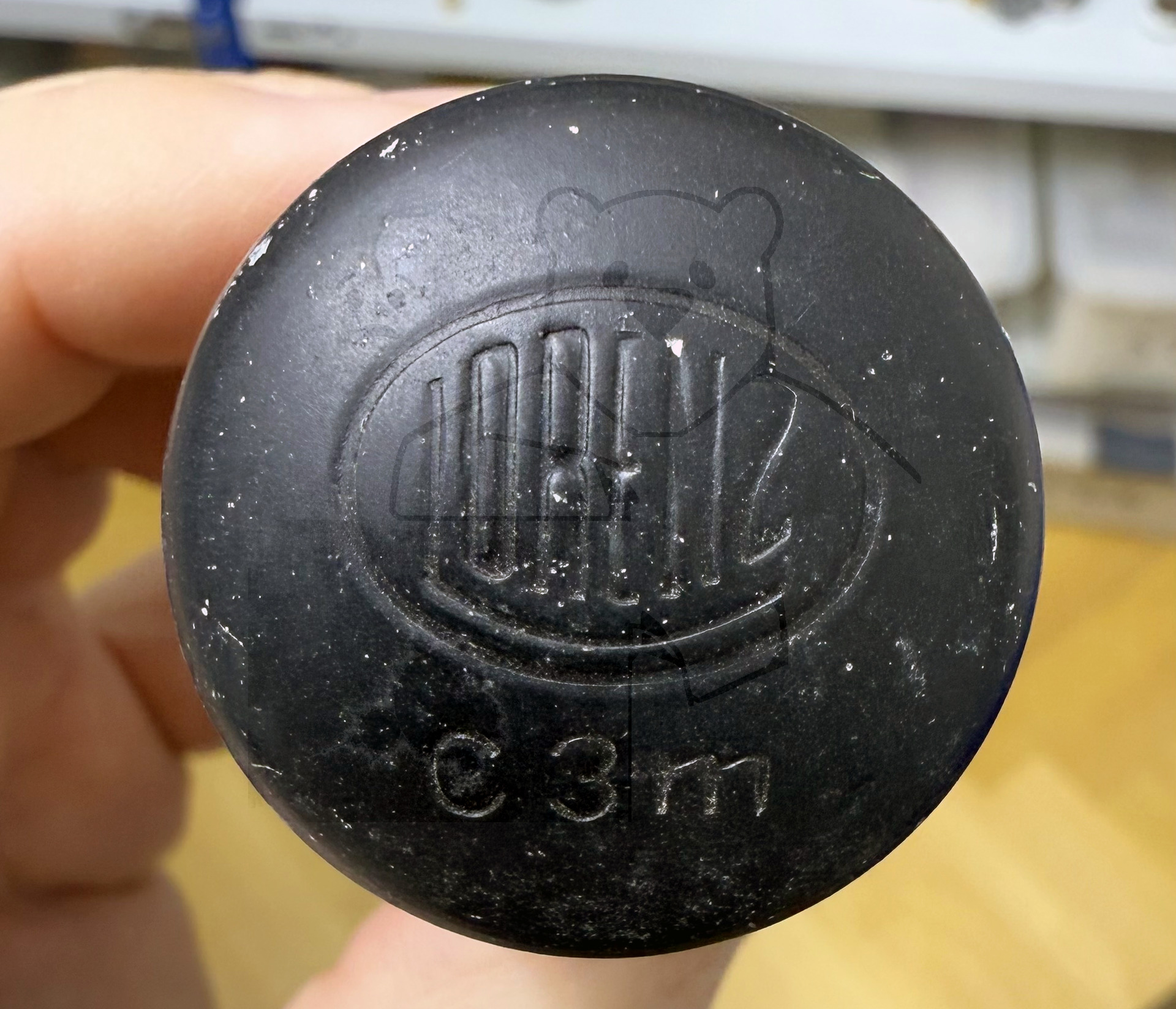

Röhre C3m #7979 Bild 3

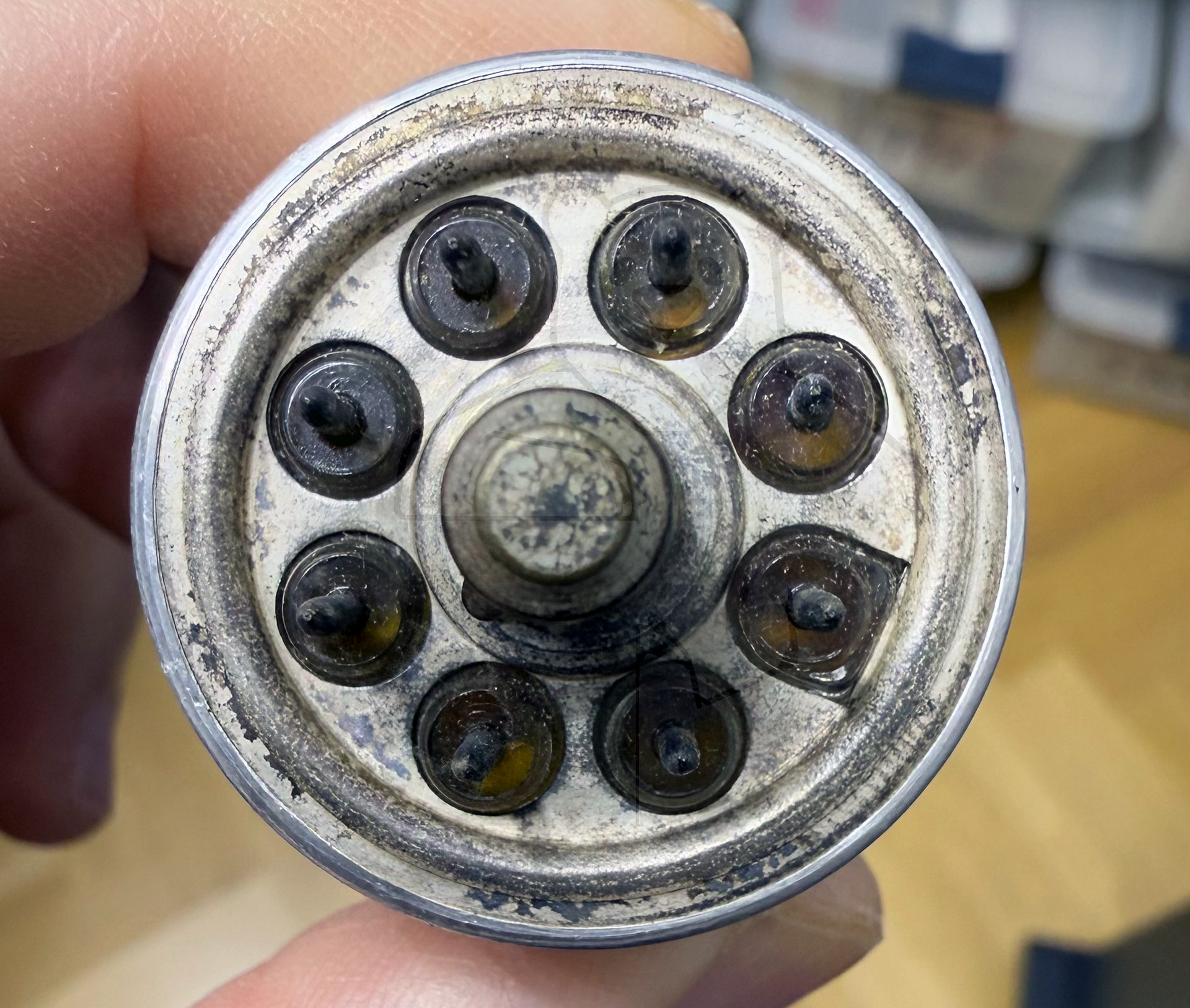

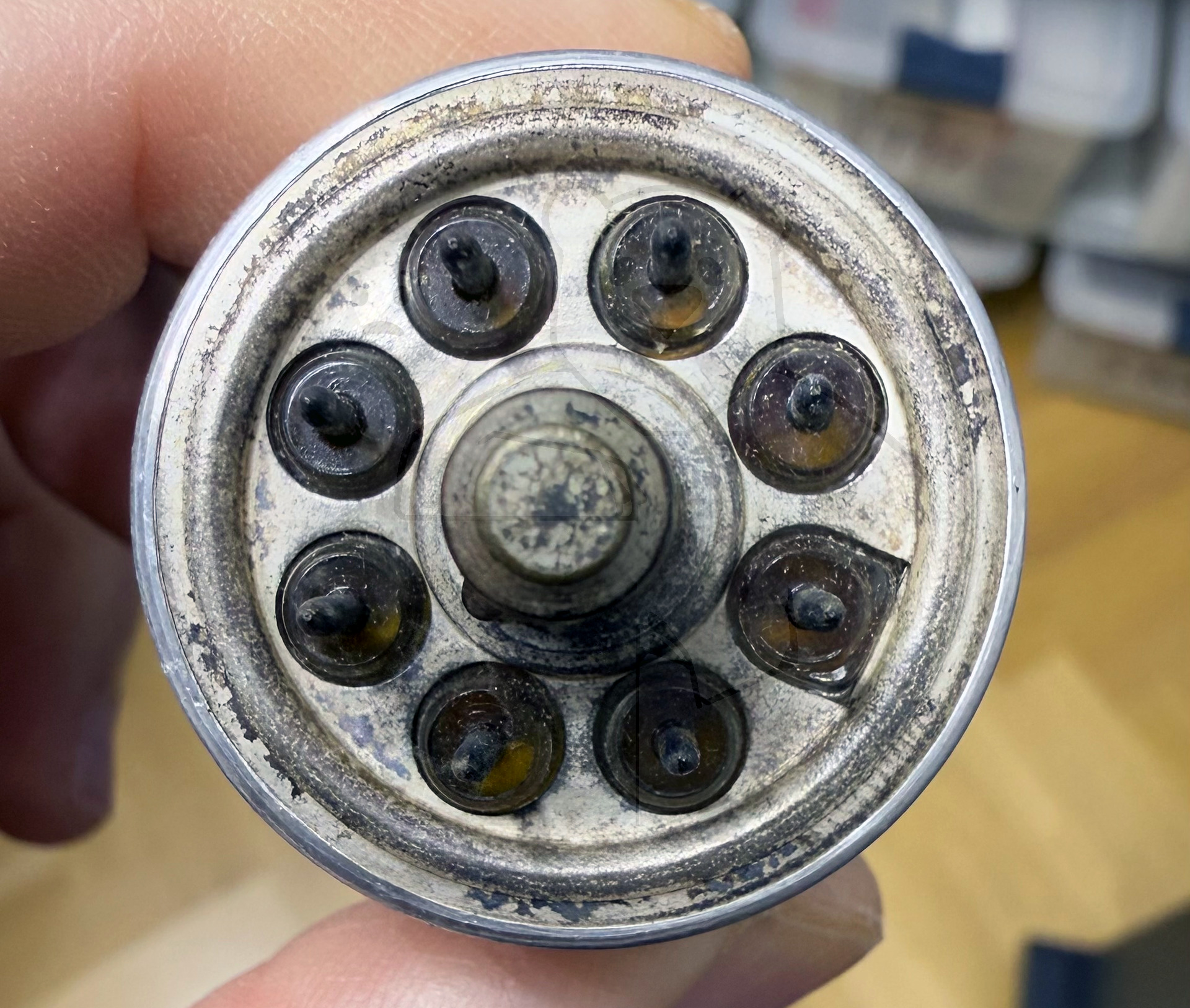

Röhre C3m #7979 Bild 4

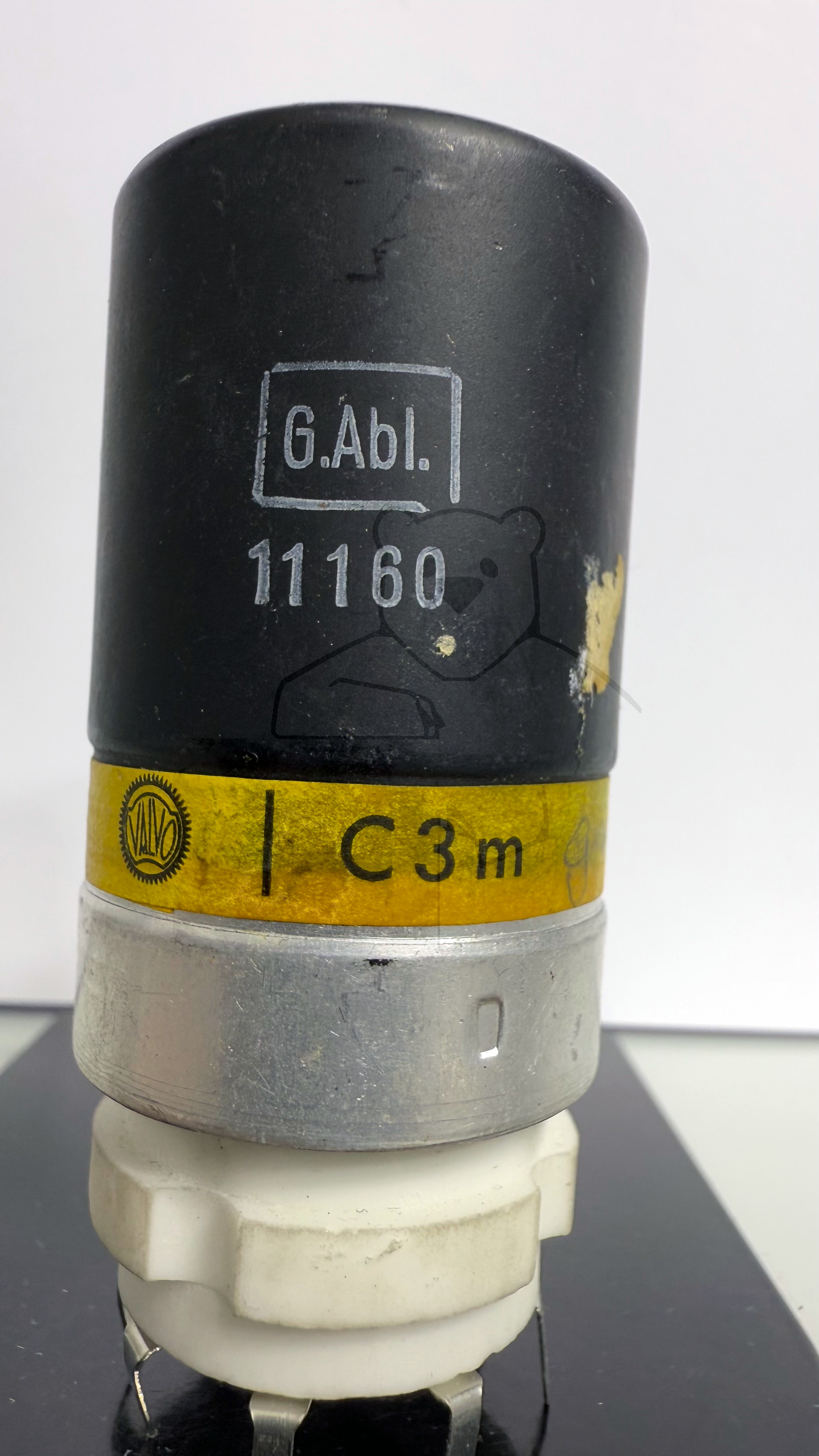

Röhre C3m #7980 Bild 1

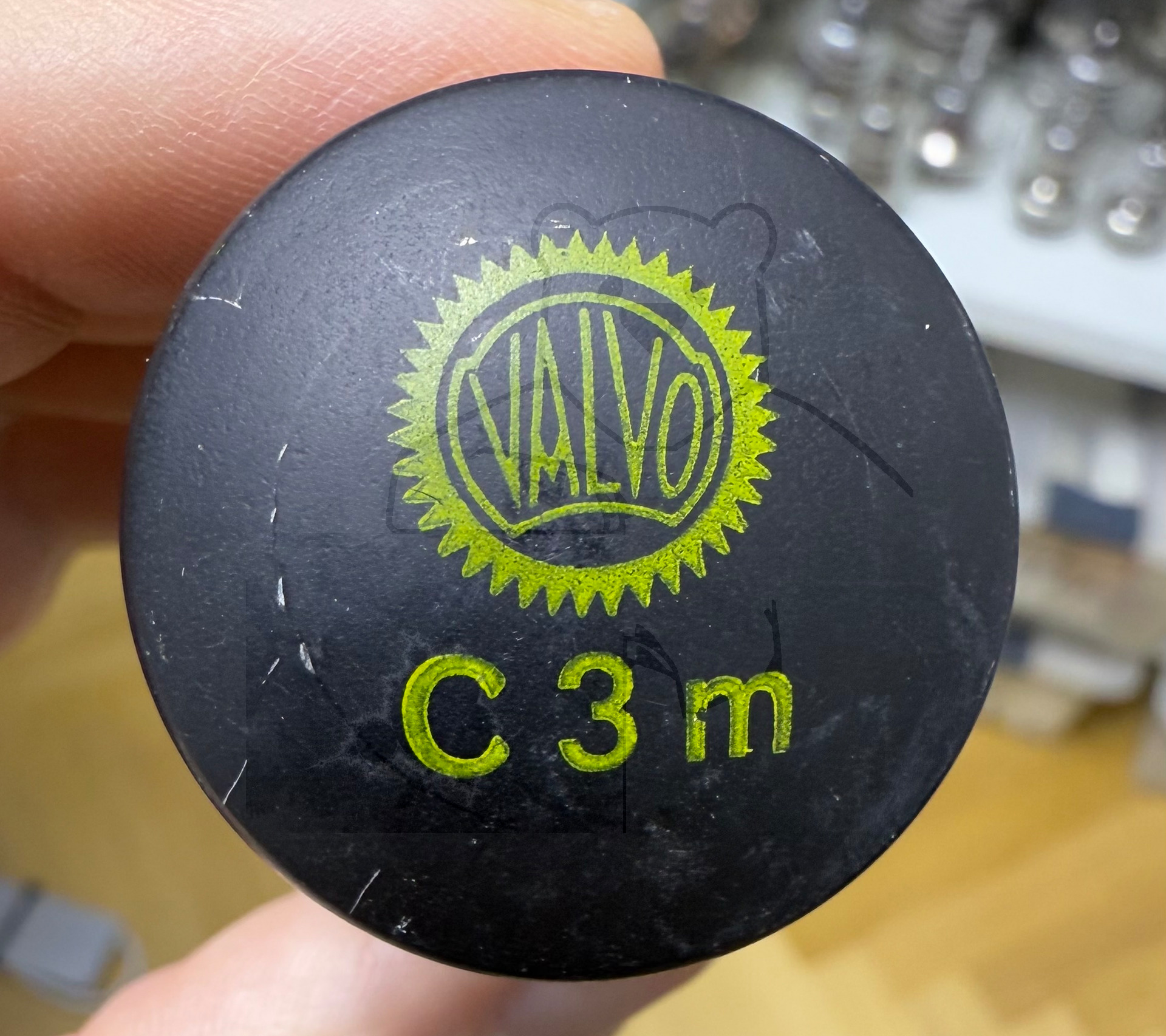

Röhre C3m #7980 Bild 2

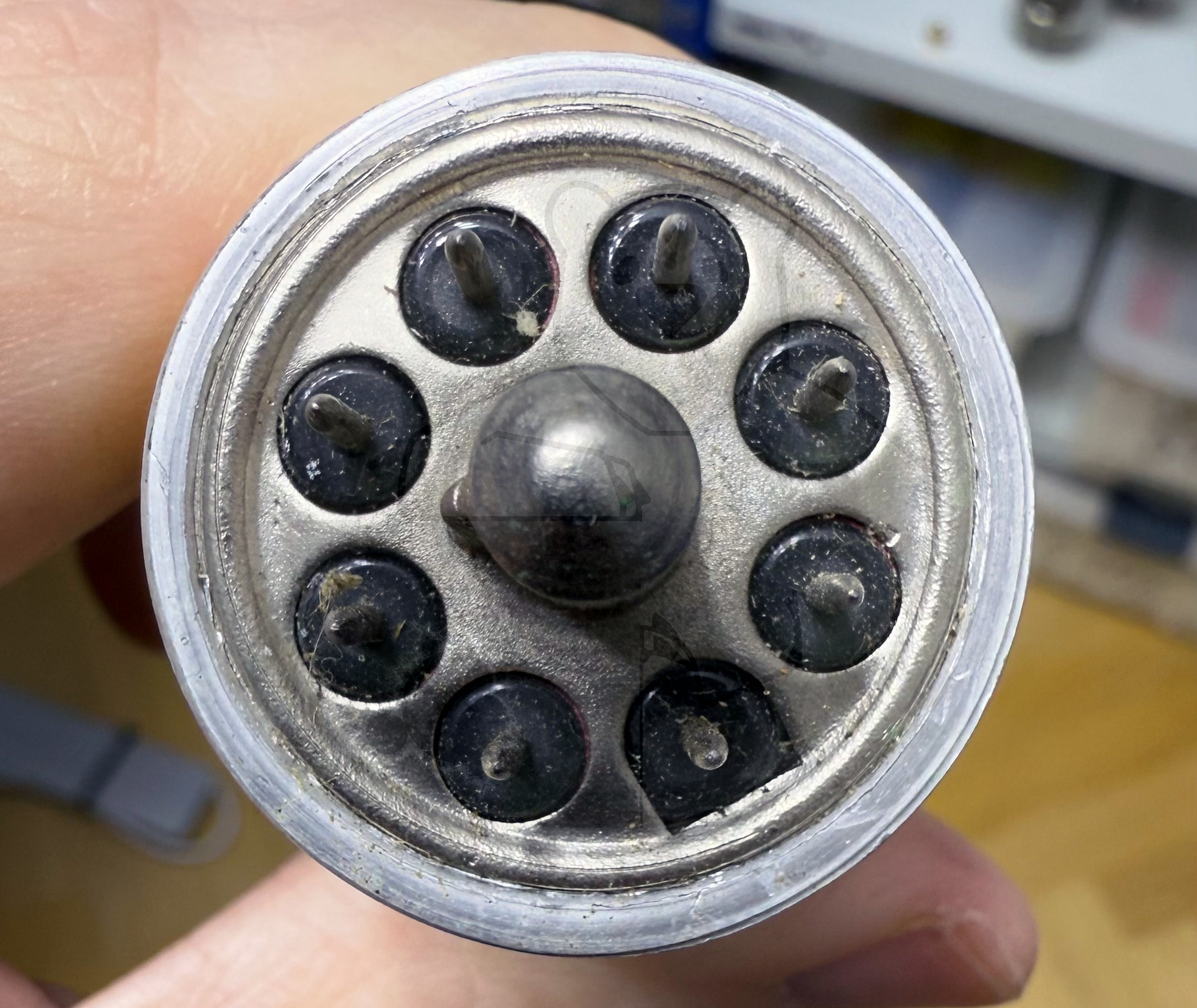

Röhre C3m #7980 Bild 3

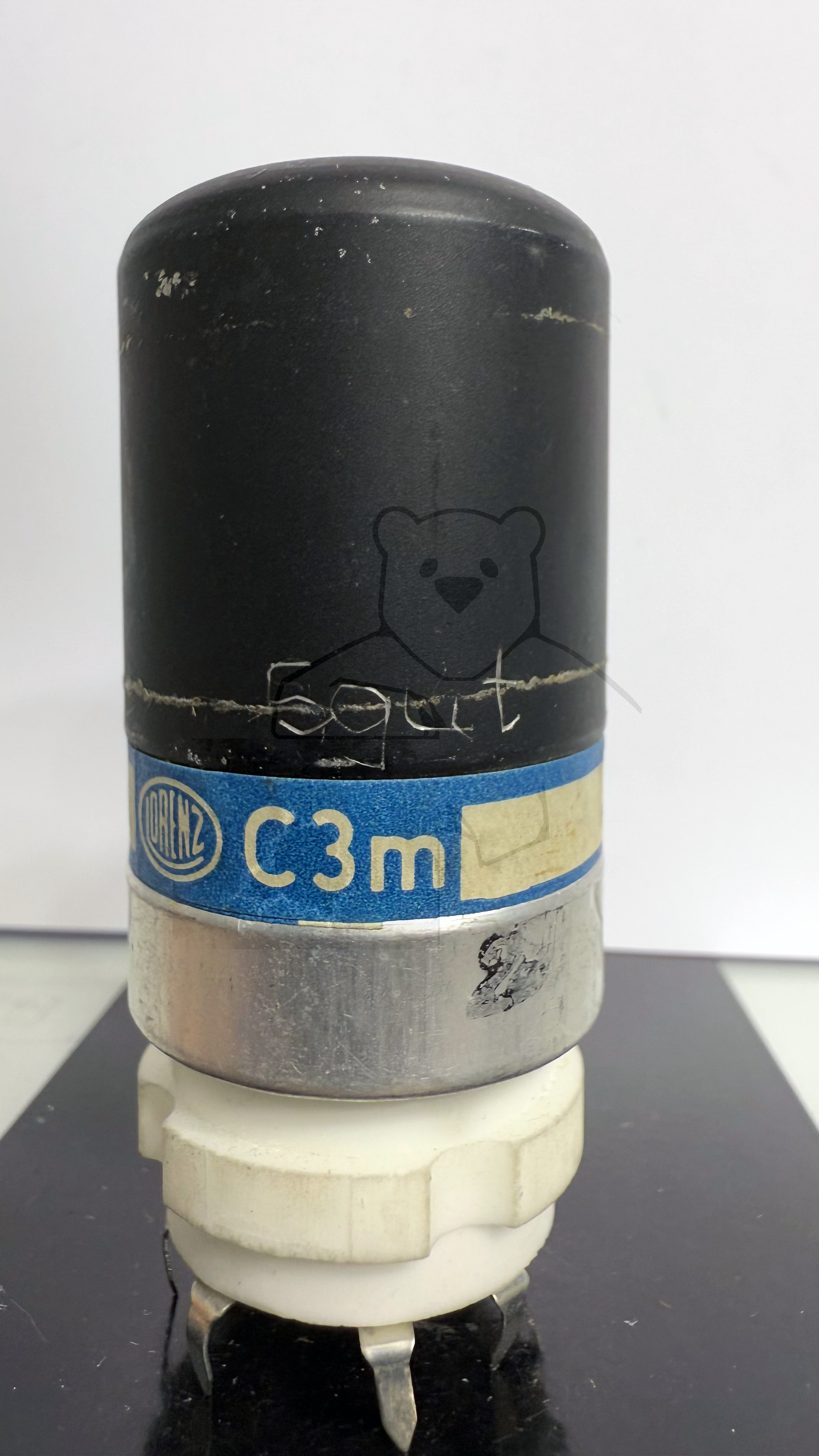

Röhre C3m #7981 Bild 1

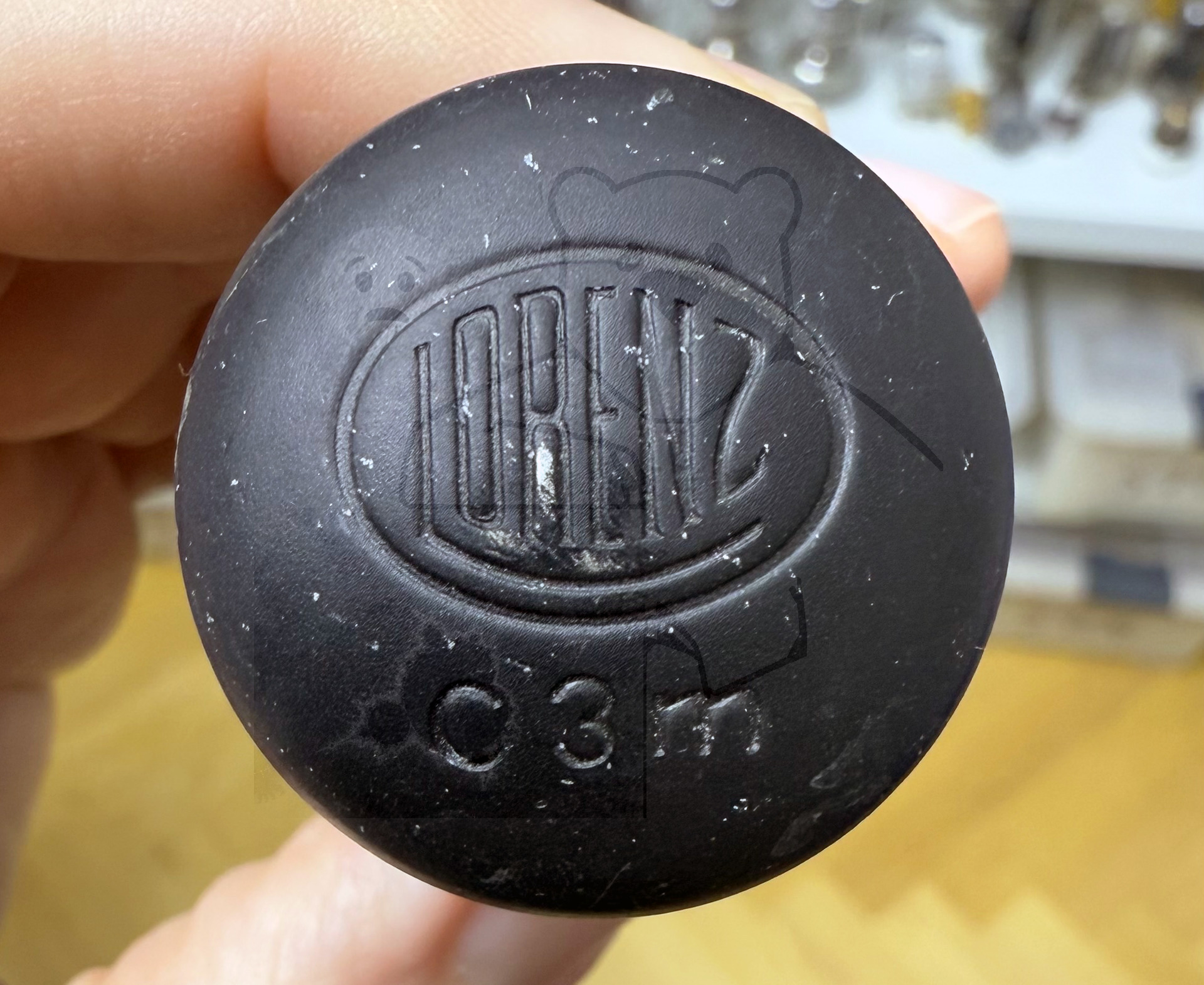

Röhre C3m #7981 Bild 2

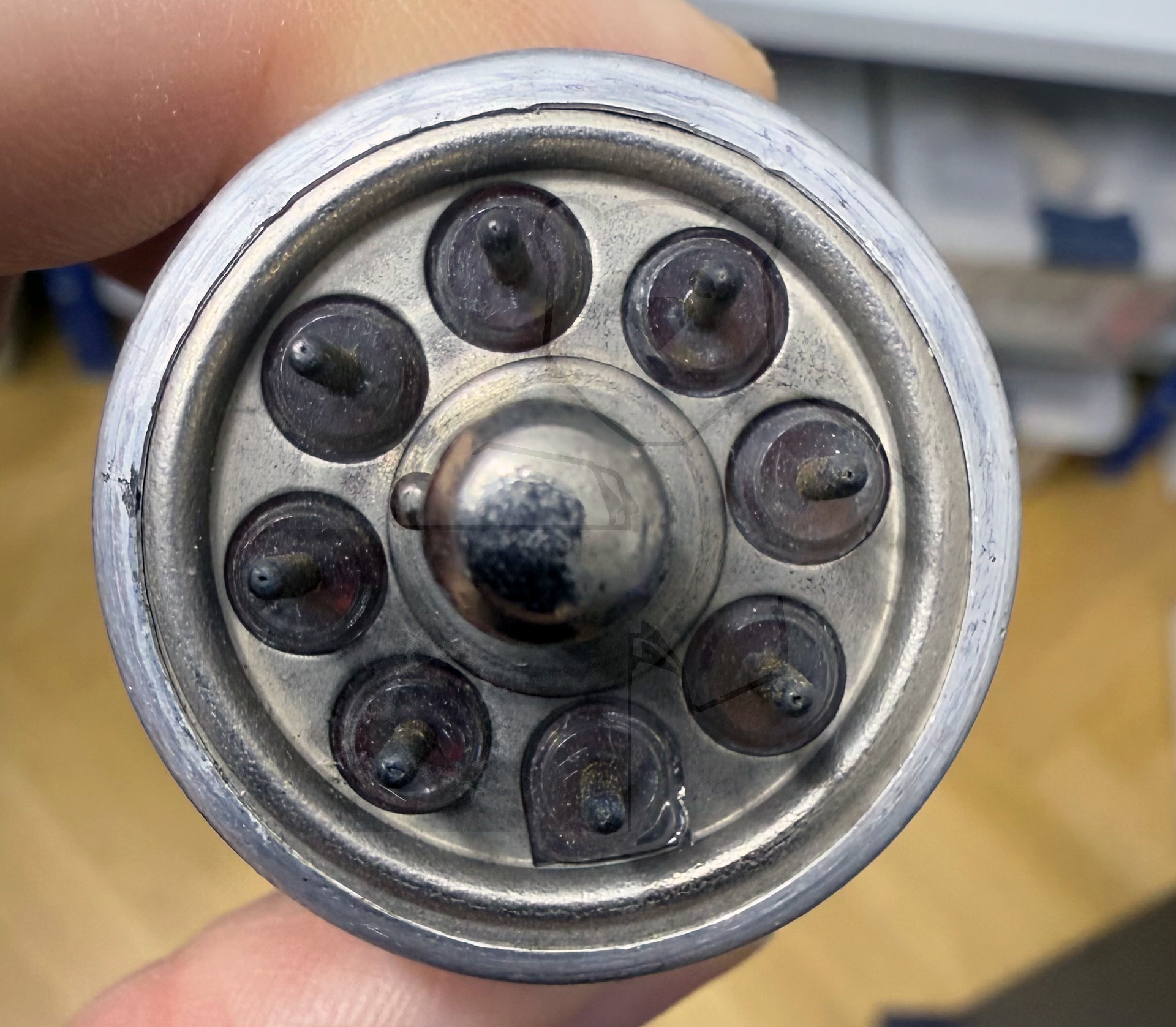

Röhre C3m #7981 Bild 3

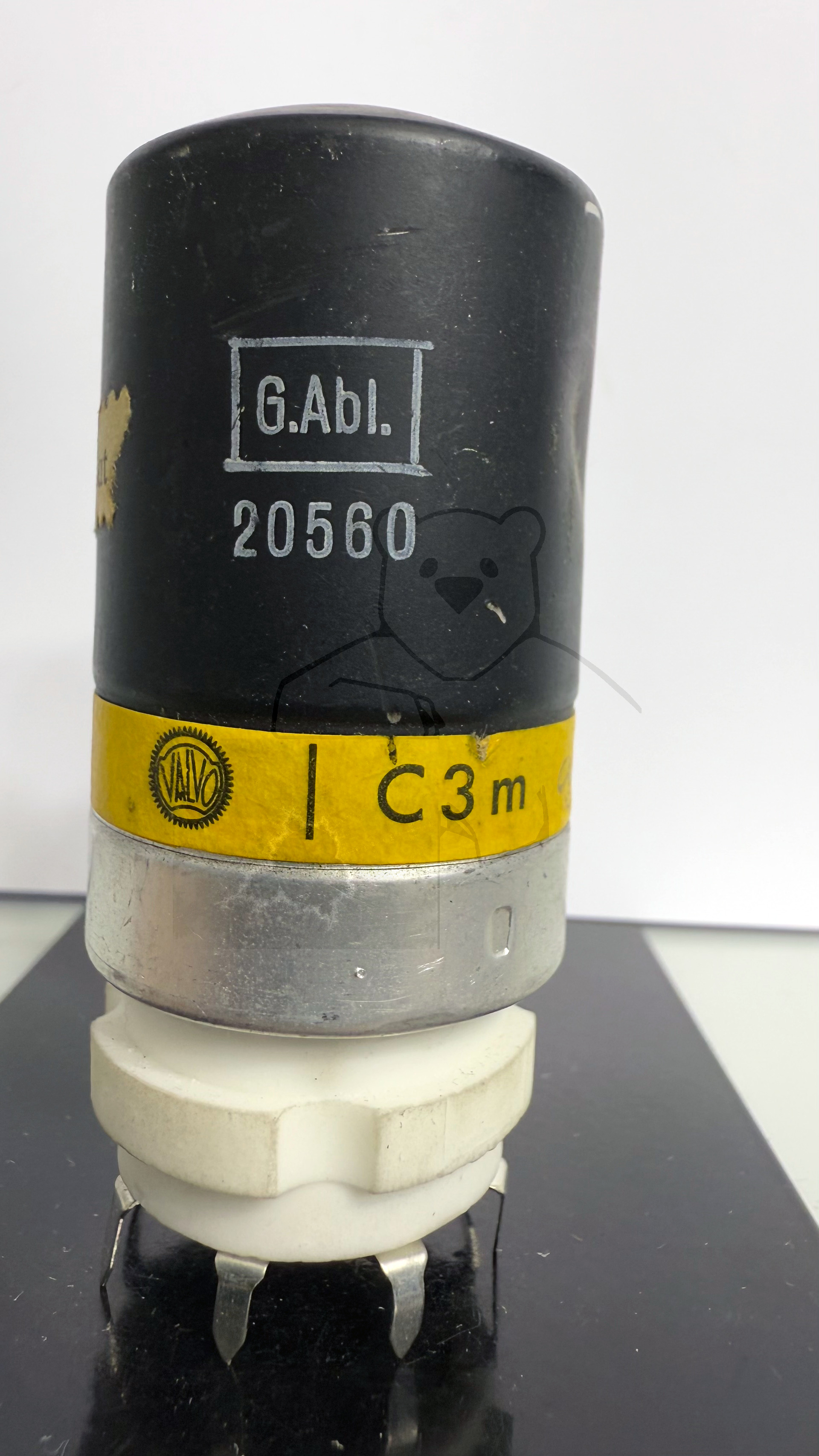

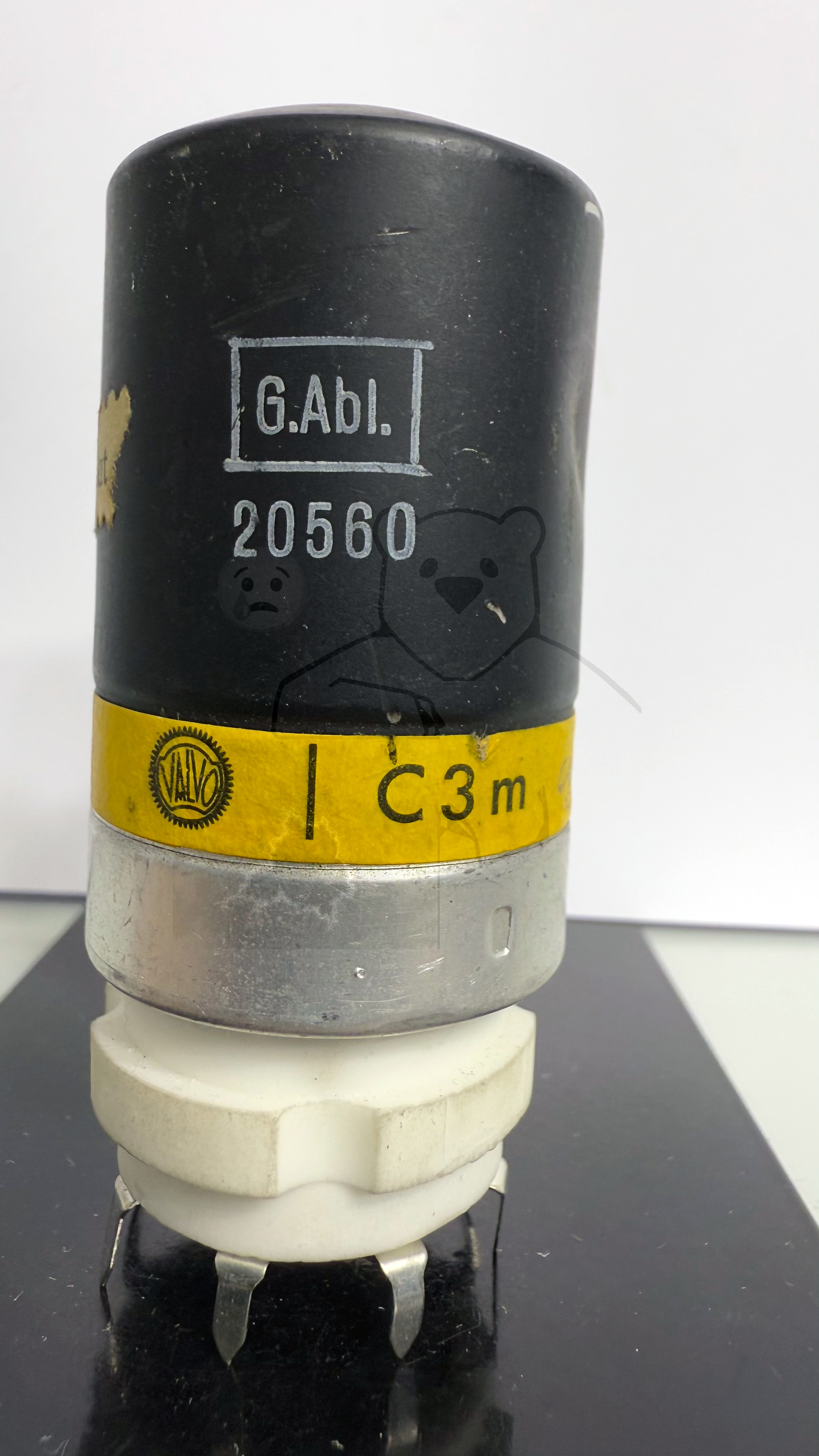

Röhre C3m #7982 Bild 1

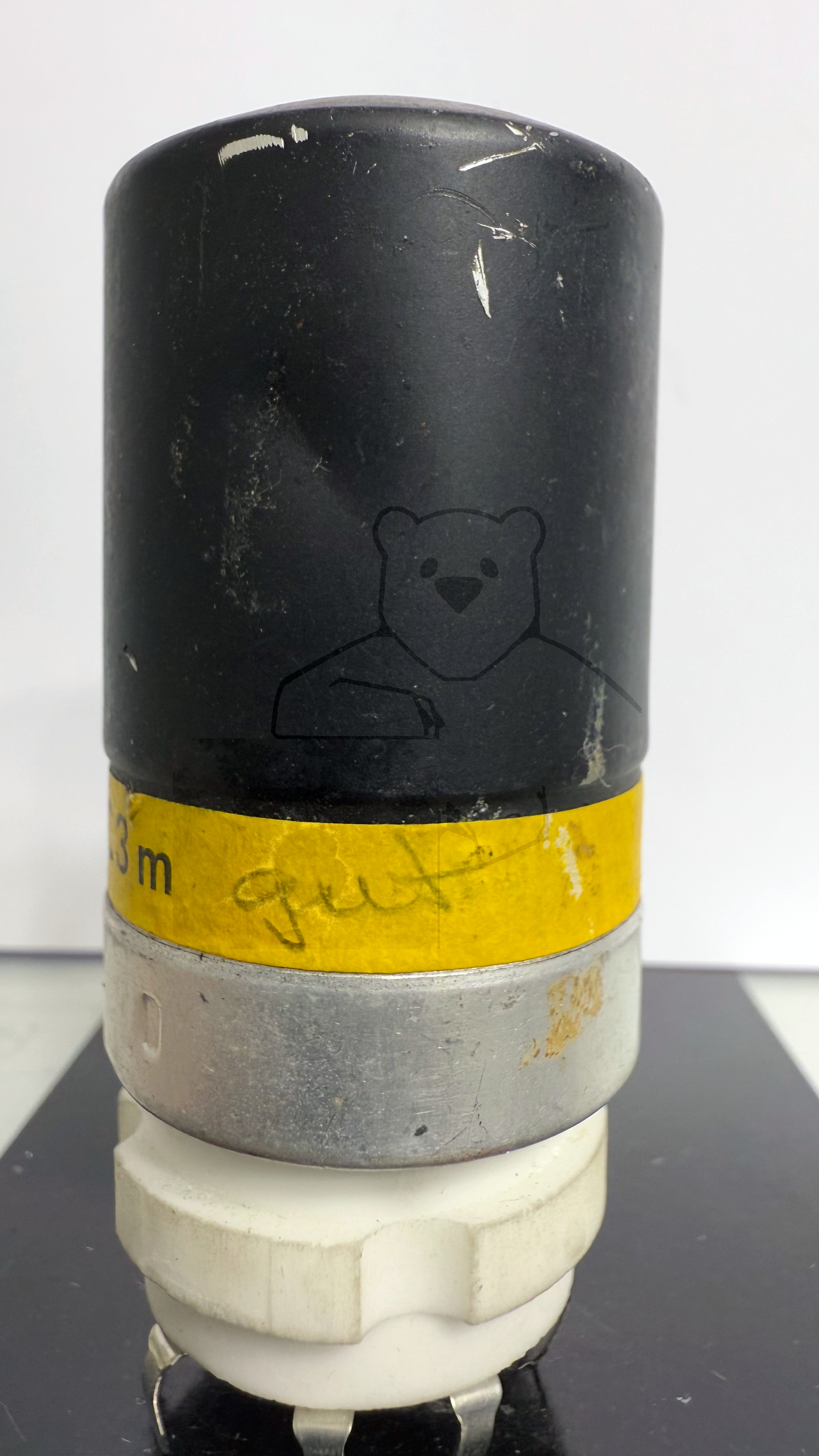

Röhre C3m #7982 Bild 2

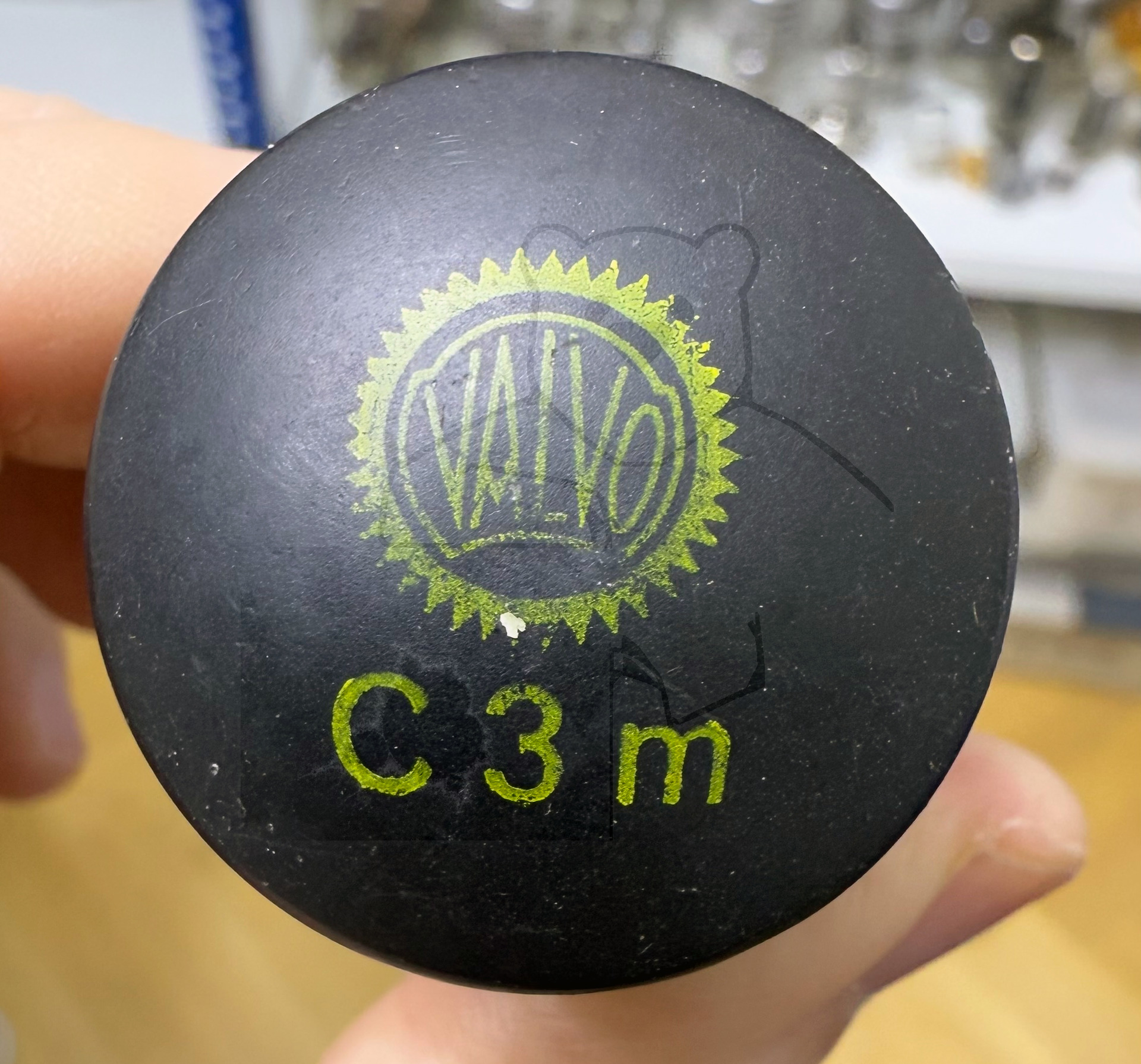

Röhre C3m #7982 Bild 3

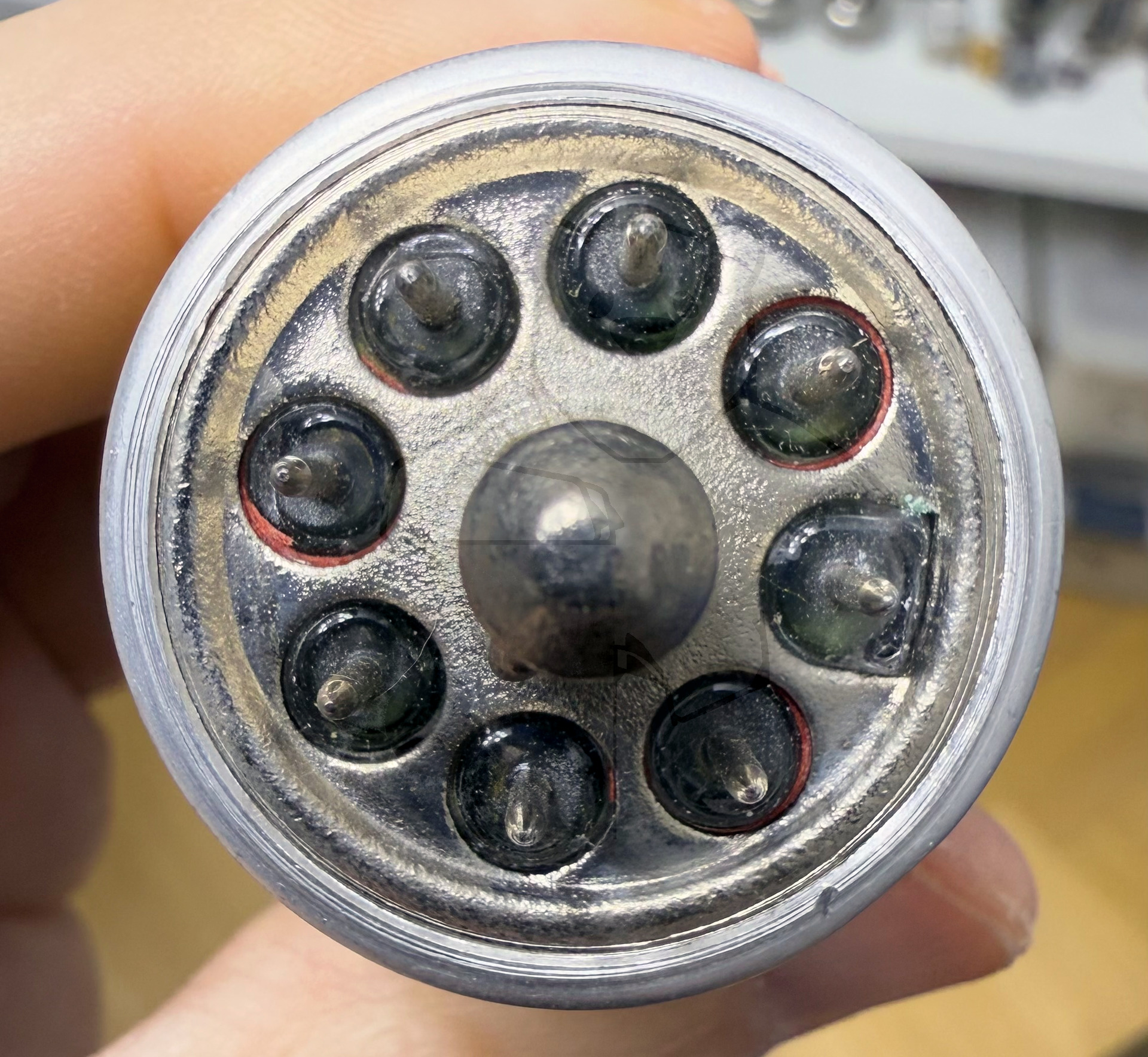

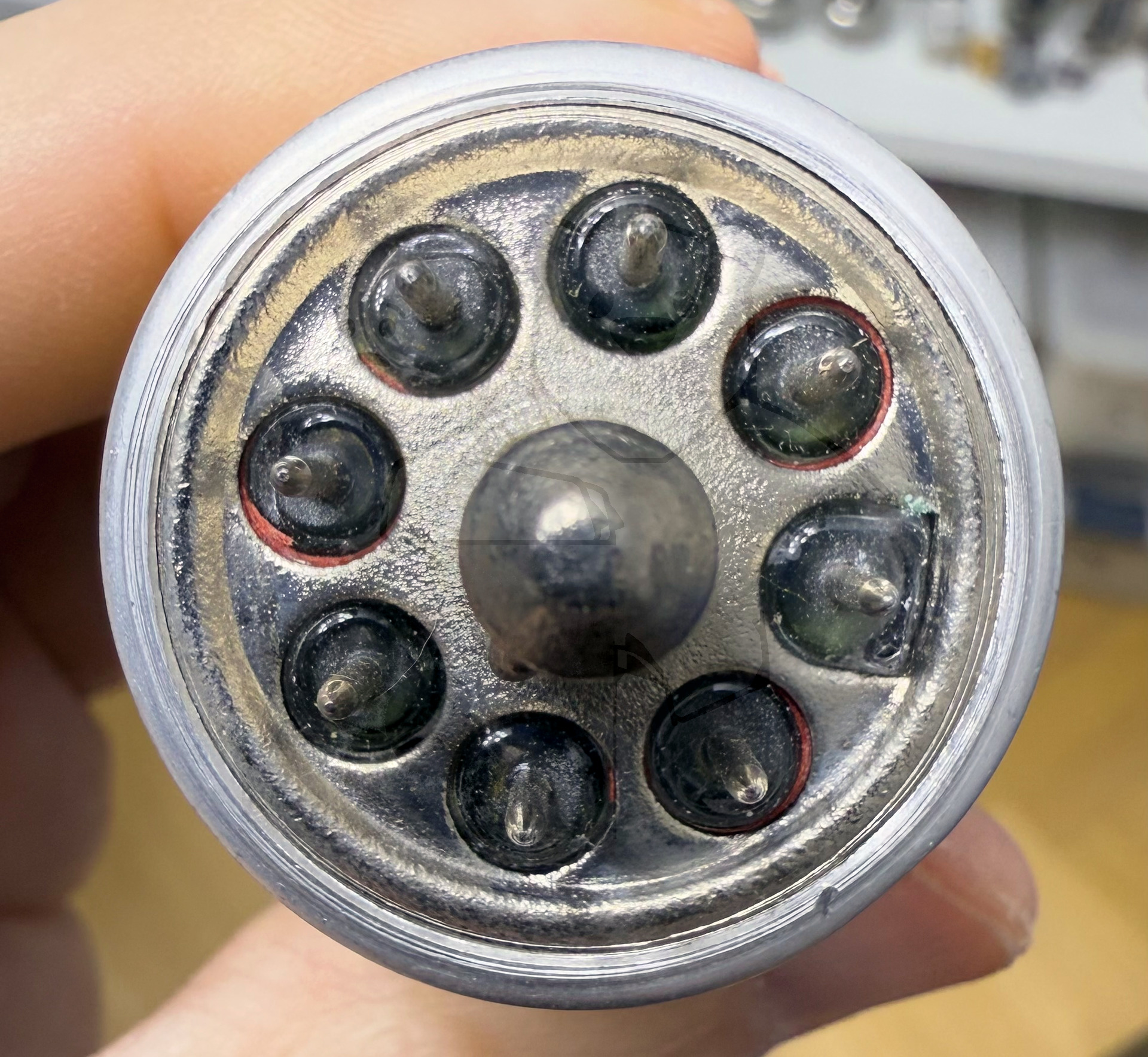

Röhre C3m #7982 Bild 4

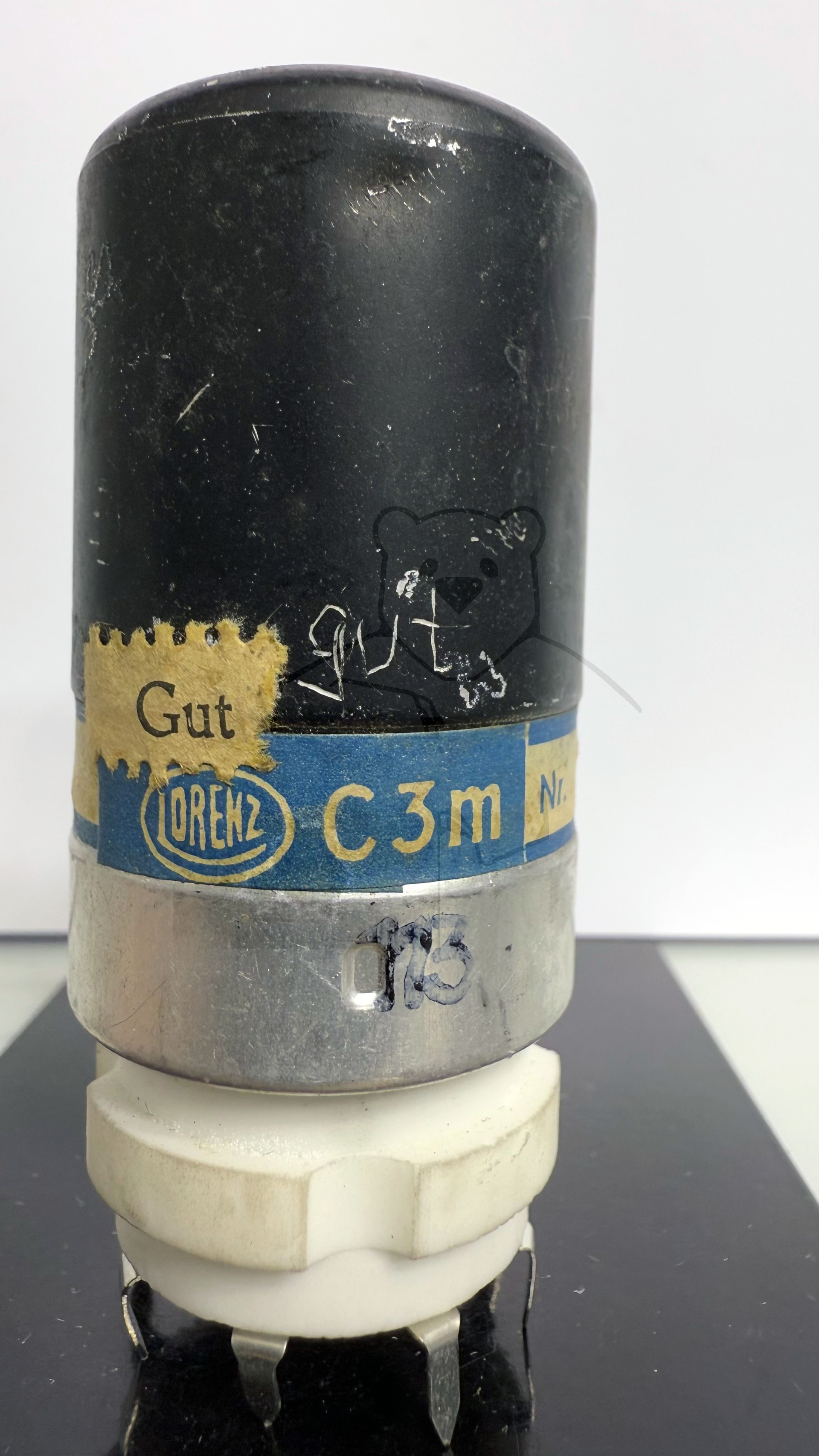

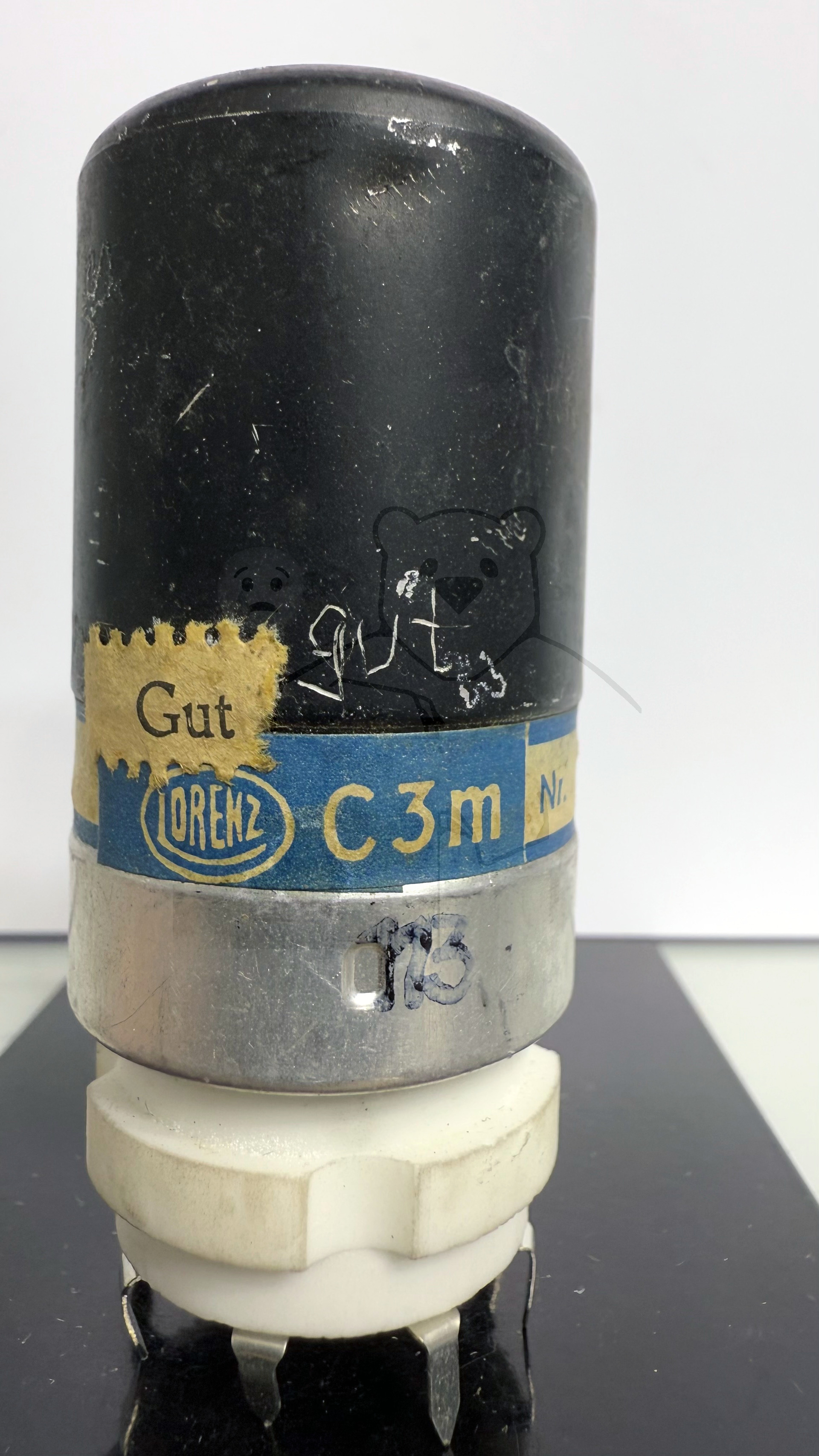

Röhre C3m #7983 Bild 1

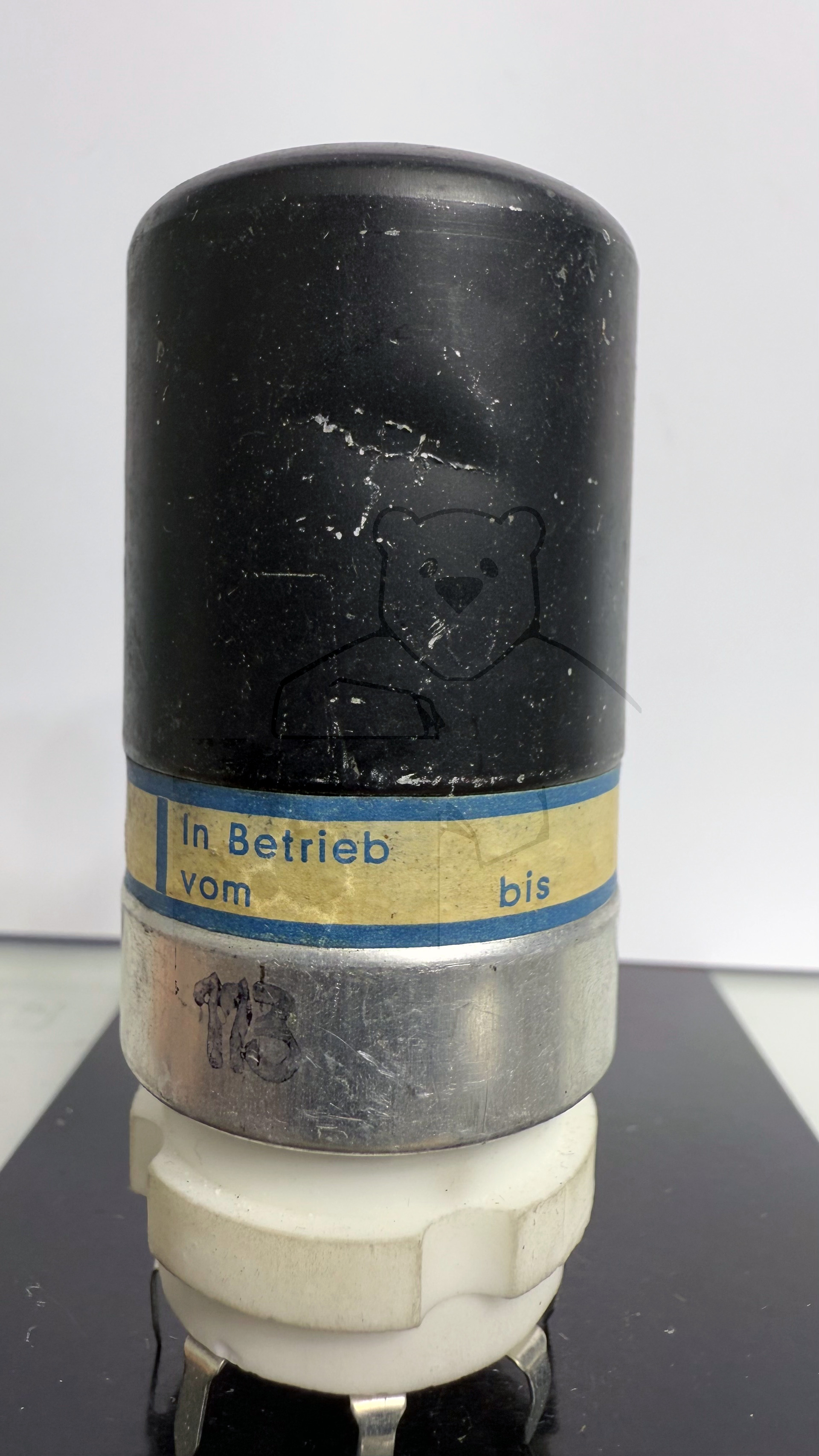

Röhre C3m #7983 Bild 2

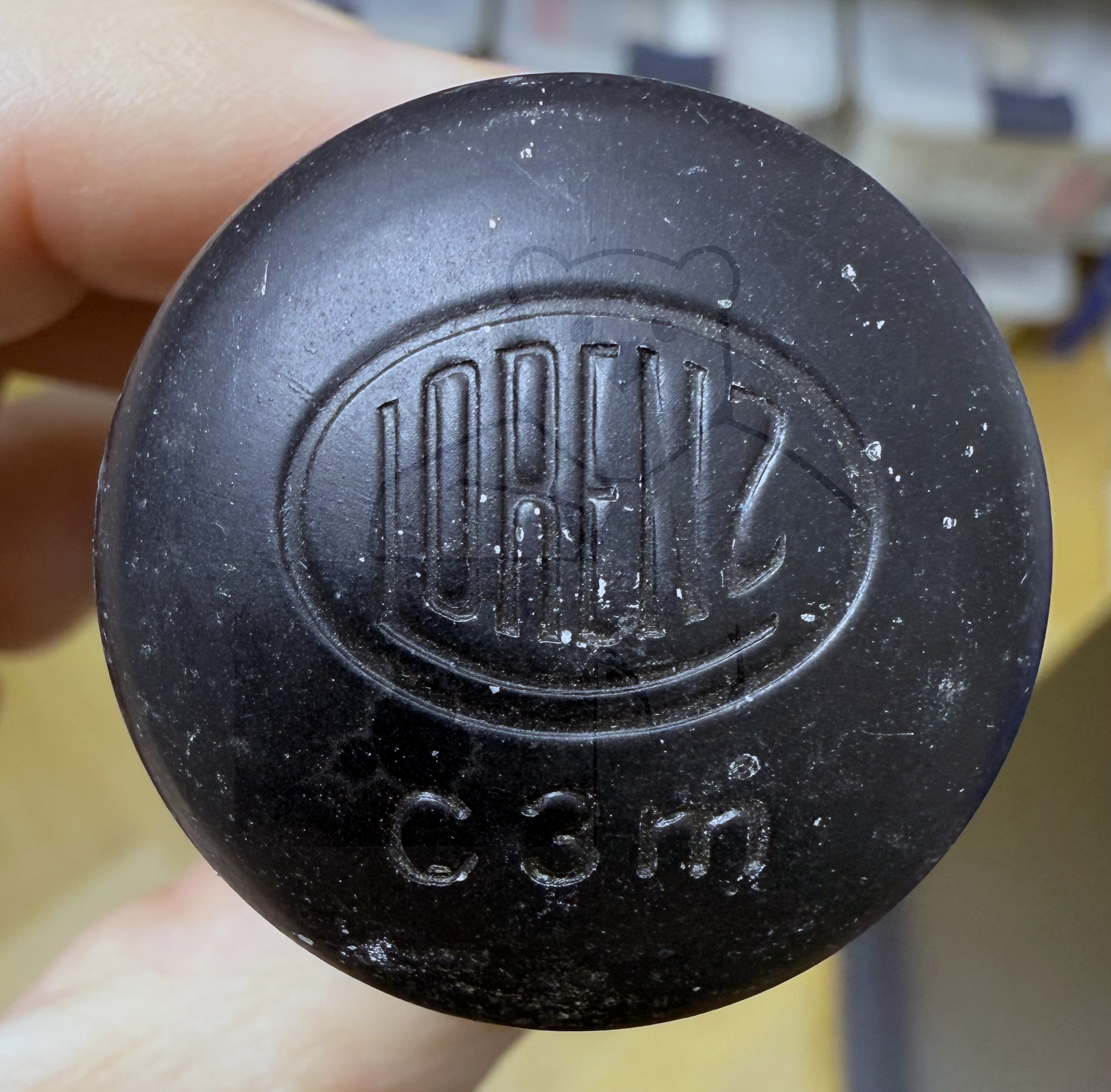

Röhre C3m #7983 Bild 3

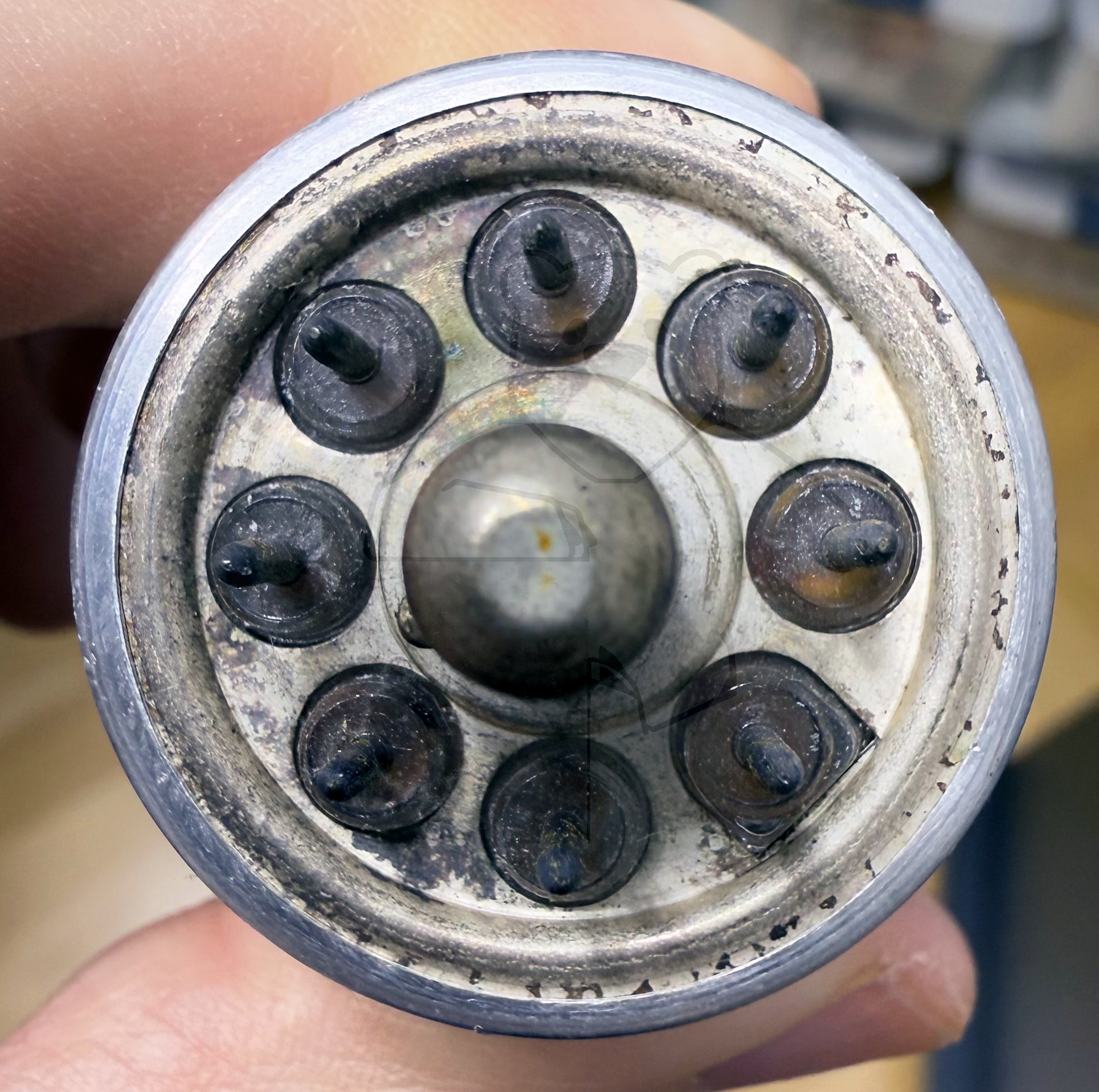

Röhre C3m #7983 Bild 4

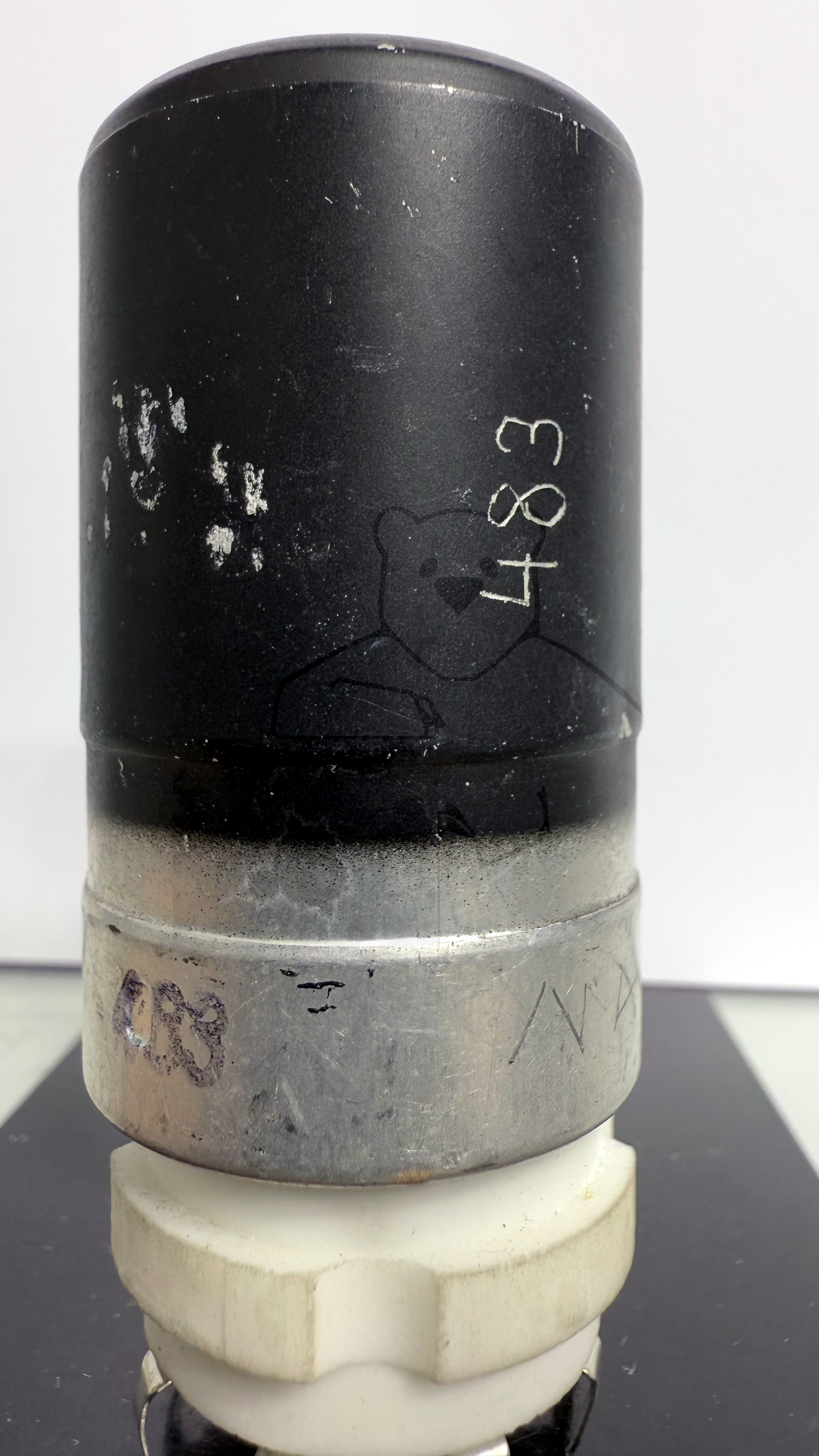

Röhre C3m #7984 Bild 1

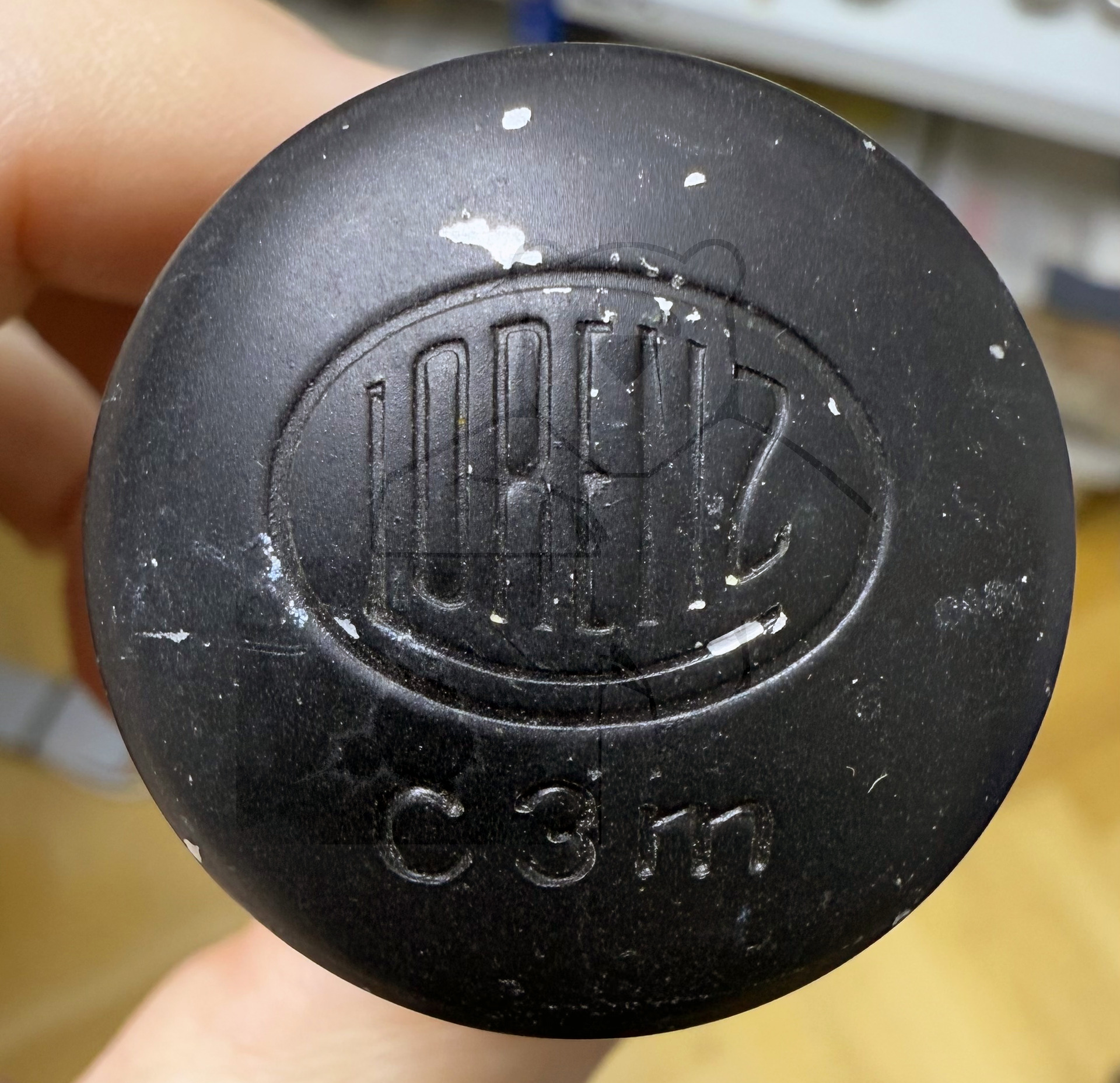

Röhre C3m #7984 Bild 2

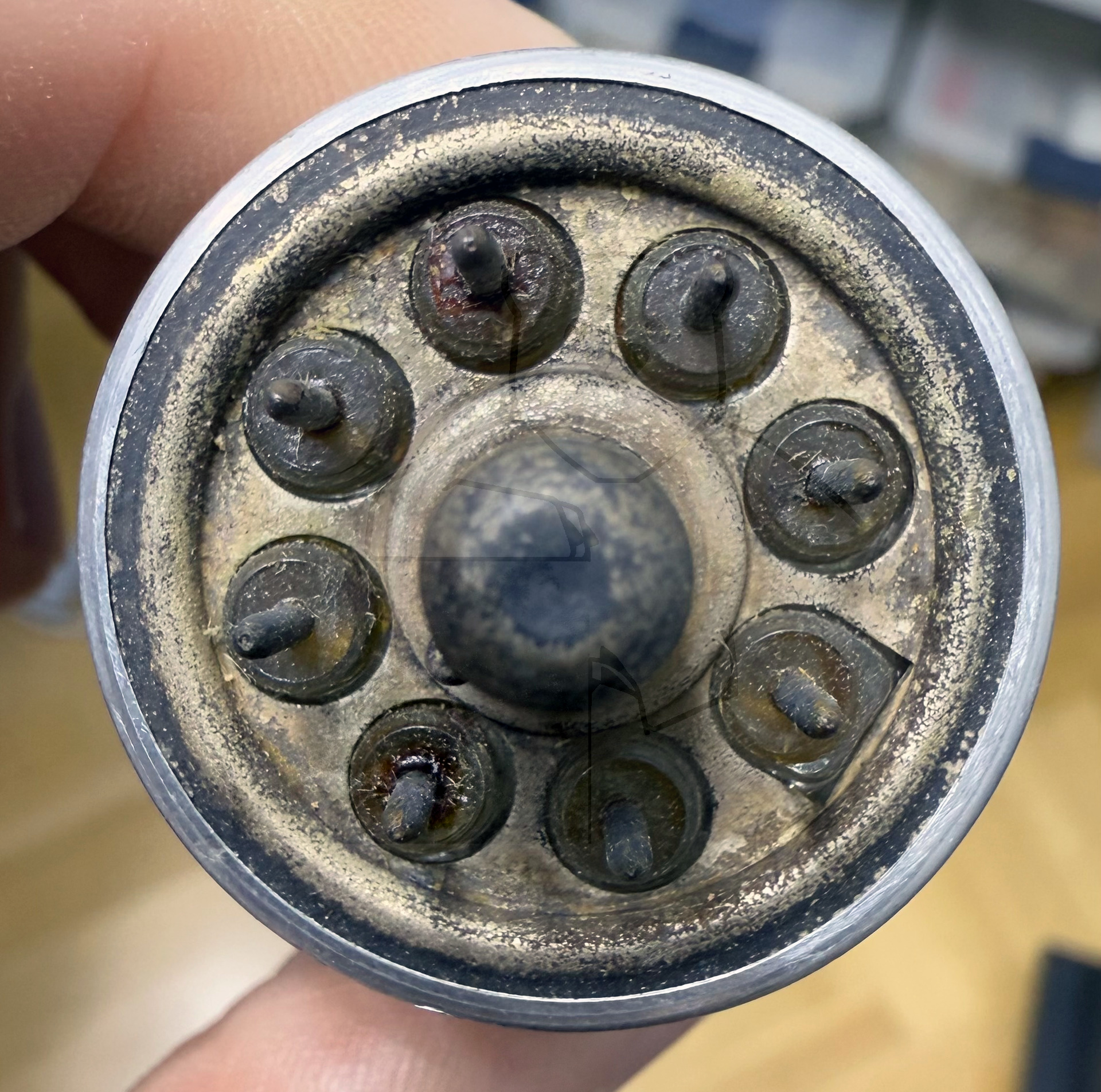

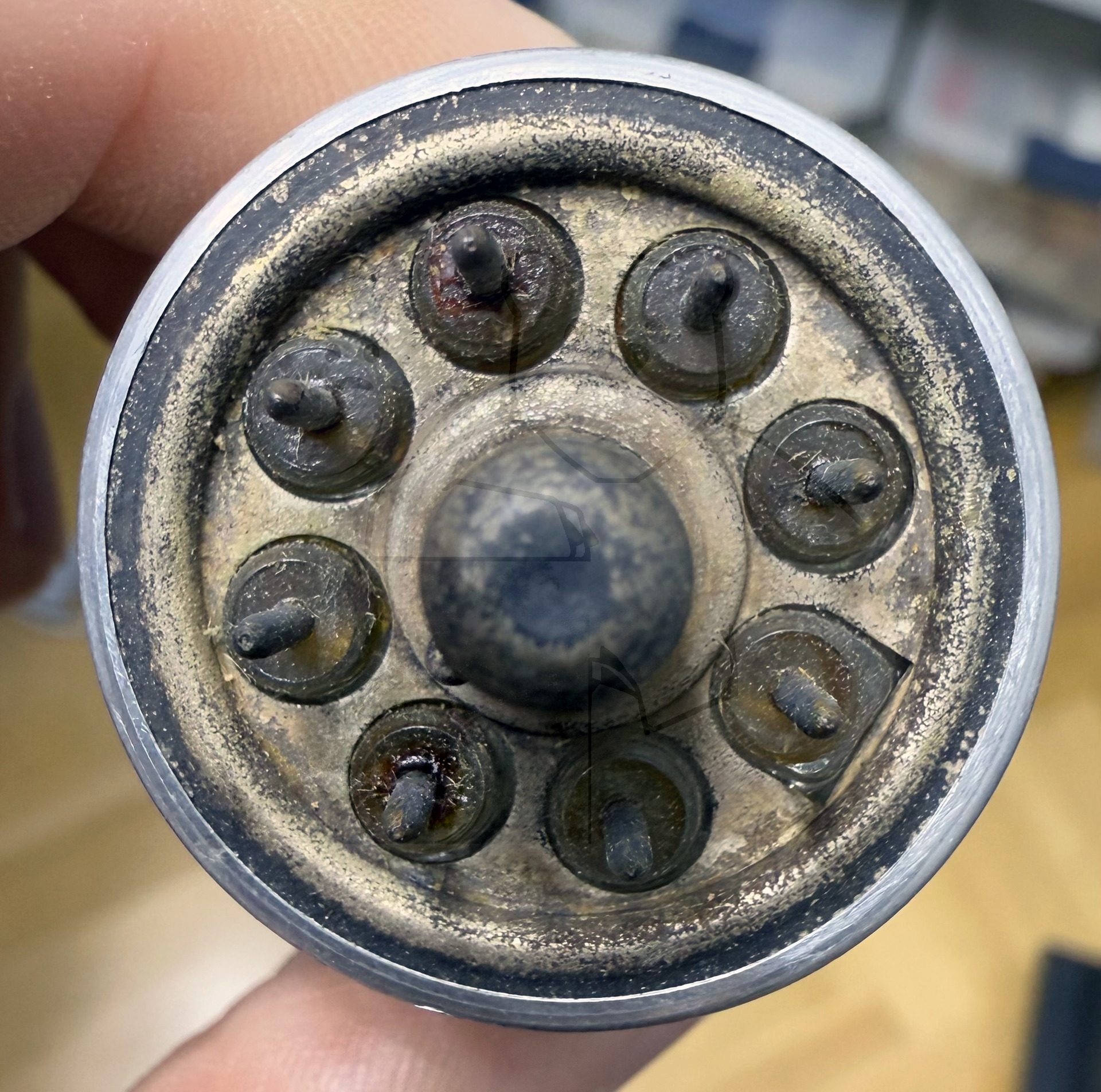

Röhre C3m #7984 Bild 3

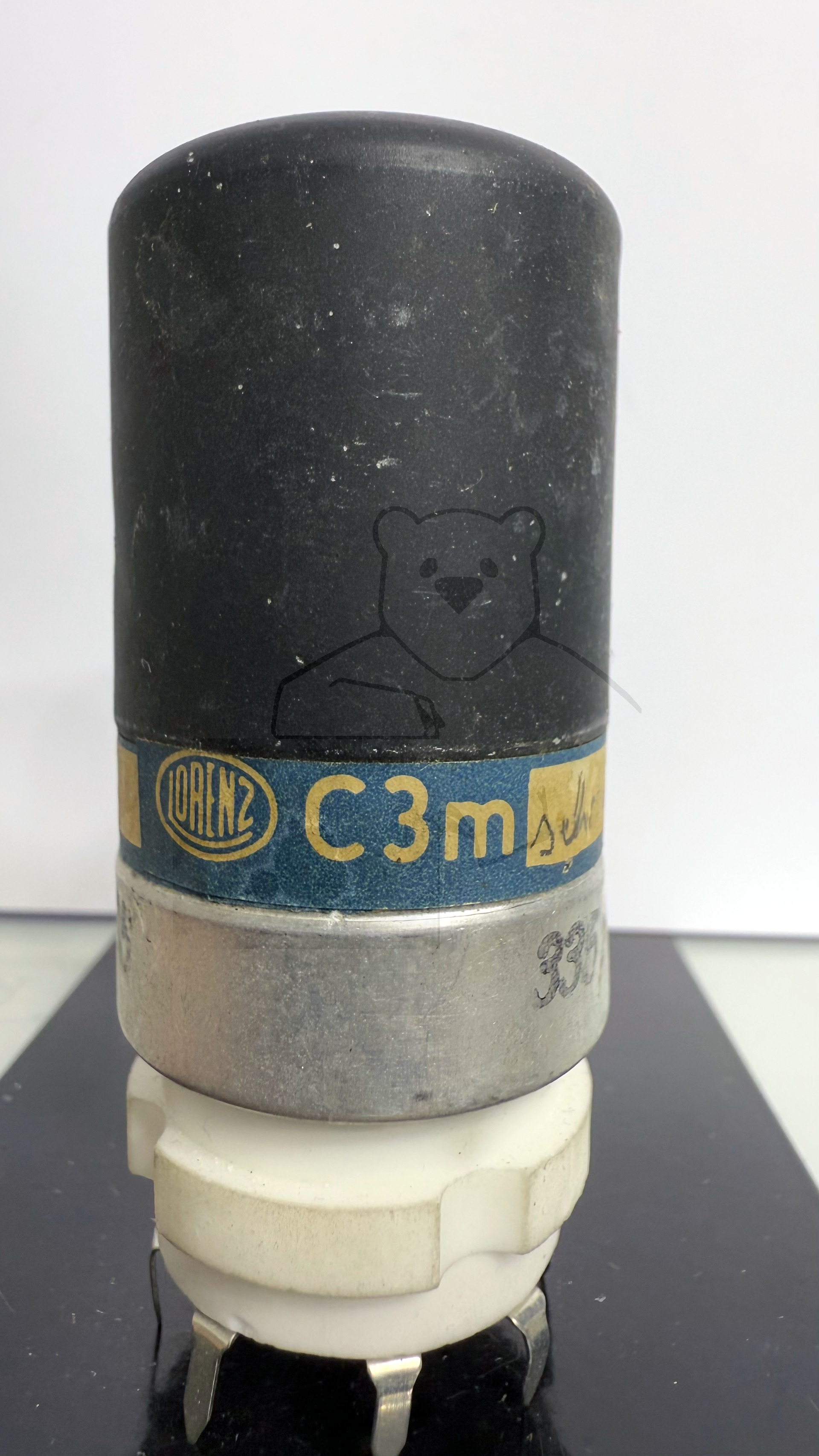

Röhre C3m #7985 Bild 1

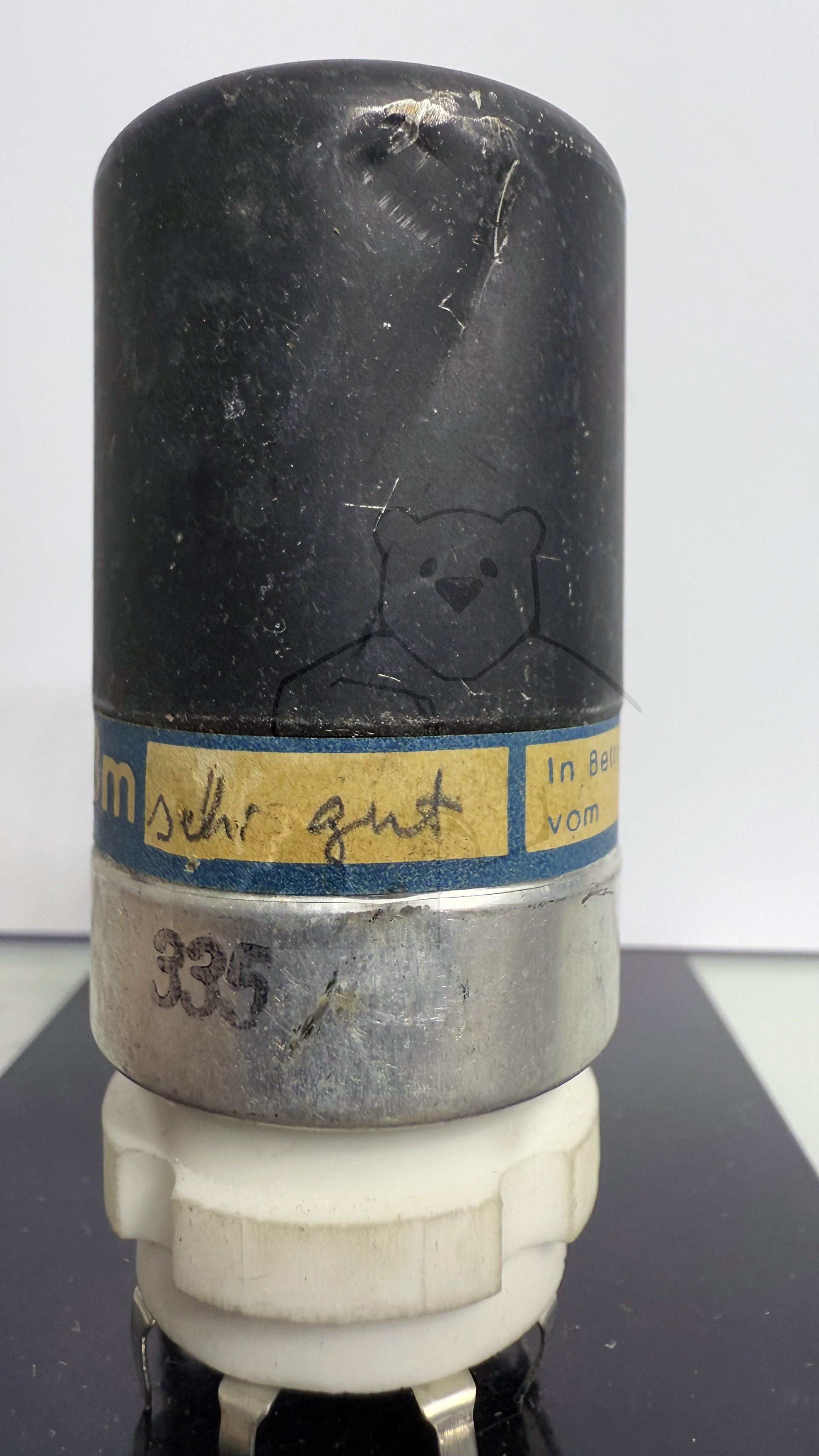

Röhre C3m #7985 Bild 2

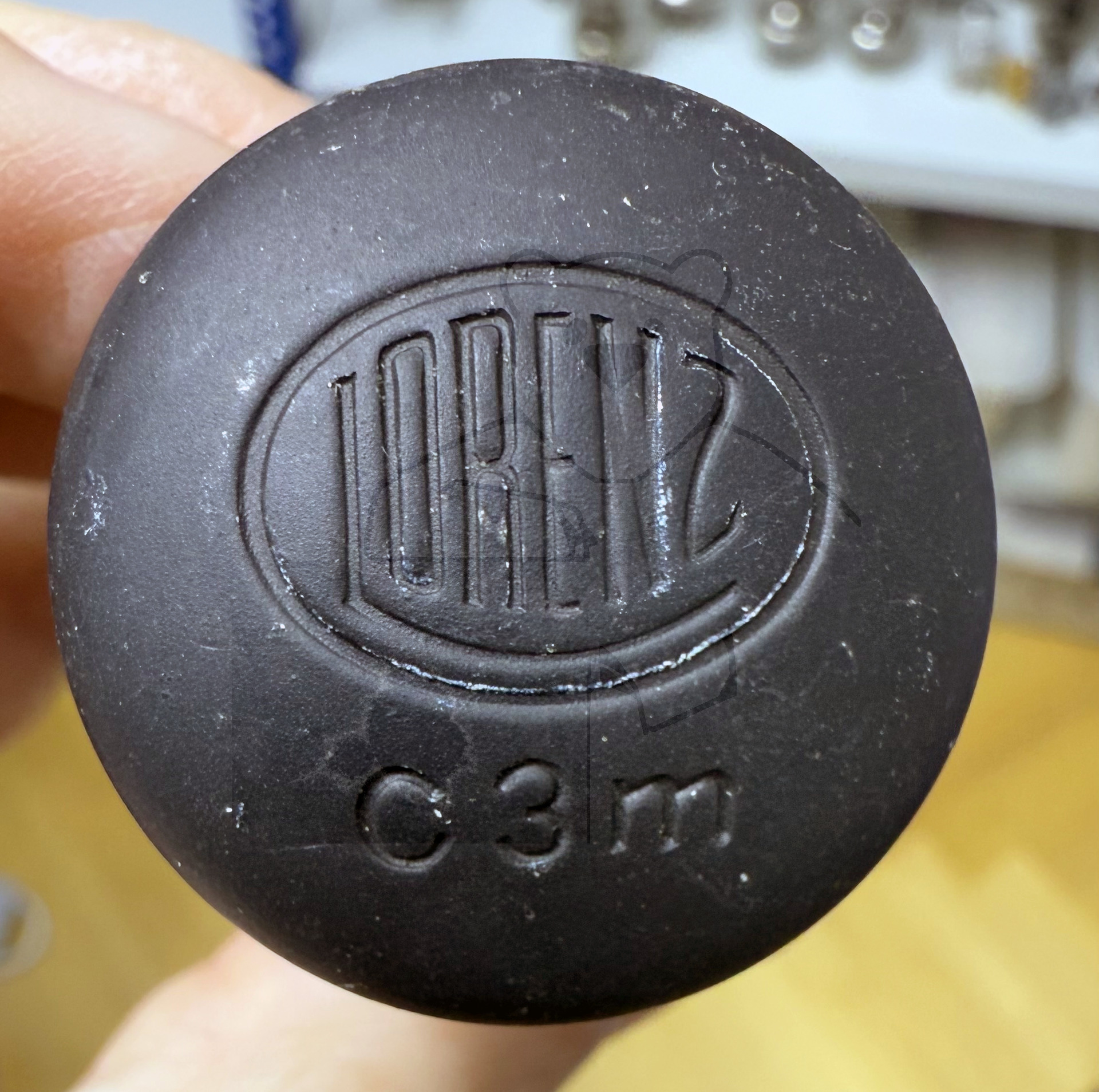

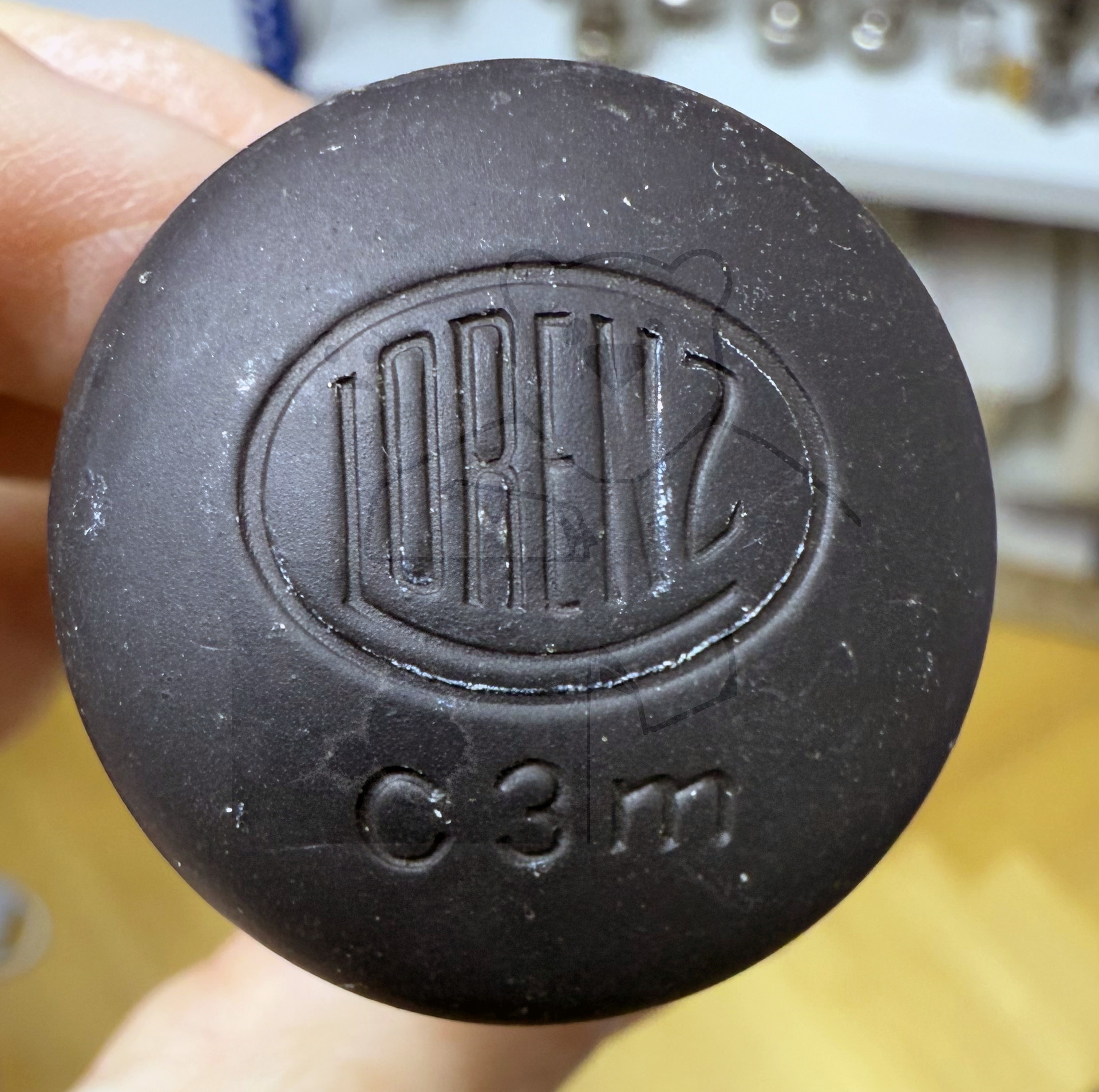

Röhre C3m #7985 Bild 3

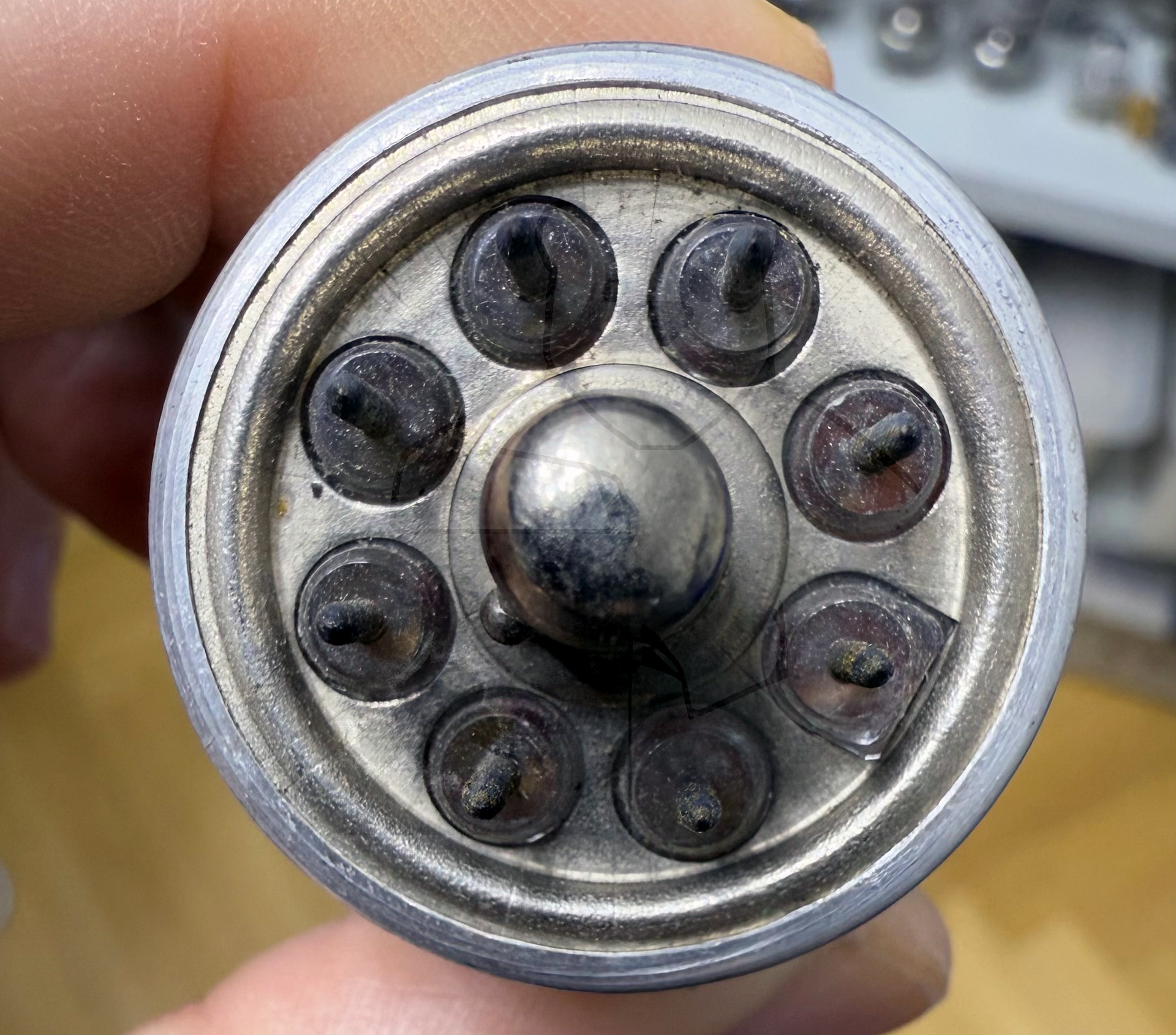

Röhre C3m #7985 Bild 4
🔎 Alle Röhren vom Typ C3m in der Sammlung
- → C3m Inventar: 04862 Hersteller: → SEL – Lorenz
- → C3m Inventar: 04863 Hersteller: → Lorenz
- → C3m Inventar: 04866 Hersteller: → Telefunken
- → C3m Inventar: 04867 Hersteller: → Lorenz
- → C3m Inventar: 04868 Hersteller: → SEL – Lorenz
- → C3m Inventar: 04869 Hersteller: → Telefunken
- → C3m Inventar: 04870 Hersteller: → SEL – Lorenz
- → C3m Inventar: 06231 Hersteller: → Telefunken
- → C3m Inventar: 07974 Hersteller: → Valvo
- → C3m Inventar: 07975 Hersteller: → Valvo
- → C3m Inventar: 07976 Hersteller: → Lorenz
- → C3m Inventar: 07977 Hersteller: → Lorenz
- → C3m Inventar: 07978 Hersteller: → Lorenz
- → C3m Inventar: 07979 Hersteller: → Lorenz
- → C3m Inventar: 07980 Hersteller: → Valvo
- → C3m Inventar: 07981 Hersteller: → Lorenz
- → C3m Inventar: 07982 Hersteller: → Valvo
- → C3m Inventar: 07983 Hersteller: → Lorenz
- → C3m Inventar: 07984 Hersteller: → Lorenz
- → C3m Inventar: 07985 Hersteller: → Lorenz
- → C3m Inventar: 08488 Hersteller: → Telefunken
- → C3m Inventar: 08489 Hersteller: → Telefunken
