đ Beschreibung der Röhre: Bh
| Name | Bh |
| Vergleichsname | TS28 |
| Heizspannung (Volt) | 3,8 |
| Heizstrom (AmpĂšre) | 0,16 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 5pol. â Liste aller Röhren mit: Postroehre, 5pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 10.08.2018 06:19:46 |
đ Beschreibung der Systeme fĂŒr die Röhre: Bh
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 3 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 5 |
| Abschirmung | 4 |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

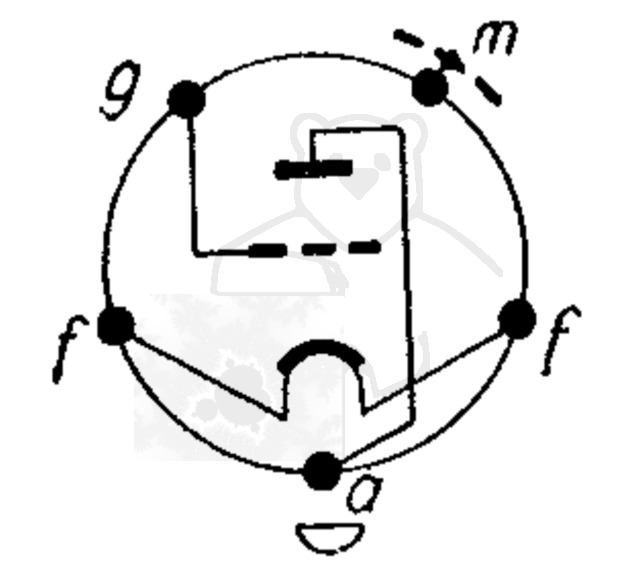

đ Sockelschaltung der Bh
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: Bh
Pruefkarte Bh - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: Bh

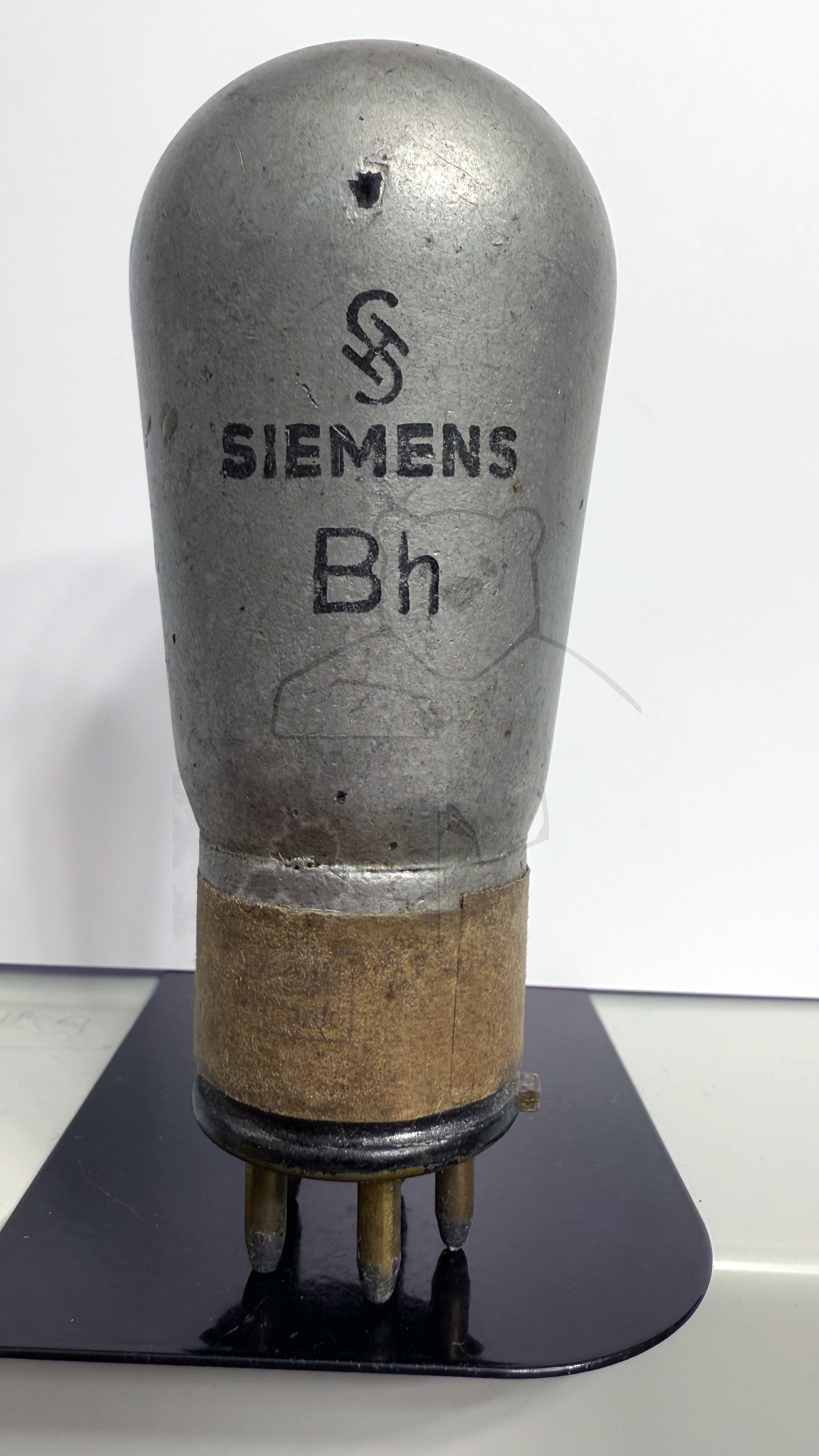

Röhre Bh #7887 Bild 1
Röhre Bh #7887 Bild 2
Röhre Bh #7887 Bild 3
Röhre Bh #7887 Bild 4
đ Alle Röhren vom Typ Bh in der Sammlung
- â Bh Inventar: 07887 Hersteller: â Siemens
