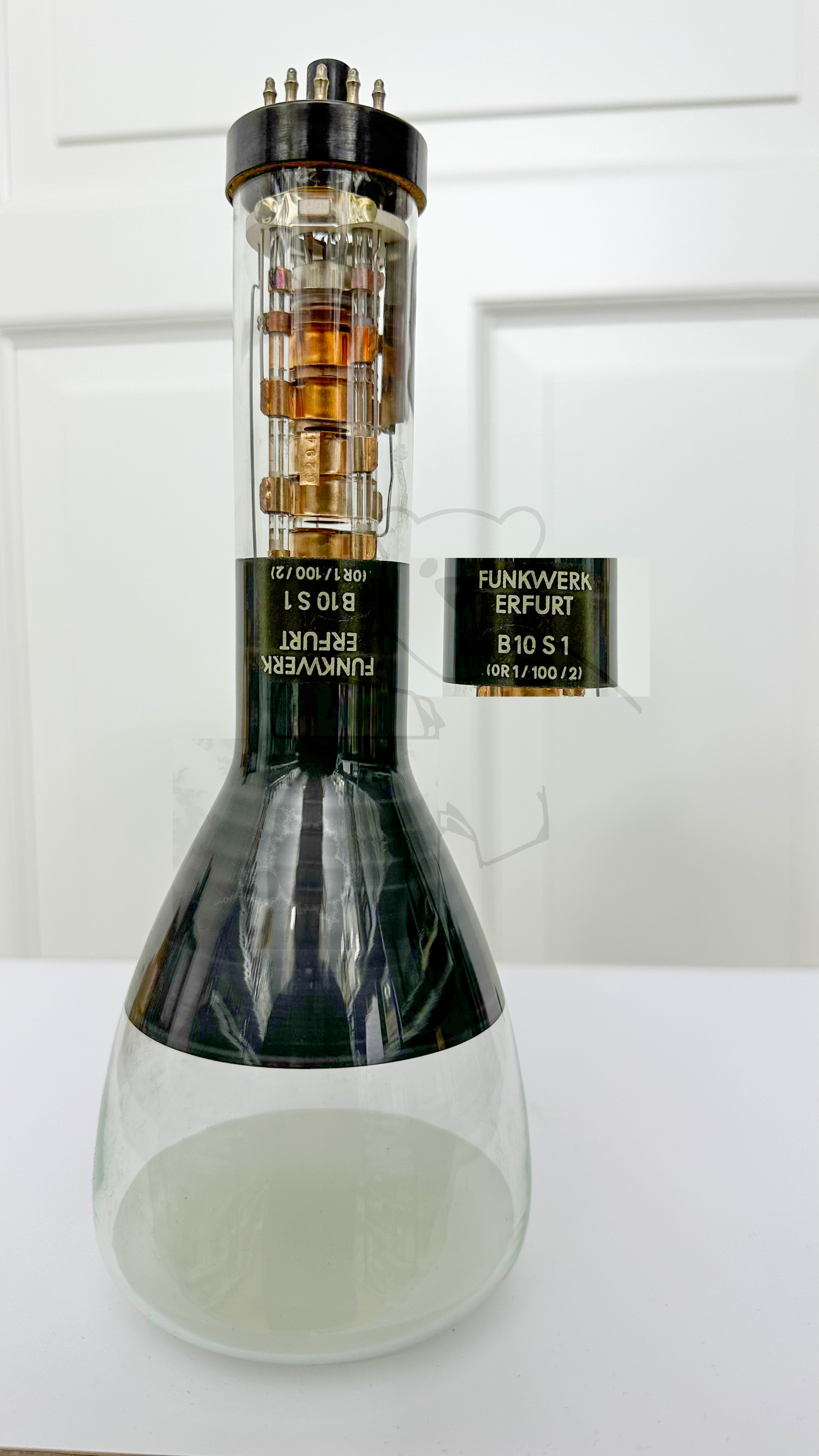

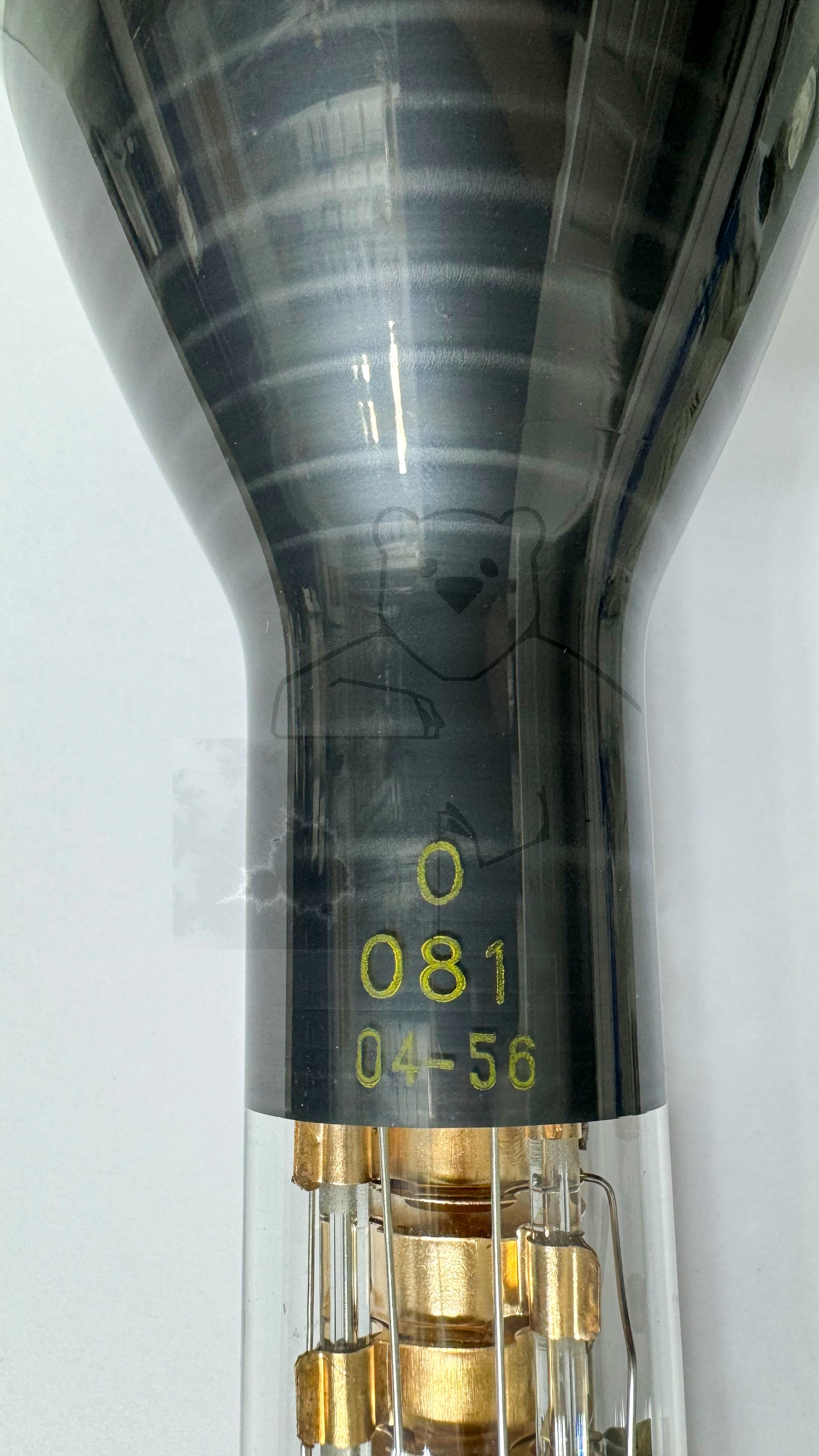

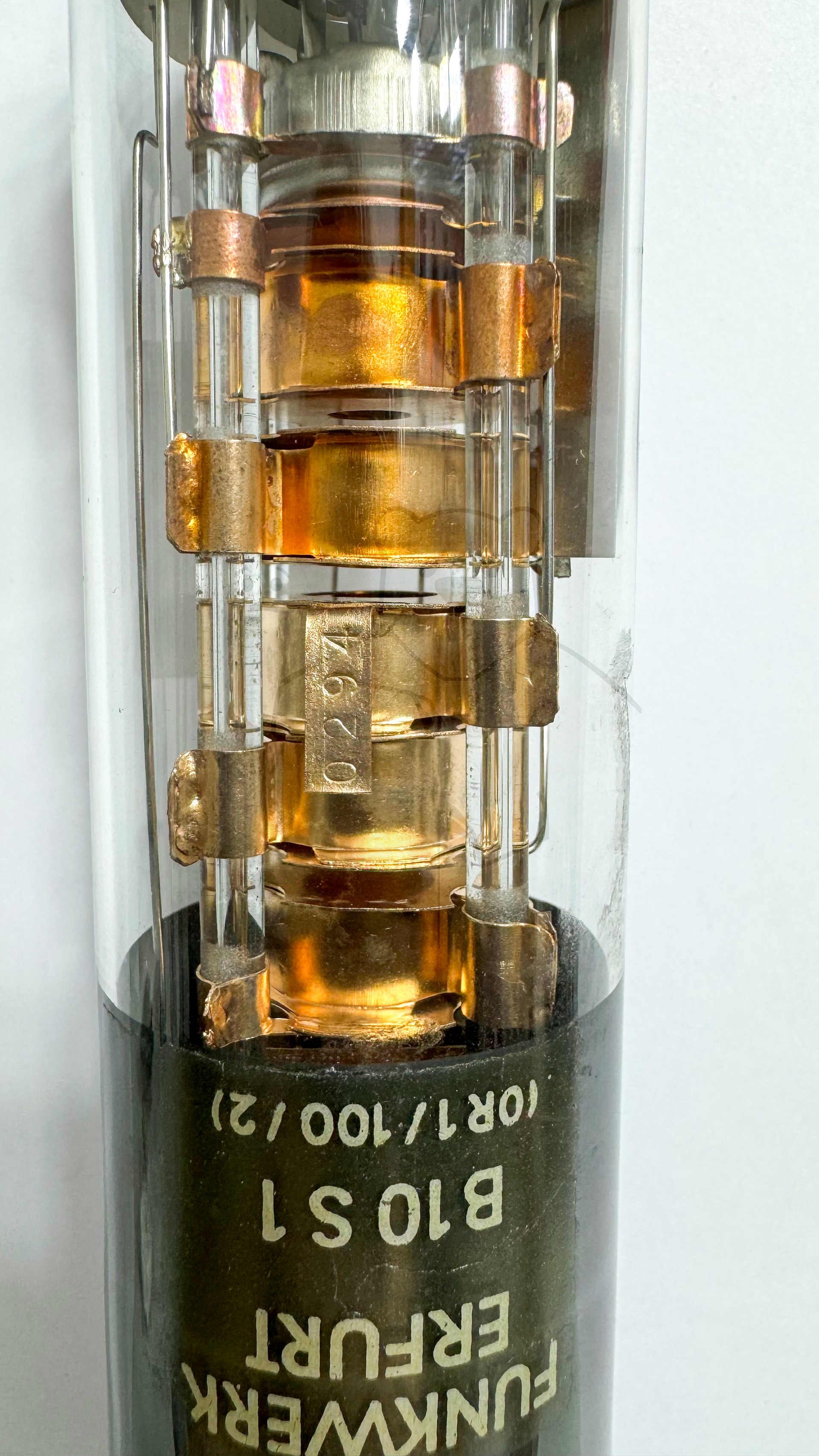

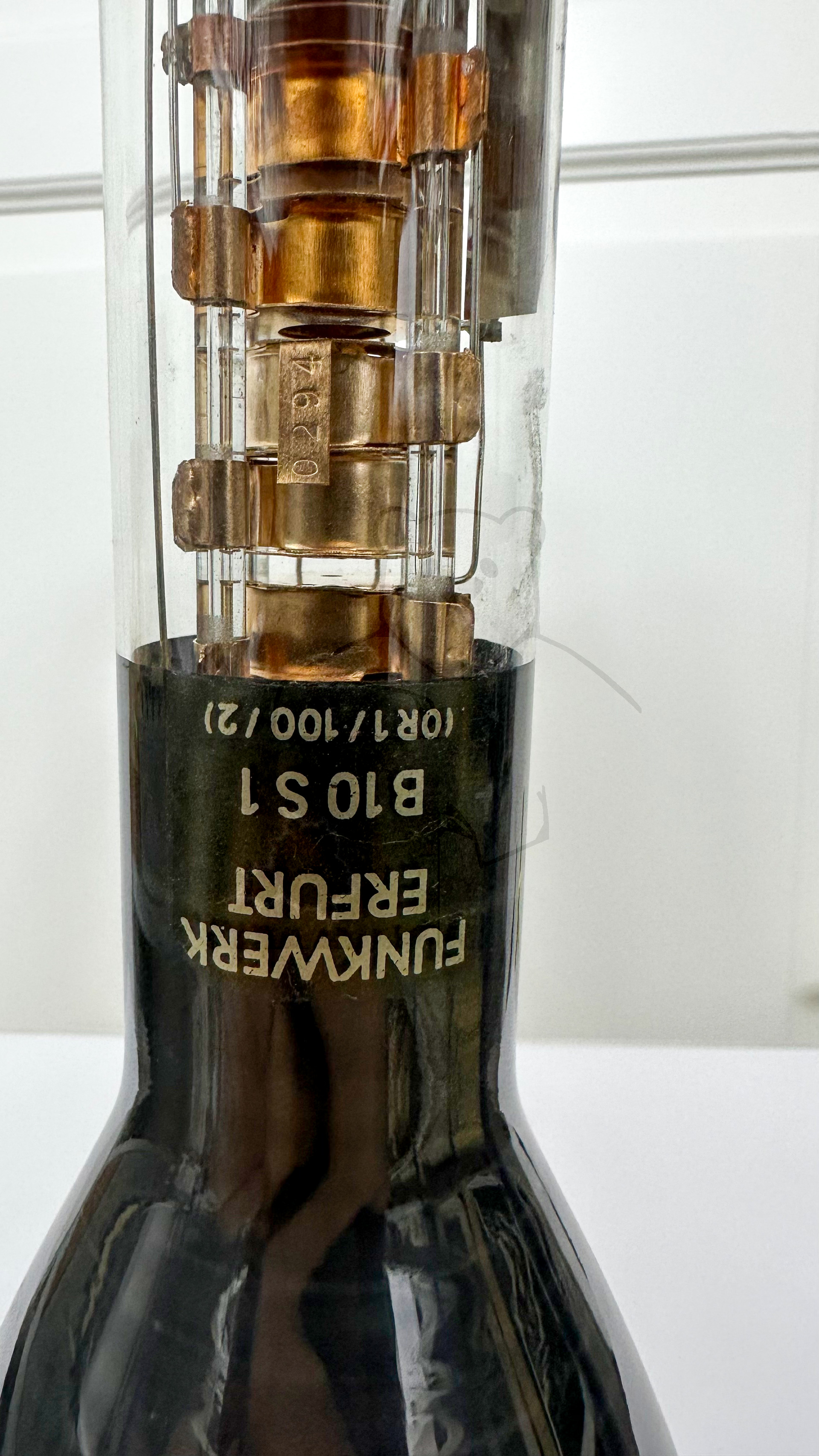

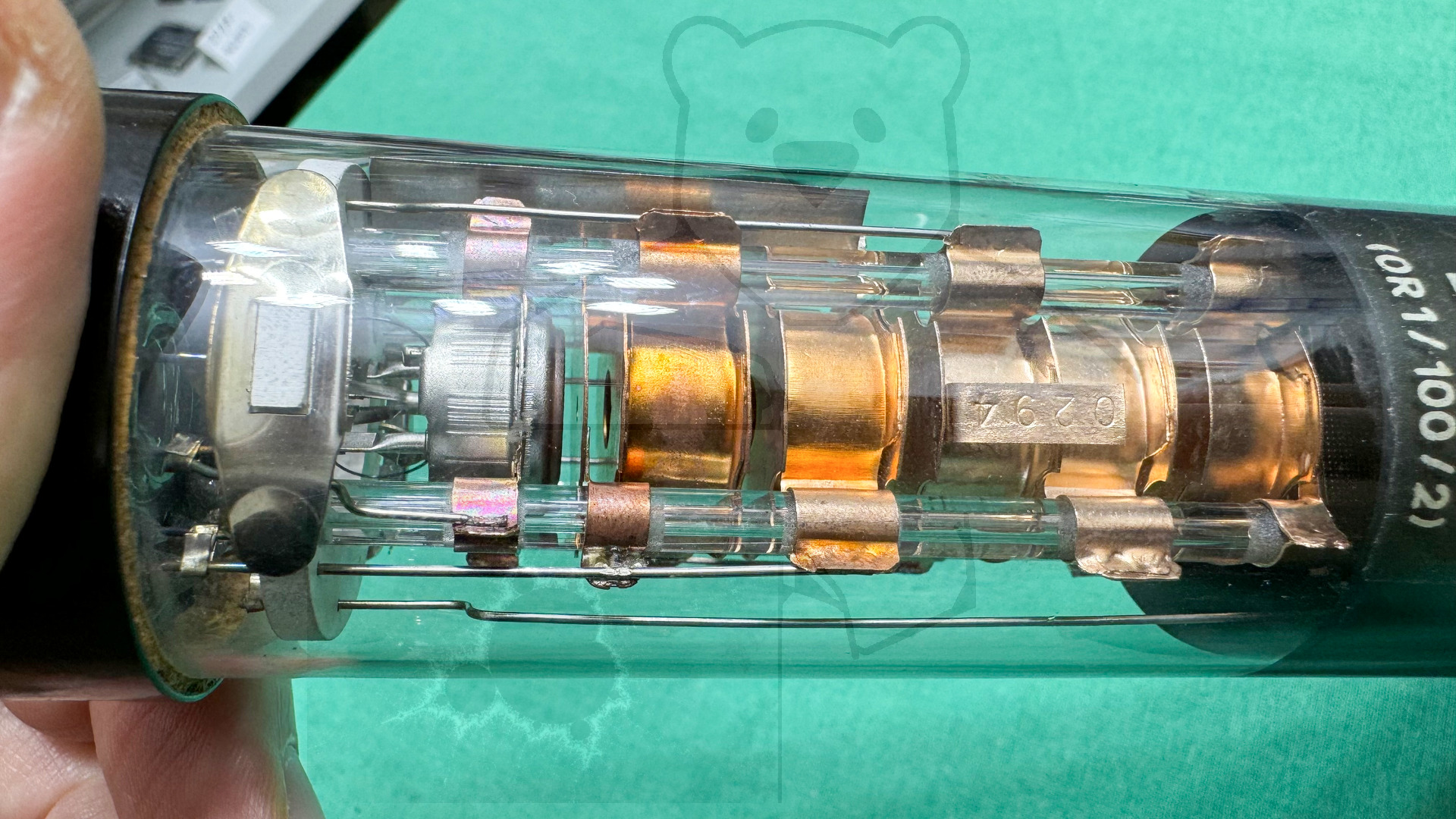

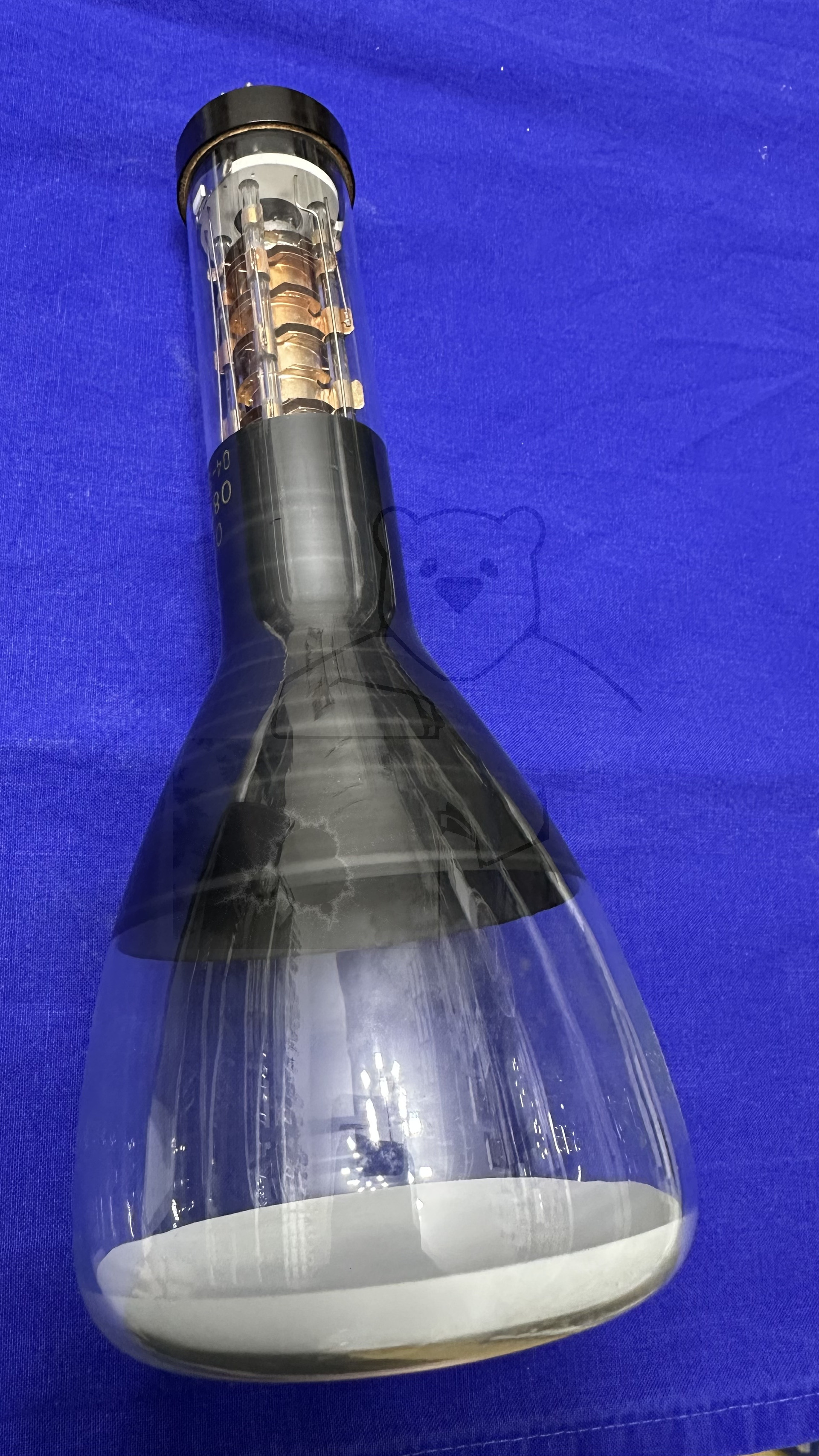

Daten und Bilder der Röhre: B10S1

🔎 Beschreibung der Röhre: B10S1

Name	B10S1
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt

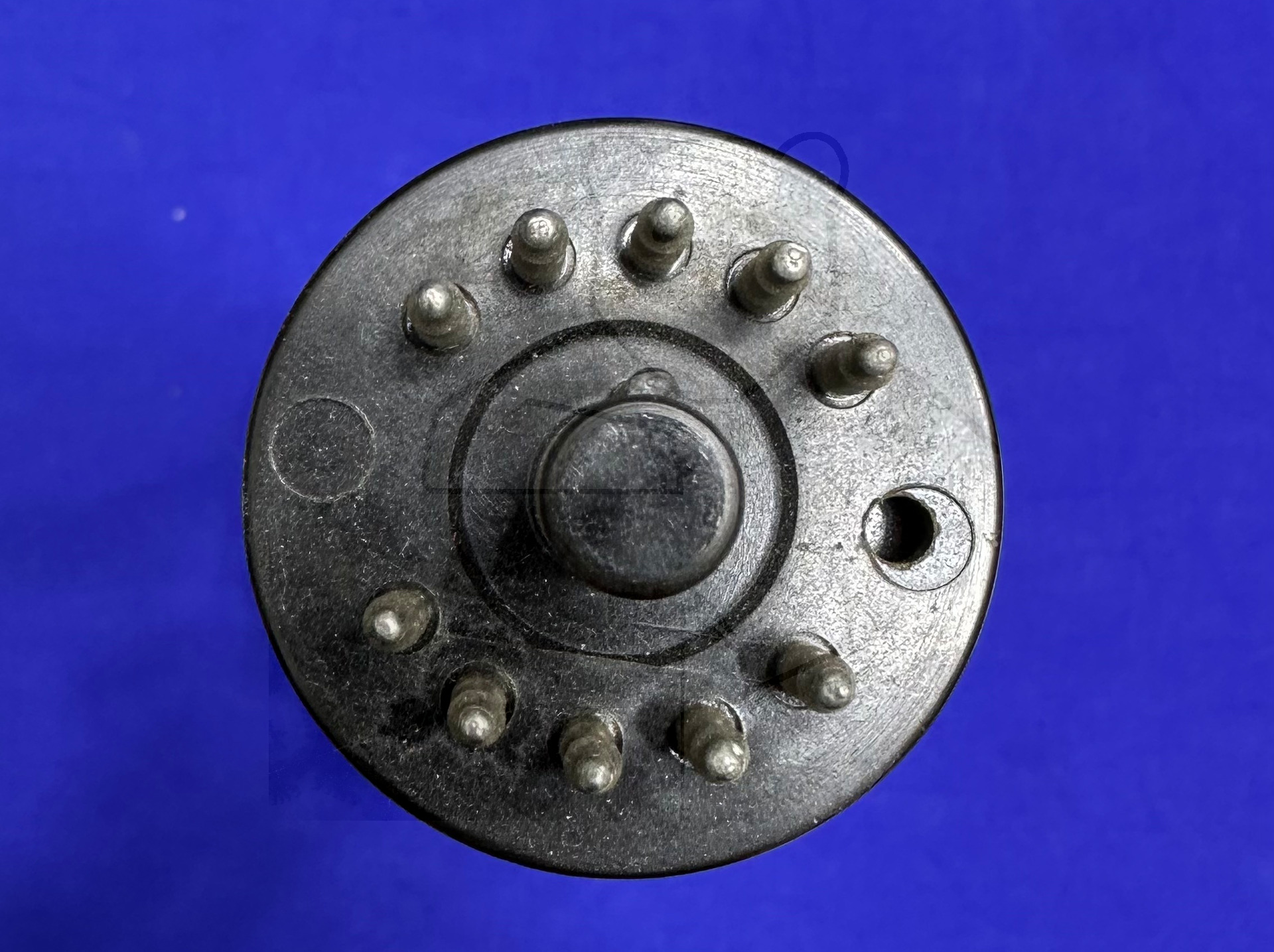

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 10pol. → Liste aller Röhren mit: Stahlroehre, 10pol.
Zusätzliche Informationen
Letzte Änderung	03.12.2023 05:07:36

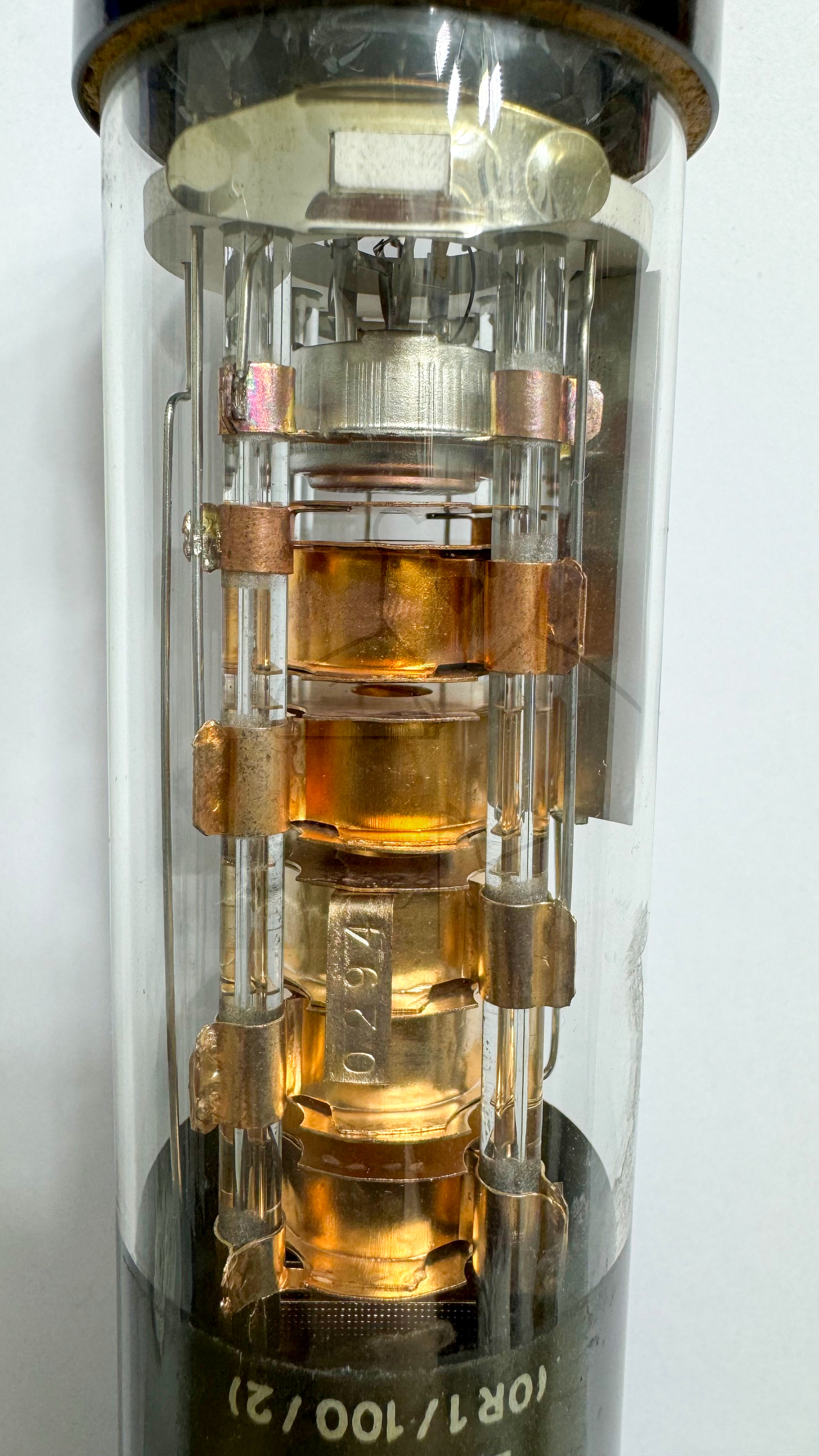

🔎 Beschreibung der Systeme für die Röhre: B10S1

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2

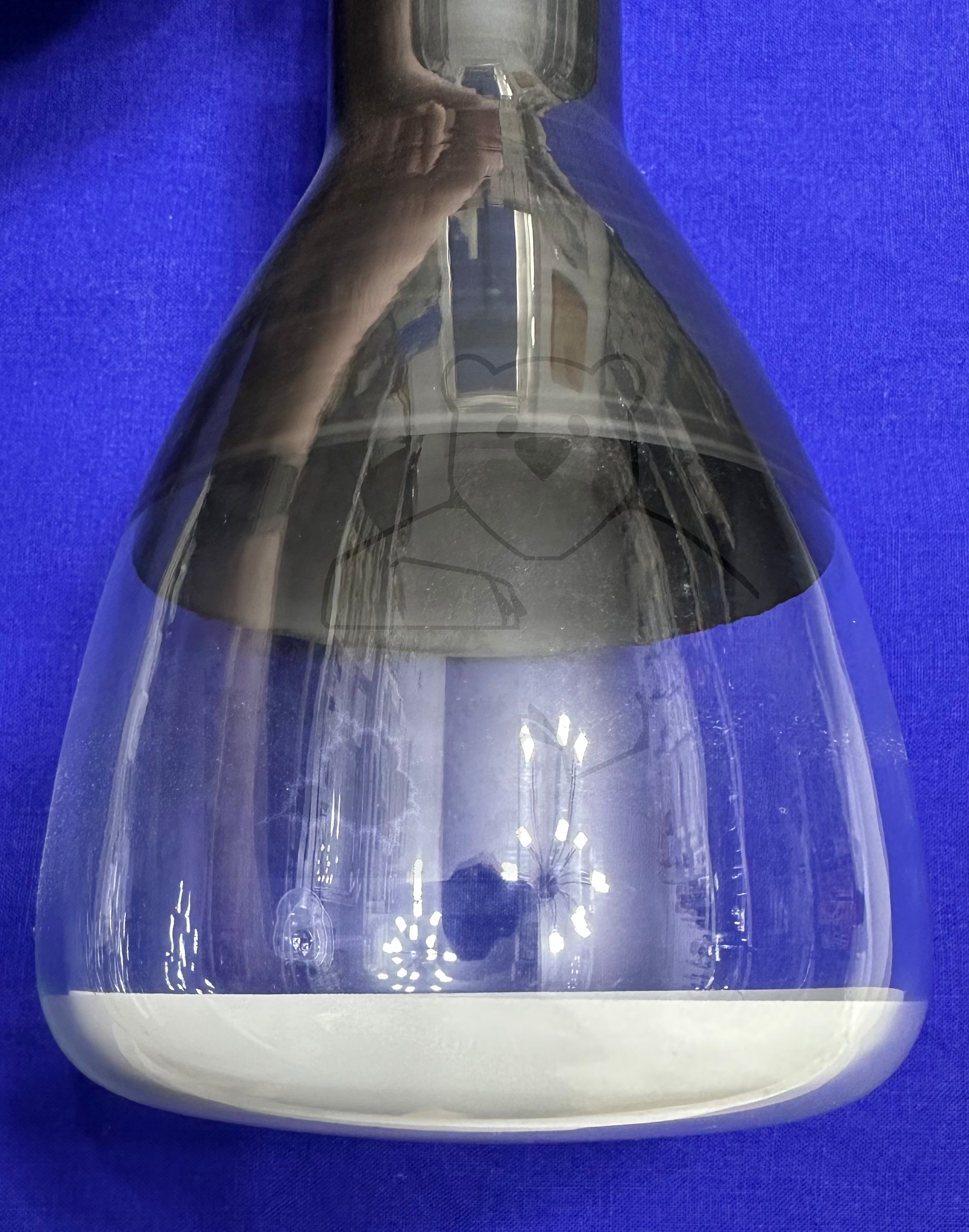

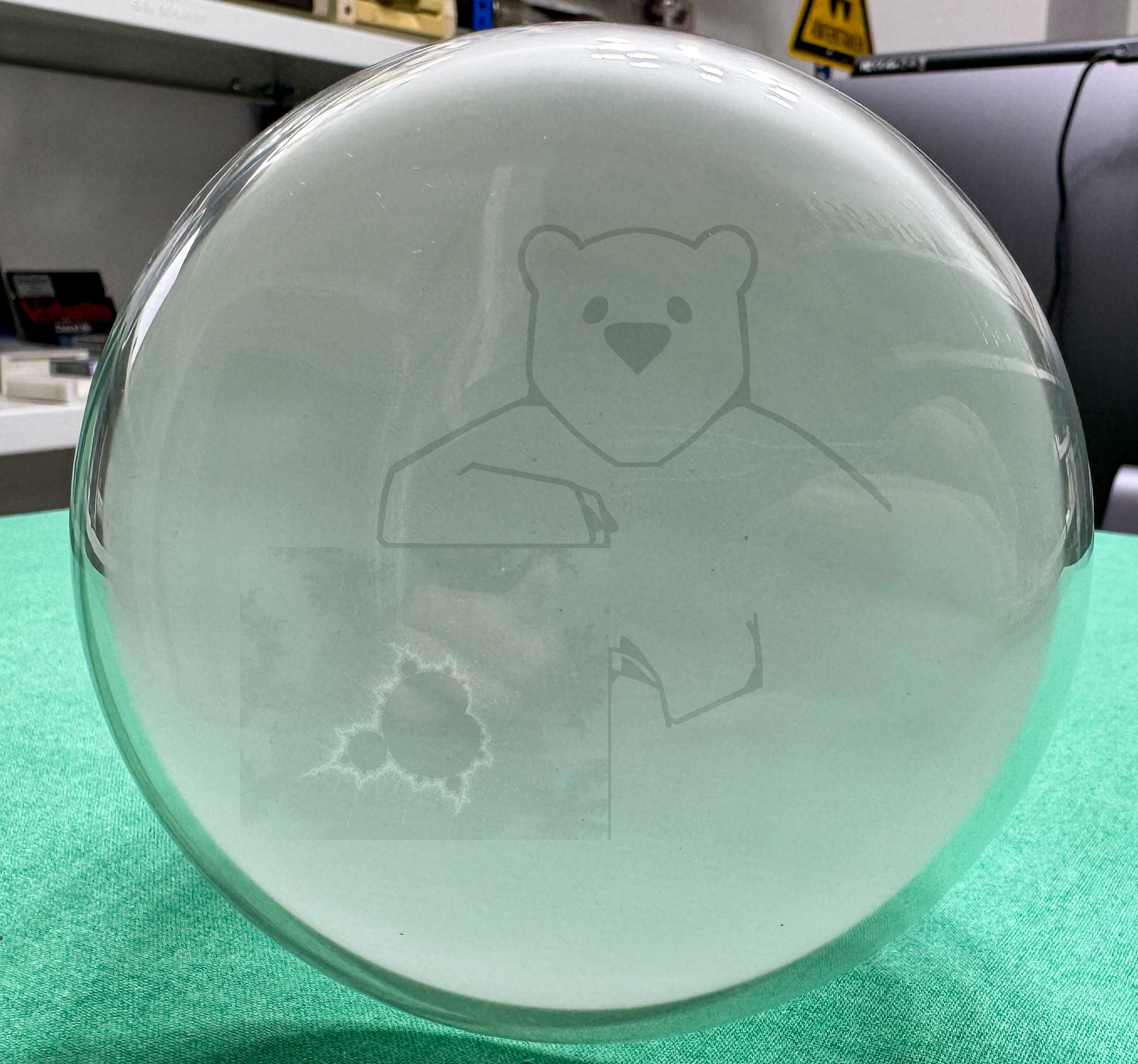

Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

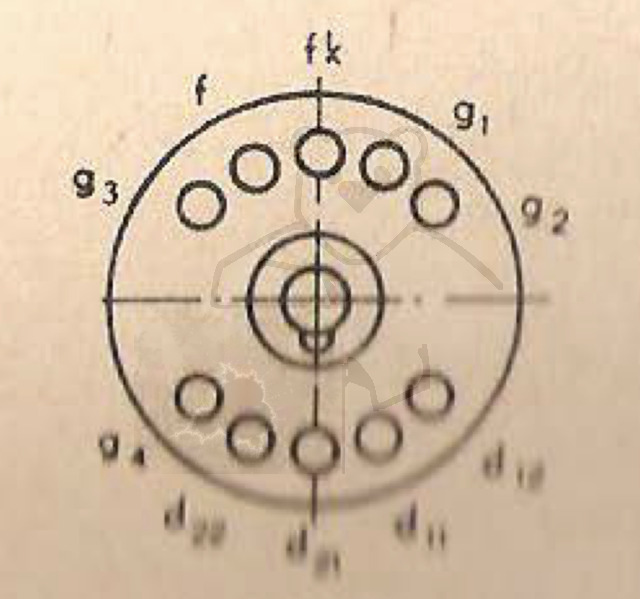

🔎 Sockelschaltung der B10S1

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu B10S1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/5zHhl7Bxsn0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: B10S1
Garantiekarte B10S1.pdf (702 kB)
Datenblatt B10S1 RFT.pdf (380 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
