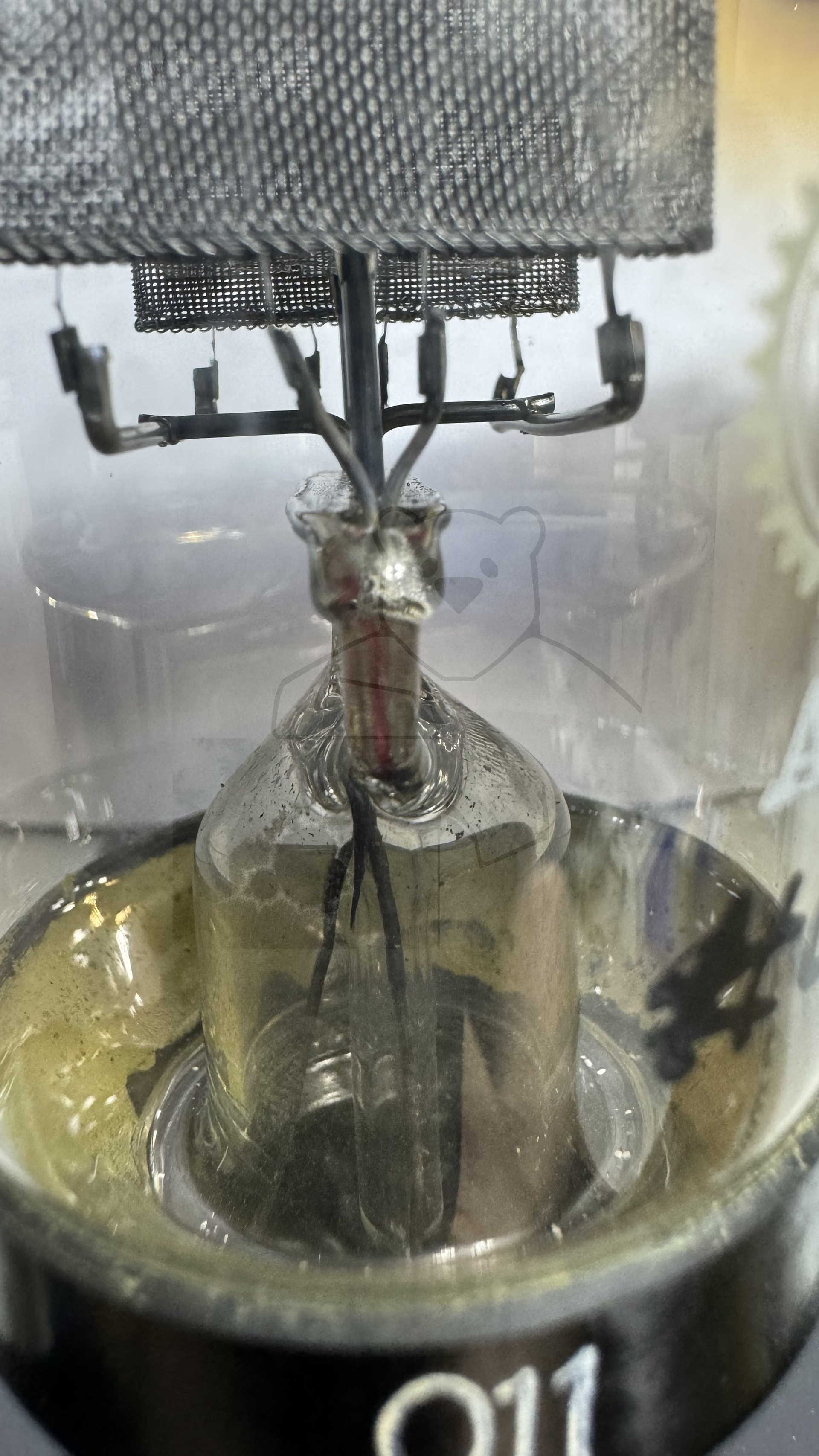

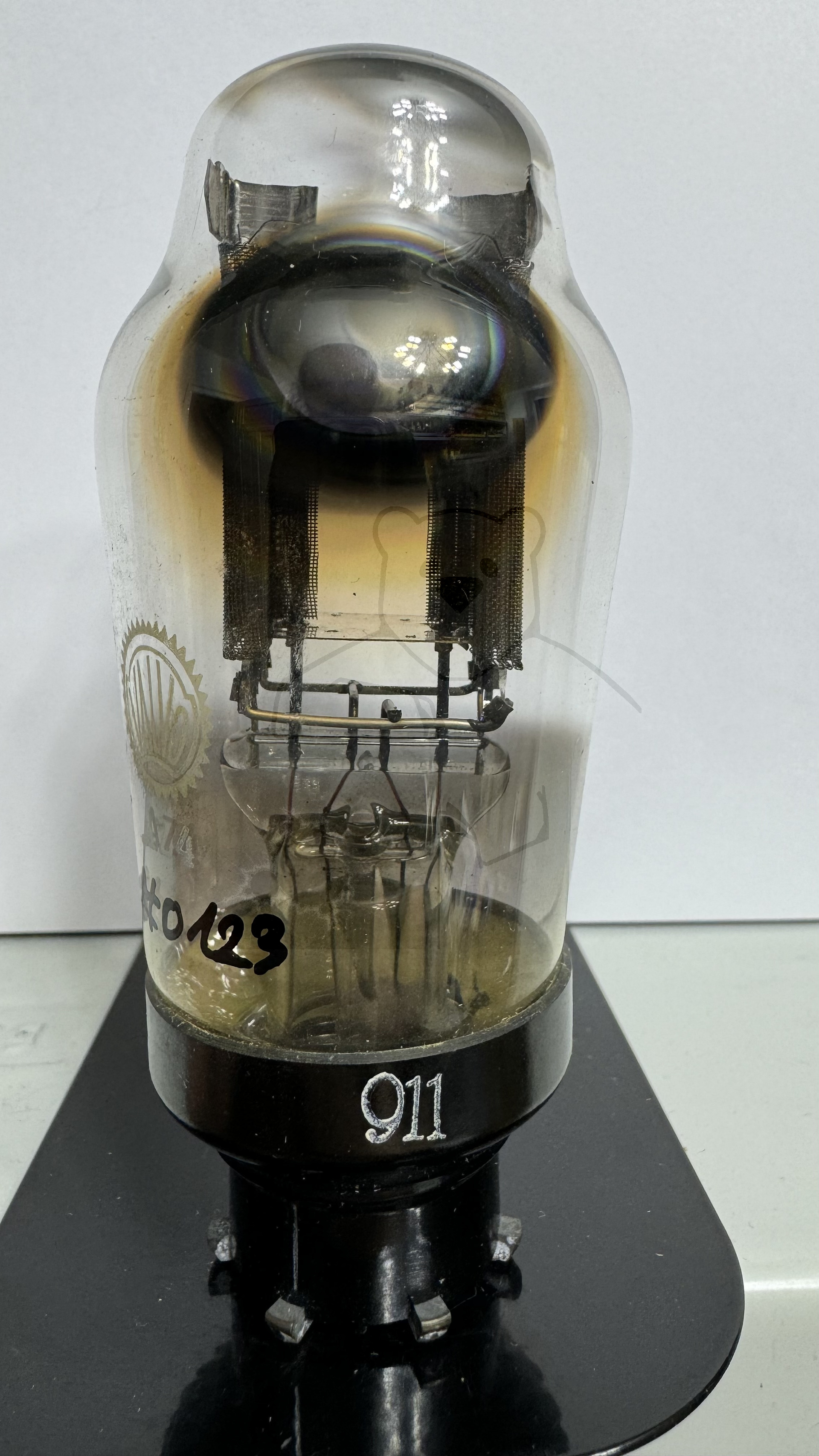

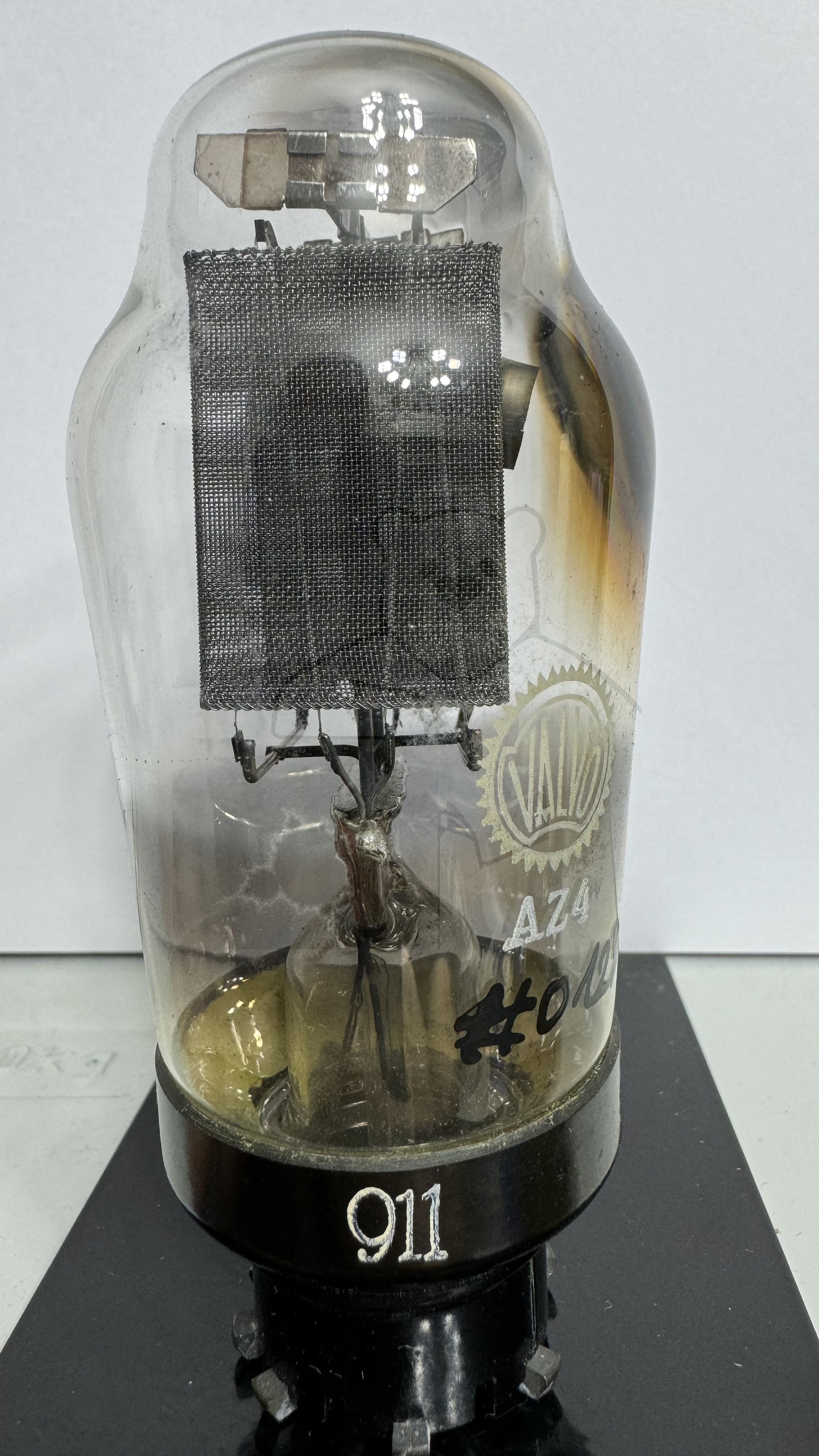

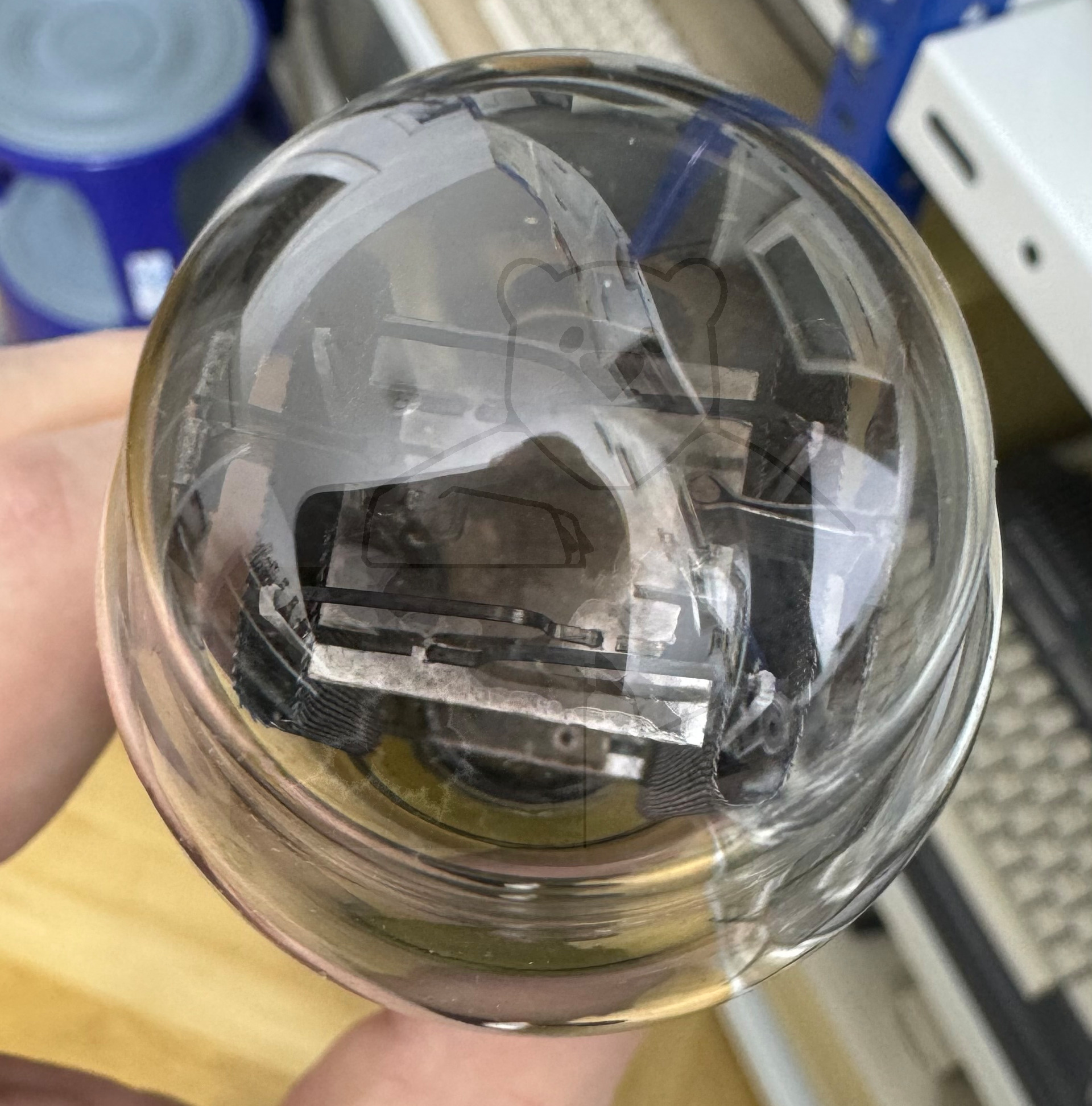

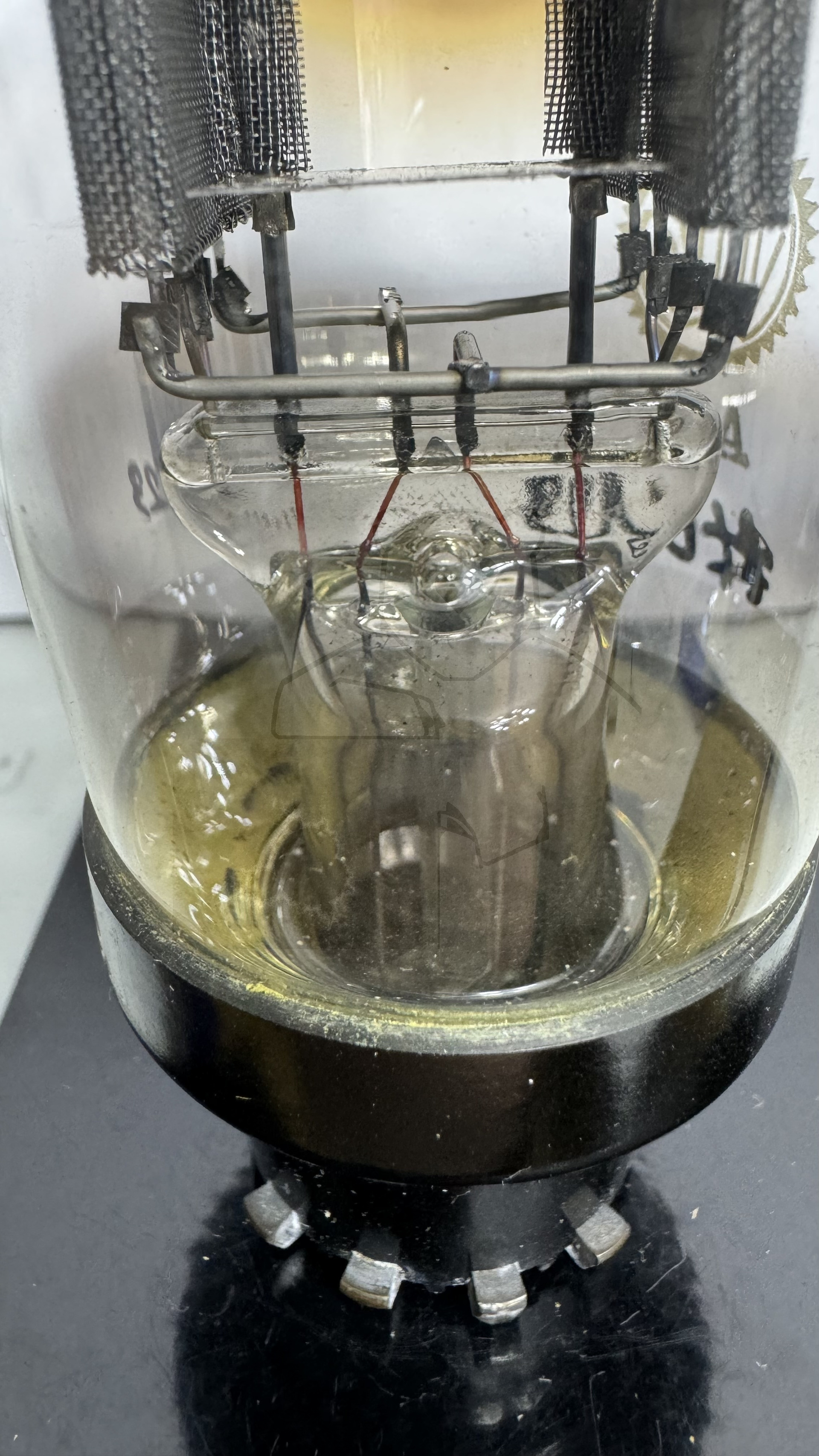

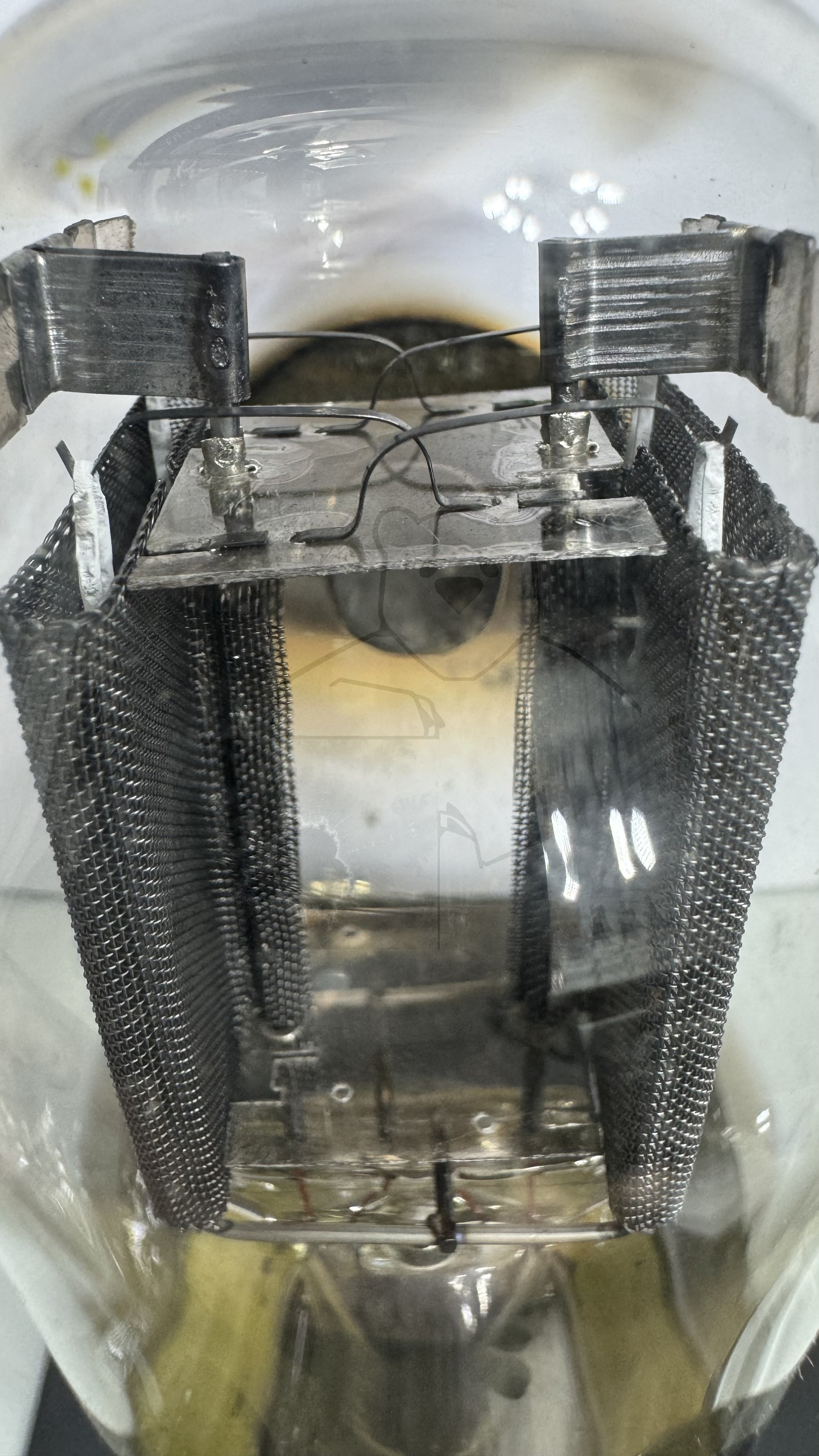

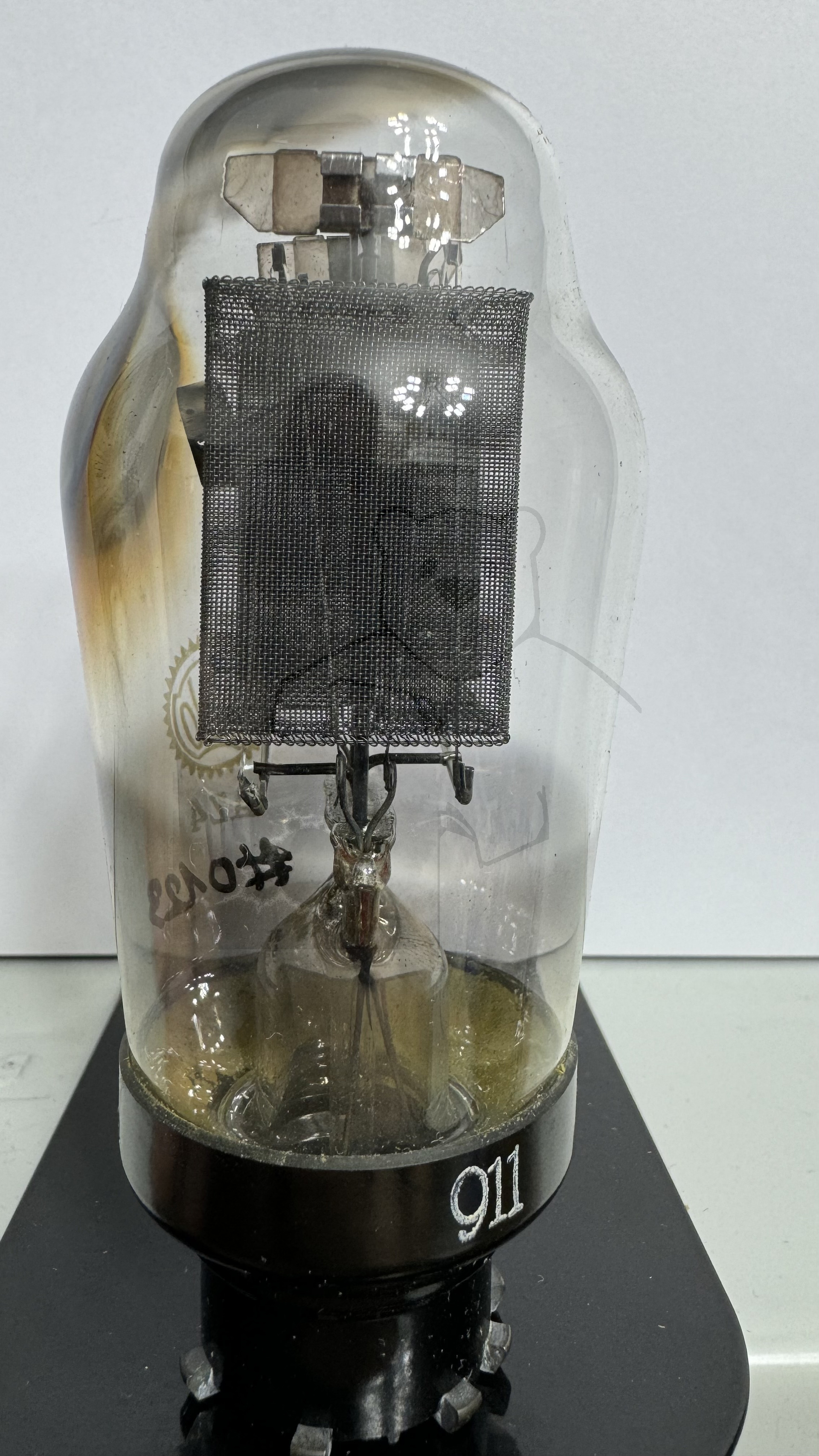

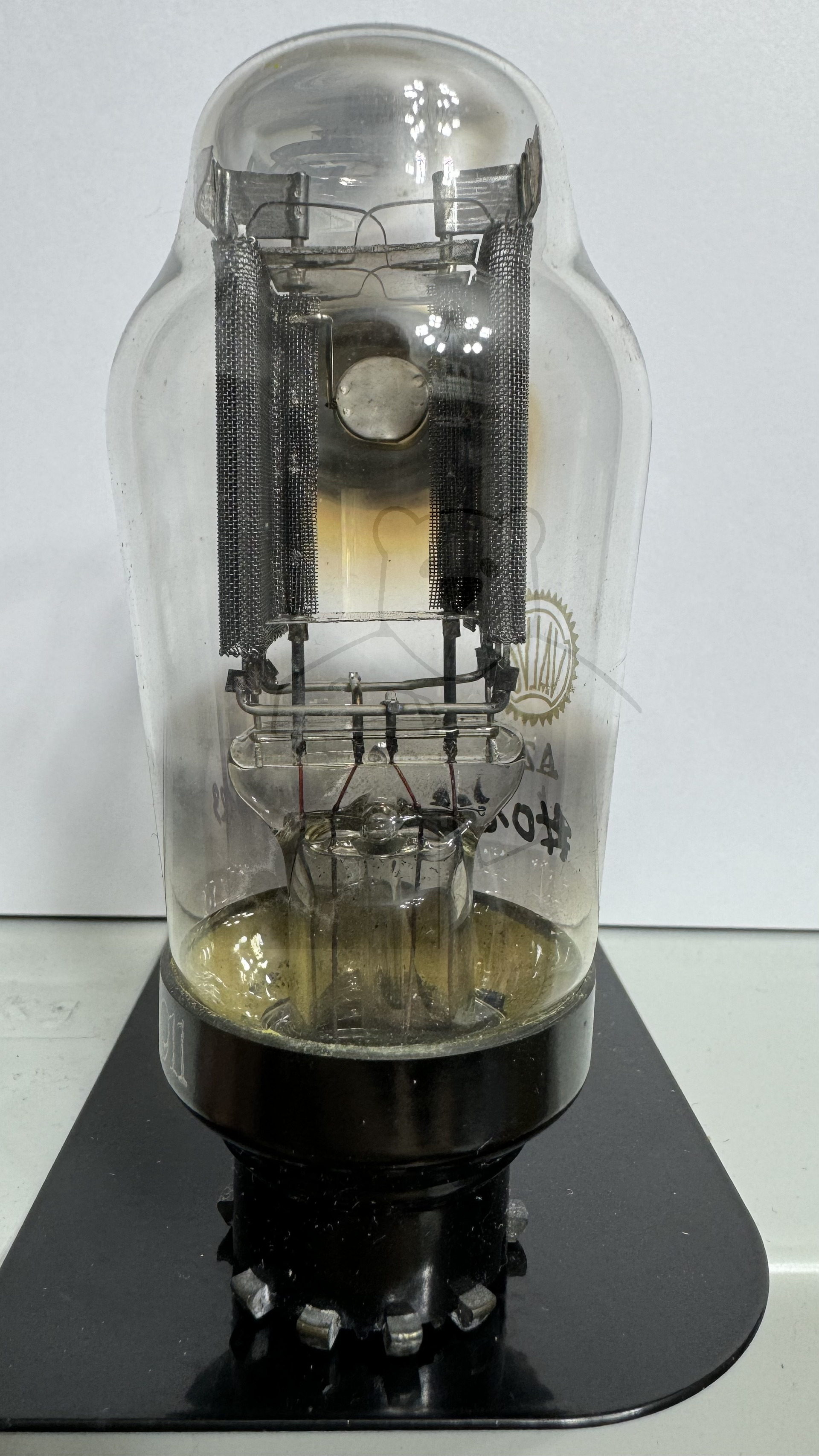

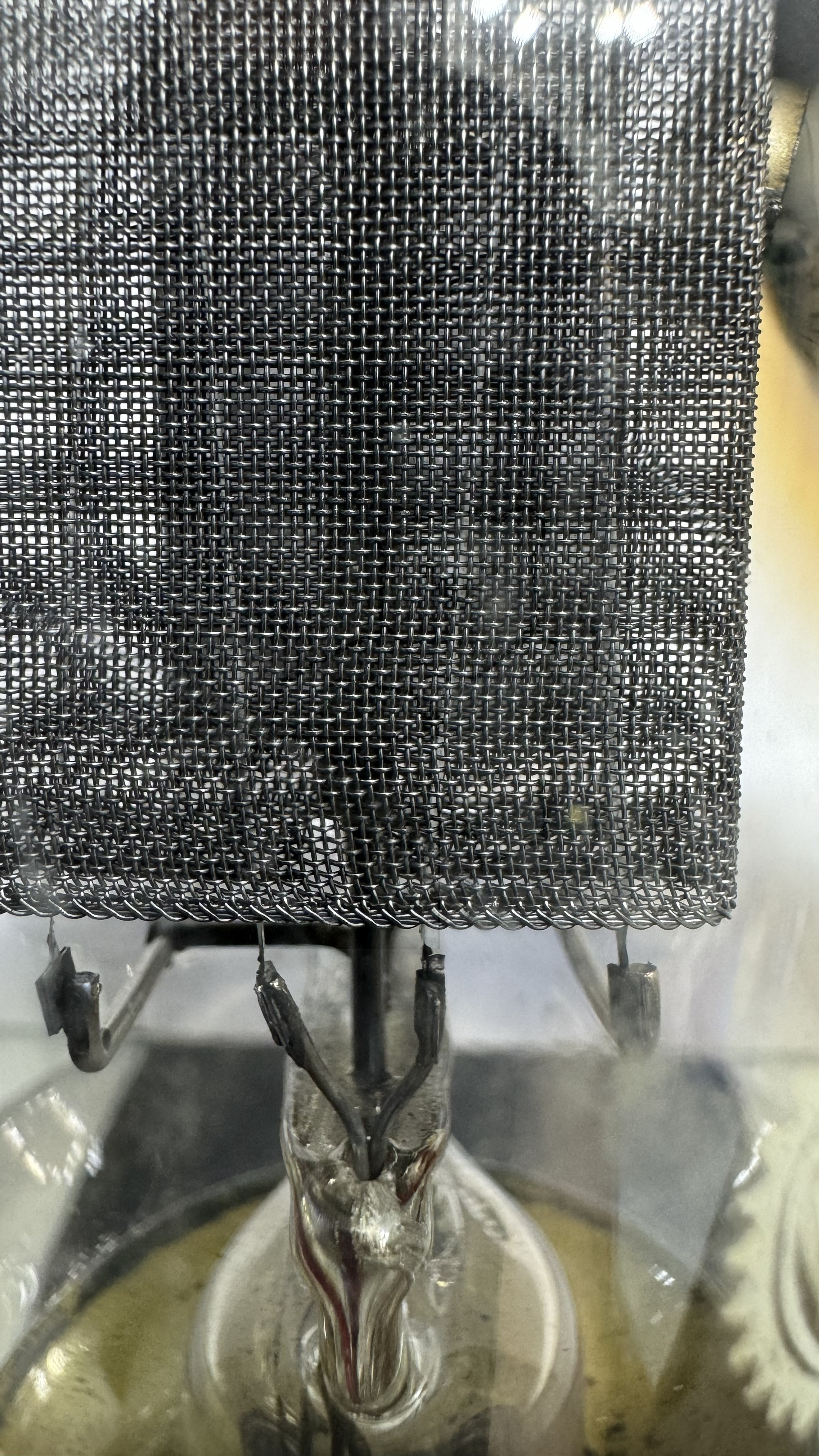

Daten und Bilder der Röhre: AZ4

🔎 Beschreibung der Röhre: AZ4

Name	AZ4
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	2,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:05:26

🔎 Beschreibung der Systeme für die Röhre: AZ4

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	8
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

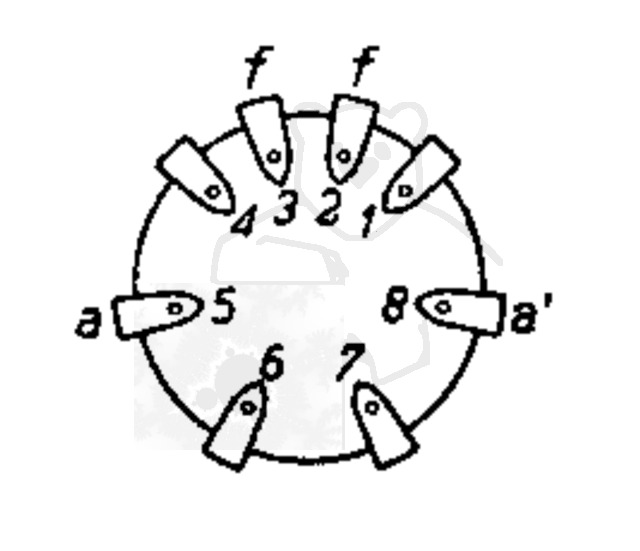

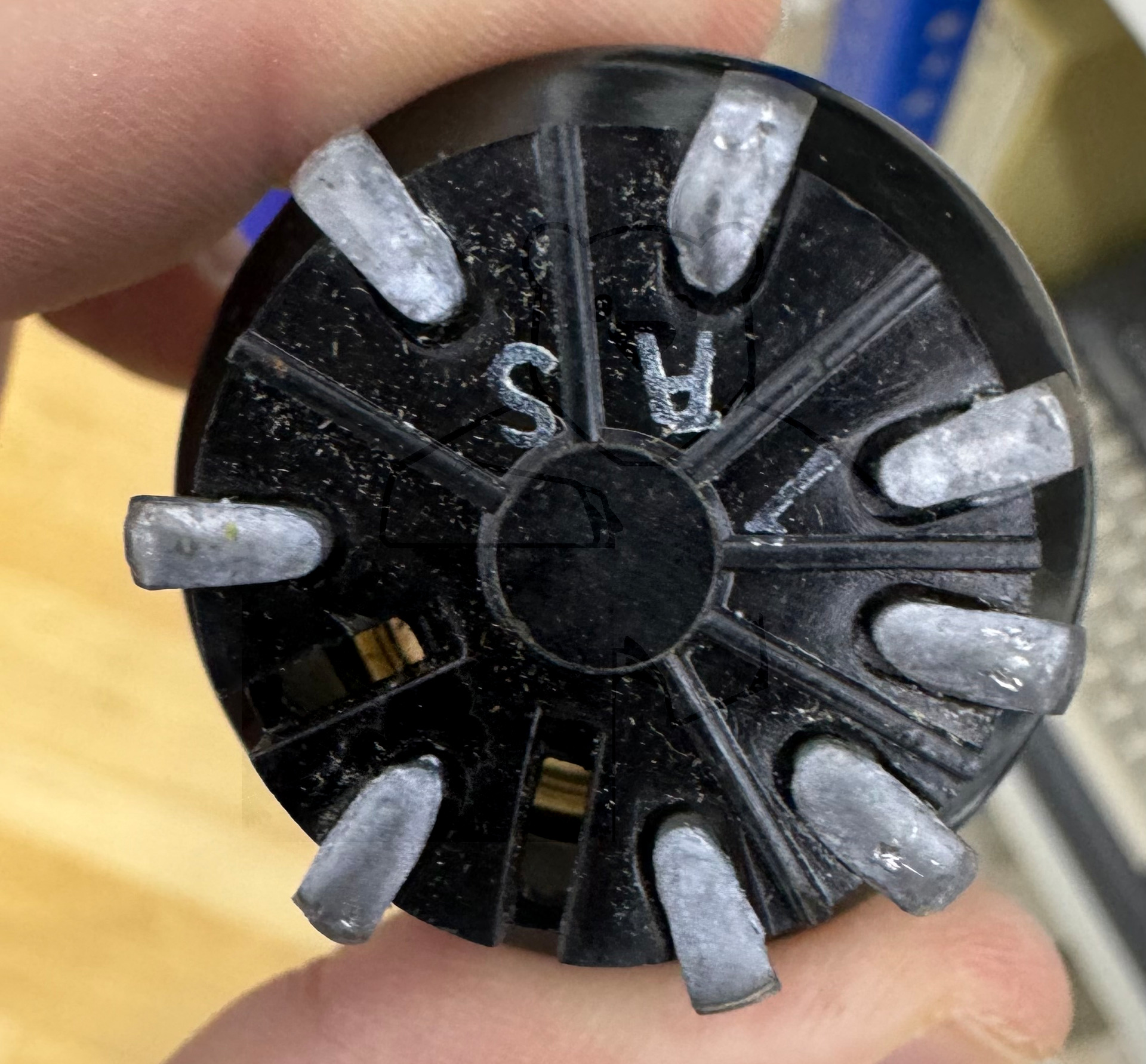

🔎 Sockelschaltung der AZ4

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu AZ4

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AZ4
Anwendung AZ4 [www.tubedata.info].pdf (108 kB)
Datenblatt AZ4 Brimar [www.tubedata.info].pdf (114 kB)
Datenblatt AZ4 Philips Niederländisch [www.tubedata.info].pdf (64 kB)
Datenblatt AZ4 Philips.pdf (64 kB)
Datenblatt AZ4 Tesla [www.tubedata.info].pdf (747 kB)
Pruefkarte AZ4 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte AZ4 AZ12 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte AZ41 - Funke W19 Roehrenpruefer.pdf (189 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
