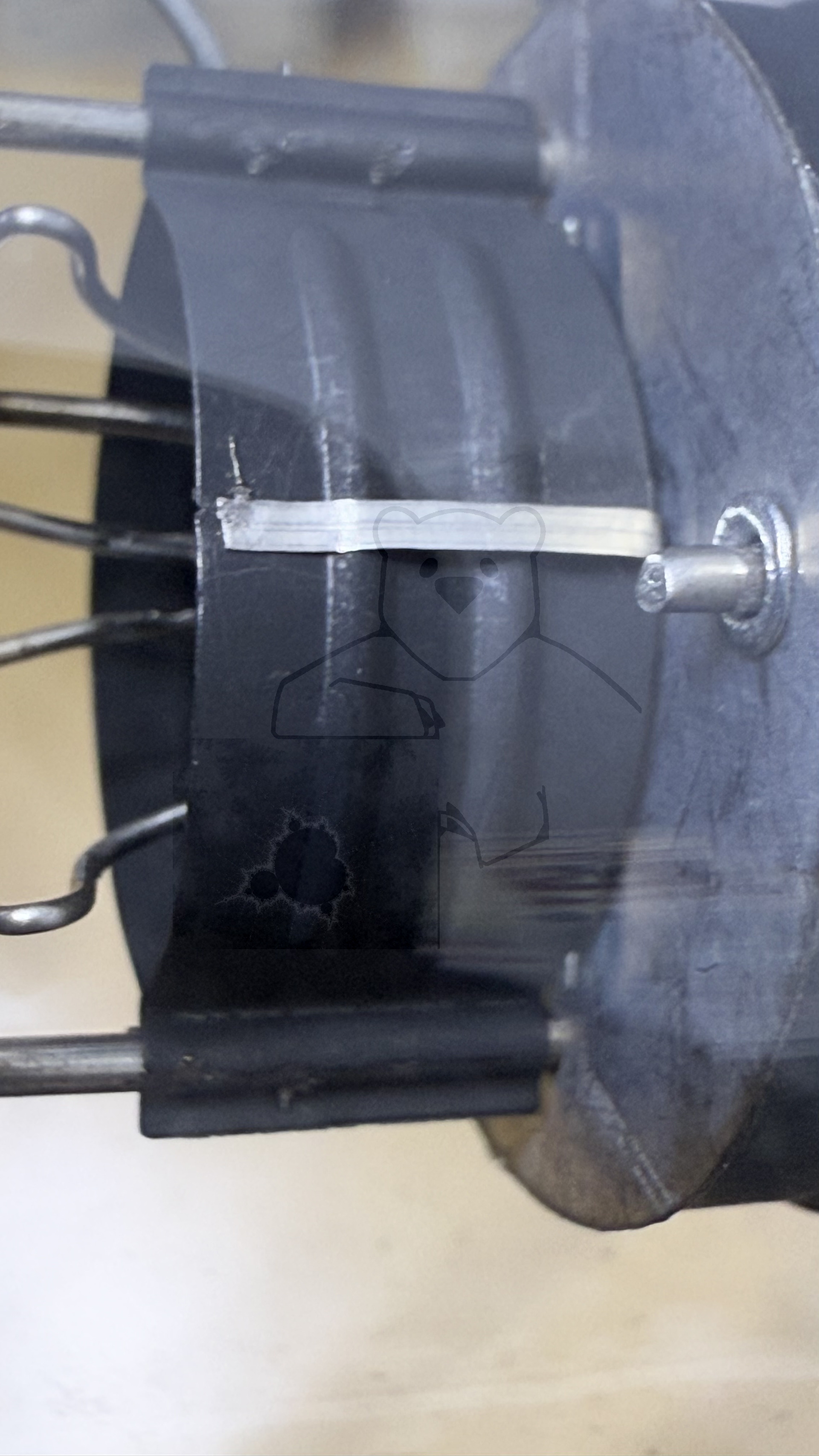

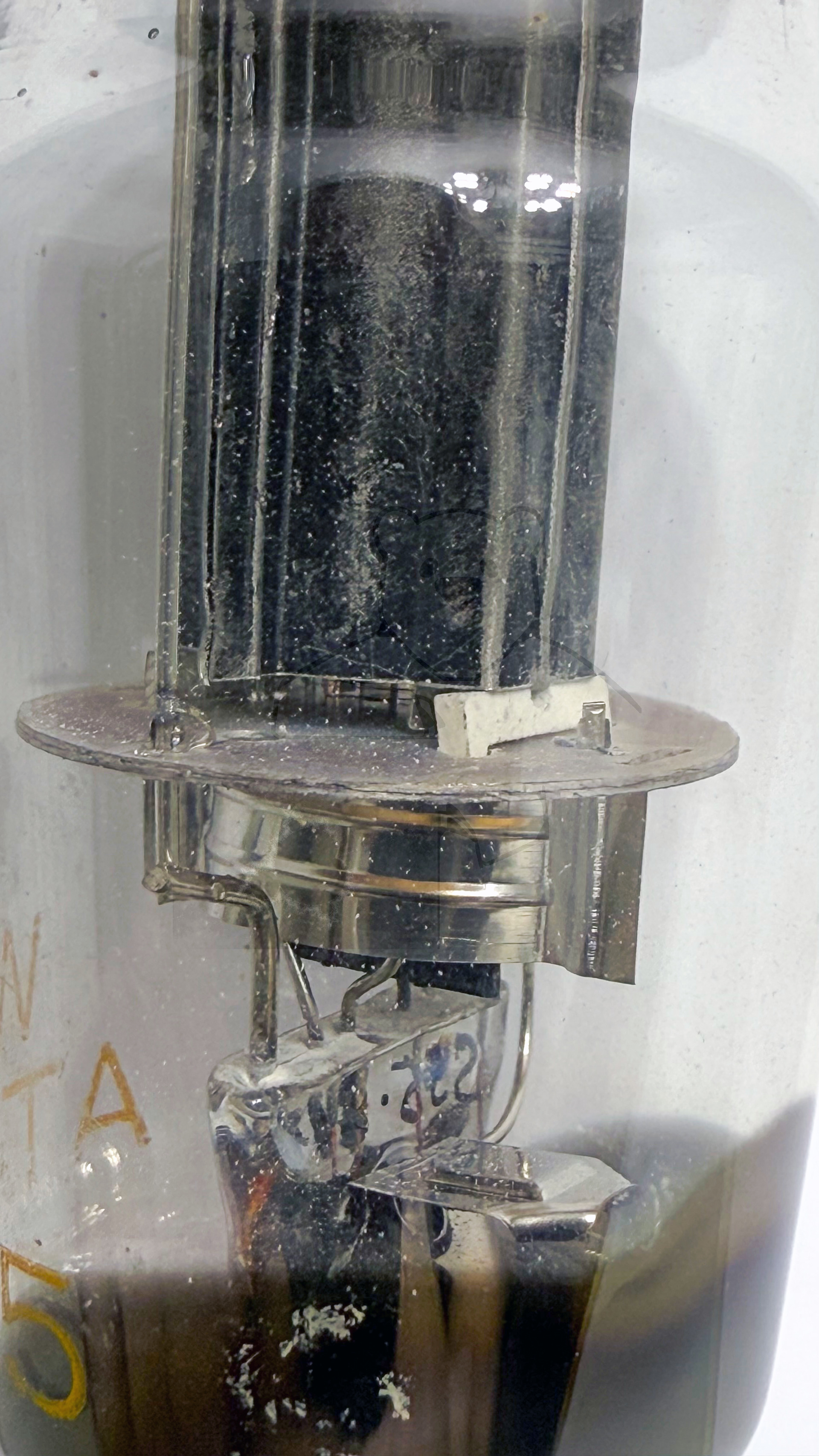

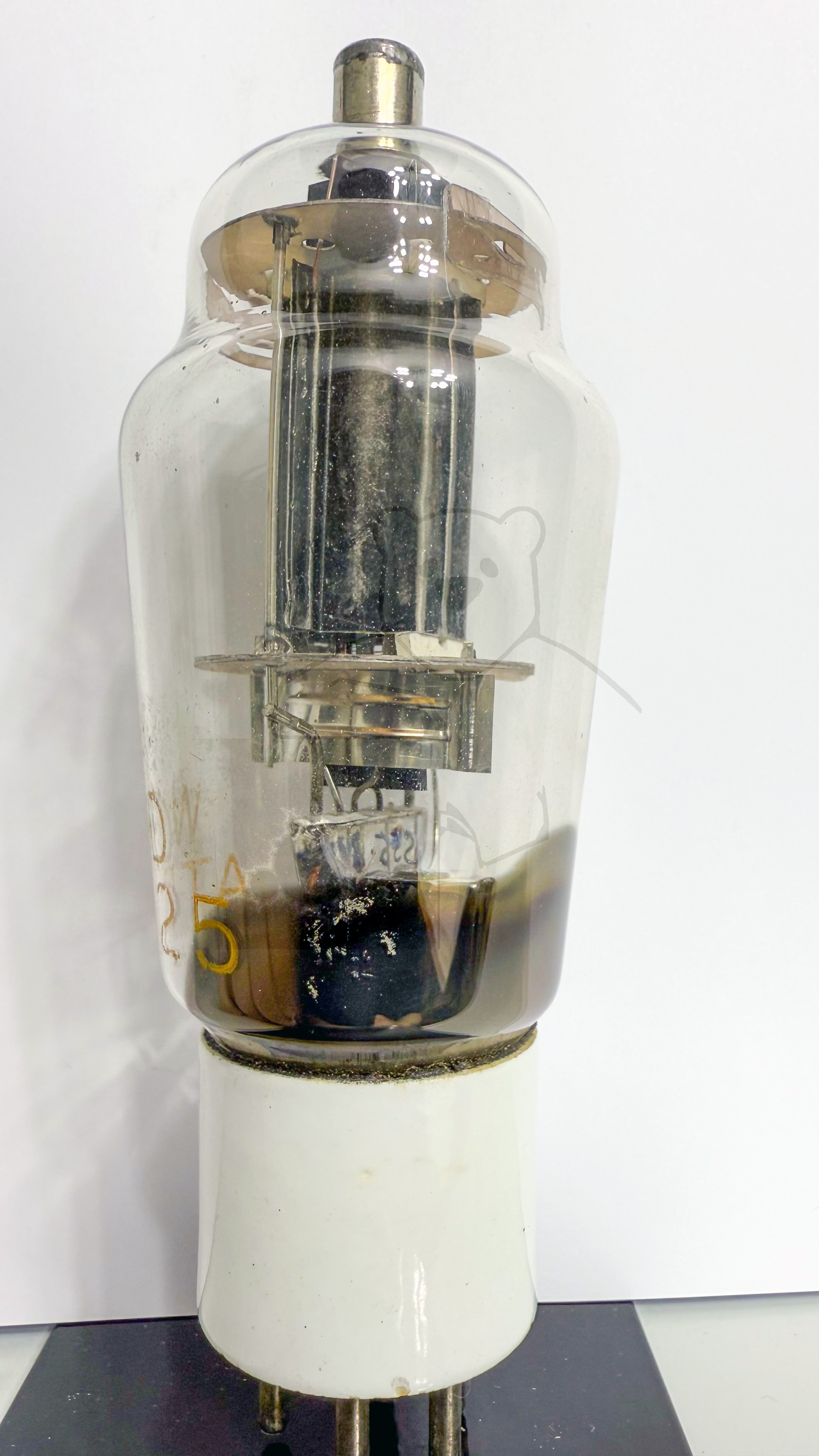

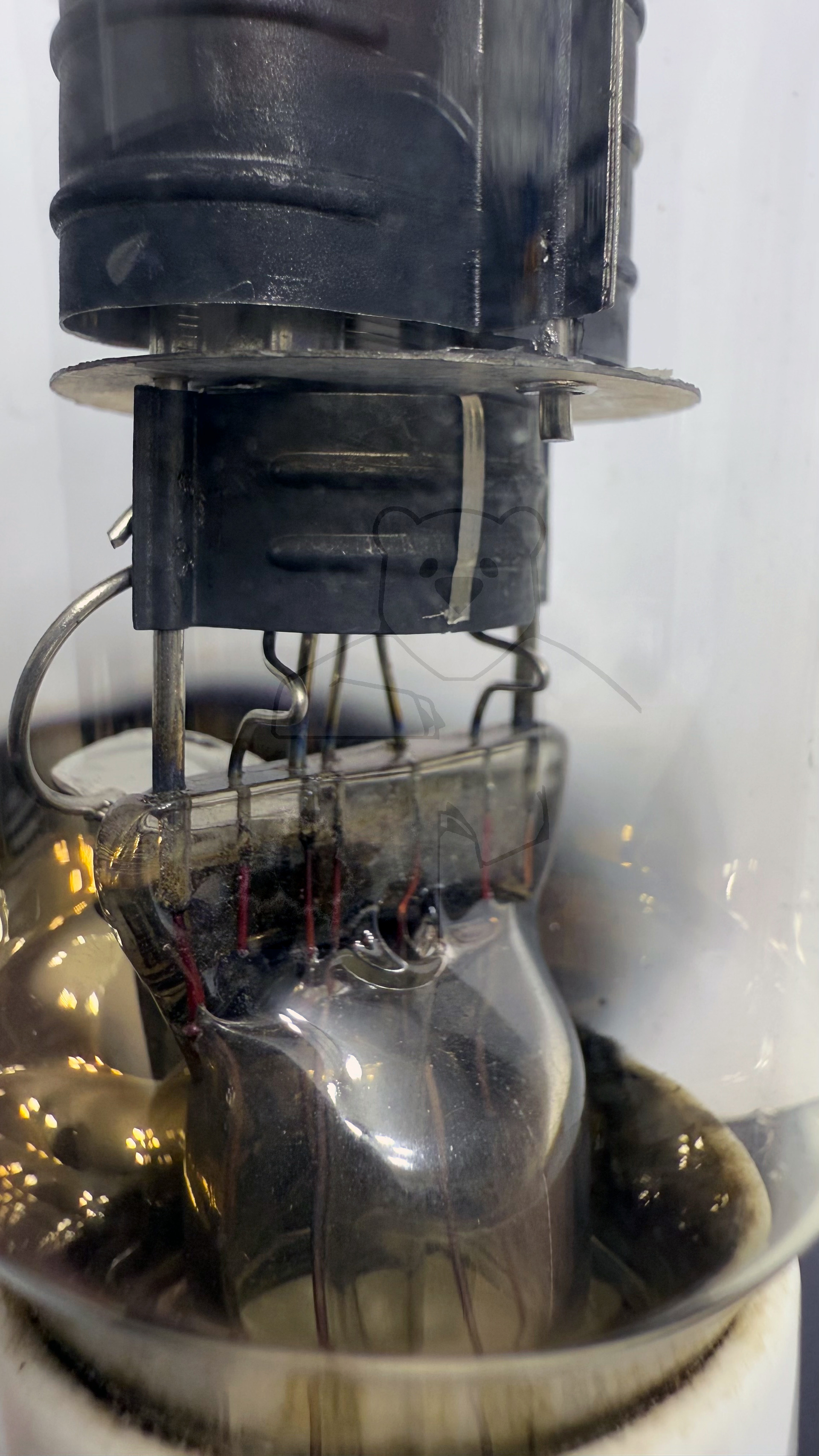

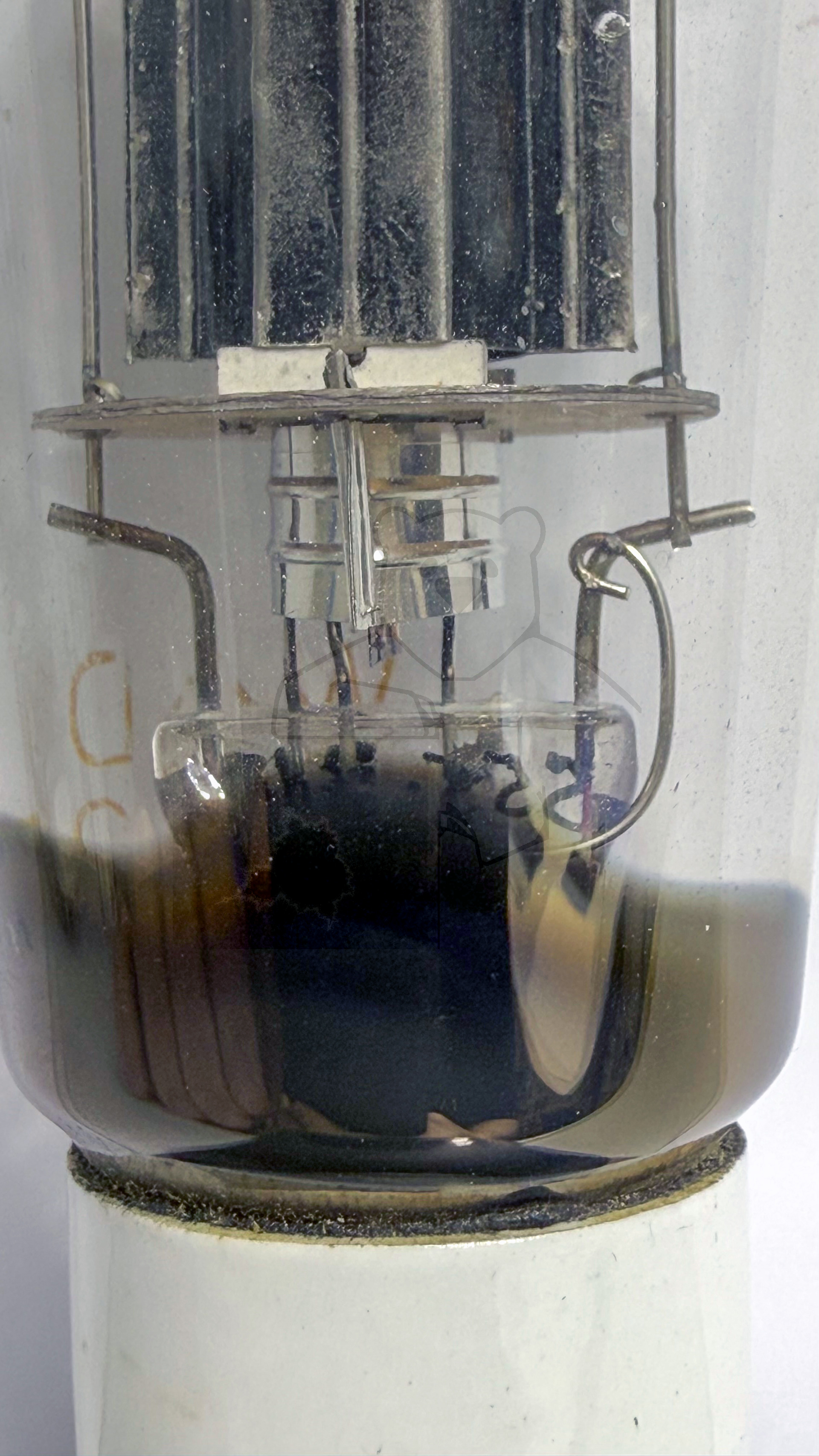

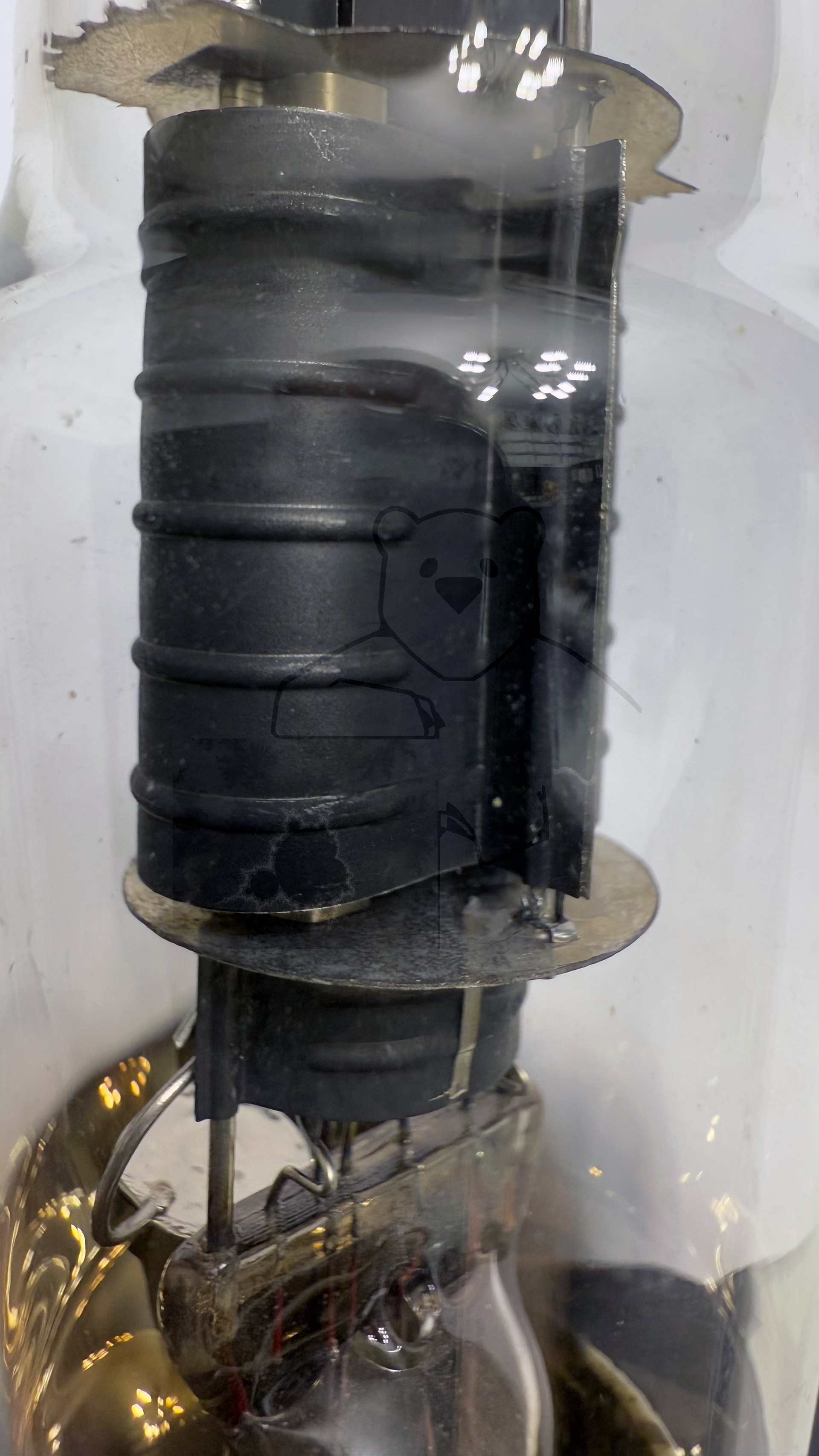

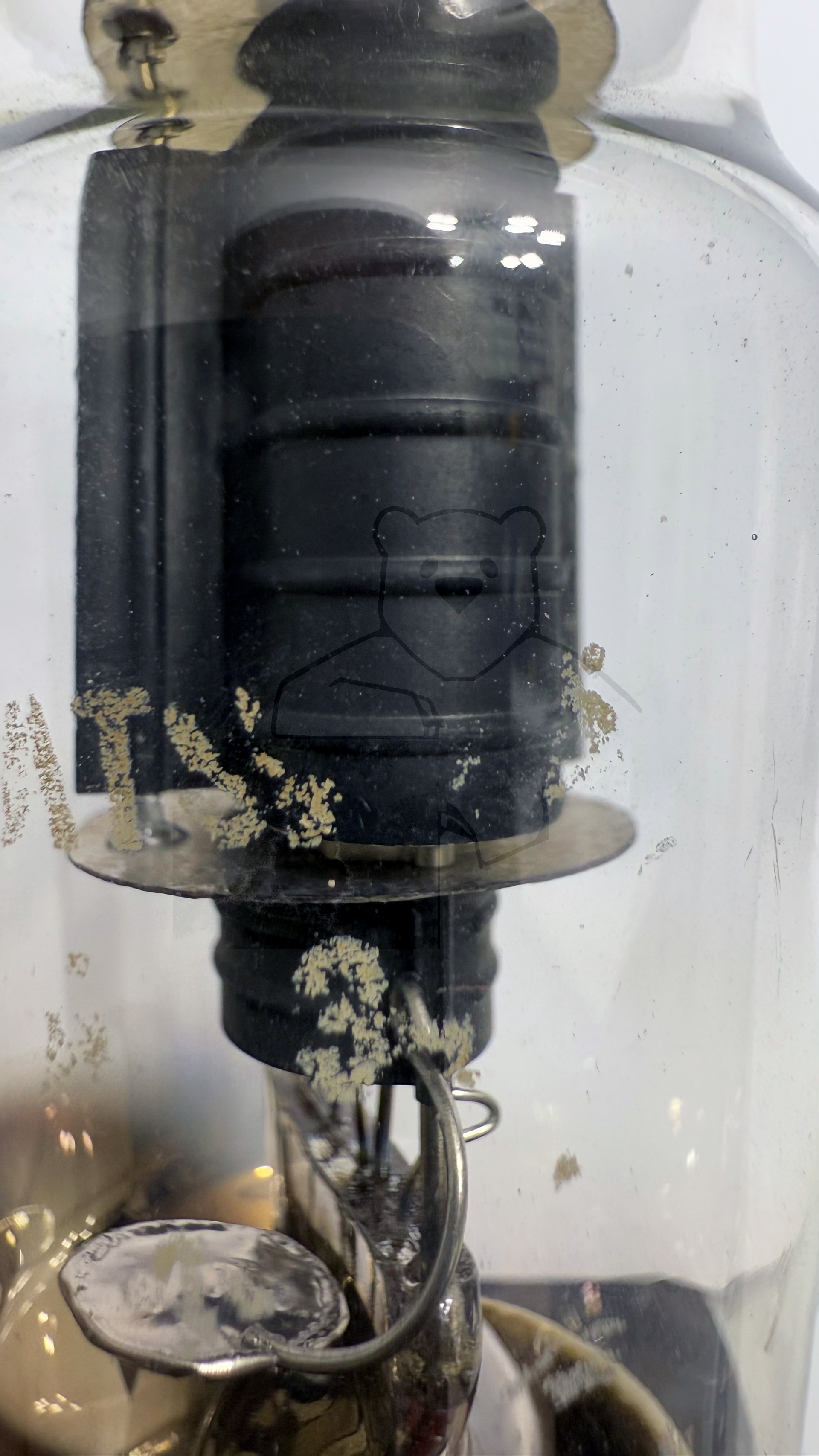

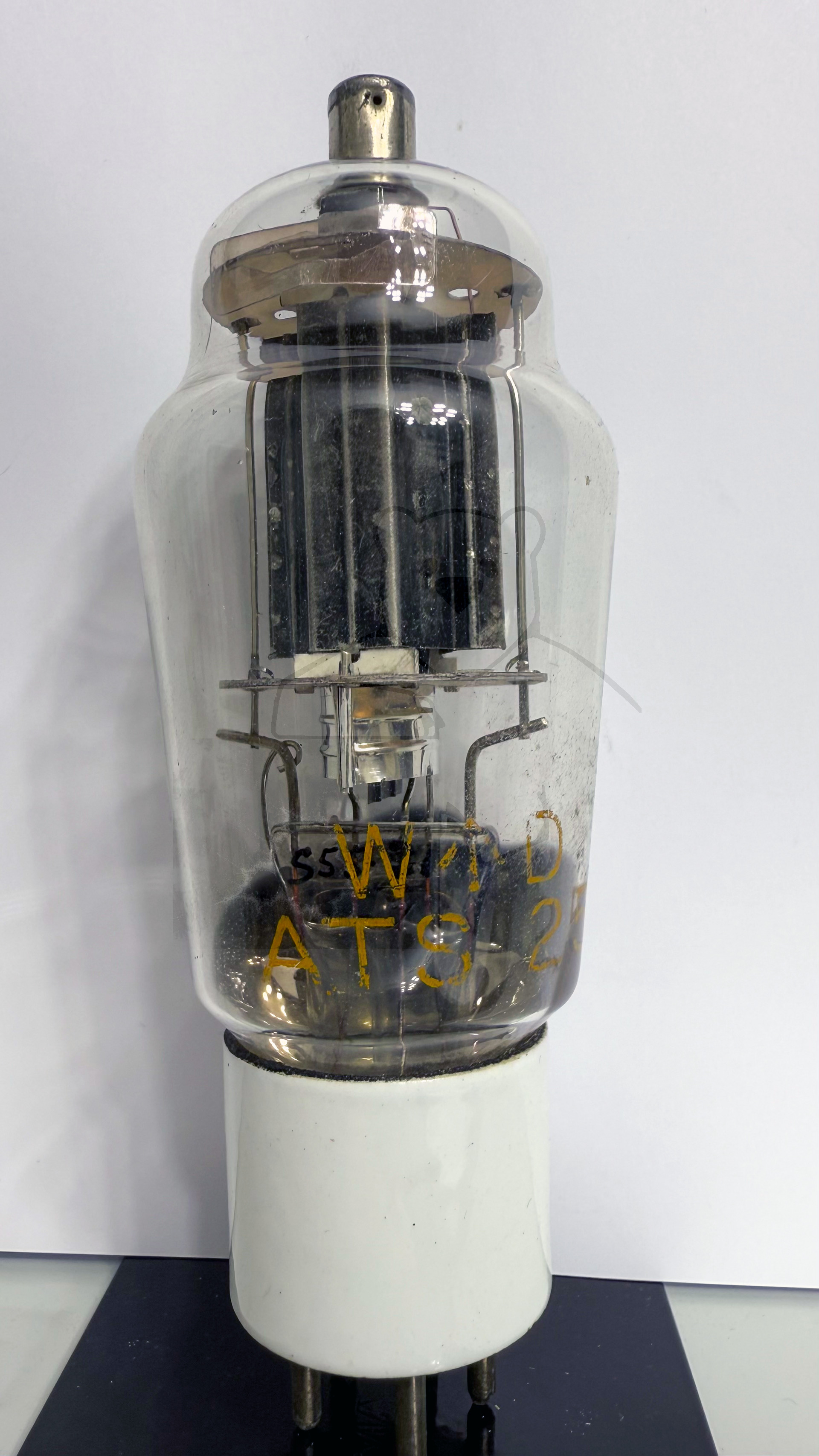

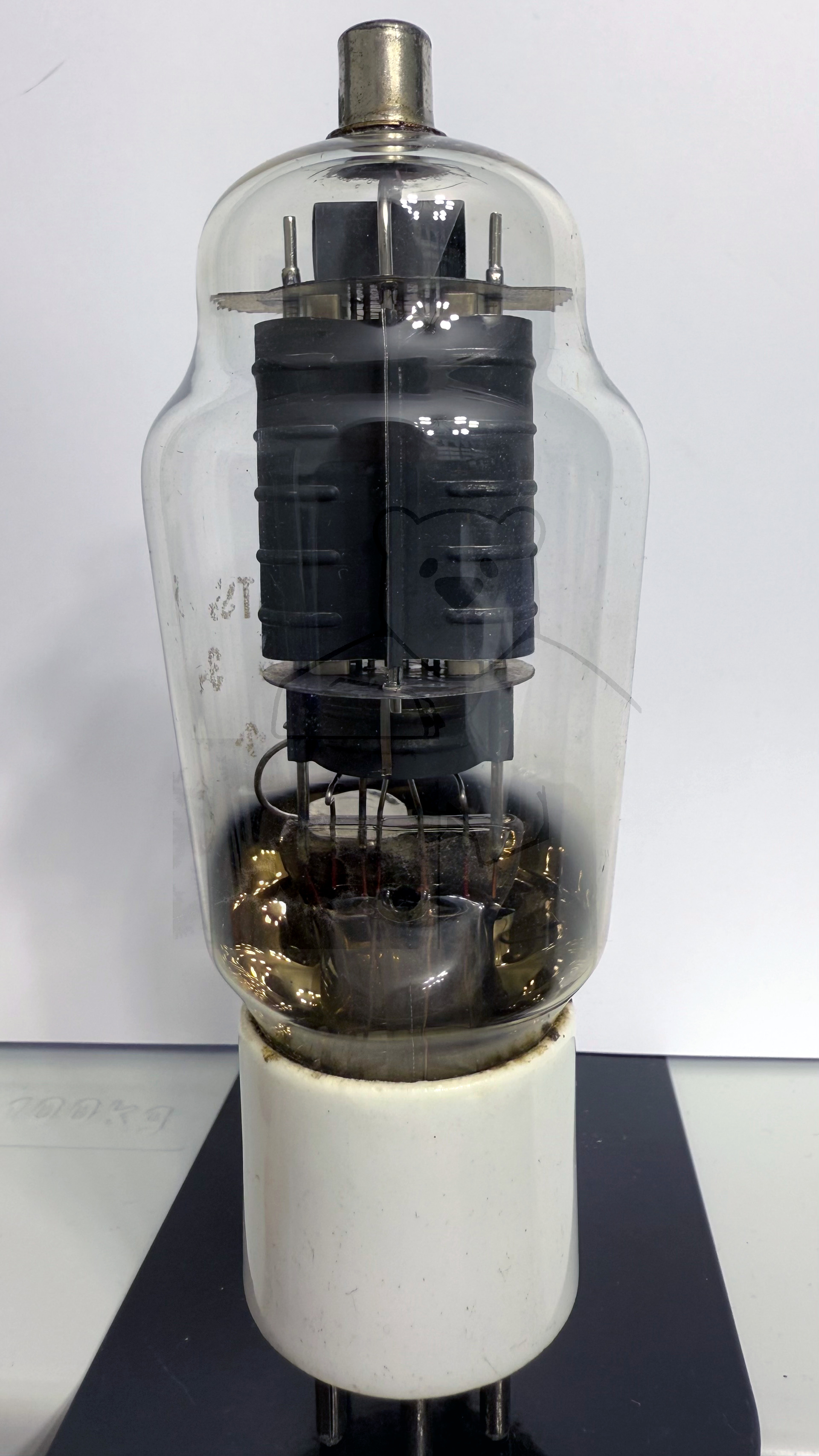

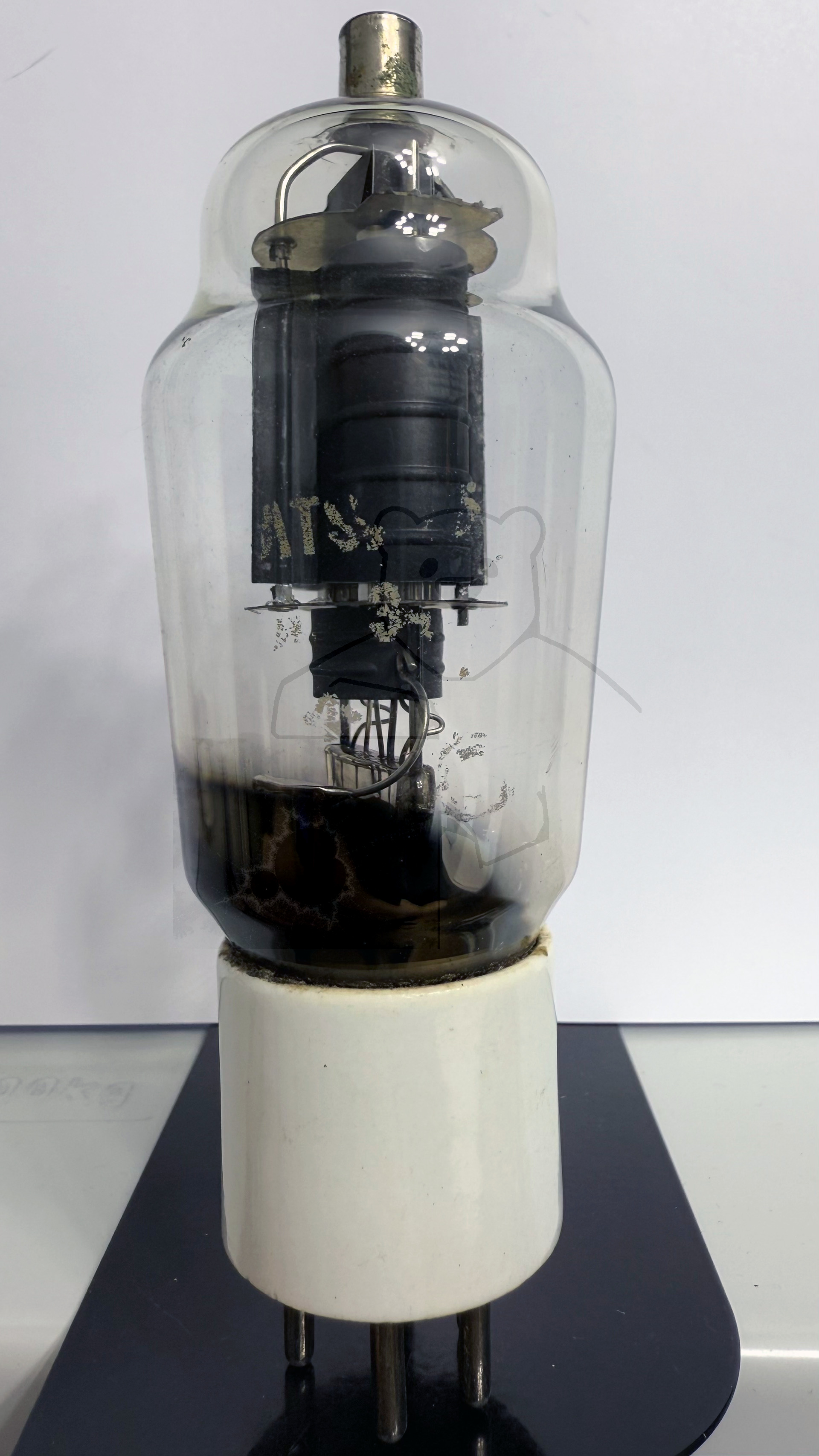

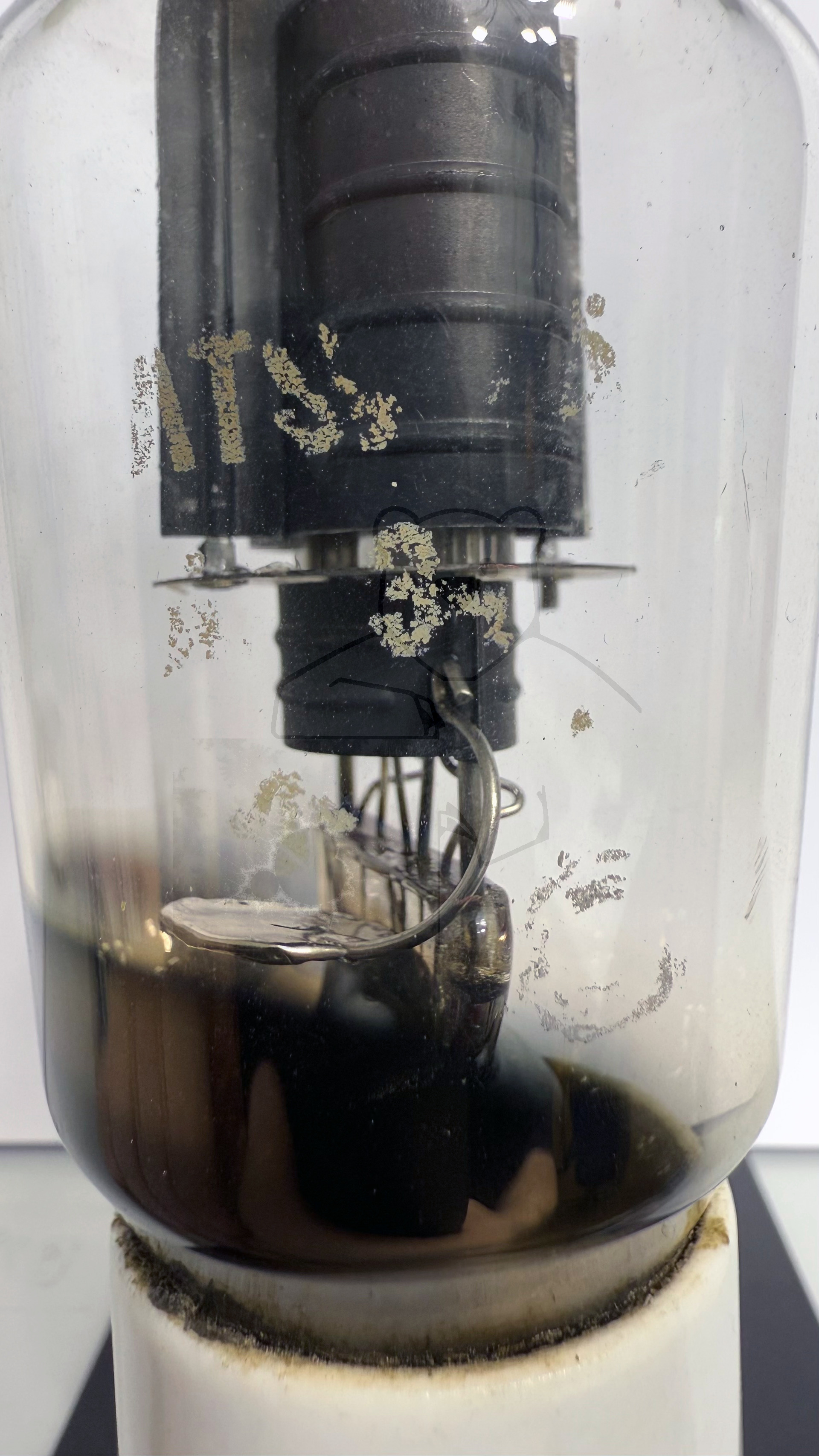

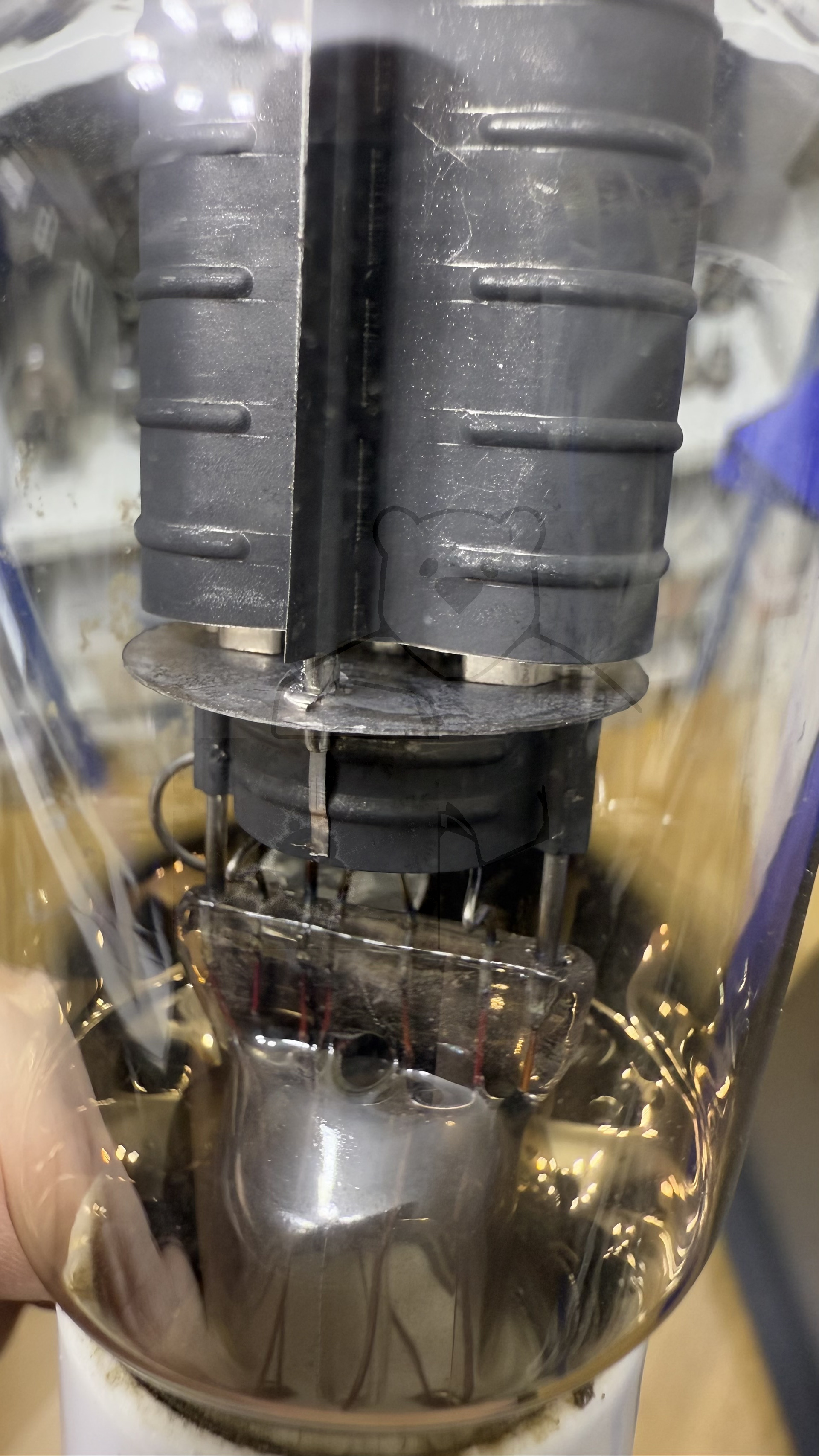

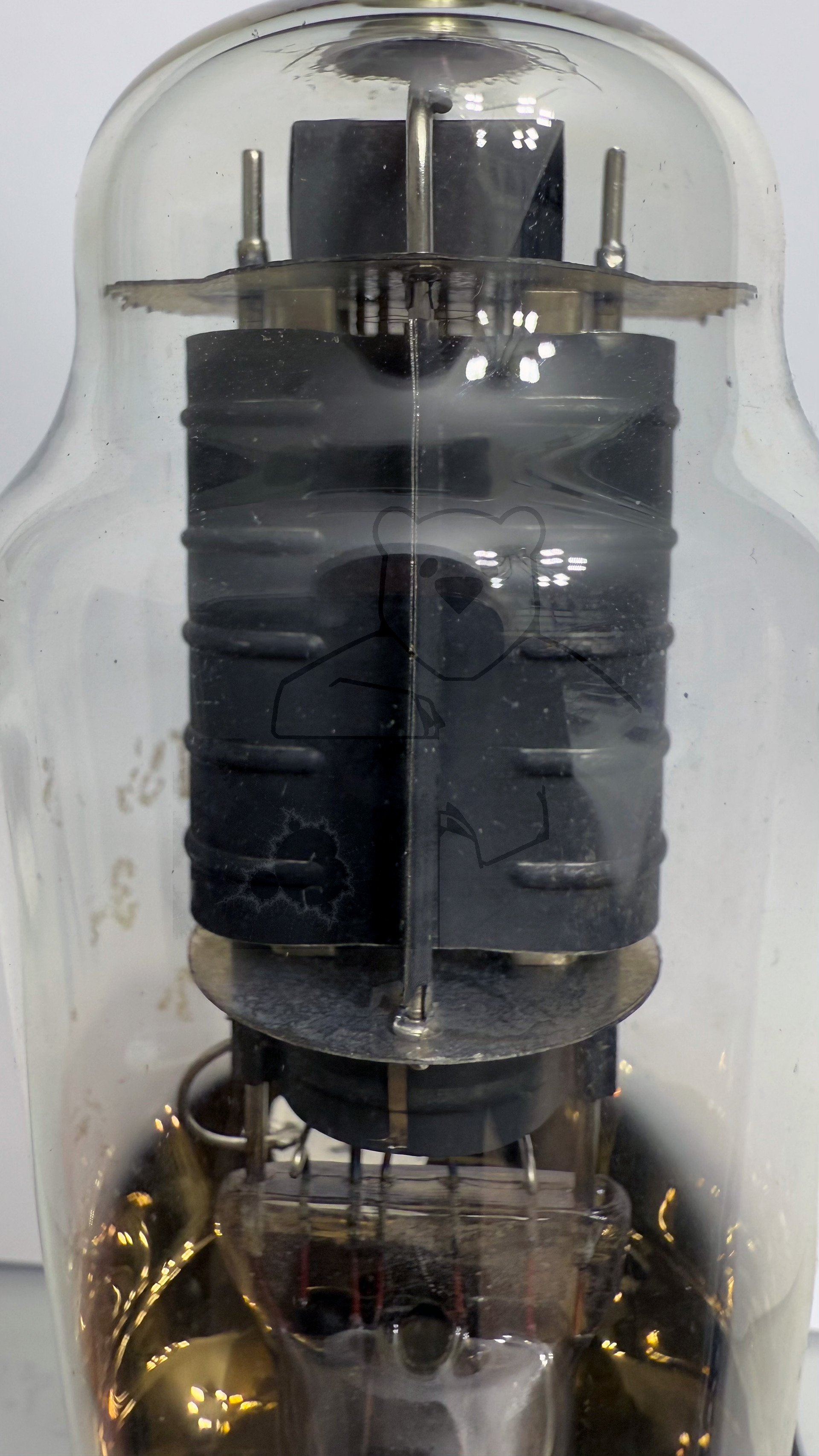

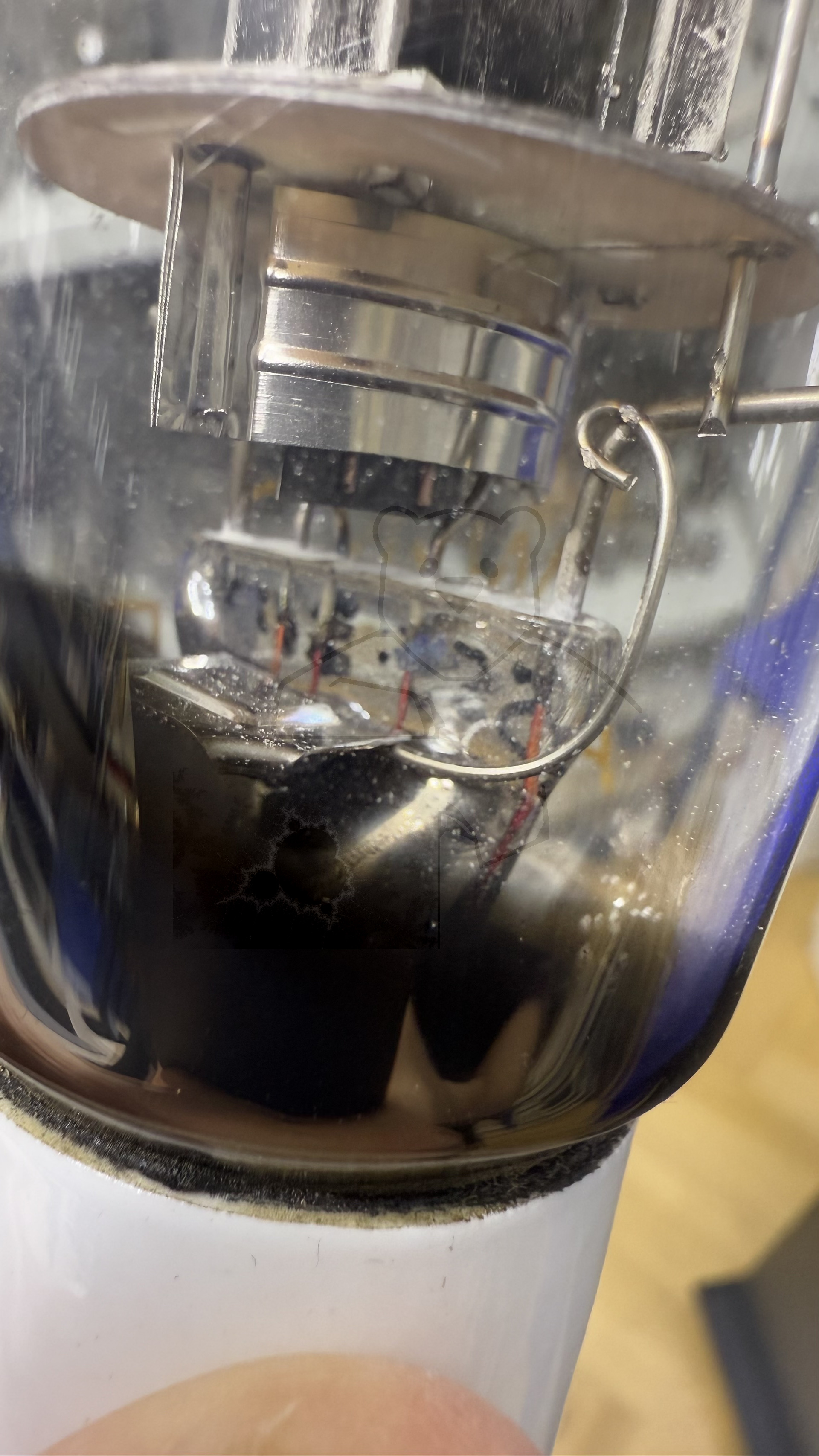

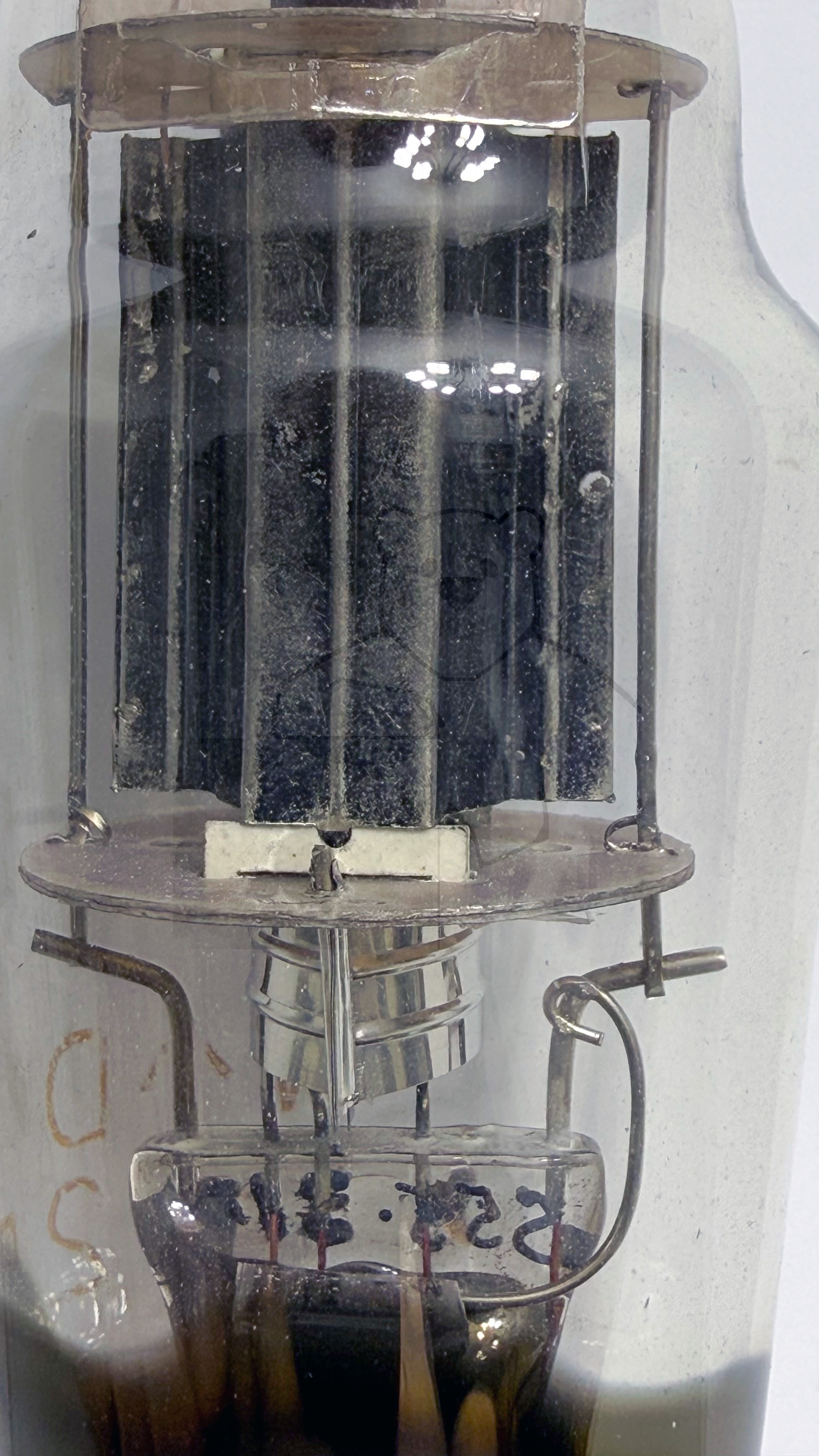

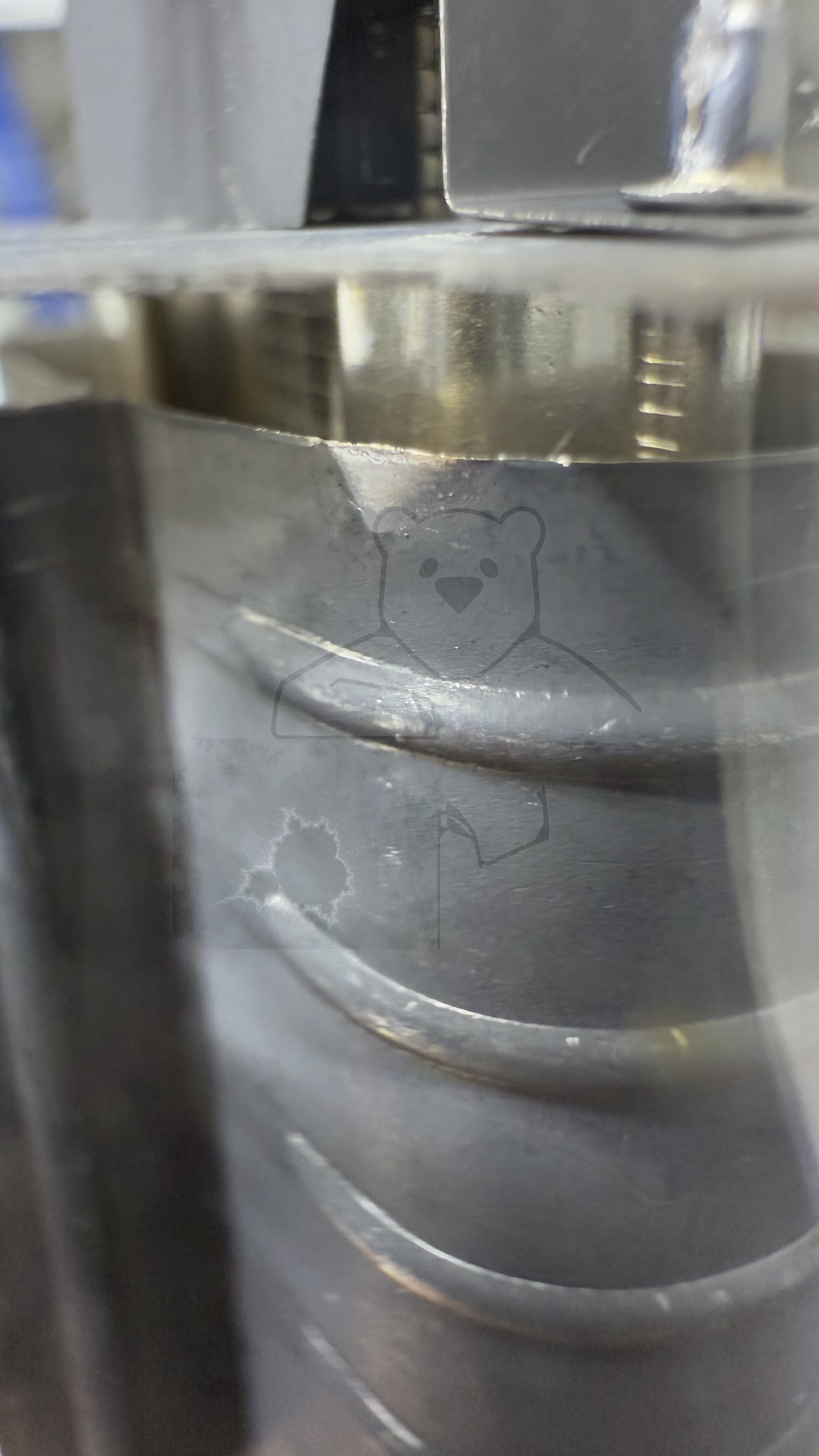

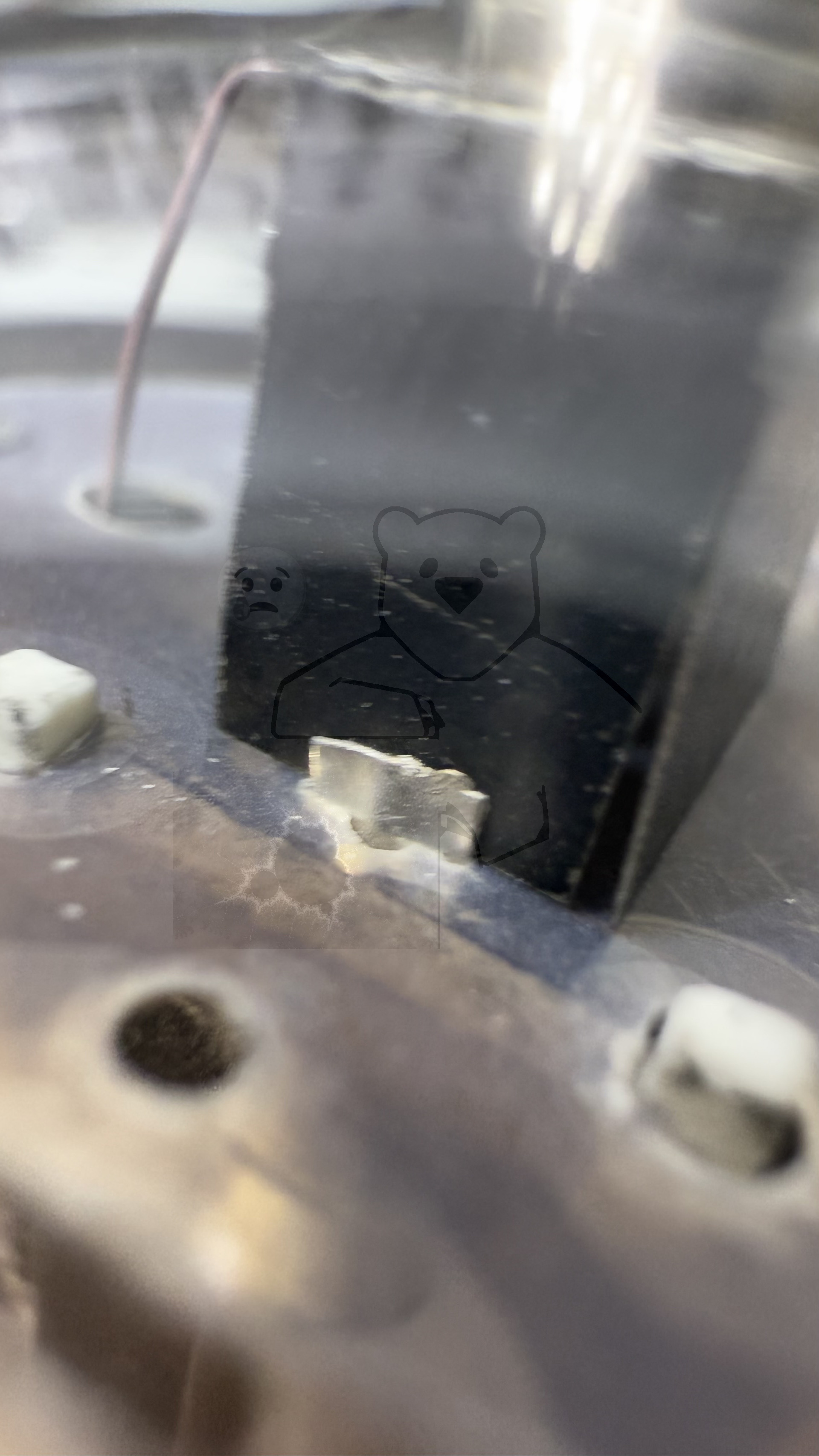

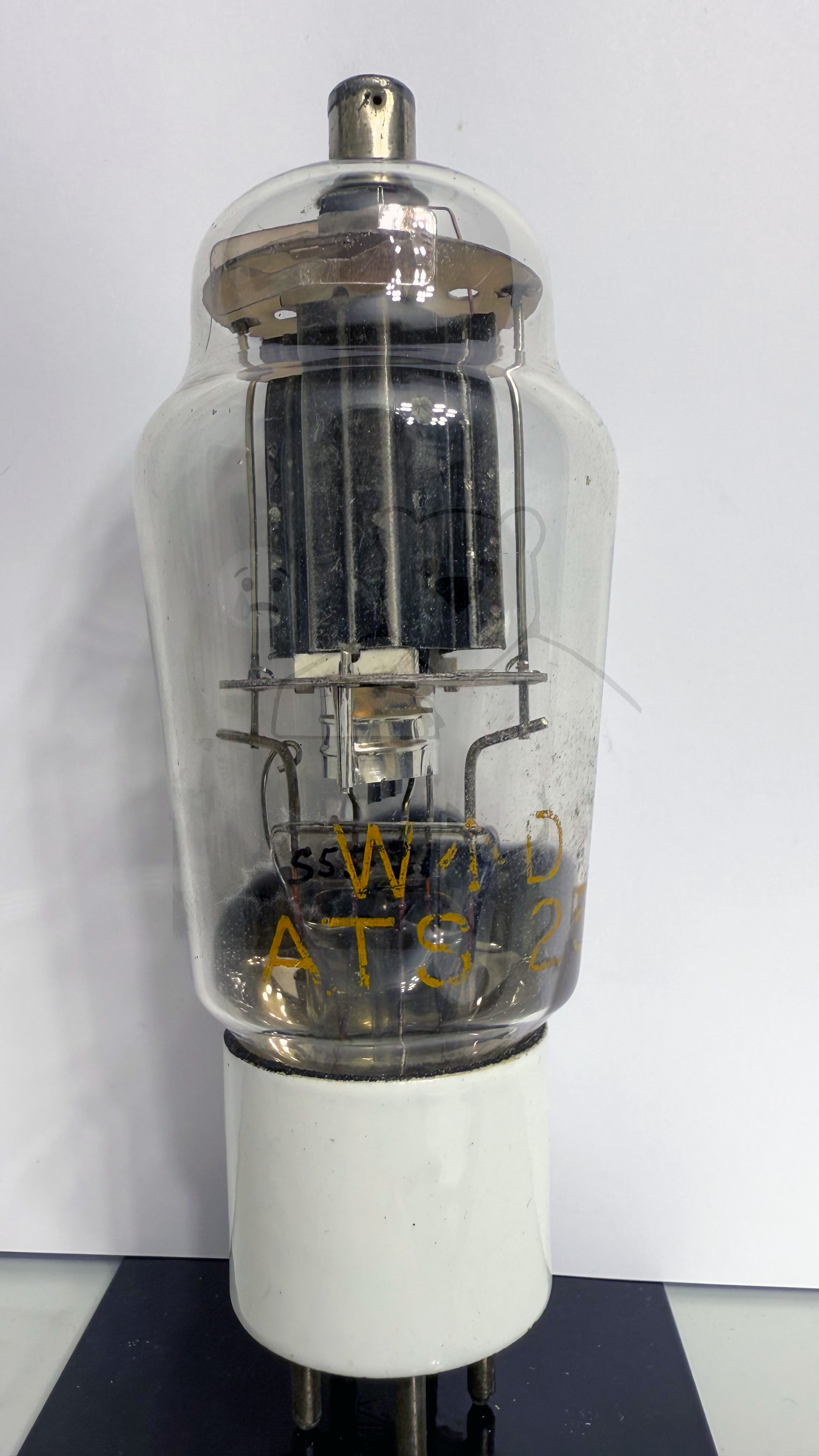

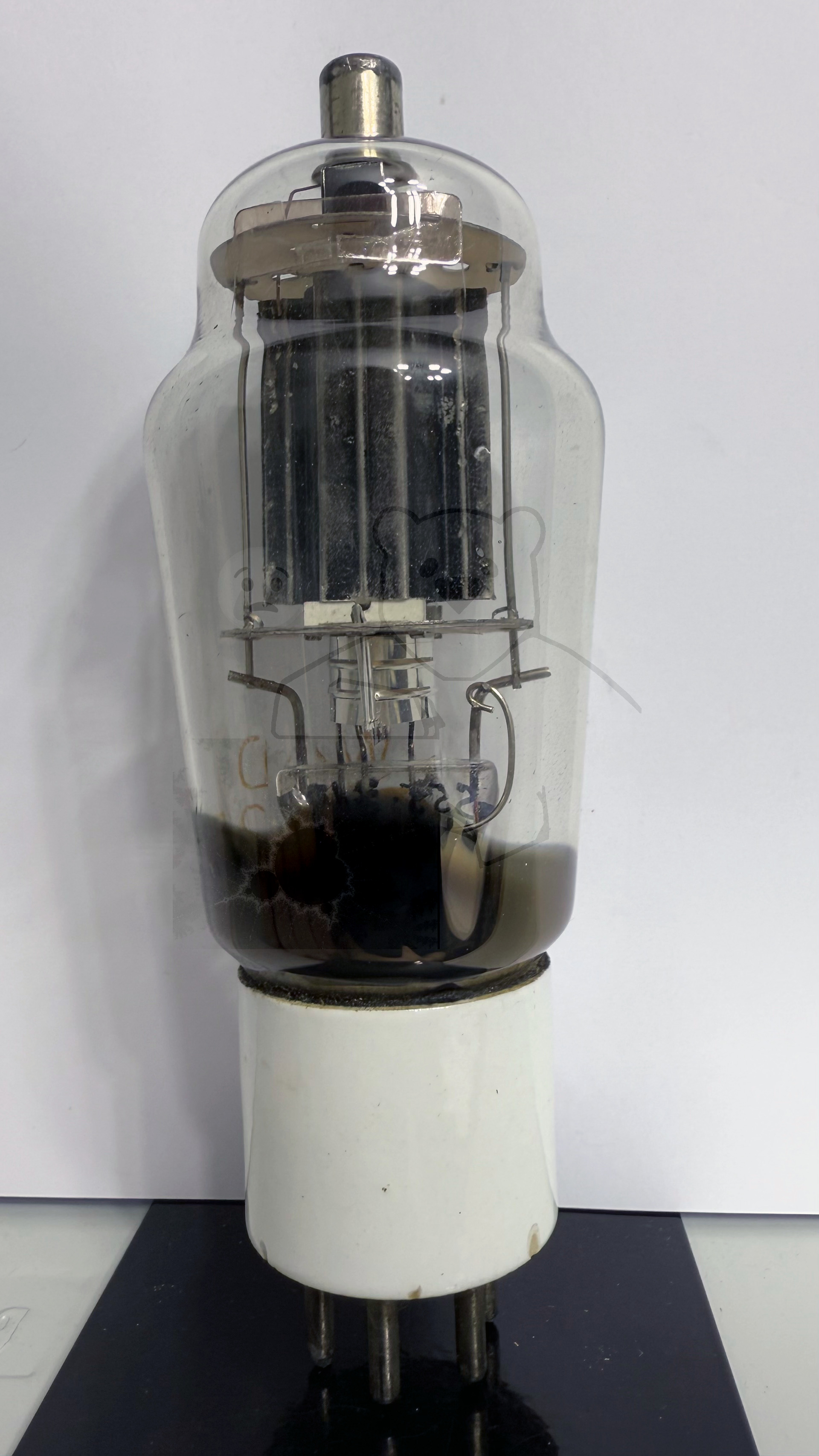

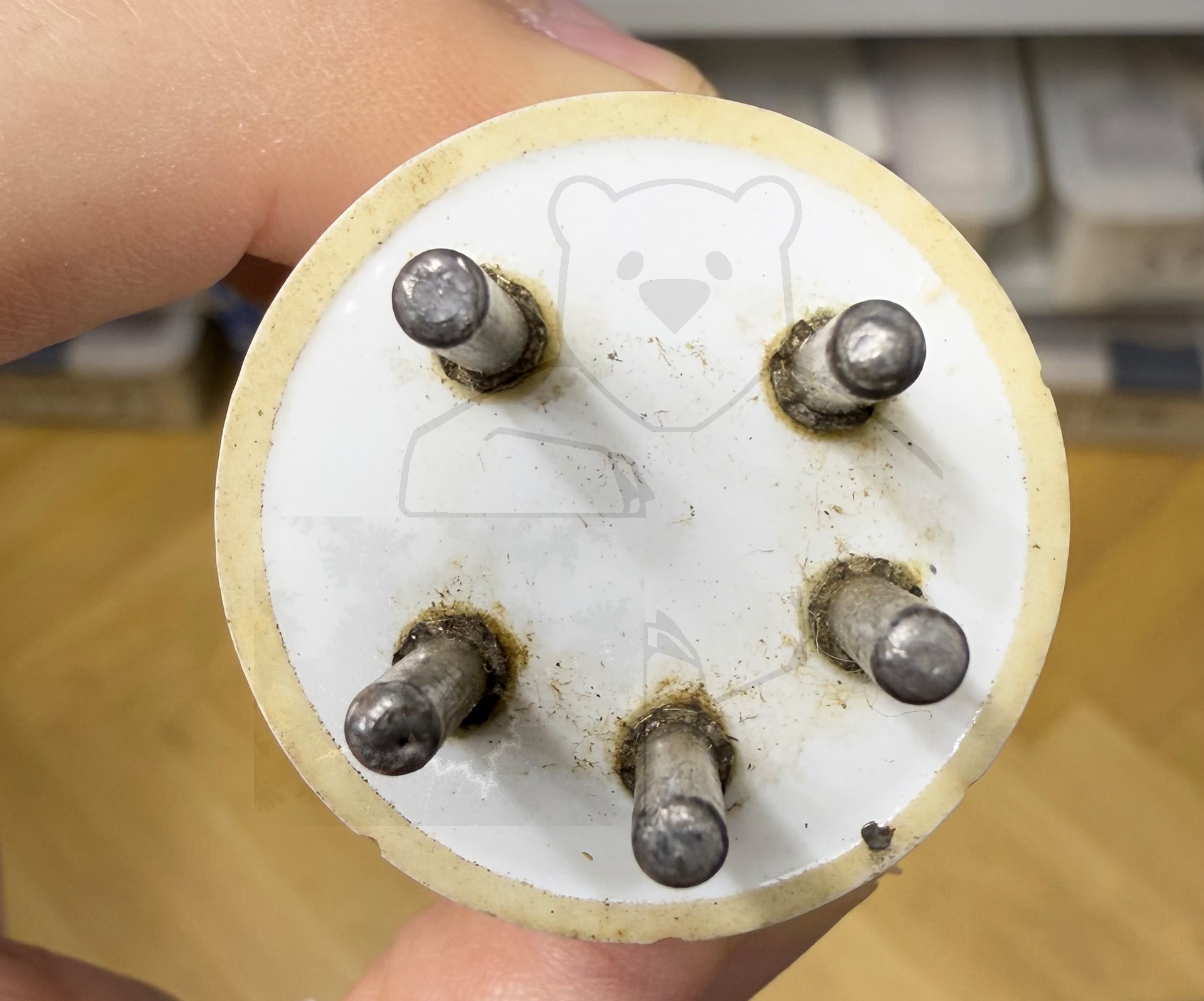

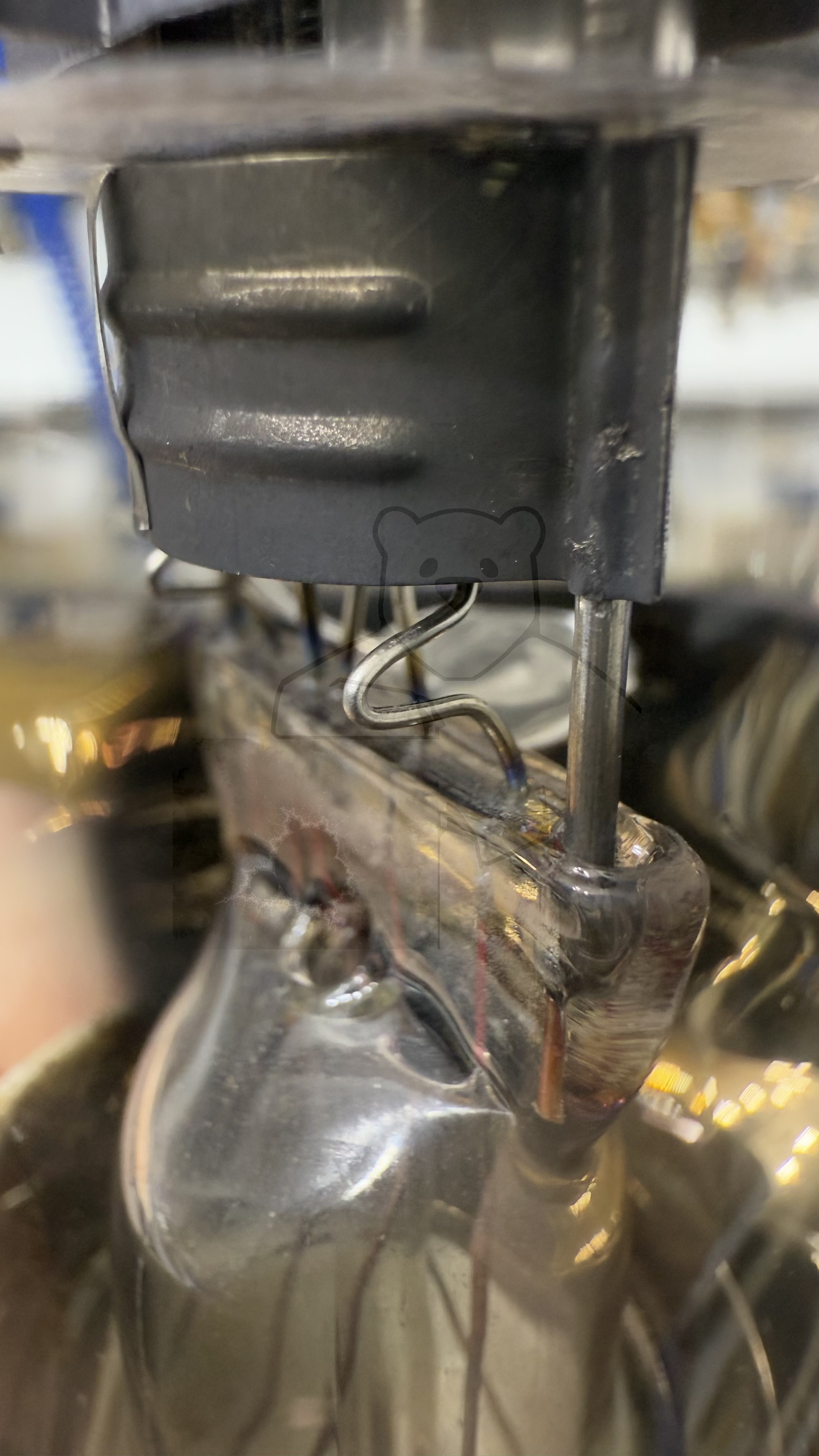

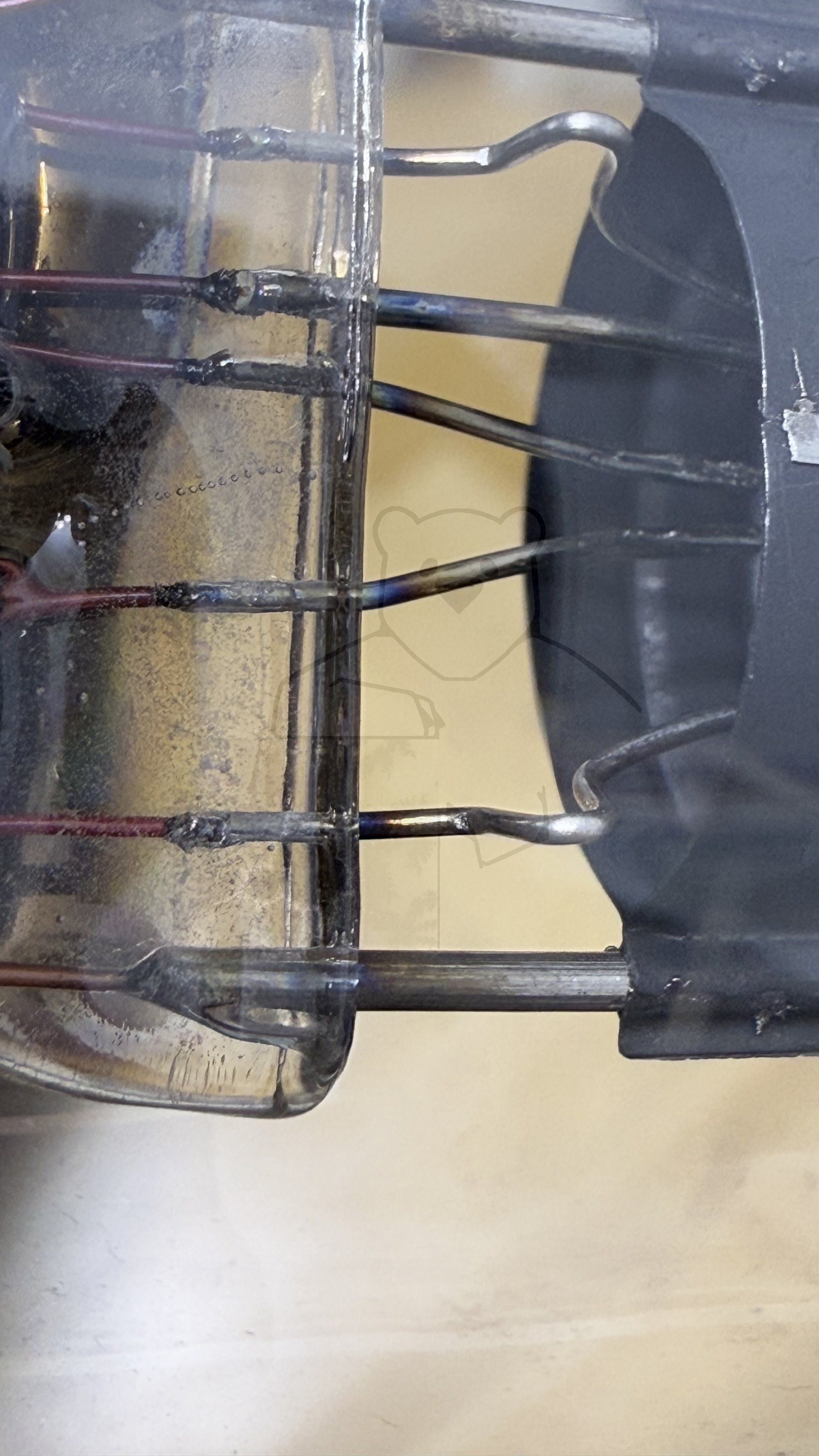

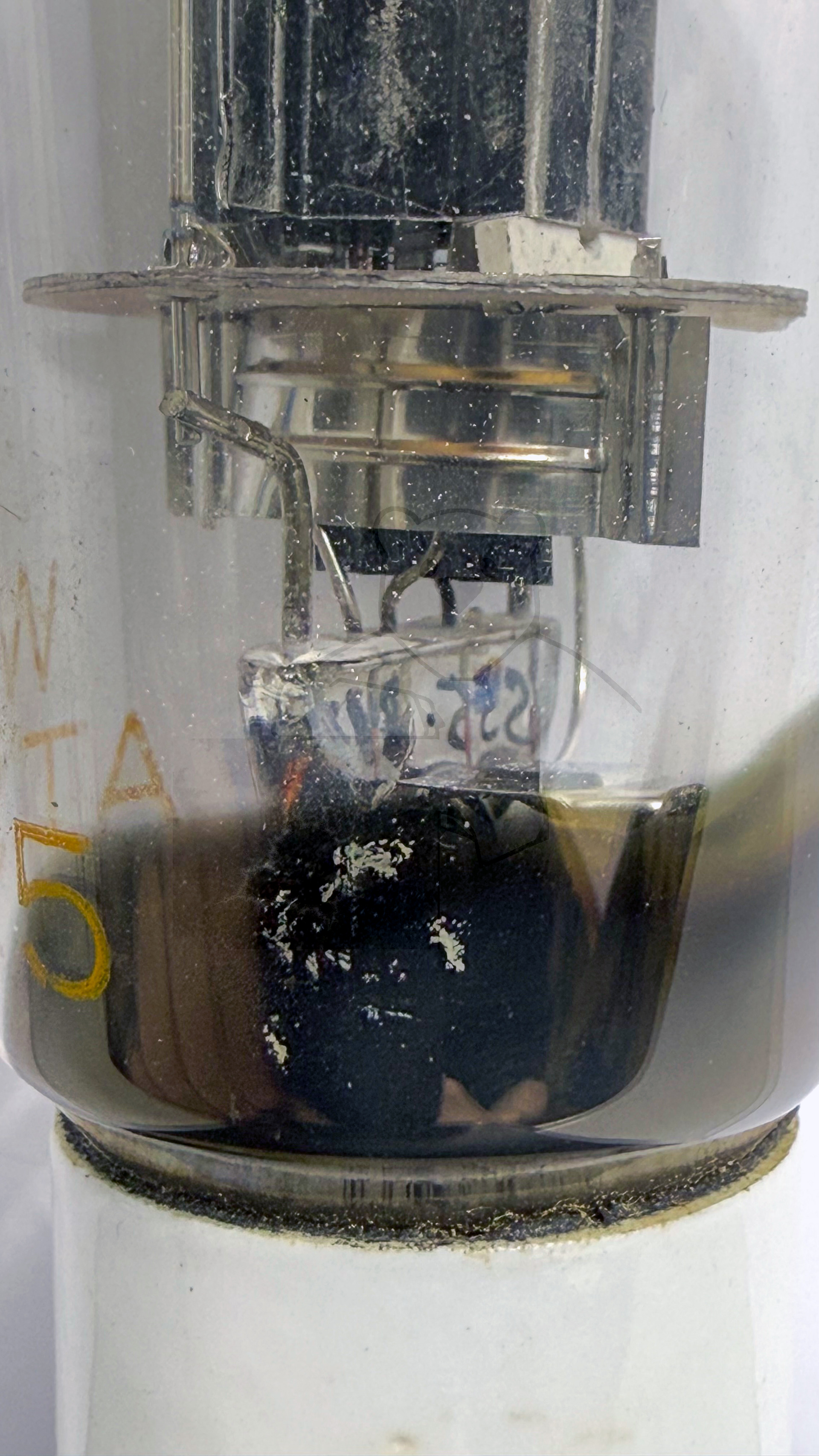

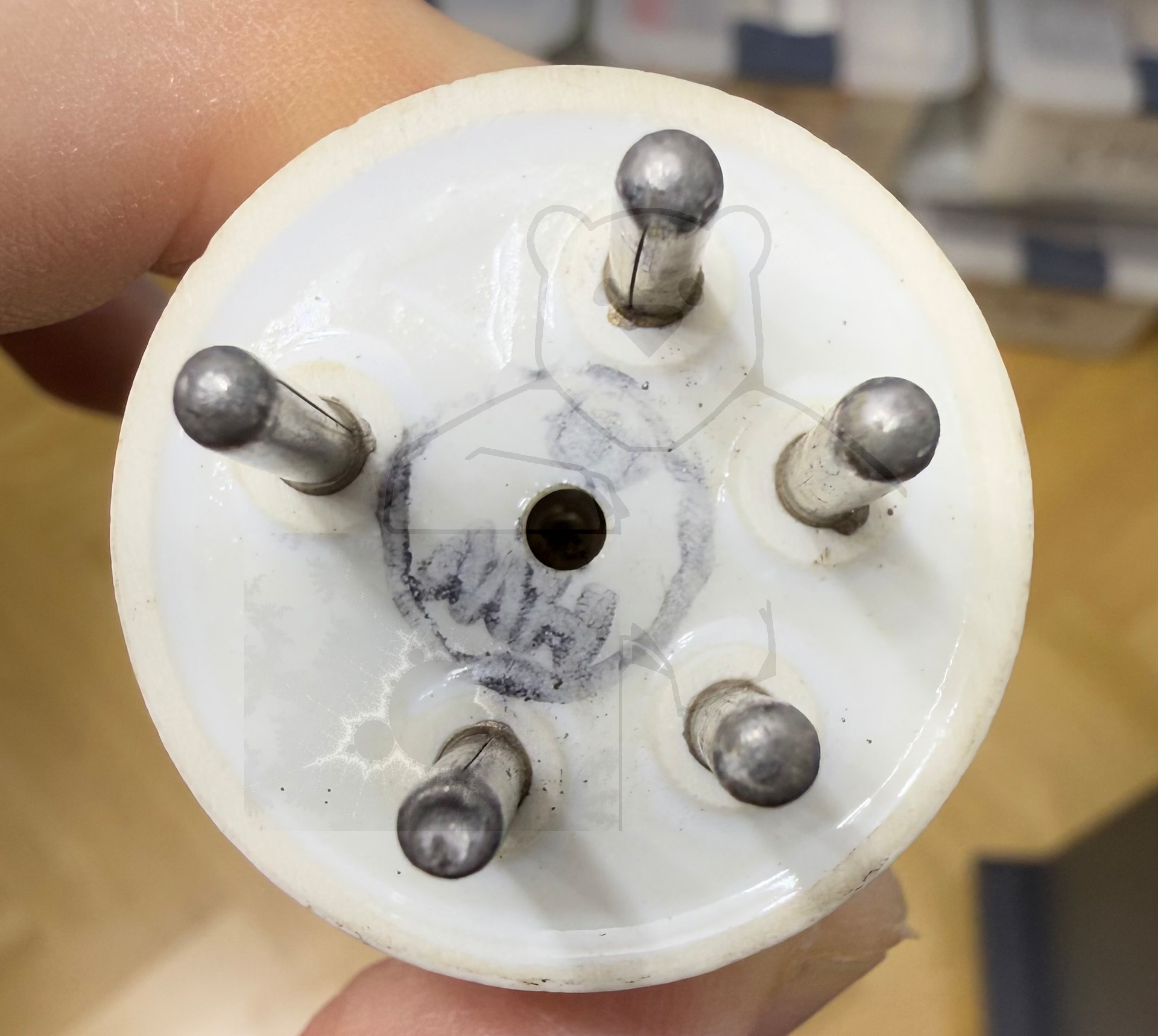

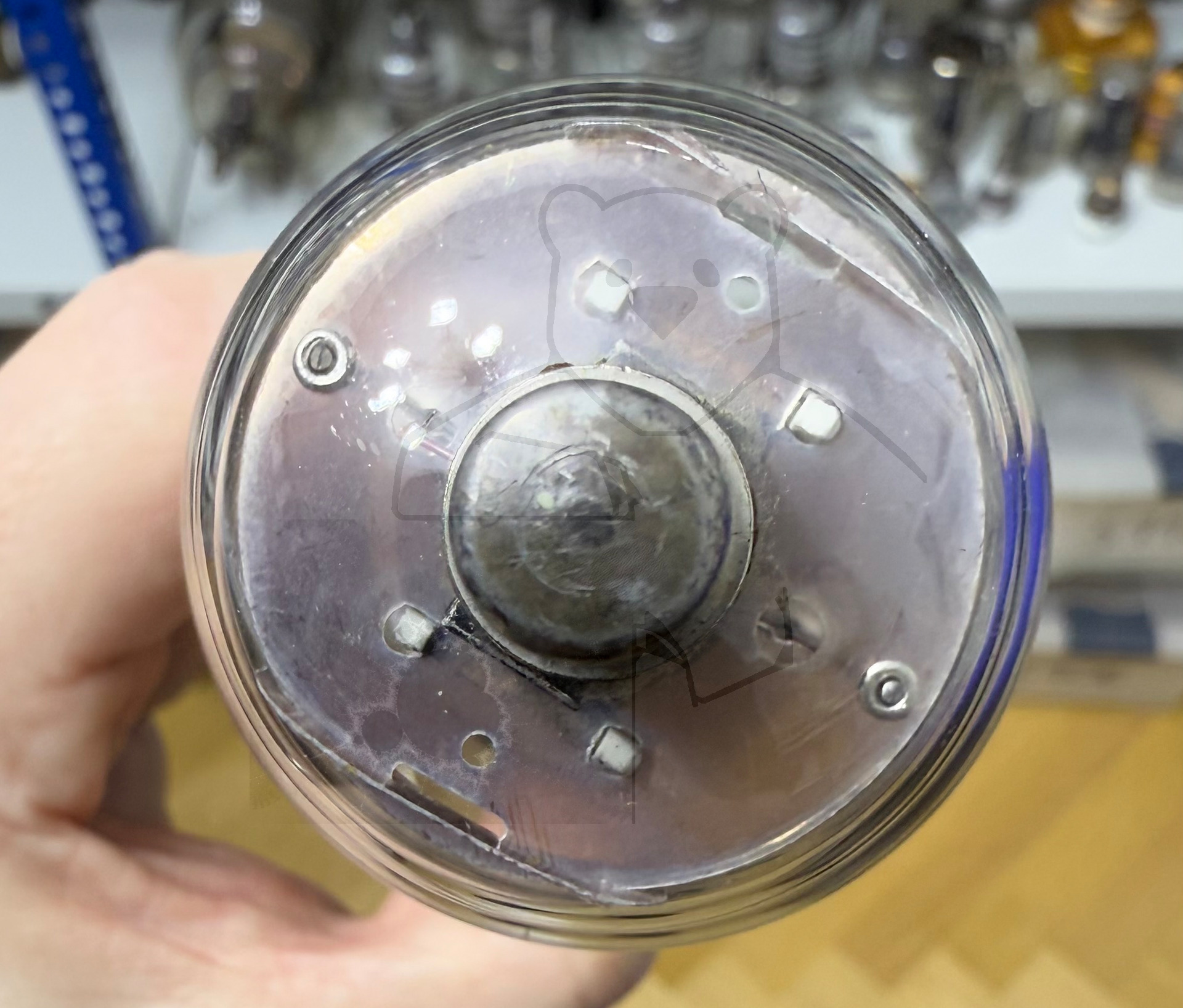

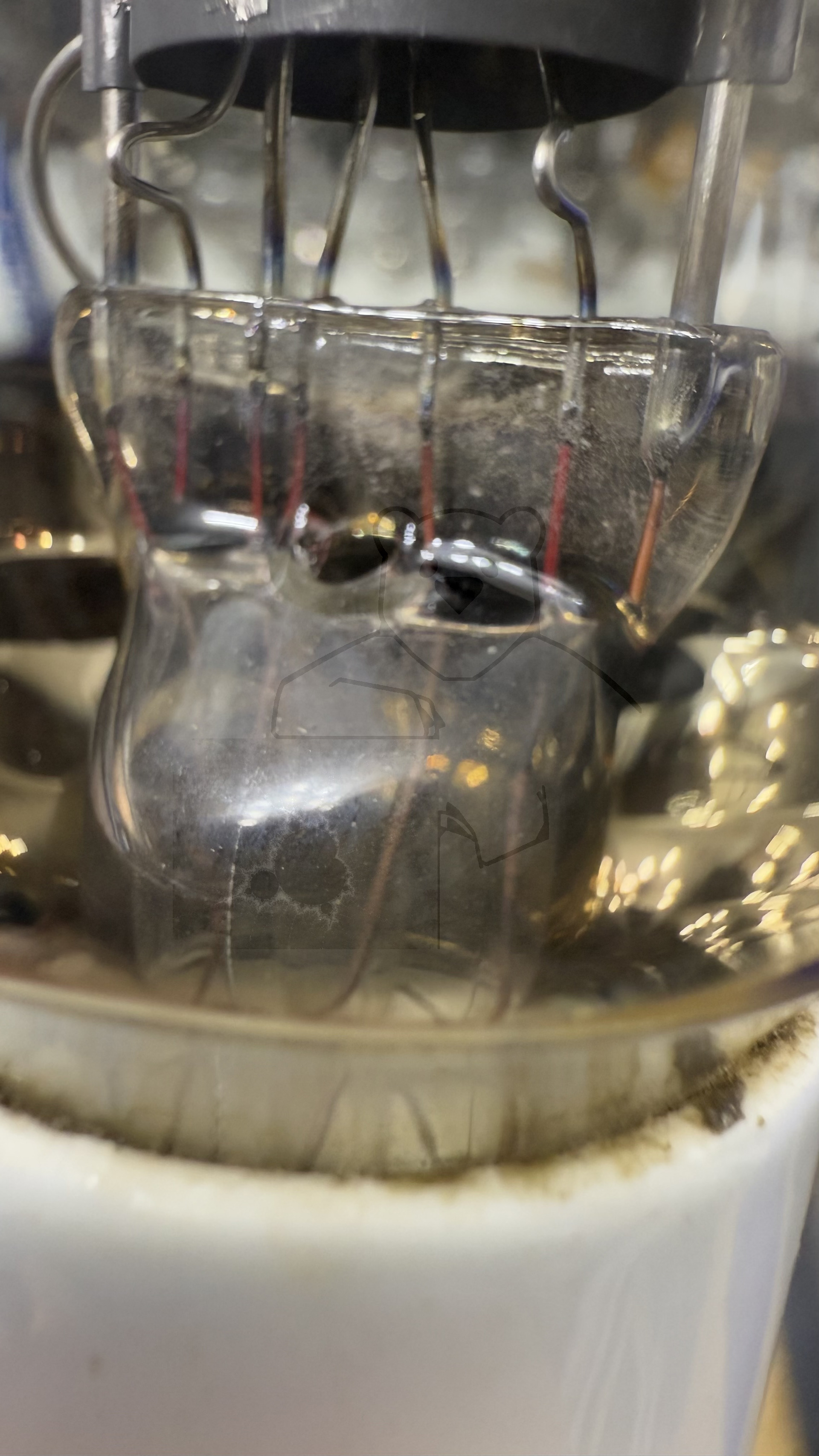

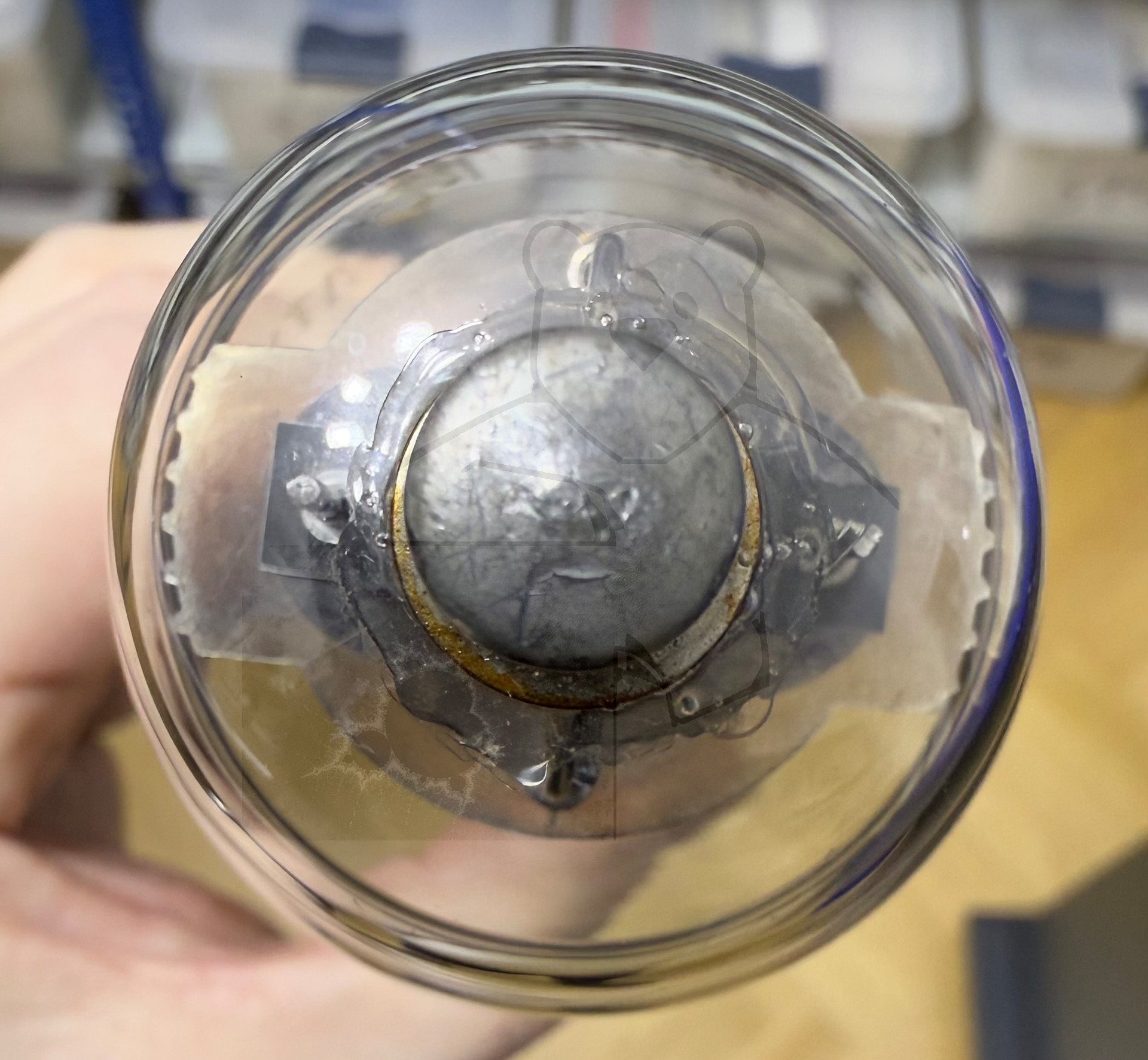

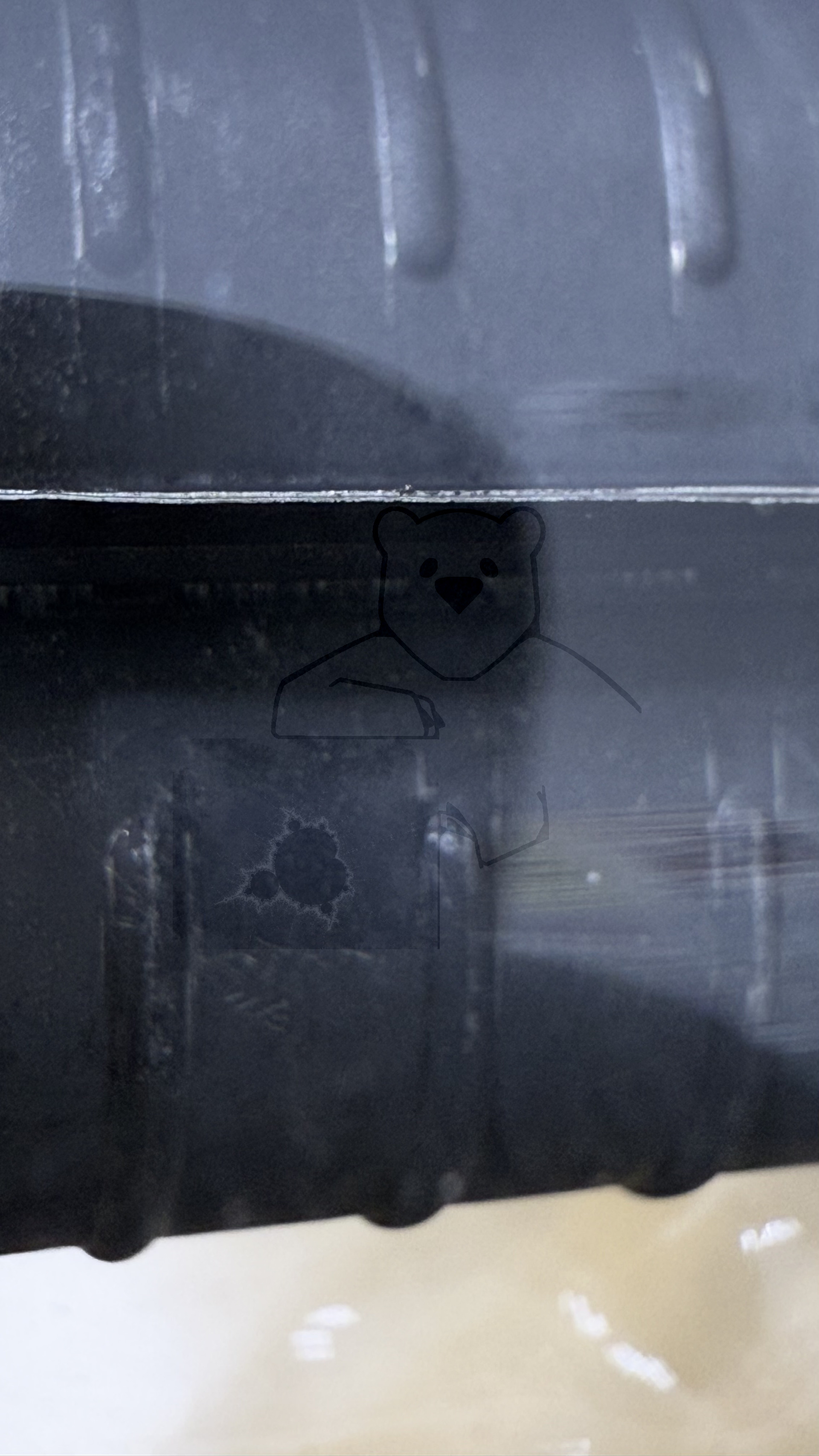

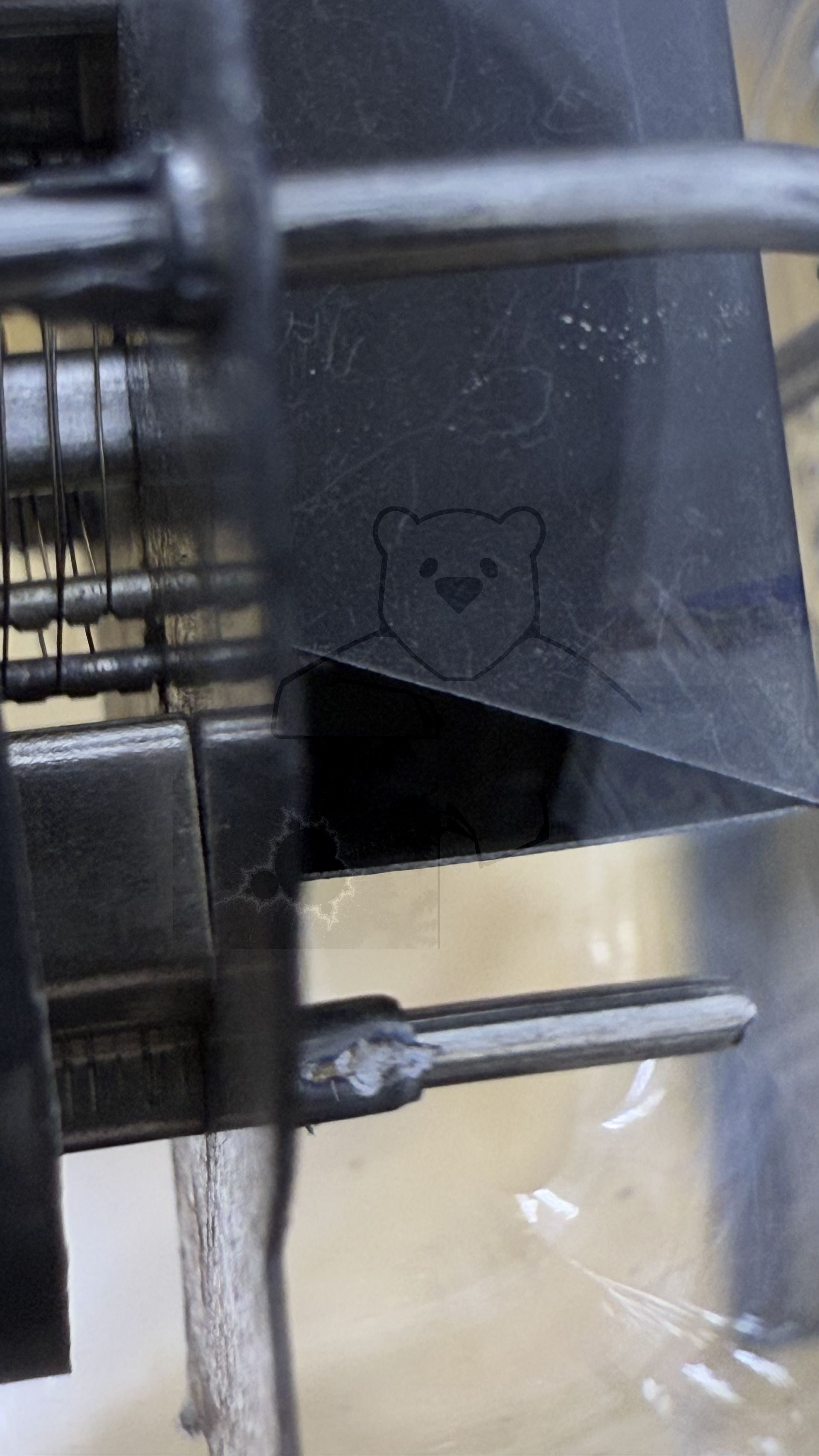

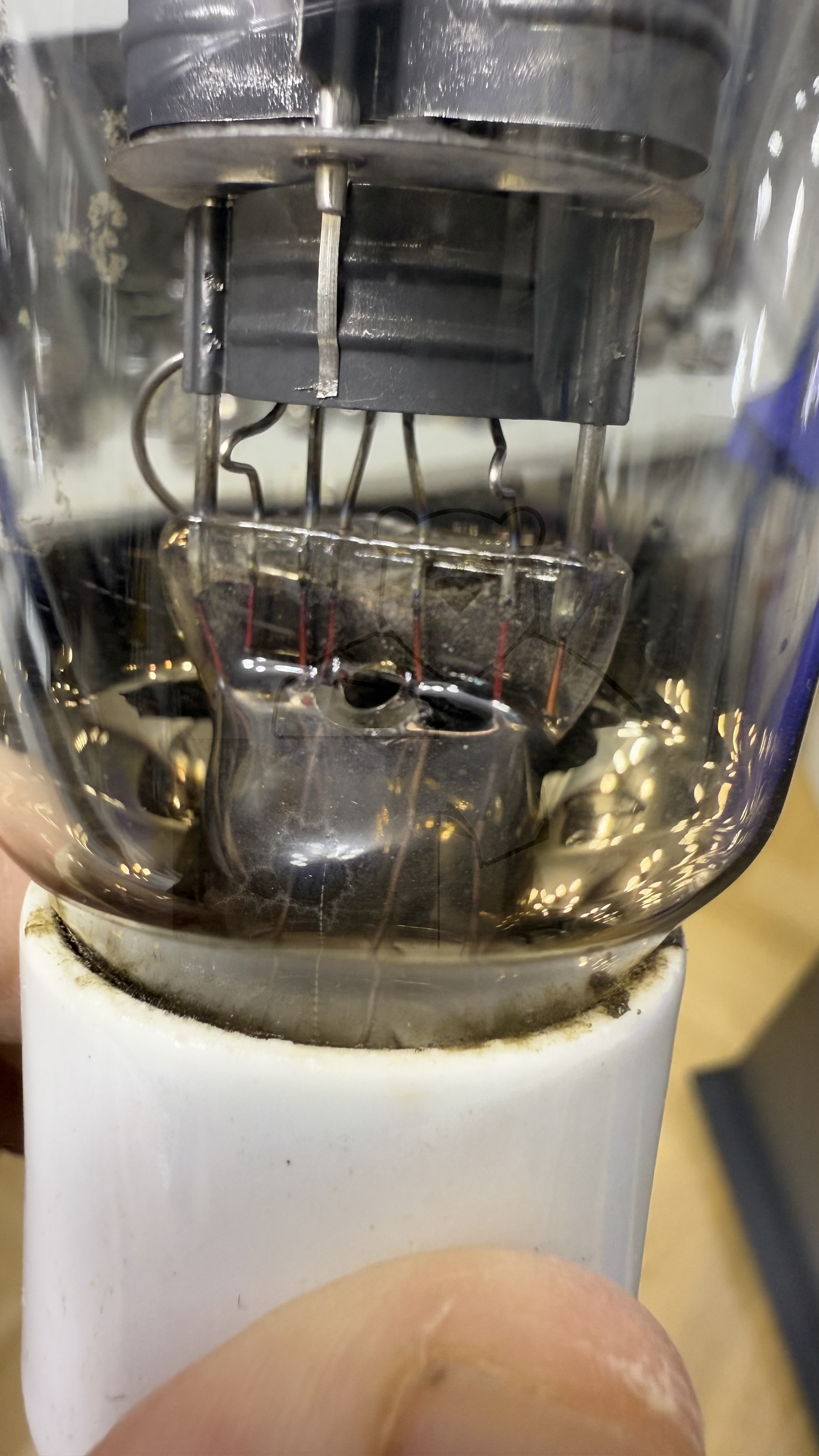

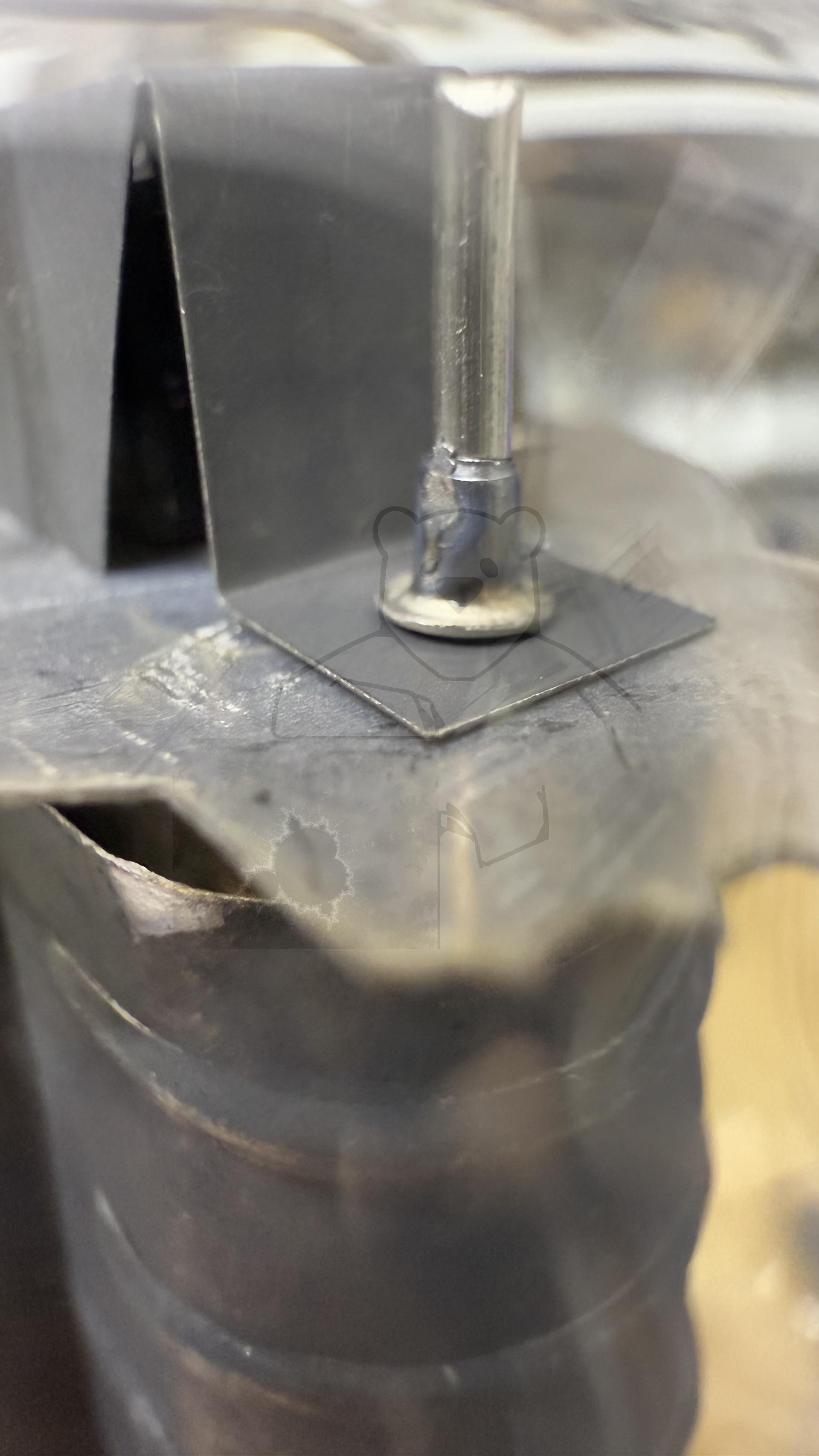

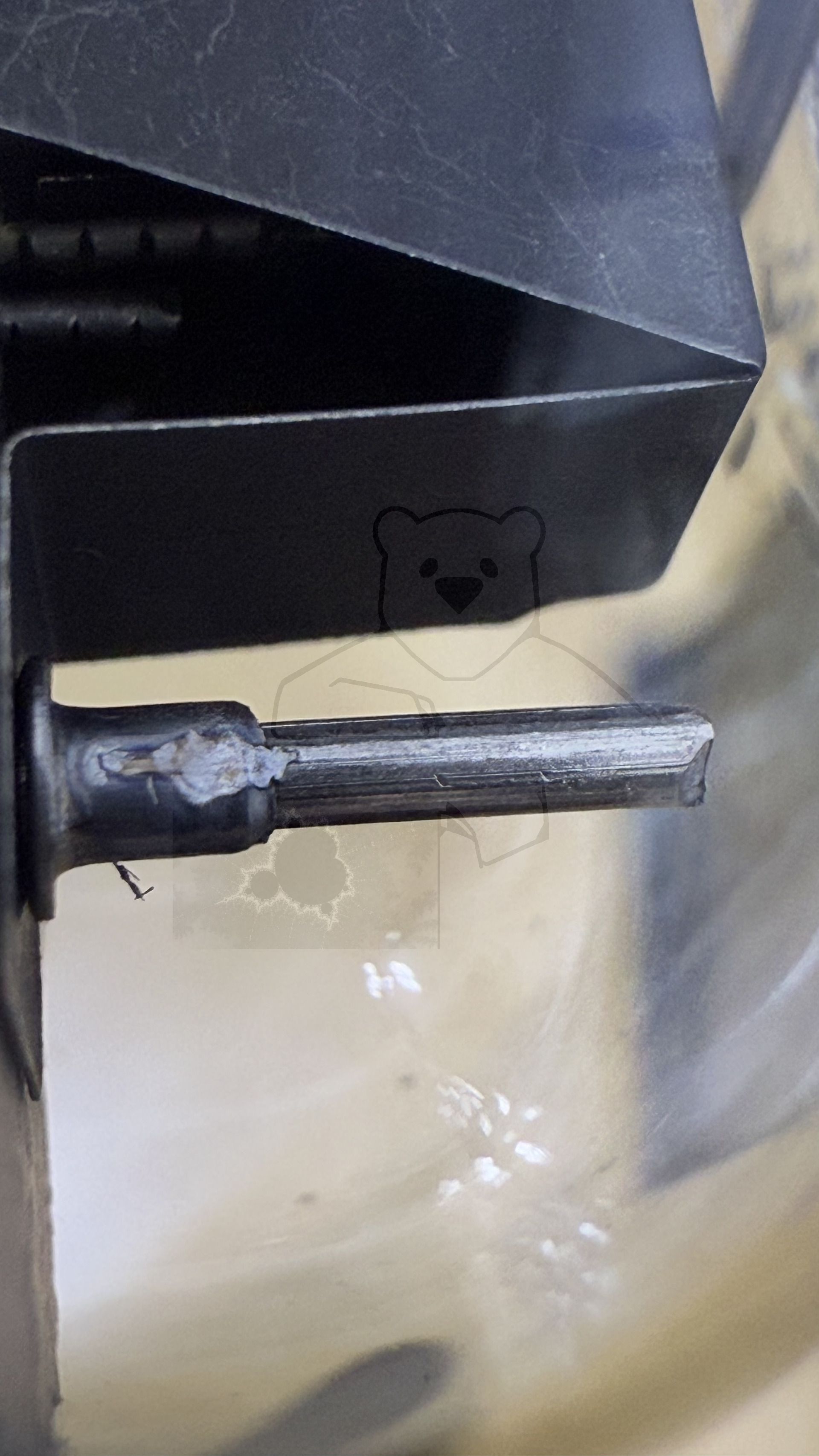

Daten und Bilder der Röhre: ATS25

🔎 Beschreibung der Röhre: ATS25

Name	ATS25
Vergleichsname	→ 807 G-807 VT-100 → Г-807
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:56:38

🔎 Beschreibung der Systeme für die Röhre: ATS25

	System 1
Kathode	4
Gitter 1	3
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

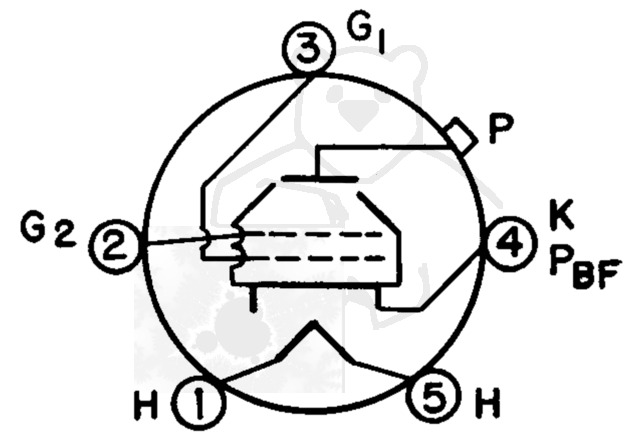

🔎 Sockelschaltung der ATS25

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: ATS25
Anwendung 807.pdf (998 kB)
Datenblatt 807 Brimar [www.tubedata.info].pdf (131 kB)
Datenblatt 807 Ferranti [www.tubedata.info].pdf (117 kB)
Datenblatt 807 General Electric [www.tubedata.info].pdf (722 kB)
Datenblatt 807 Mazda Belvu [www.tubedata.info].pdf (732 kB)
Datenblatt 807 RCA [www.tubedata.info].pdf (1699 kB)
Datenblatt 807 STC.pdf (267 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
