Daten und Bilder der Röhre: AL5/375

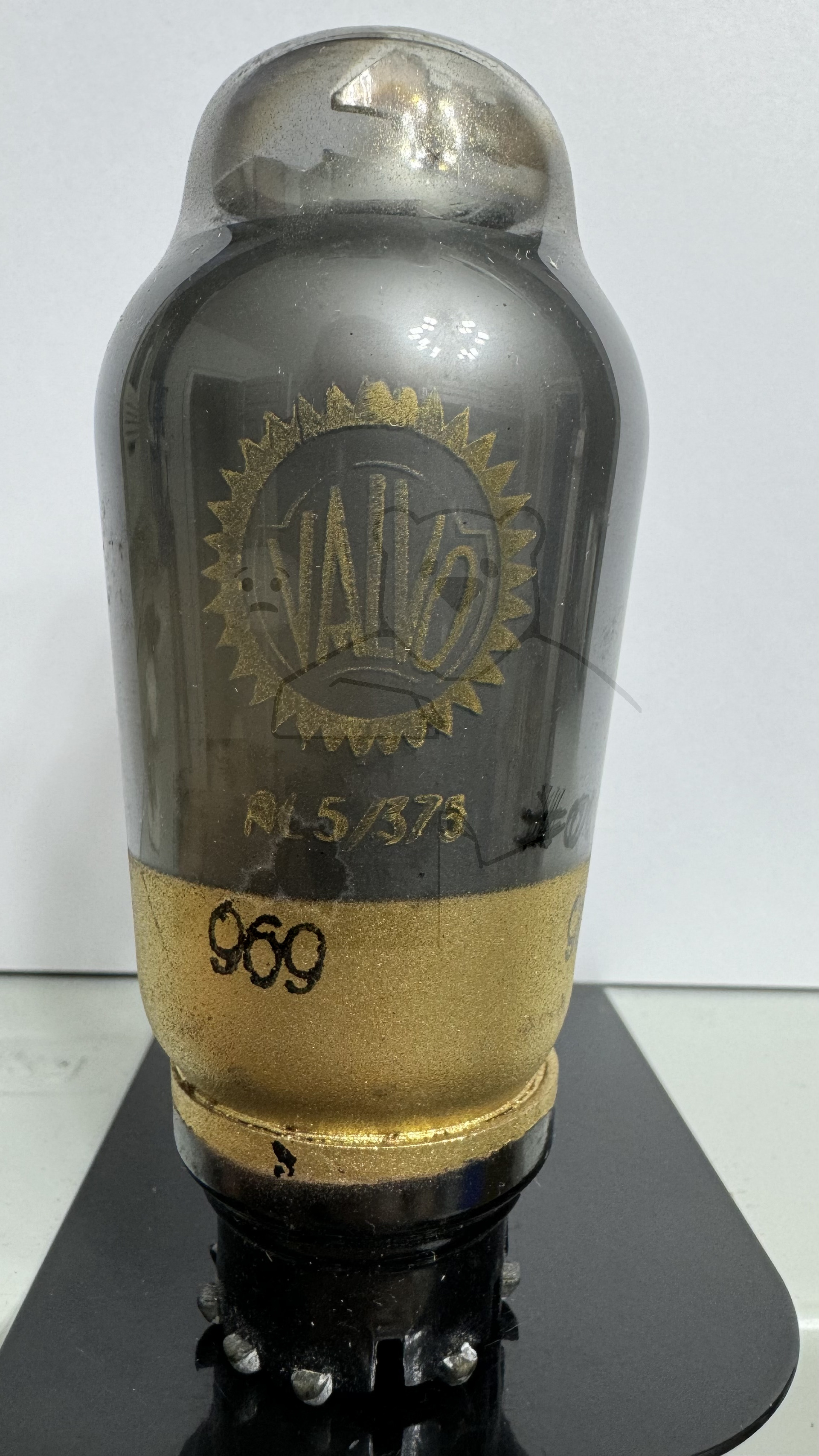

🔎 Beschreibung der Röhre: AL5/375

Name	AL5/375
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

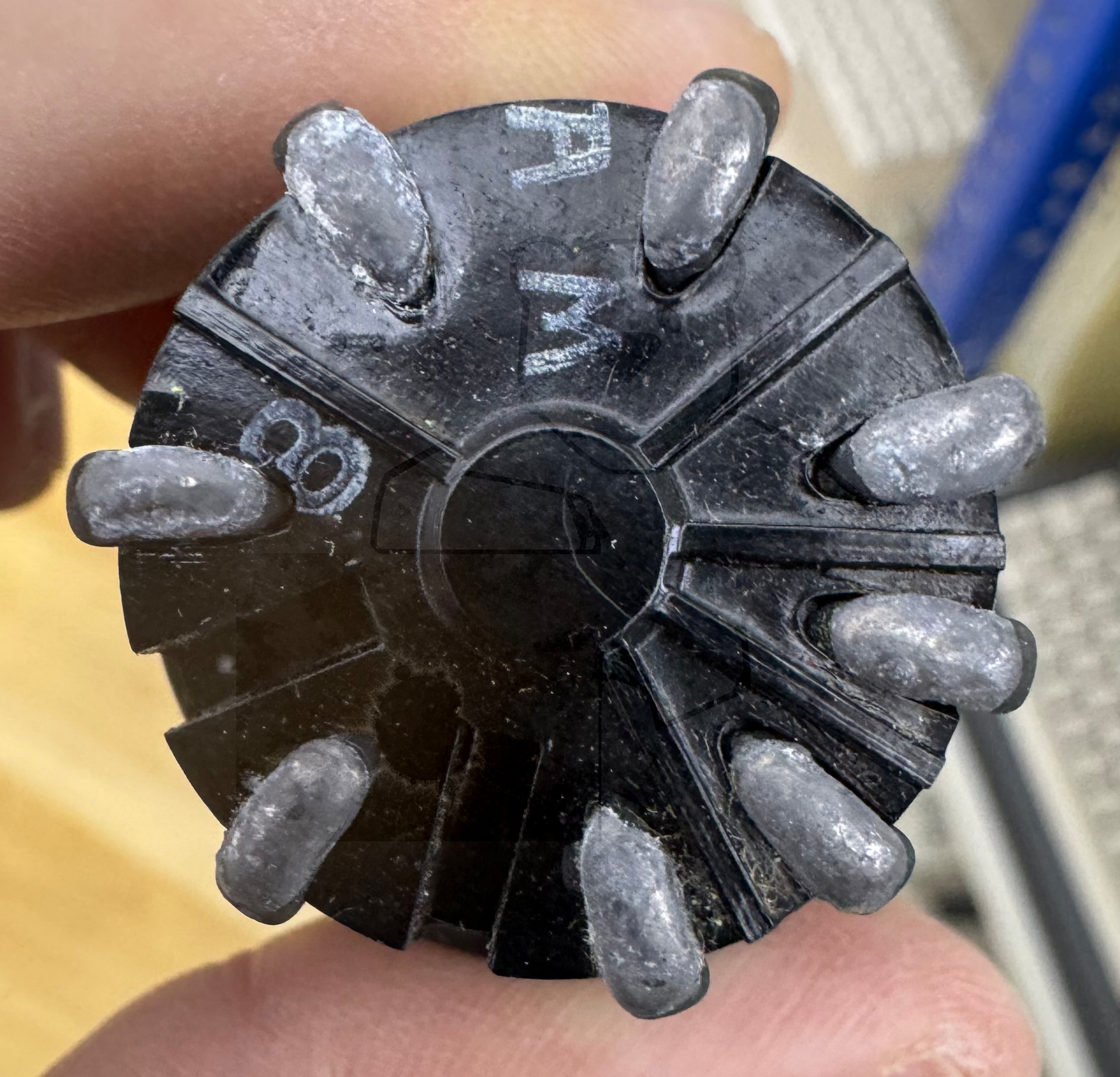

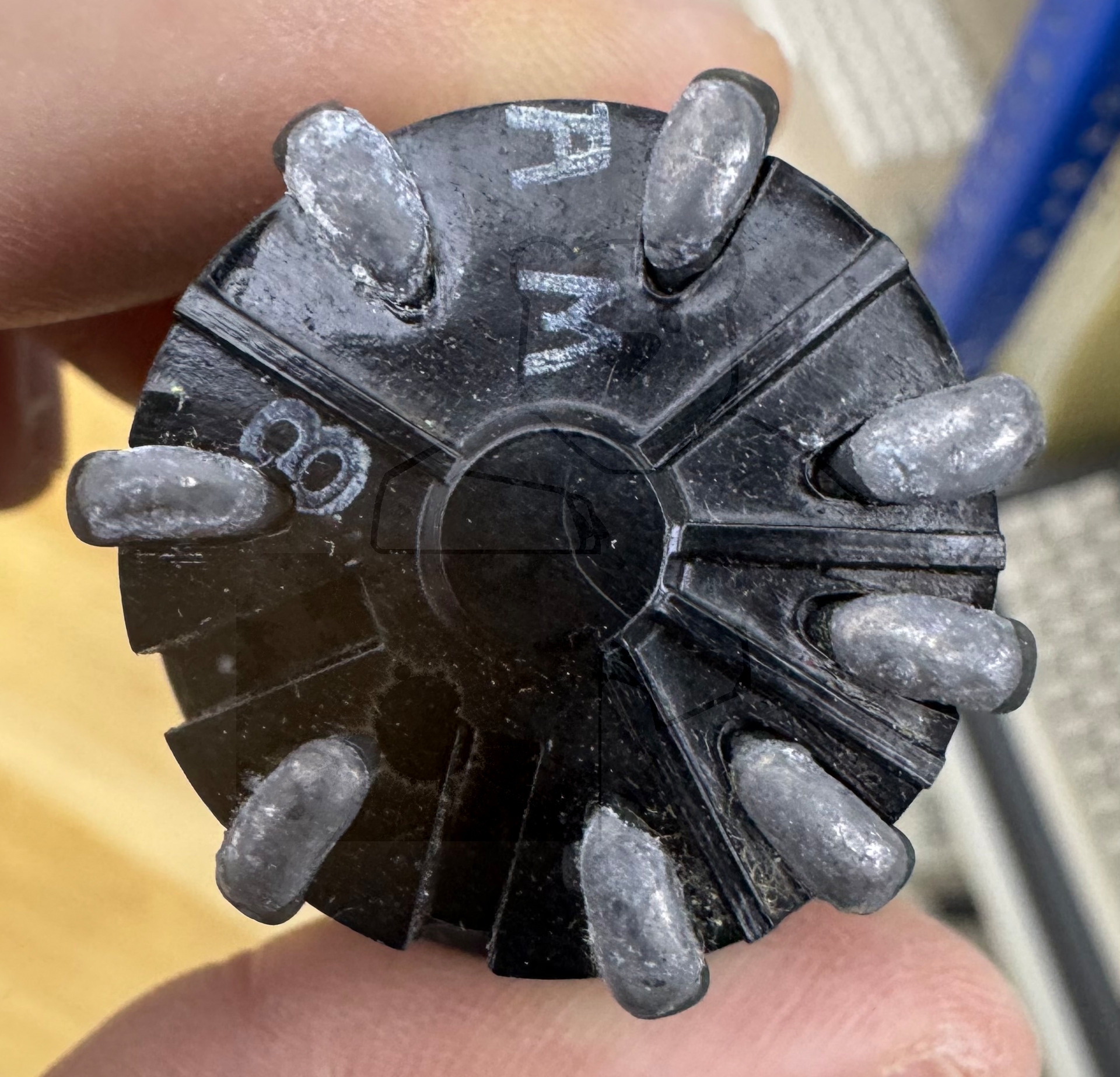

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:49:32

🔎 Beschreibung der Systeme für die Röhre: AL5/375

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

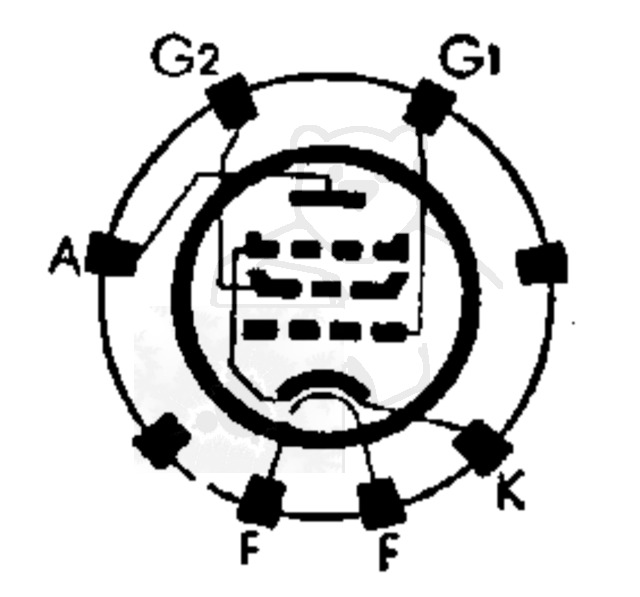

🔎 Sockelschaltung der AL5/375

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: AL5/375
Anwendung AL5 [www.tubedata.info].pdf (147 kB)
Anwendung AL5 Telefunken.pdf (133 kB)
Datenblatt AL5 Philips.pdf (68 kB)
