đ Beschreibung der Röhre: AK2
| Name | AK2 |
| Vergleichsname | |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| ZusĂ€tzliche Informationen | Die â AK1 hat ein identisches Röhrensystem, aber einen anderen Sockel (â Hexodensockel, 7pol.) |
| Letzte Ănderung | 12.08.2025 12:31:03 |
đ Beschreibung der Systeme fĂŒr die Röhre: AK2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | Kappe |
| Gitter 5 | 7 |
| Gitter 6 | 4 |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

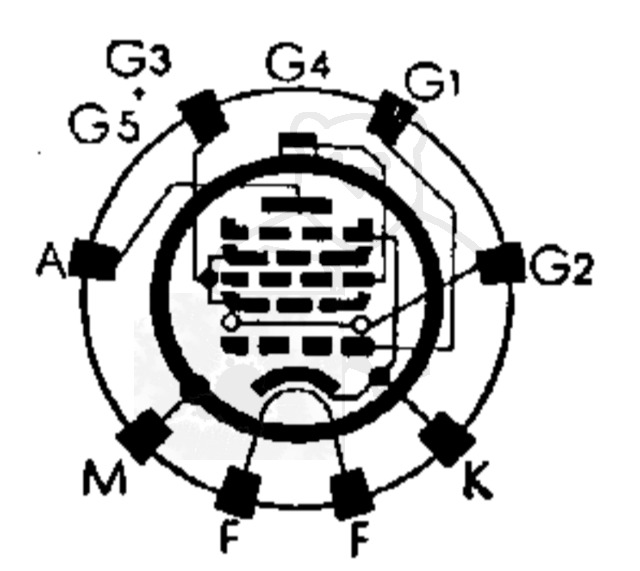

đ Sockelschaltung der AK2
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AK2
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/FwpRCxRj-u4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AK2
Anwendung AK2 Miniwatt [www.tubedata.info].pdf (1429 kB)
Datenblatt AK2 Philips.pdf (66 kB)
Datenblatt AK2 Telefunken.pdf (138 kB)
Datenblatt AK2 Tungsram.pdf (188 kB)
Pruefkarte AK1 AK2 MO465 - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte AK2 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte AK2 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AK2

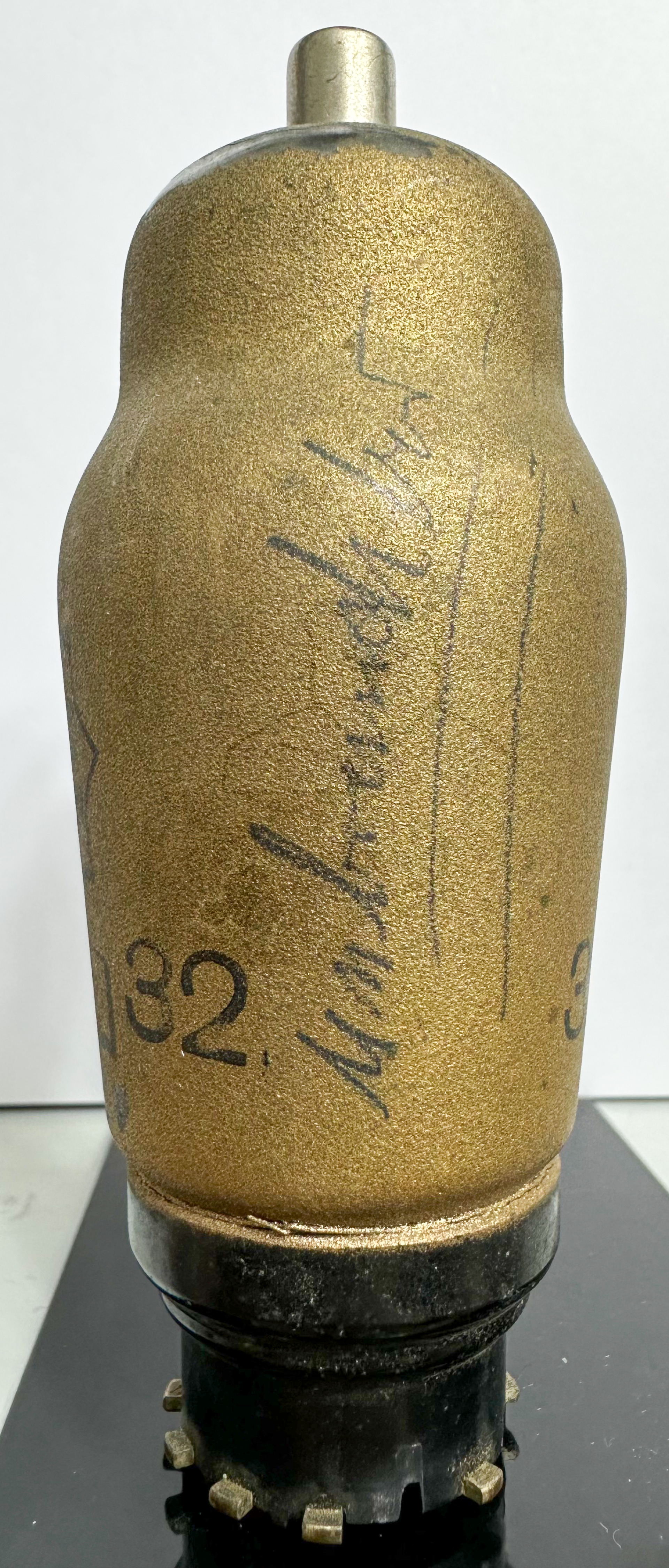

Röhre AK2 #0120 Bild 1
