Daten und Bilder der Röhre: AH100

🔎 Beschreibung der Röhre: AH100

Name	AH100
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	12.08.2025 21:33:52

🔎 Beschreibung der Systeme für die Röhre: AH100

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4	6
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

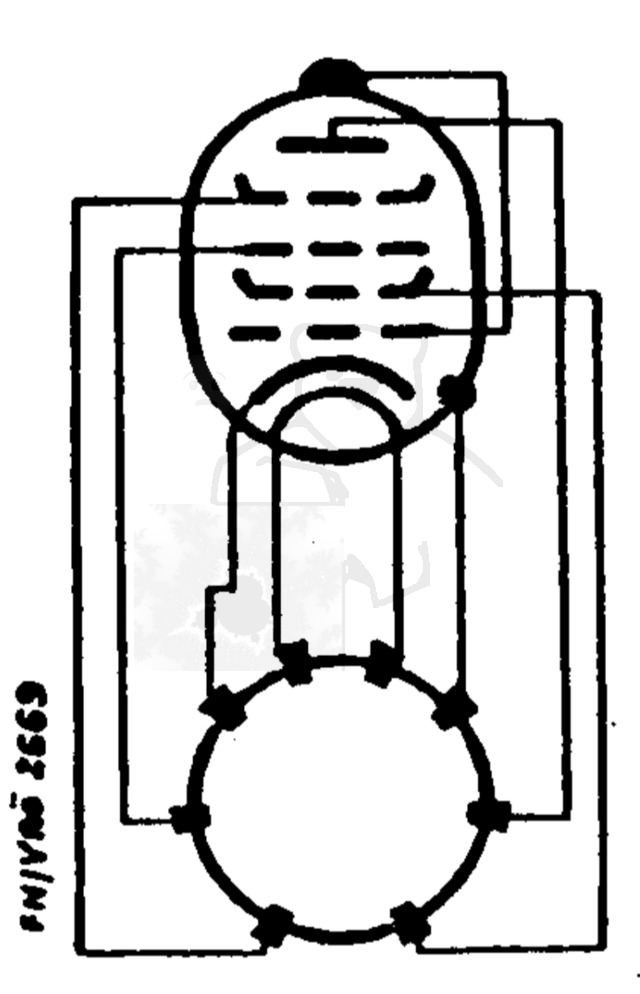

🔎 Sockelschaltung der AH100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AH100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/7iCMUwIswzc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AH100
Datenblatt AH100 Telefunken [www.tubedata.info].pdf (265 kB)
Pruefkarte AH100 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte AH100 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
