đ Beschreibung der Röhre: AC102
| Name | AC102 |
| Vergleichsname | |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 5pol. â Liste aller Röhren mit: Postroehre, 5pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 10.08.2018 05:55:05 |
đ Beschreibung der Systeme fĂŒr die Röhre: AC102
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

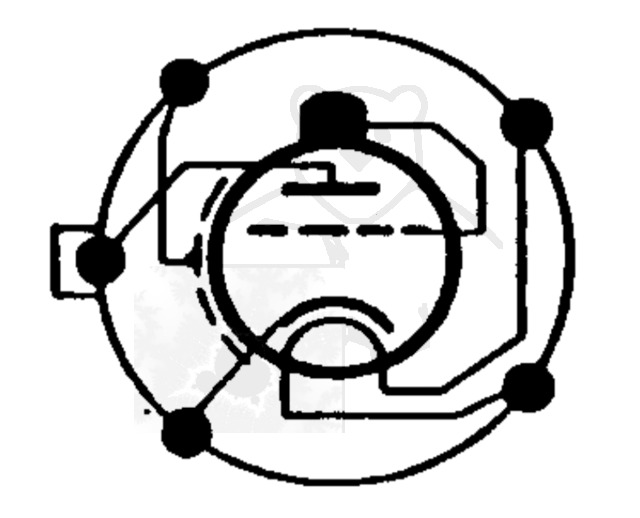

đ Sockelschaltung der AC102
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: AC102

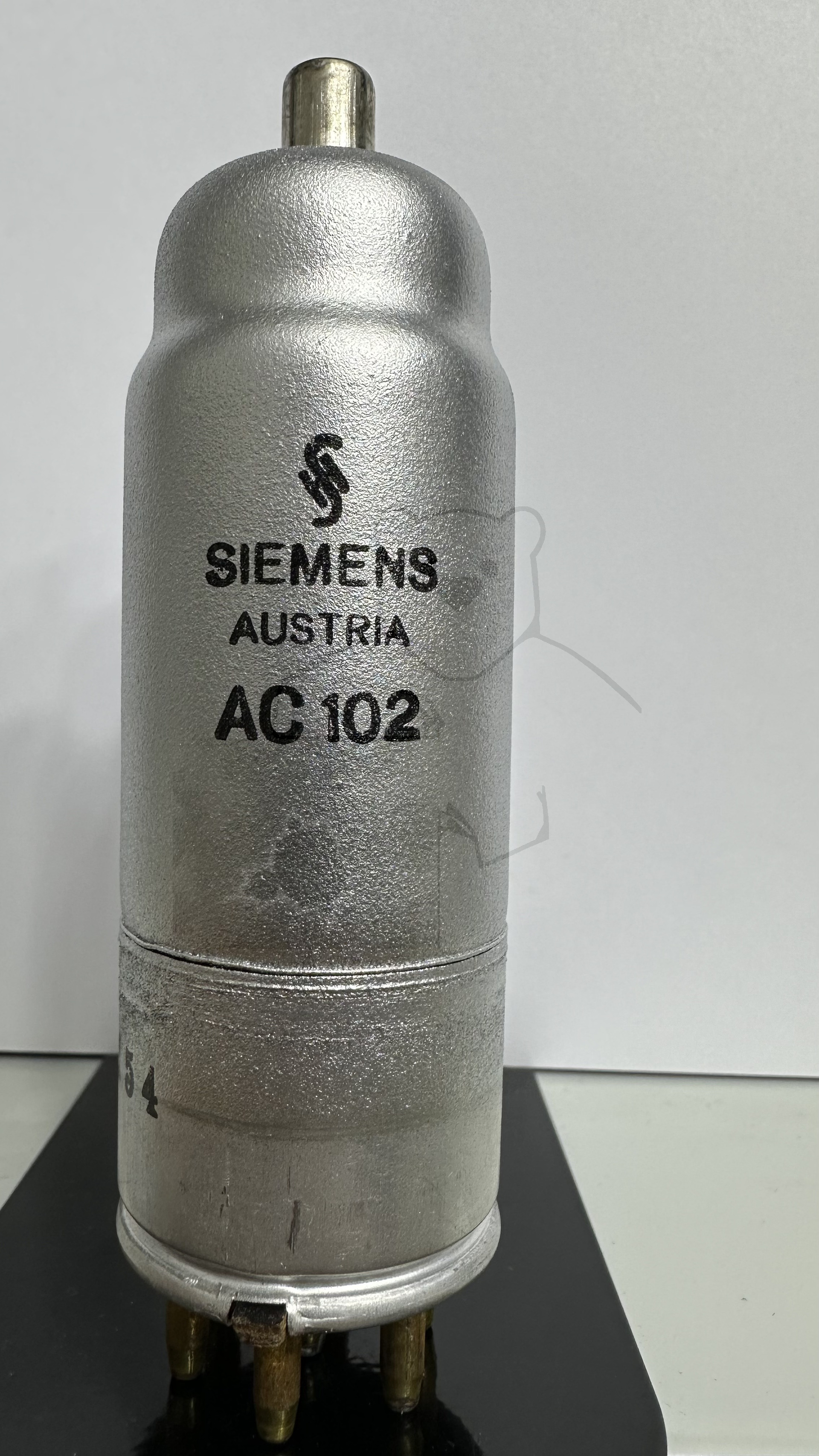

Röhre AC102 #4615 Bild 1
đ Alle Röhren vom Typ AC102 in der Sammlung
- â AC102 Inventar: 04615 Hersteller: â Siemens Austria
