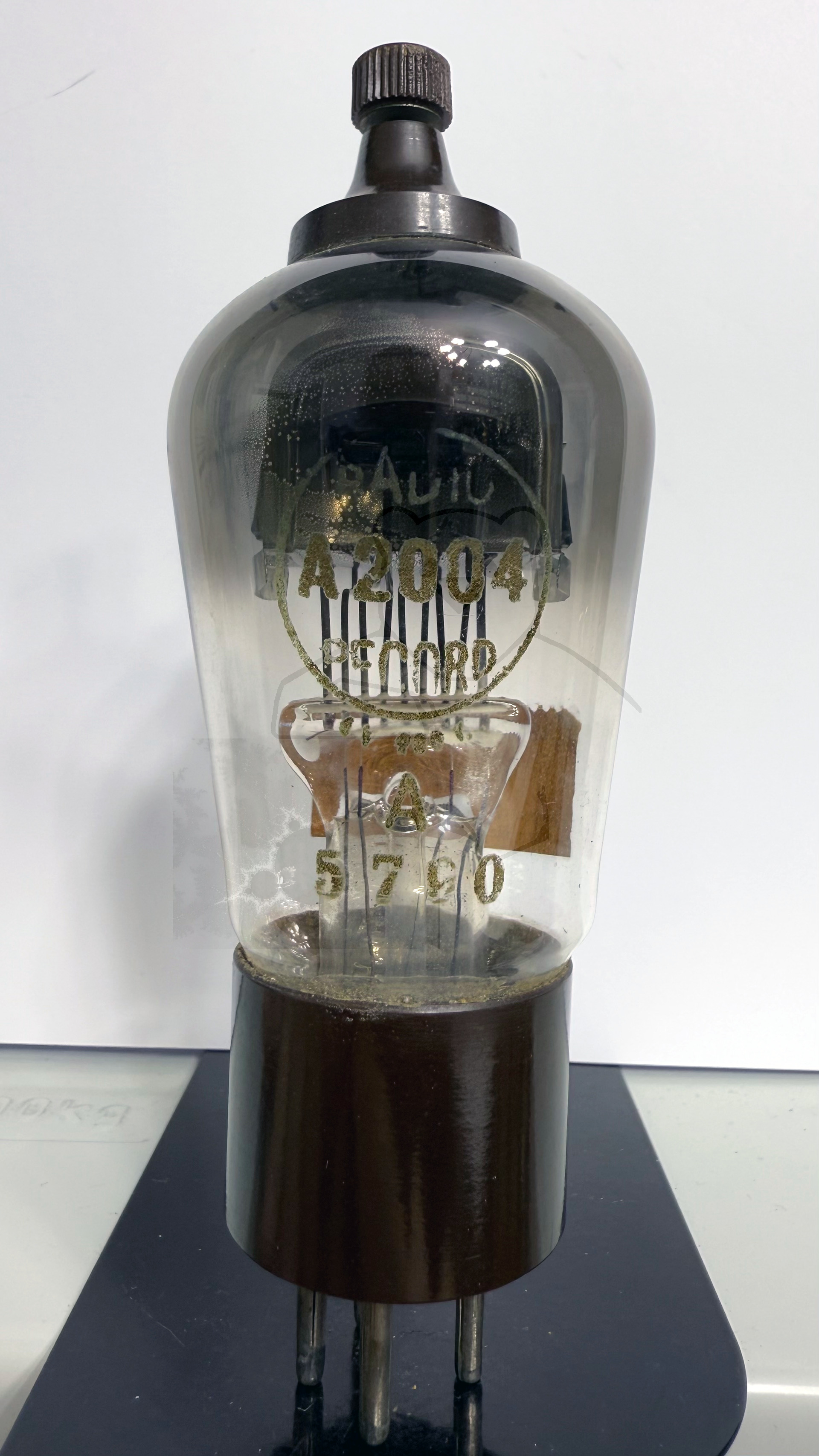

Daten und Bilder der Röhre: A2004

🔎 Beschreibung der Röhre: A2004

Name	A2004
Vergleichsname	A442 H406D H407 RE064 → RES094 → RES094 mit Fehldruck auf RE094
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,063
Art der Heizung	Direkt

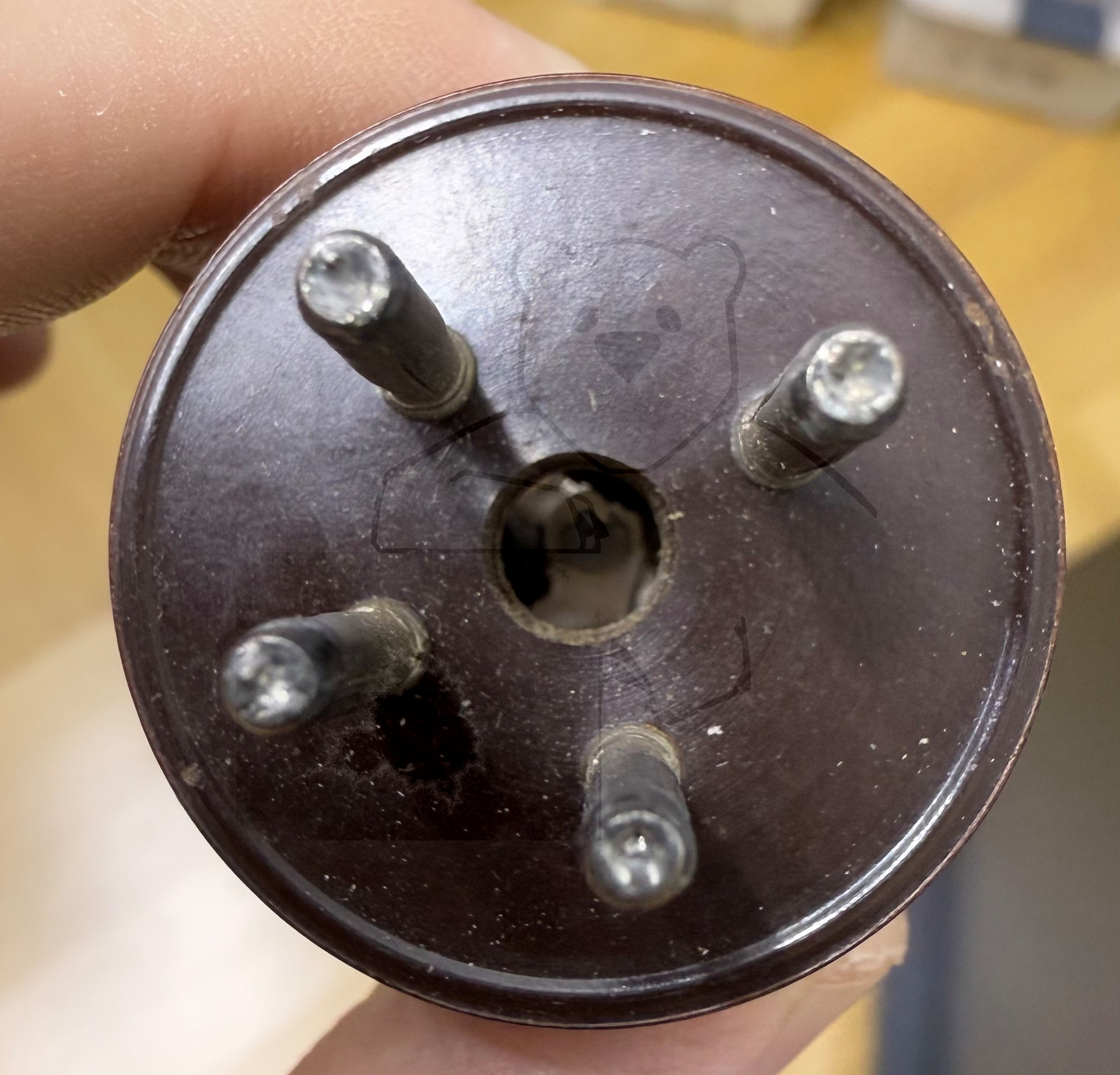

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 19:31:20

🔎 Beschreibung der Systeme für die Röhre: A2004

	System 1
Kathode	1
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

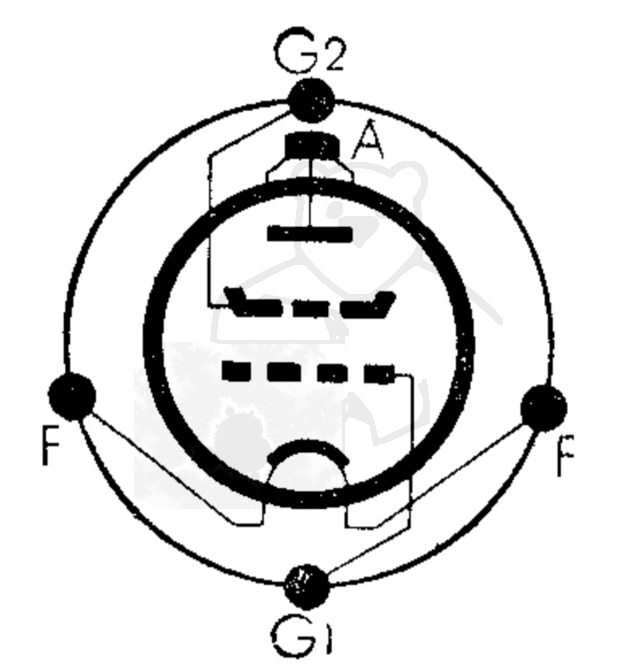

🔎 Sockelschaltung der A2004

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: A2004
Datenblatt RES094 Telefunken.pdf (123 kB)
