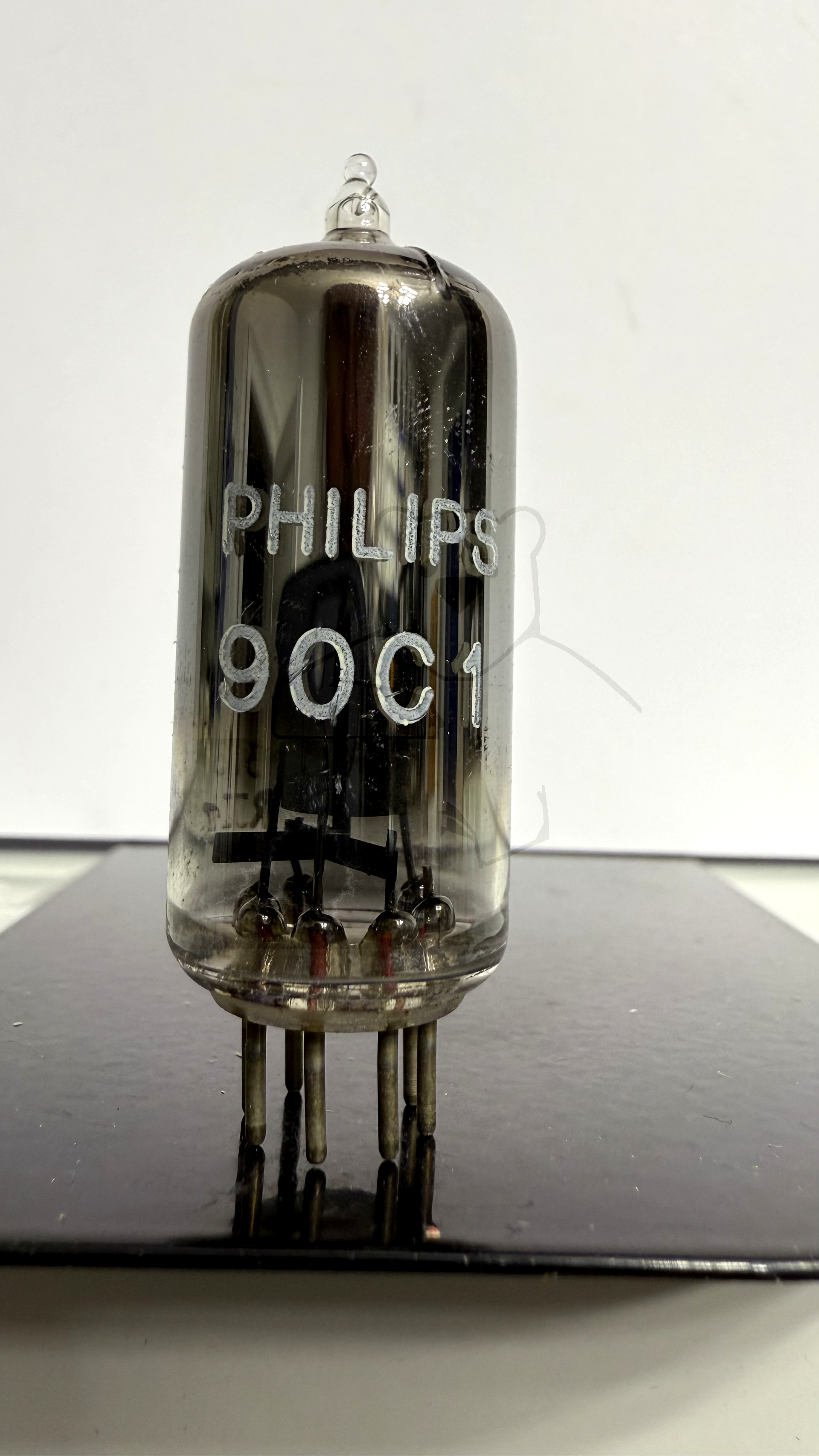

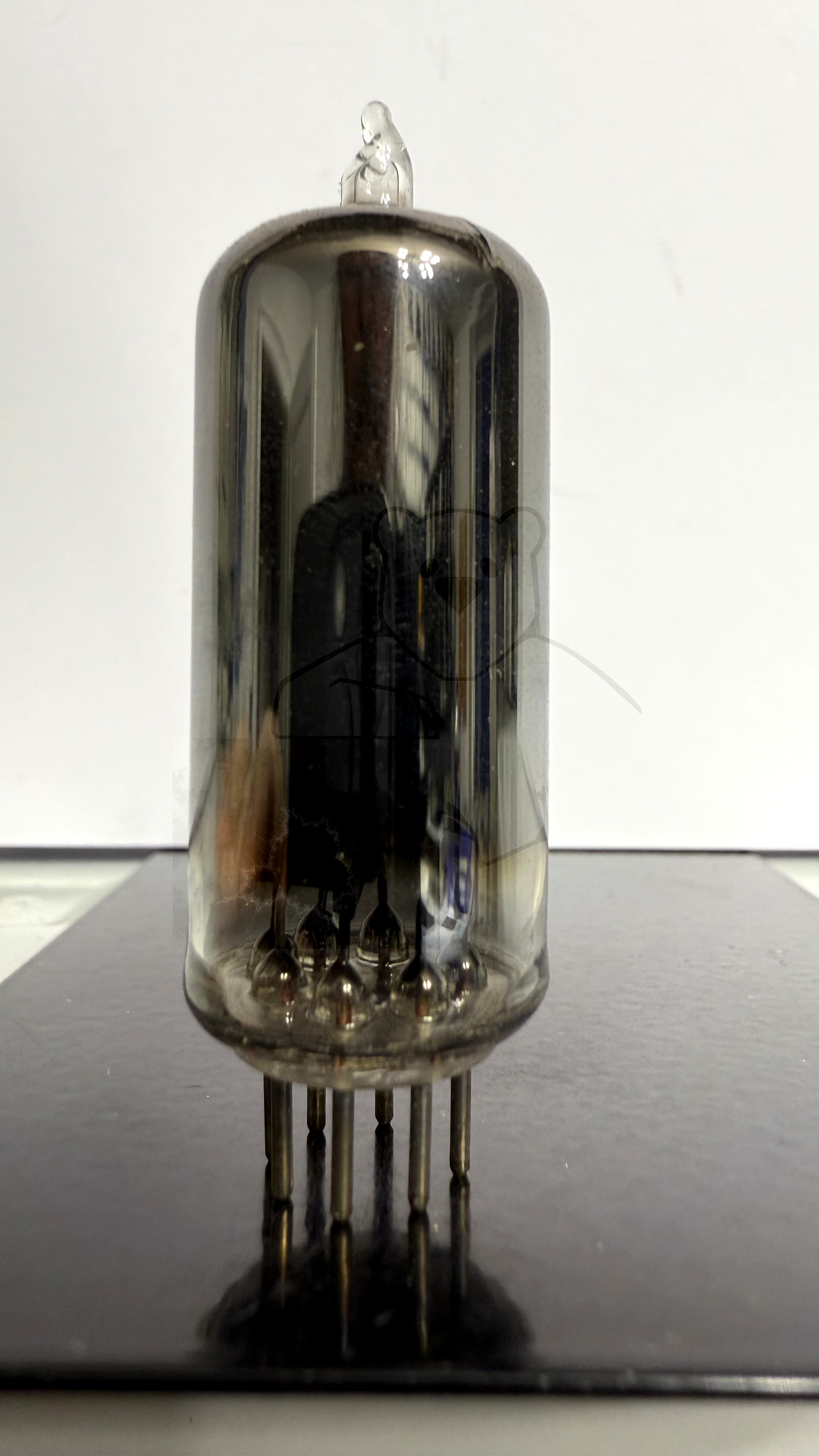

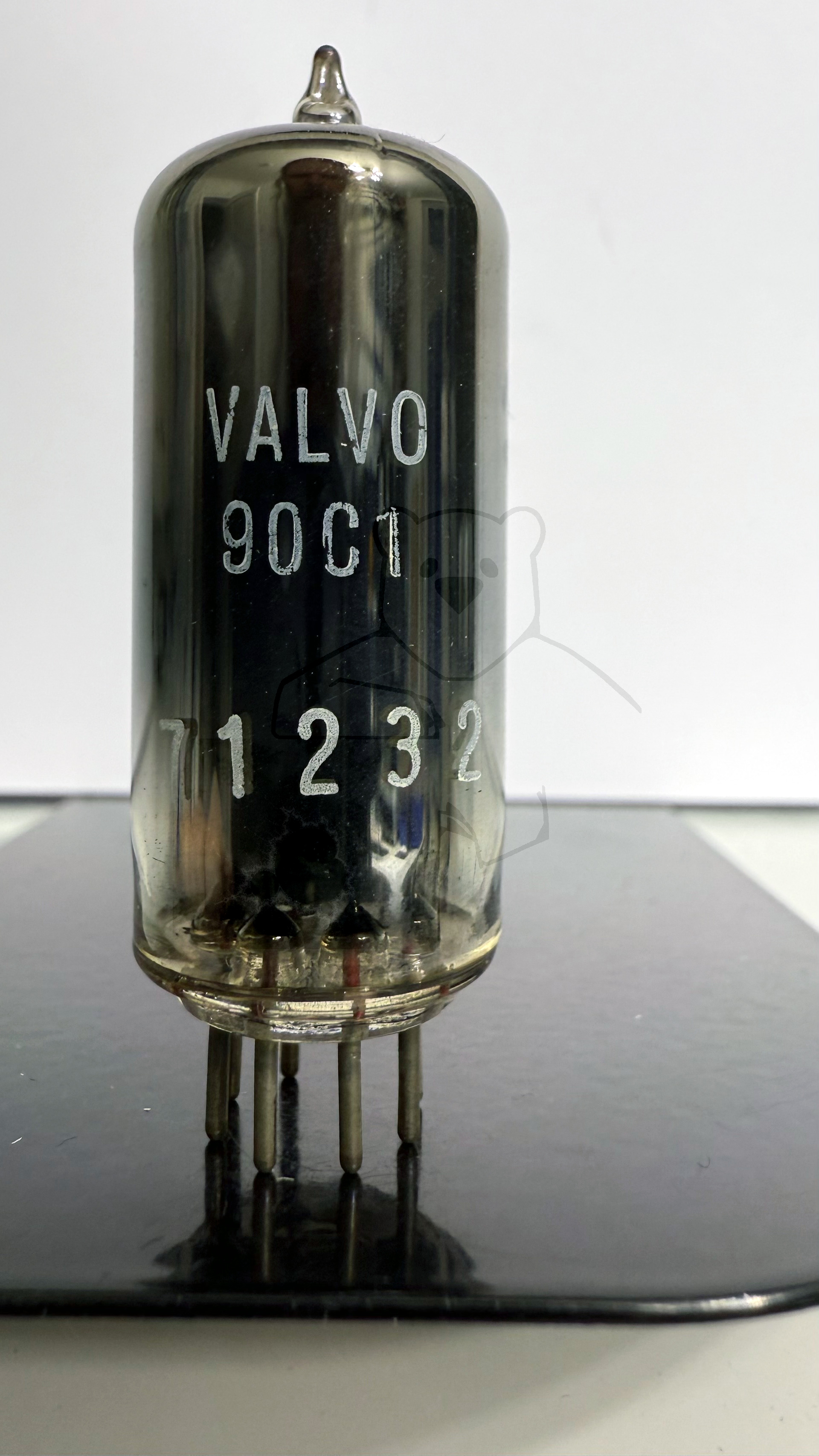

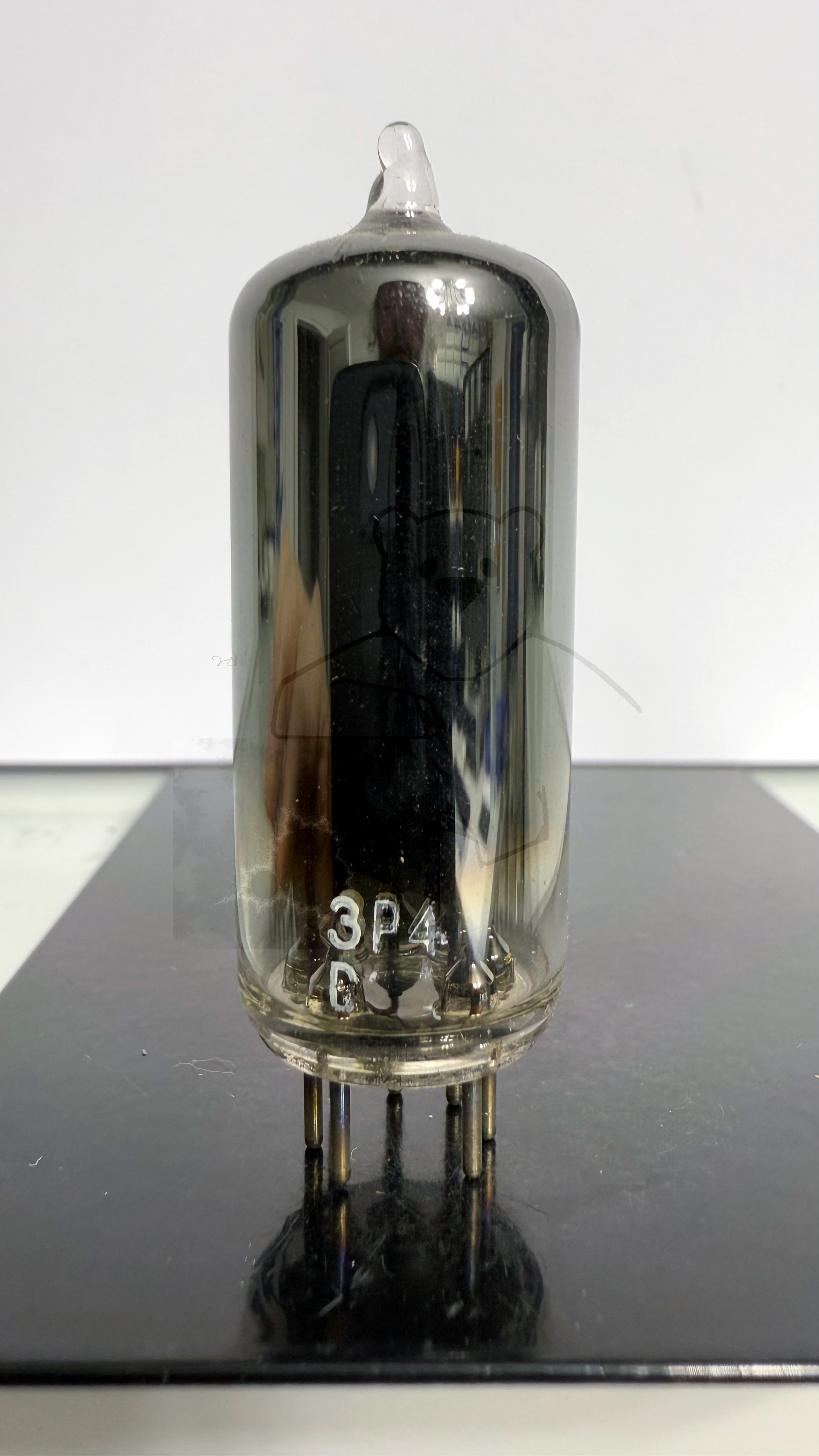

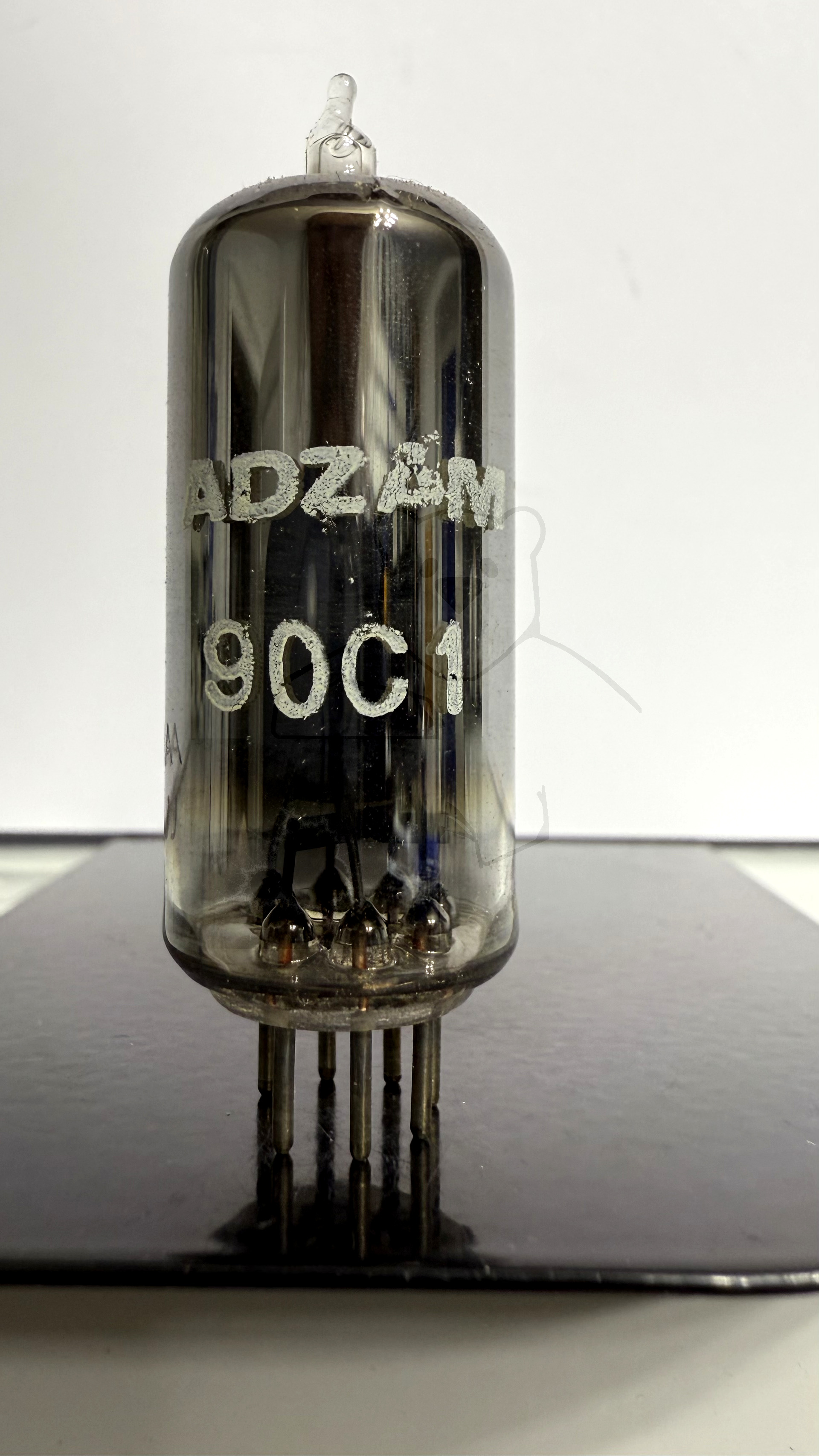

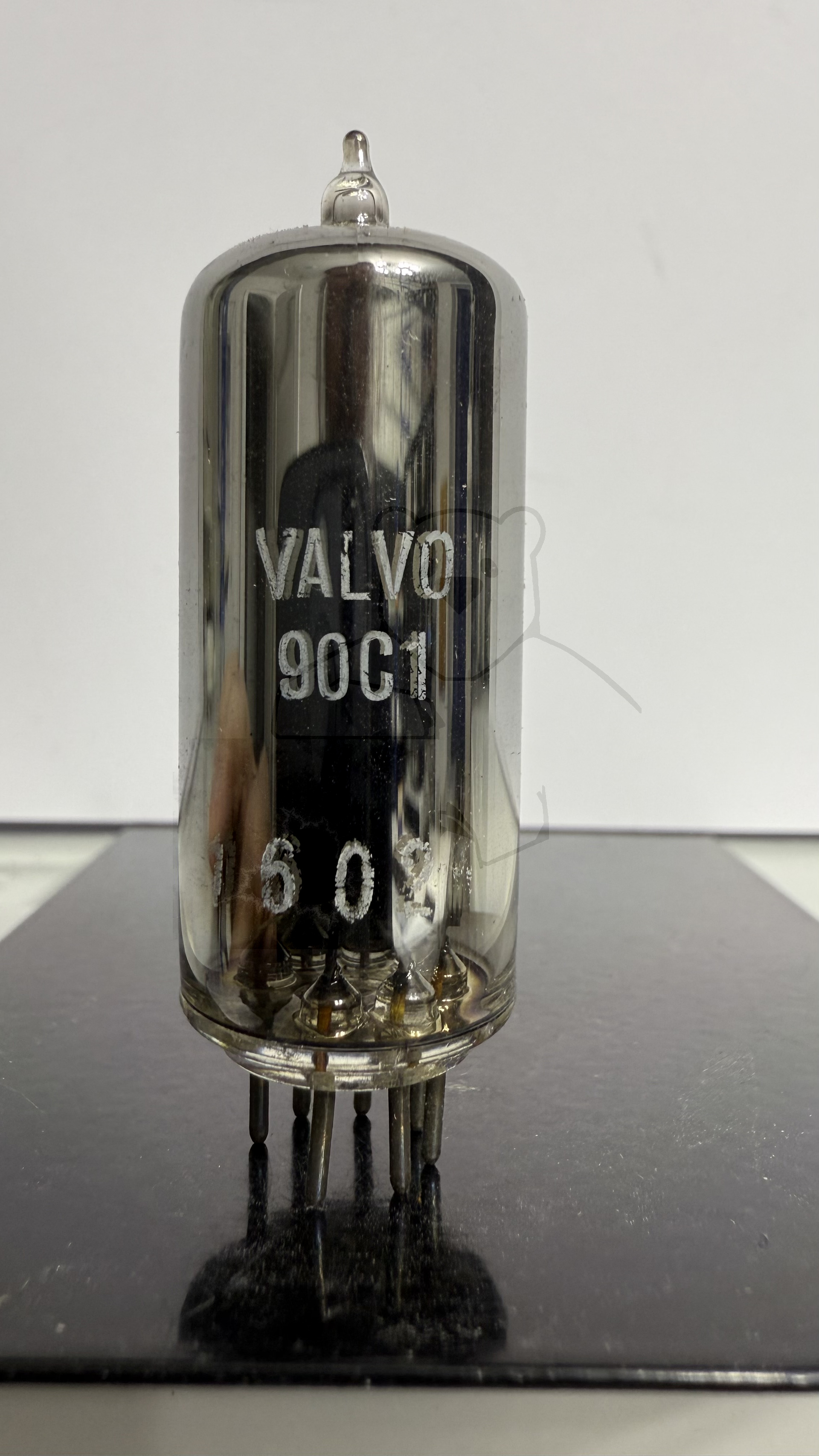

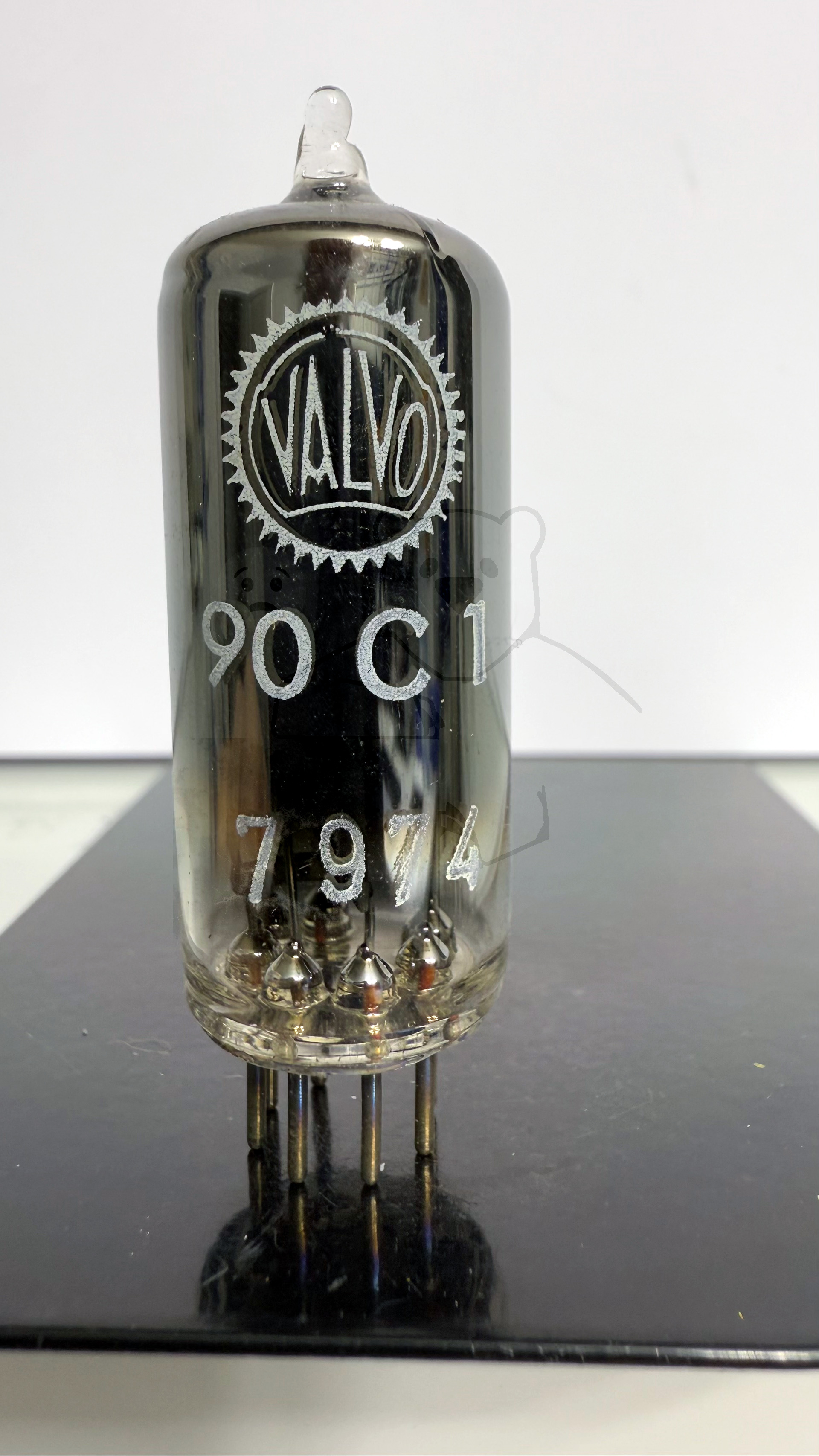

Daten und Bilder der Röhre: 90C1

🔎 Beschreibung der Röhre: 90C1

Name	90C1
Vergleichsname	0H3
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:00:16

🔎 Beschreibung der Systeme für die Röhre: 90C1

	System 1
Kathode	2, 4, 7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

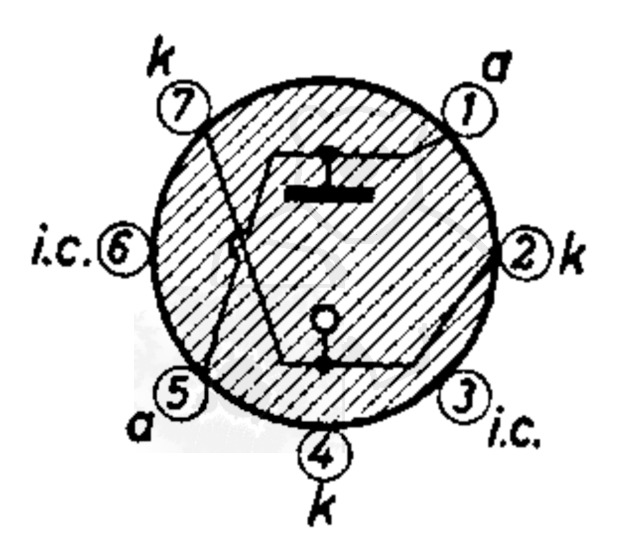

🔎 Sockelschaltung der 90C1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 90C1
Datenblatt 90C1 Philips [www.tubedata.info].pdf (102 kB)
Pruefkarte 90C1 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
