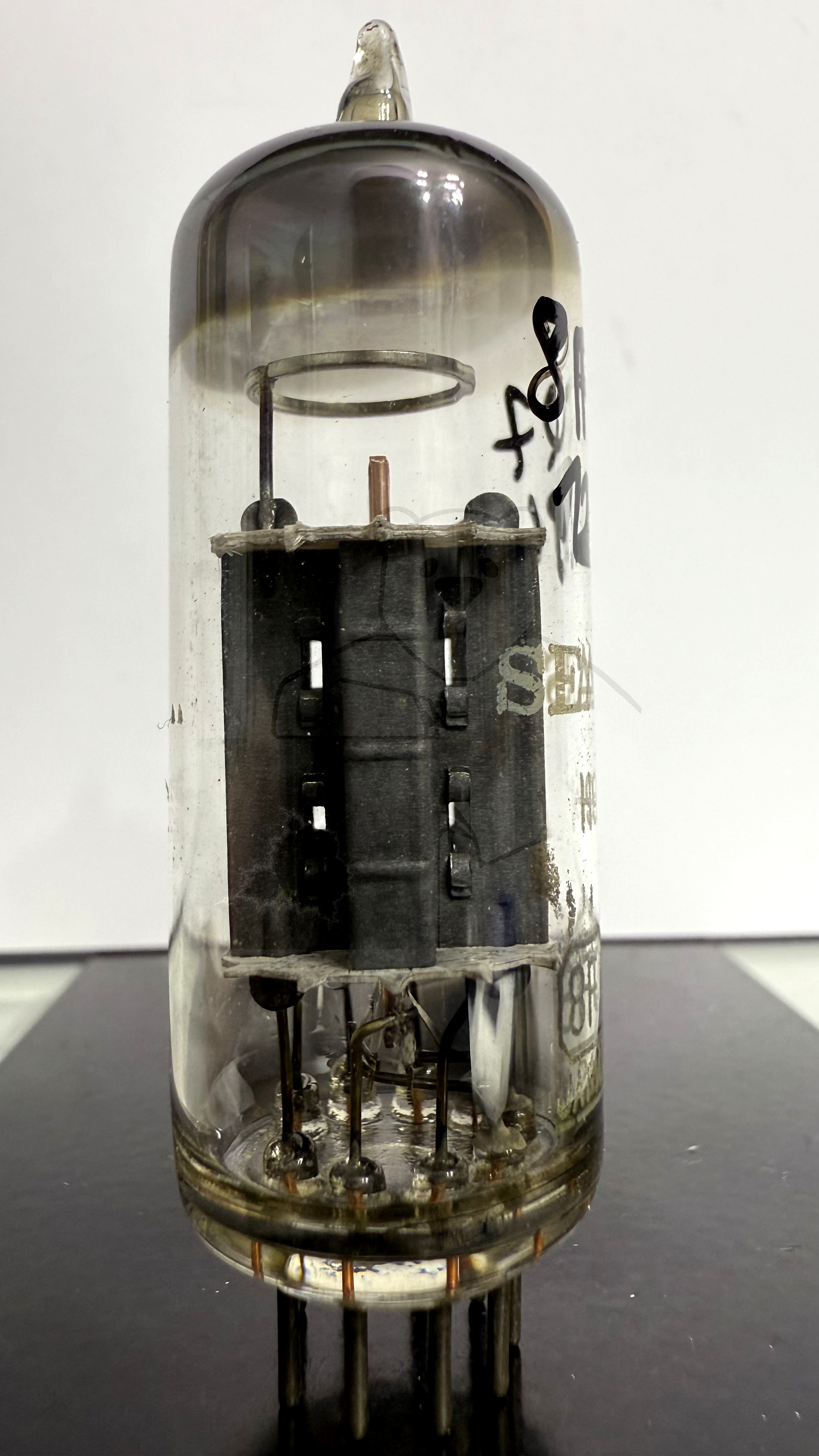

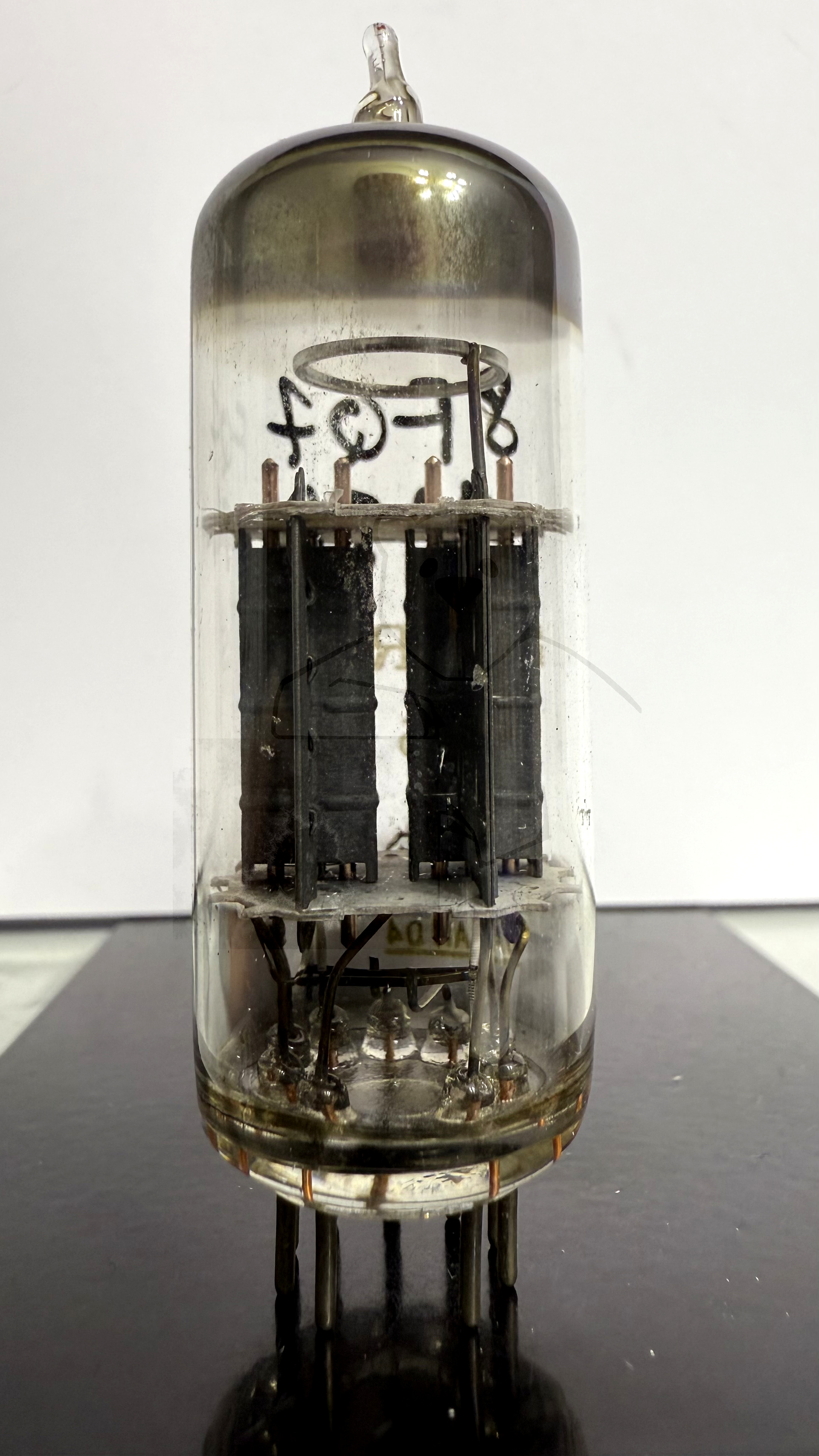

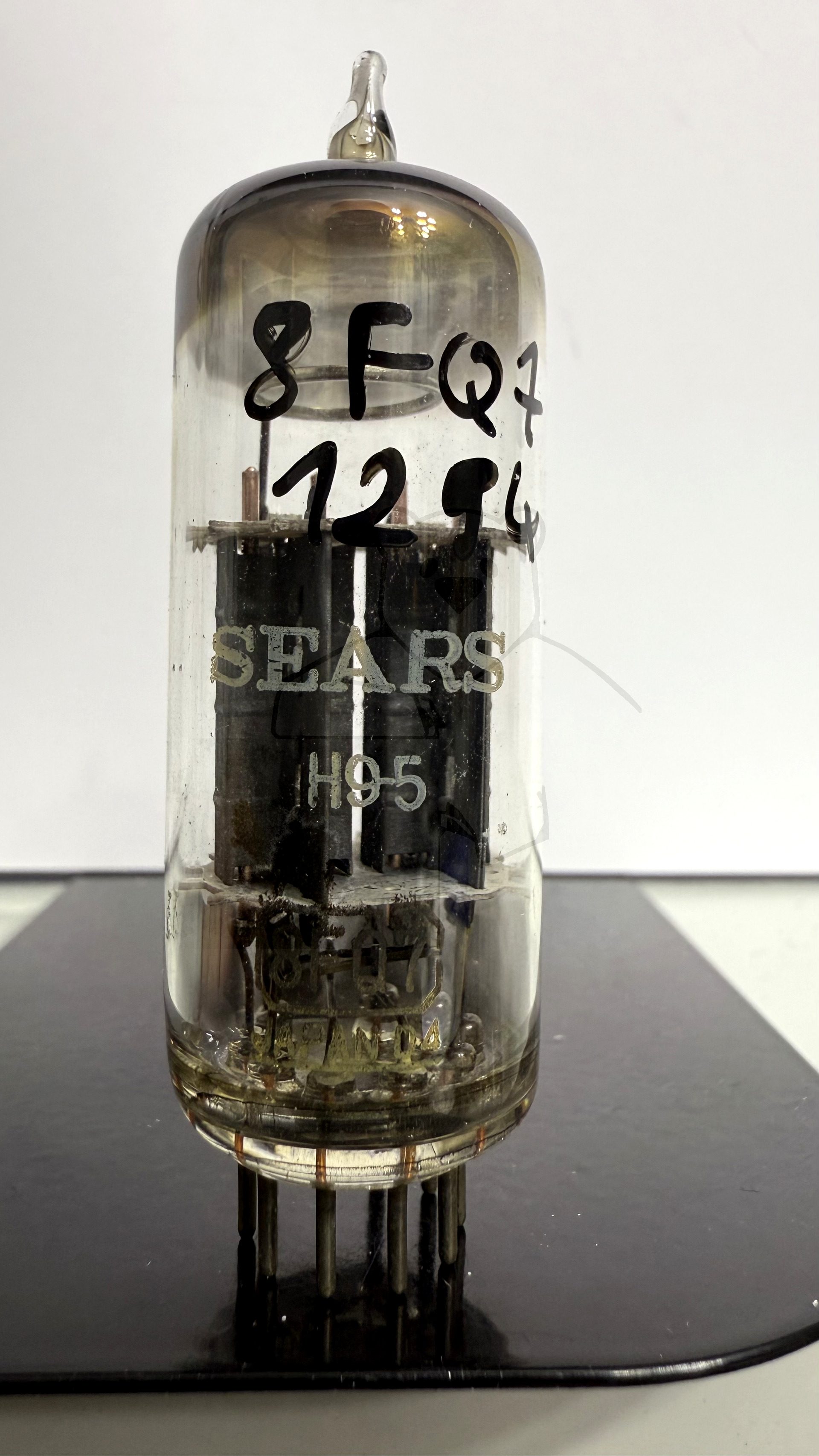

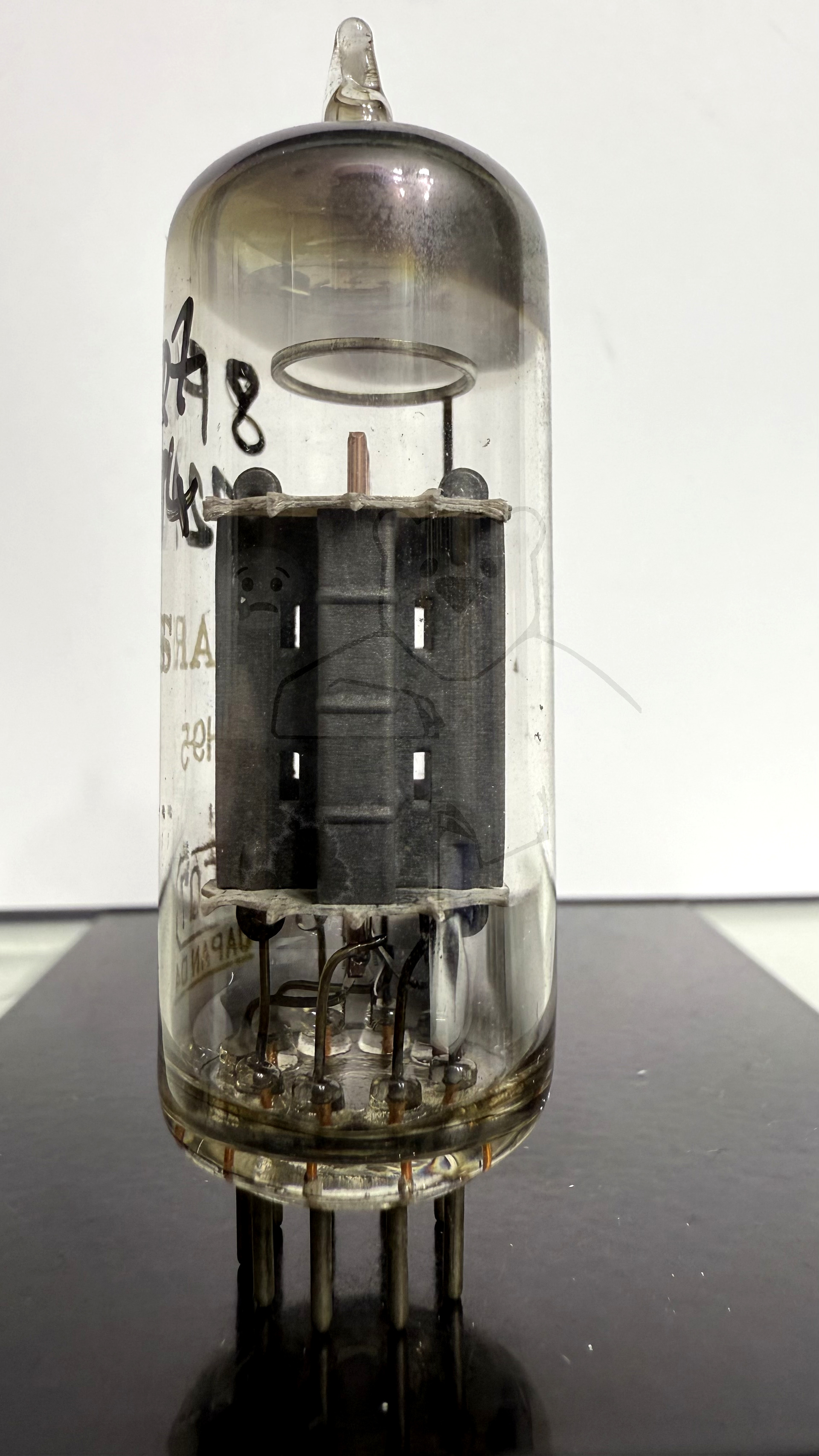

Daten und Bilder der Röhre: 8FQ7

🔎 Beschreibung der Röhre: 8FQ7

Name	8FQ7
Vergleichsname	8CG7
Heizspannung (Volt)	8,4
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:52:08

🔎 Beschreibung der Systeme für die Röhre: 8FQ7

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Bildsynchronisation	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

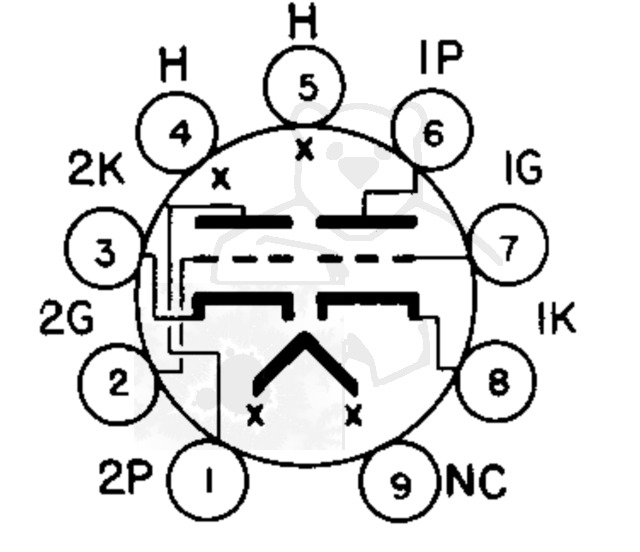

🔎 Sockelschaltung der 8FQ7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 8FQ7
Datenblatt 8CG7 Tung-Sol Version 1 [www.tubedata.info].pdf (164 kB)
Datenblatt 8CG7 Tung-Sol Version 2 [www.tubedata.info].pdf (108 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
