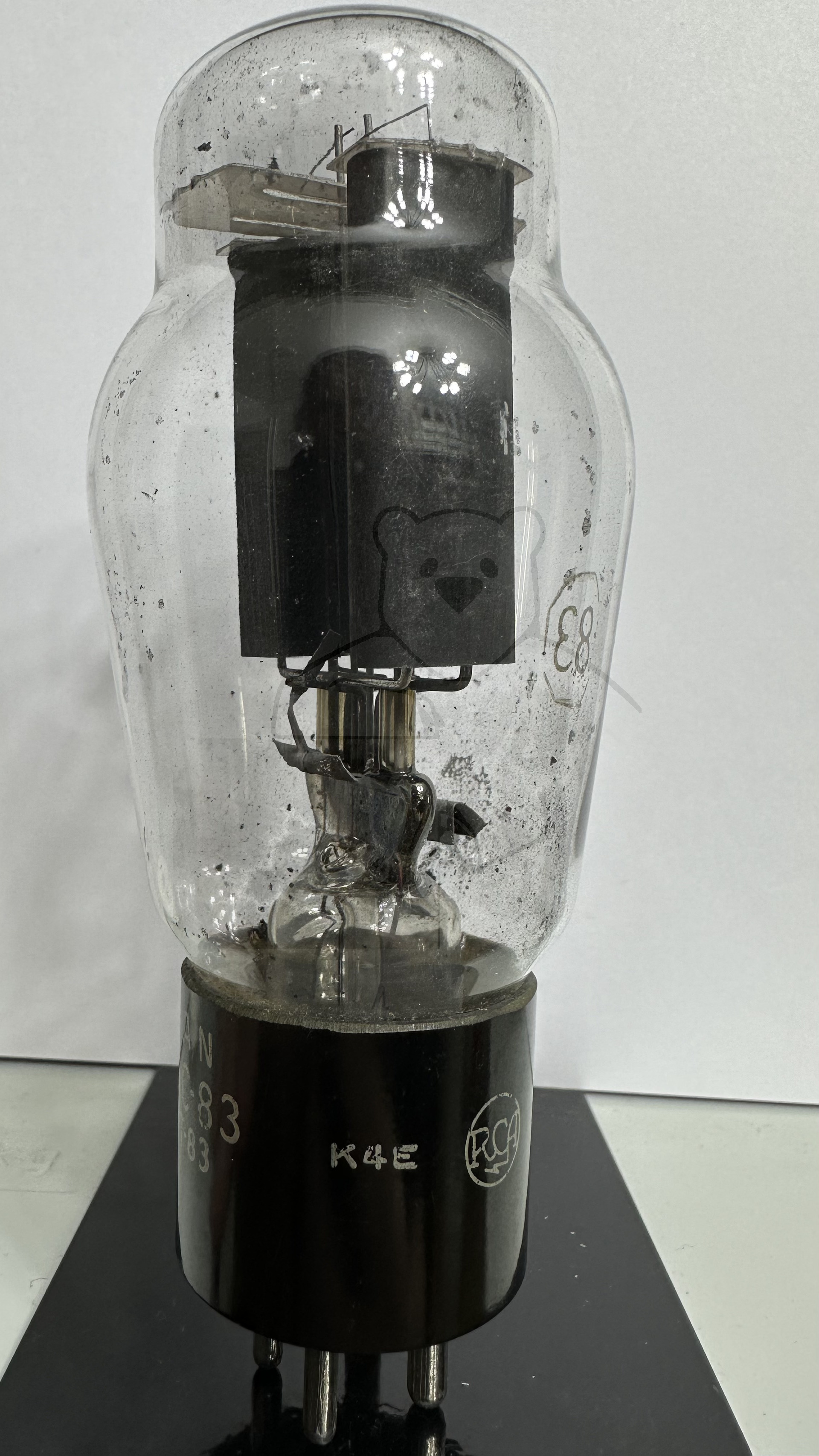

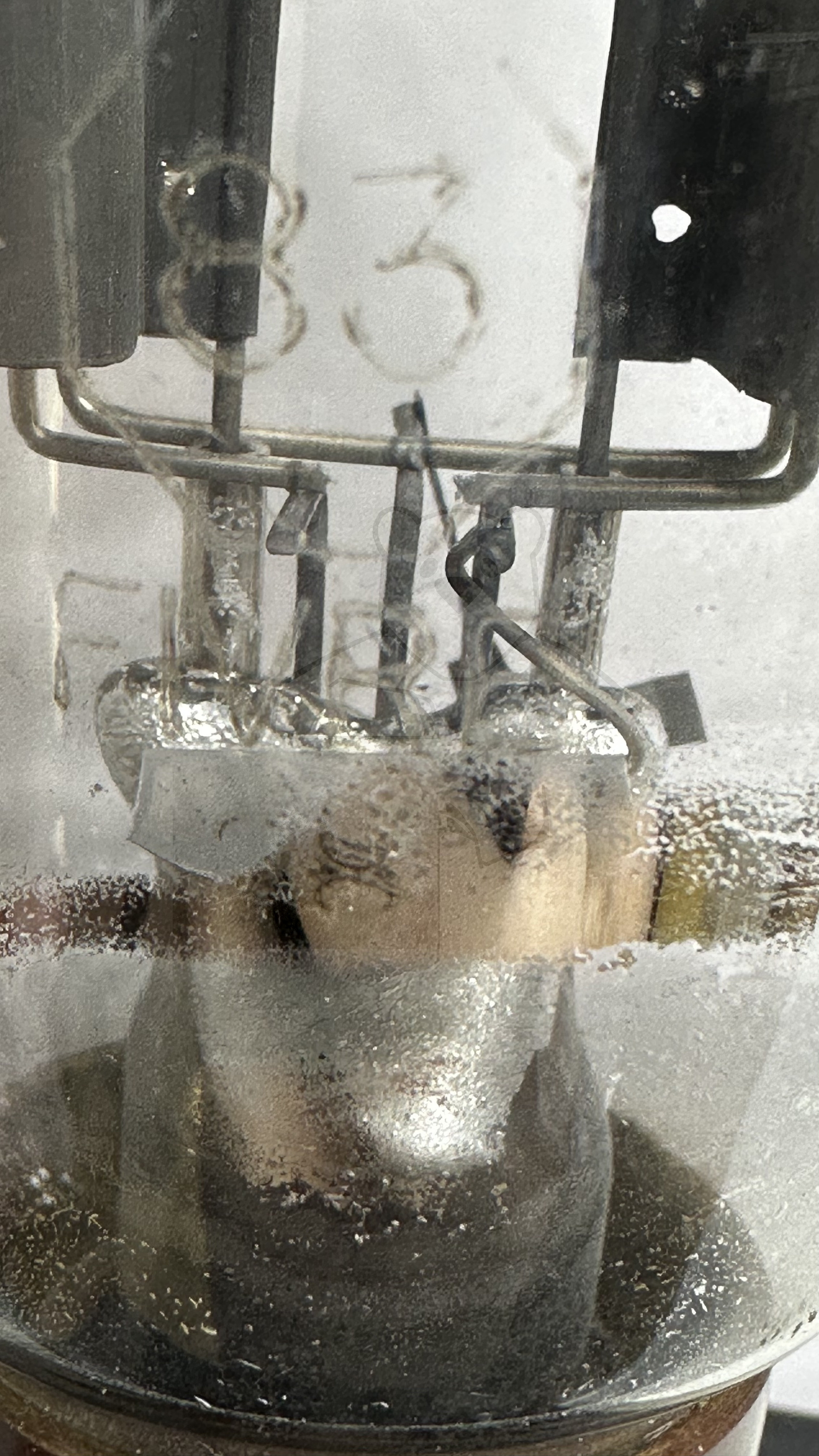

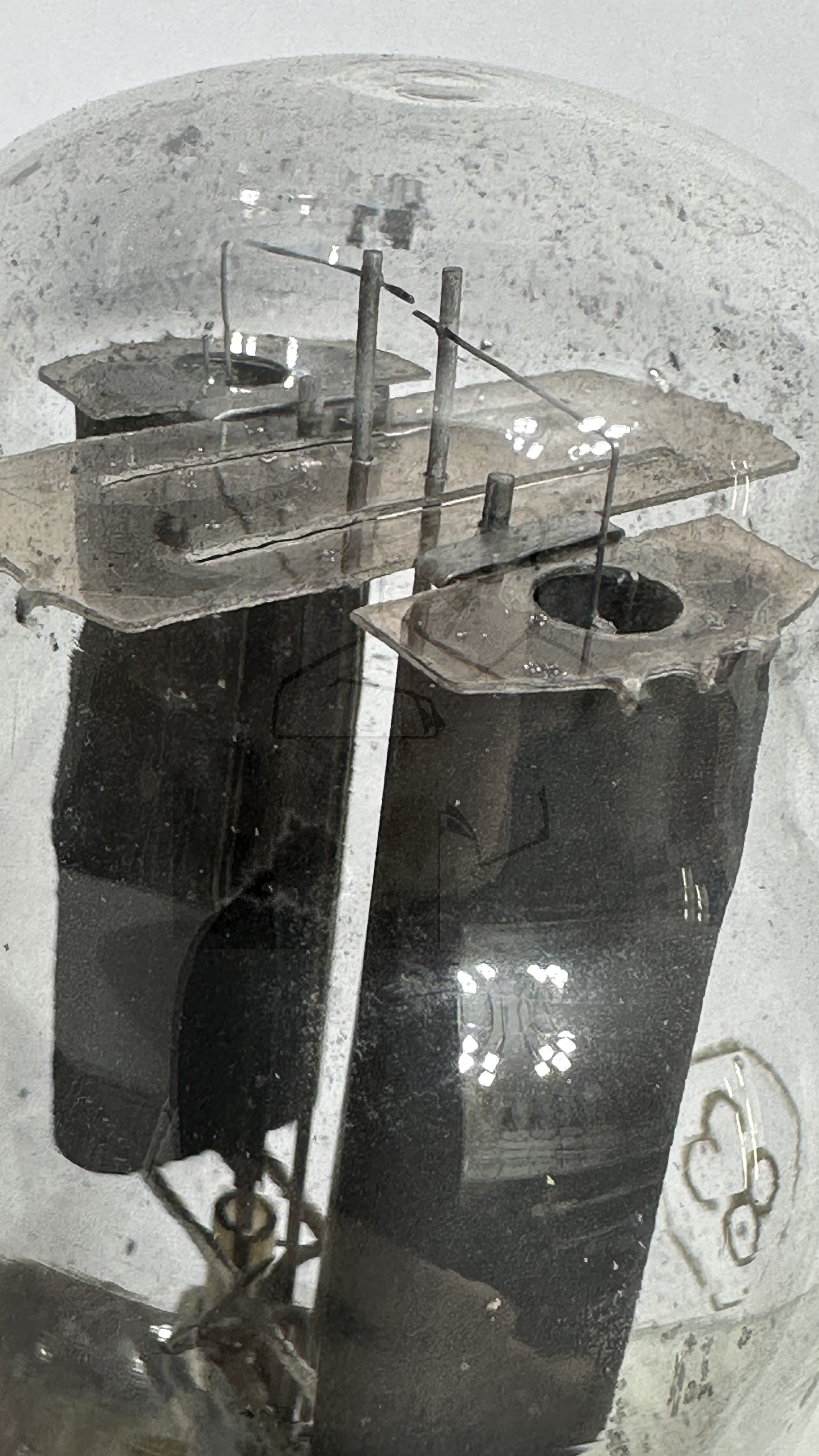

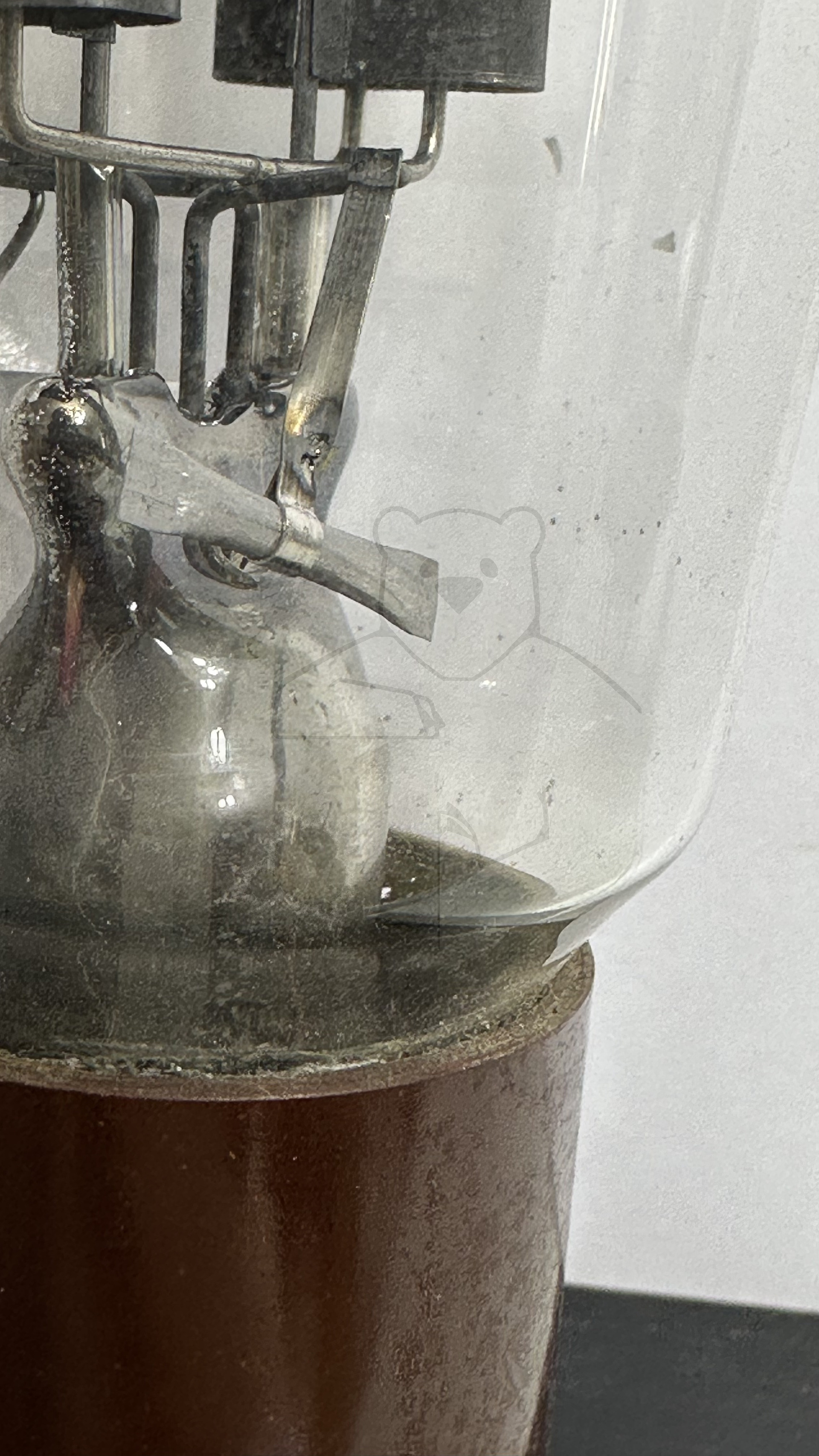

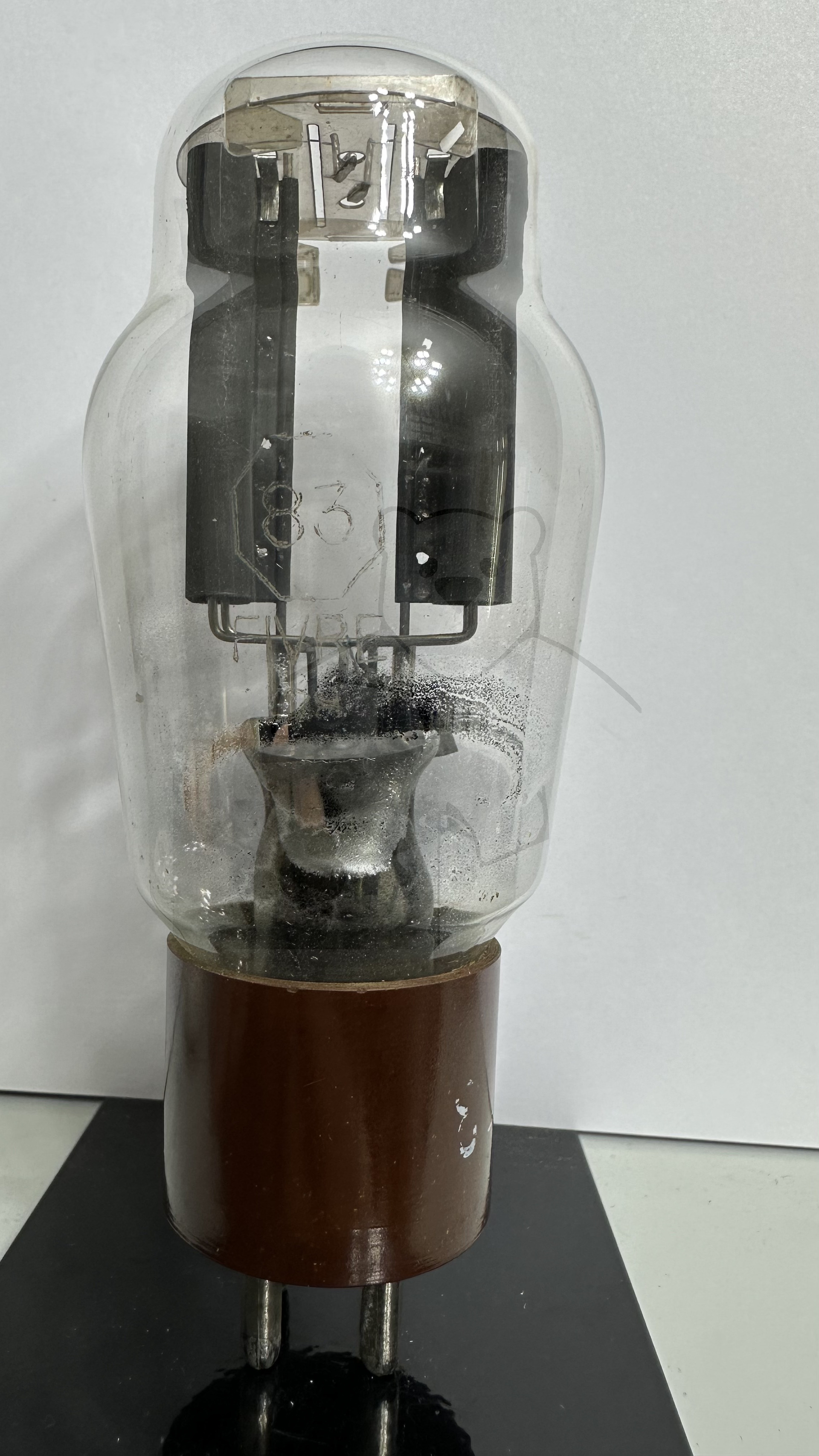

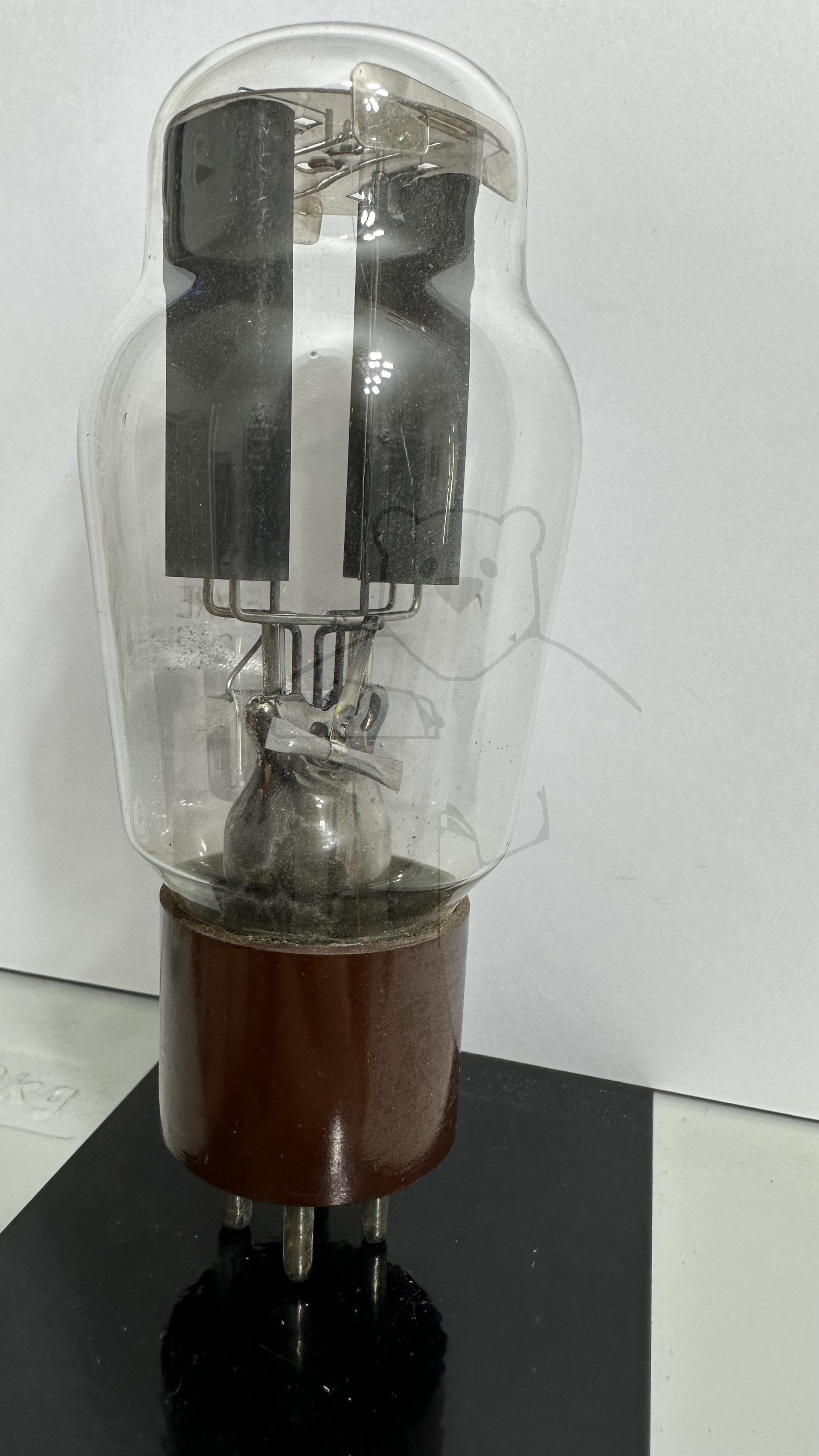

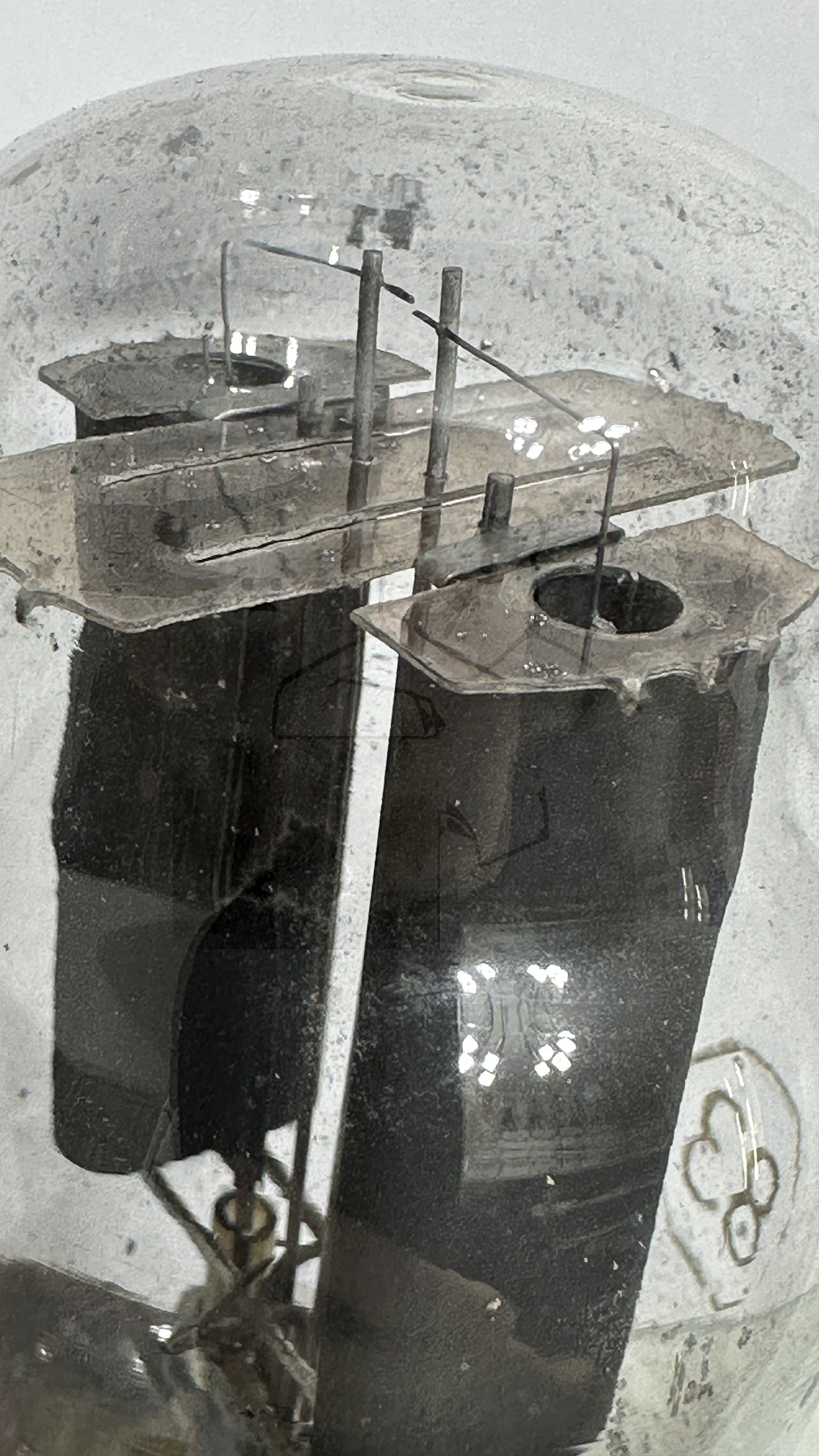

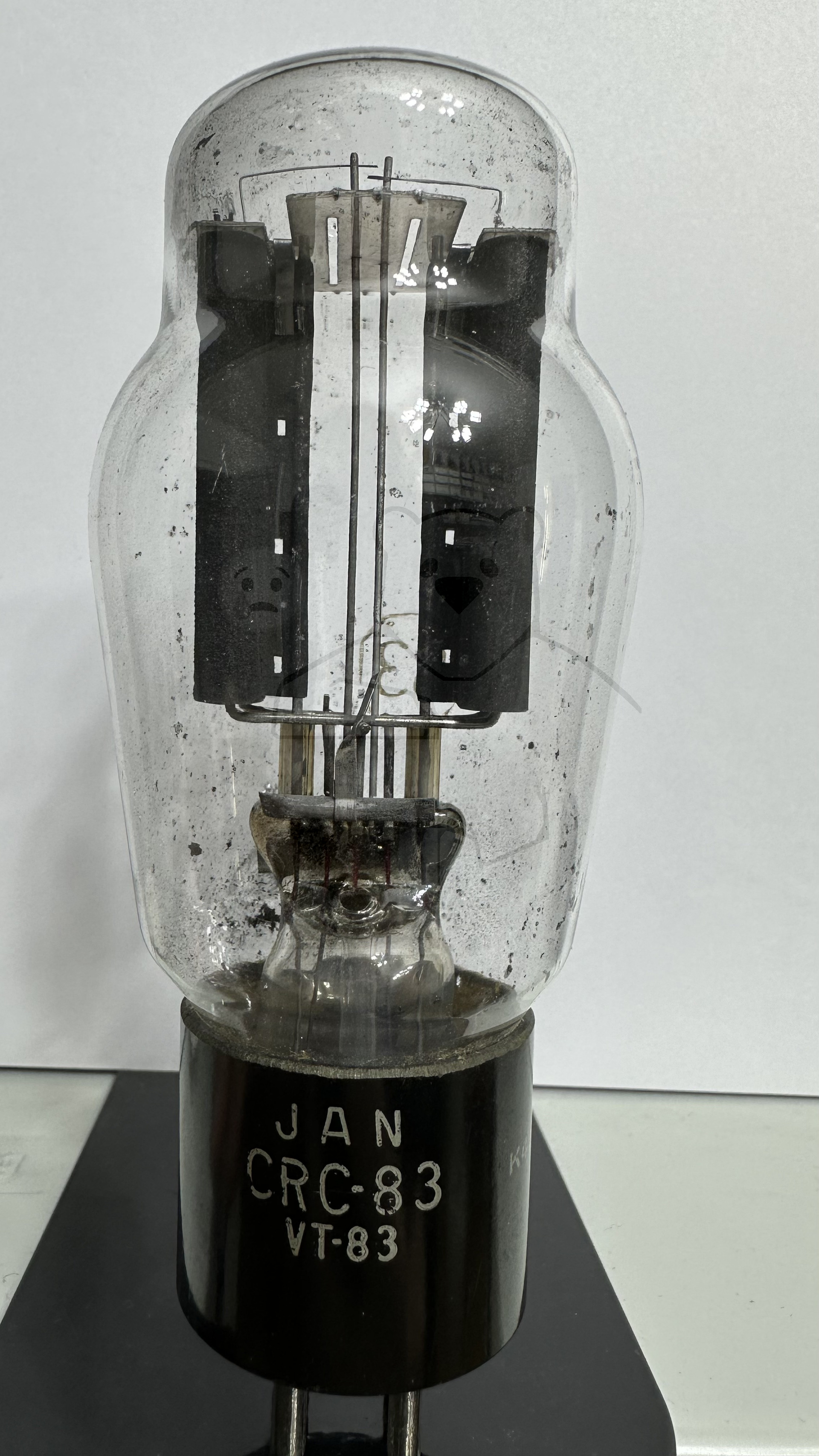

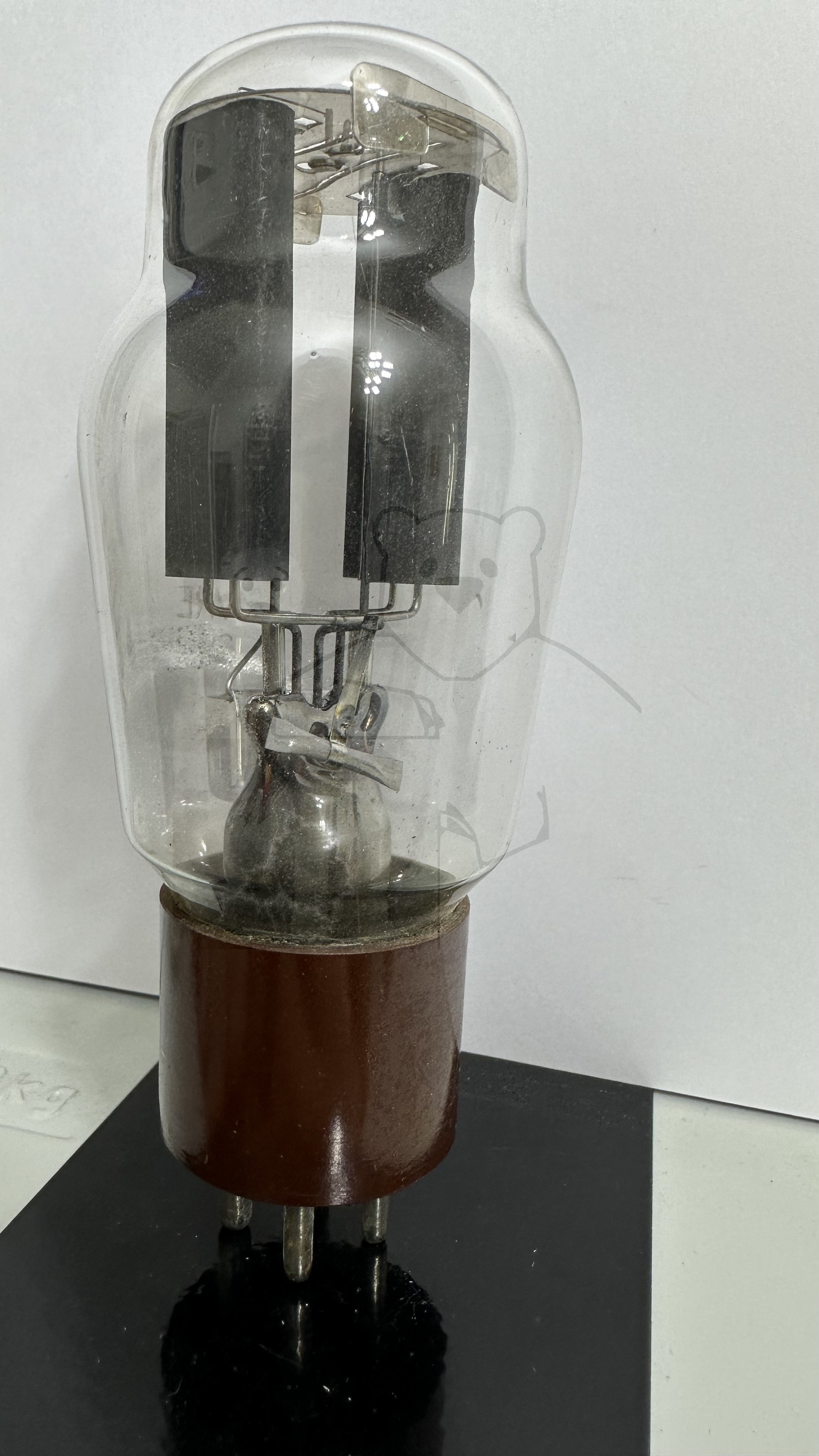

Daten und Bilder der Röhre: 83

🔎 Beschreibung der Röhre: 83

Name	83
Vergleichsname	VT-83
Heizspannung (Volt)	5
Heizstrom (Ampère)	3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. → Liste aller Röhren mit: USA, Medium, 4pol.
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	06.06.2018 21:39:02

🔎 Beschreibung der Systeme für die Röhre: 83

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	3
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

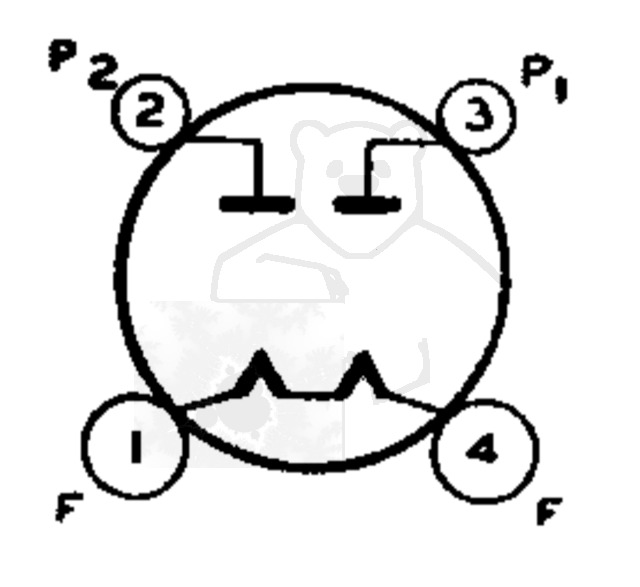

🔎 Sockelschaltung der 83

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 83
Datenblatt 83 Brimar [www.tubedata.info].pdf (42 kB)
Datenblatt 83 General Electric.pdf (128 kB)
Datenblatt 83 RCA Version 1.pdf (47 kB)
Datenblatt 83 RCA Version 2.pdf (112 kB)
Datenblatt 83 RCA Version 3 [www.tubedata.info].pdf (51 kB)
Datenblatt 83V RCA.pdf (45 kB)
Datenblatt 83V Sylvania.pdf (1116 kB)
Pruefkarte 83 80M 83AG 88 VT83 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)
Pruefkarte 83 80M 88 986 VT-83 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte 83V 268 88 88M 288 - Funke W19 Roehrenpruefer.pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
