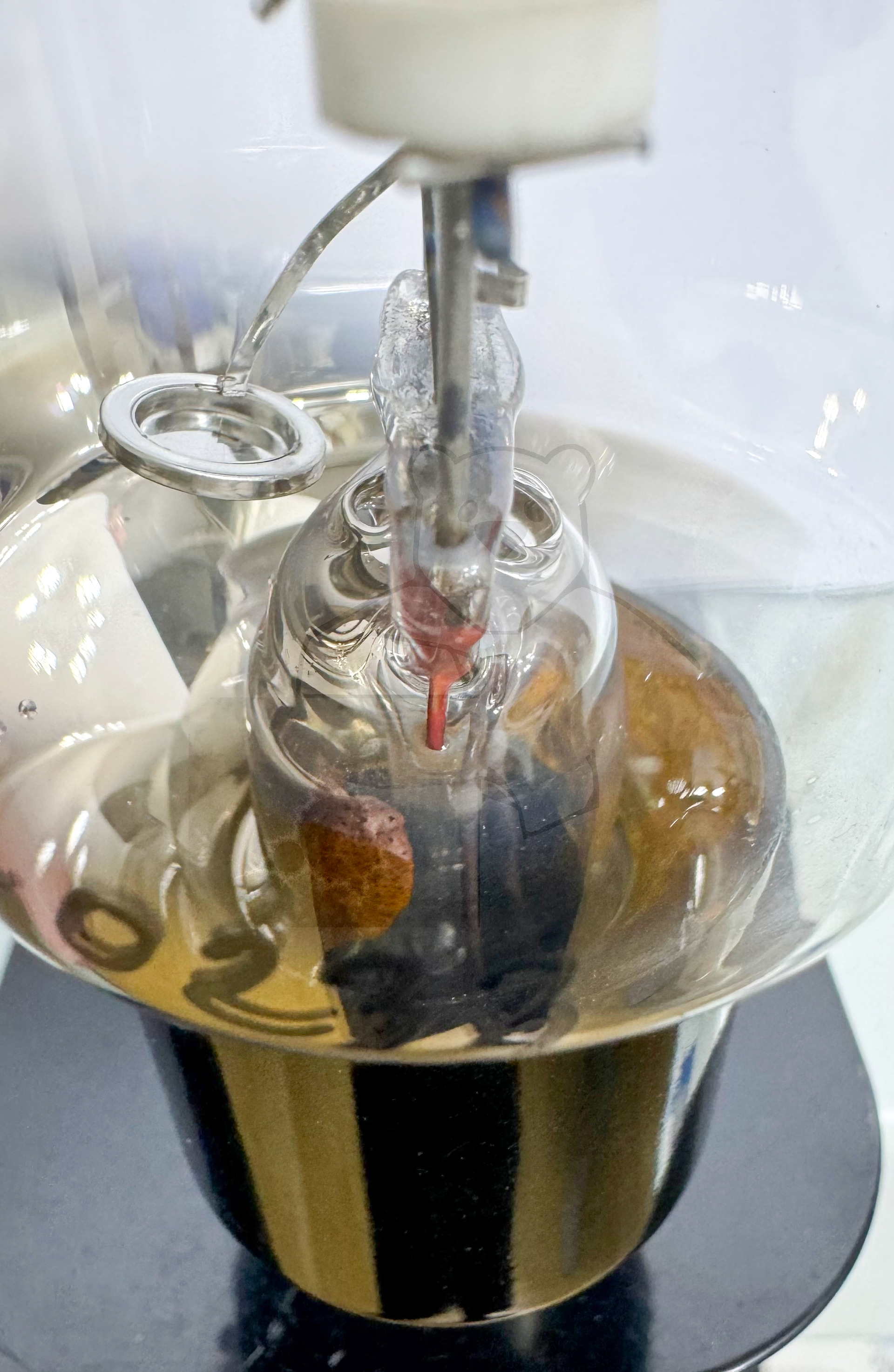

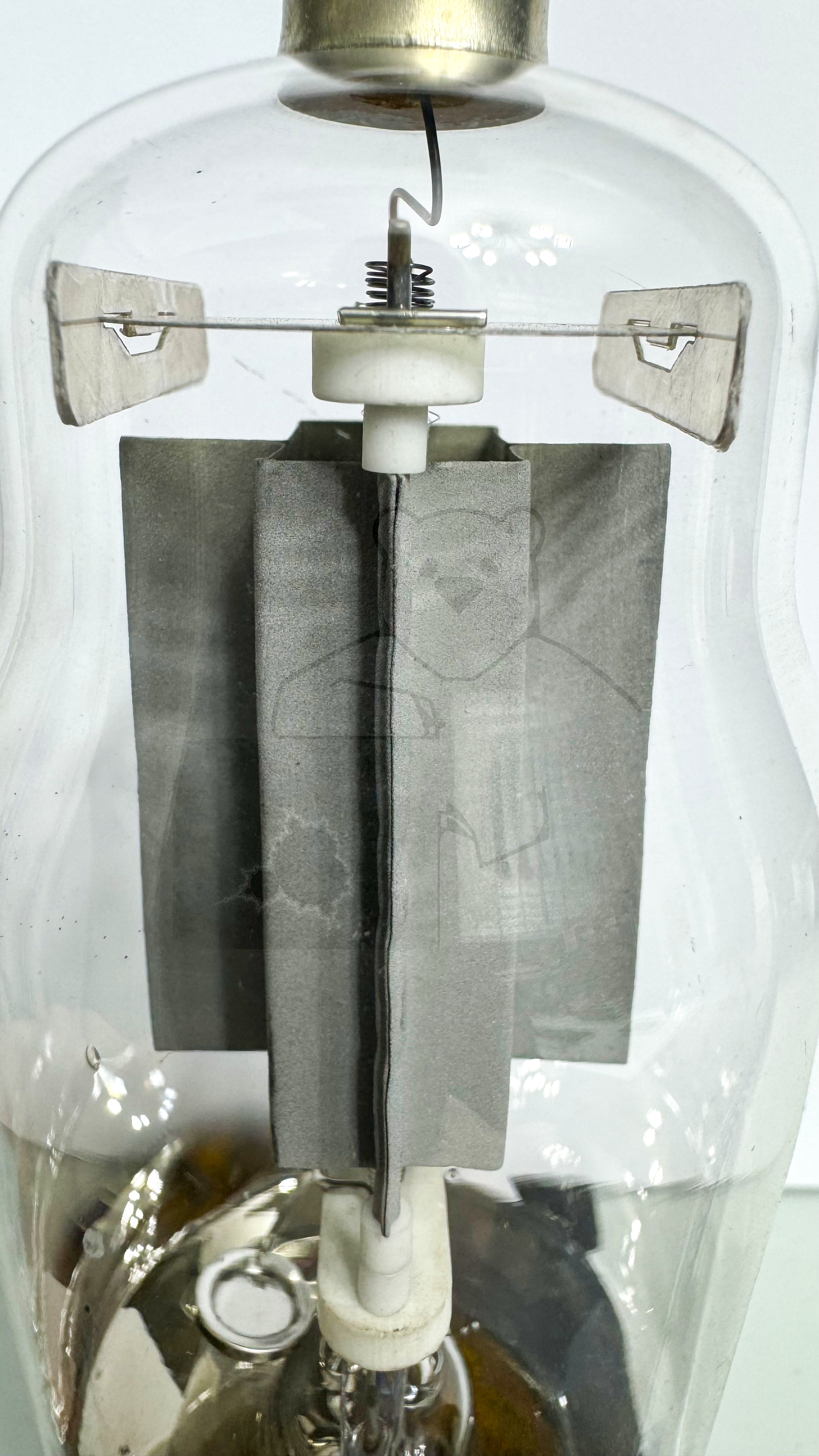

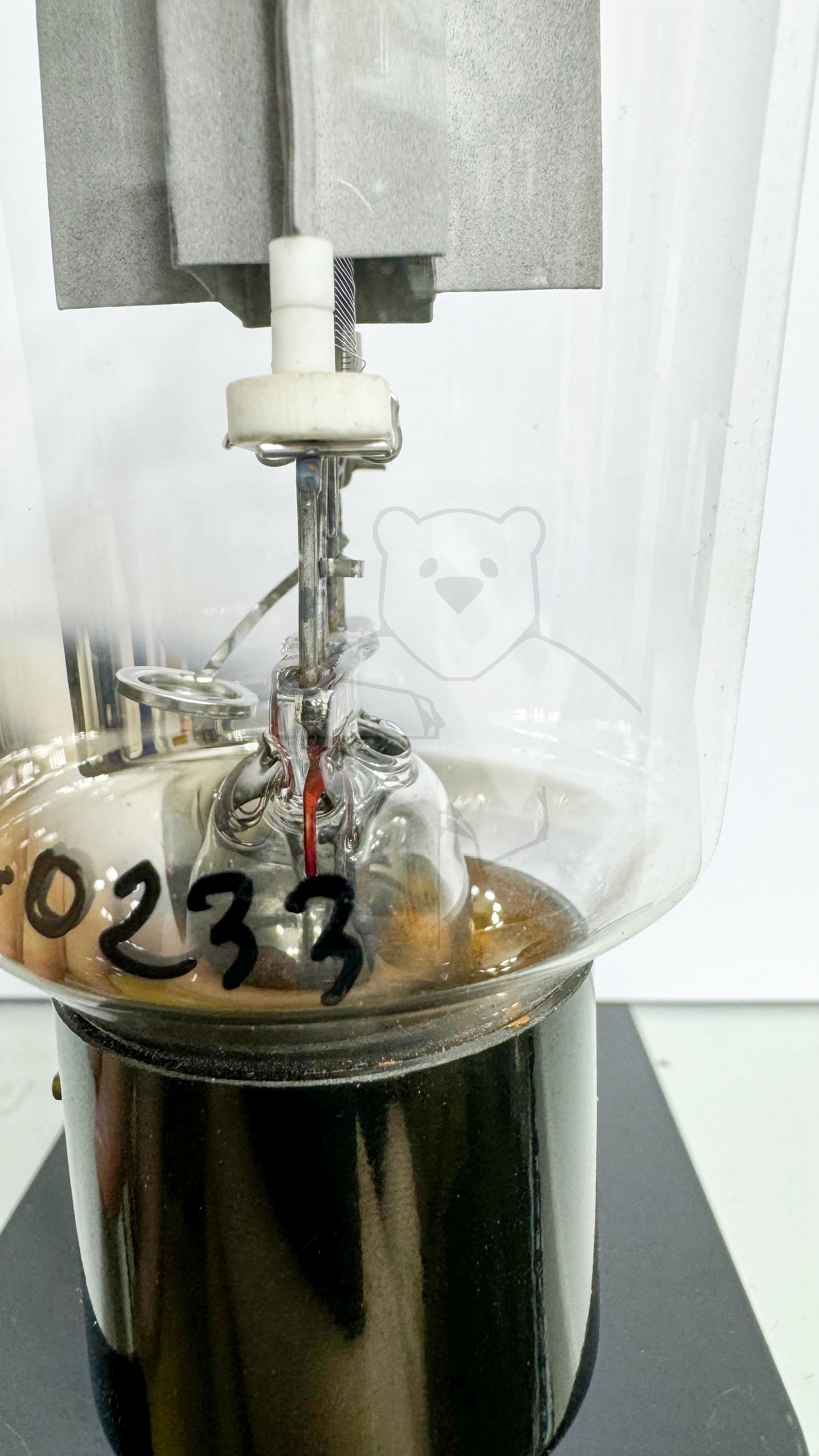

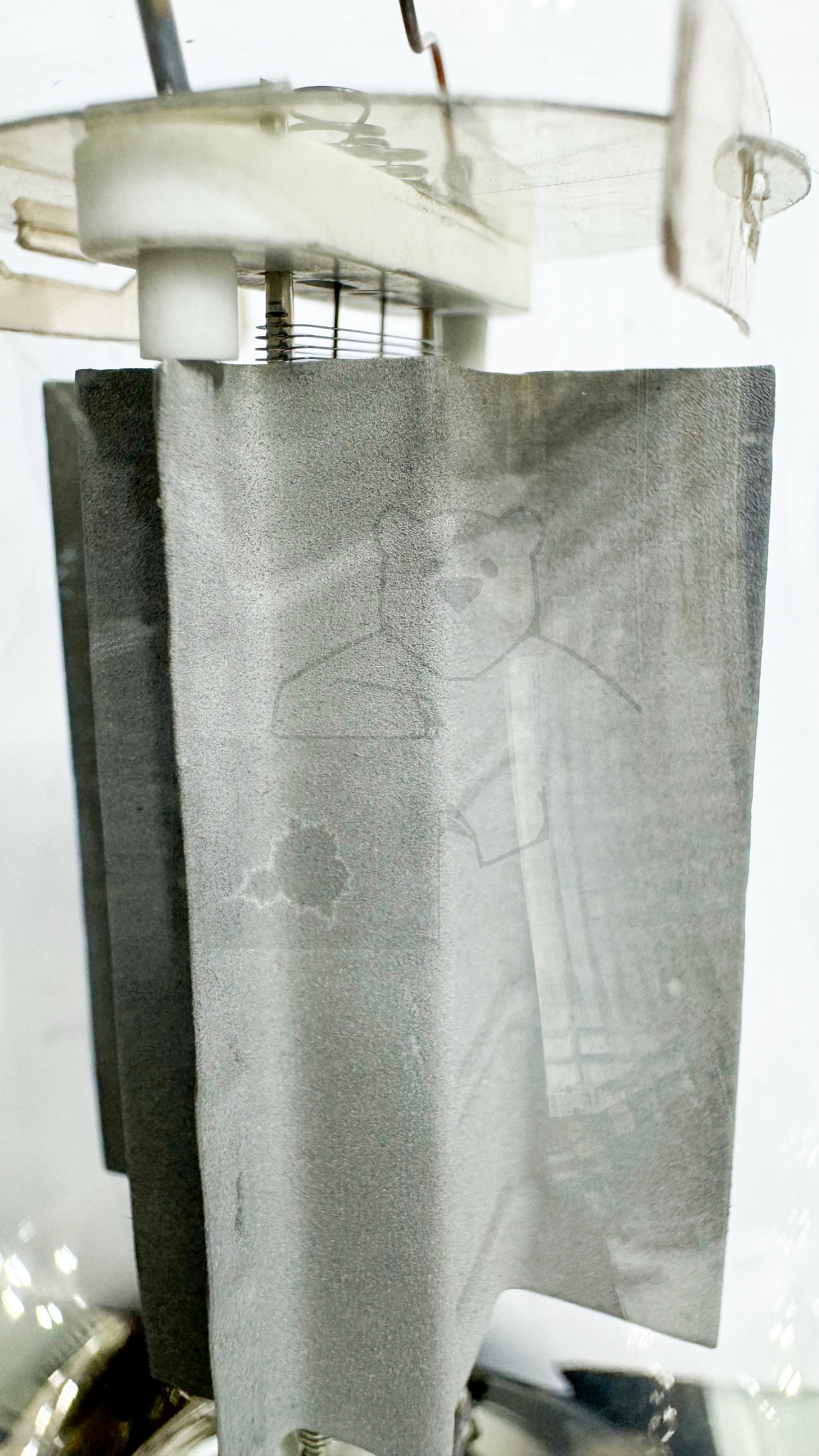

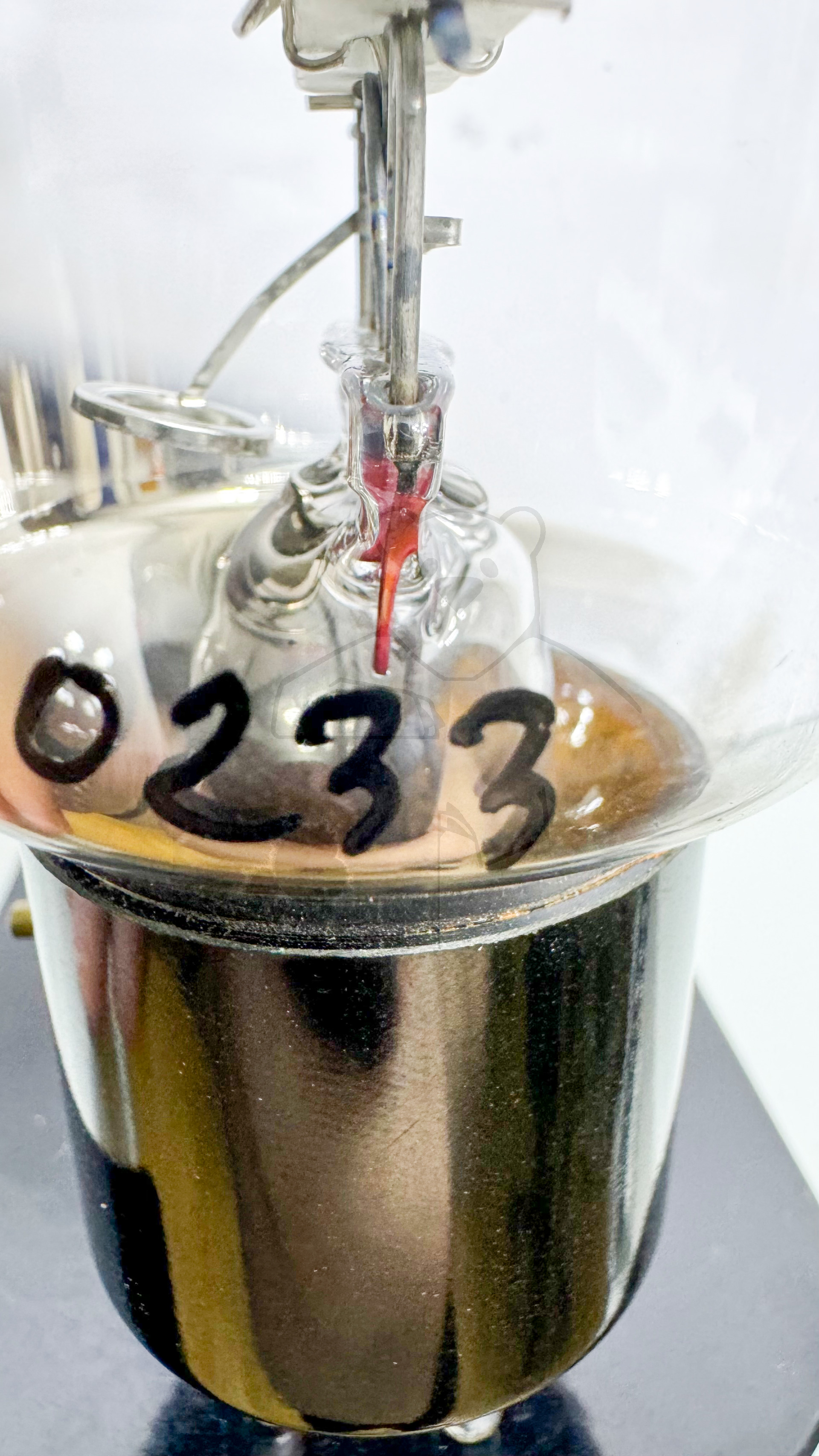

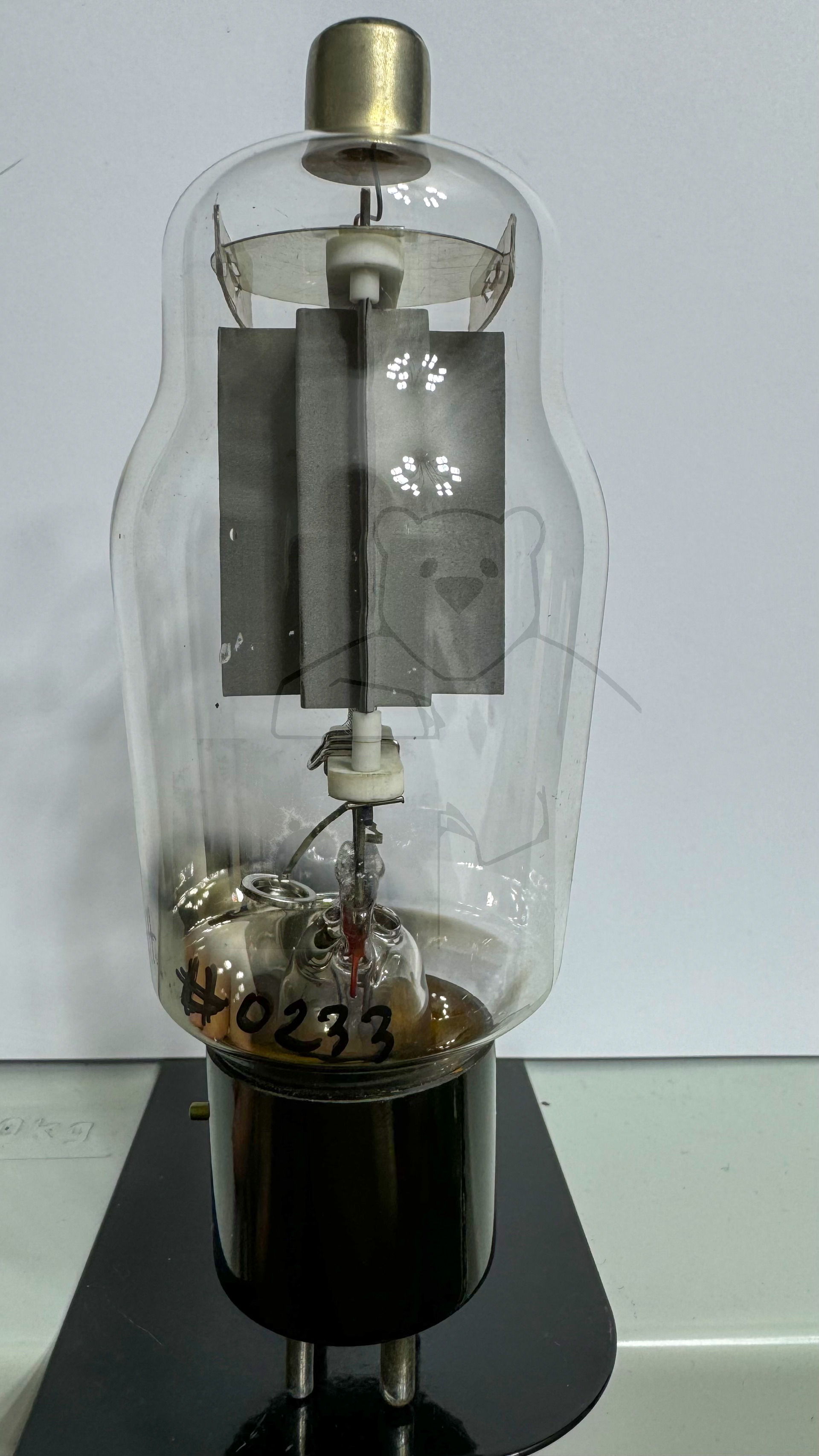

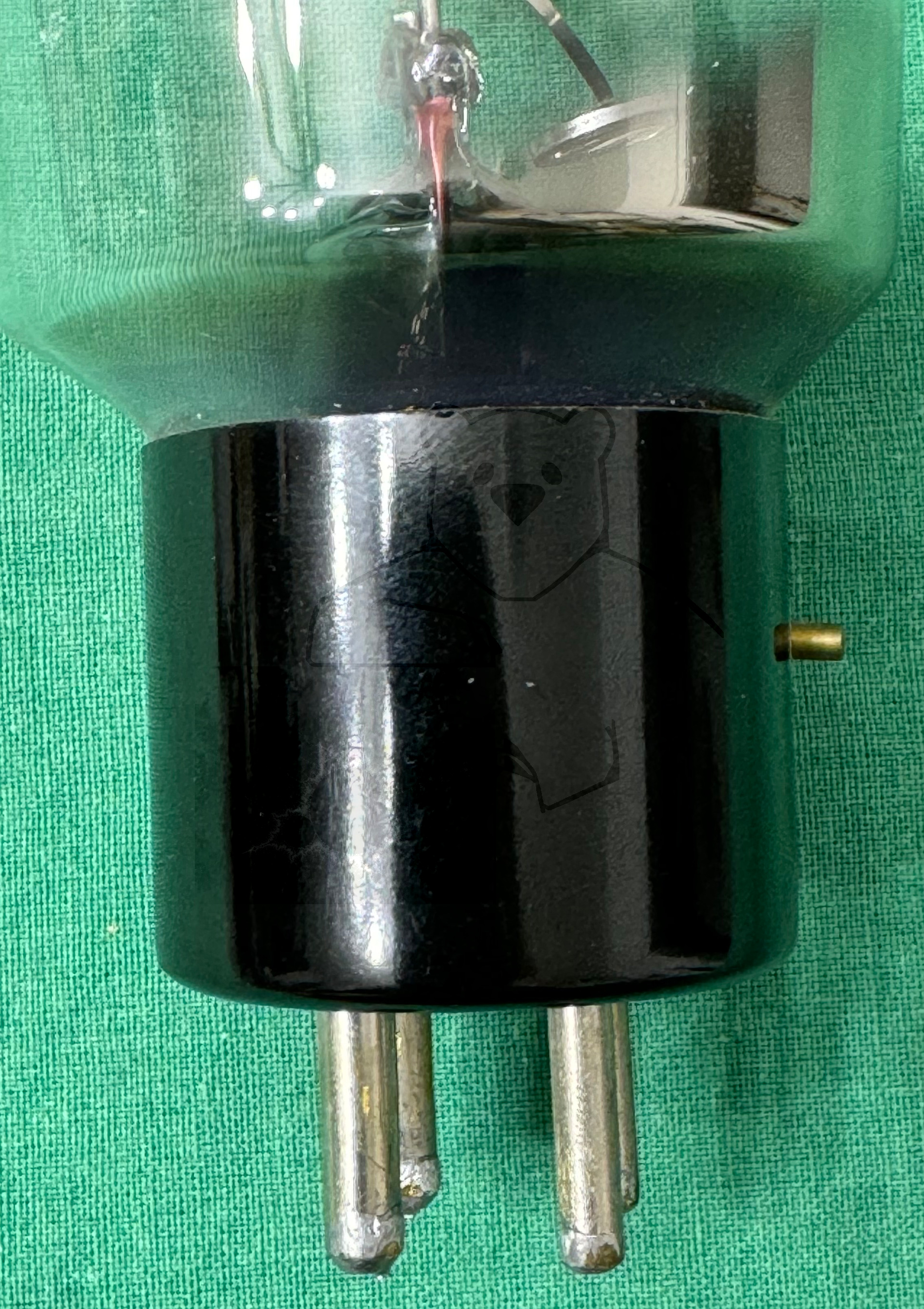

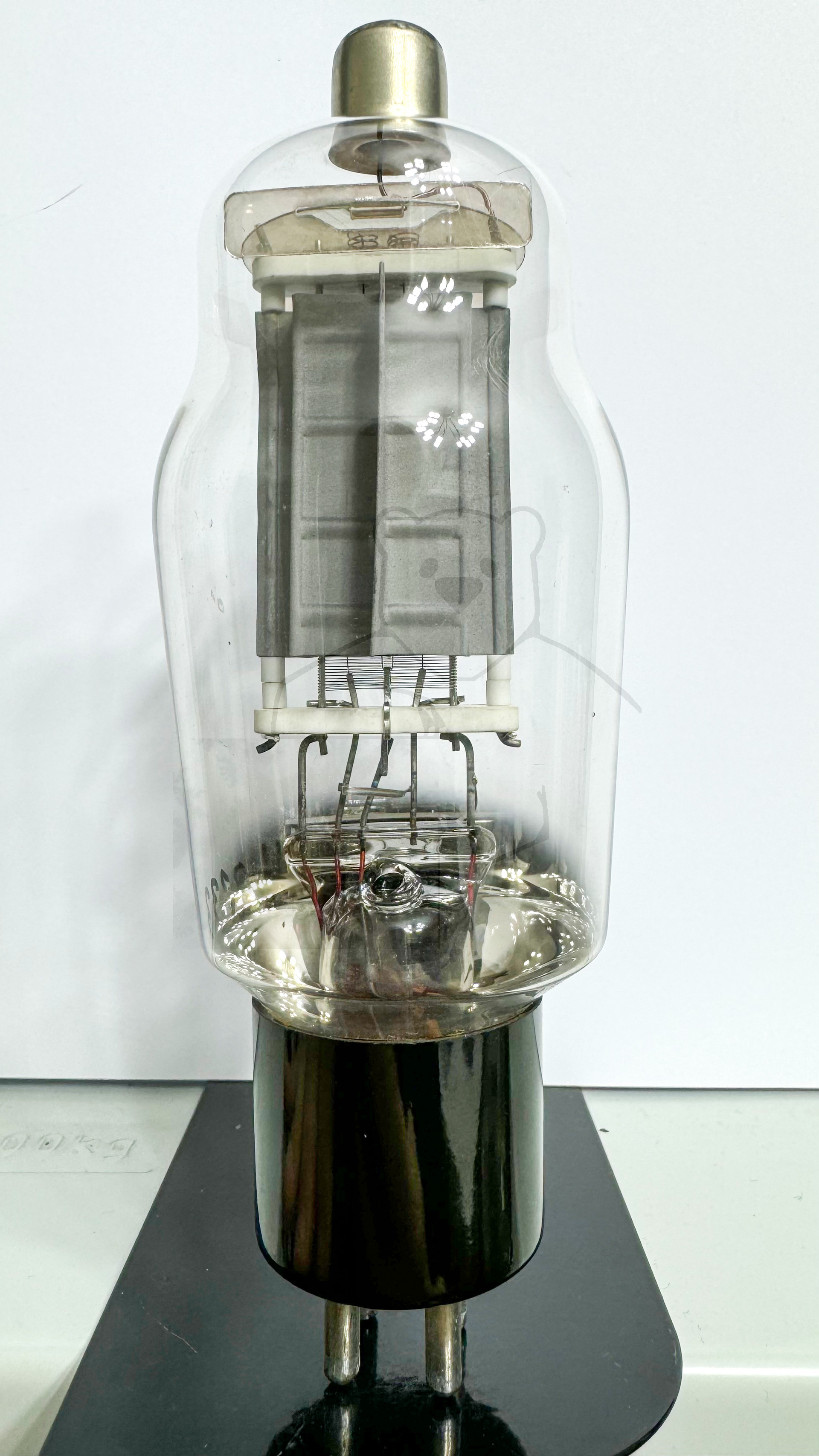

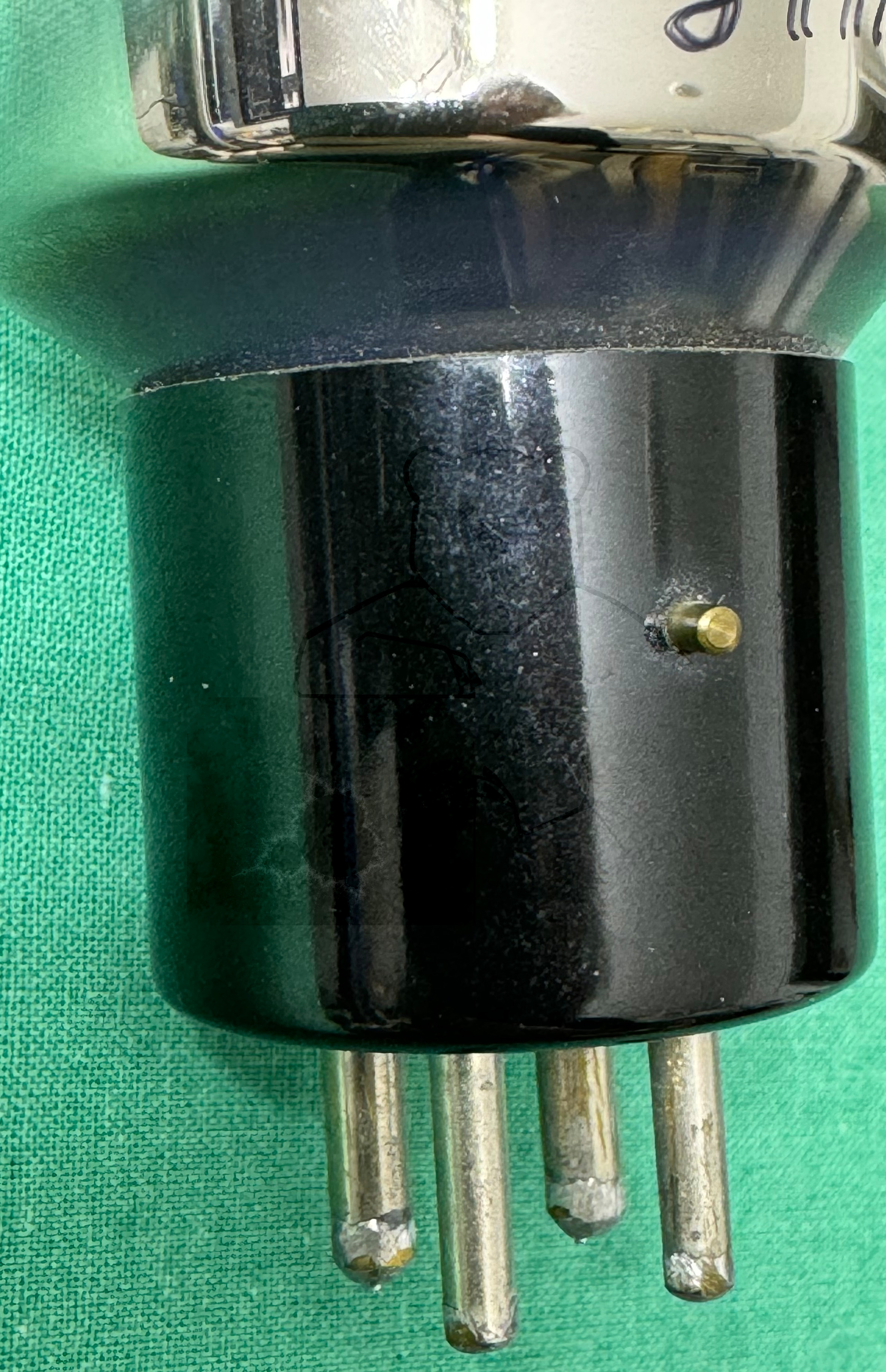

Daten und Bilder der Röhre: 811A

🔎 Beschreibung der Röhre: 811A

Name	811A
Vergleichsname	VT-217A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	4
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:27:05

🔎 Beschreibung der Systeme für die Röhre: 811A

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 811A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 811A
Datenblatt 811 Amperex [www.tubedata.info].pdf (5690 kB)
Datenblatt 811A RCA [www.tubedata.info].pdf (421 kB)
Pruefkarte 811 CV628 811A VT-217 - Funke W19 Roehrenpruefer.pdf (252 kB)
