Daten und Bilder der Röhre: 8025A

🔎 Beschreibung der Röhre: 8025A

Name	8025A
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,9
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Zusätzliche Informationen
Letzte Änderung	06.07.2024 12:17:02

🔎 Beschreibung der Systeme für die Röhre: 8025A

	System 1
Kathode	3 (Mittelanzapfung Heizung)
Gitter 1	Seitenanschluss 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Seitenanschluss 2
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

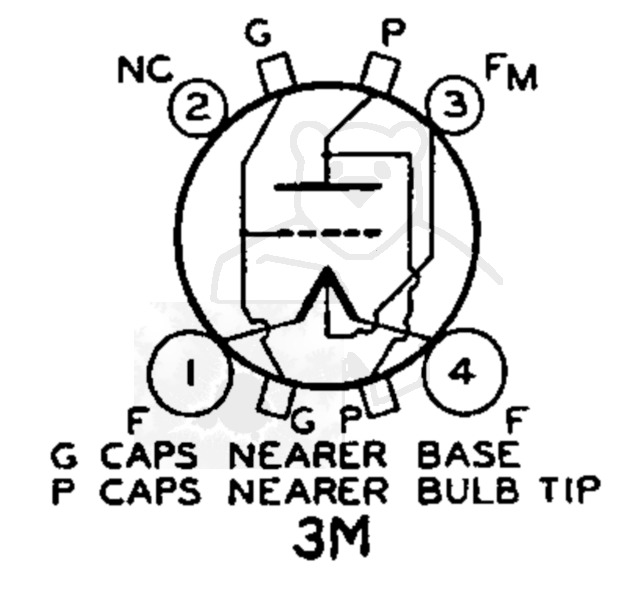

🔎 Sockelschaltung der 8025A

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 8025A

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/AvPj-iiv5Ug (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 8025A
Datenblatt 8025A RCA Version 1 [www.tubedata.info].pdf (167 kB)
Datenblatt 8025A RCA Version 2 [www.tubedata.info].pdf (180 kB)
Datenblatt 8025A RCA Version 3 [www.tubedata.info].pdf (187 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
