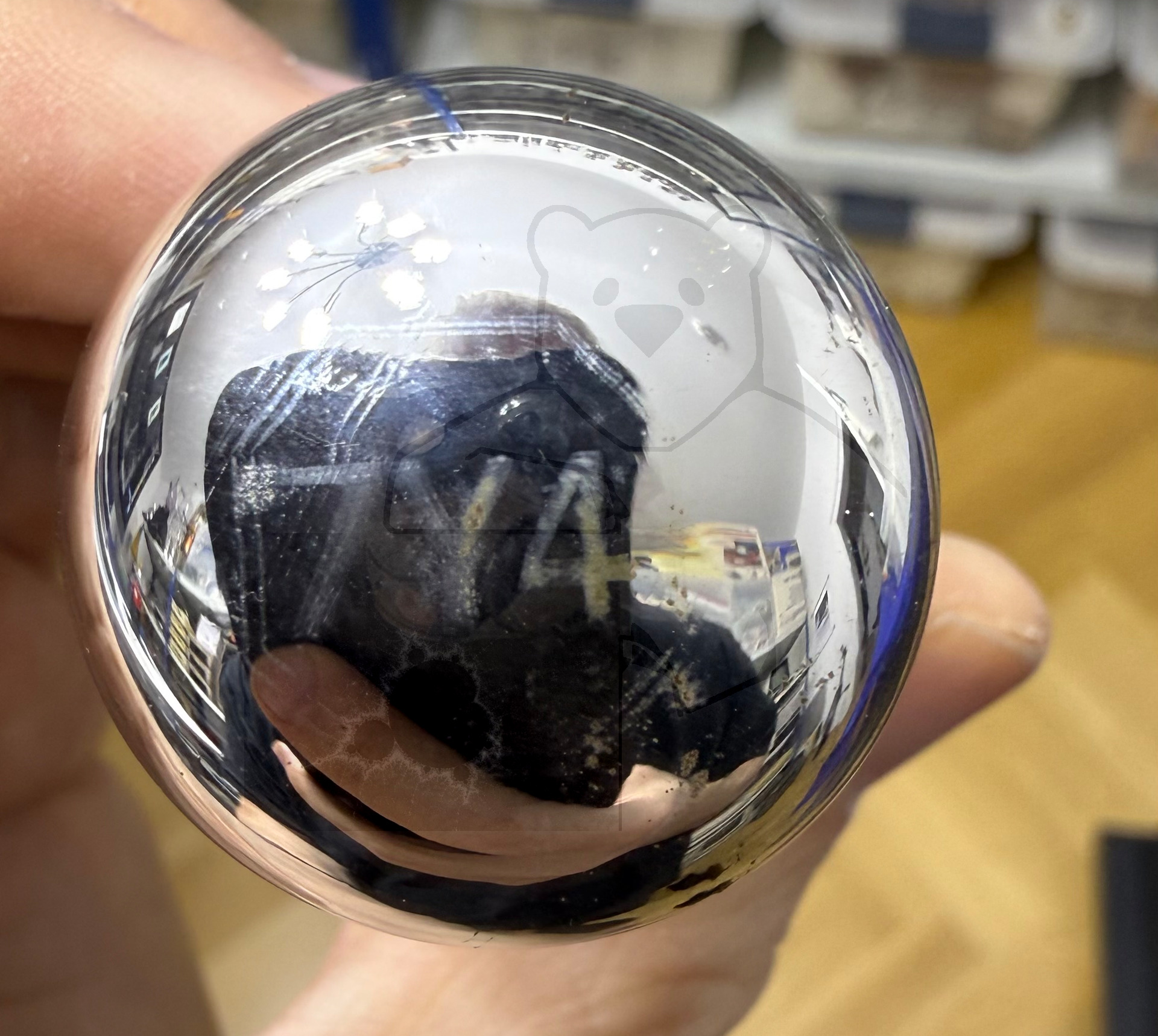

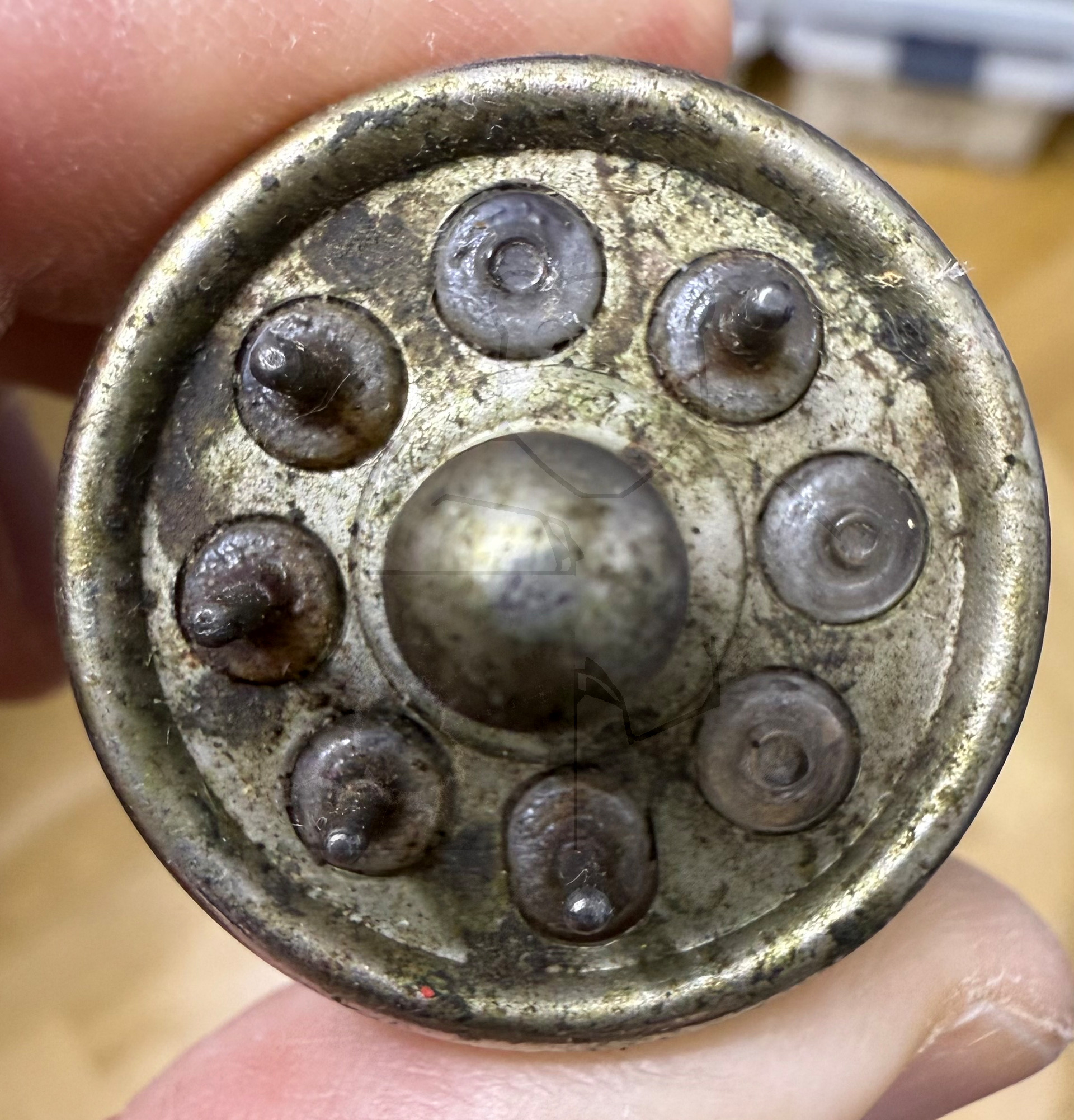

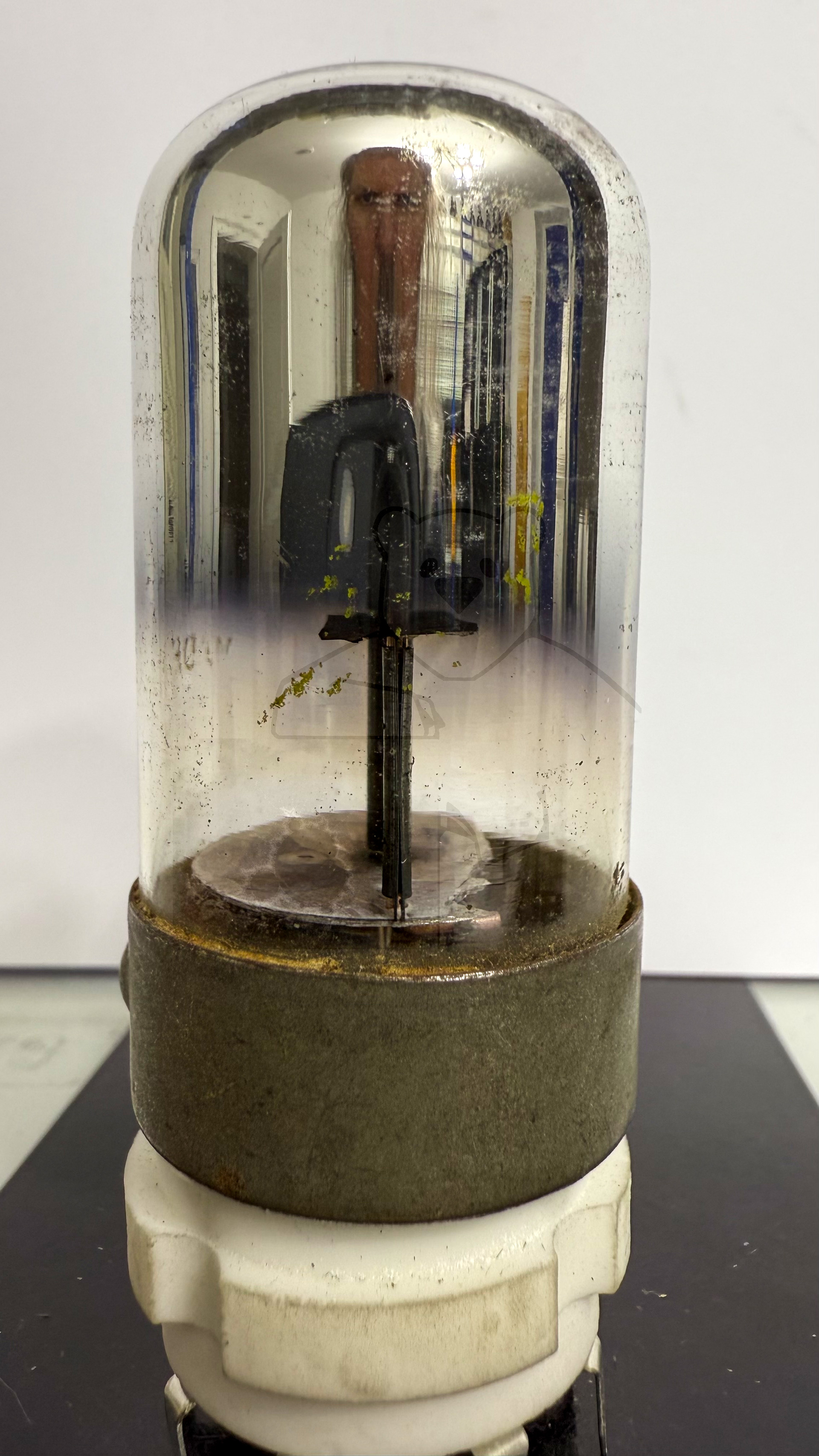

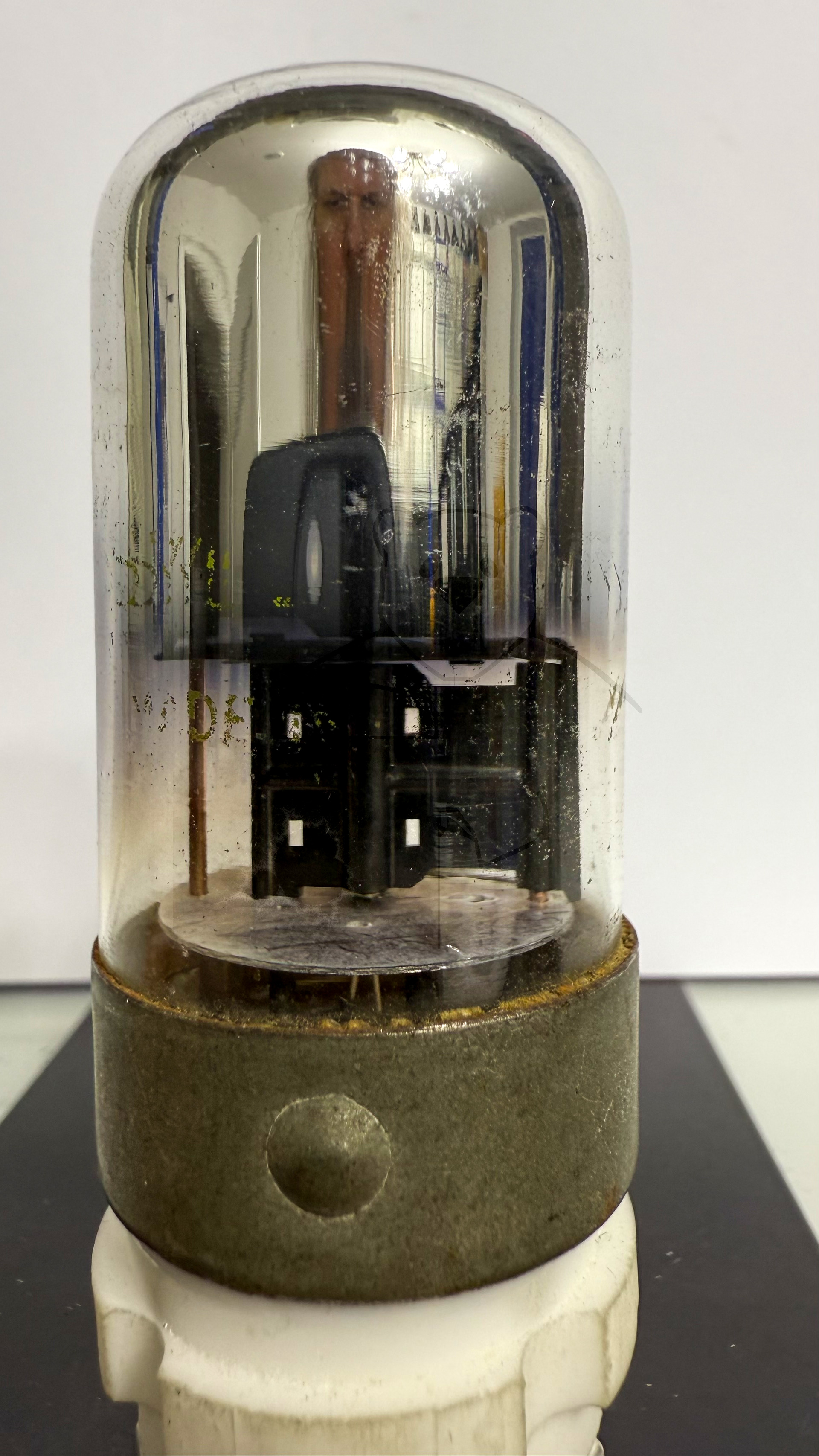

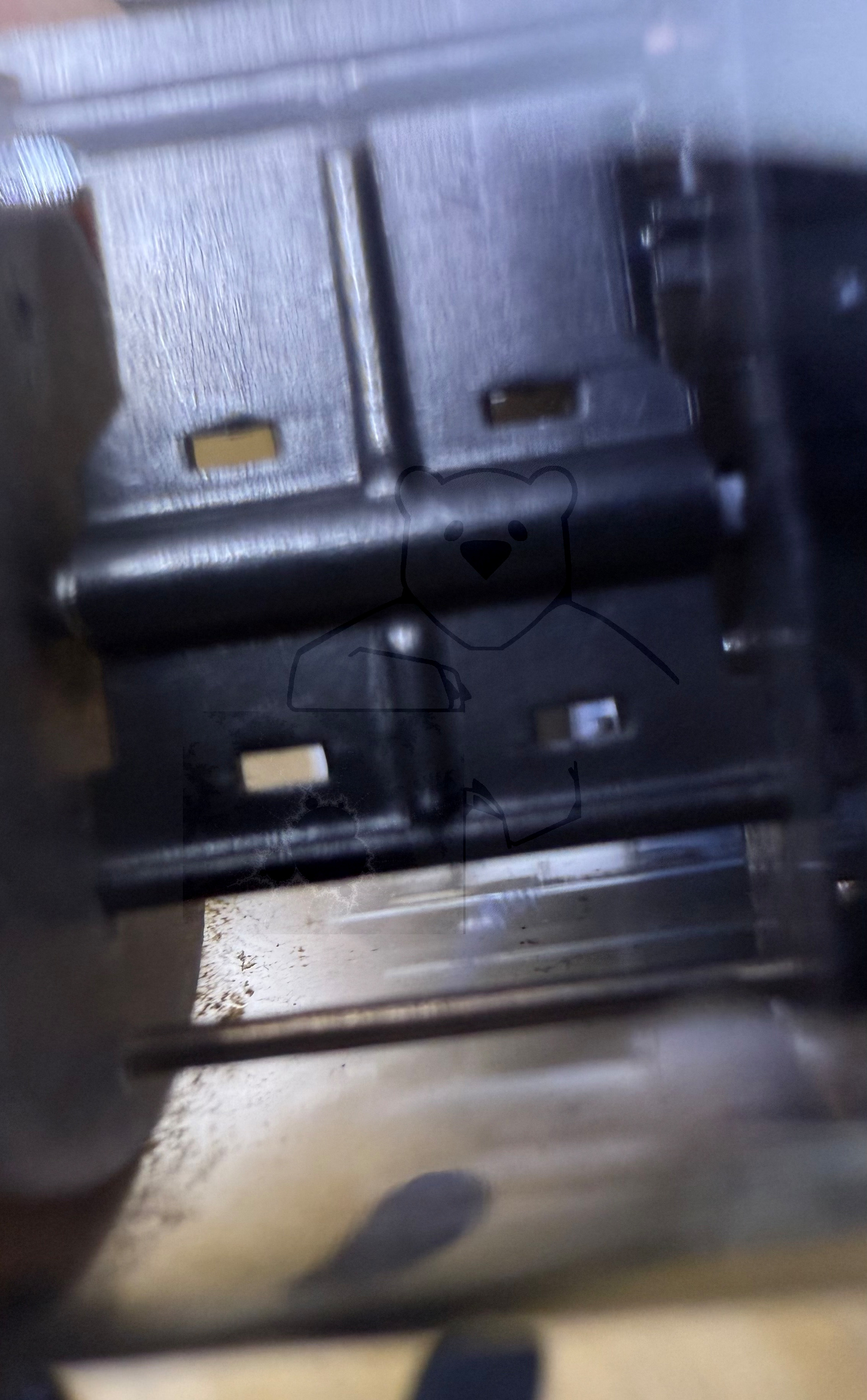

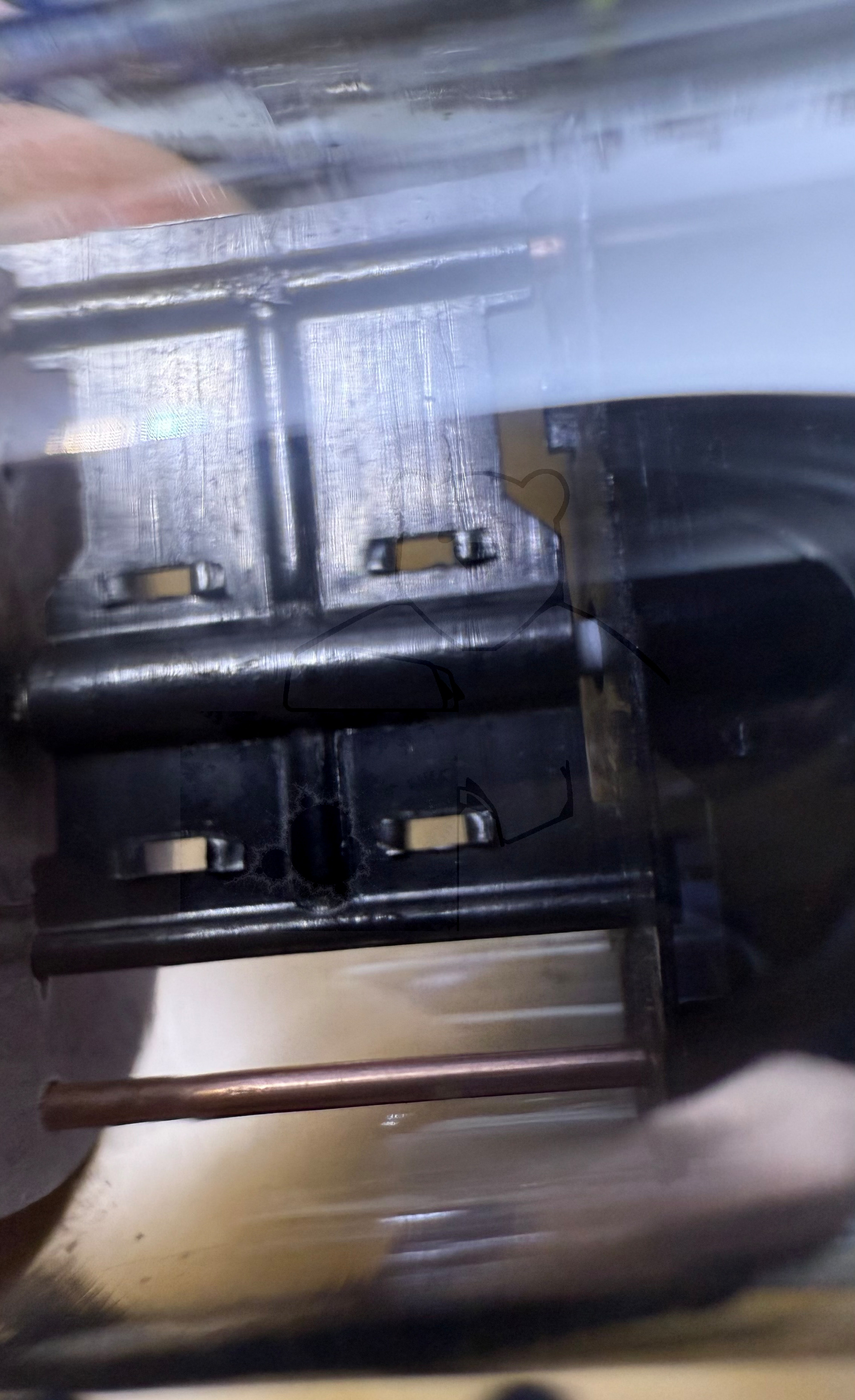

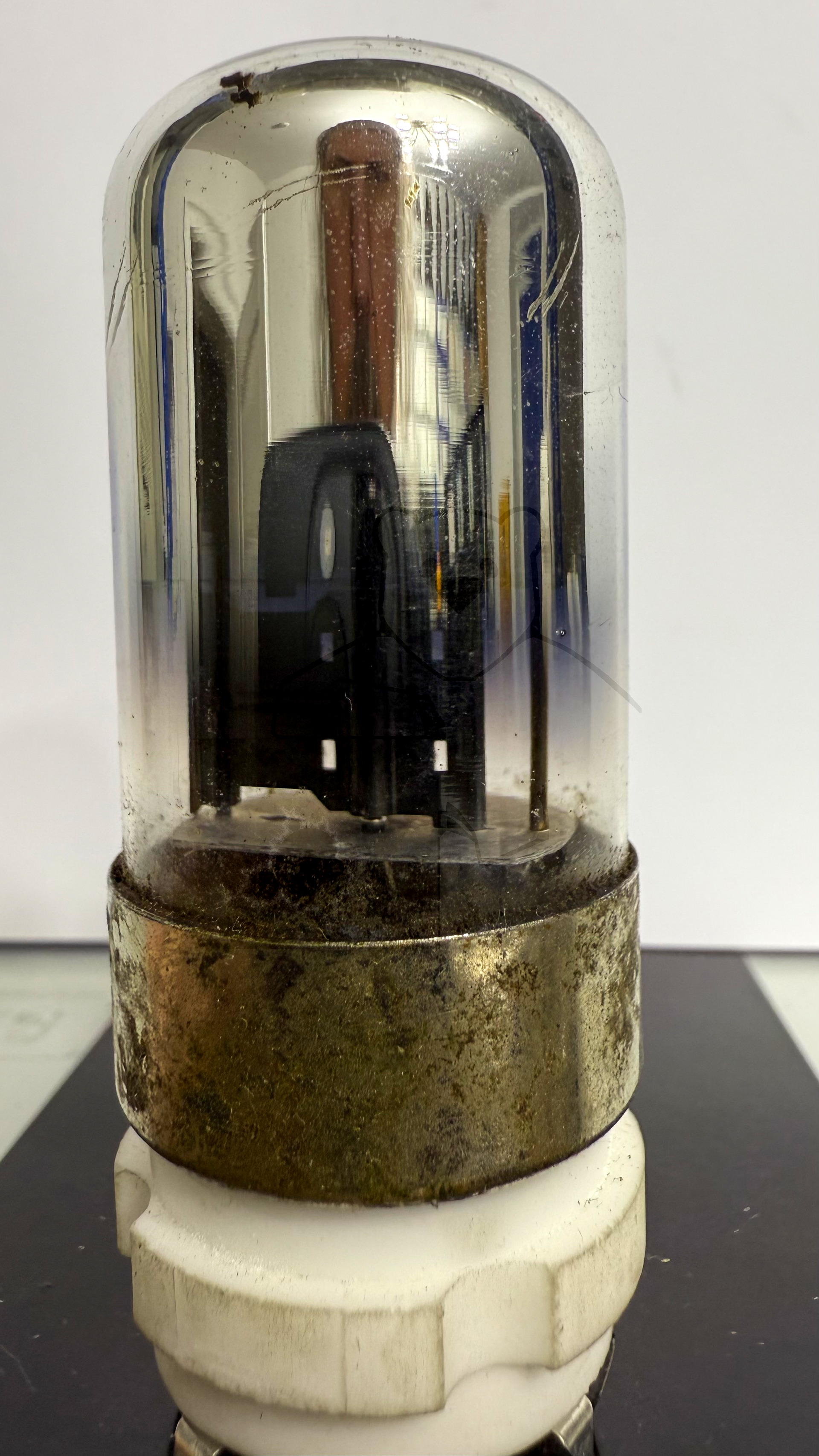

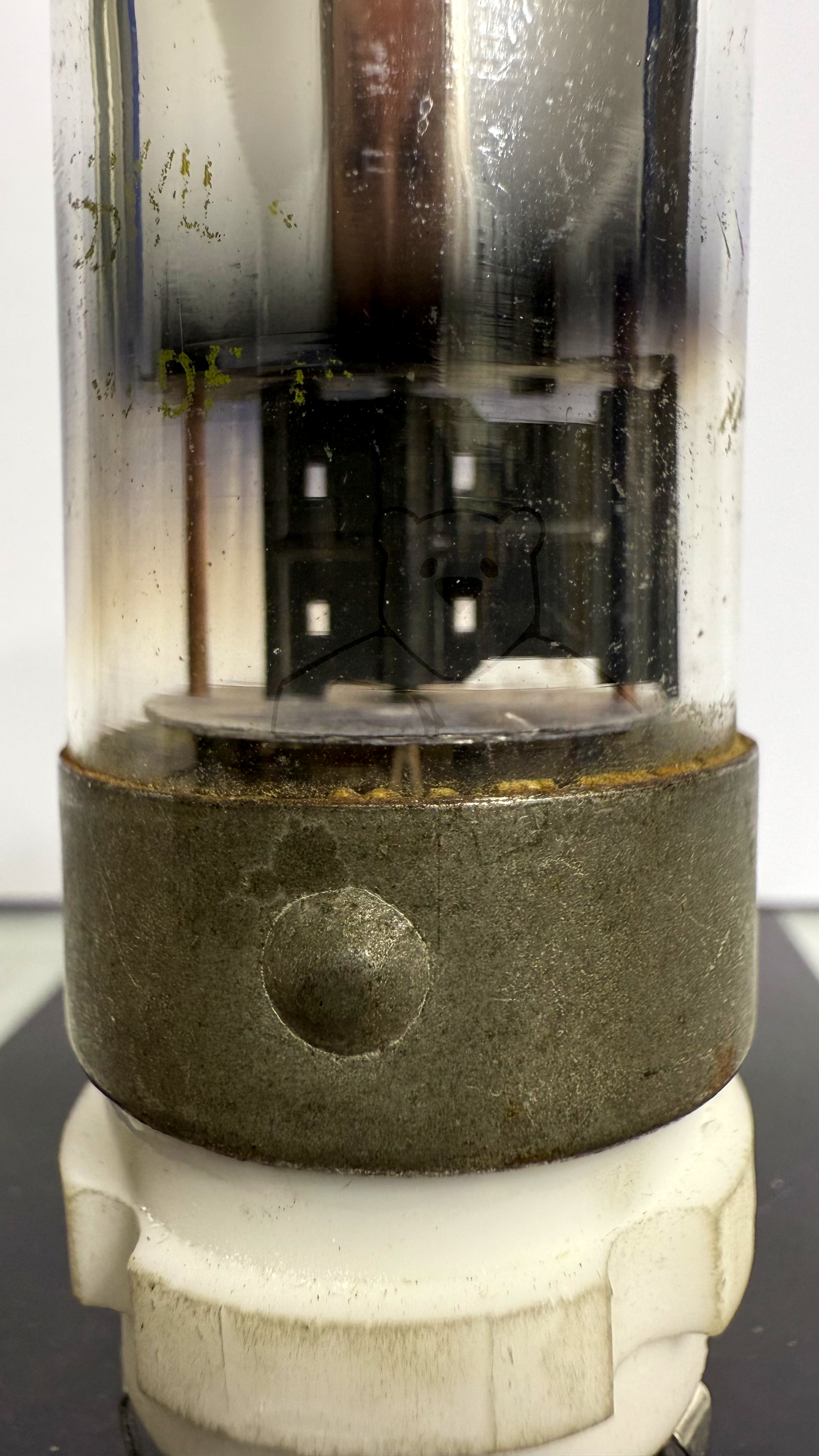

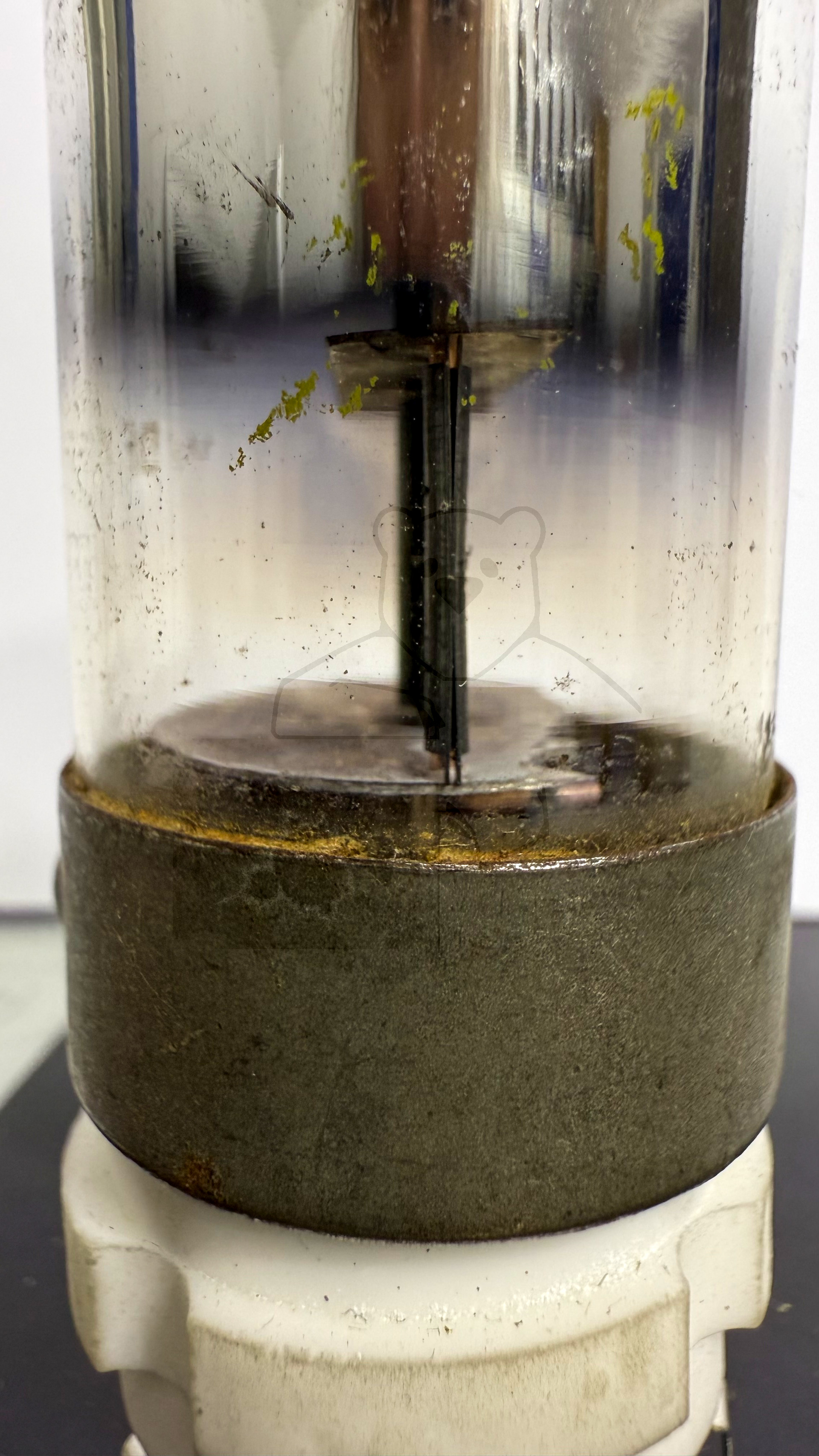

Daten und Bilder der Röhre: 7Y4

🔎 Beschreibung der Röhre: 7Y4

Name	7Y4
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,5
Art der Heizung	Indirekt

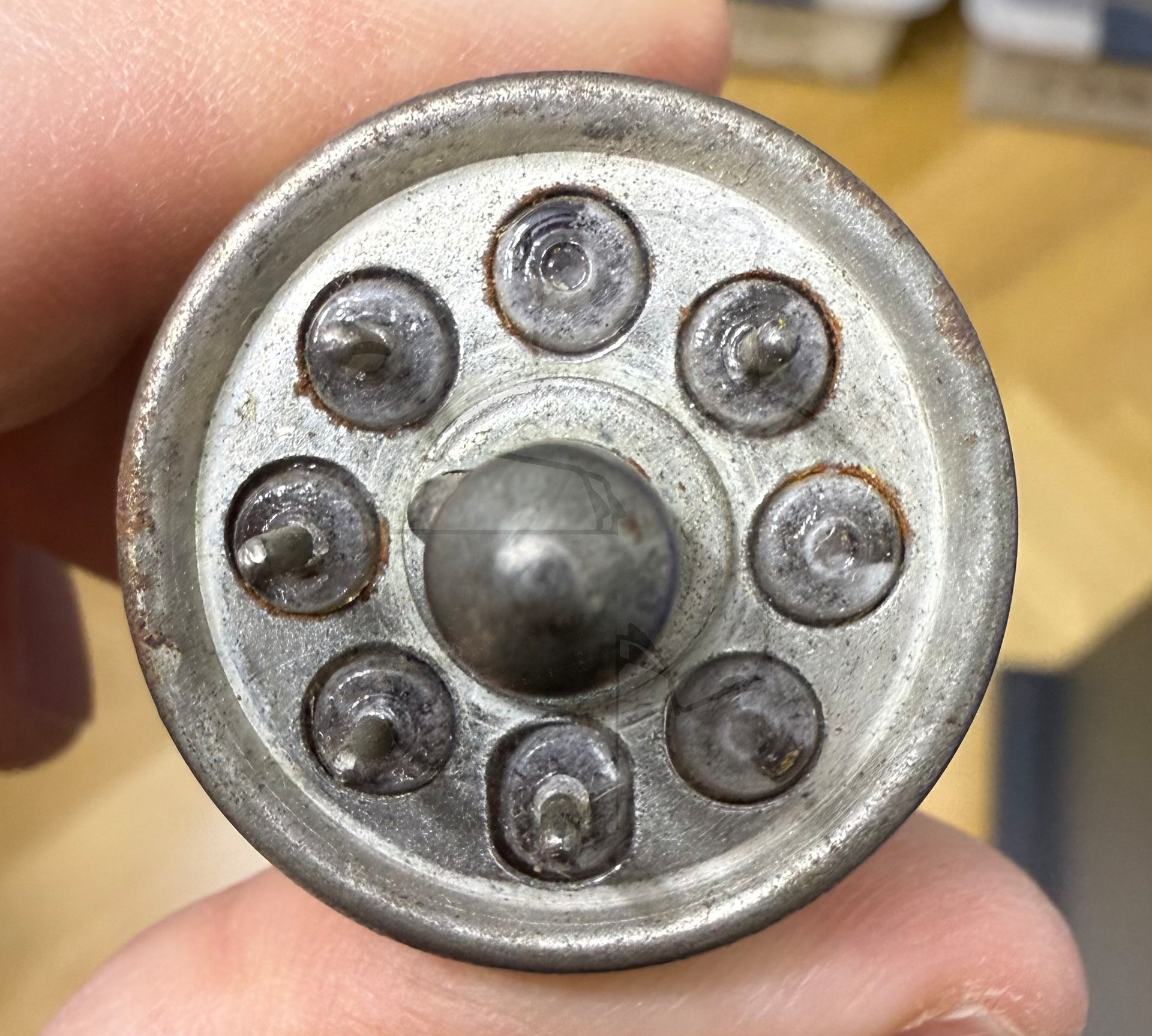

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:13:28

🔎 Beschreibung der Systeme für die Röhre: 7Y4

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2	6
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

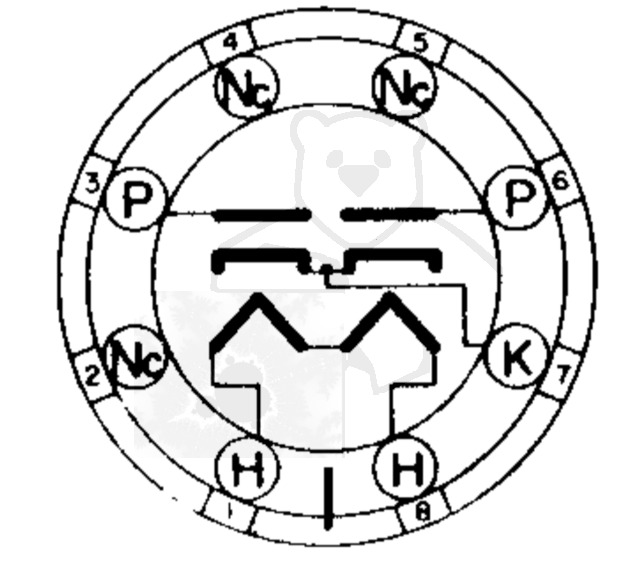

🔎 Sockelschaltung der 7Y4

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 7Y4

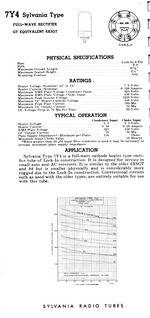

Datenblatt 7Y4 Sylvania [www.tubedata.info].pdf (92 kB)
