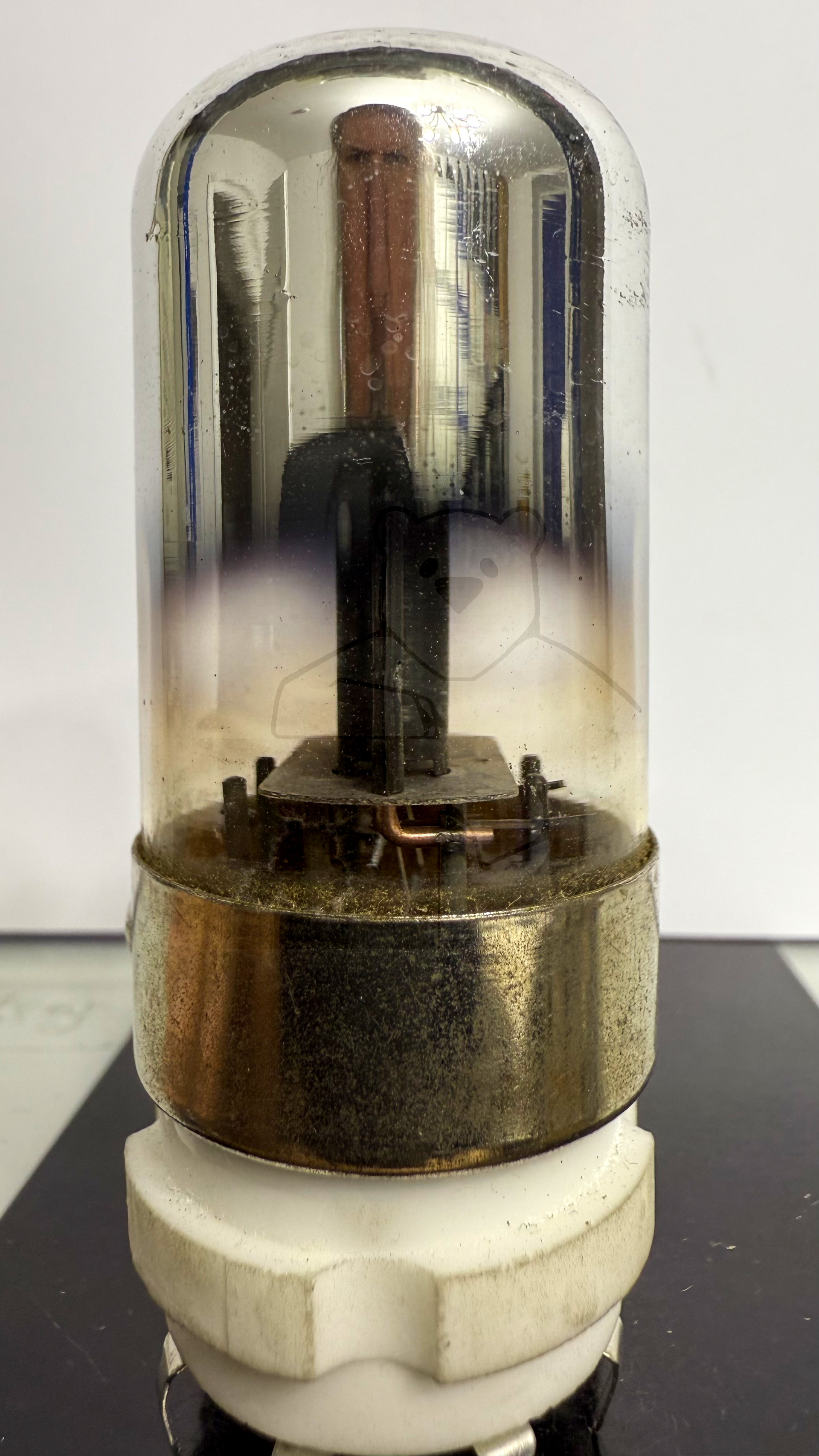

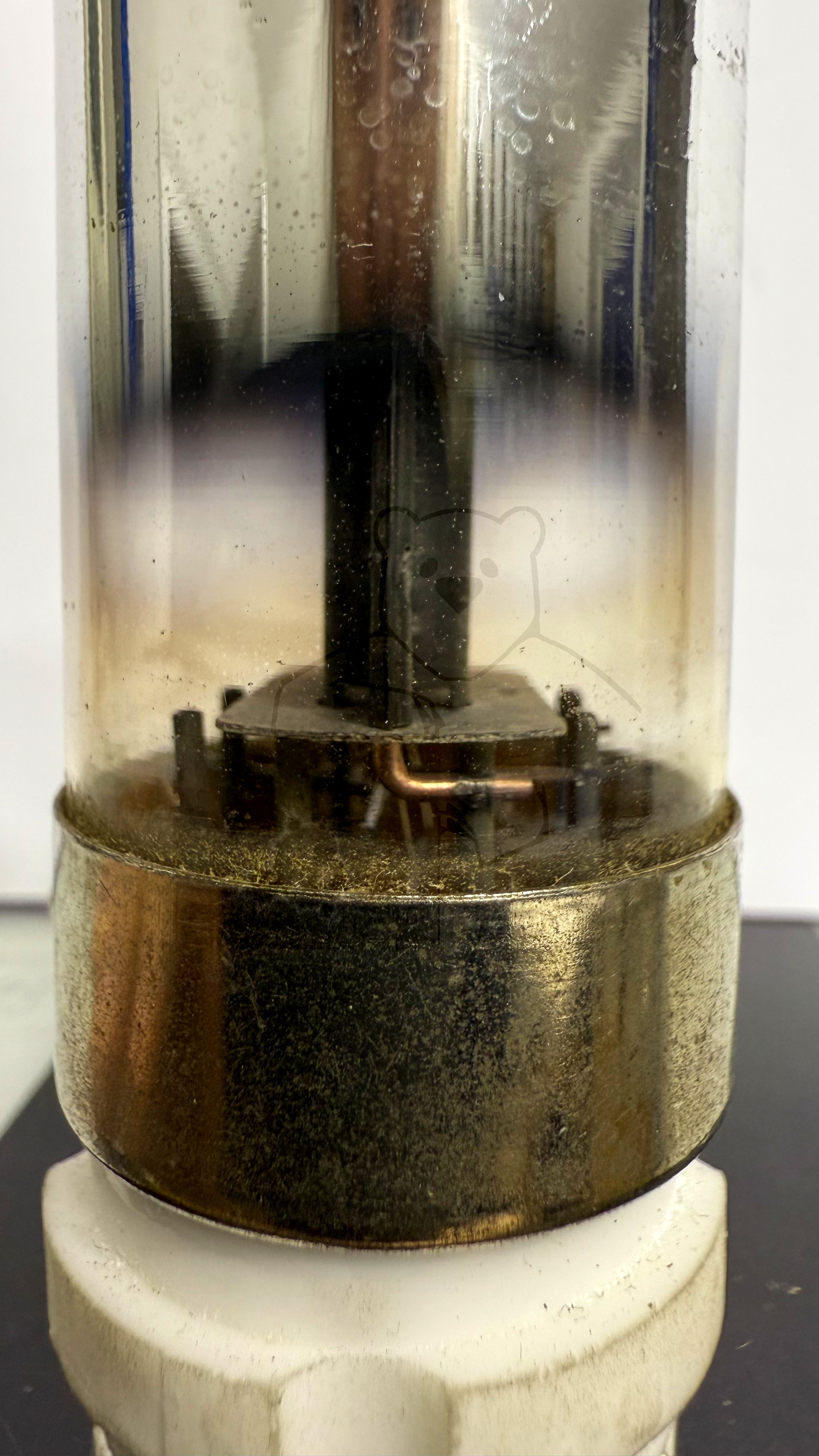

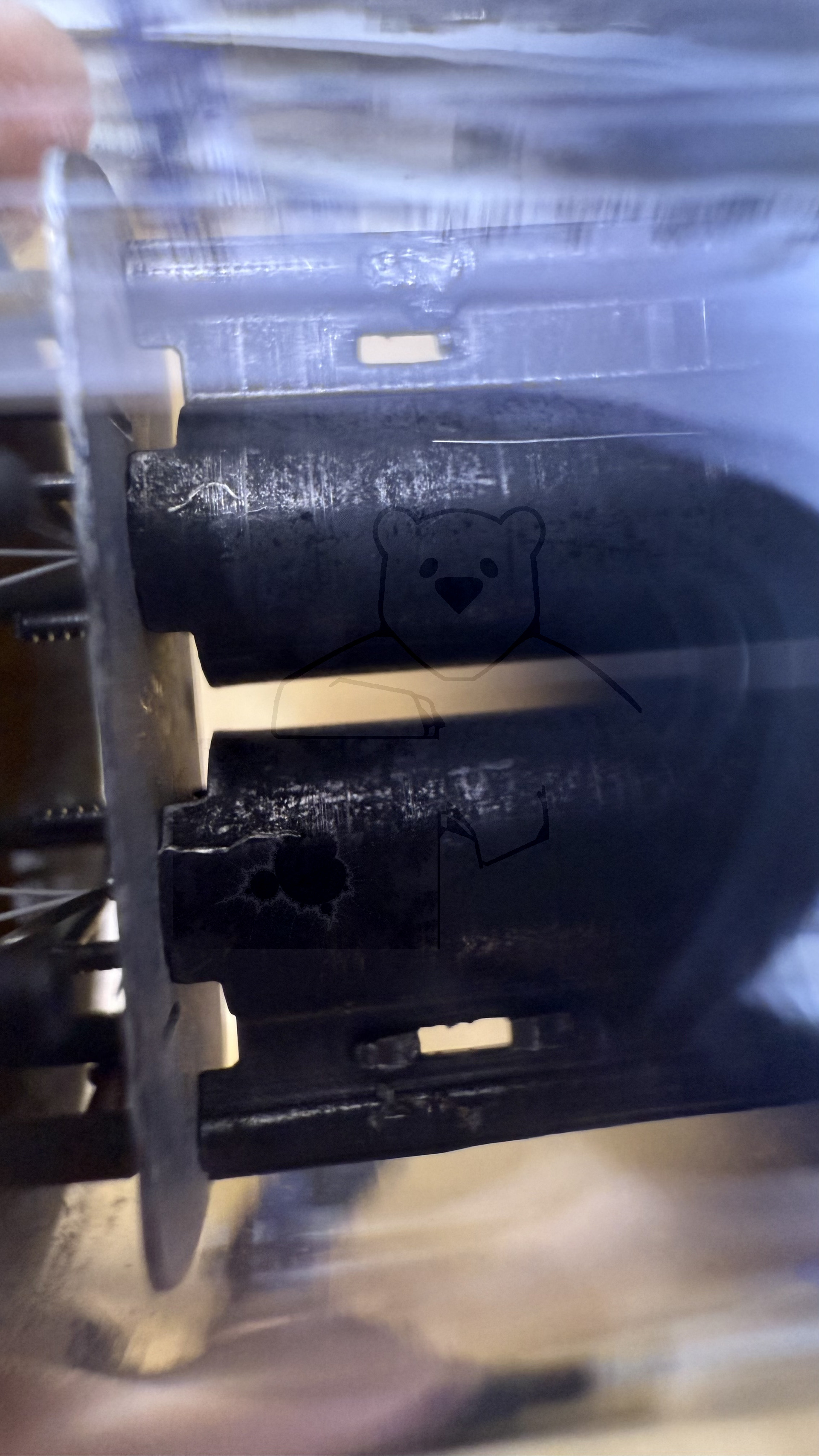

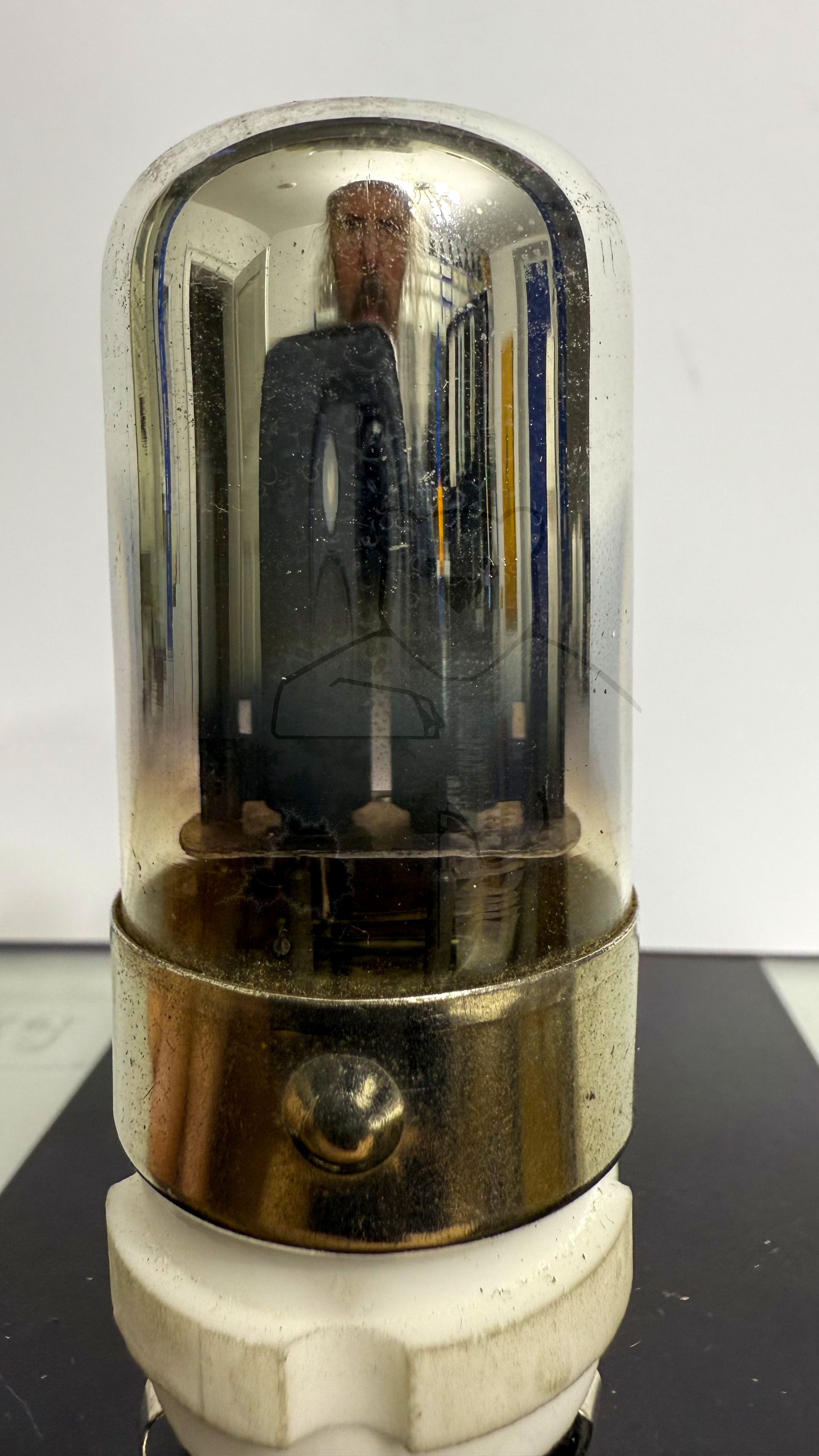

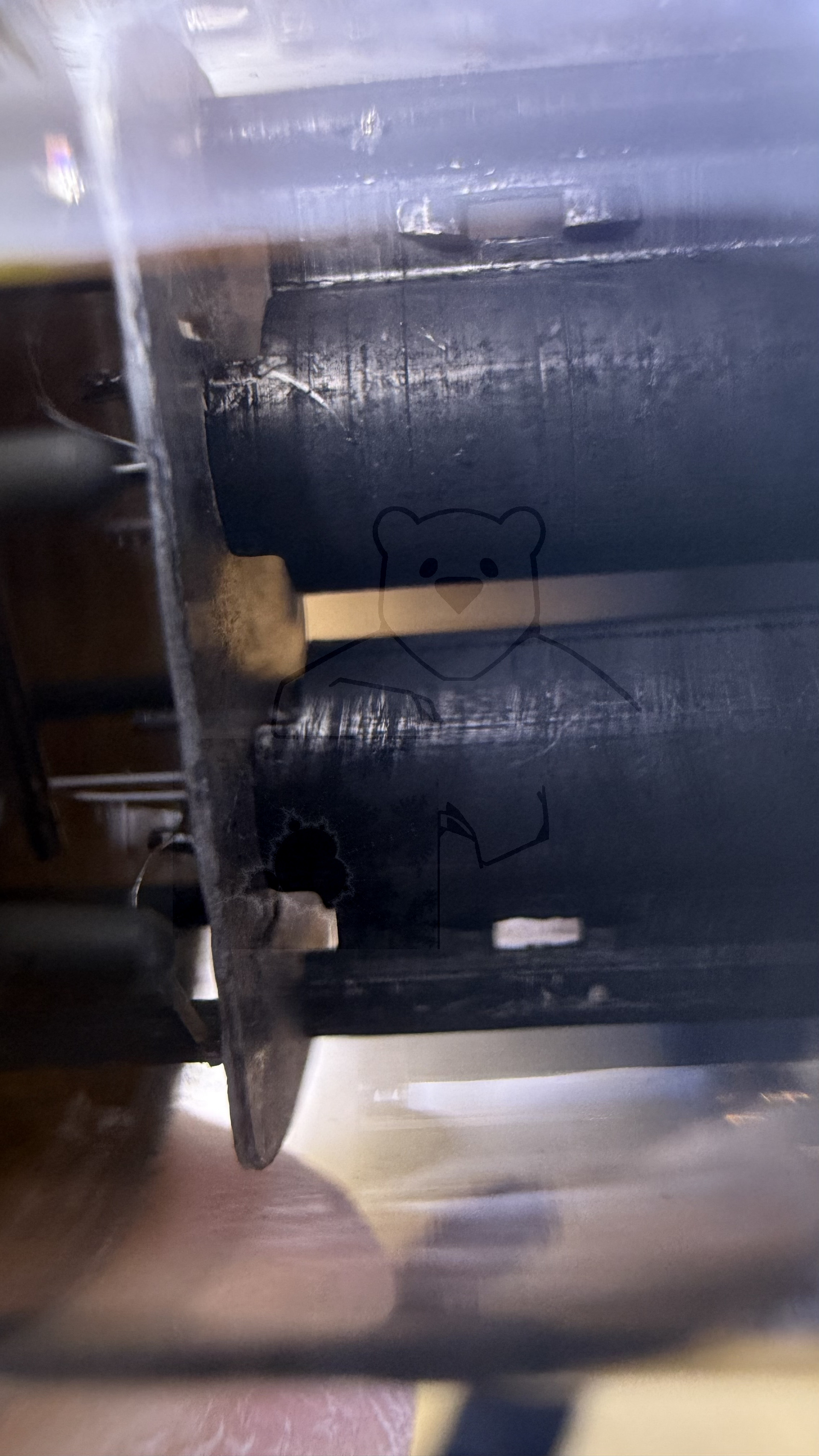

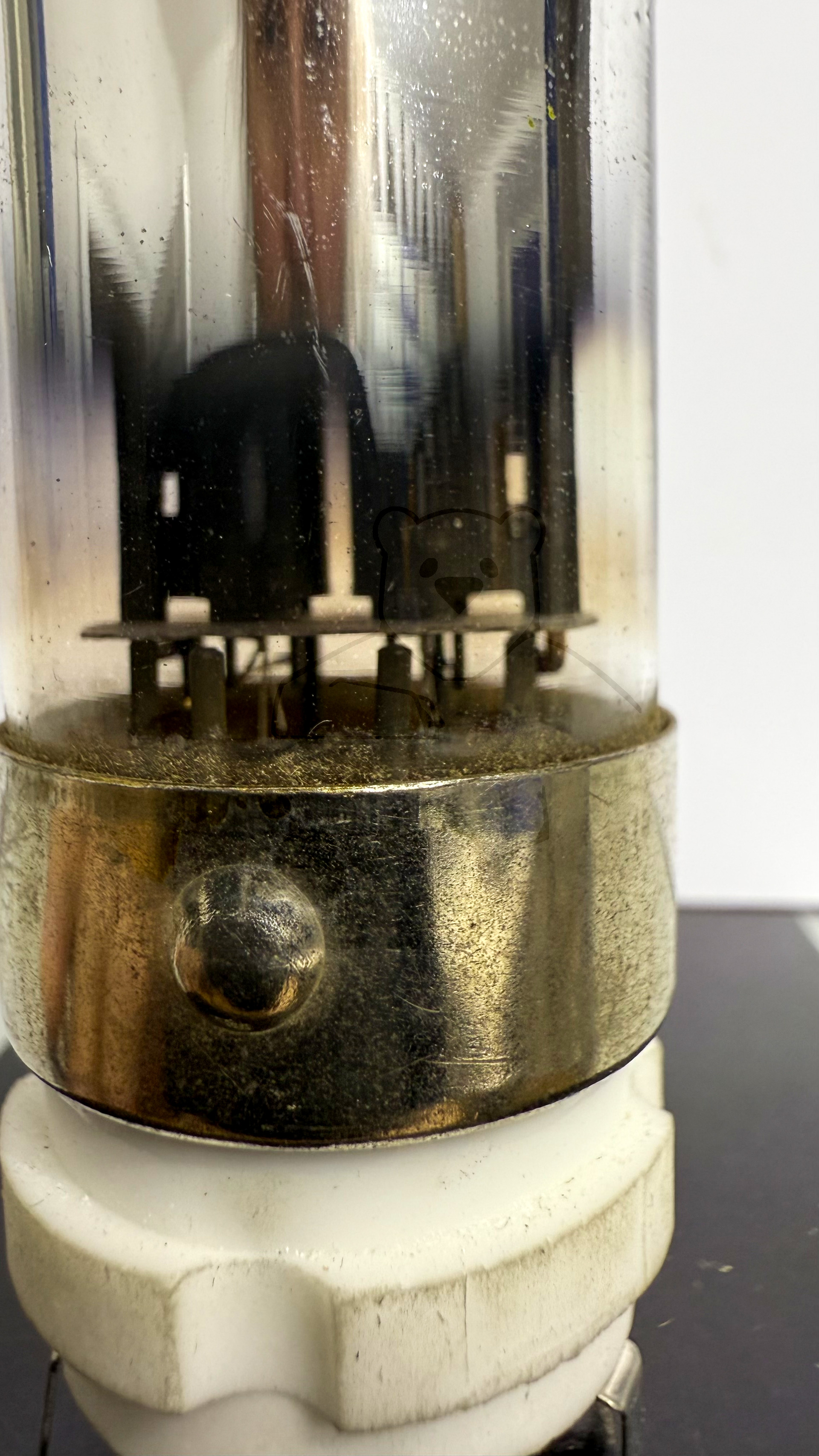

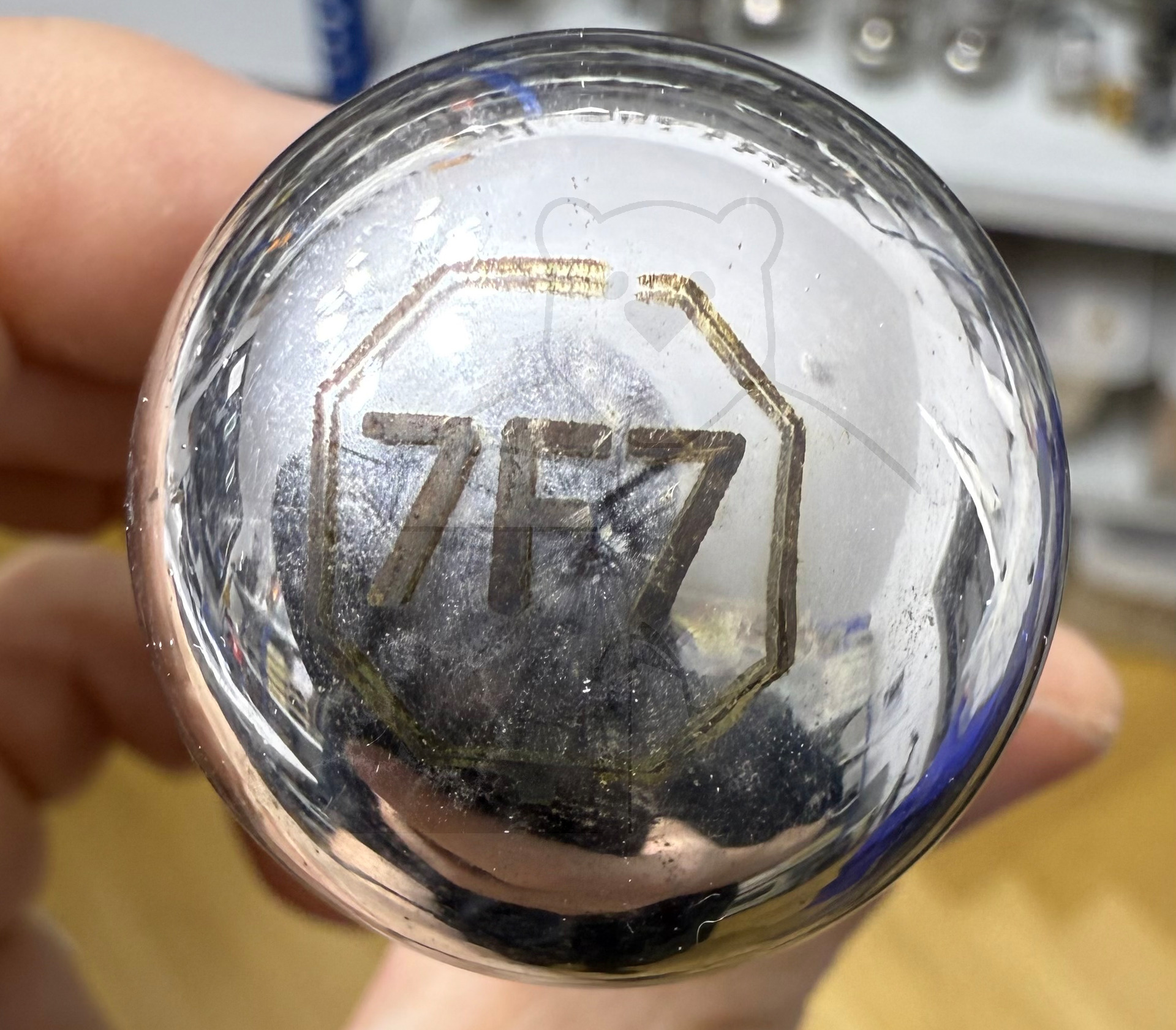

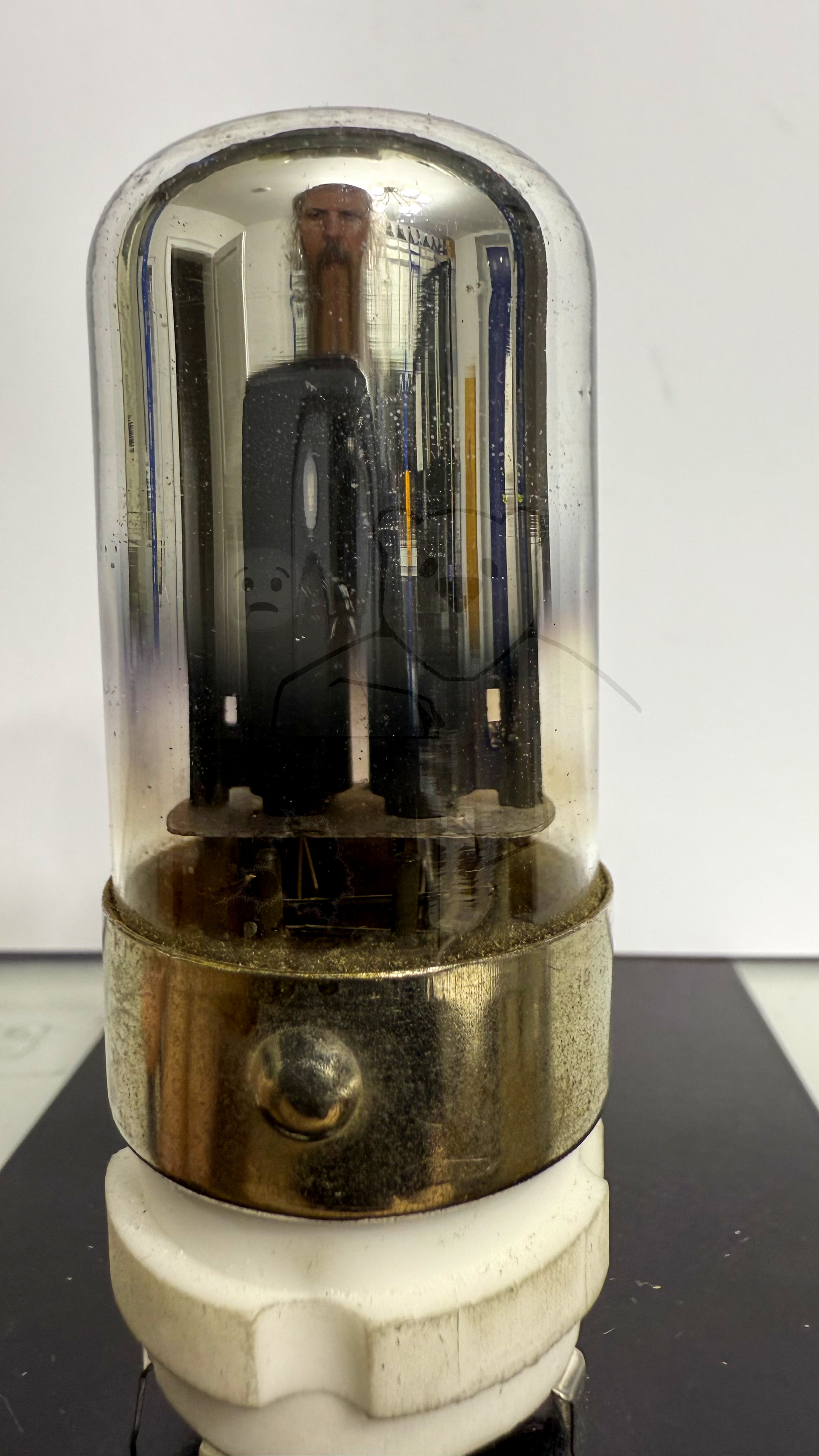

Daten und Bilder der Röhre: 7F7

🔎 Beschreibung der Röhre: 7F7

Name	7F7
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

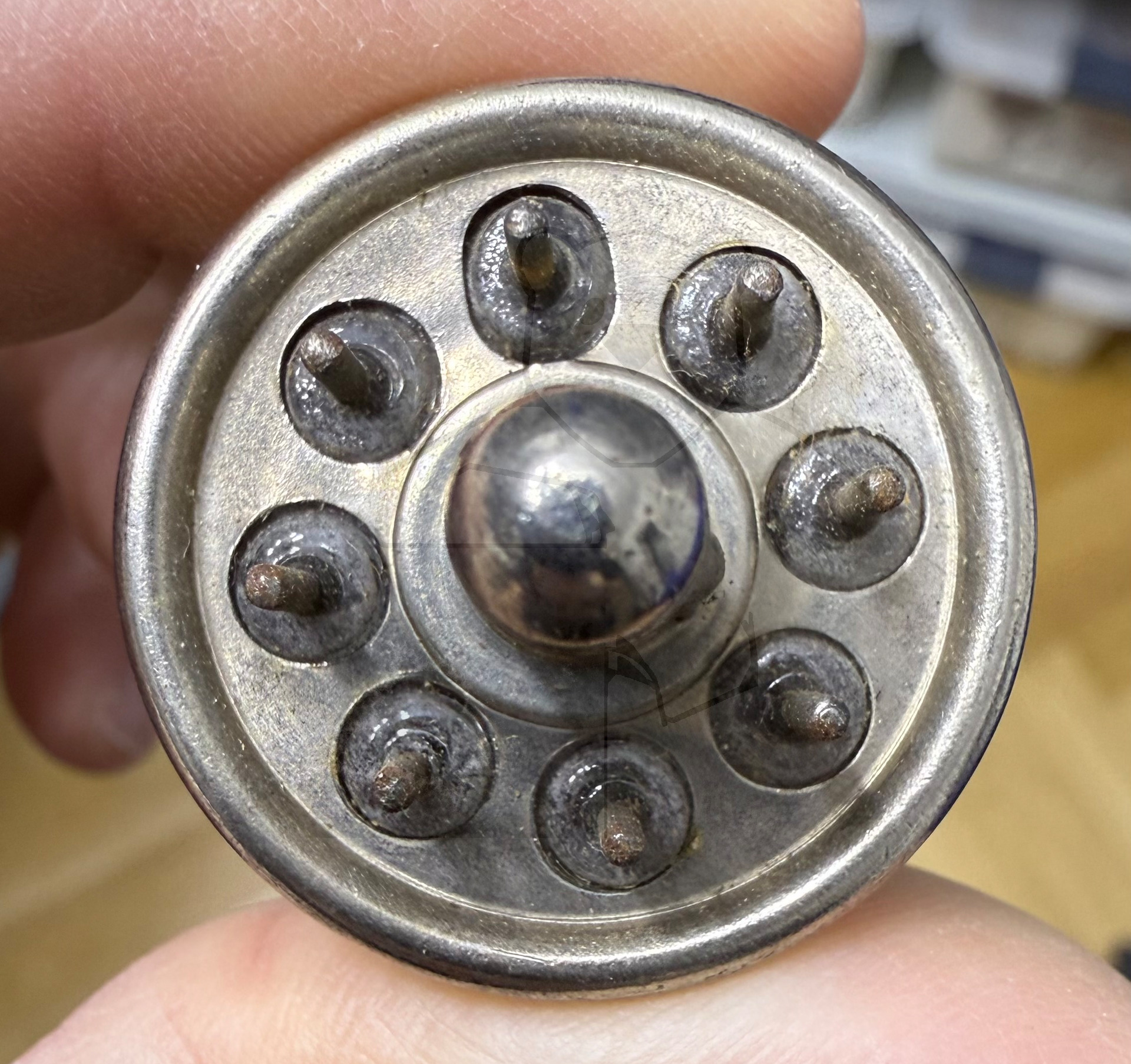

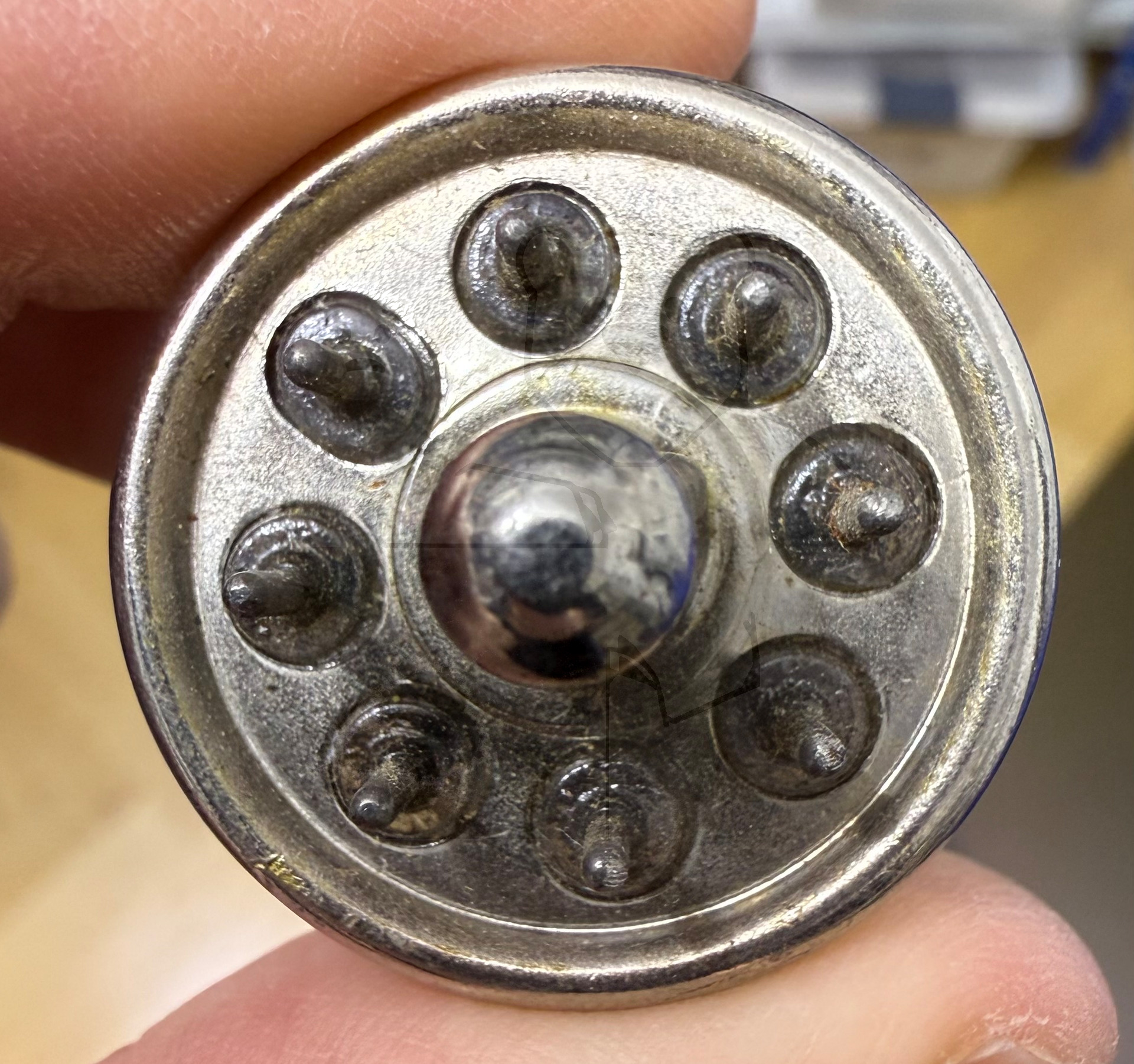

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:11:16

🔎 Beschreibung der Systeme für die Röhre: 7F7

	System 1	System 2
Kathode	2	7
Gitter 1	4	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Triode, Allgemein	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

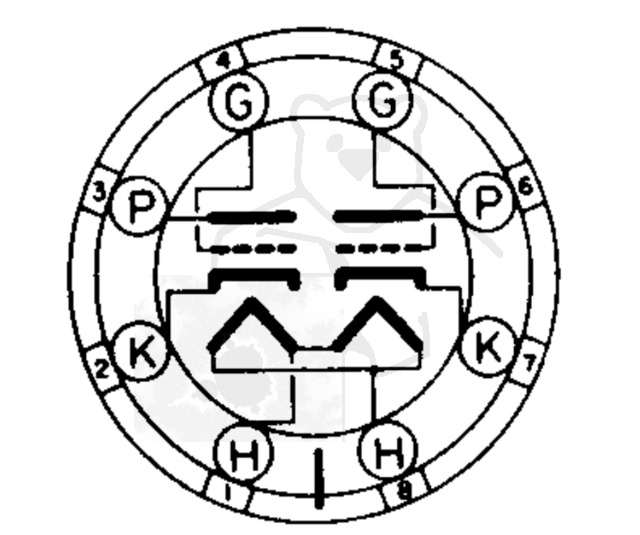

🔎 Sockelschaltung der 7F7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 7F7

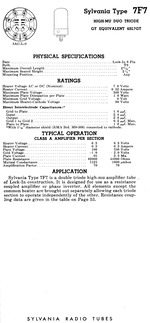

Datenblatt 7F7 Sylvania [www.tubedata.info].pdf (158 kB)
Datenblatt 7F7 Sylvania Französisch [www.tubedata.info].pdf (46 kB)
Datenblatt 7F7 Tung-Sol [www.tubedata.info].pdf (120 kB)
Prüfkarte 7F7 VT-189 - Funke W19 Röhrenprüfer.pdf (154 kB)
Prüfkarte 7F7 VT-189 7K7 - Funke W19 Röhrenprüfer.pdf (162 kB)
Prüfkarte 7F7 VT189 - Neuberger RPM370 Röhrenmeßgerät.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
