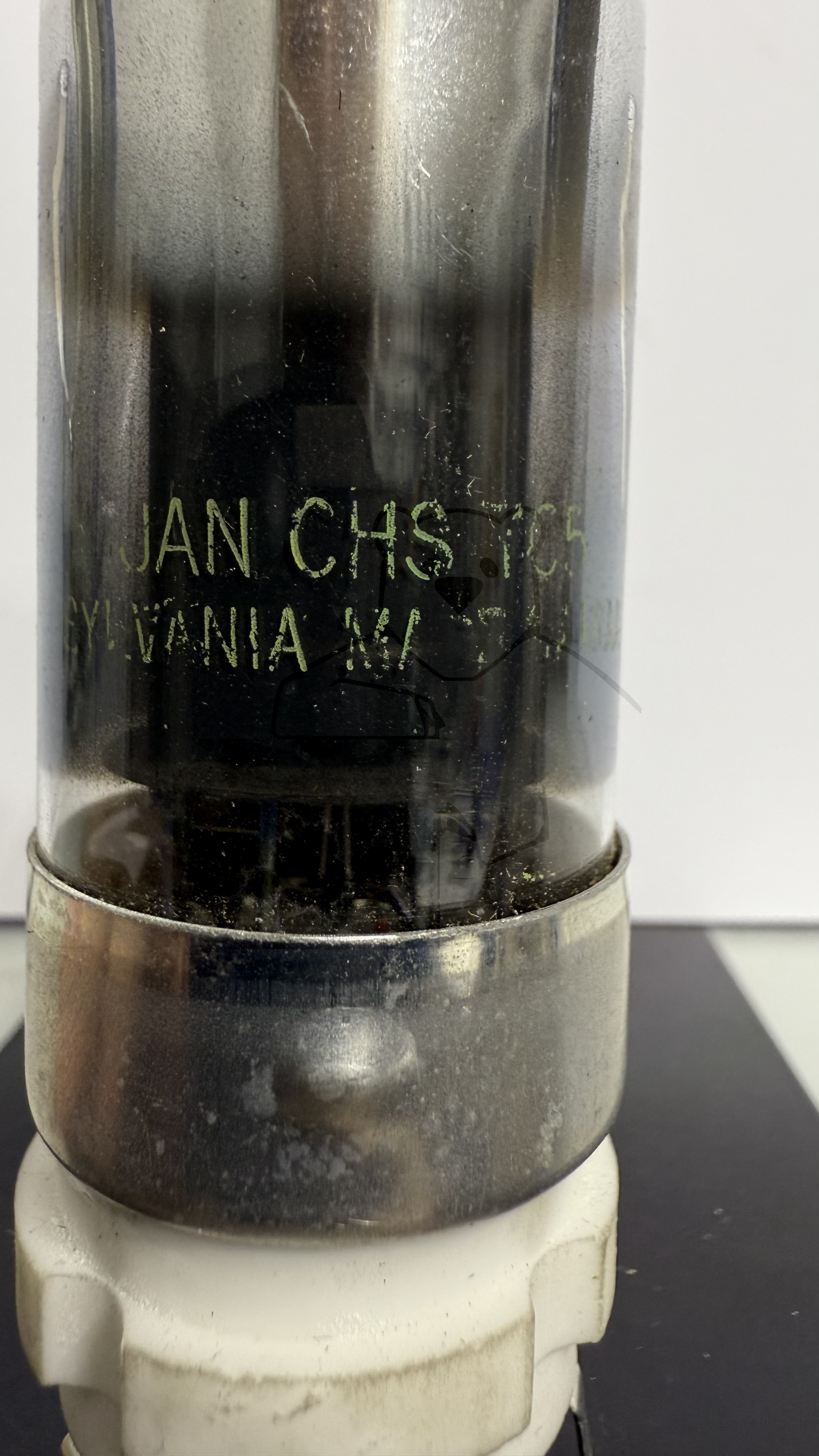

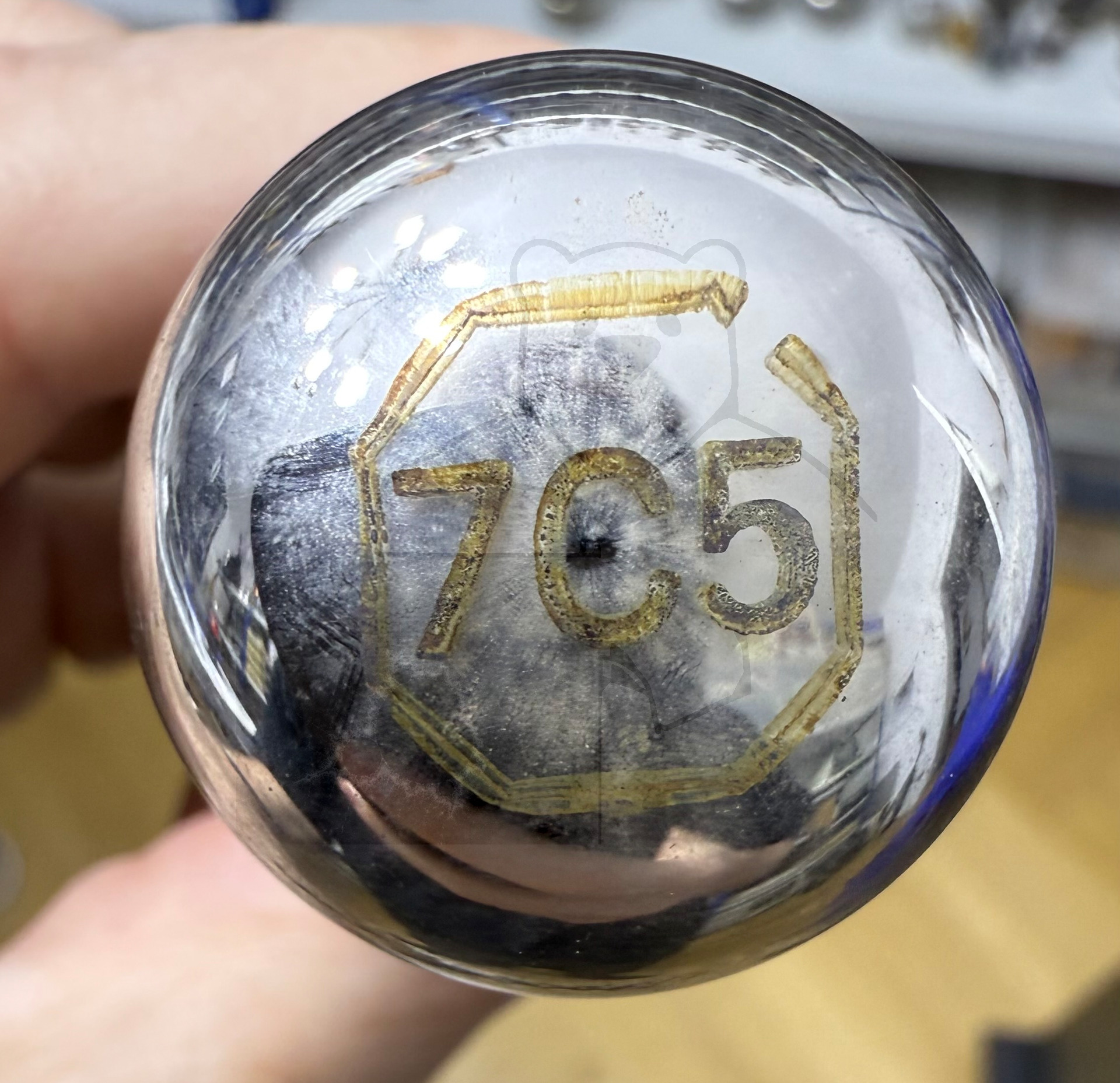

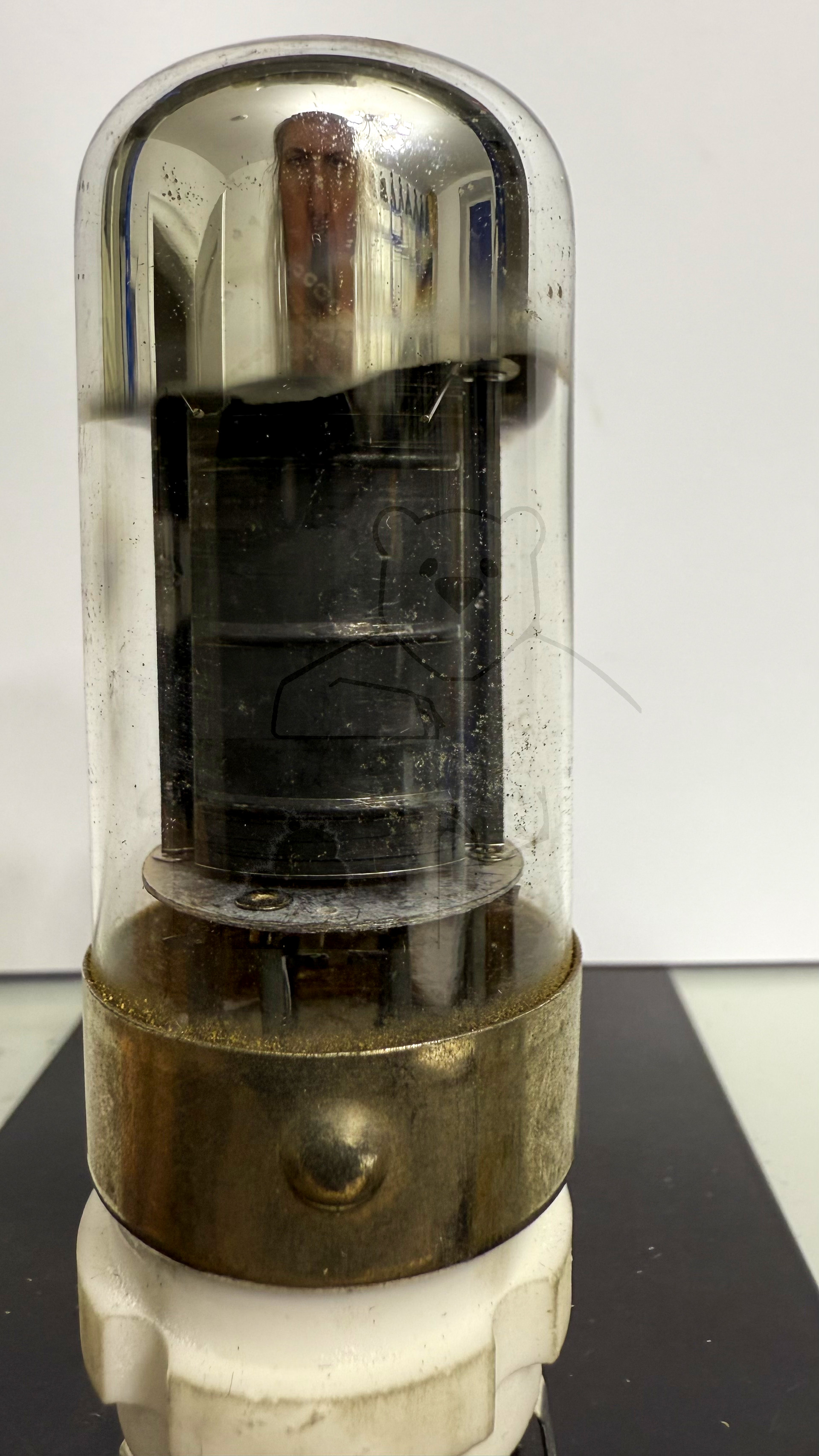

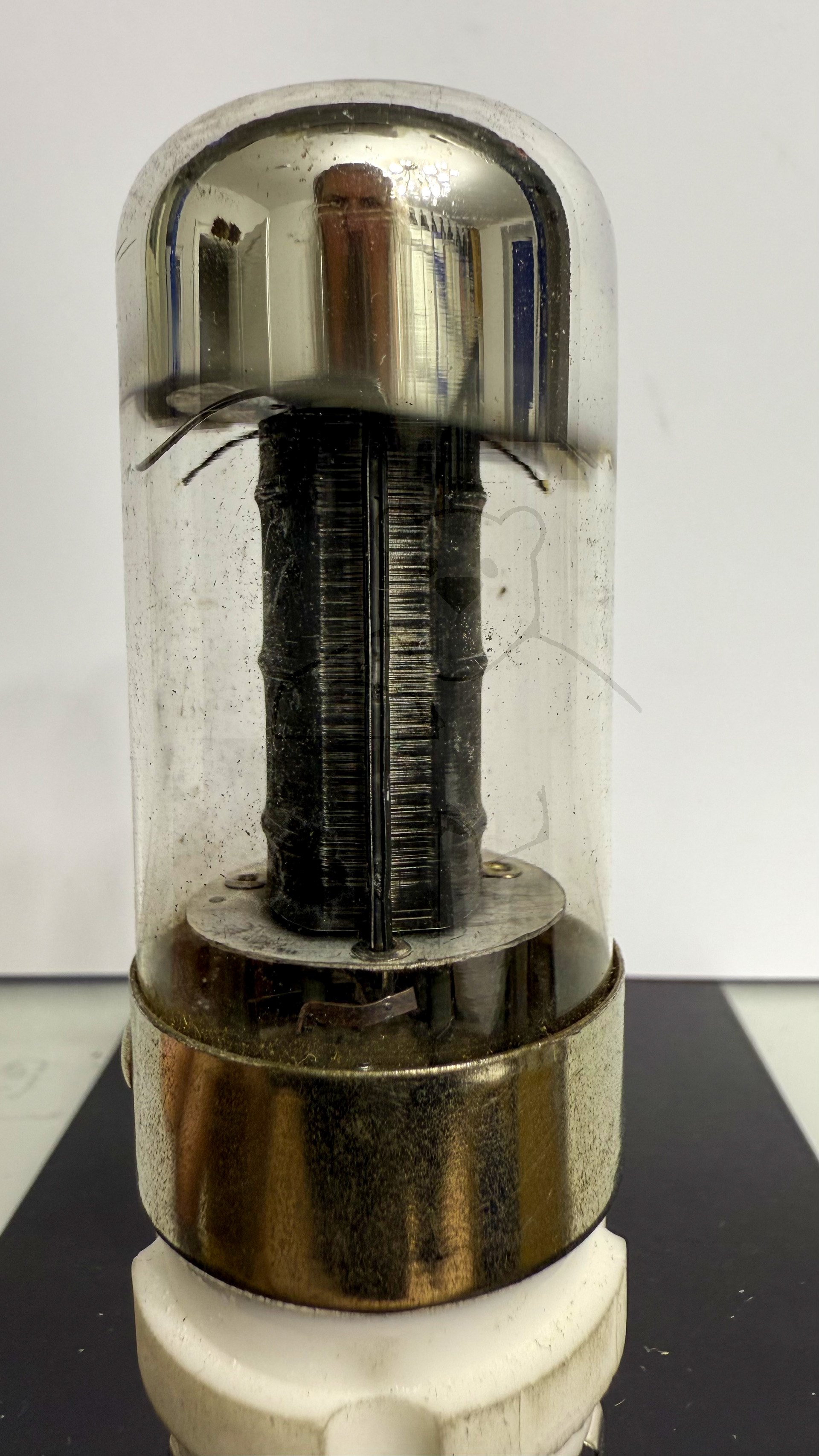

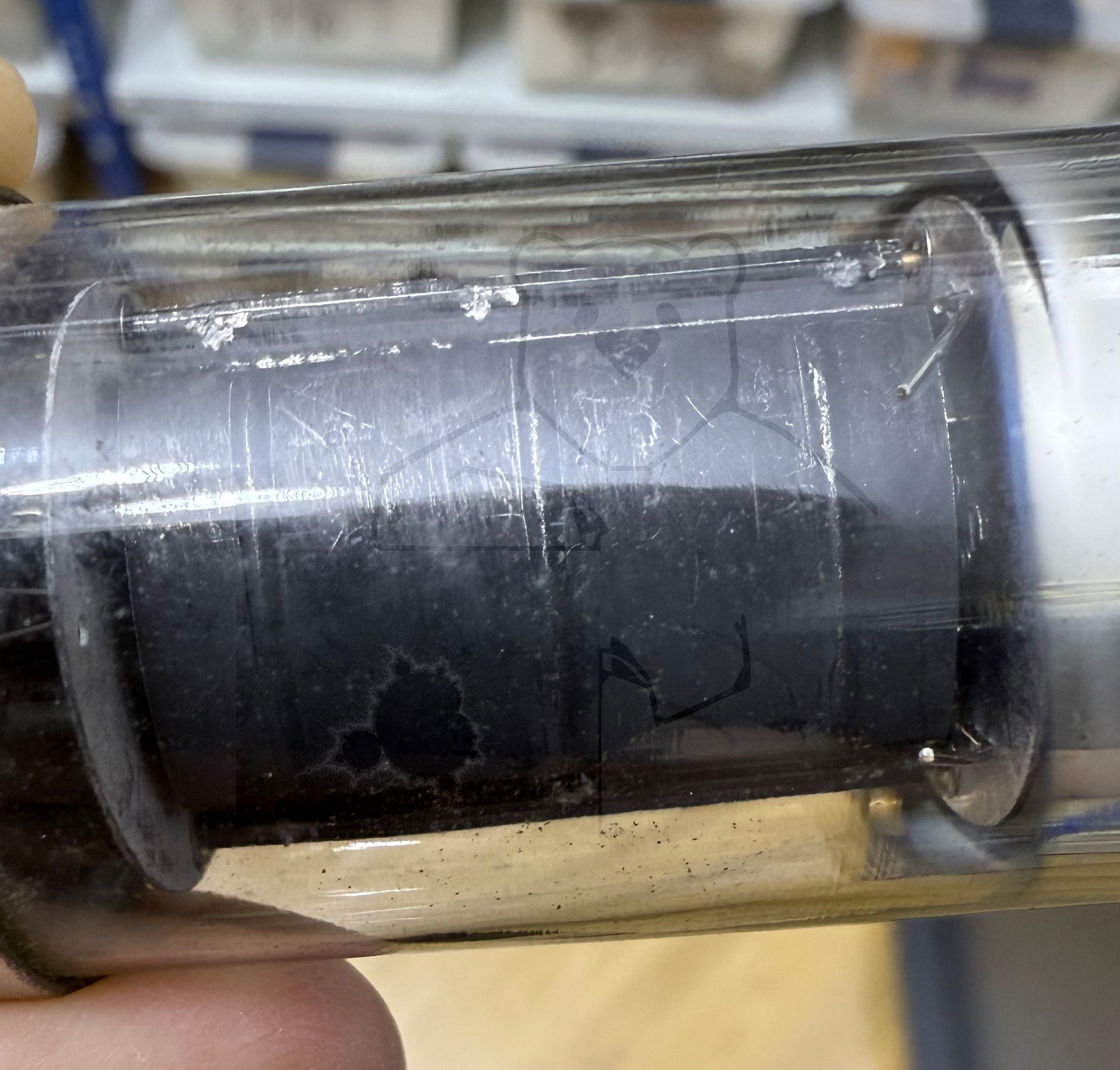

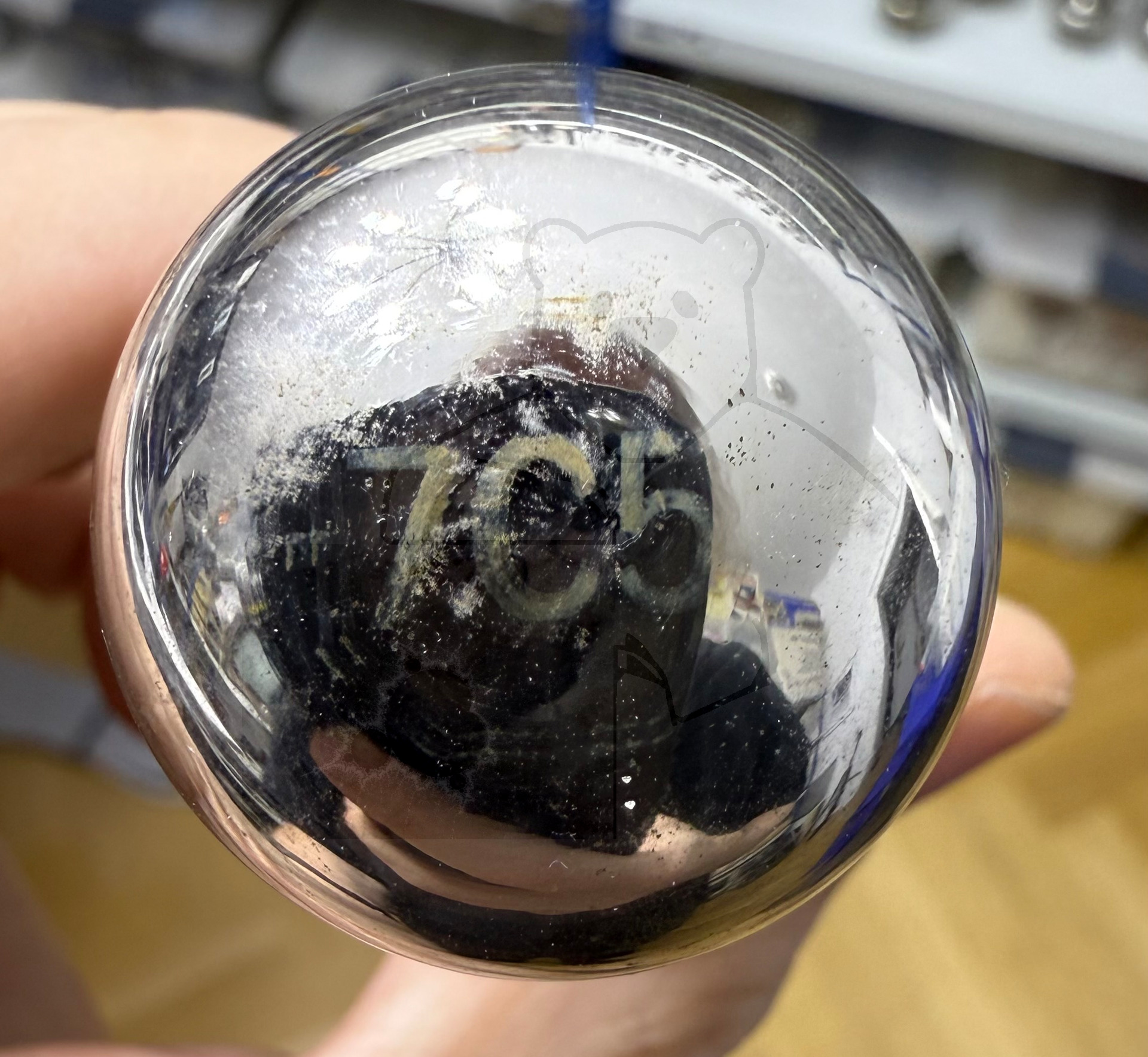

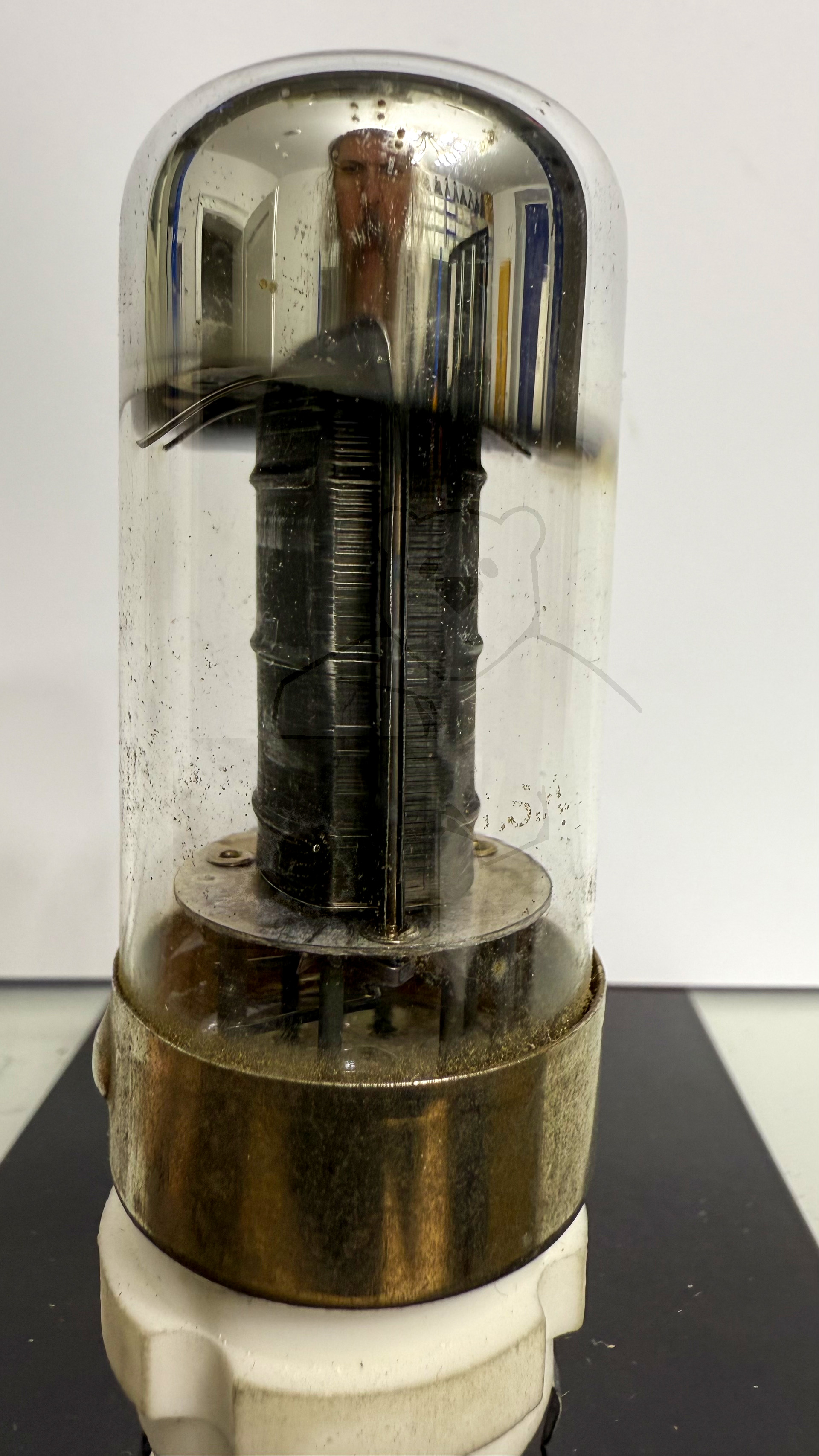

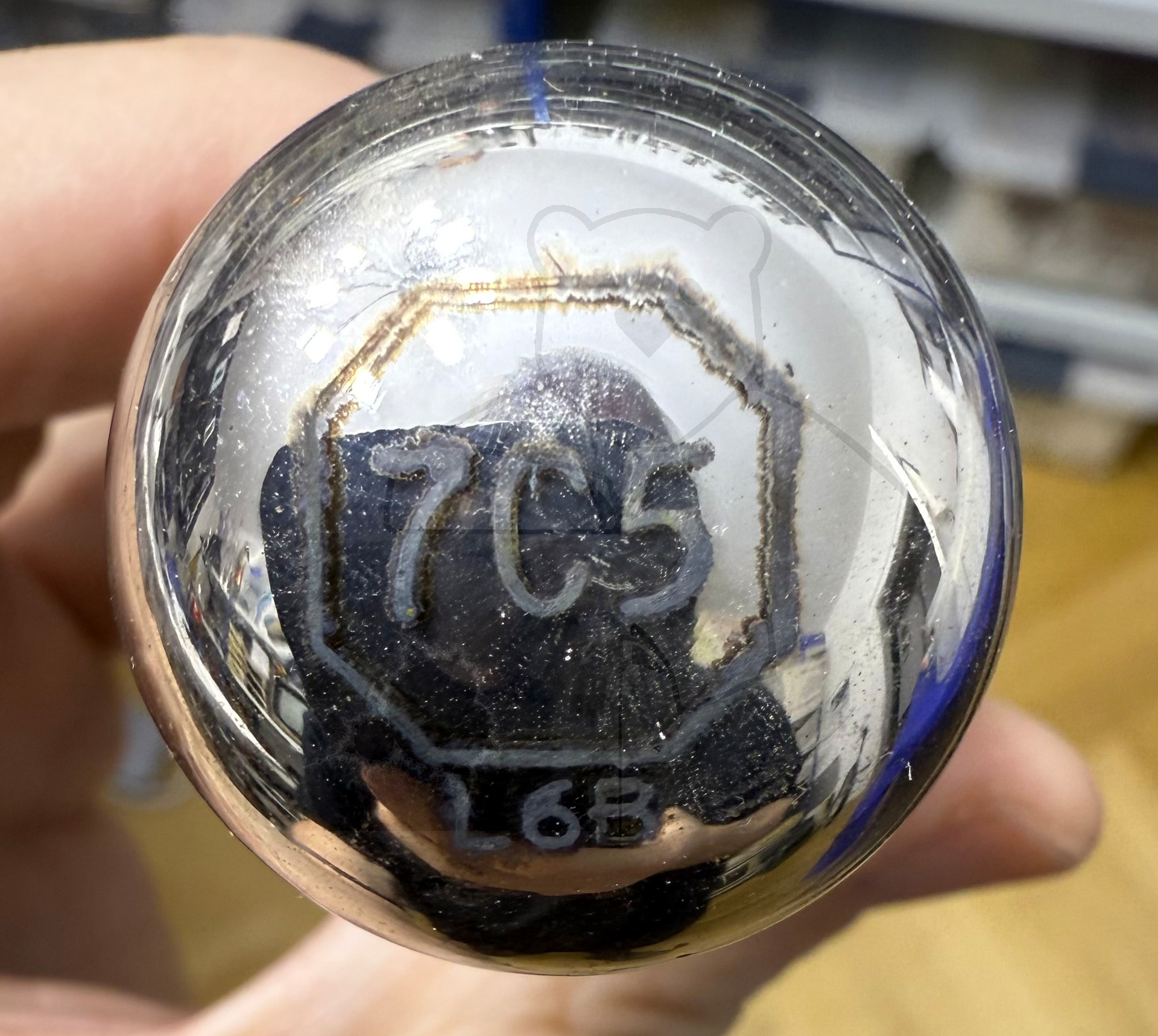

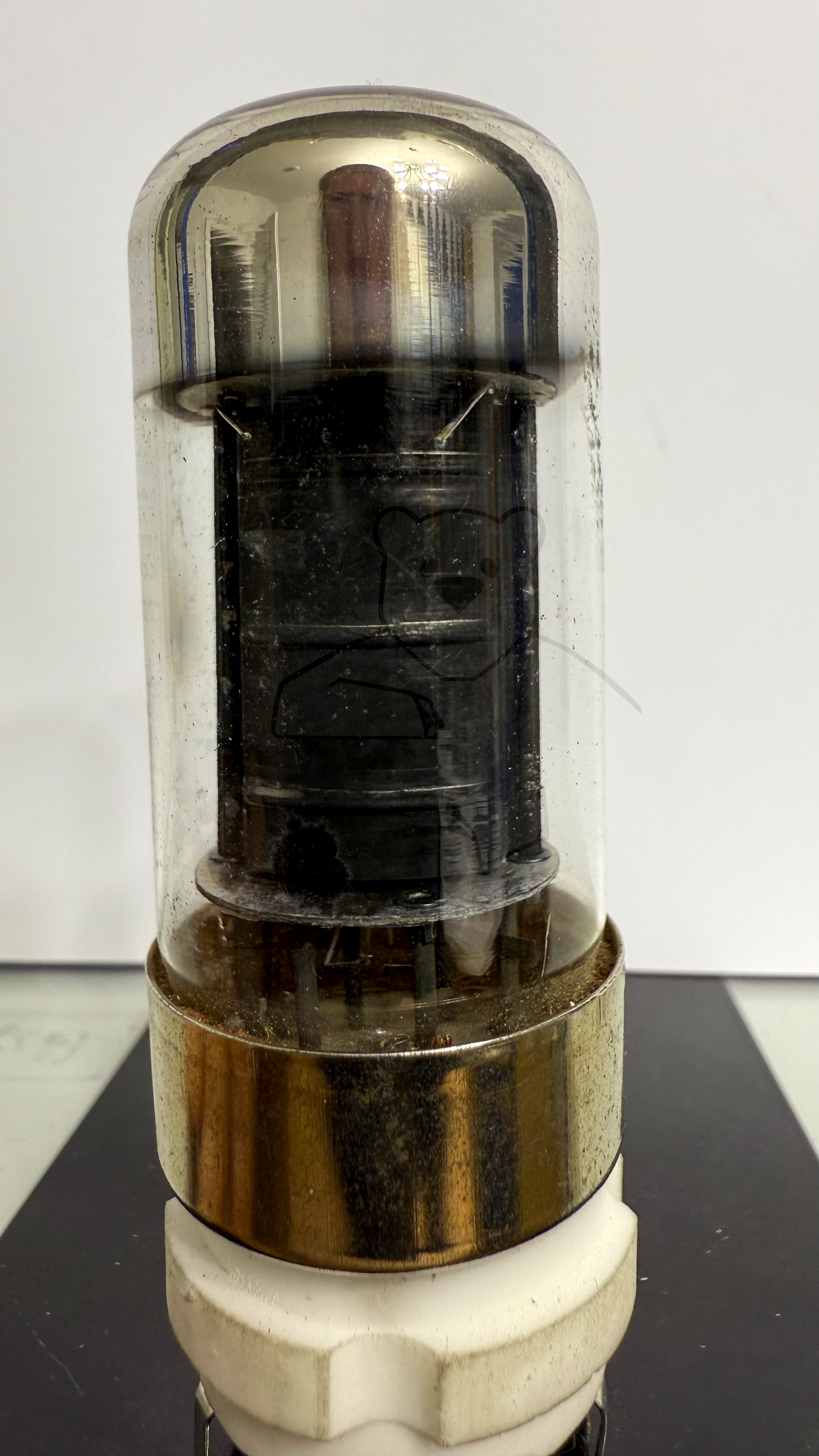

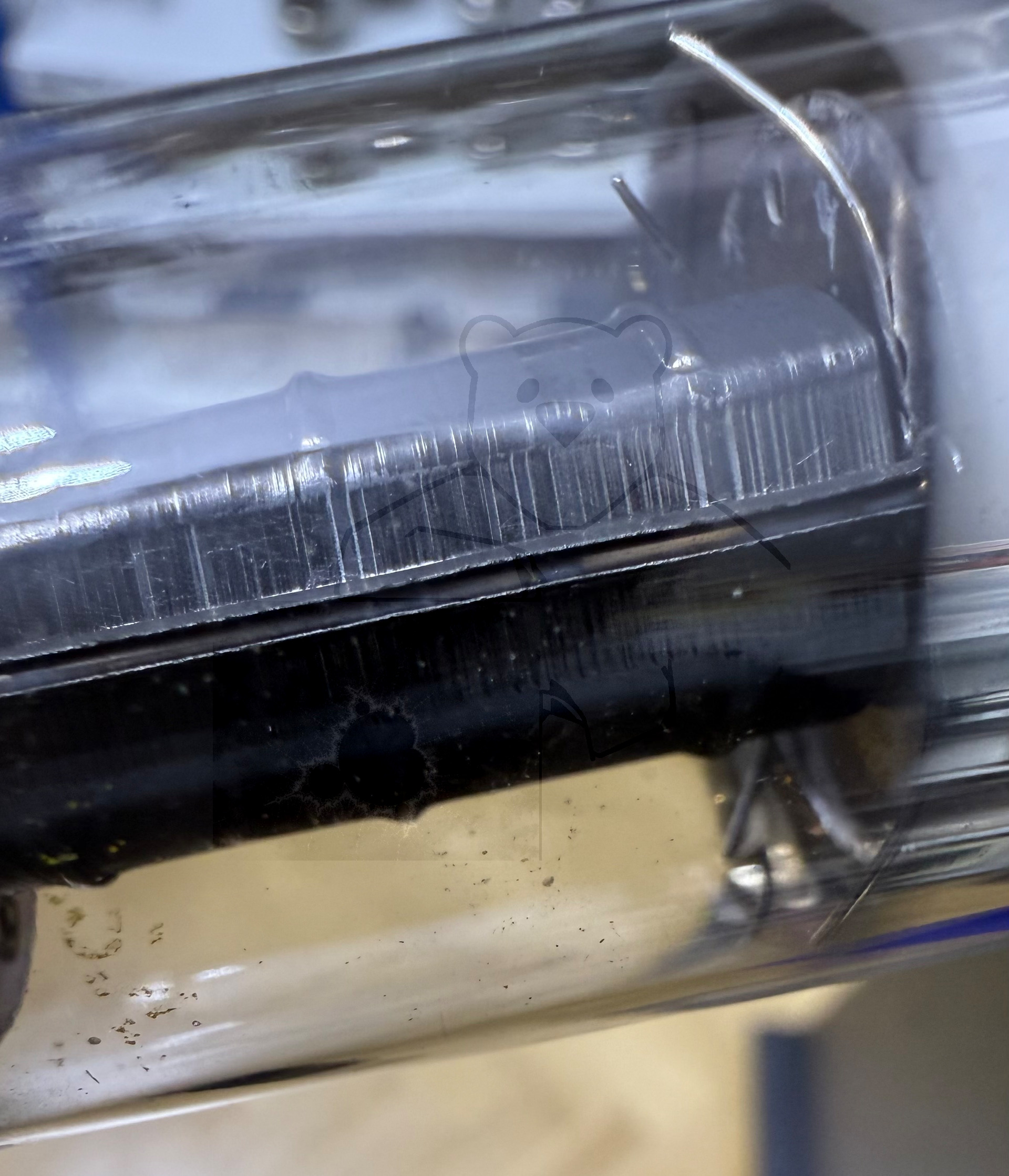

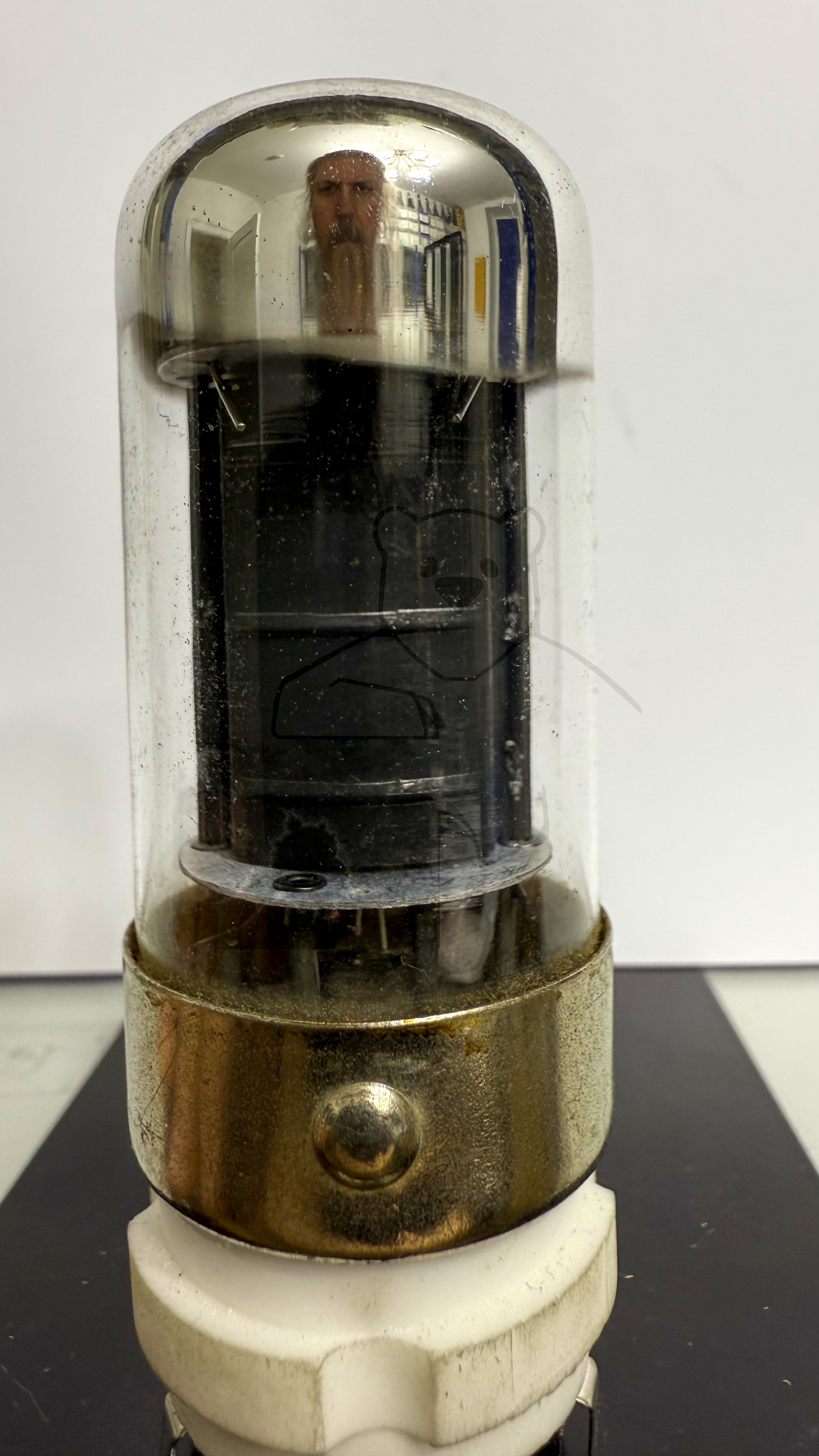

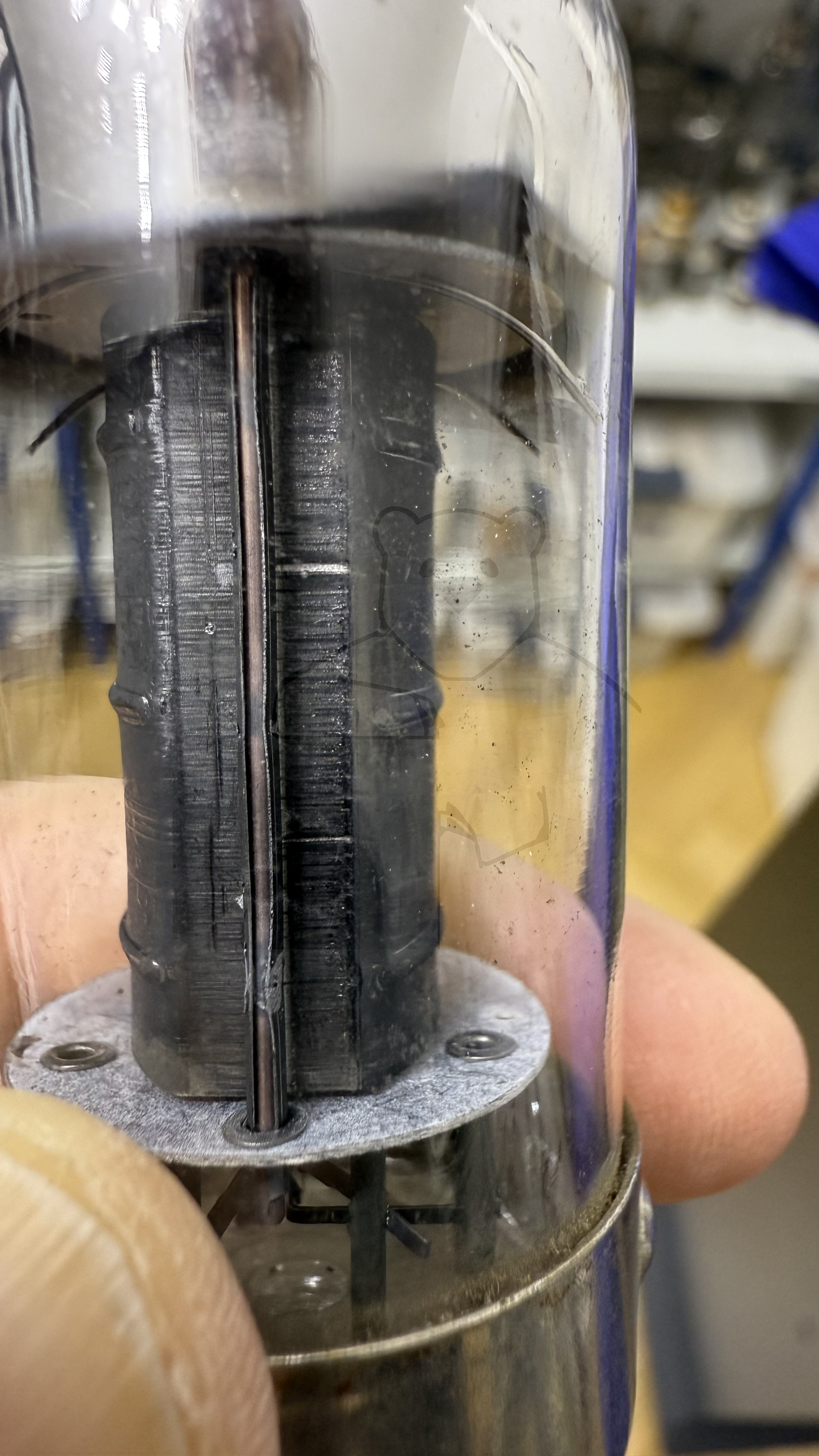

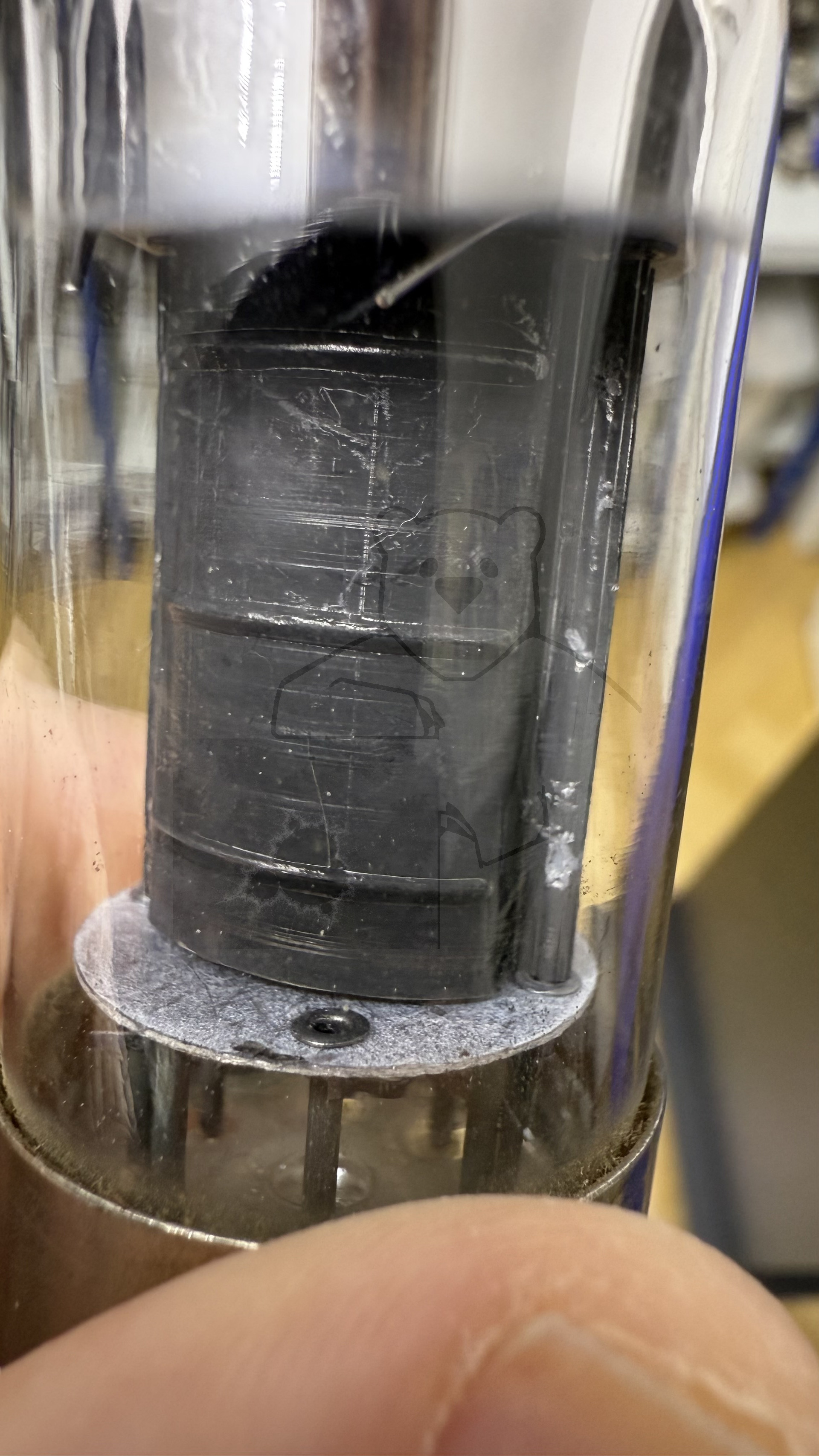

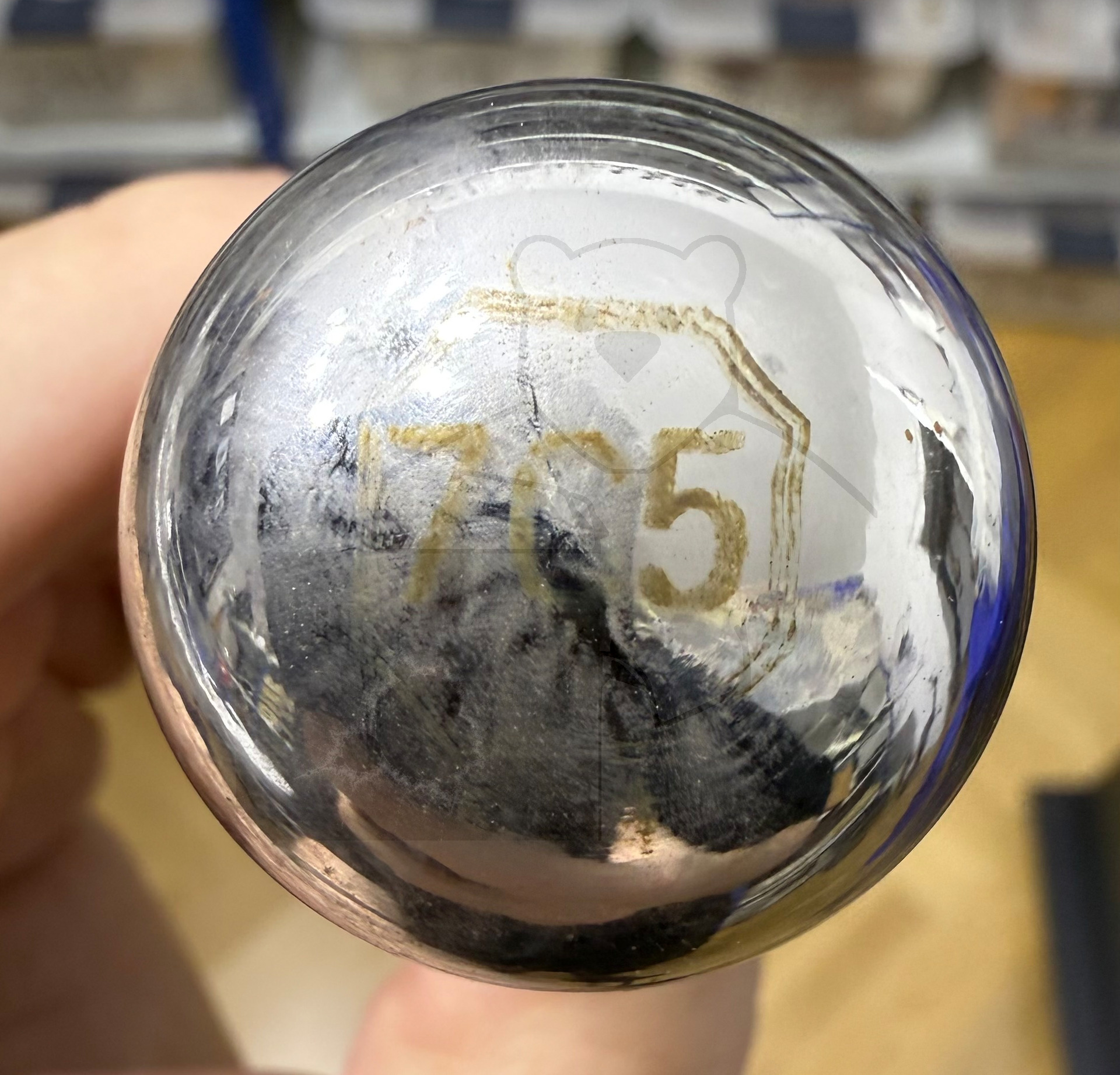

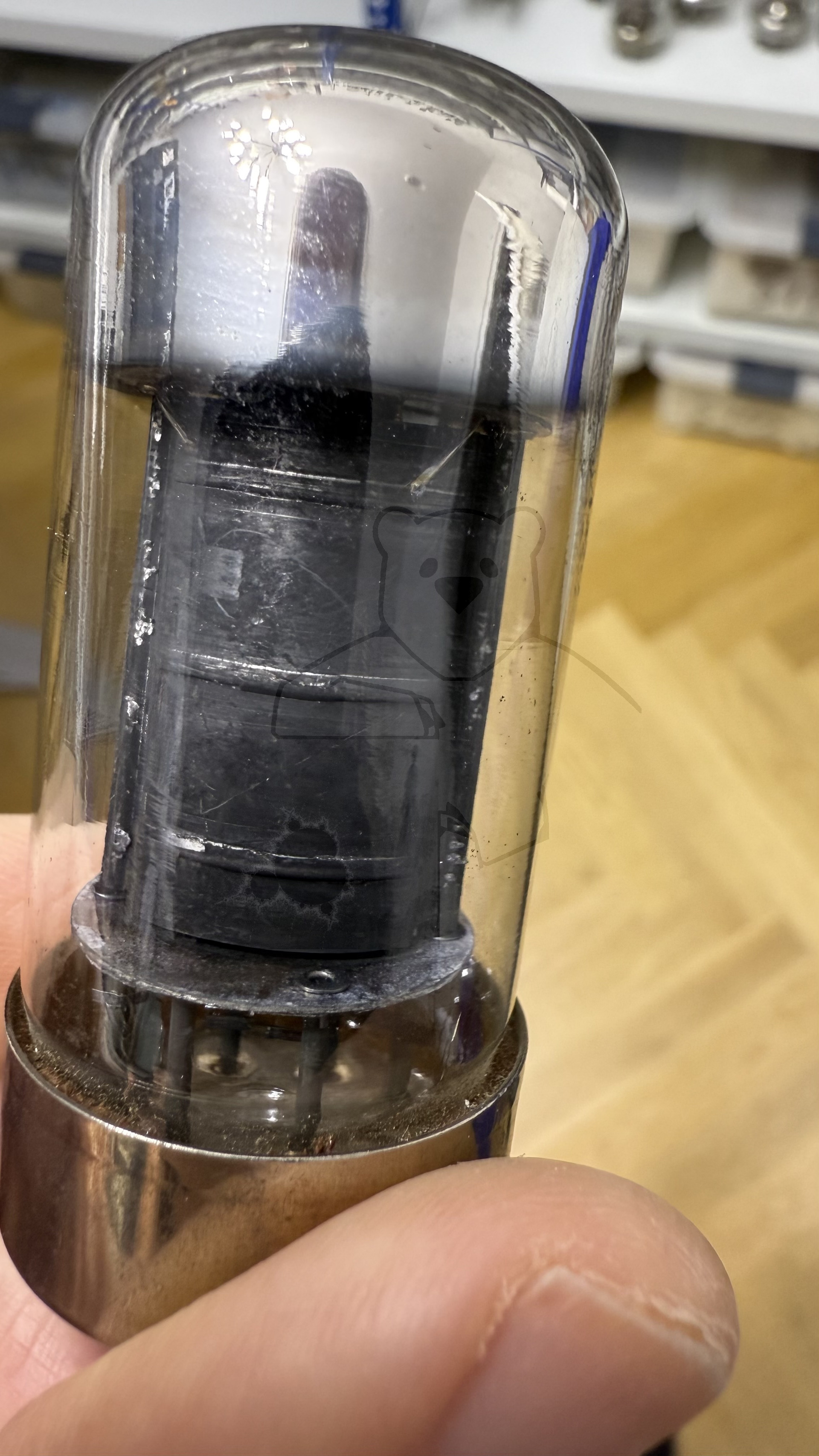

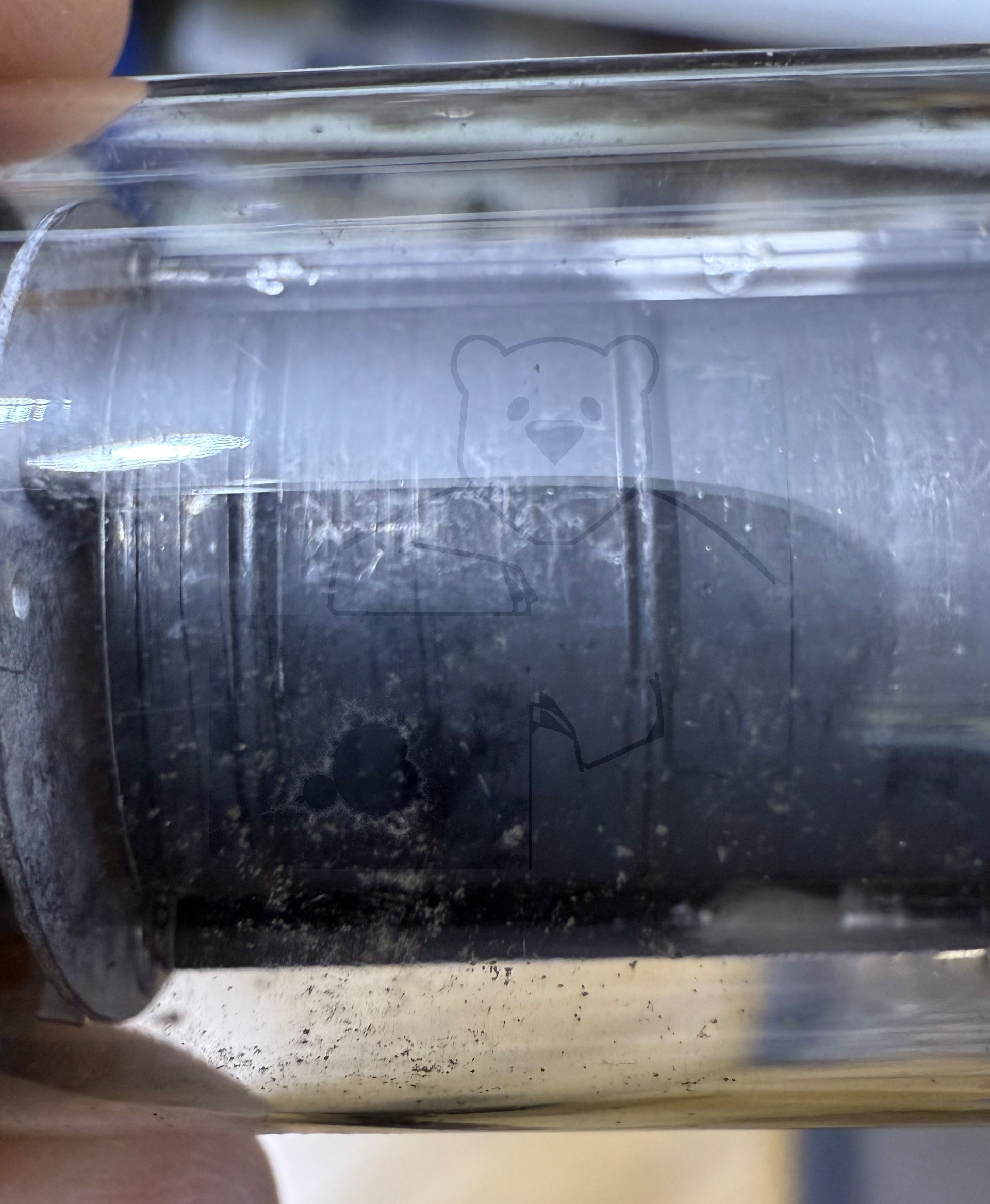

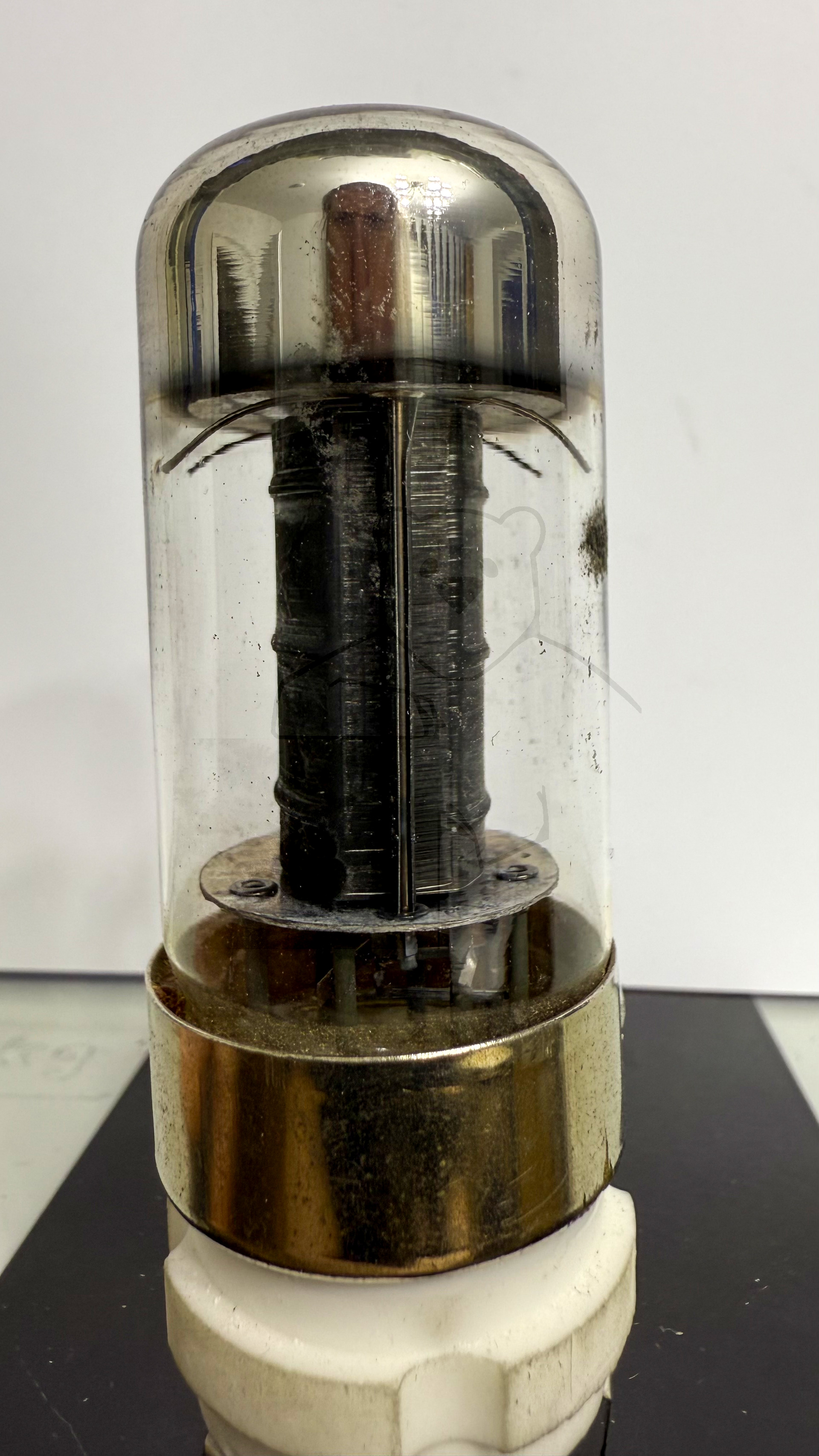

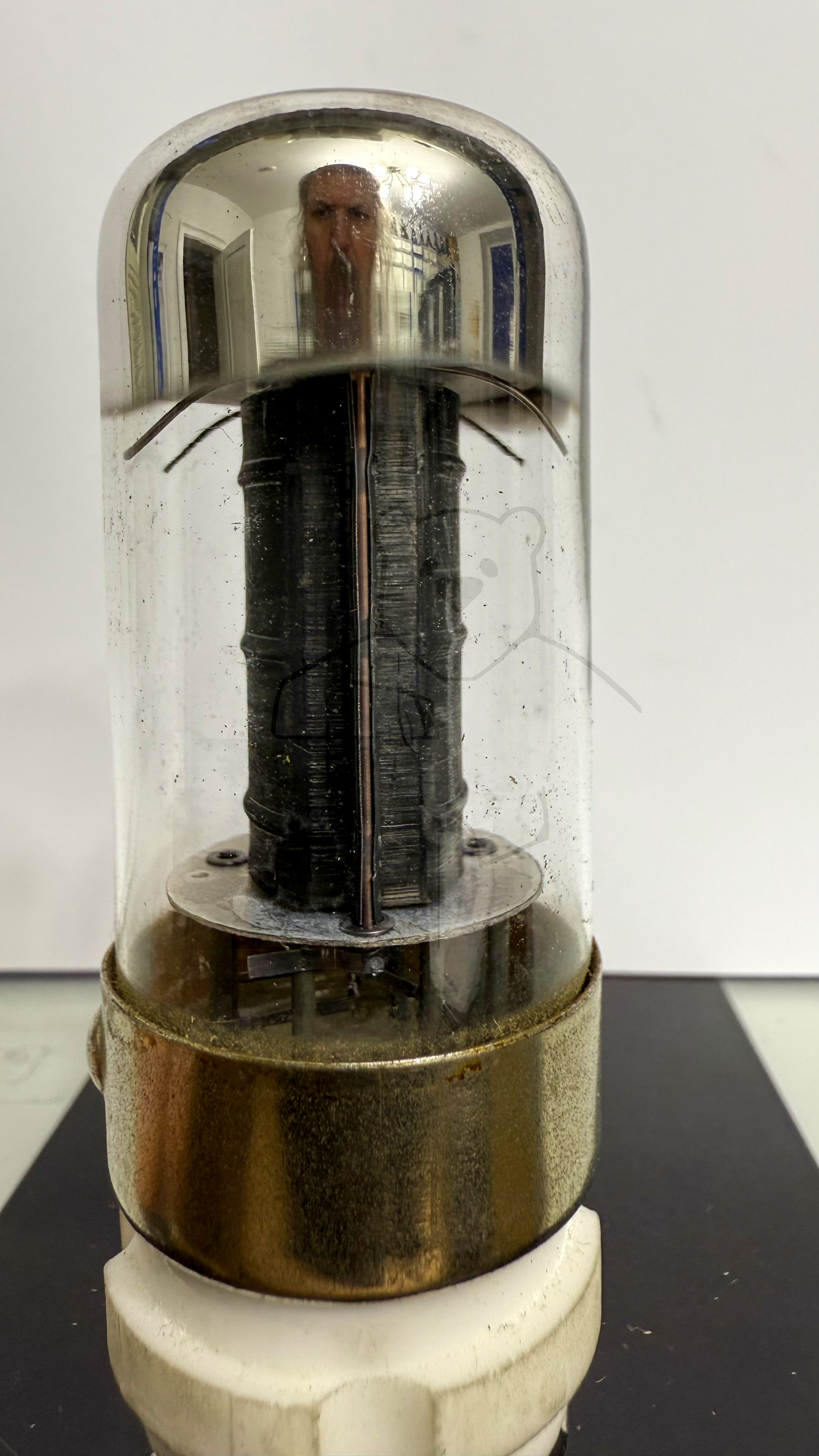

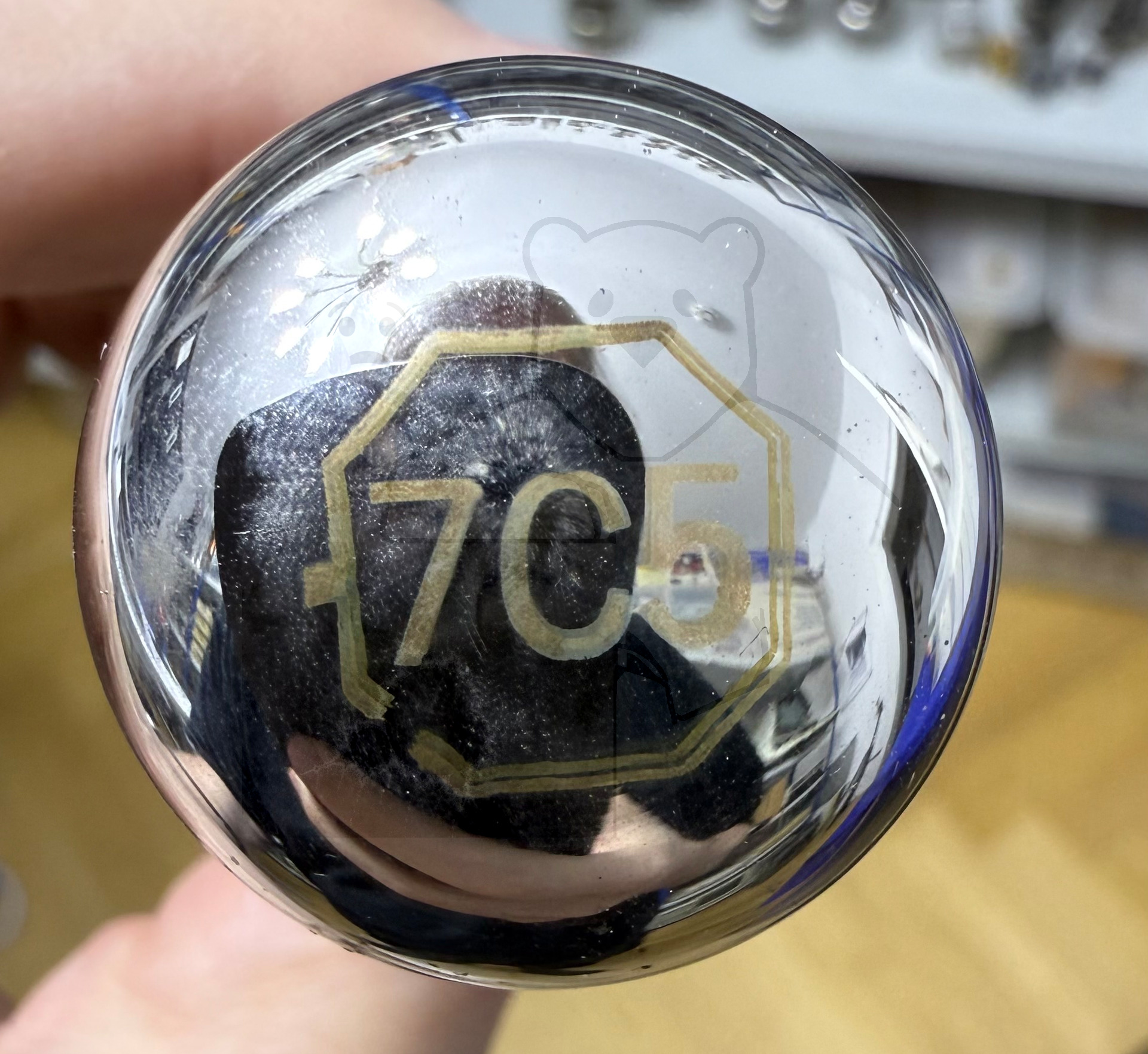

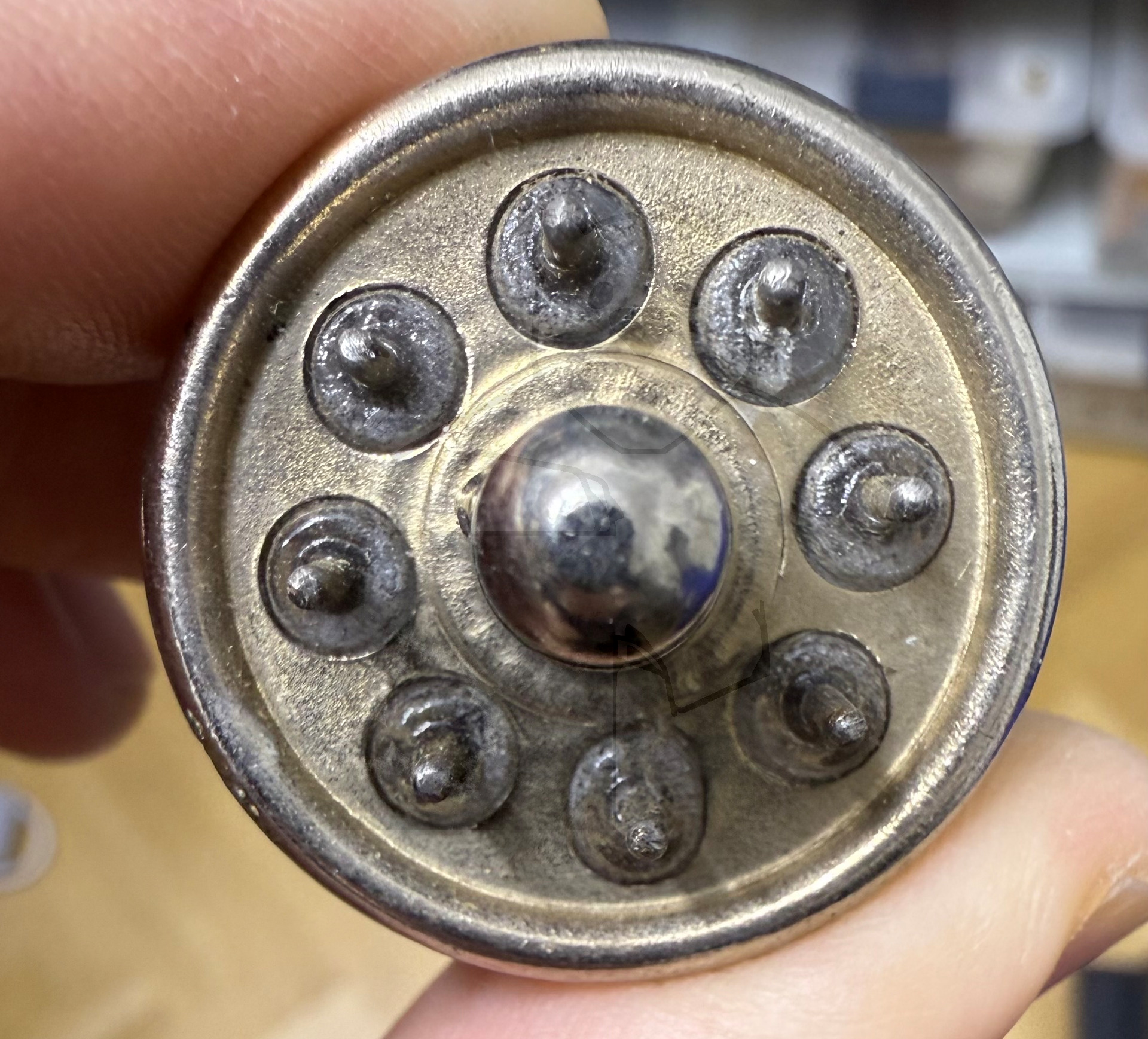

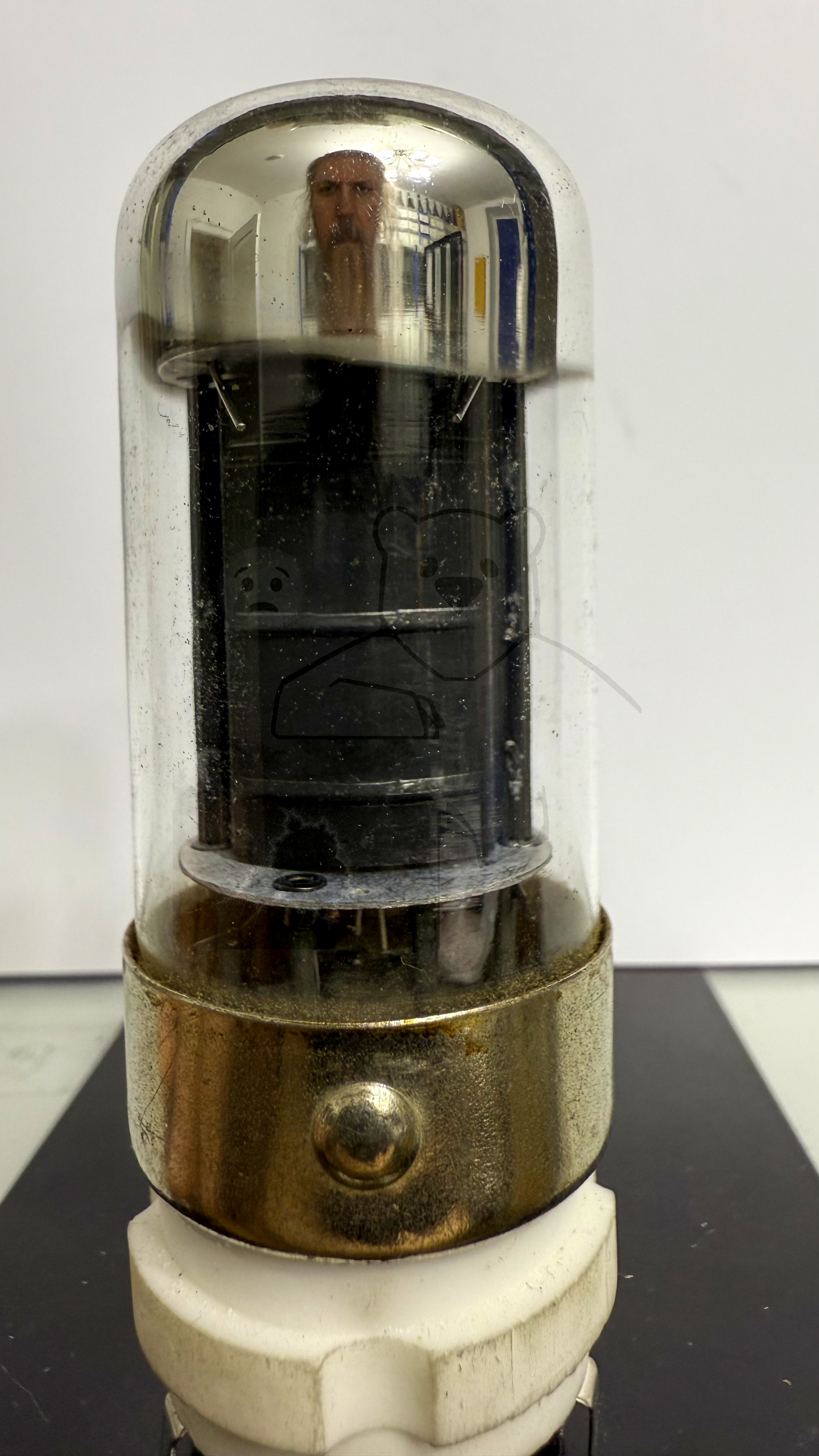

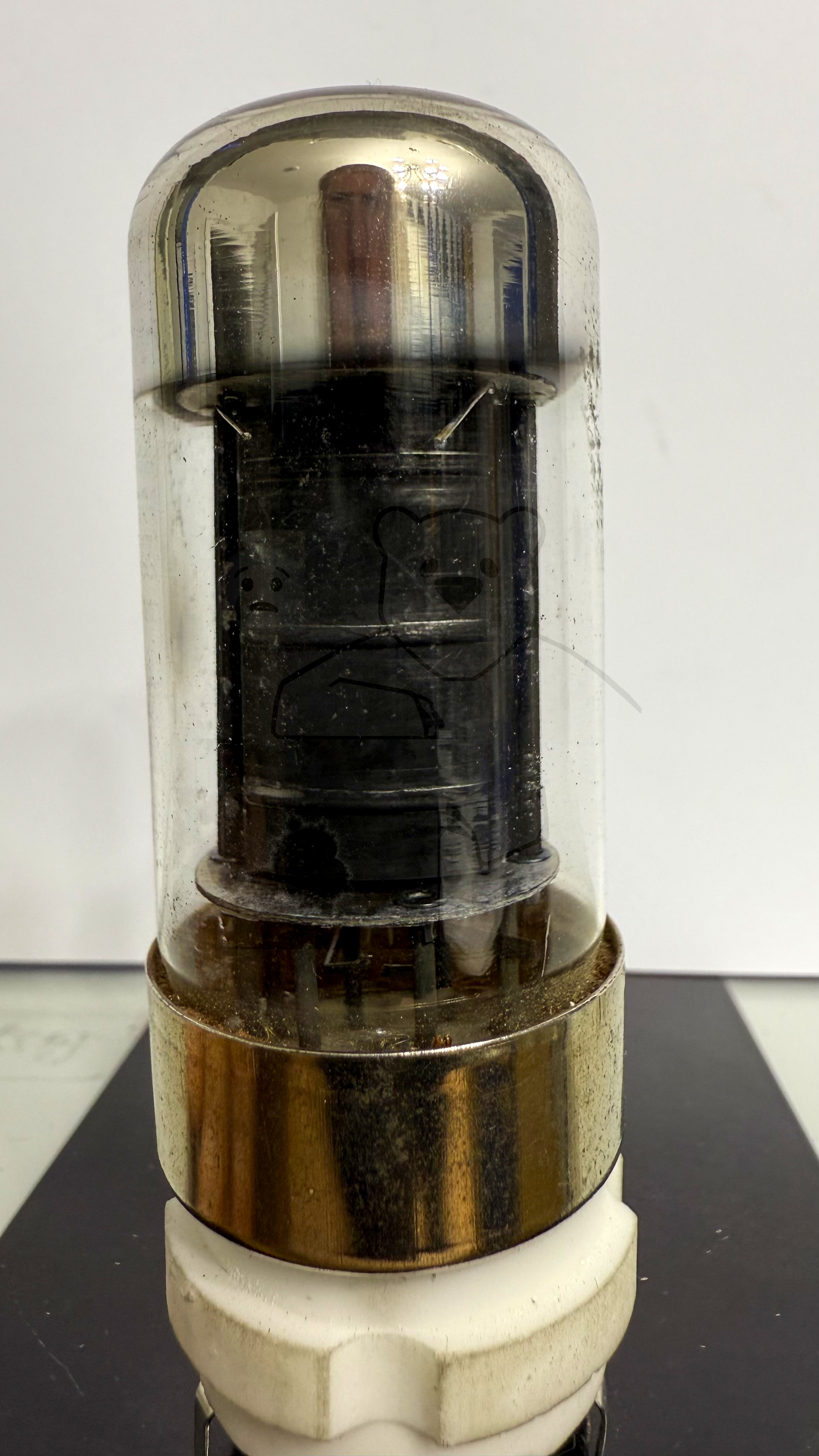

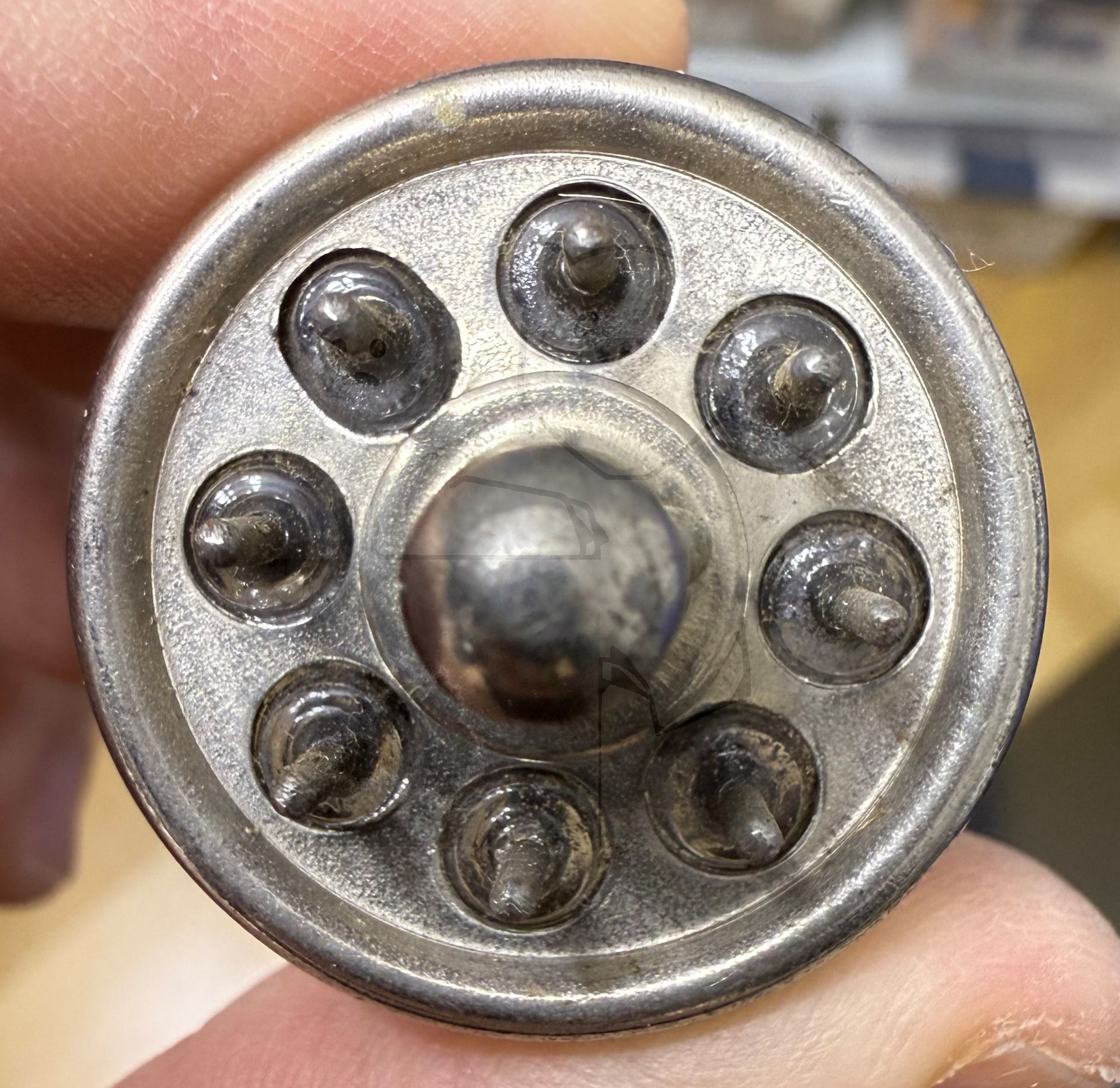

Daten und Bilder der Röhre: 7C5

🔎 Beschreibung der Röhre: 7C5

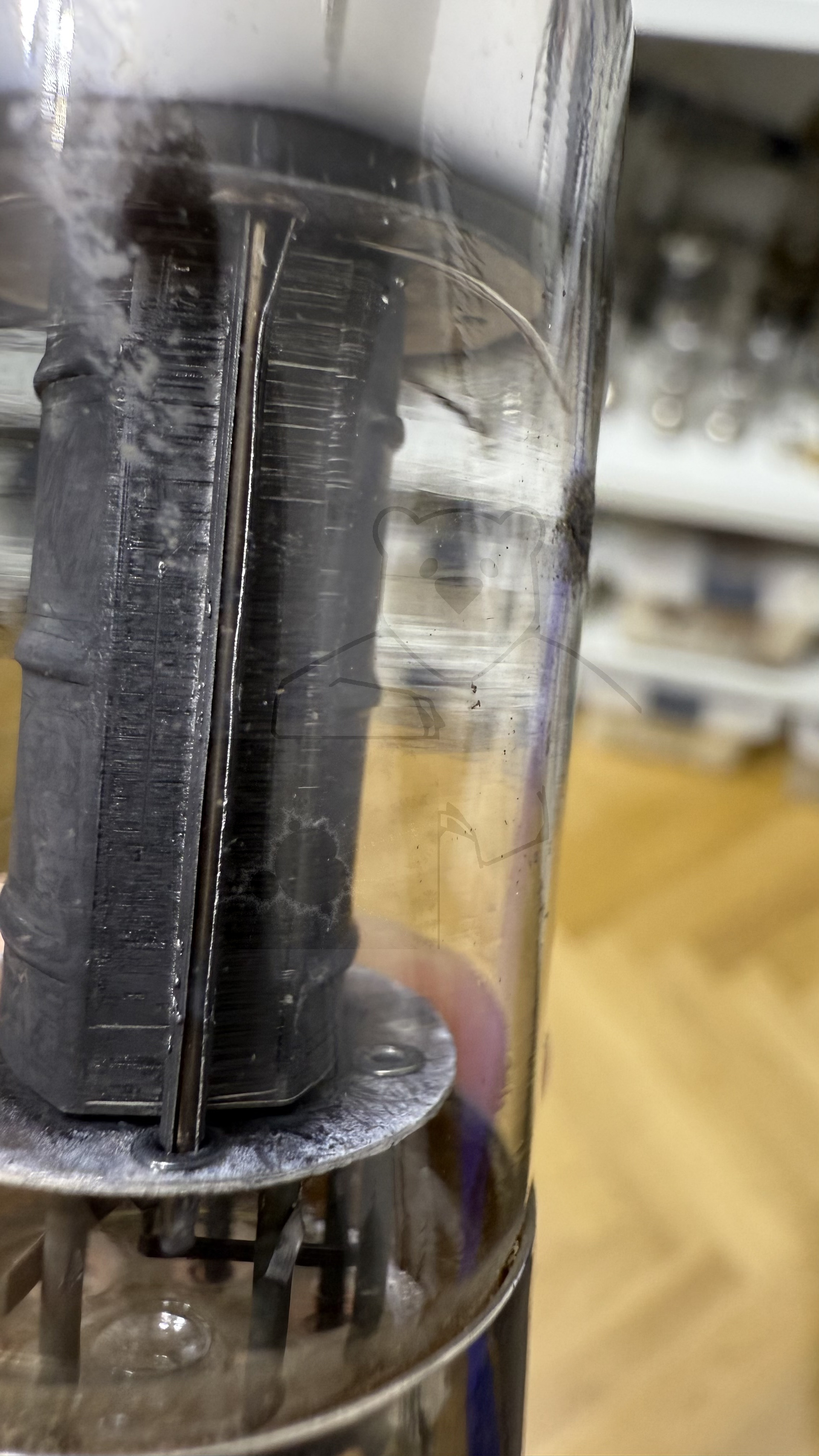

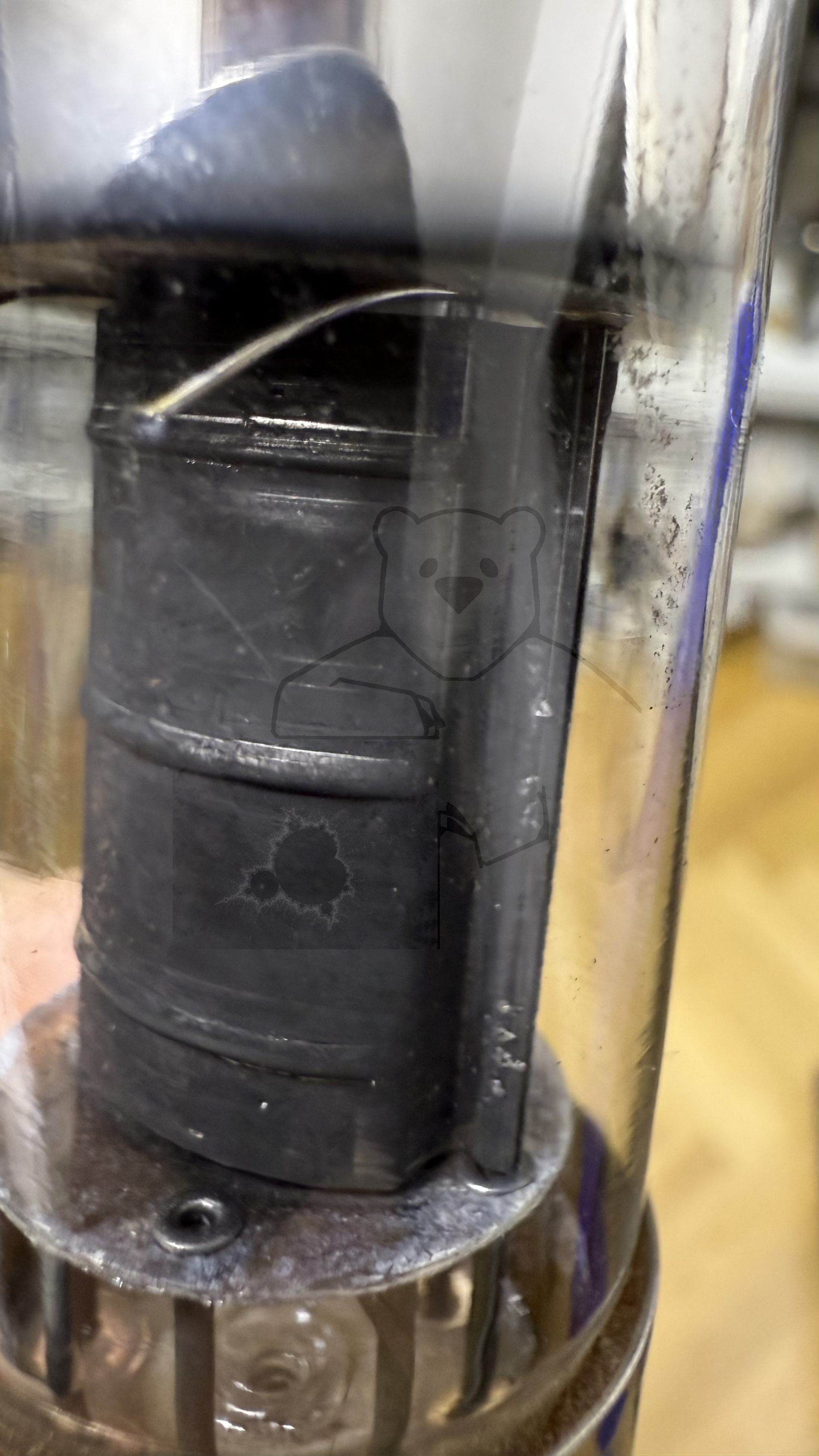

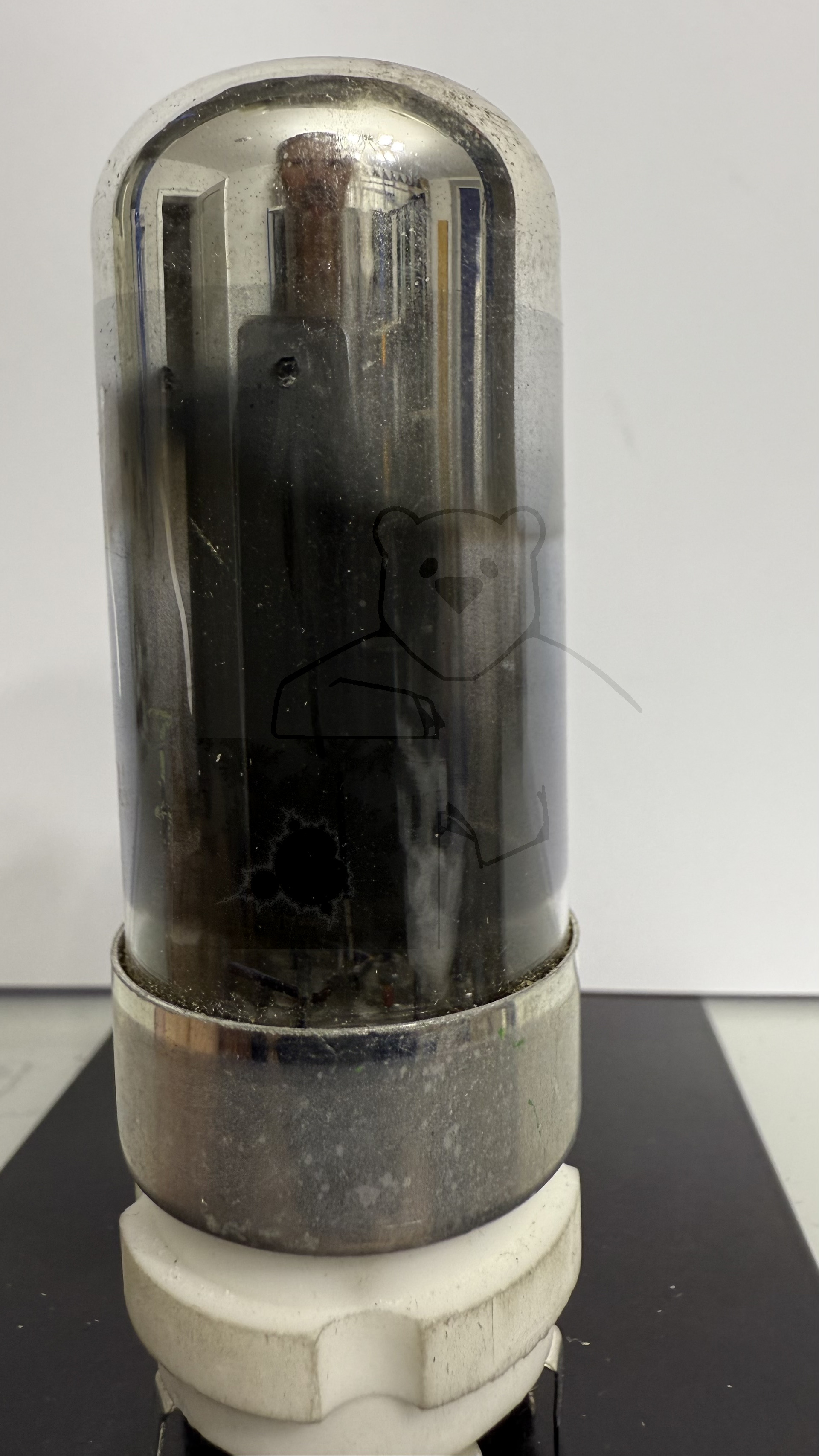

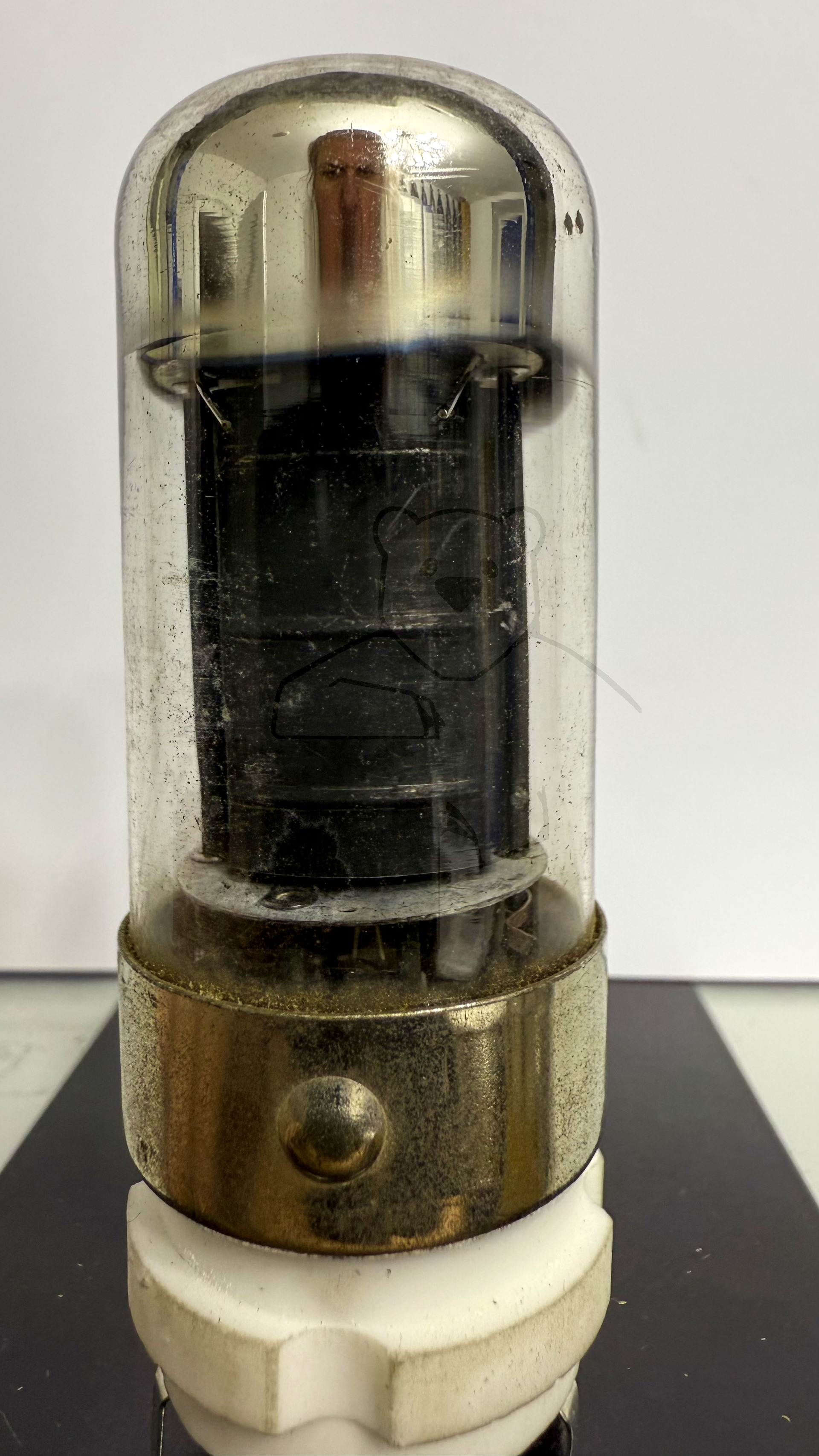

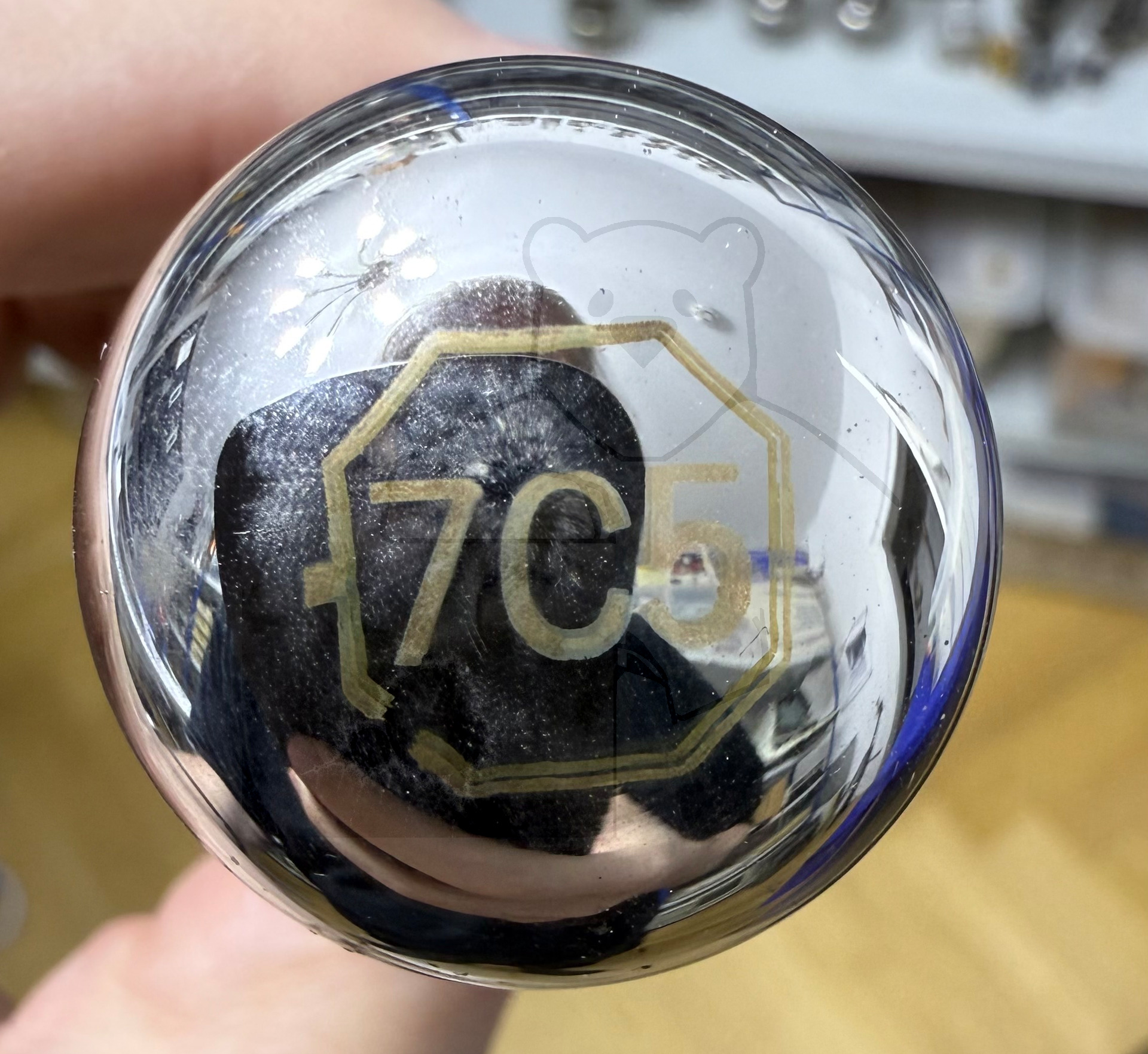

Name	7C5
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

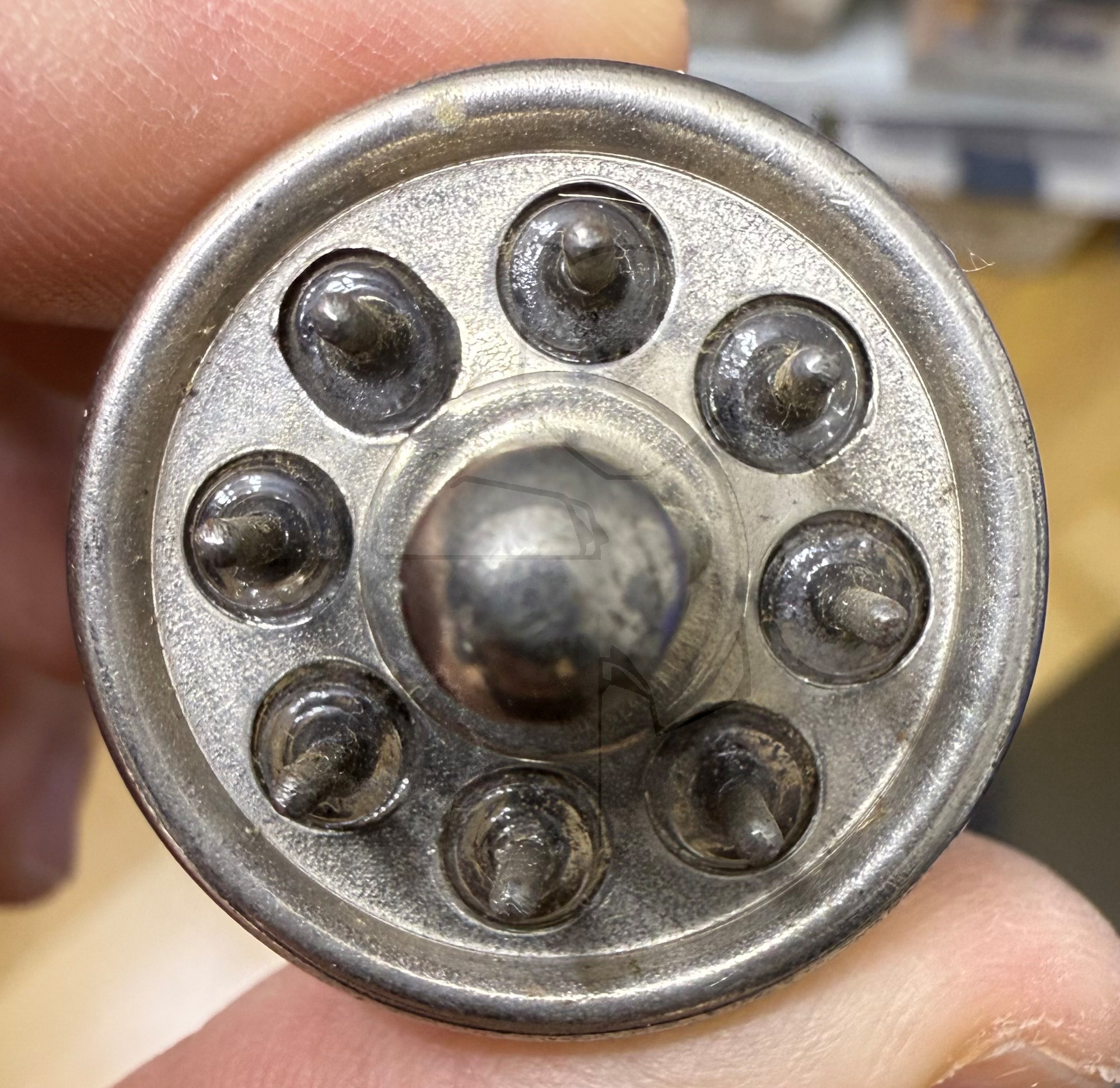

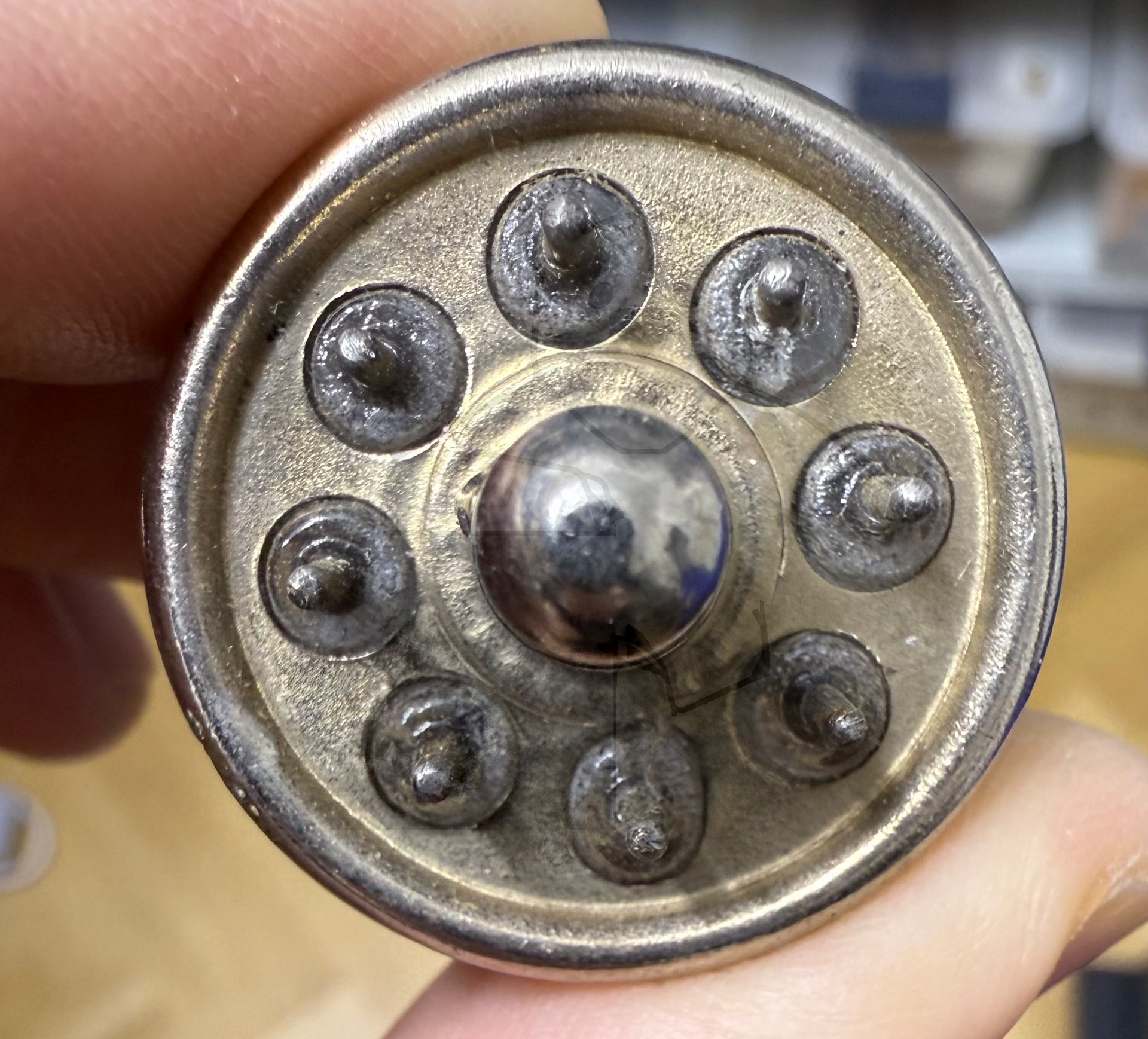

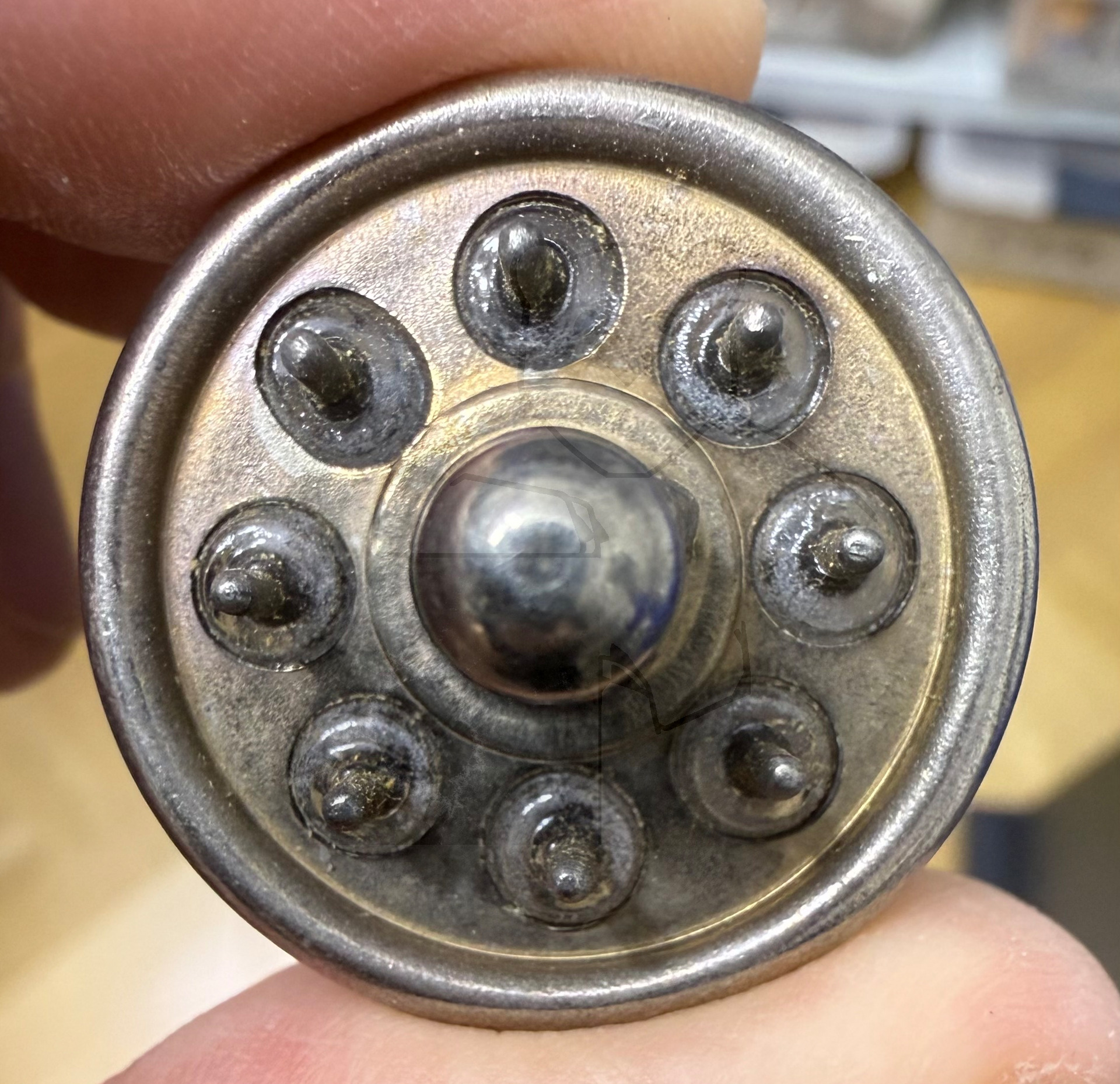

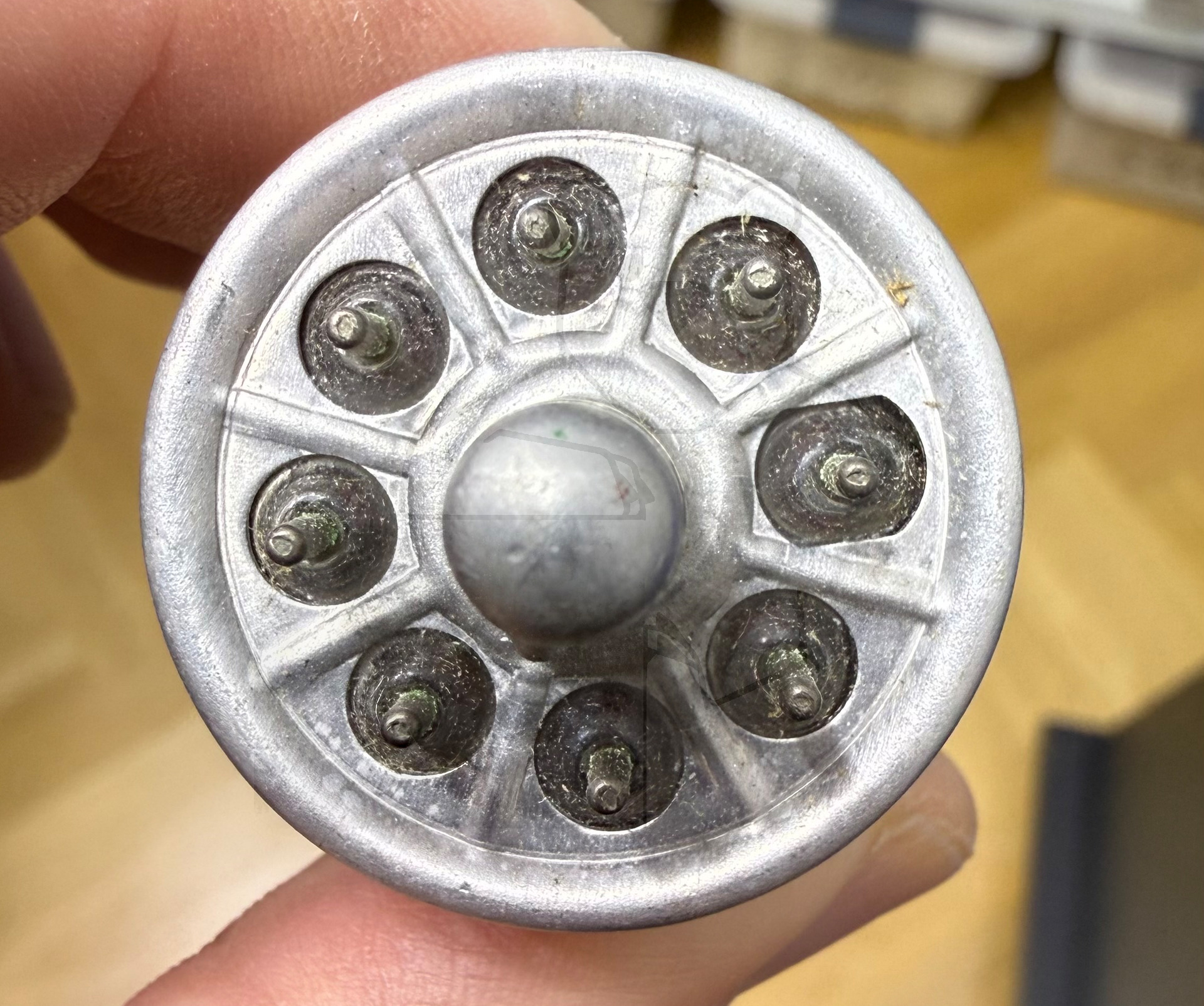

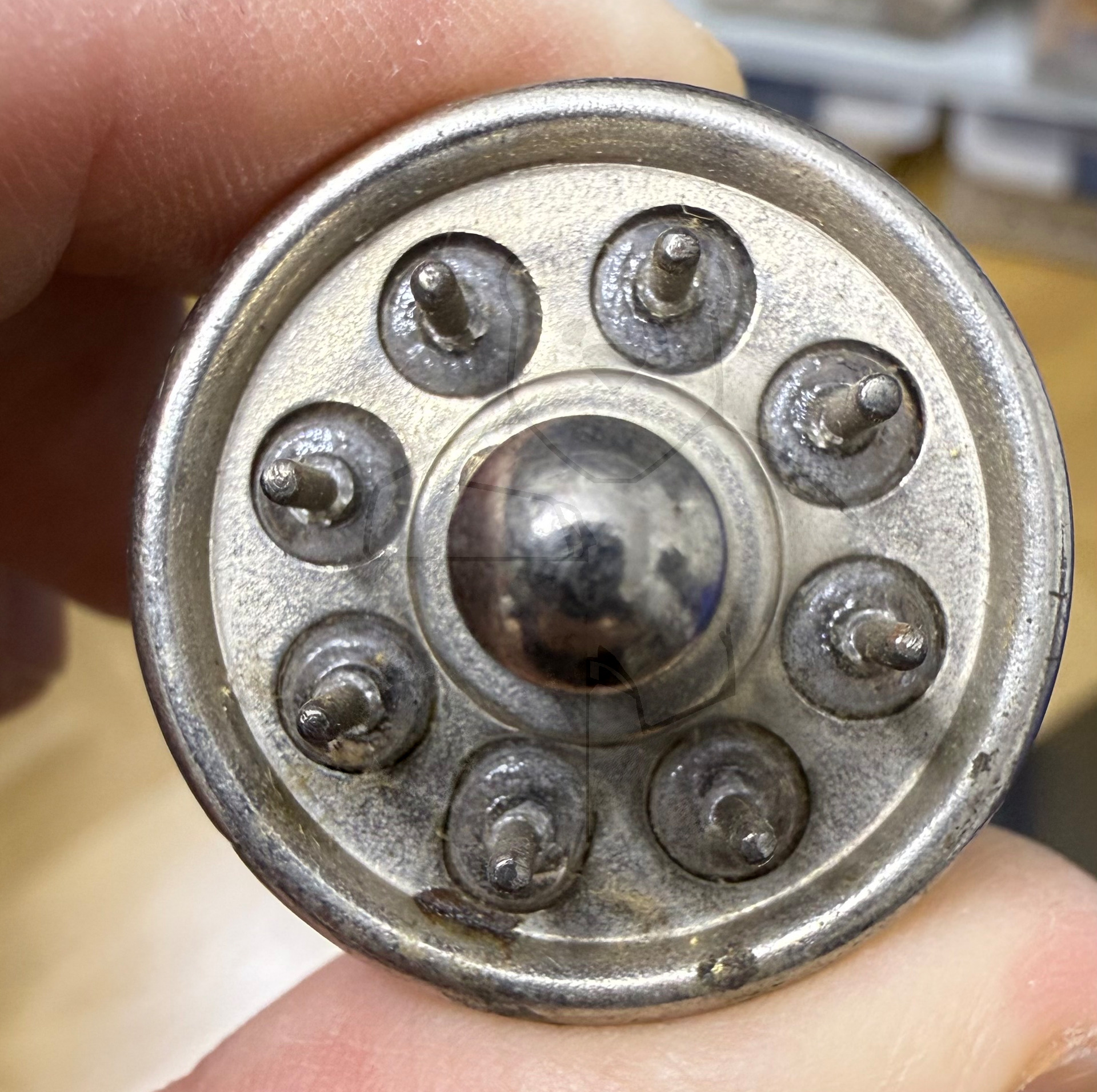

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:09:43

🔎 Beschreibung der Systeme für die Röhre: 7C5

	System 1
Kathode	7
Gitter 1	6
Gitter 2	3
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

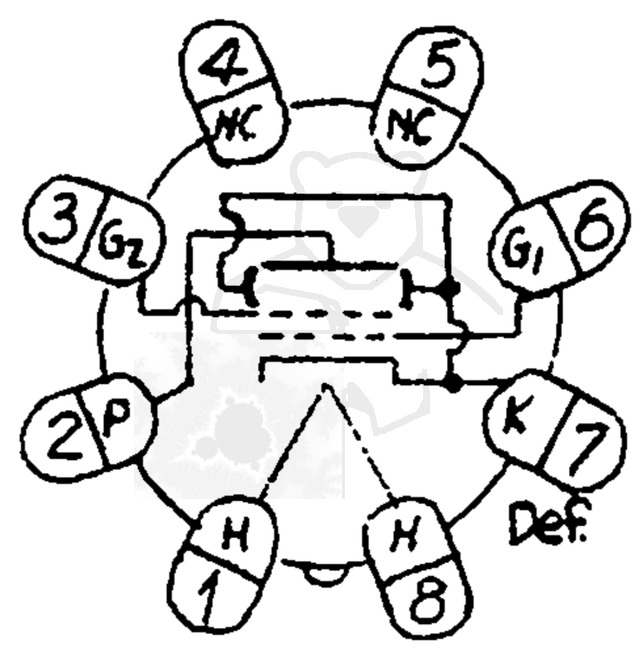

🔎 Sockelschaltung der 7C5

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 7C5
Datenblatt 7C5 Brimar [www.tubedata.info].pdf (45 kB)
Datenblatt 7C5 Raytheon [www.tubedata.info].pdf (101 kB)

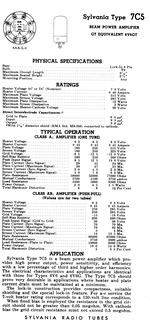

Datenblatt 7C5 Sylvania [www.tubedata.info].pdf (208 kB)
