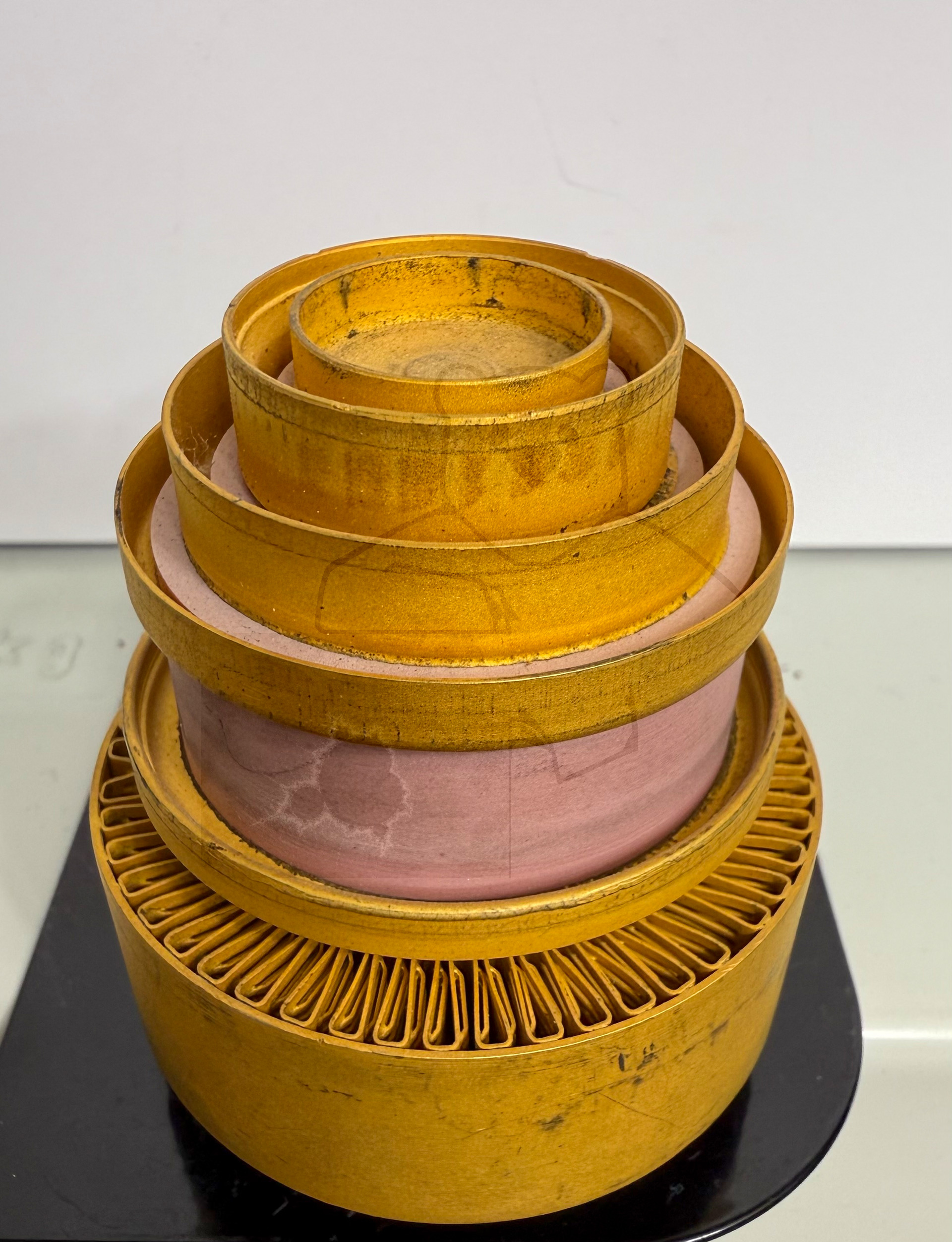

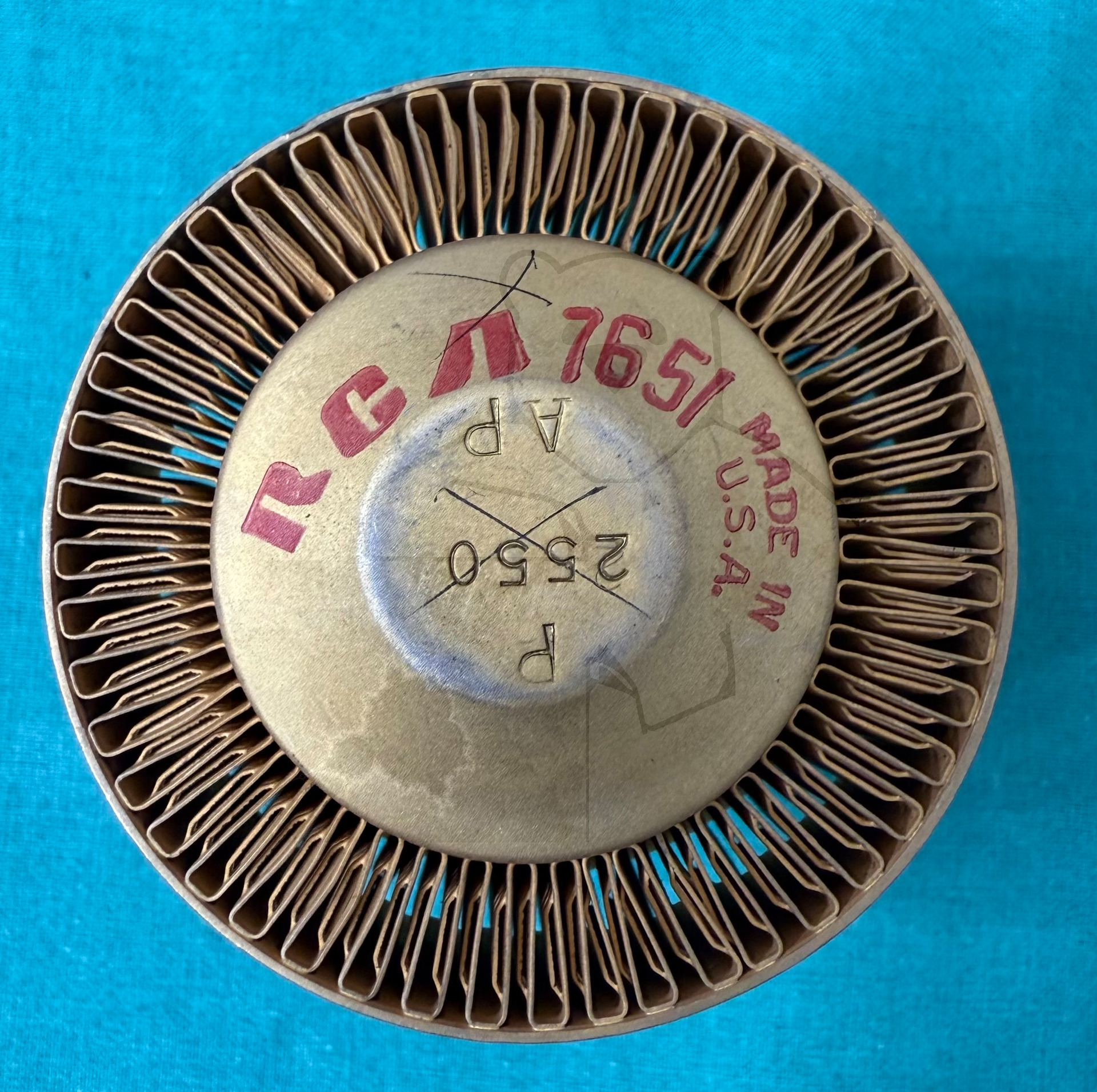

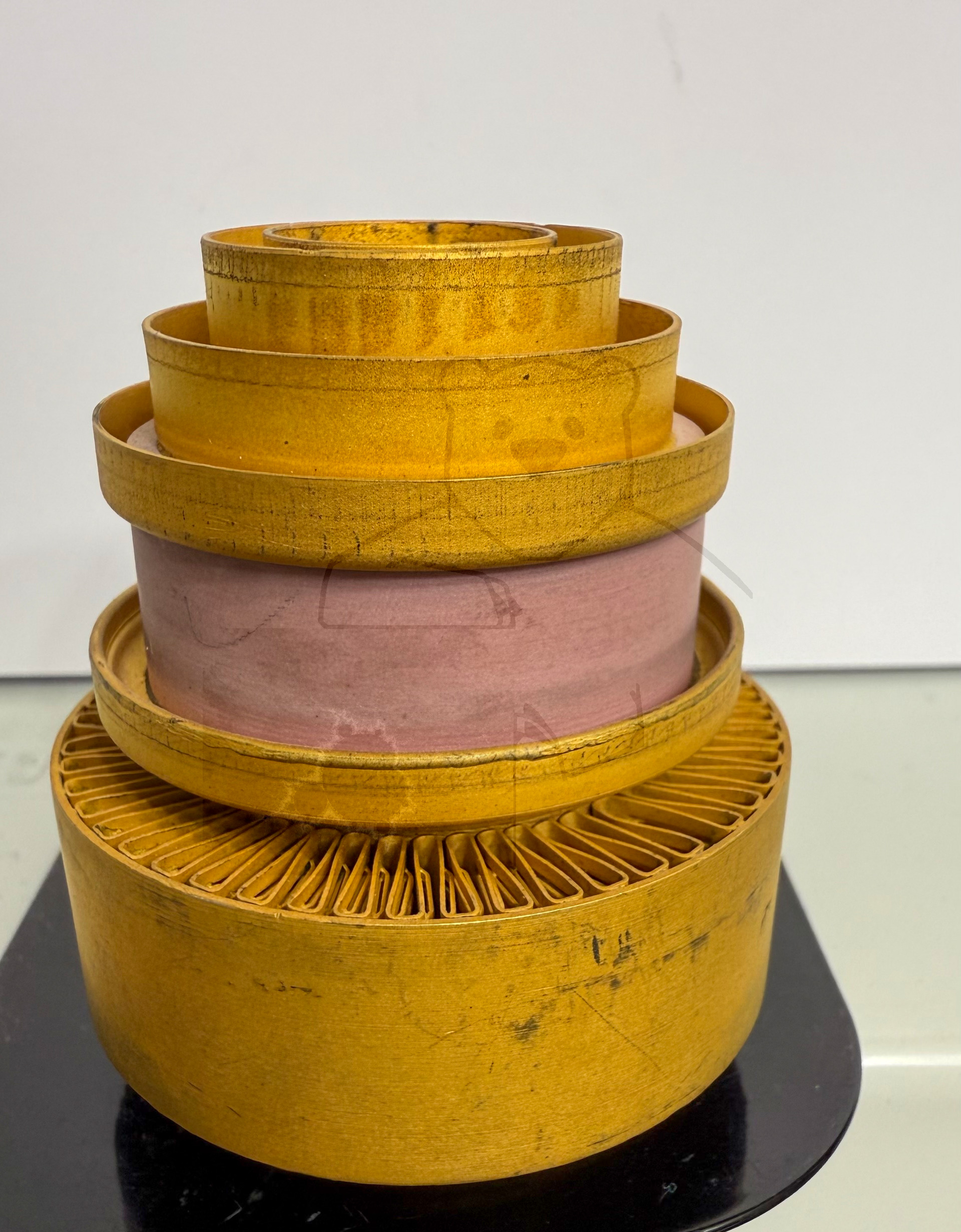

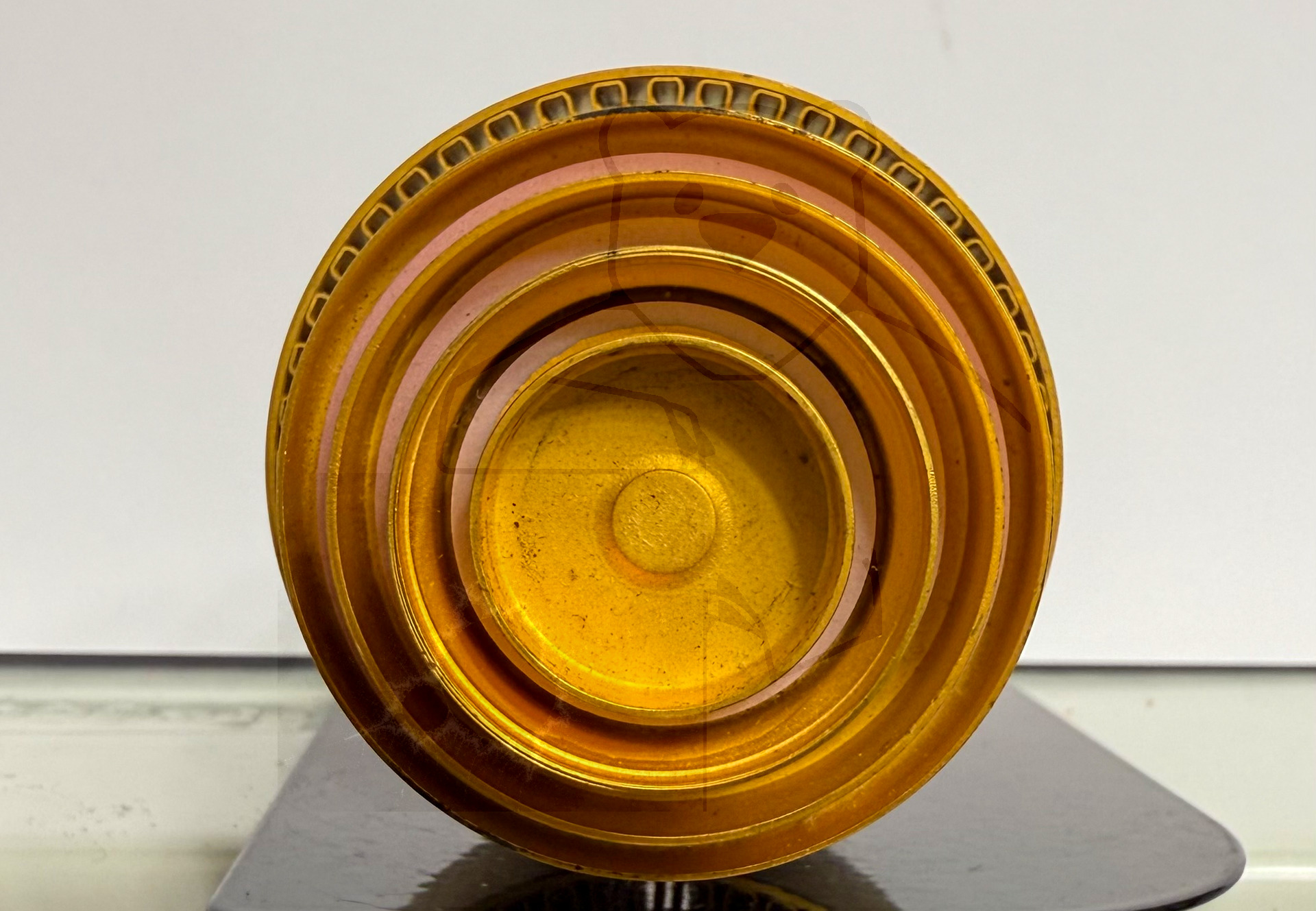

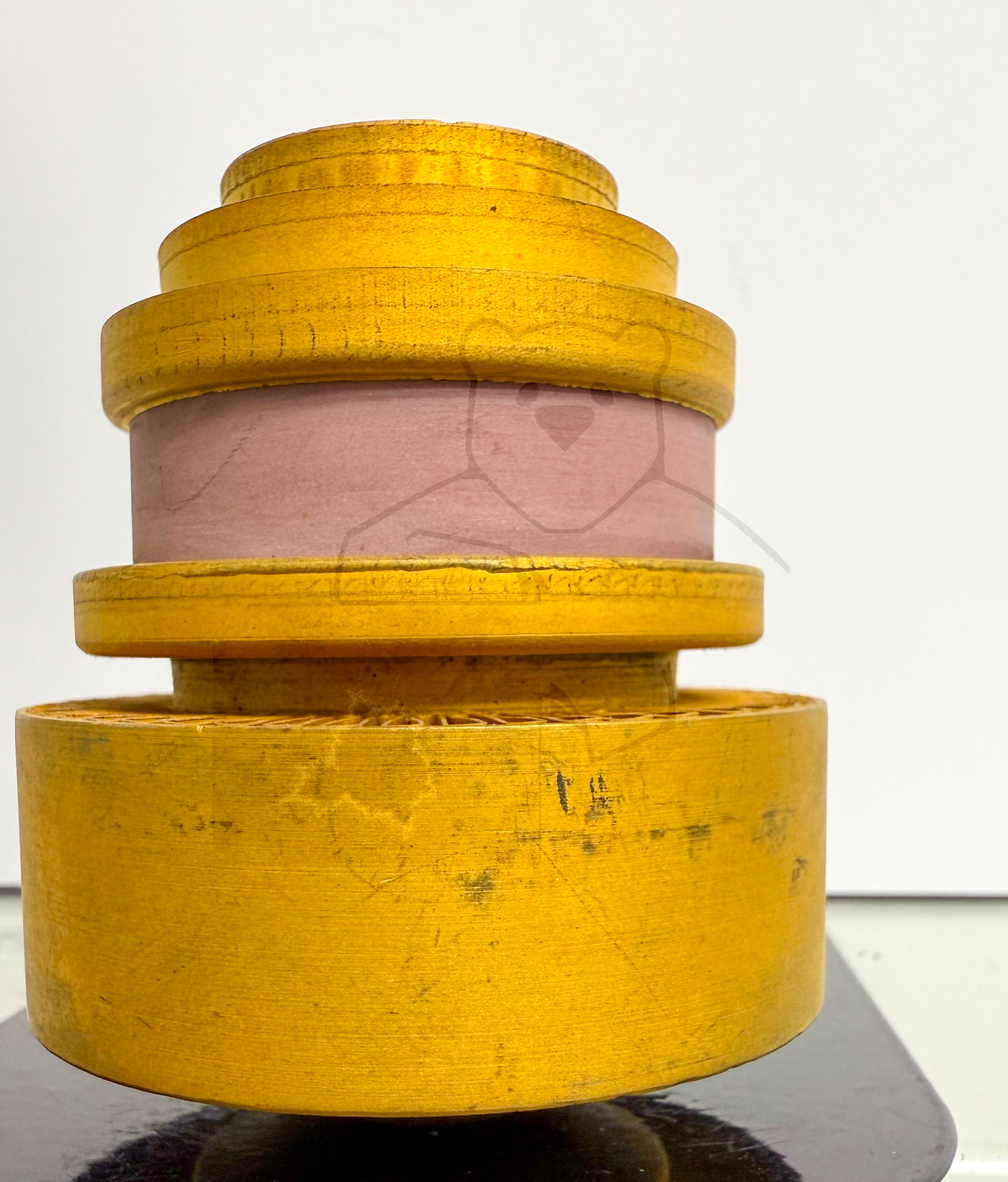

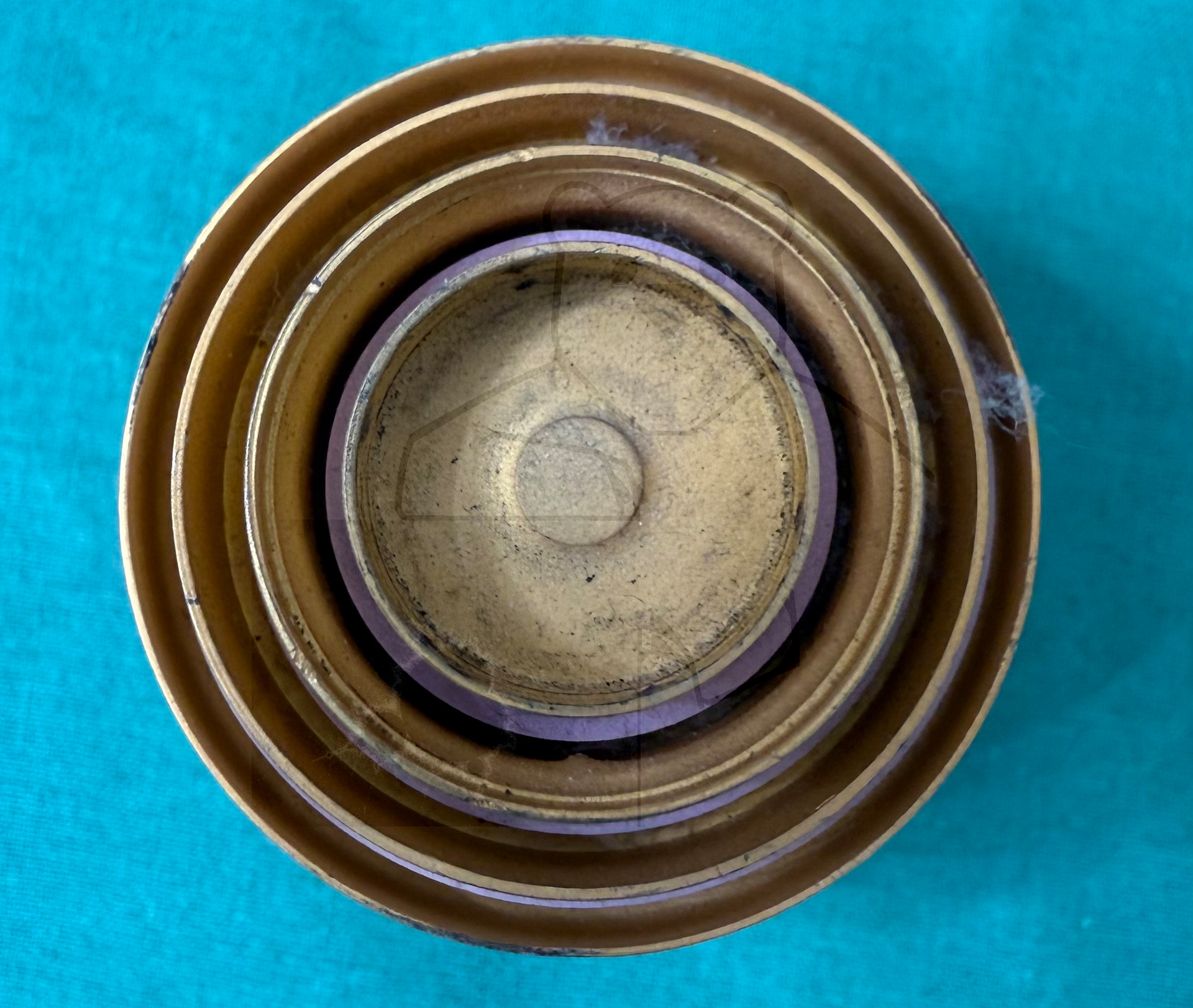

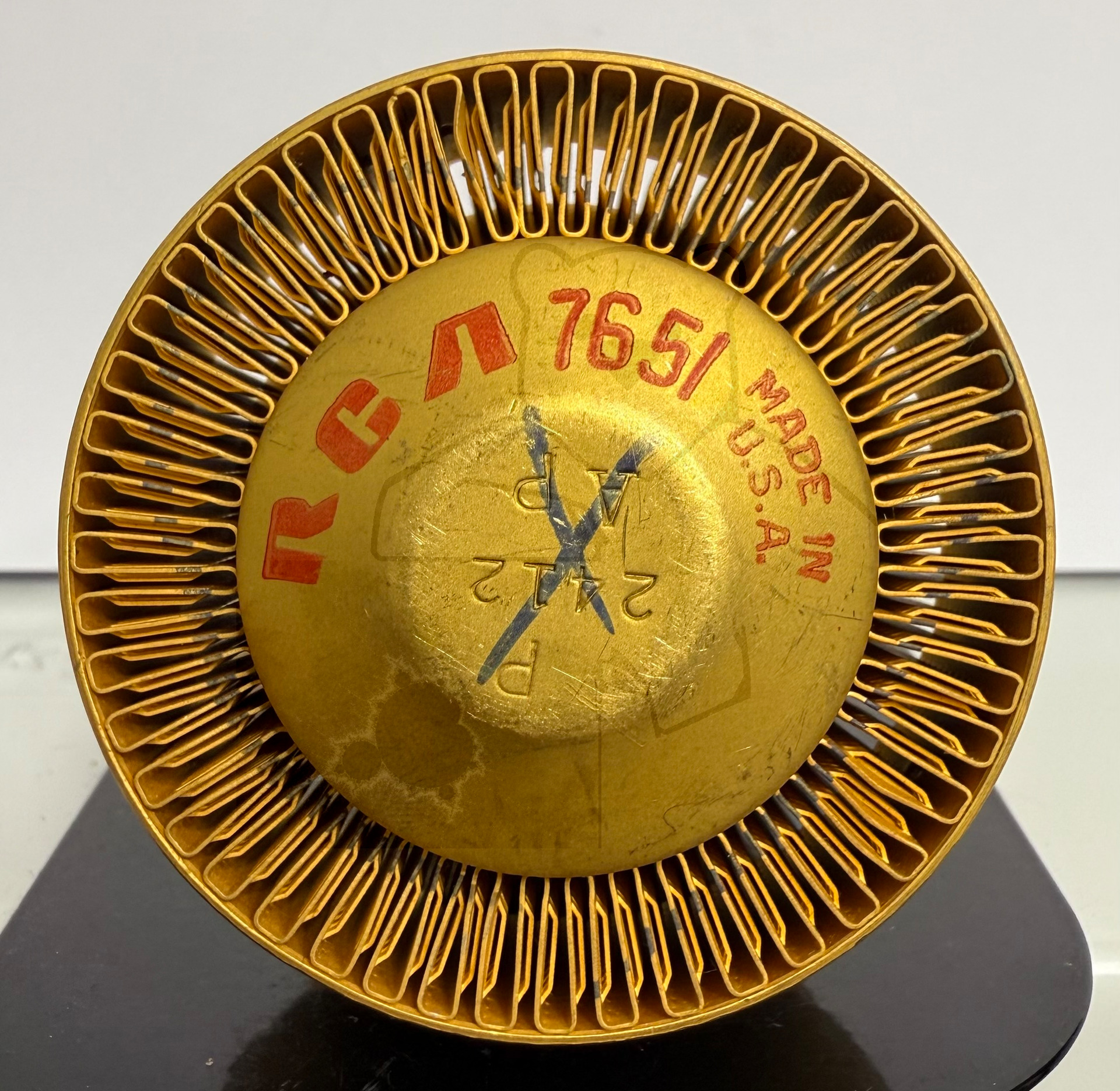

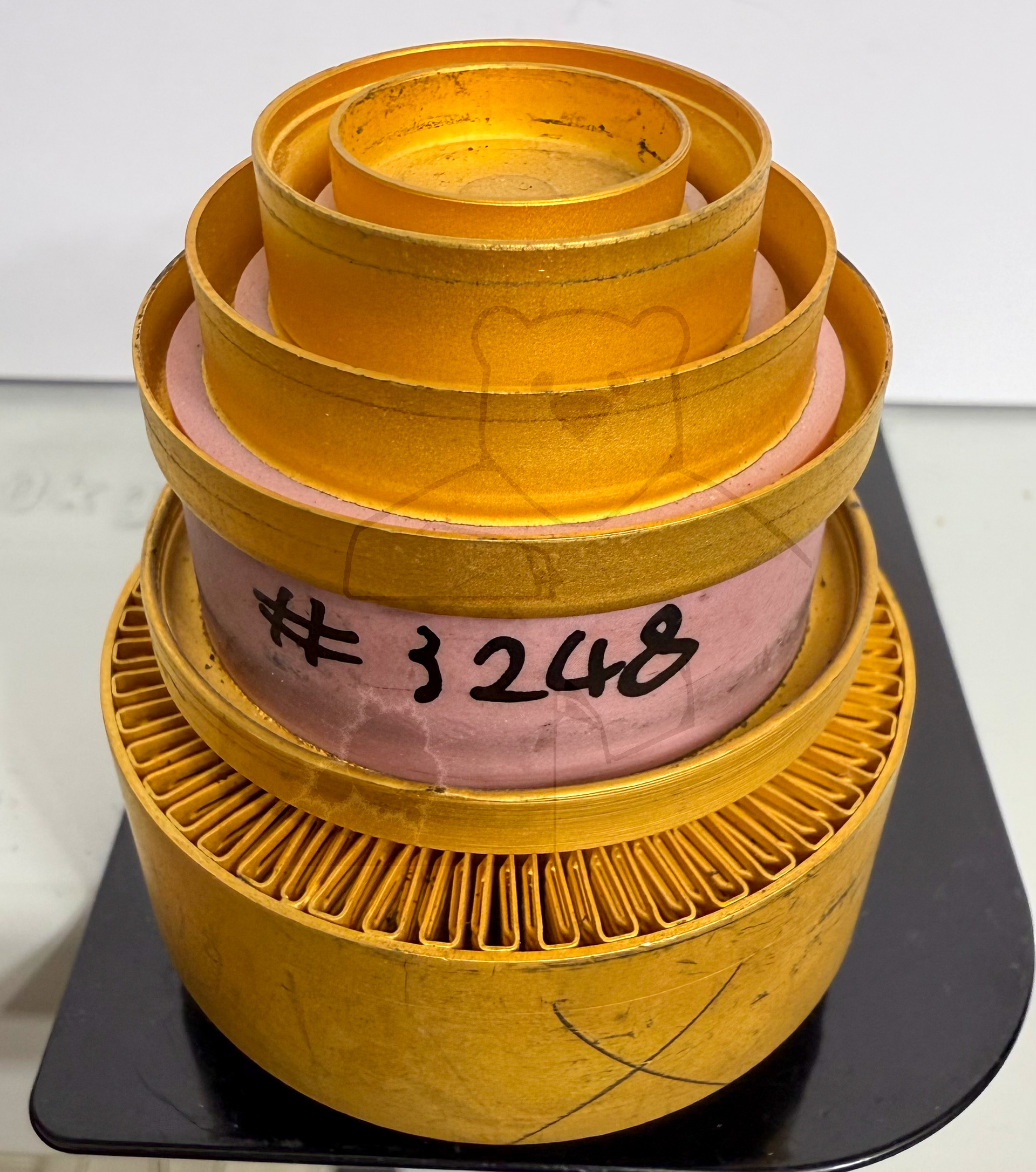

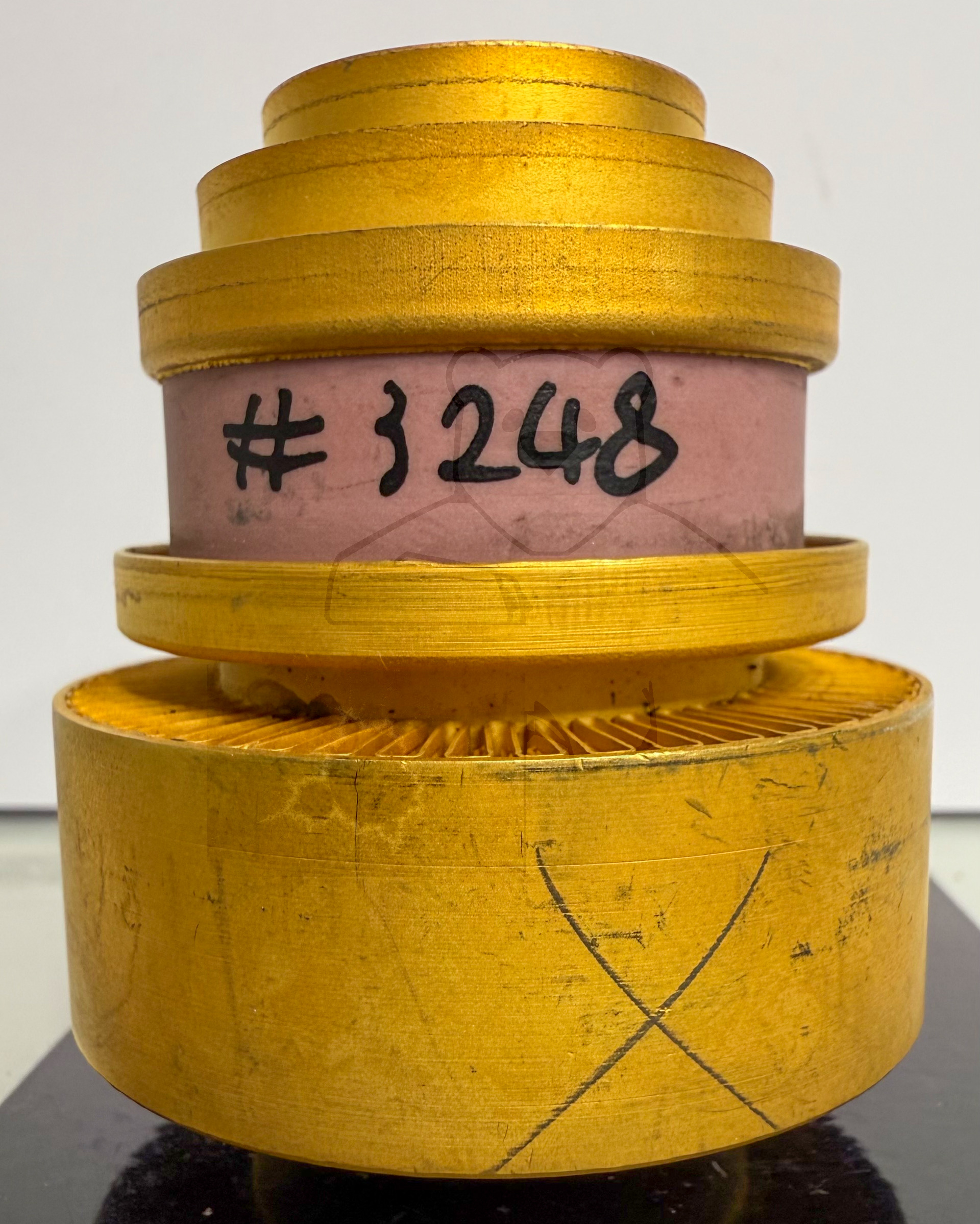

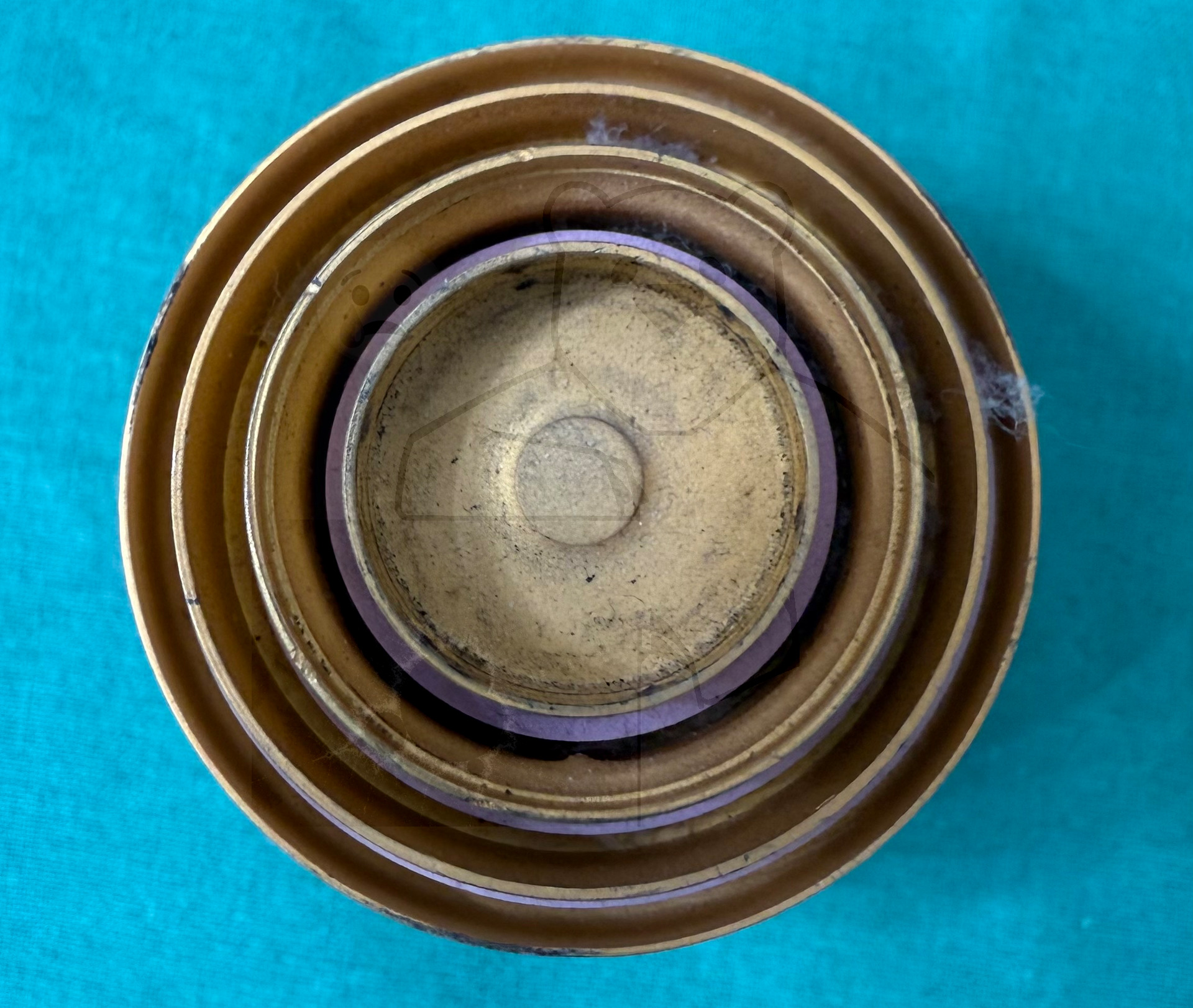

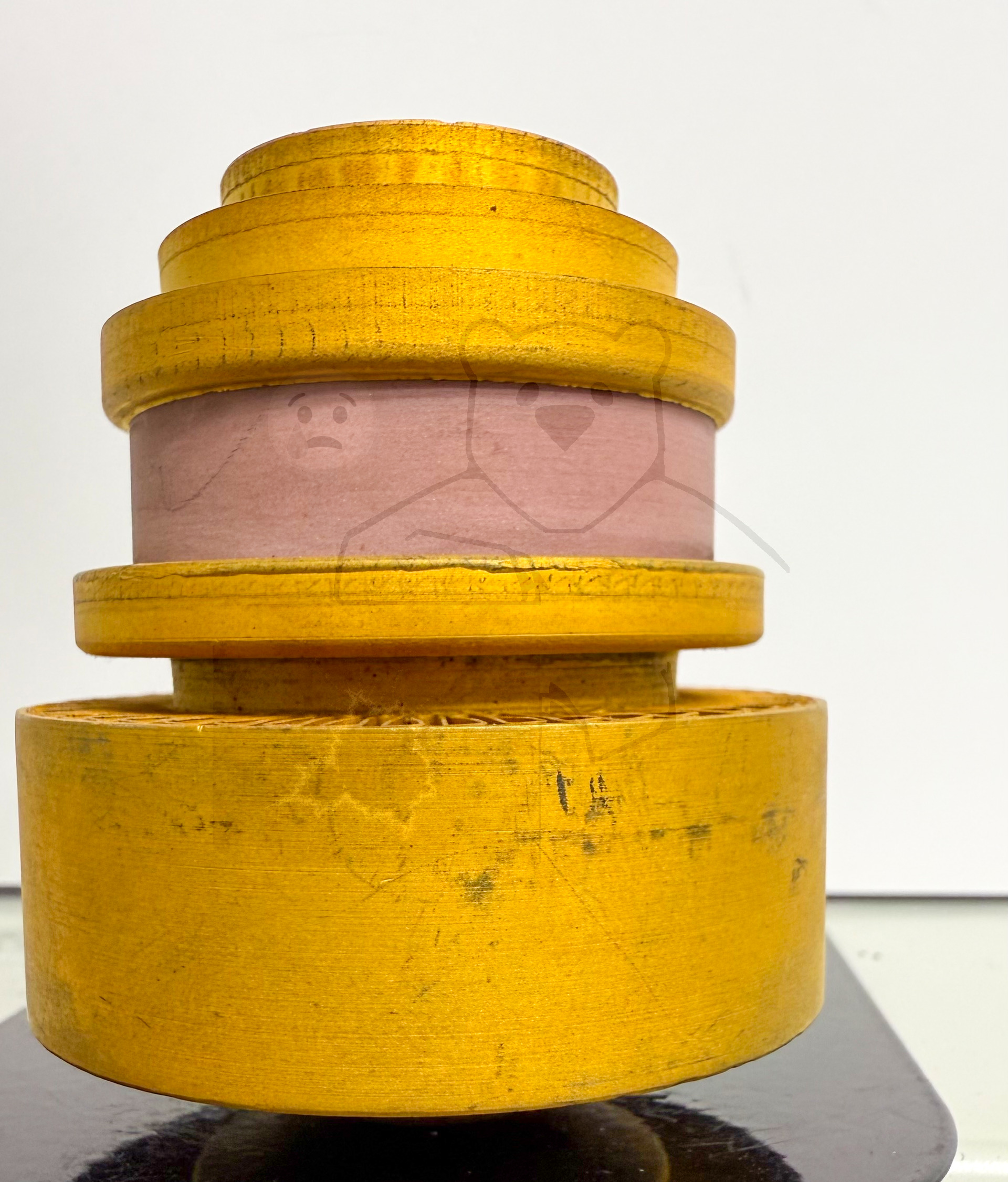

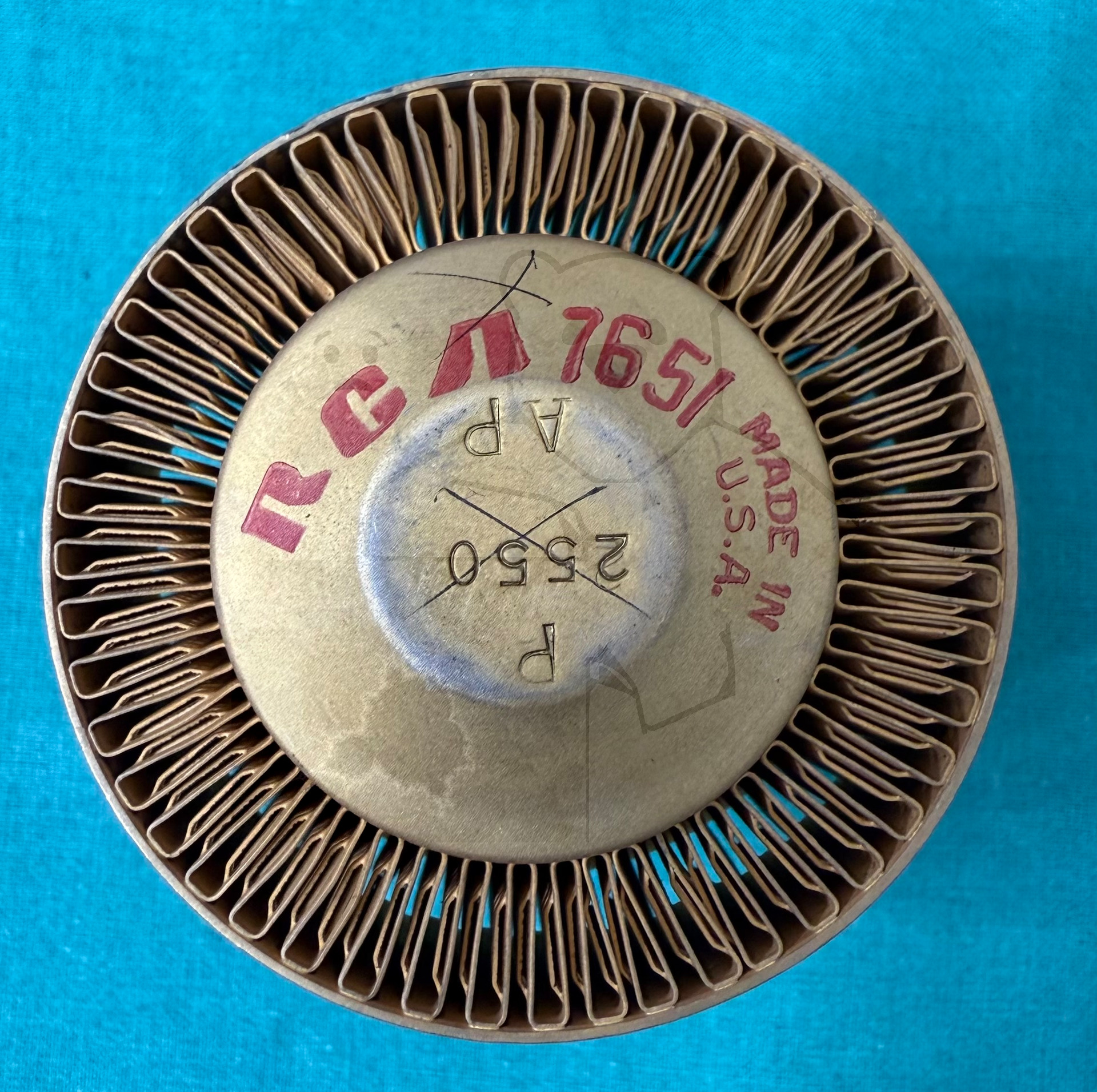

Daten und Bilder der Röhre: 7651

🔎 Beschreibung der Röhre: 7651

Name	7651
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	7,5
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:02:48

🔎 Beschreibung der Systeme für die Röhre: 7651

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h1, h2
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

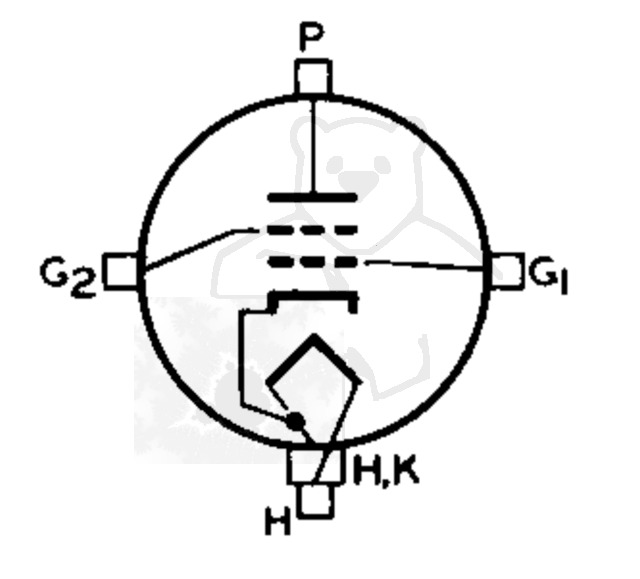

🔎 Sockelschaltung der 7651

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 7651
Datenblatt 7651 Burle.pdf (855 kB)
Datenblatt 7651 RCA.pdf (565 kB)
