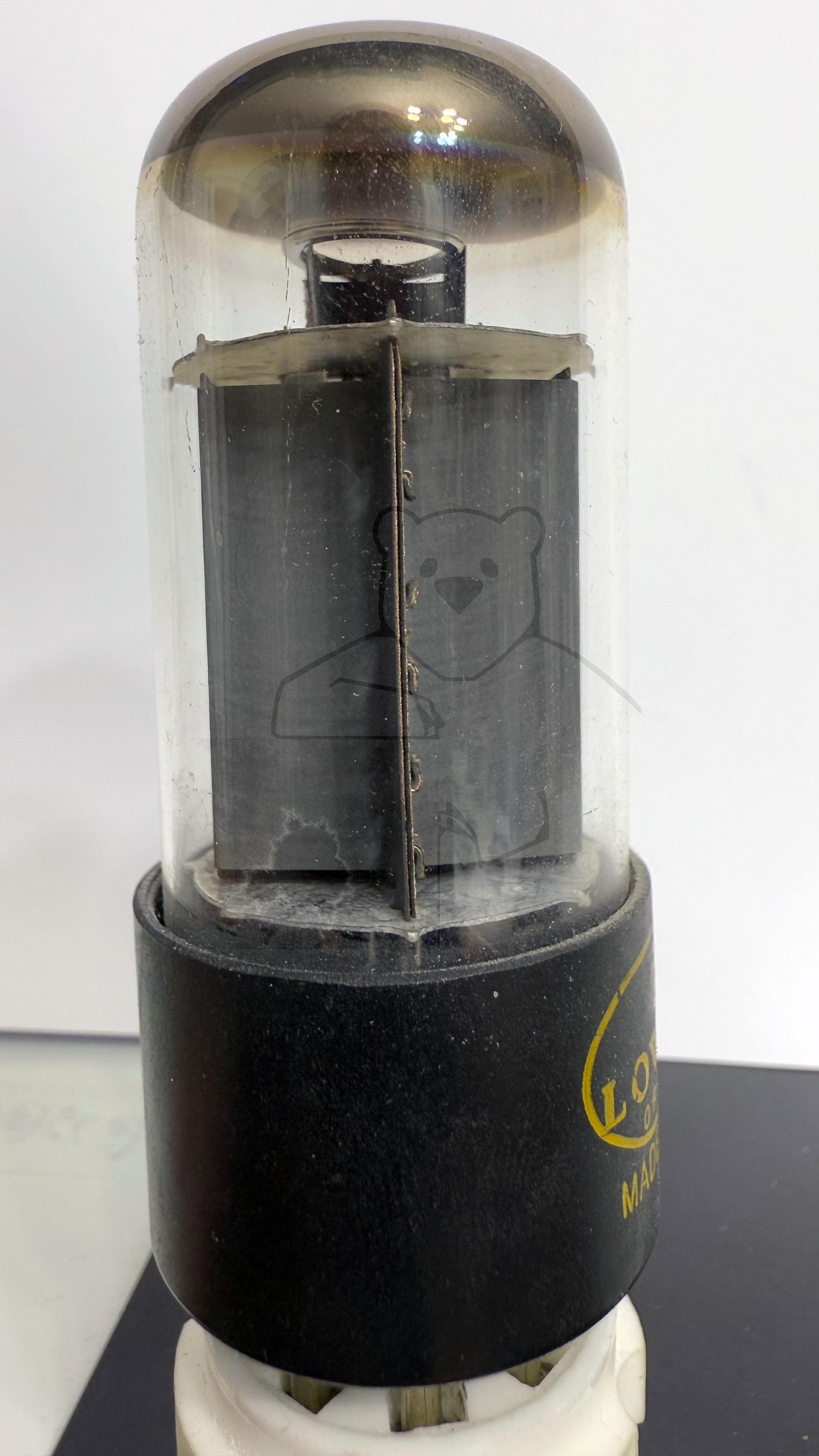

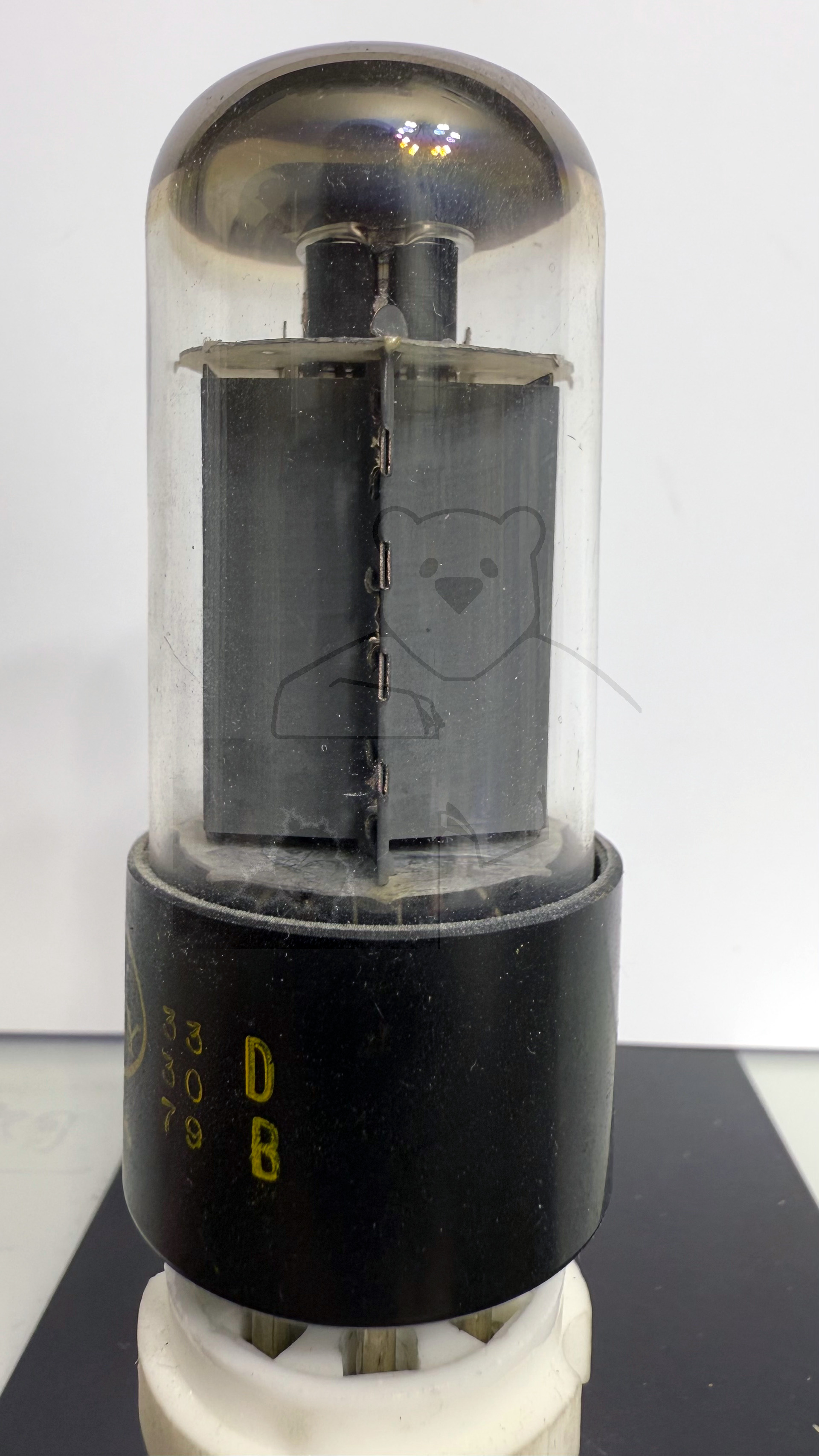

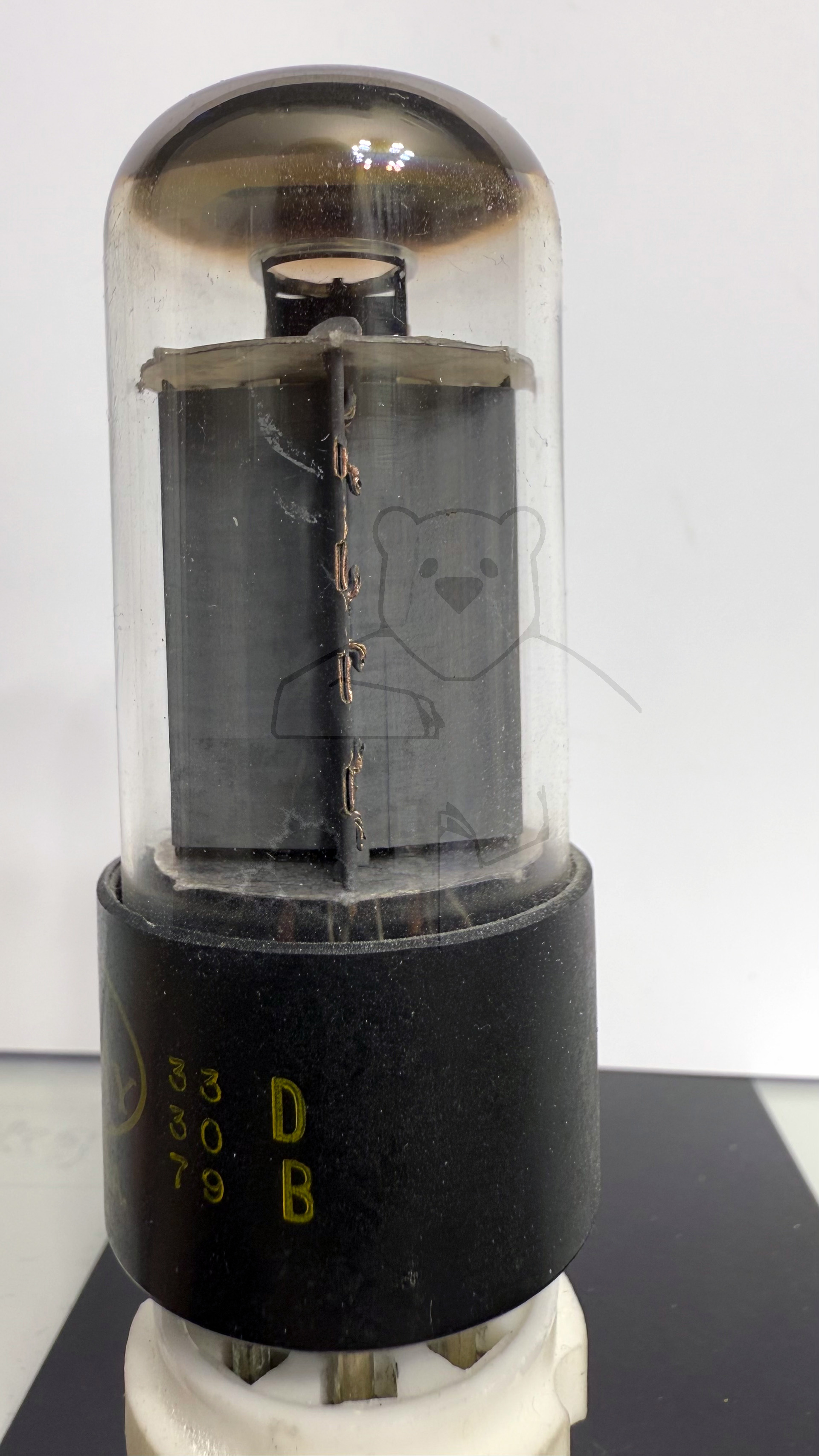

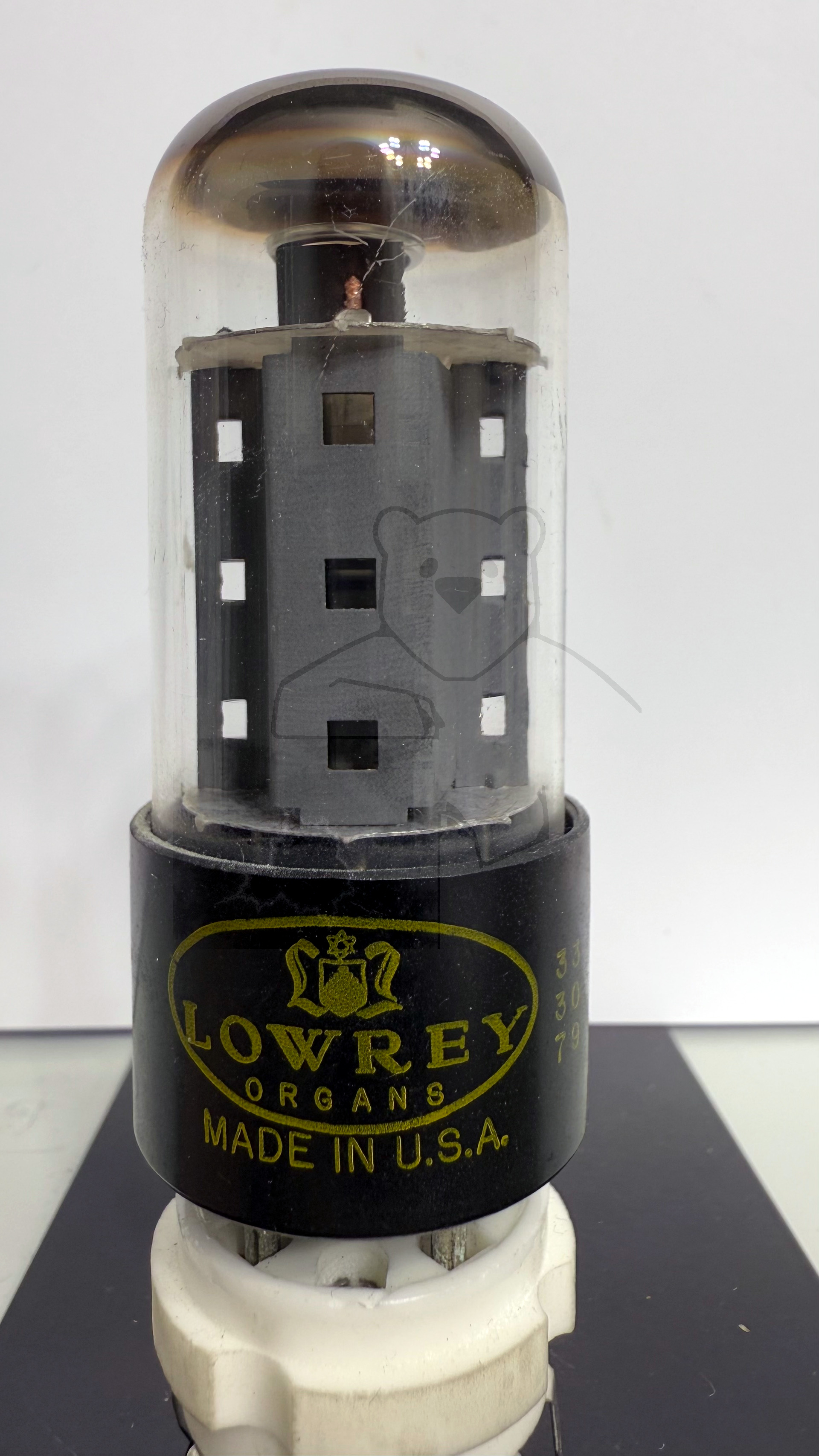

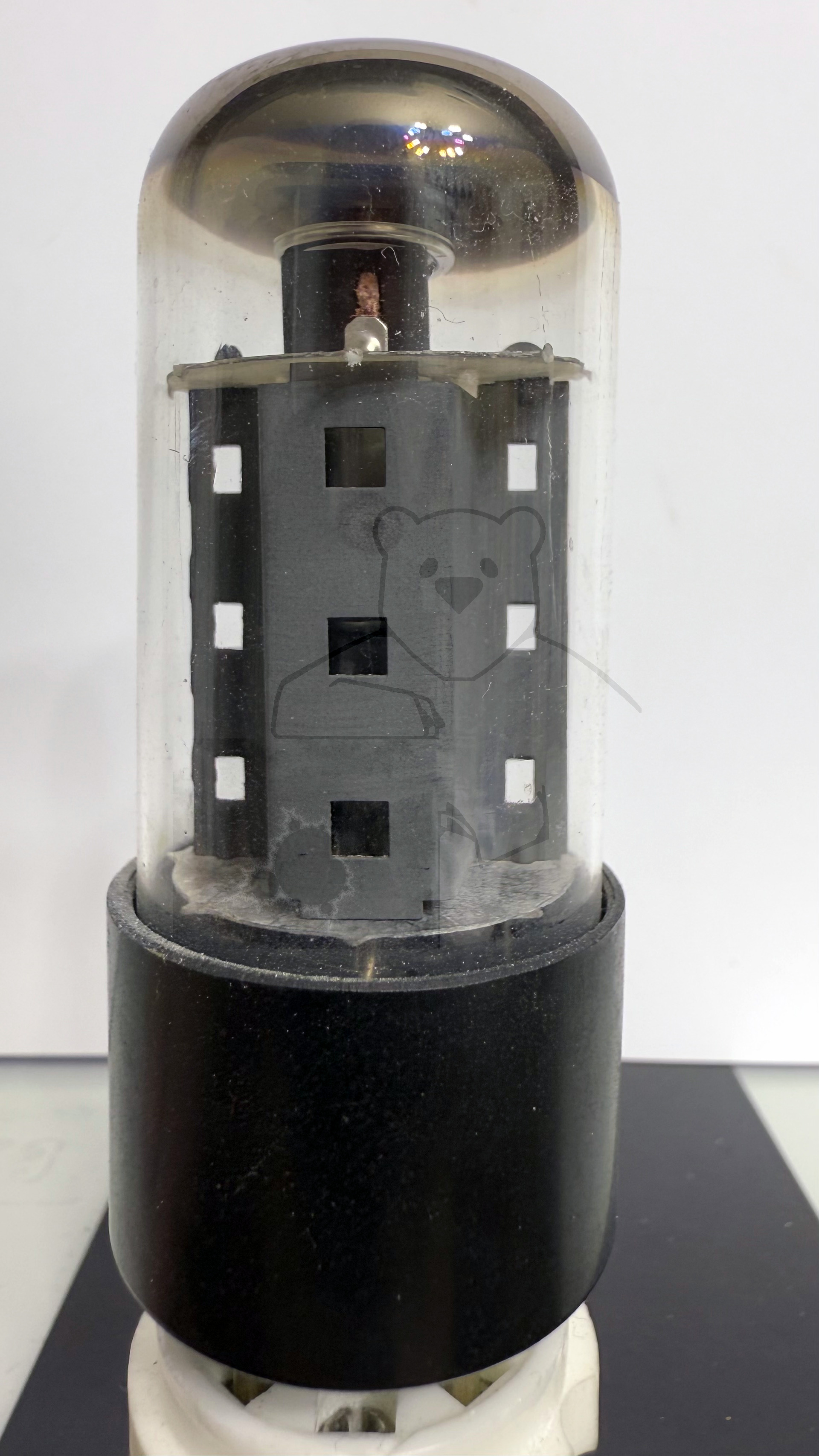

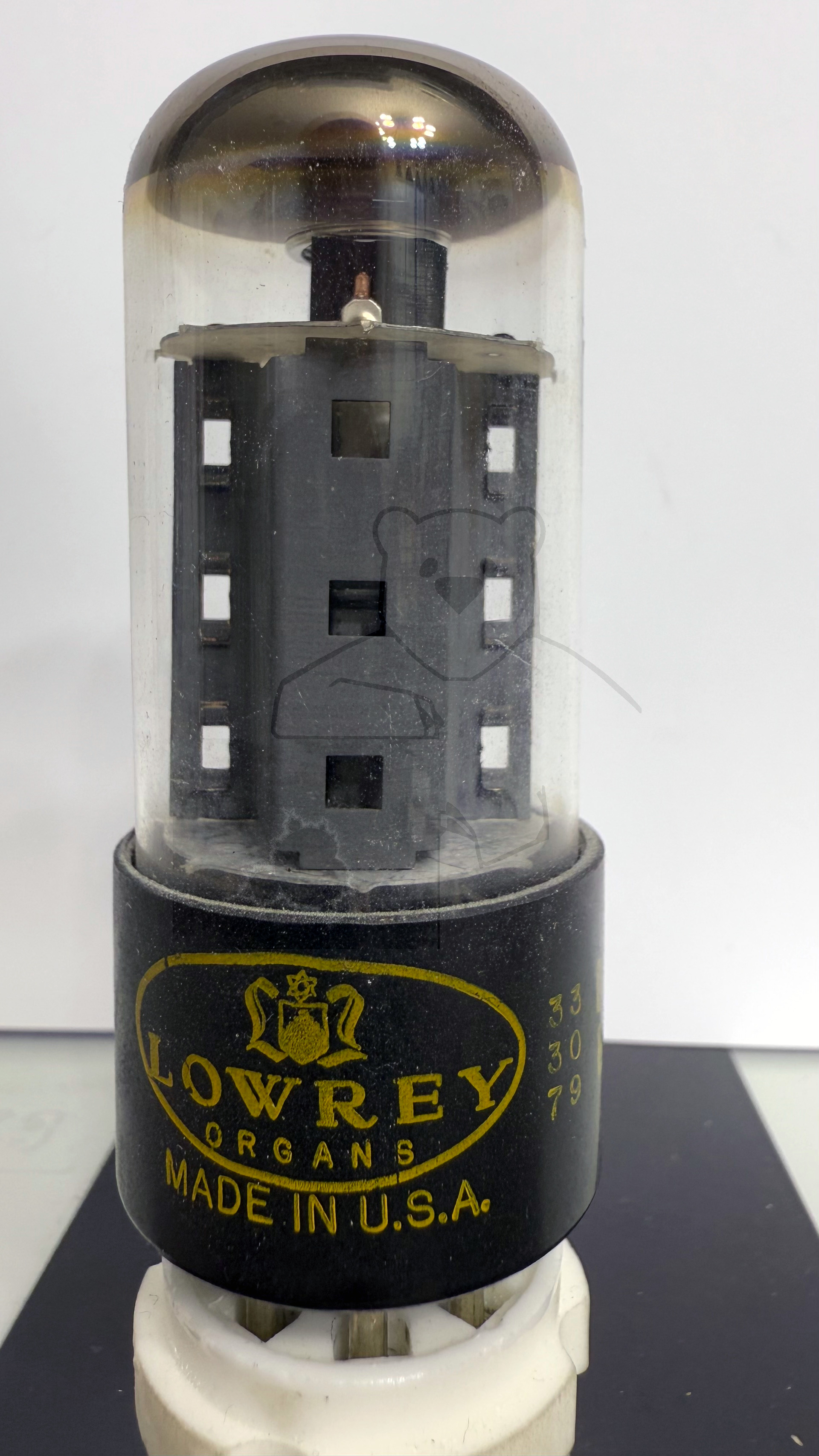

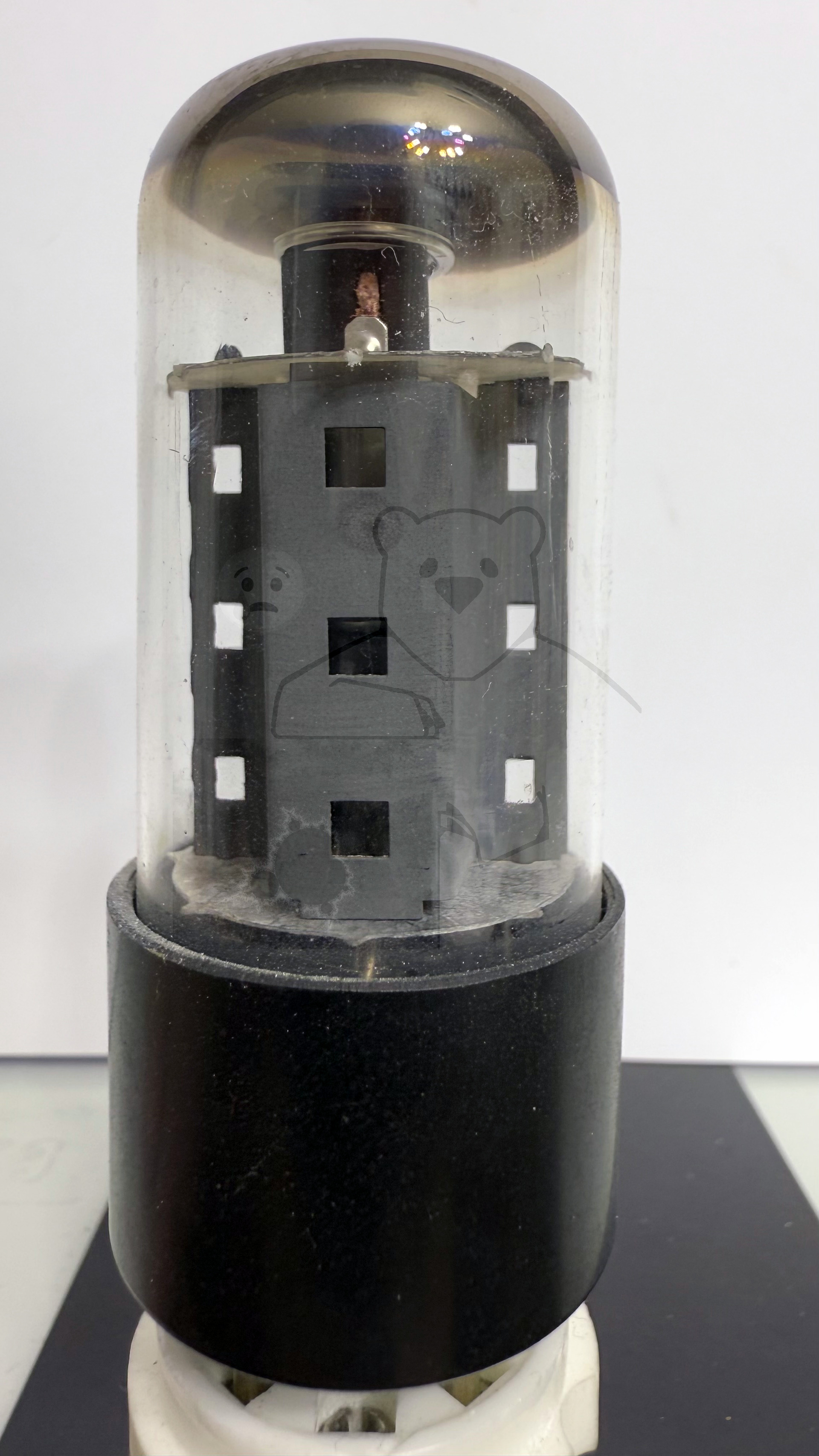

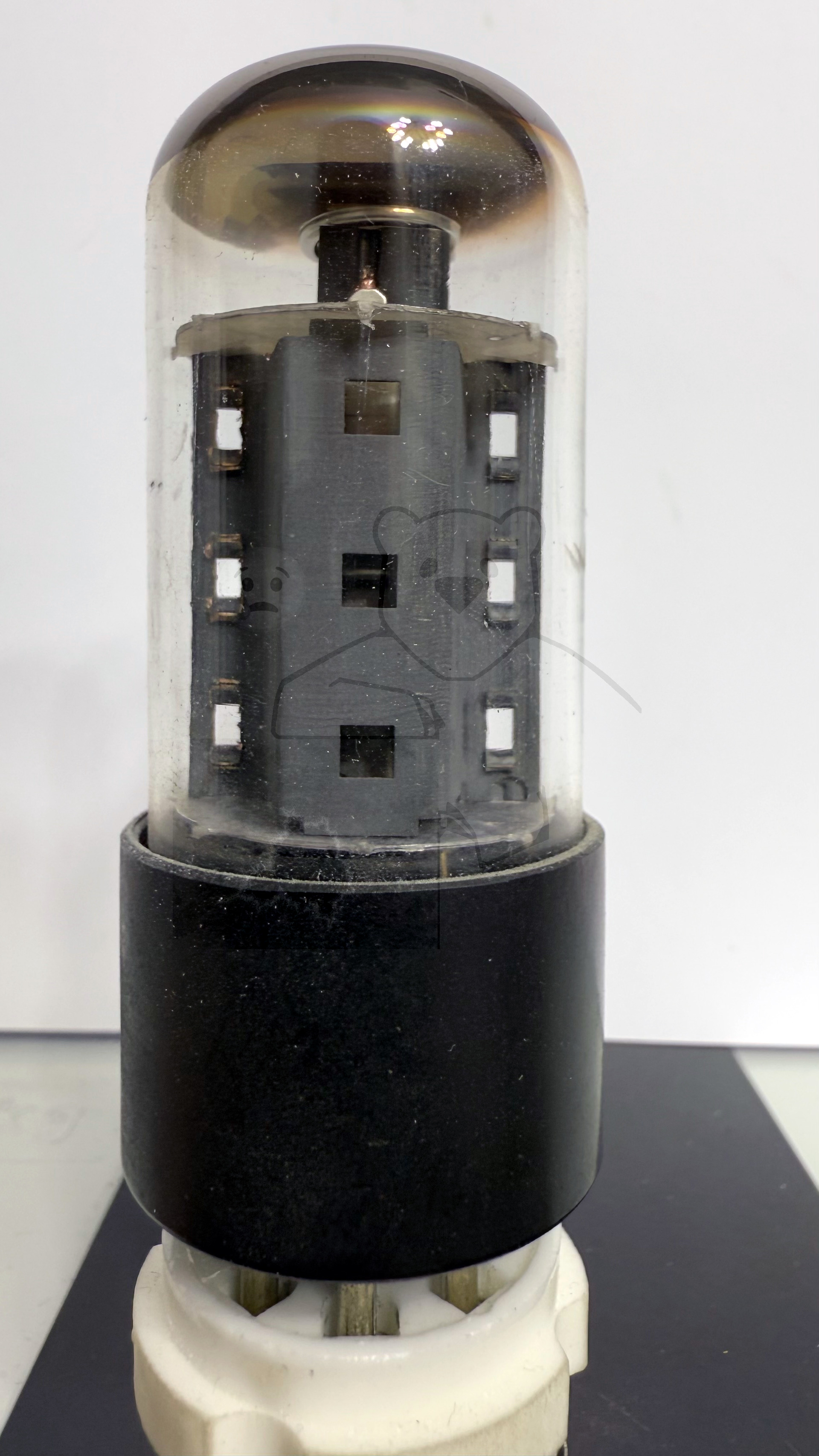

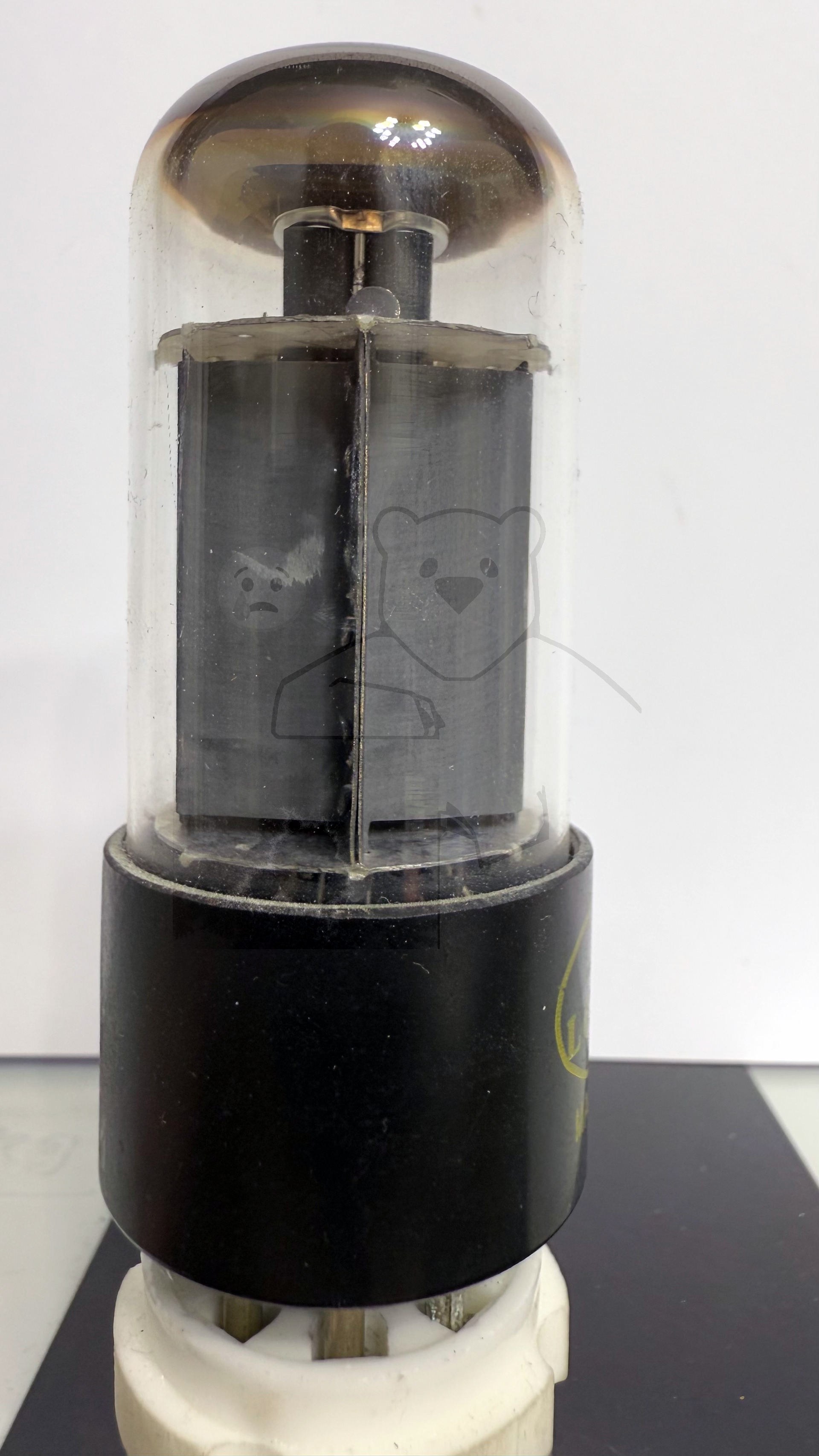

Daten und Bilder der Röhre: 7591

🔎 Beschreibung der Röhre: 7591

Name	7591
Vergleichsname	→ 7591A → 7591S
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.12.2018 16:10:04

🔎 Beschreibung der Systeme für die Röhre: 7591

	System 1
Kathode	5
Gitter 1	6
Gitter 2	4, 8
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

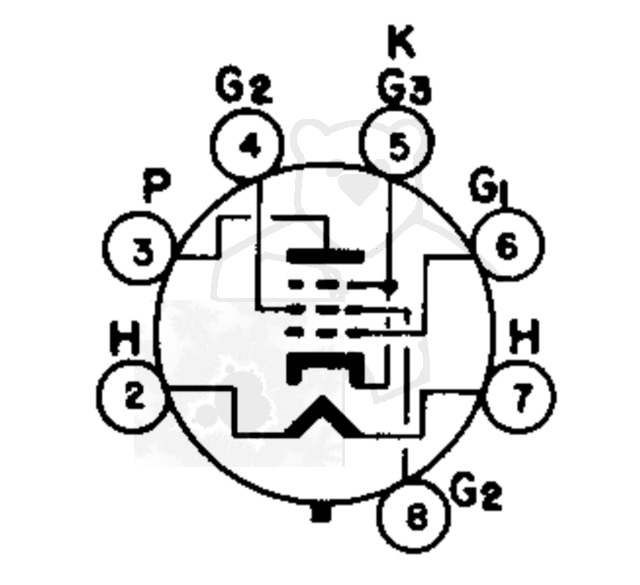

🔎 Sockelschaltung der 7591

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 7591
Datenblatt 7591 Sylvania [www.tubedata.info].pdf (445 kB)
Datenblatt 7591 Tung-Sol [www.tubedata.info].pdf (97 kB)
Datenblatt 7591A National Gold Tube.pdf (46 kB)
Datenblatt 7591A Westinghouse [www.tubedata.info].pdf (383 kB)
Datenblatt 7591S JJ Electronic [www.tubedata.info].pdf (115 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
