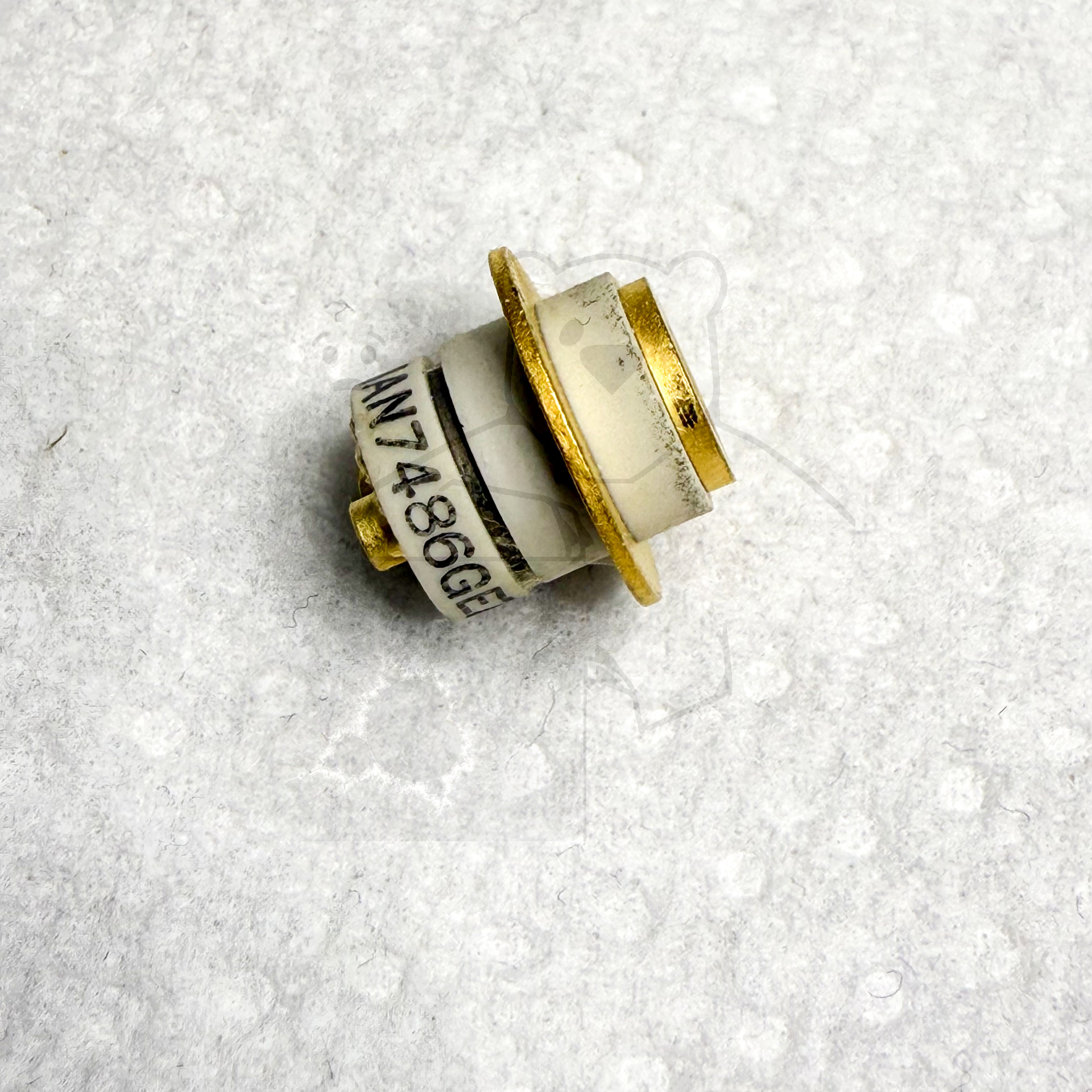

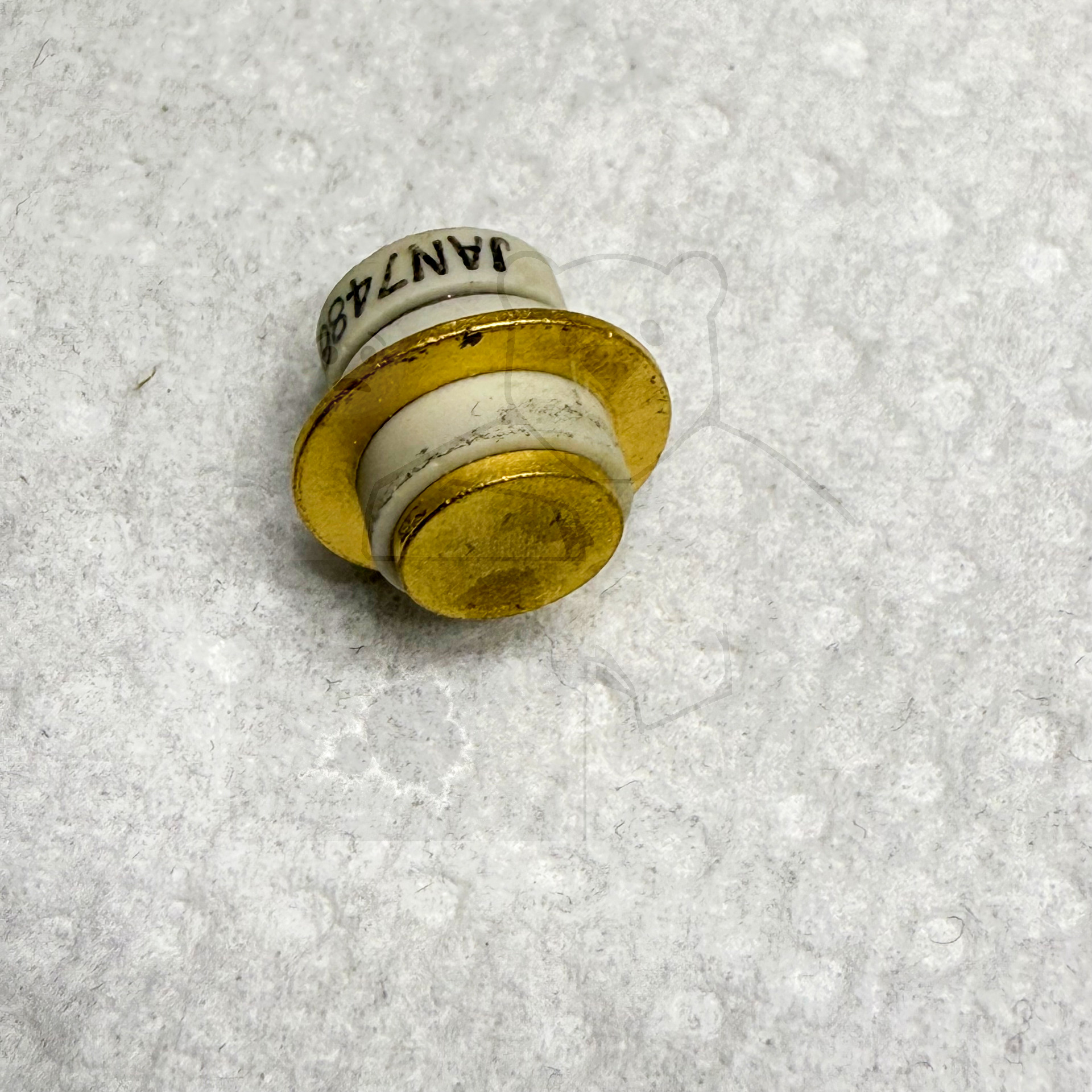

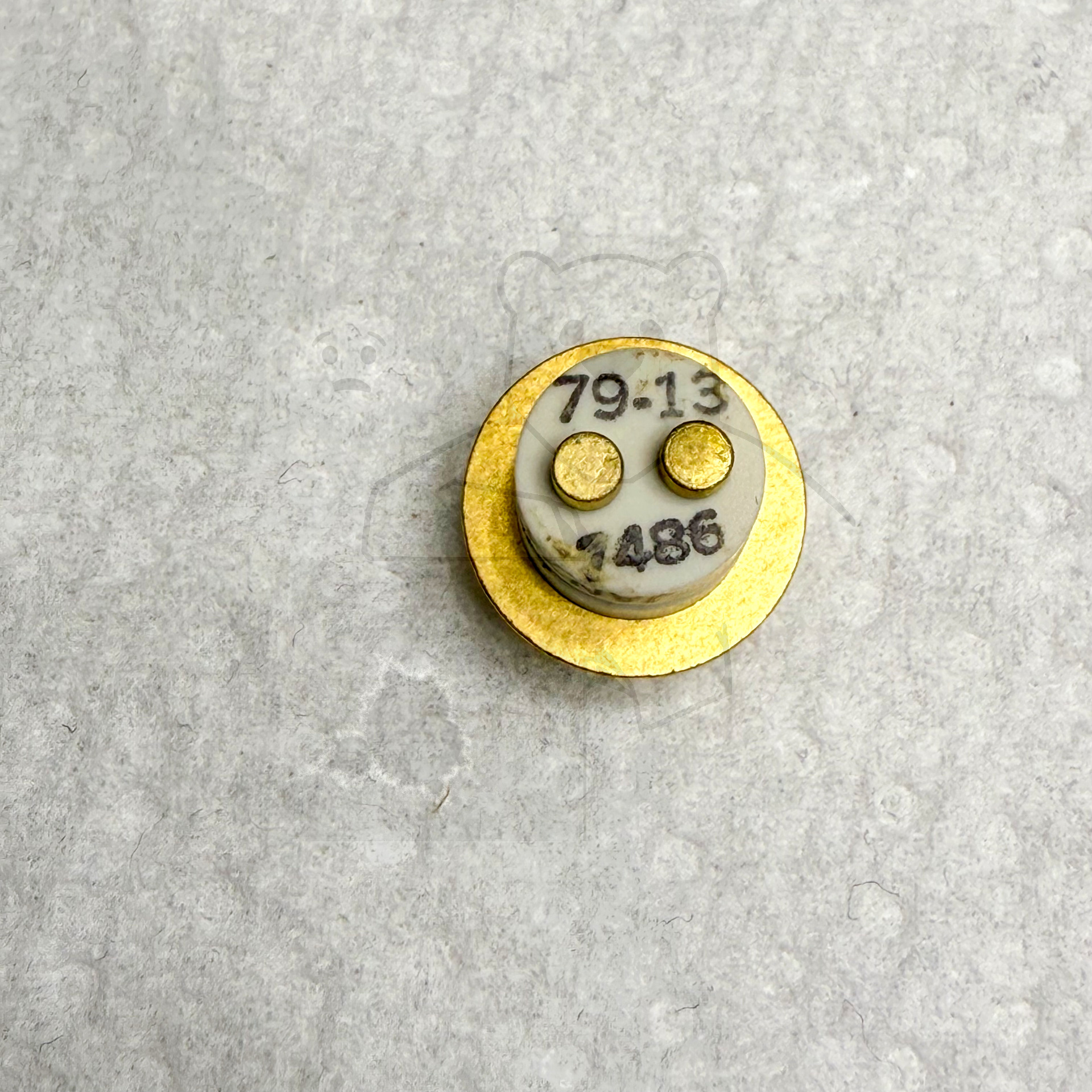

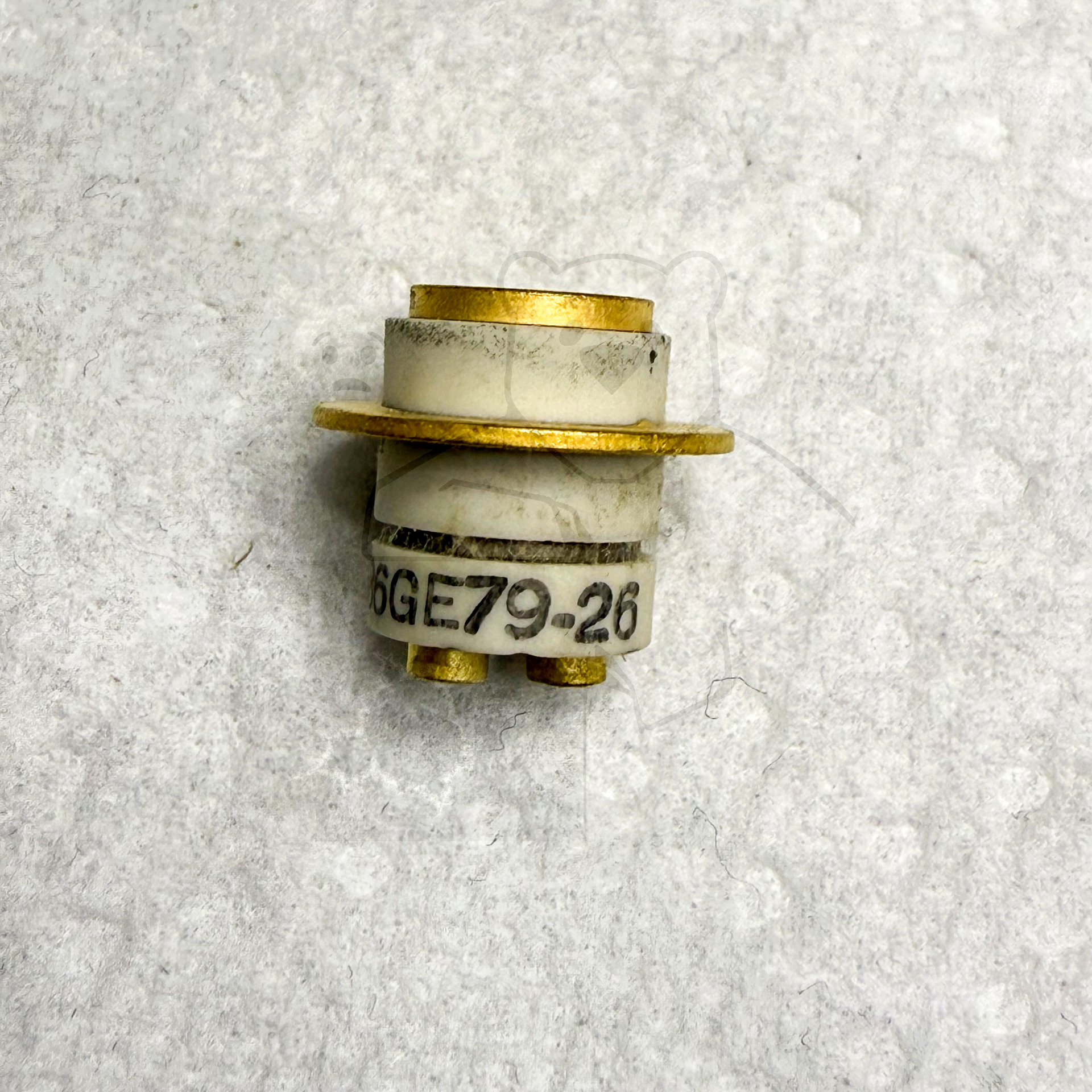

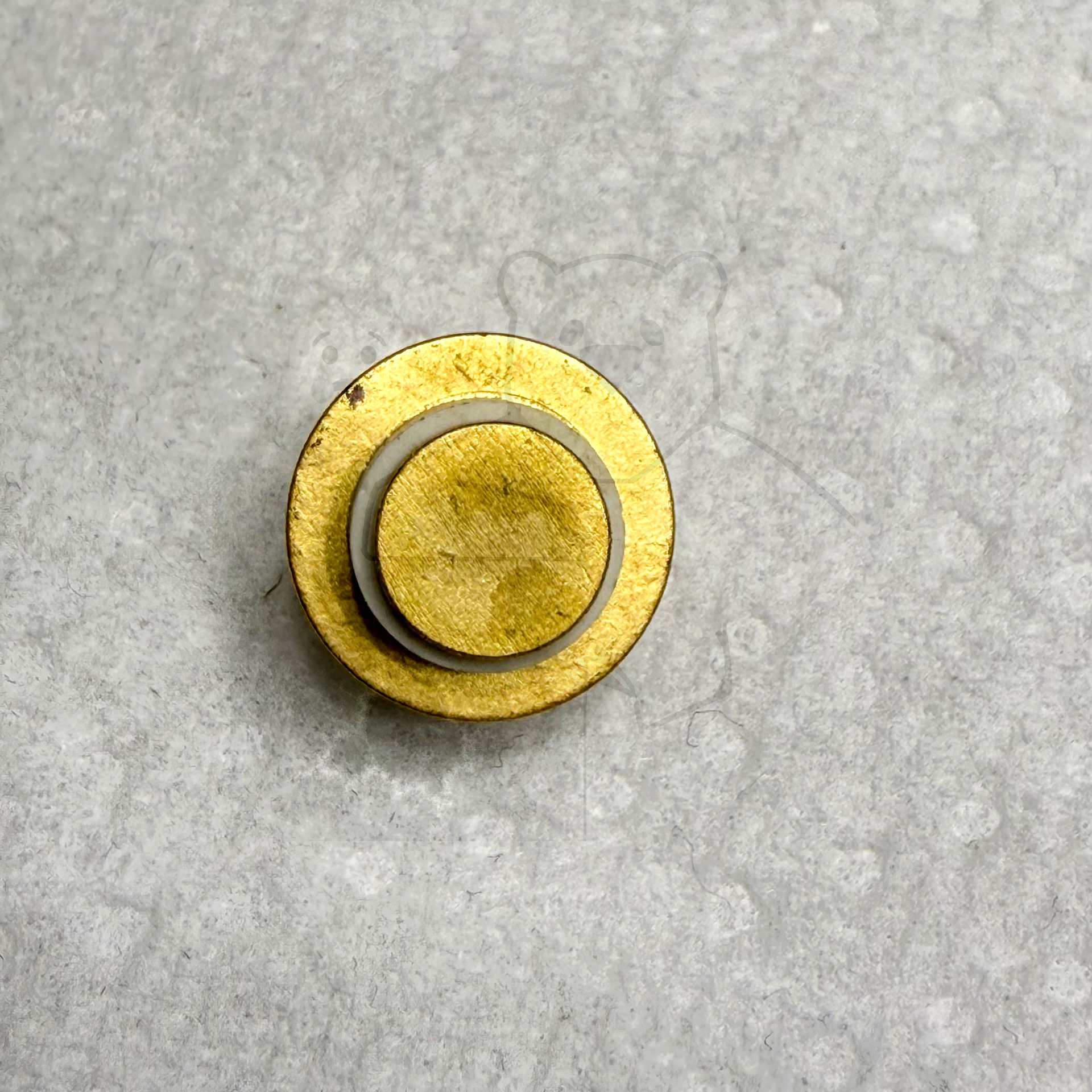

Daten und Bilder der Röhre: 7486

🔎 Beschreibung der Röhre: 7486

Name	7486
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	06.06.2018 20:42:21

🔎 Beschreibung der Systeme für die Röhre: 7486

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 7486

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 7486
Datenblatt 7486 General Electric [www.tubedata.info].pdf (663 kB)
