đ Beschreibung der Röhre: 7193
| Name | 7193 |
| Vergleichsname | 2C22 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 06.06.2018 20:34:00 |
đ Beschreibung der Systeme fĂŒr die Röhre: 7193
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe zwischen Stift 4 und 5 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe zwischen Stift 1 und 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Senderoehre, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 7193
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 7193
Datenblatt 7193 2C22 RCA.pdf (246 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 7193

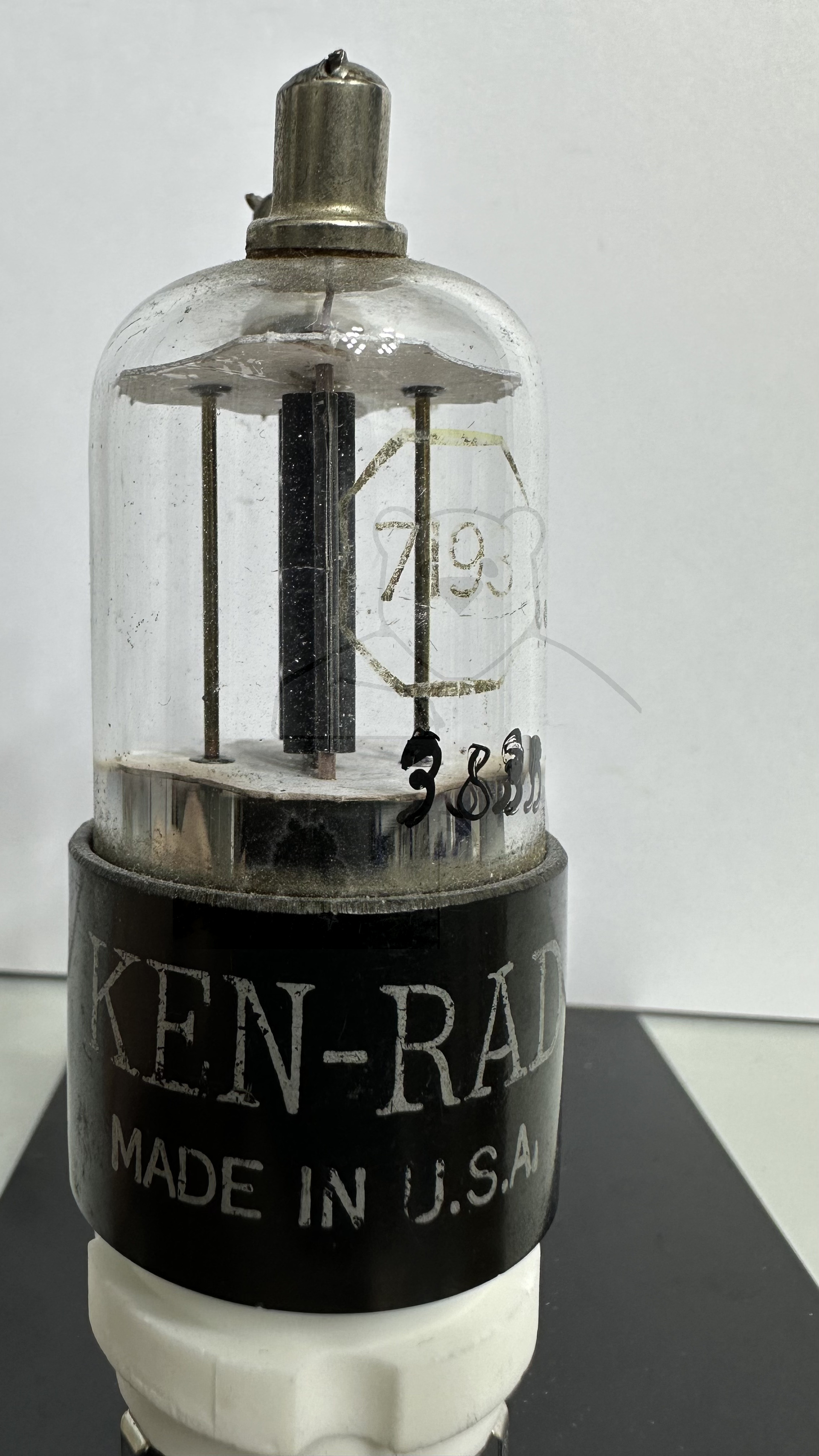

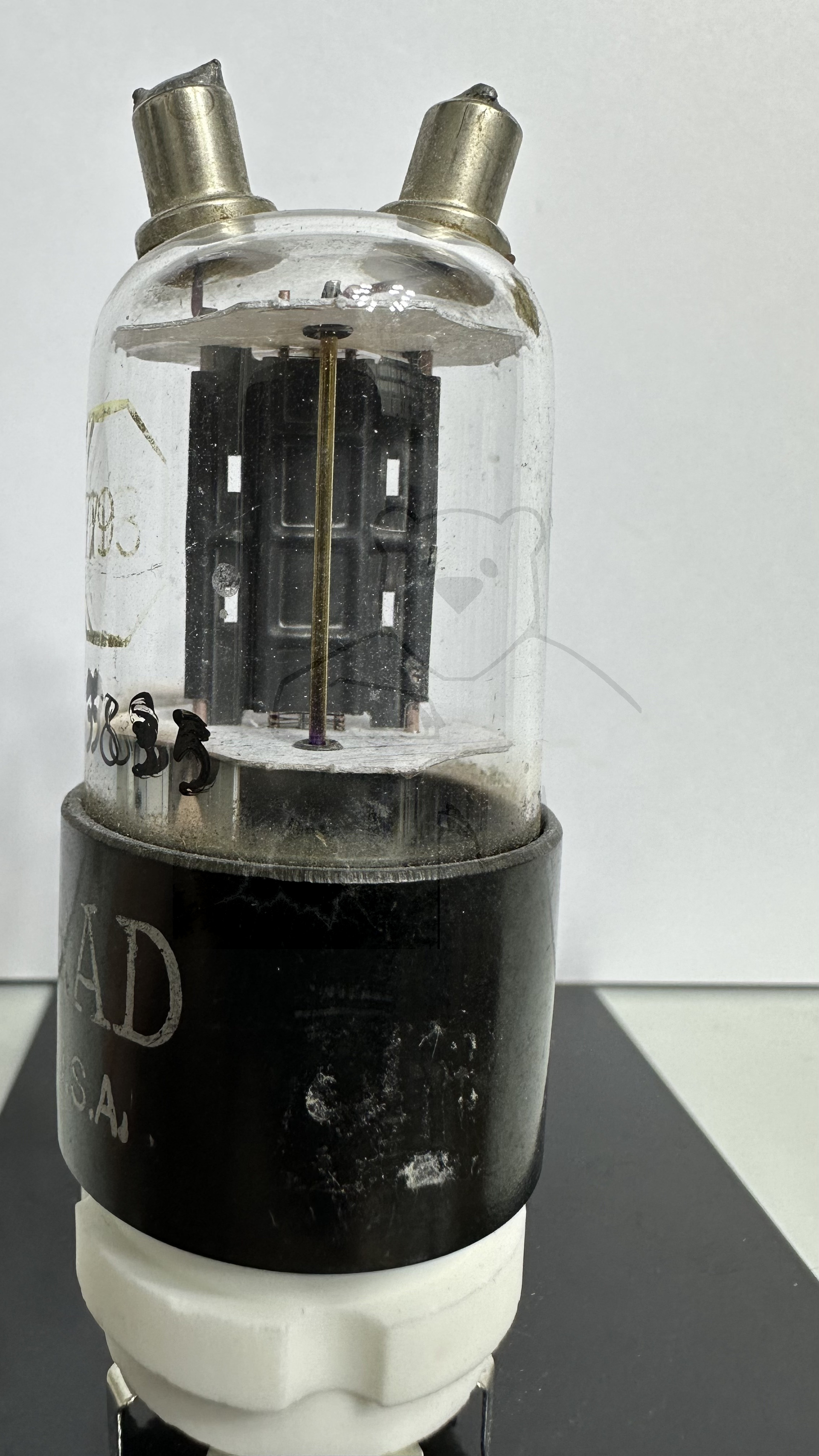

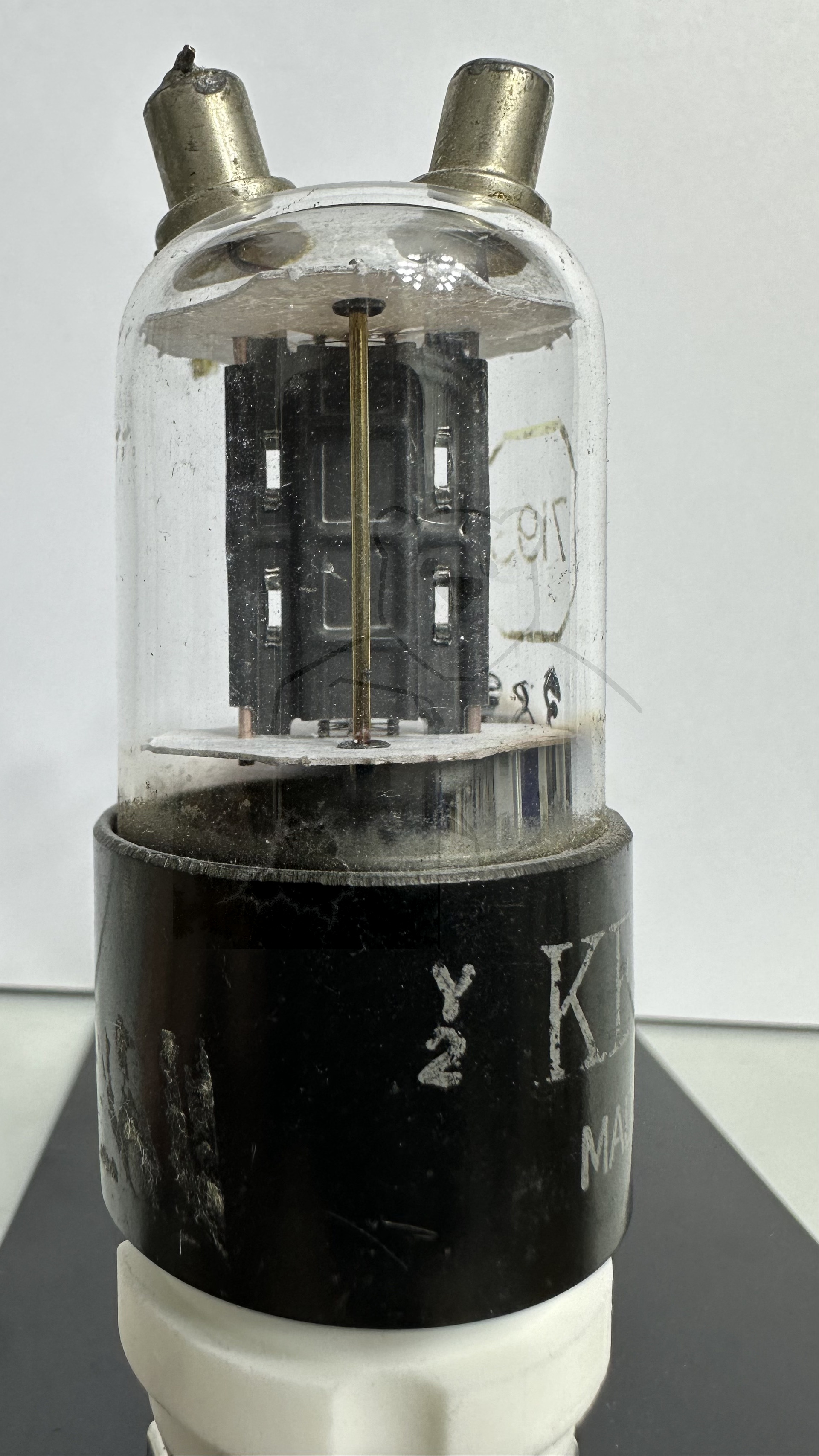

Röhre 7193 #3835 Bild 1
Röhre 7193 #3835 Bild 2
Röhre 7193 #3835 Bild 3
đ Alle Röhren vom Typ 7193 in der Sammlung
- â 7193 Inventar: 03835 Hersteller: â KEN-RAD
