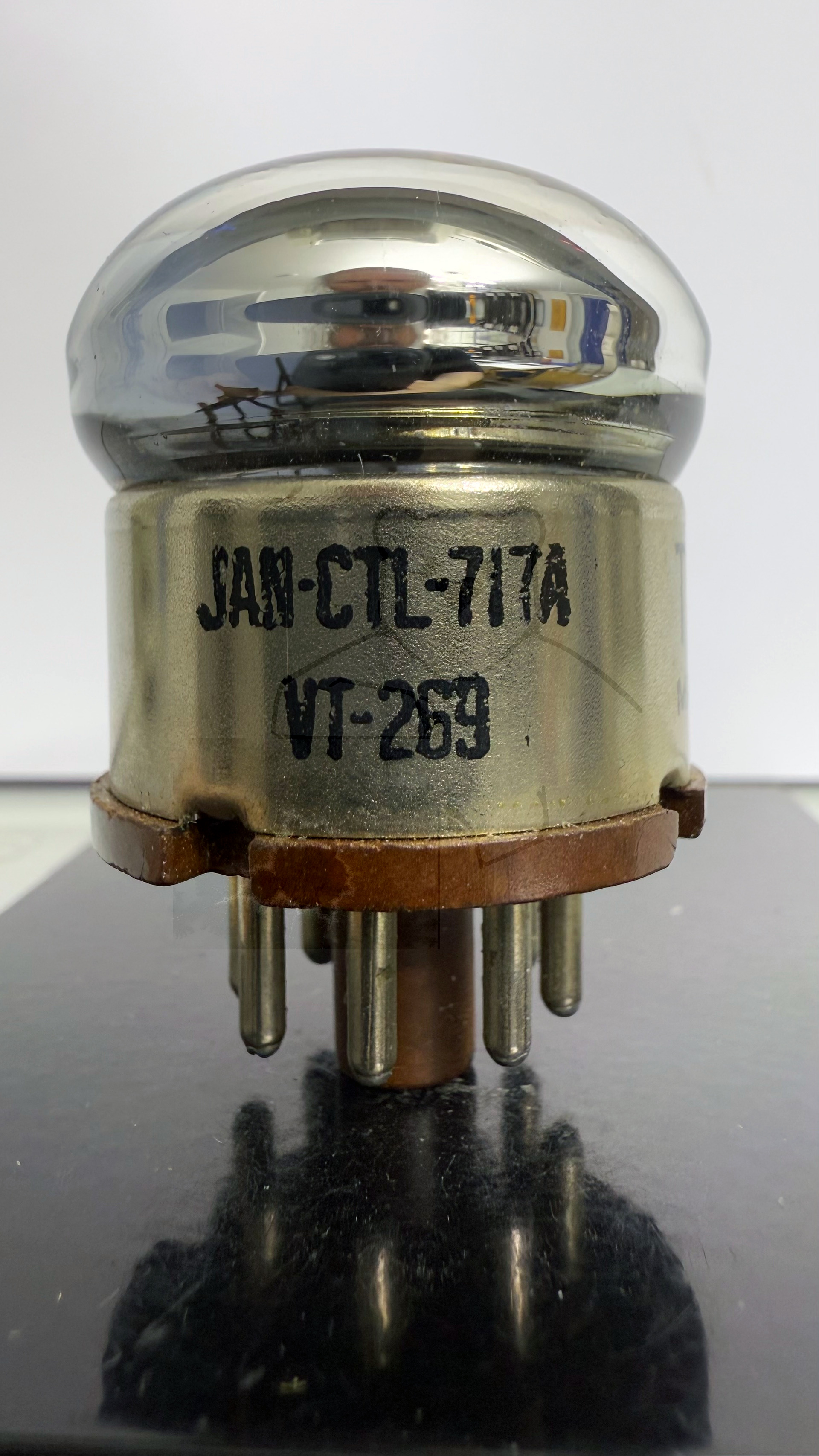

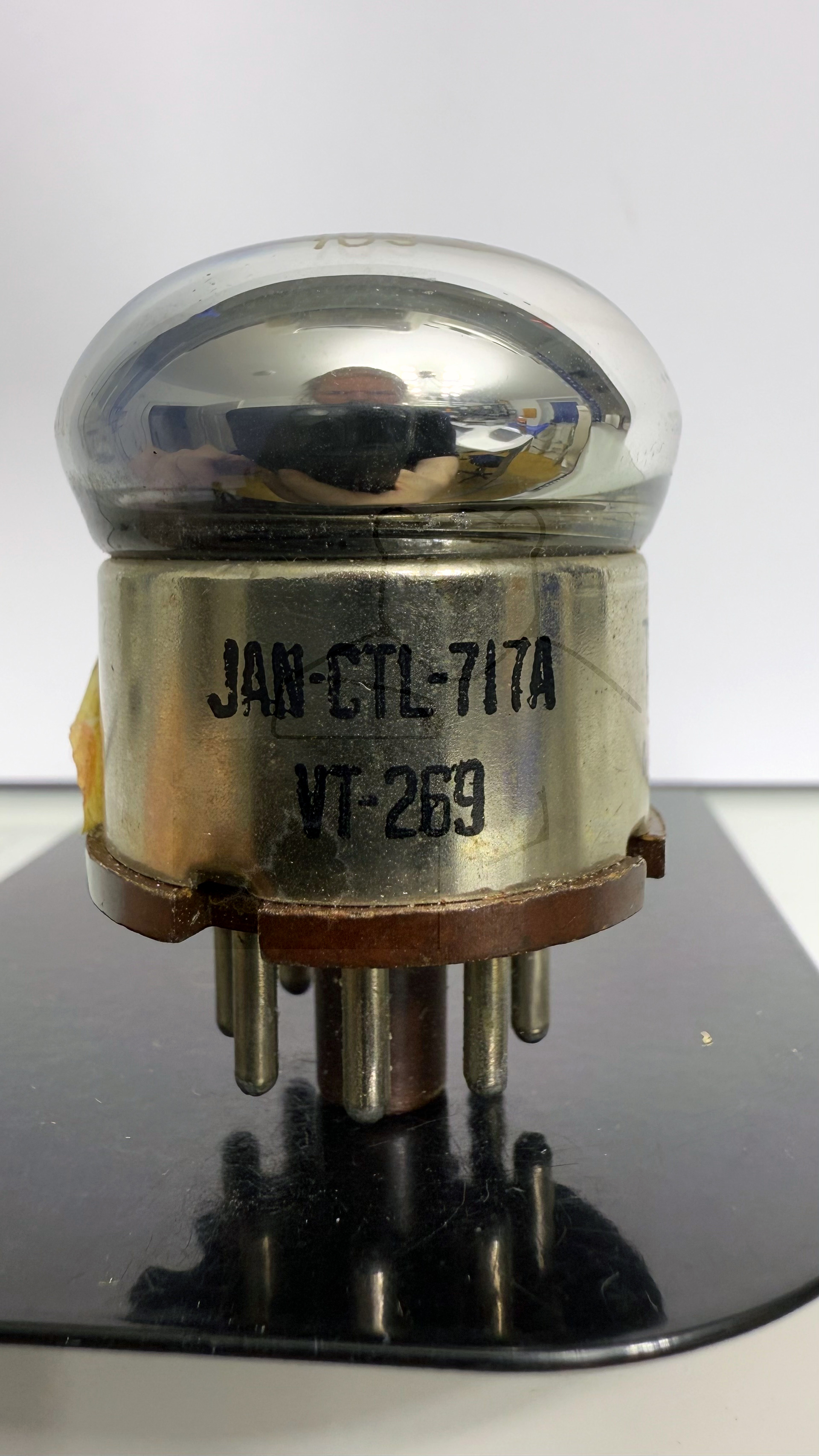

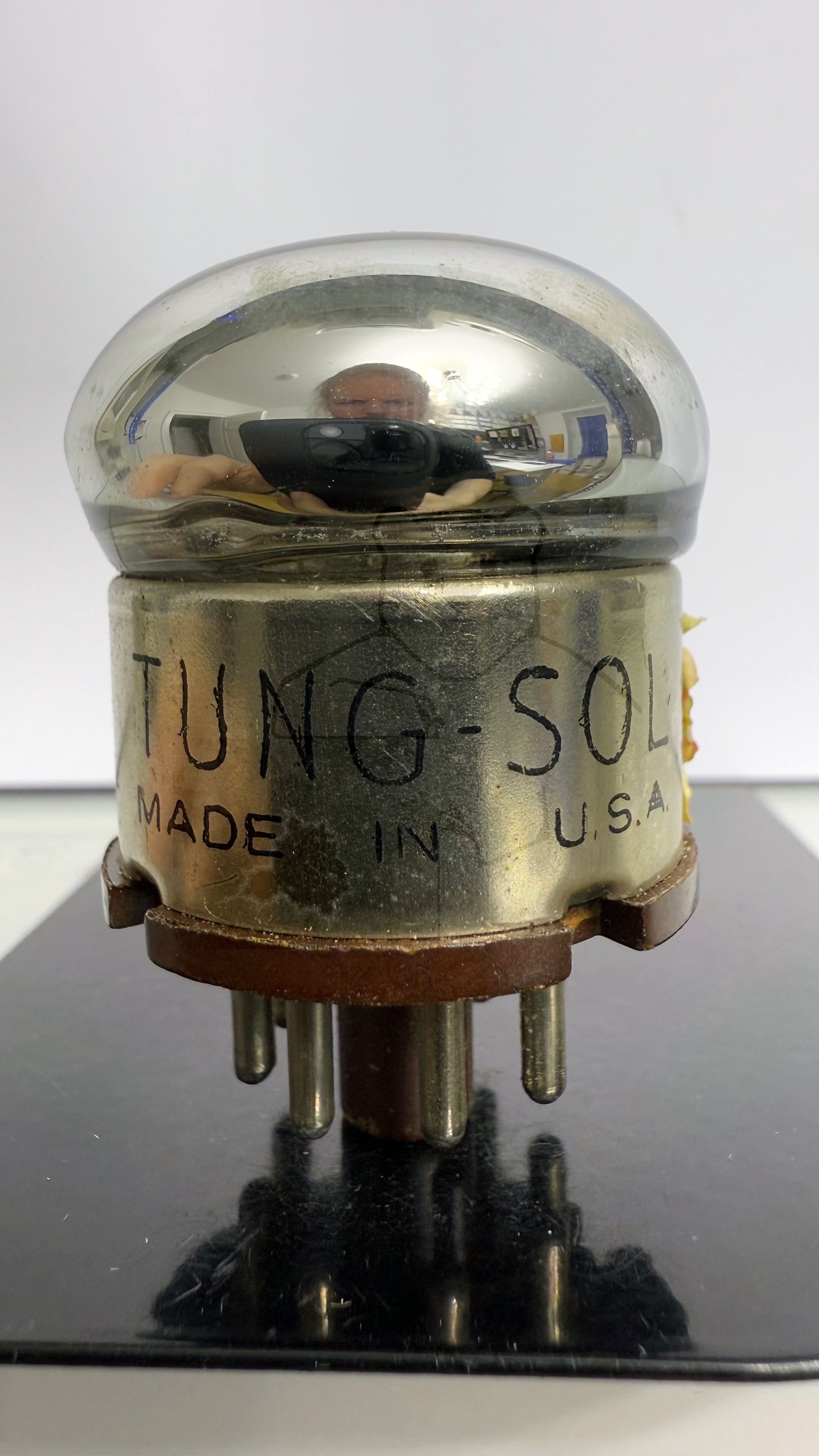

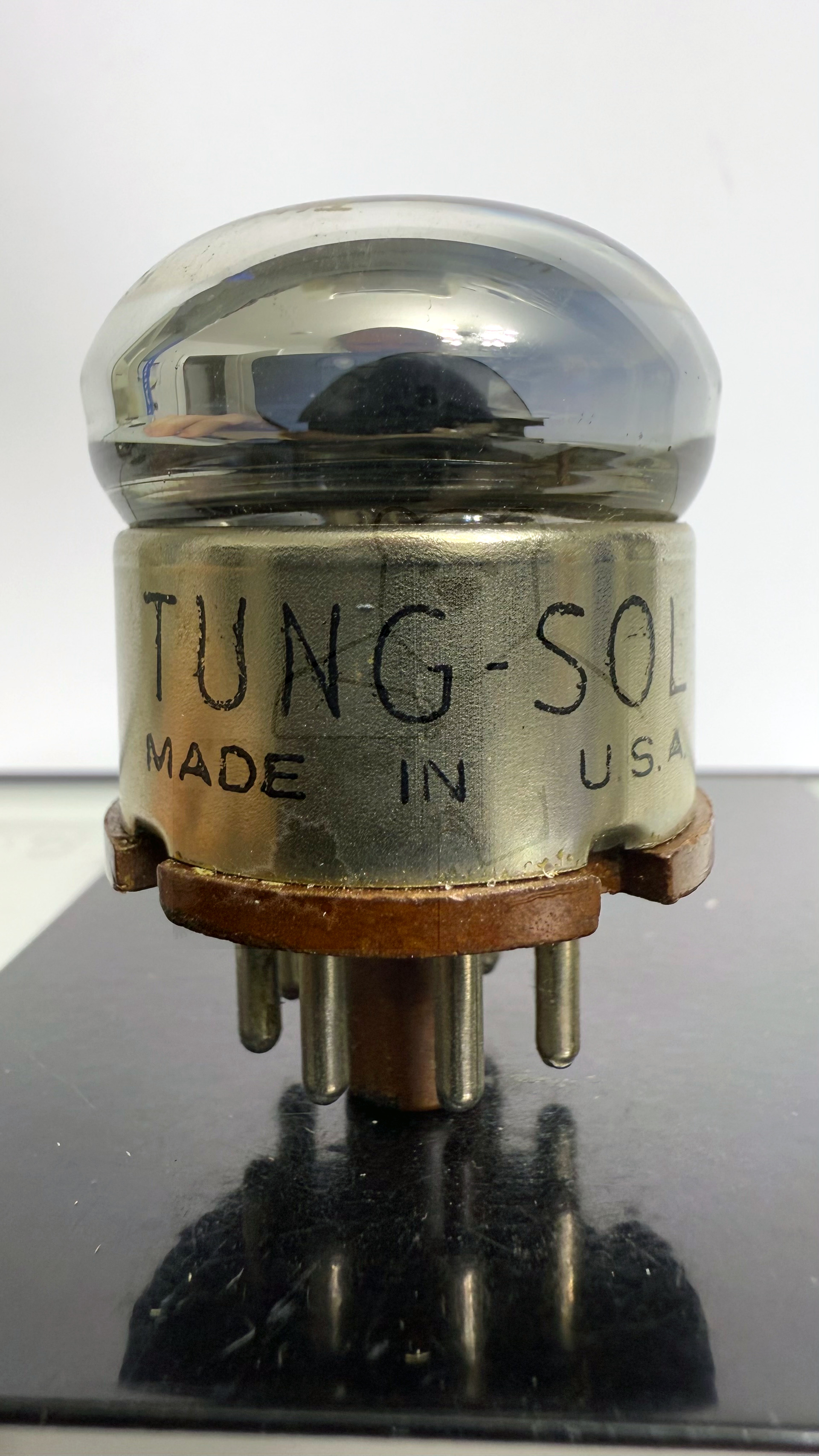

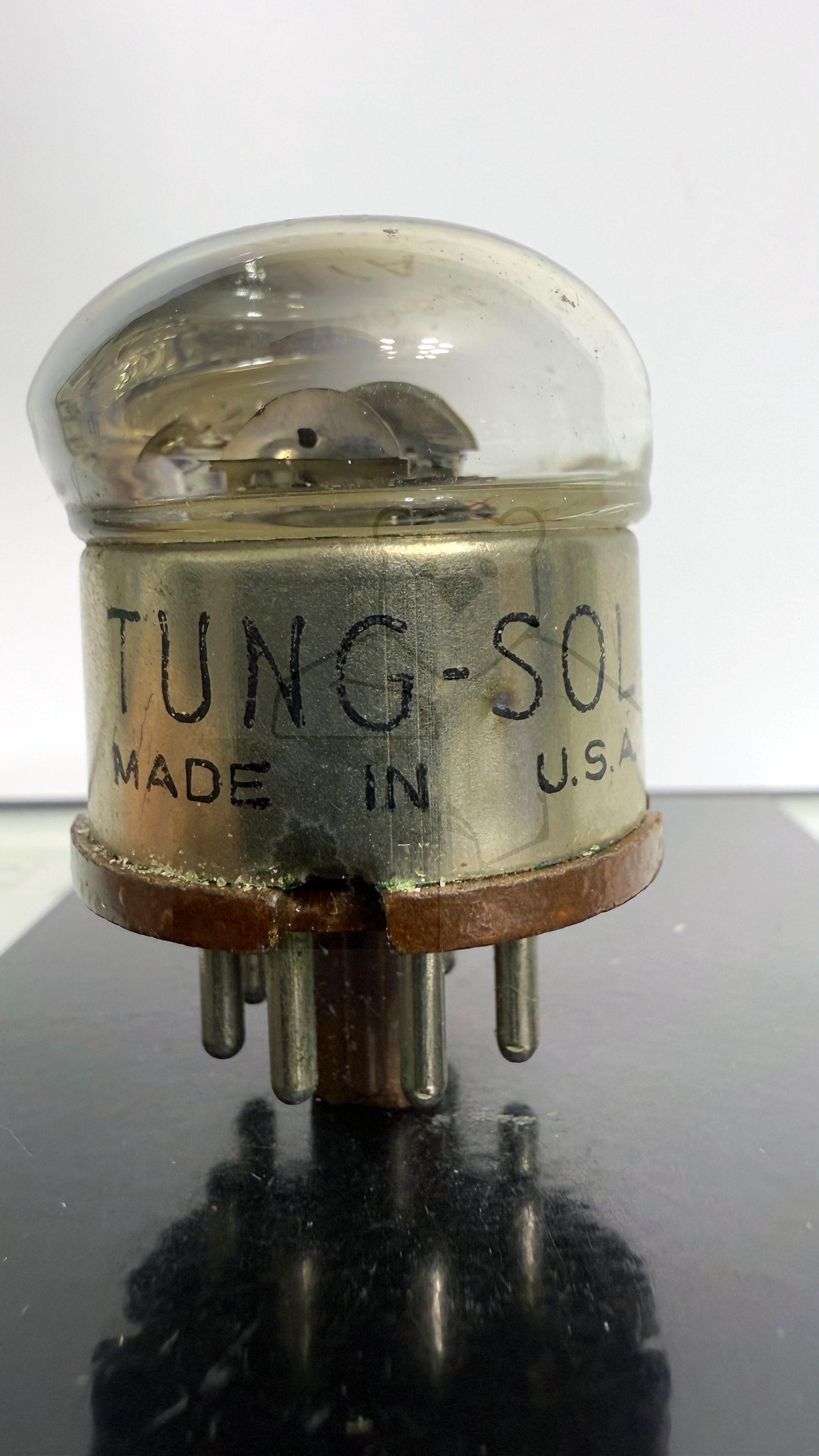

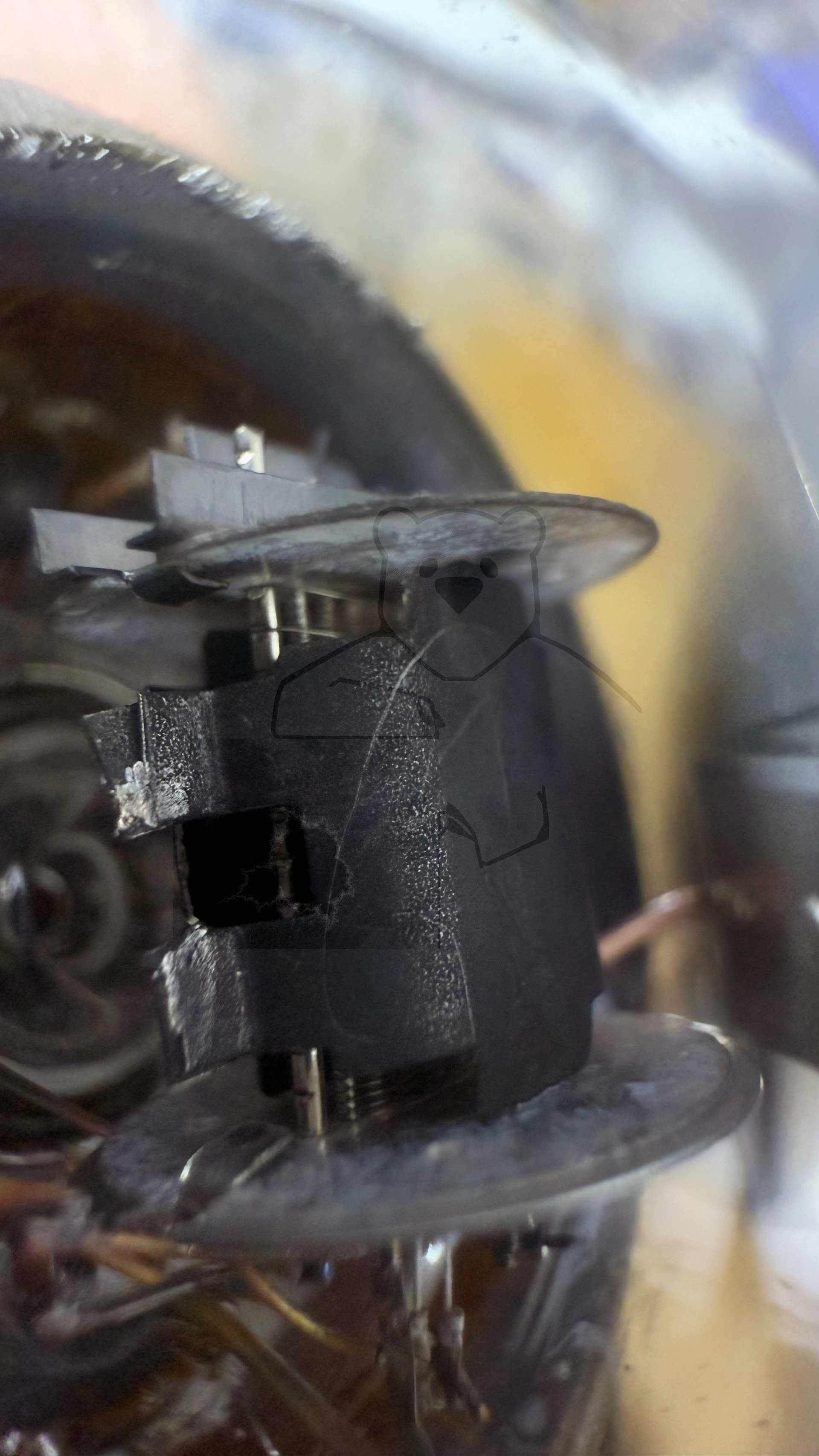

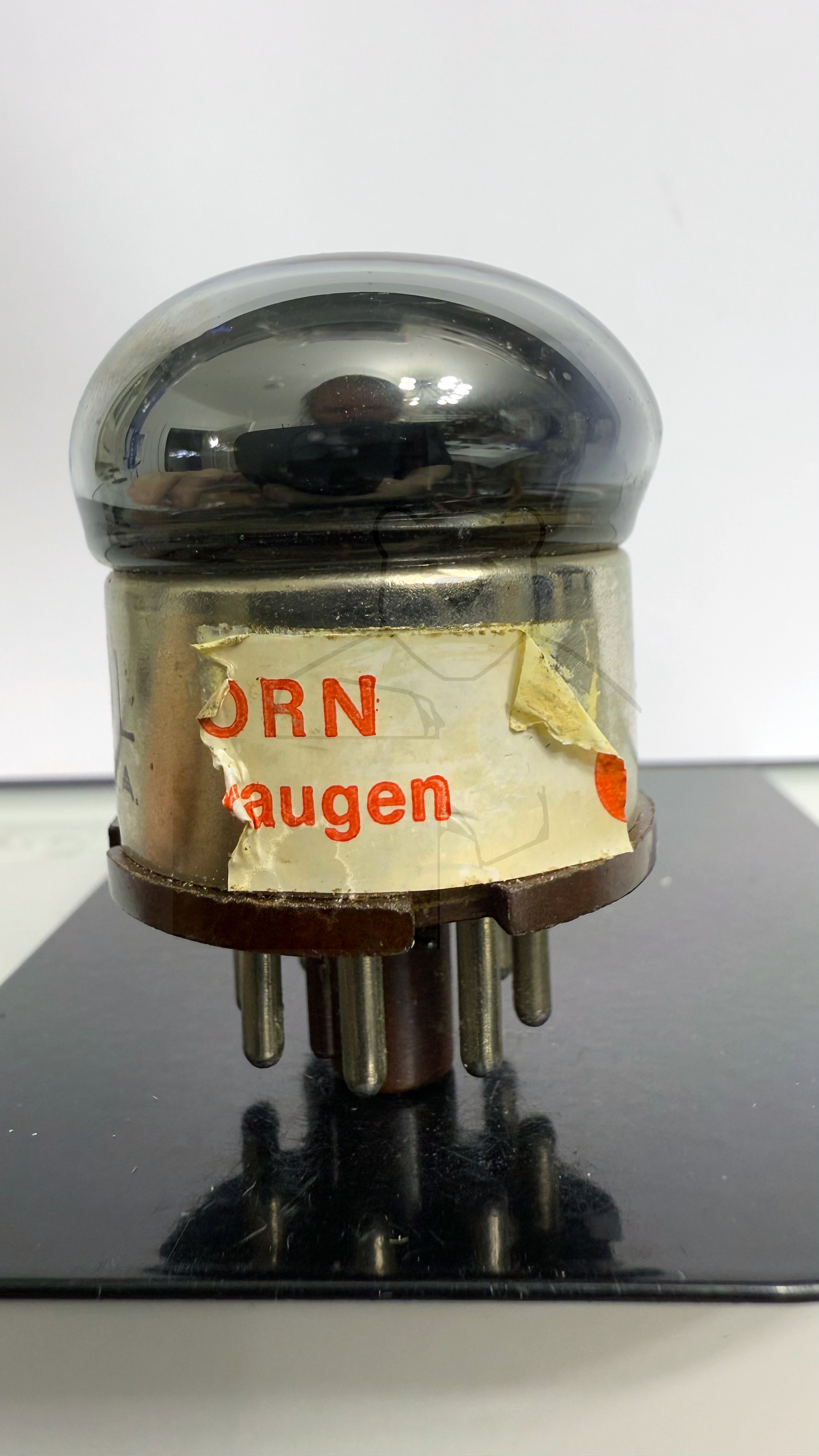

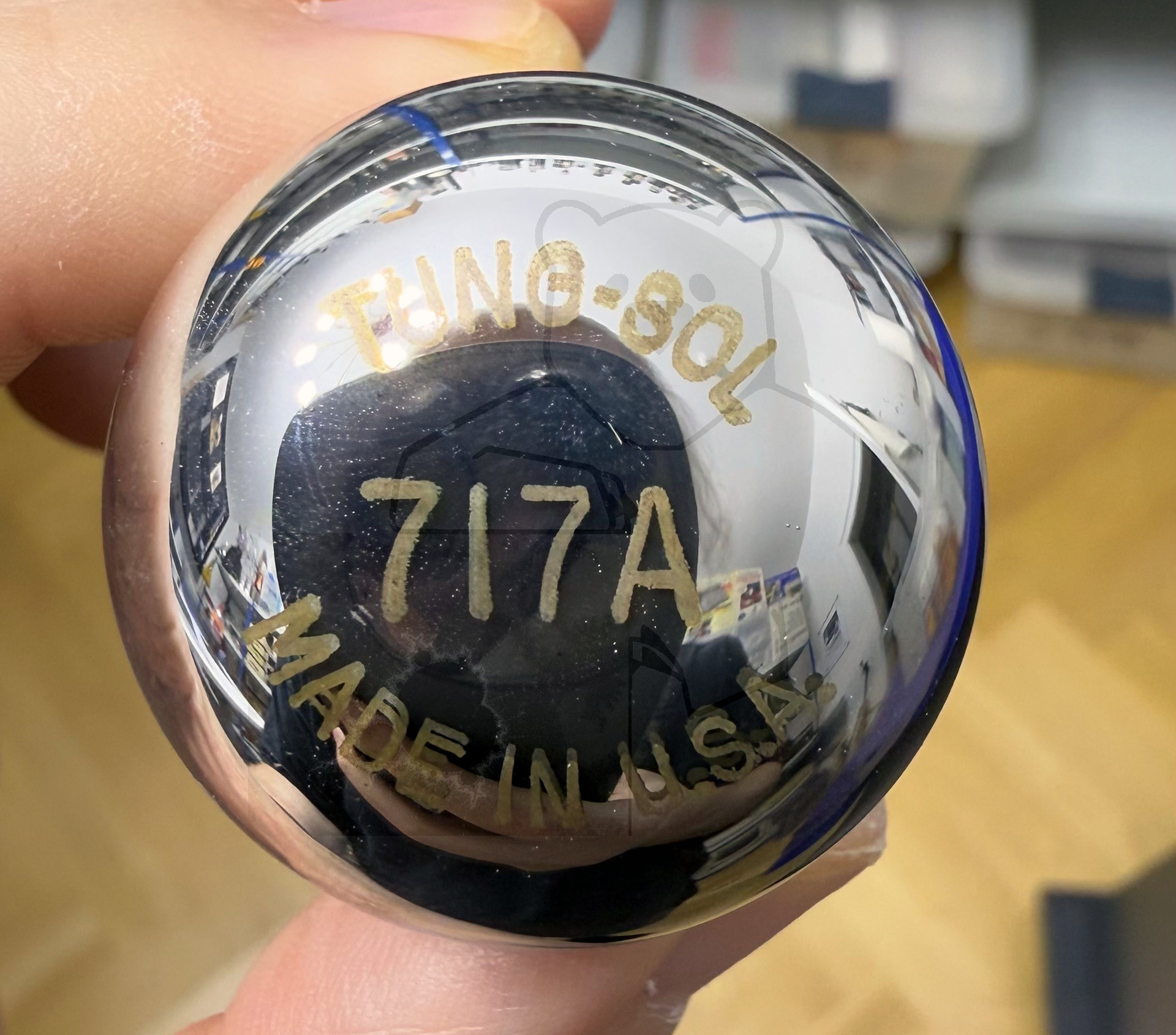

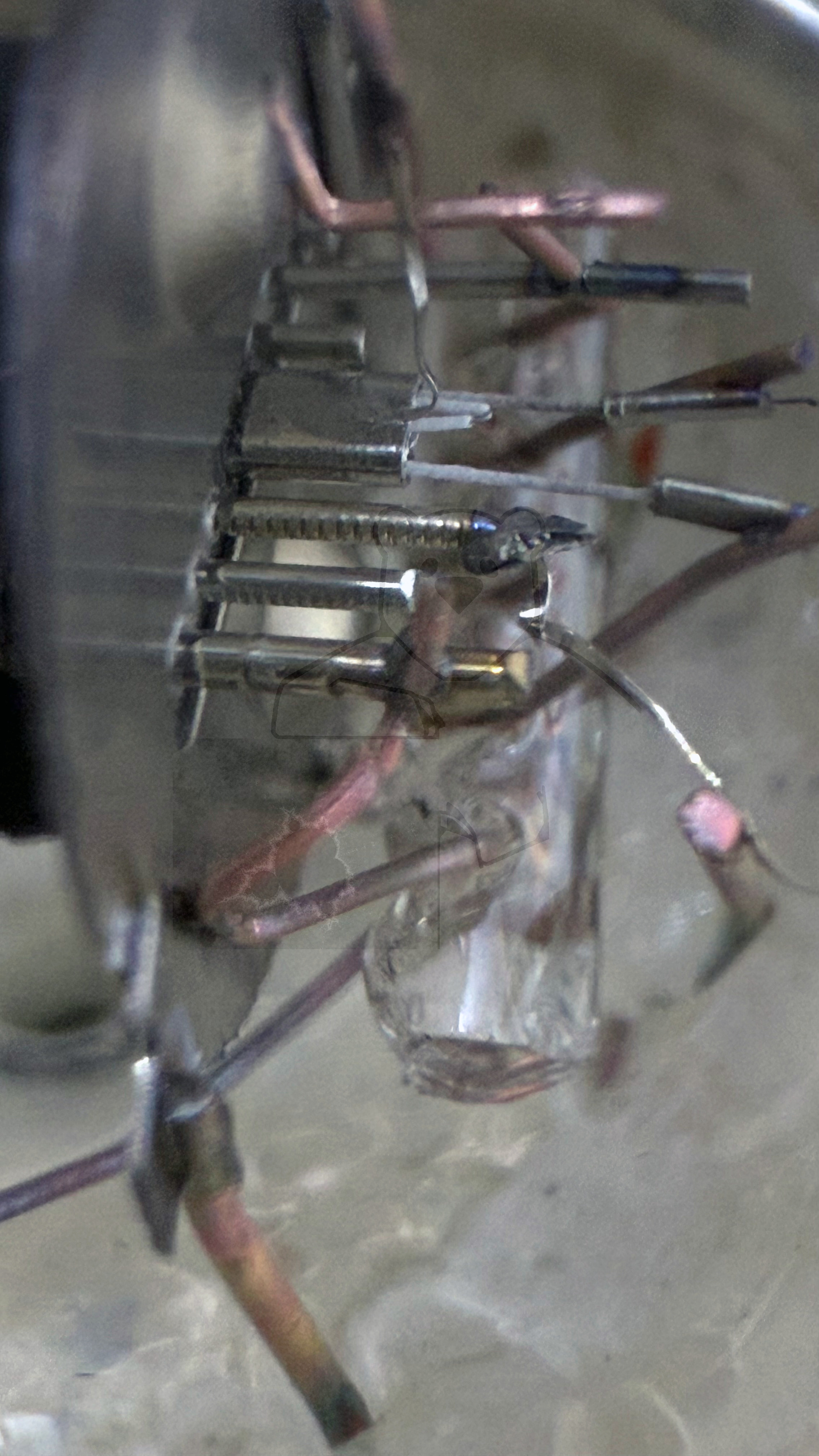

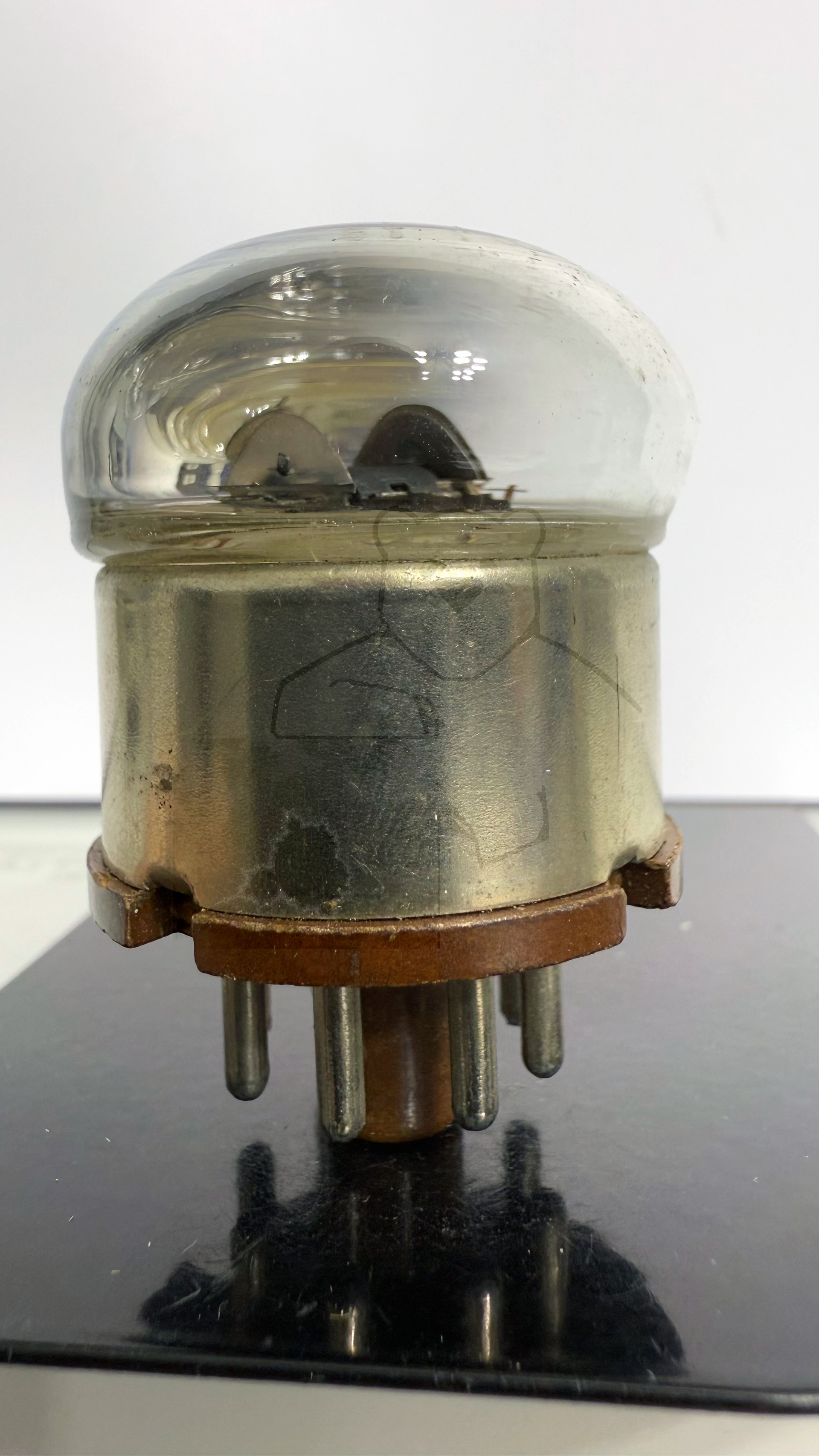

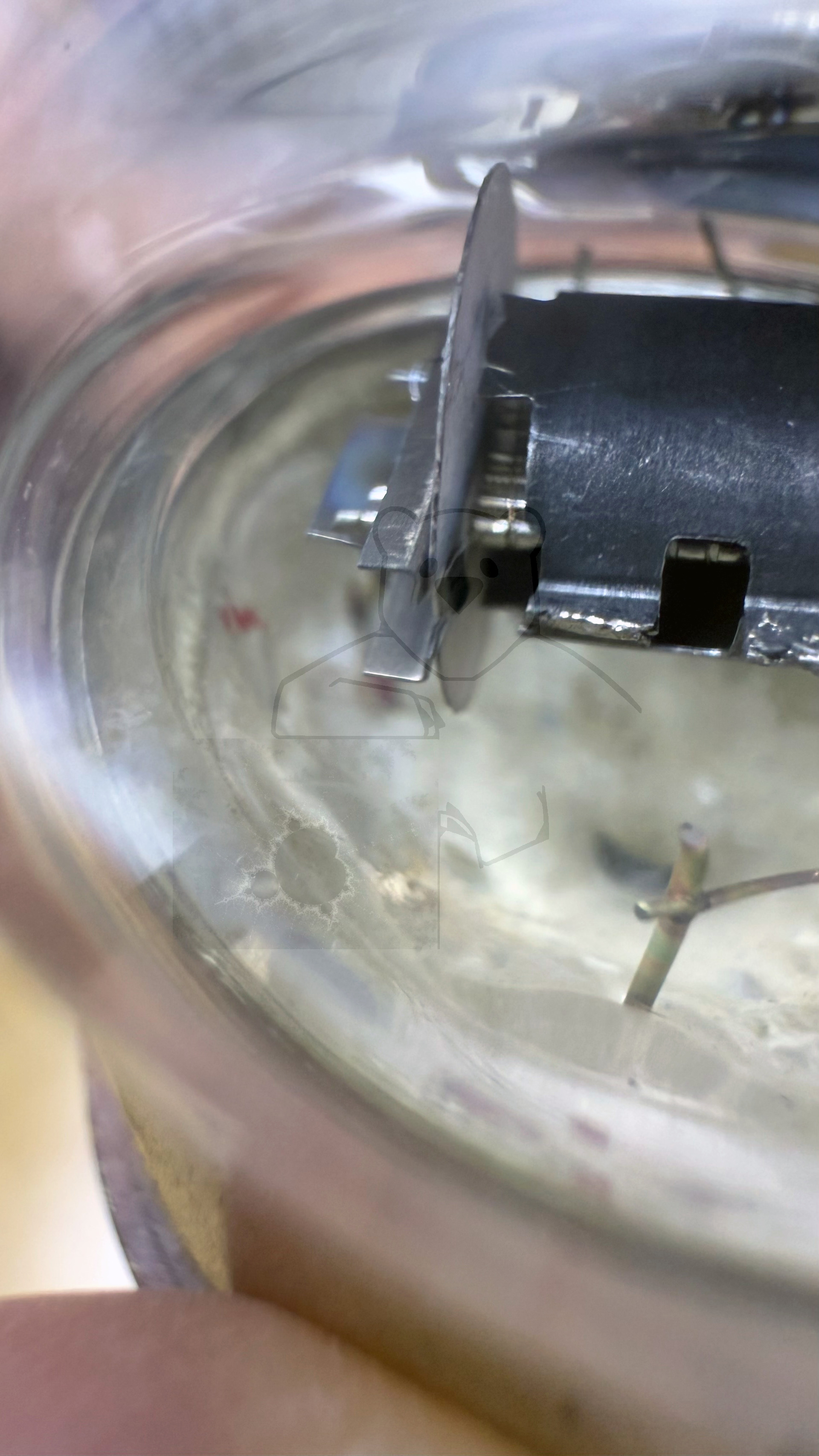

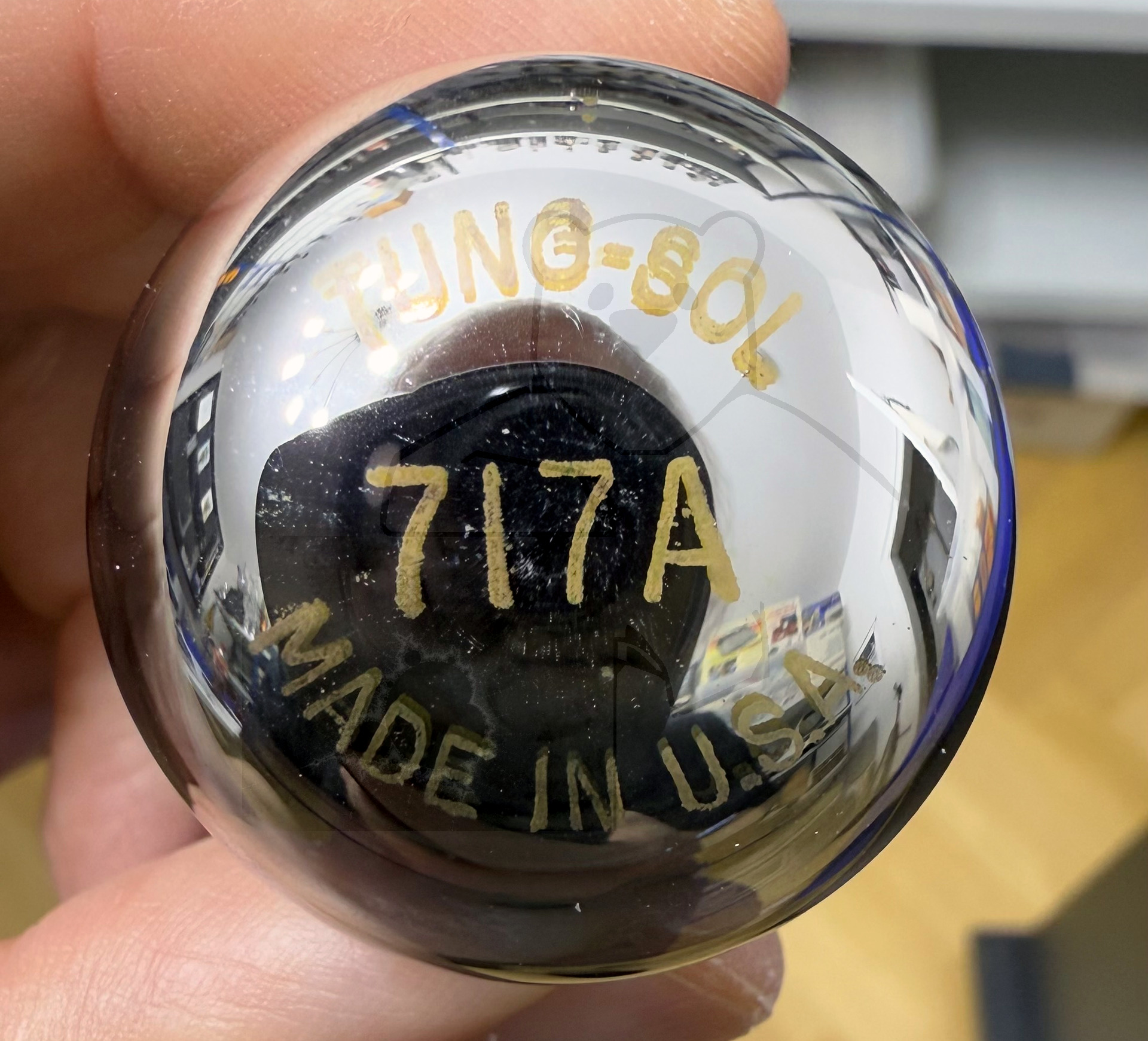

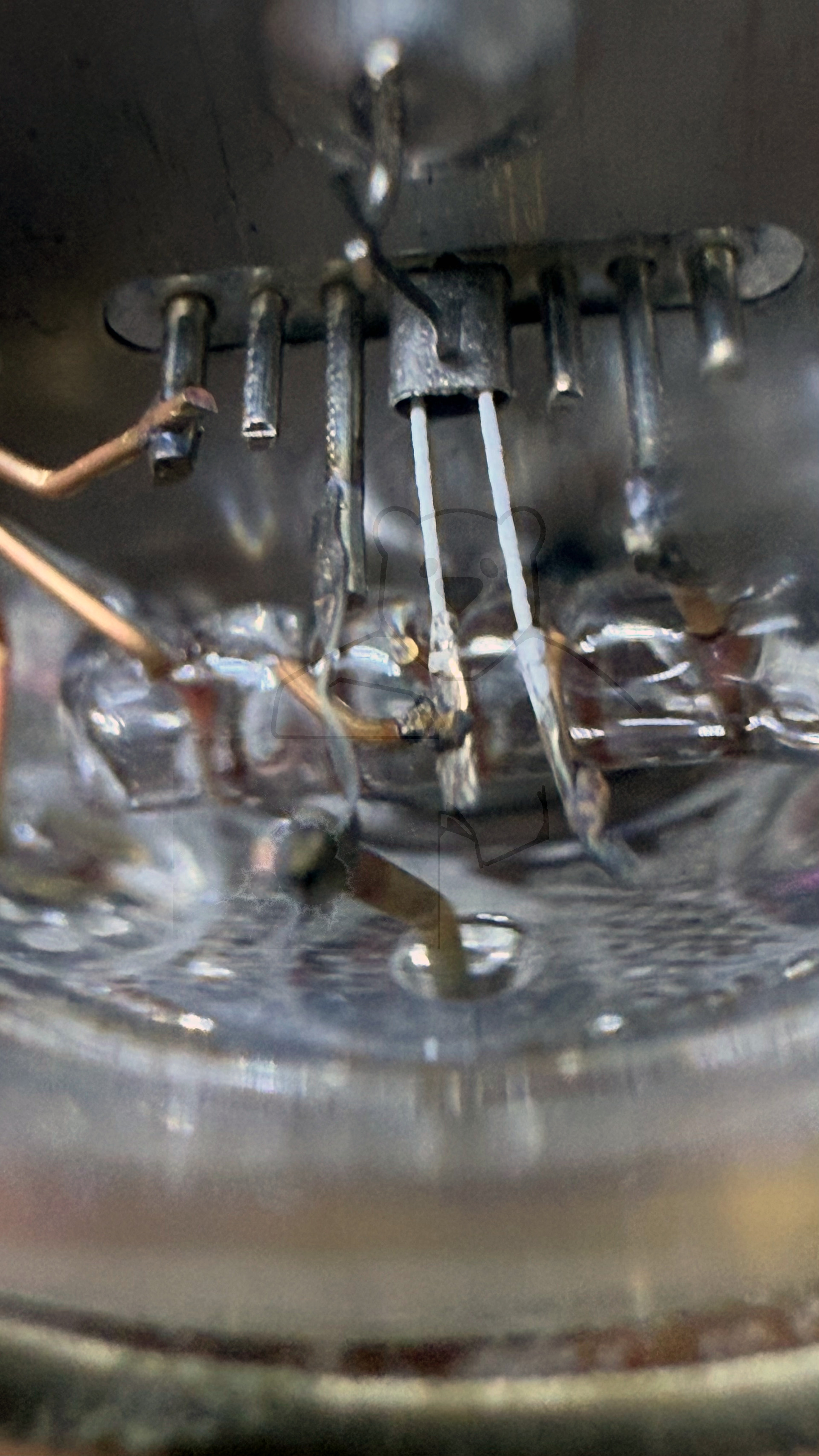

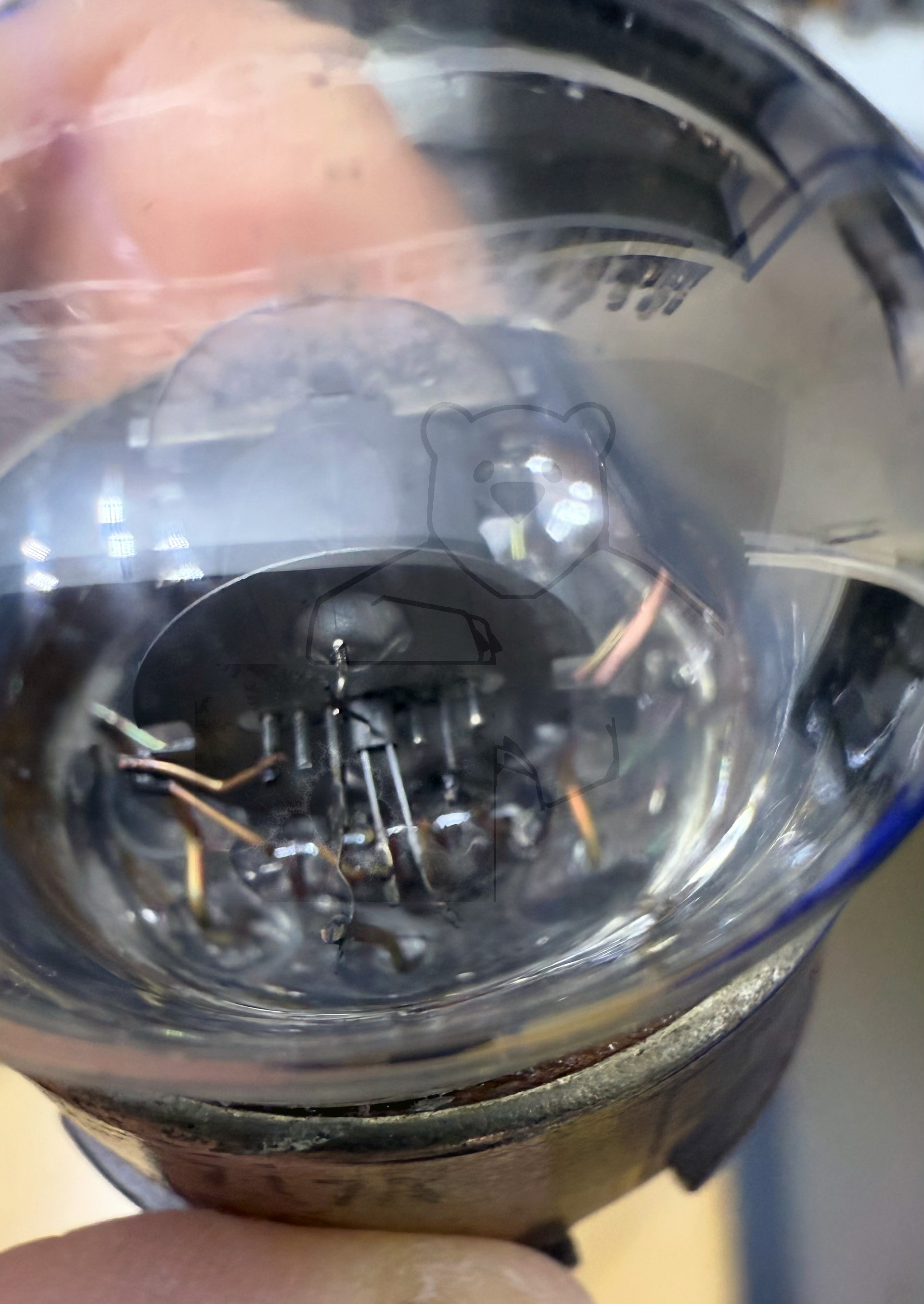

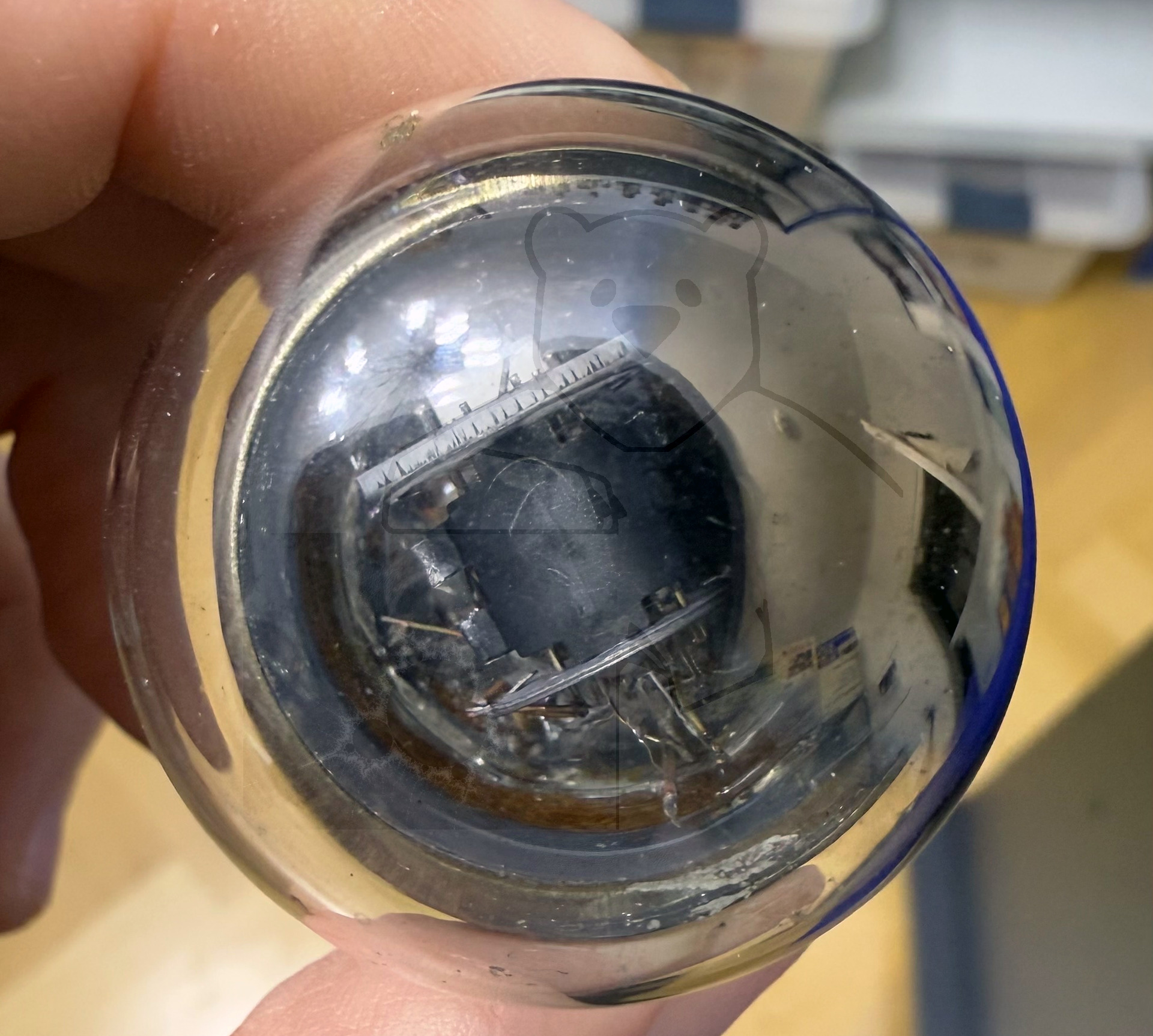

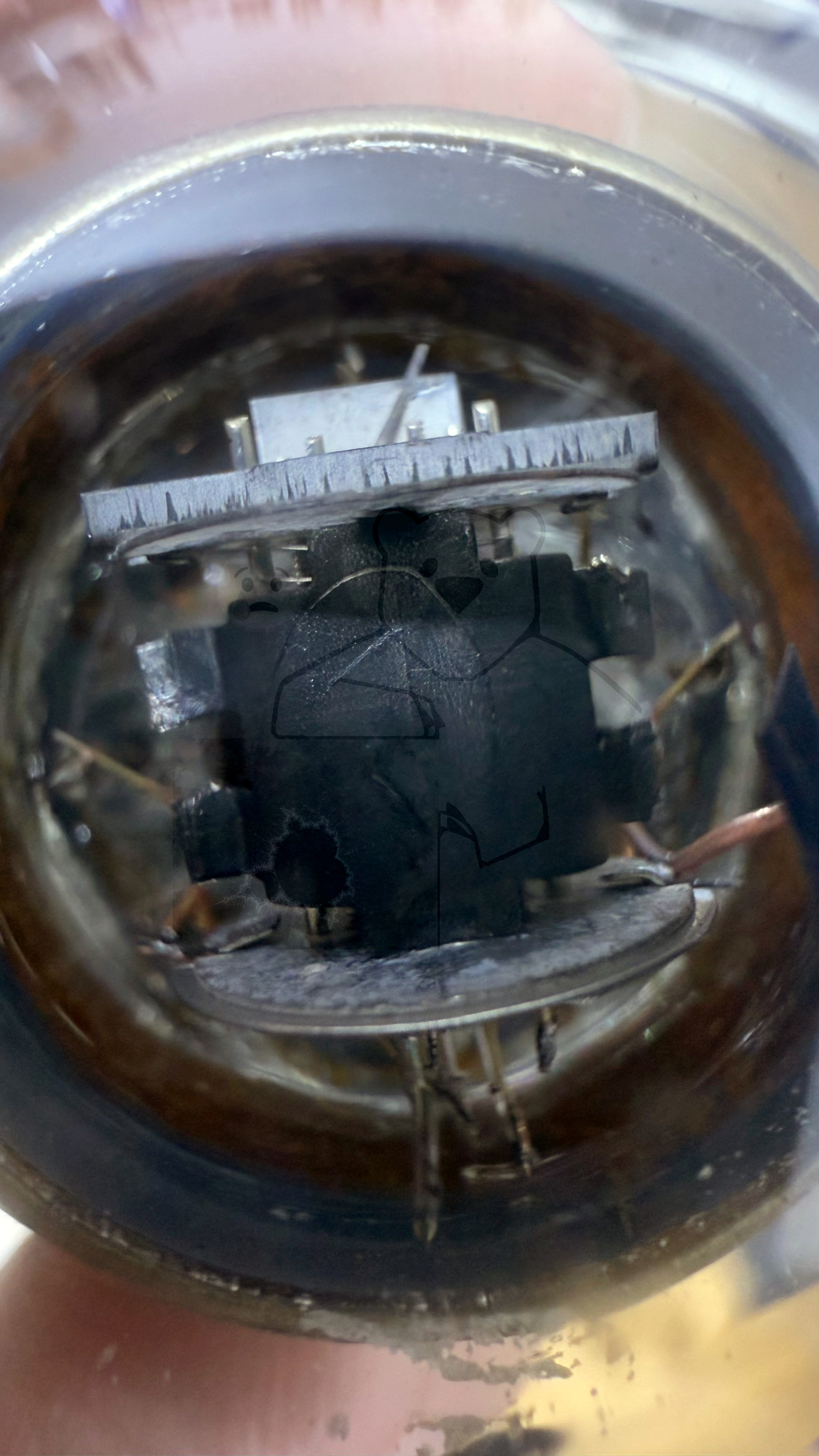

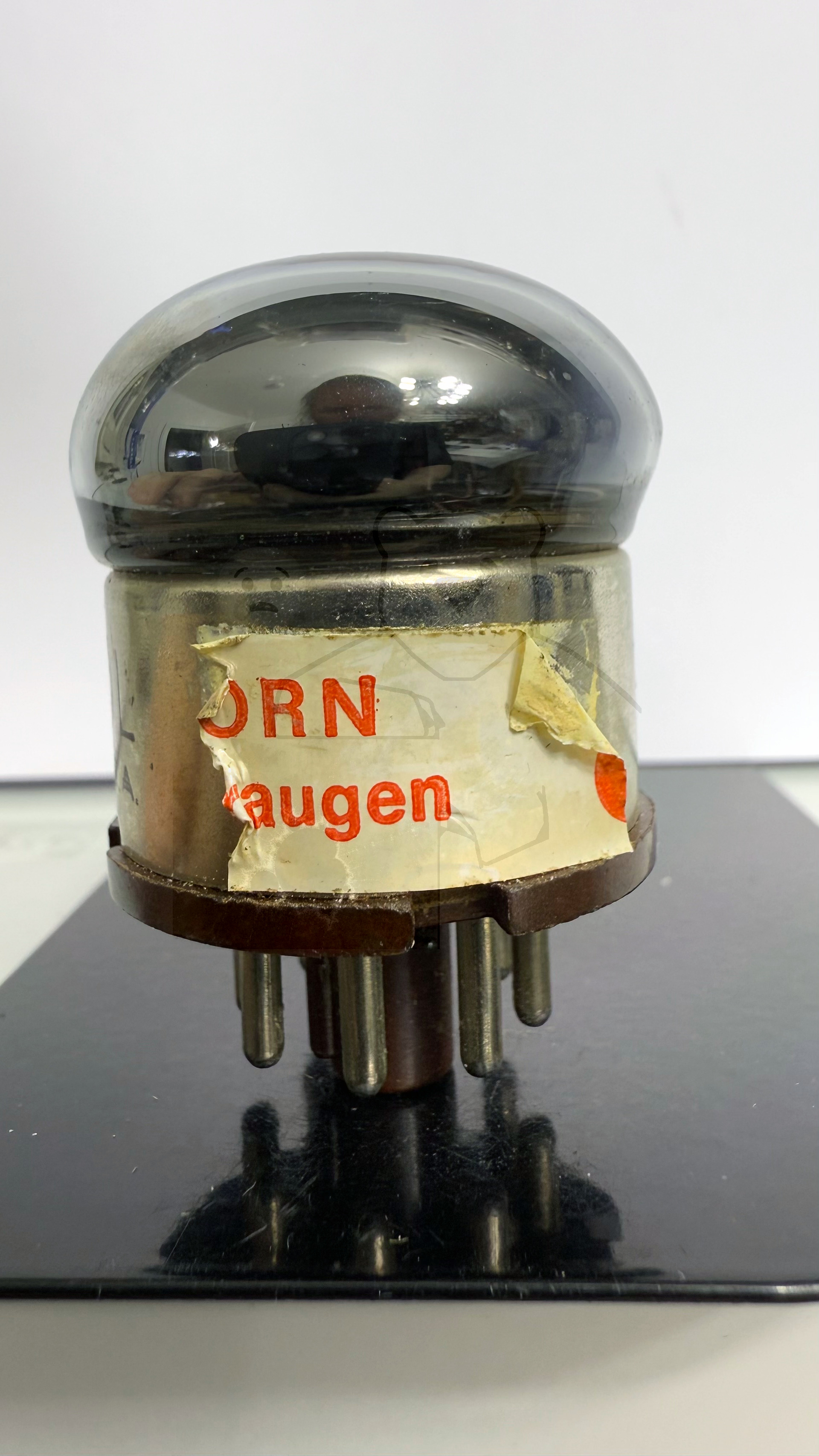

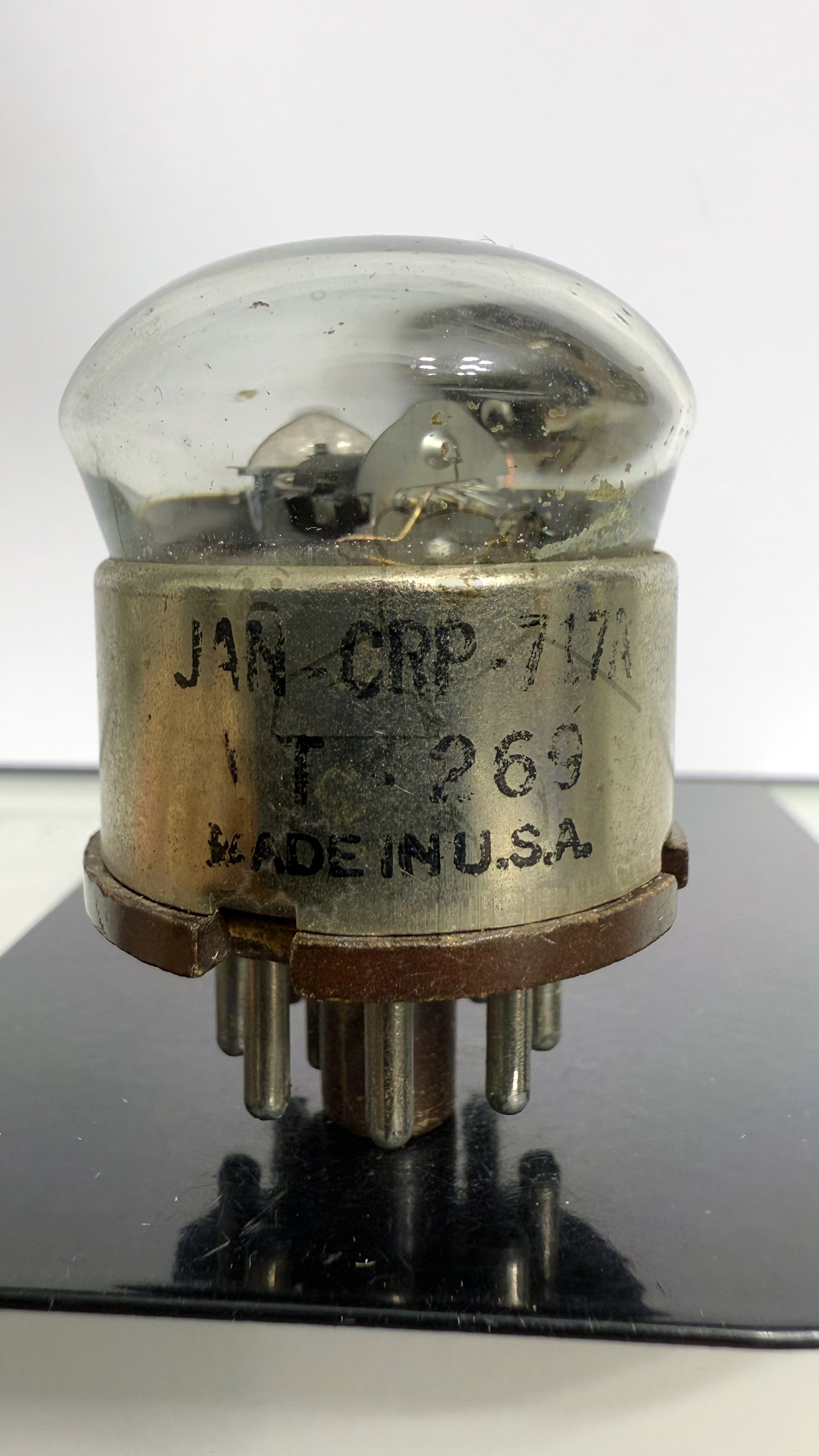

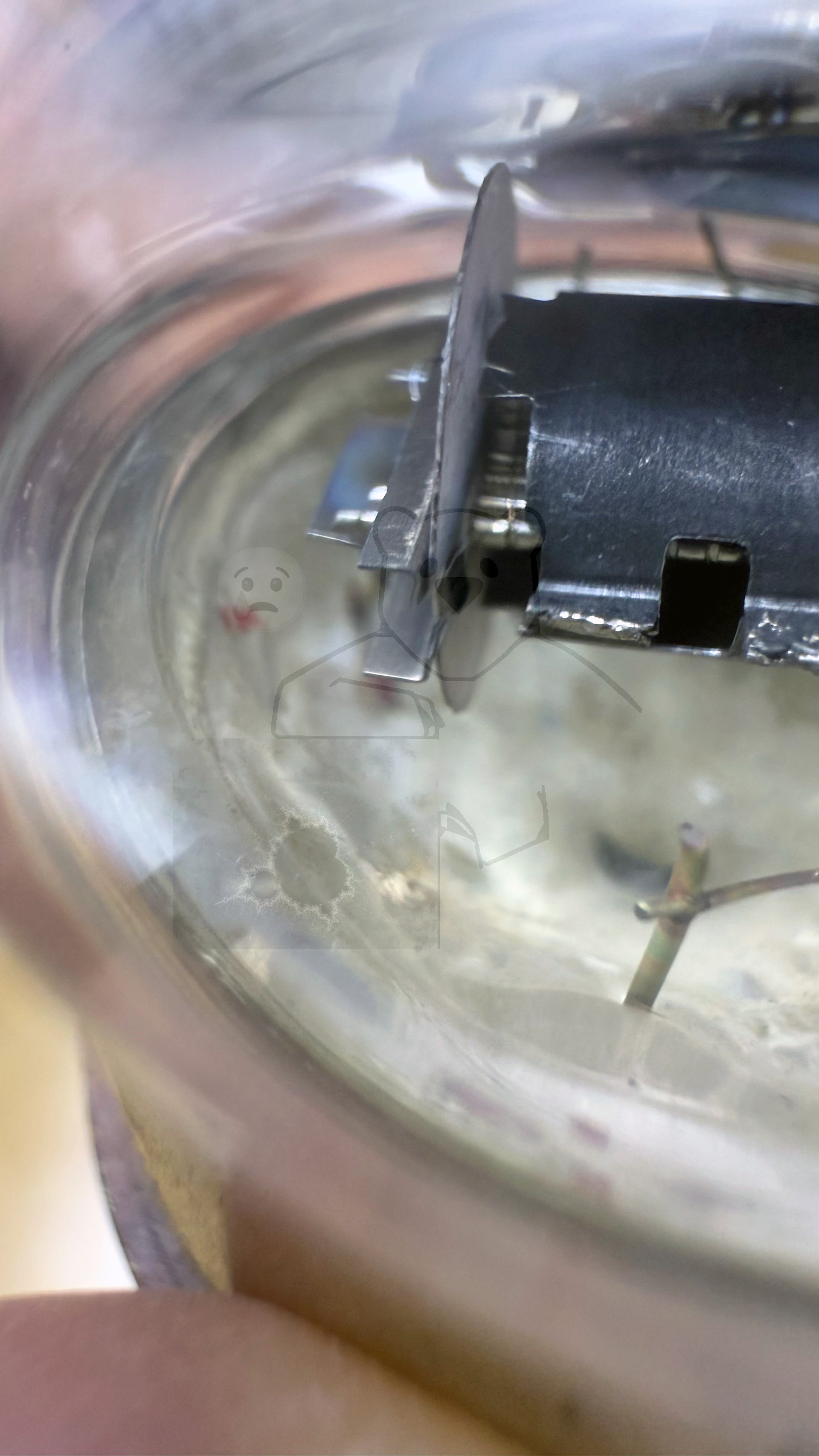

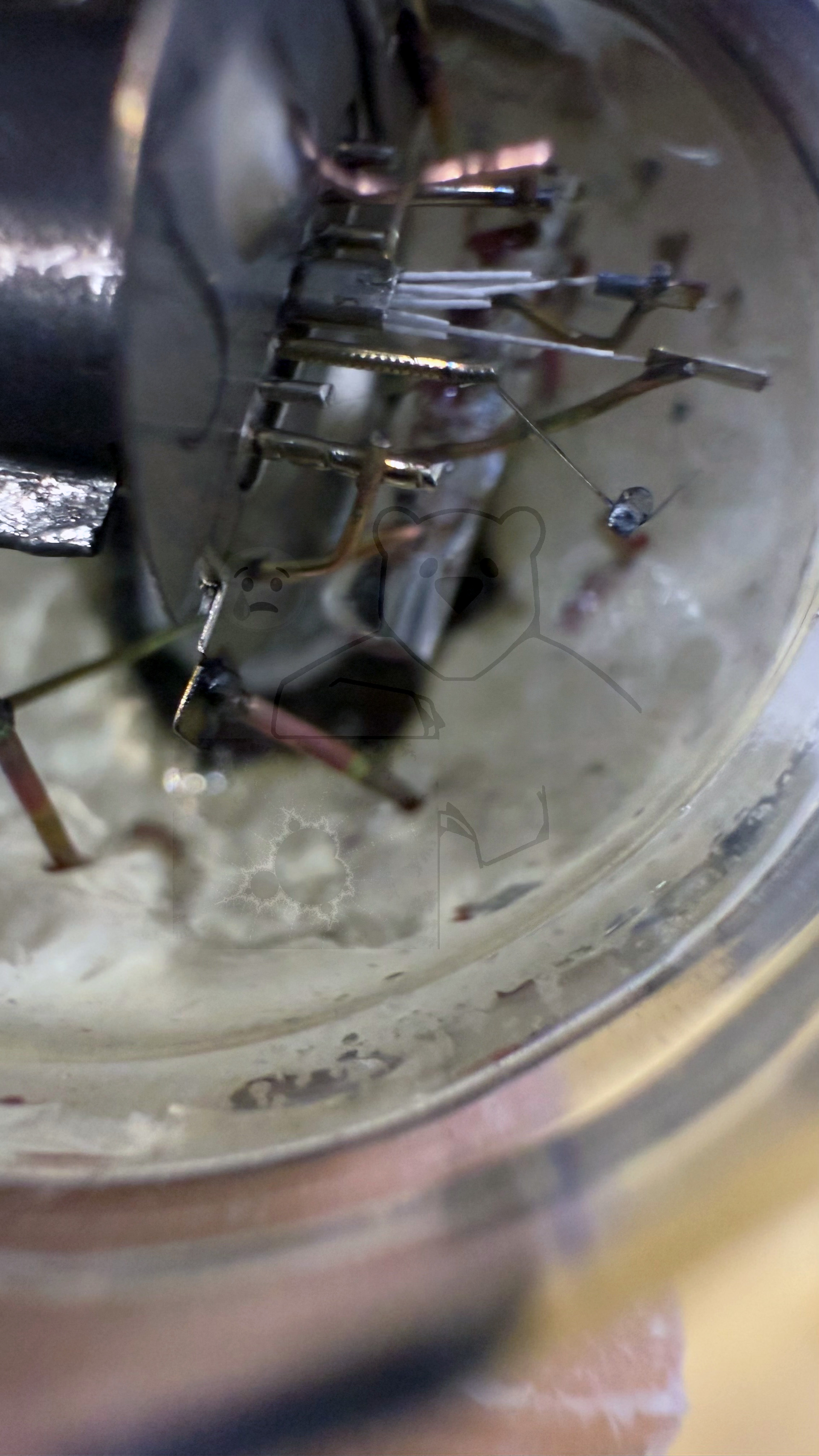

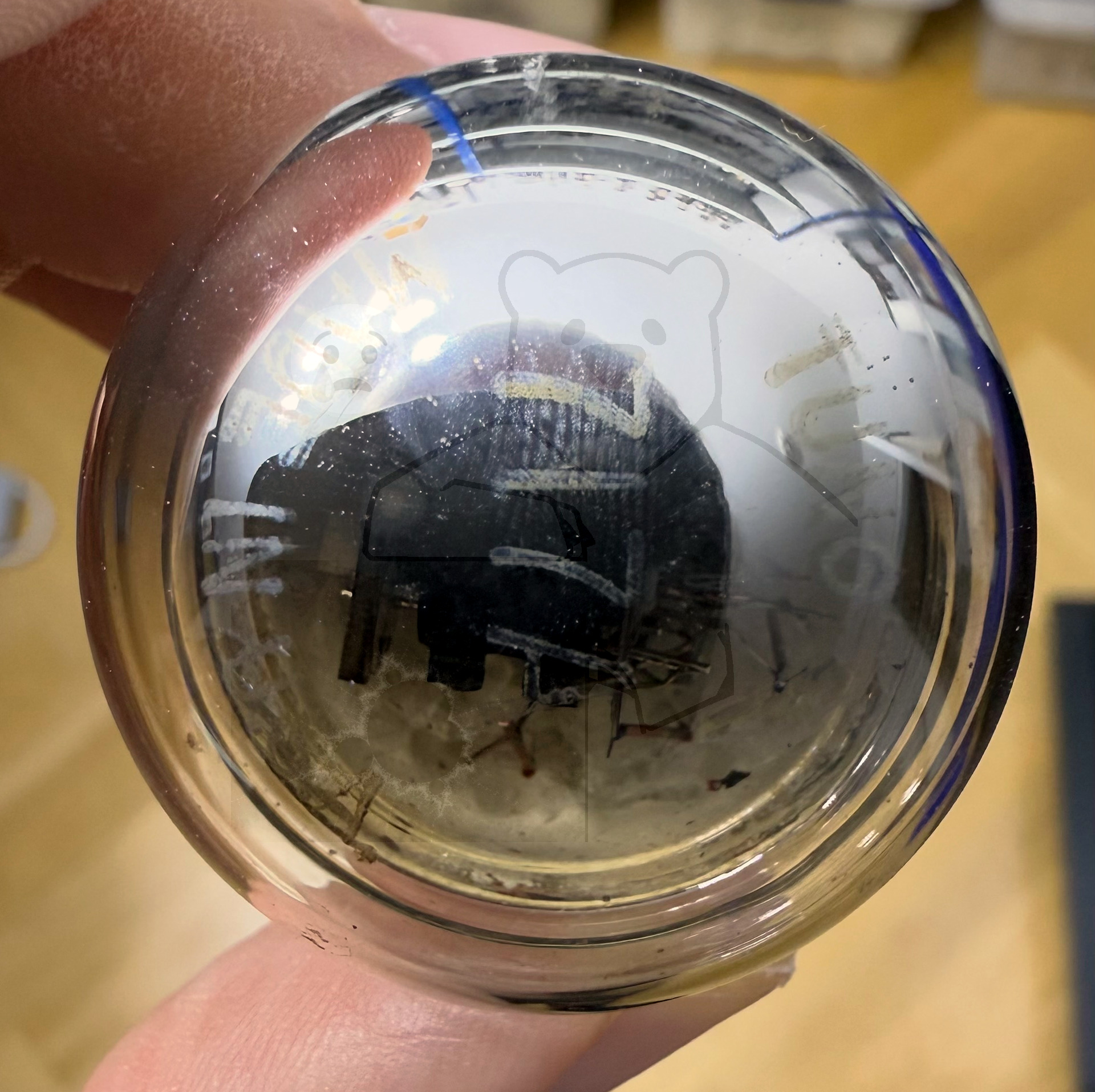

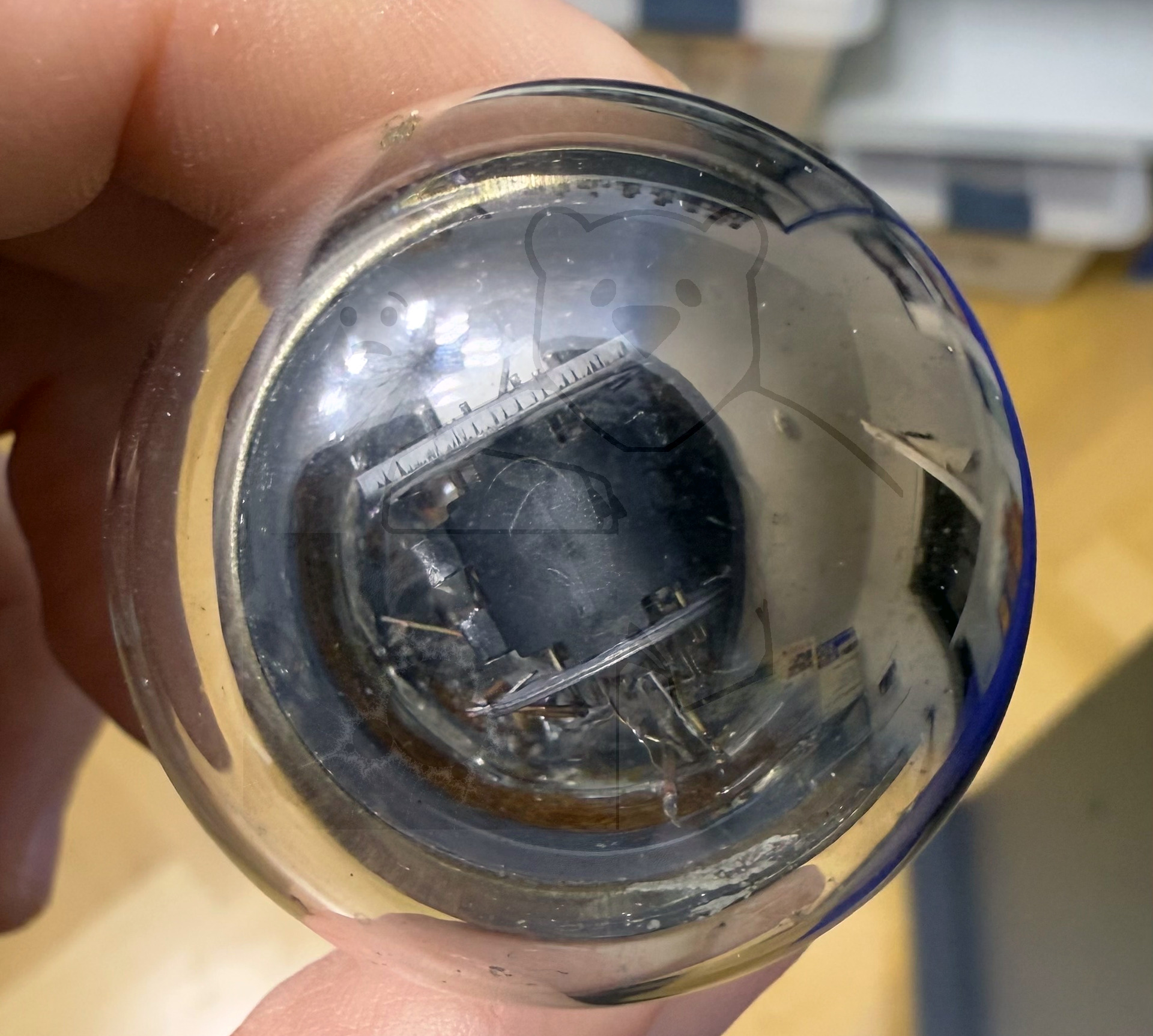

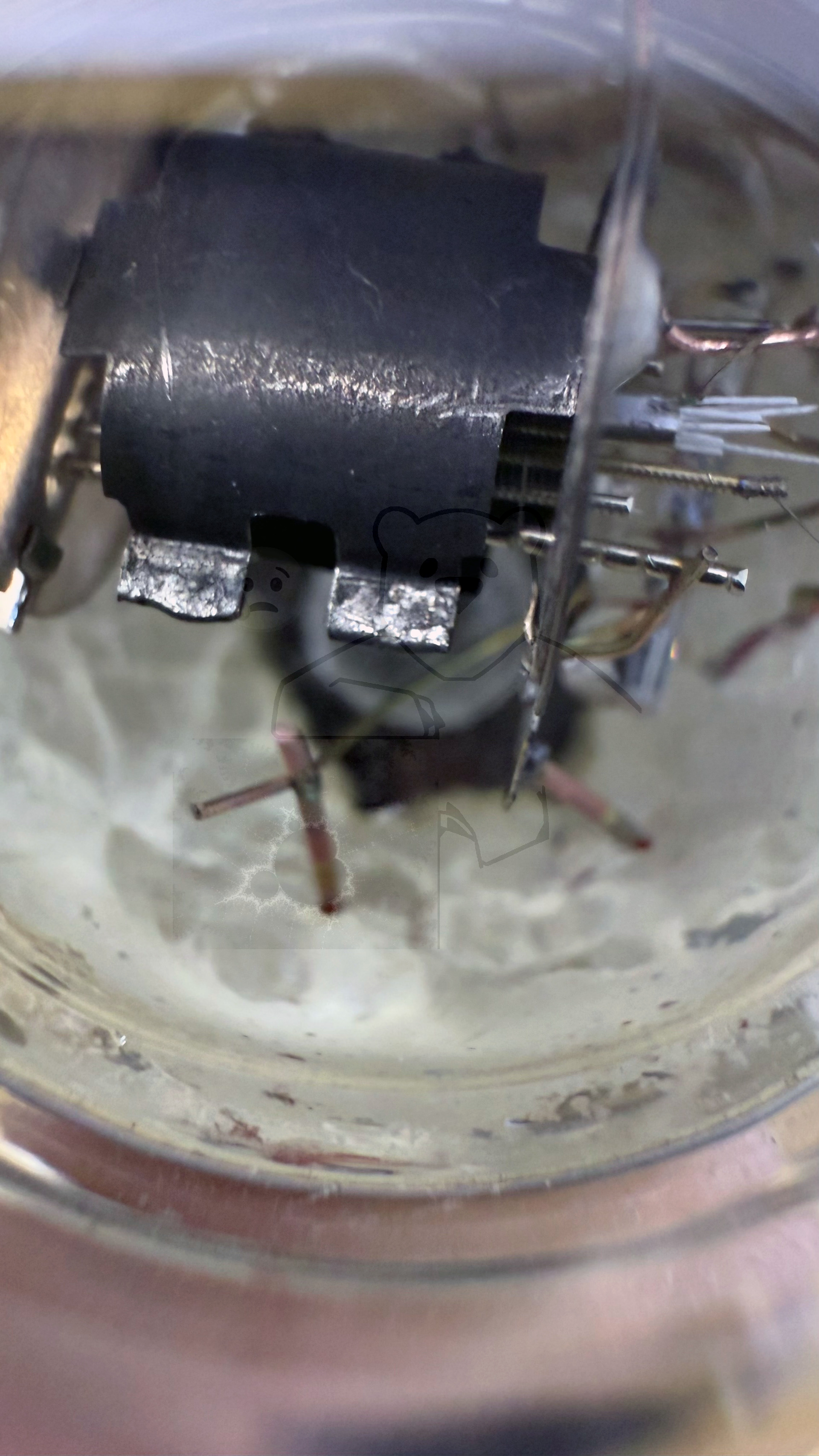

Daten und Bilder der Röhre: 717A

🔎 Beschreibung der Röhre: 717A

Name	717A

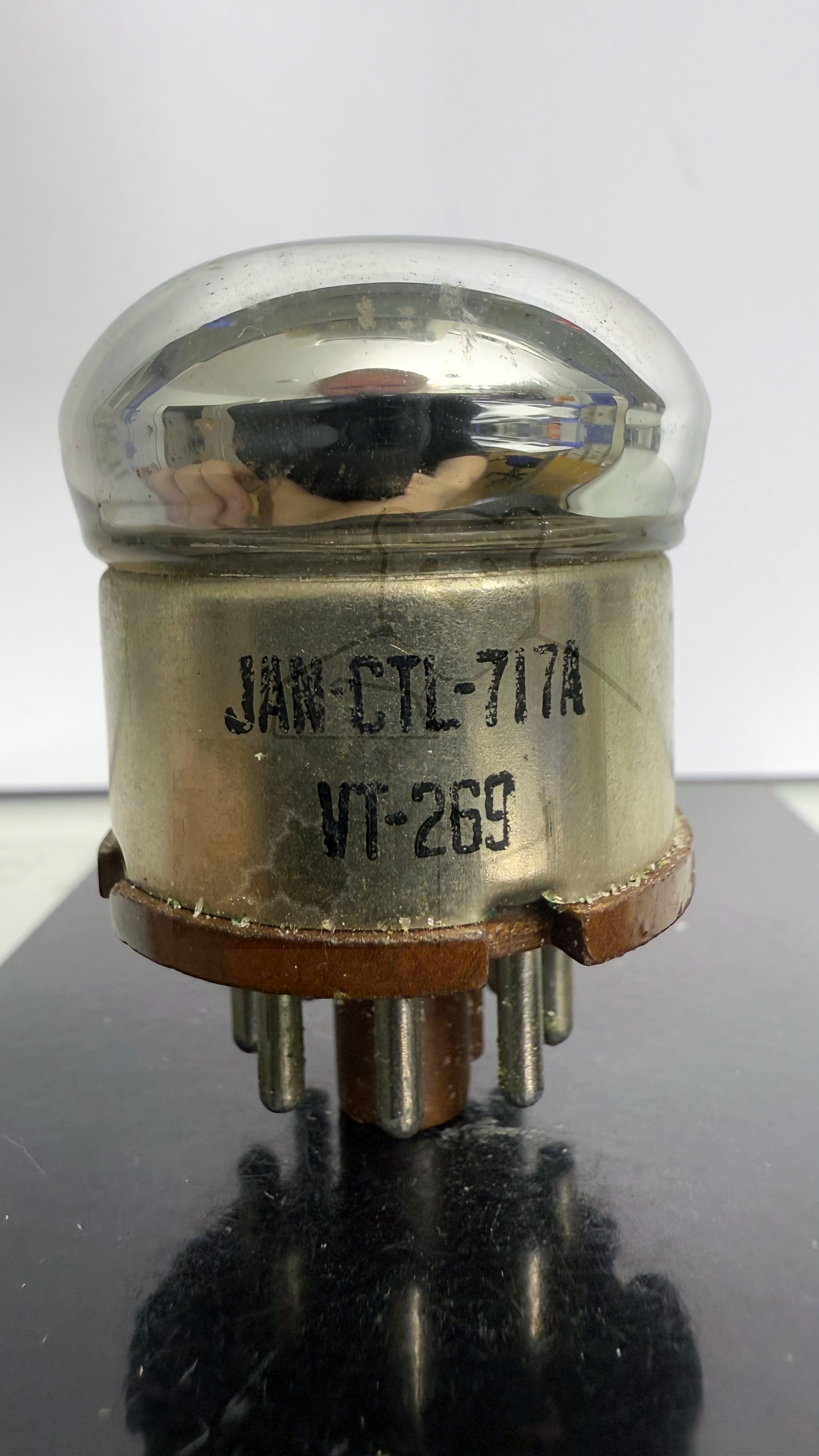

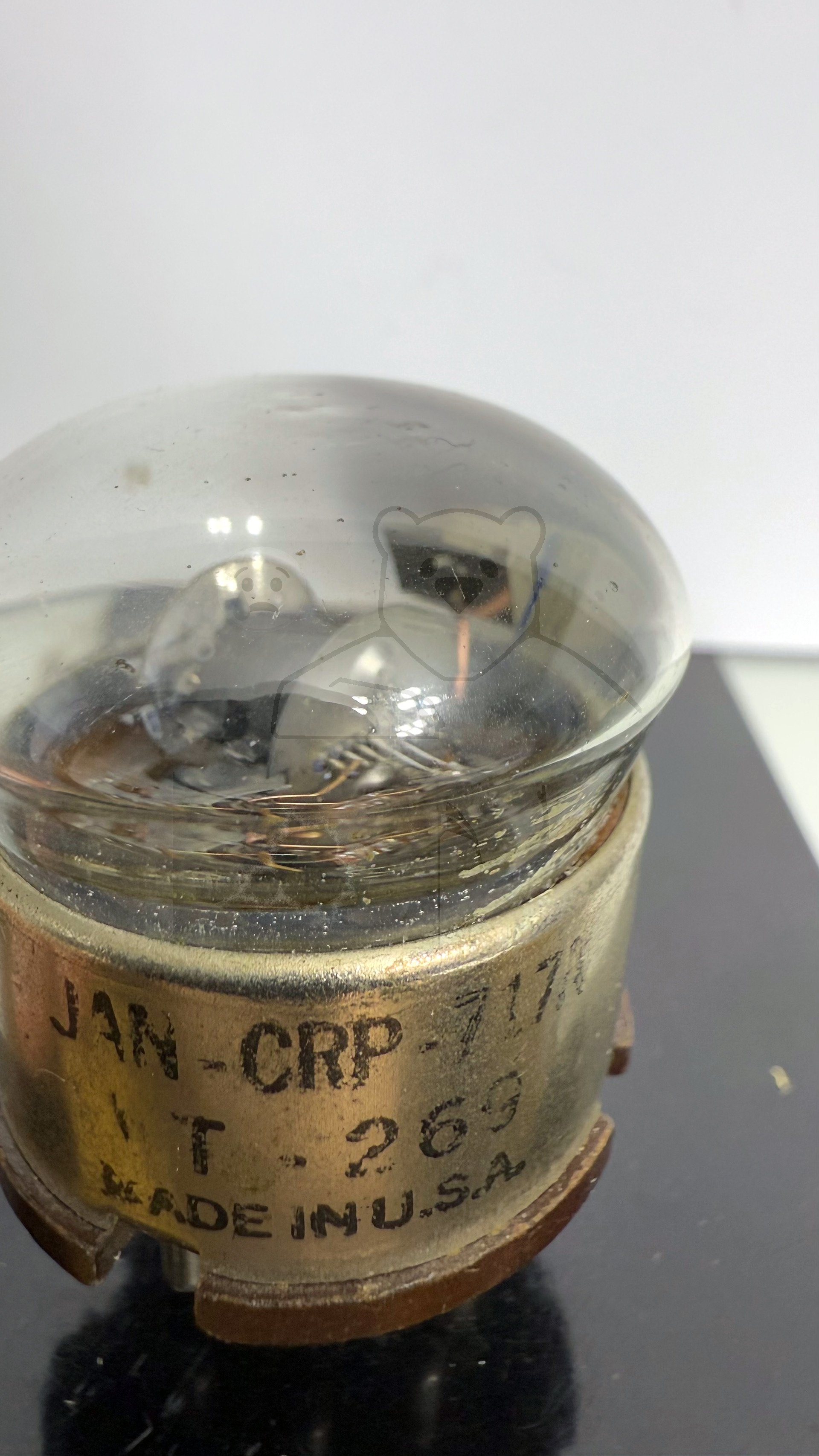

Vergleichsname	VT-269
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt

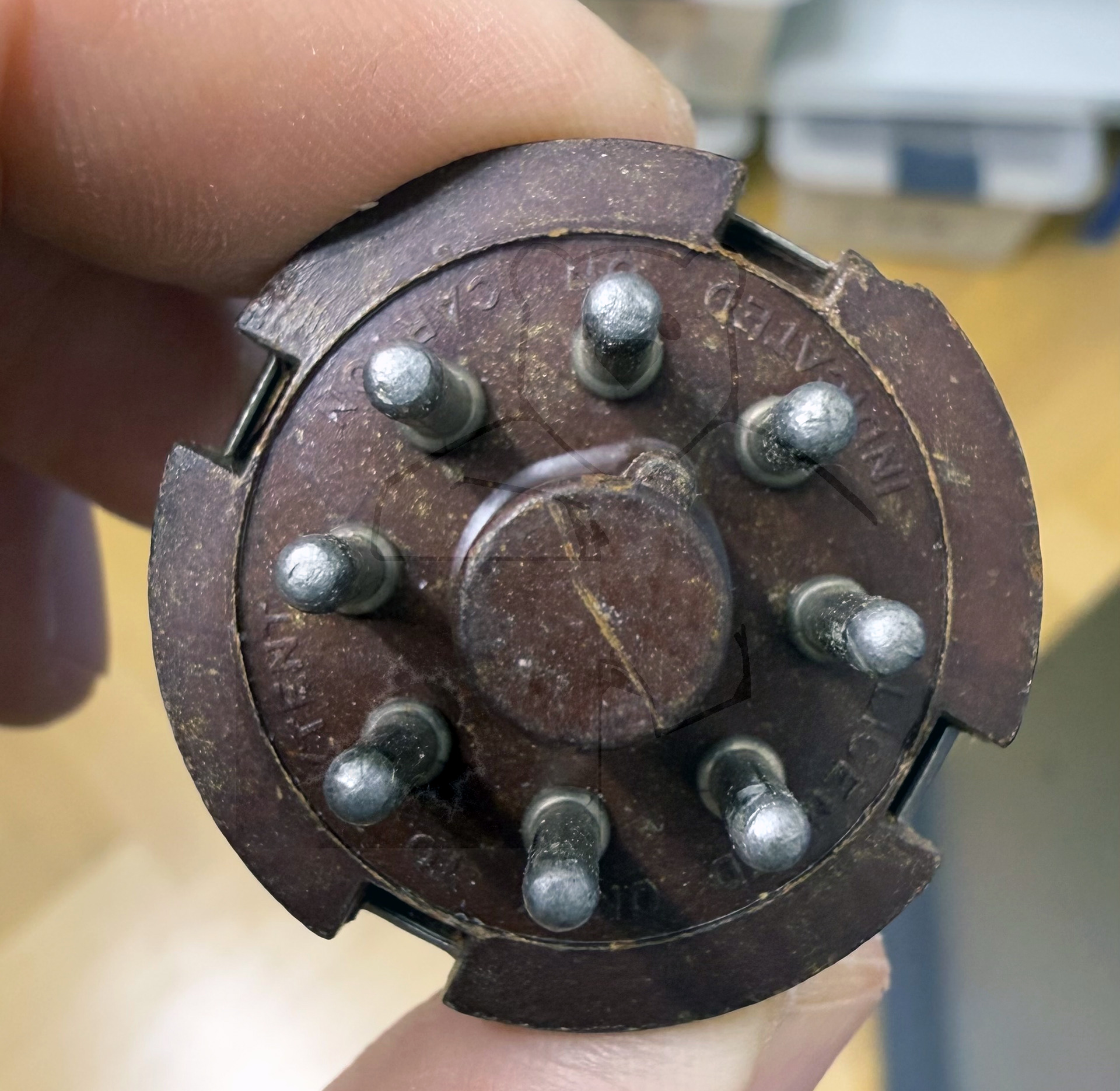

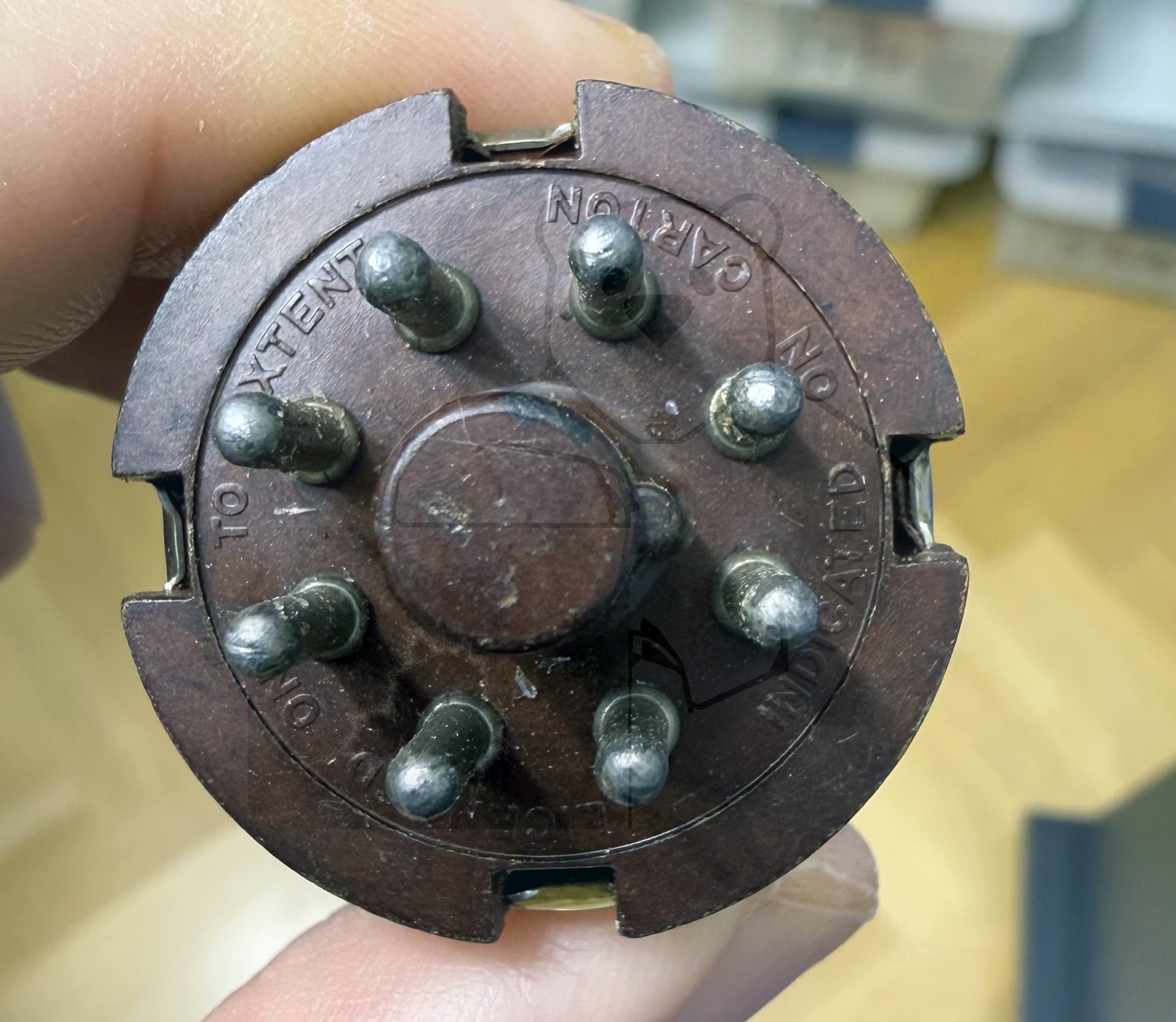

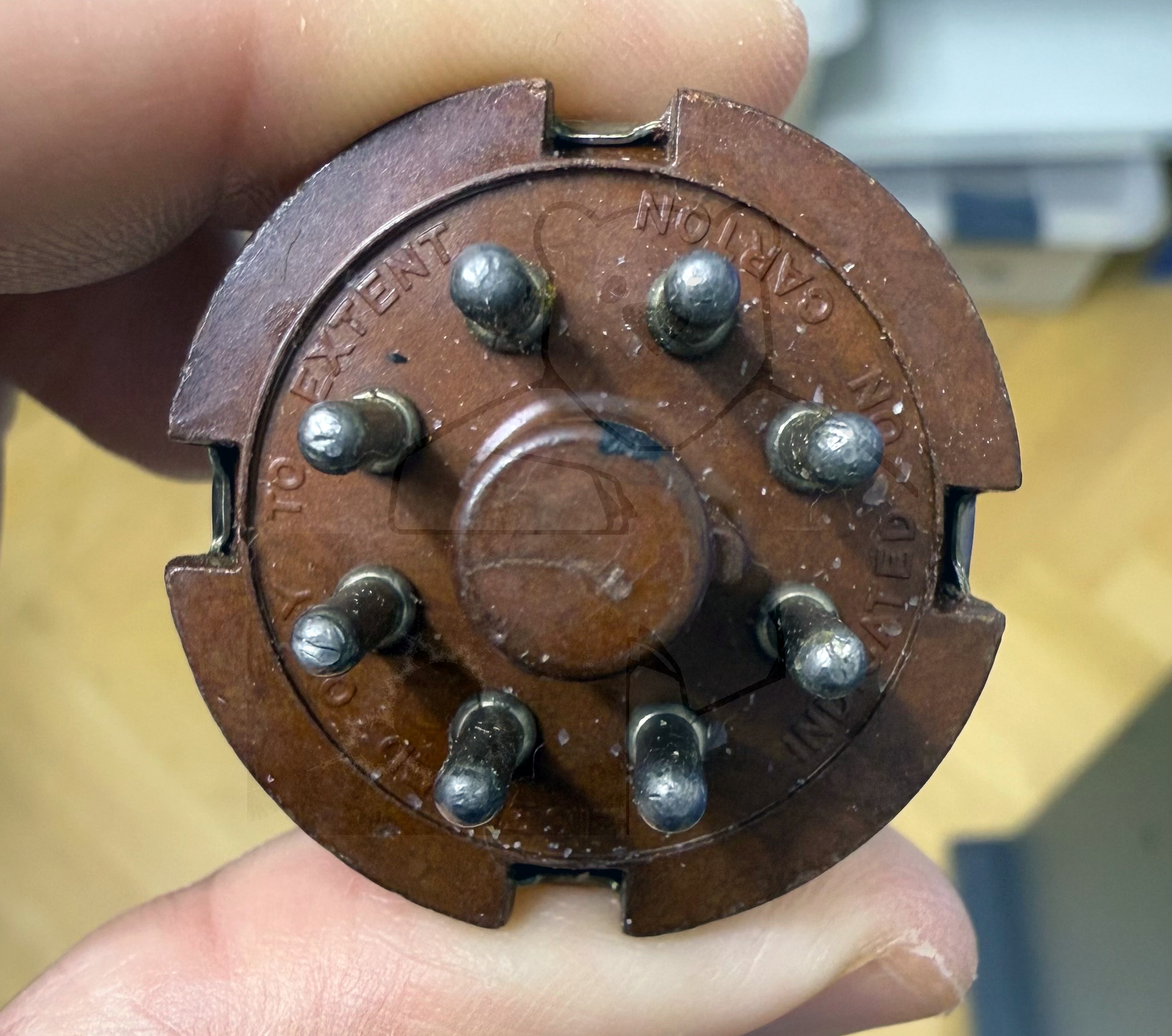

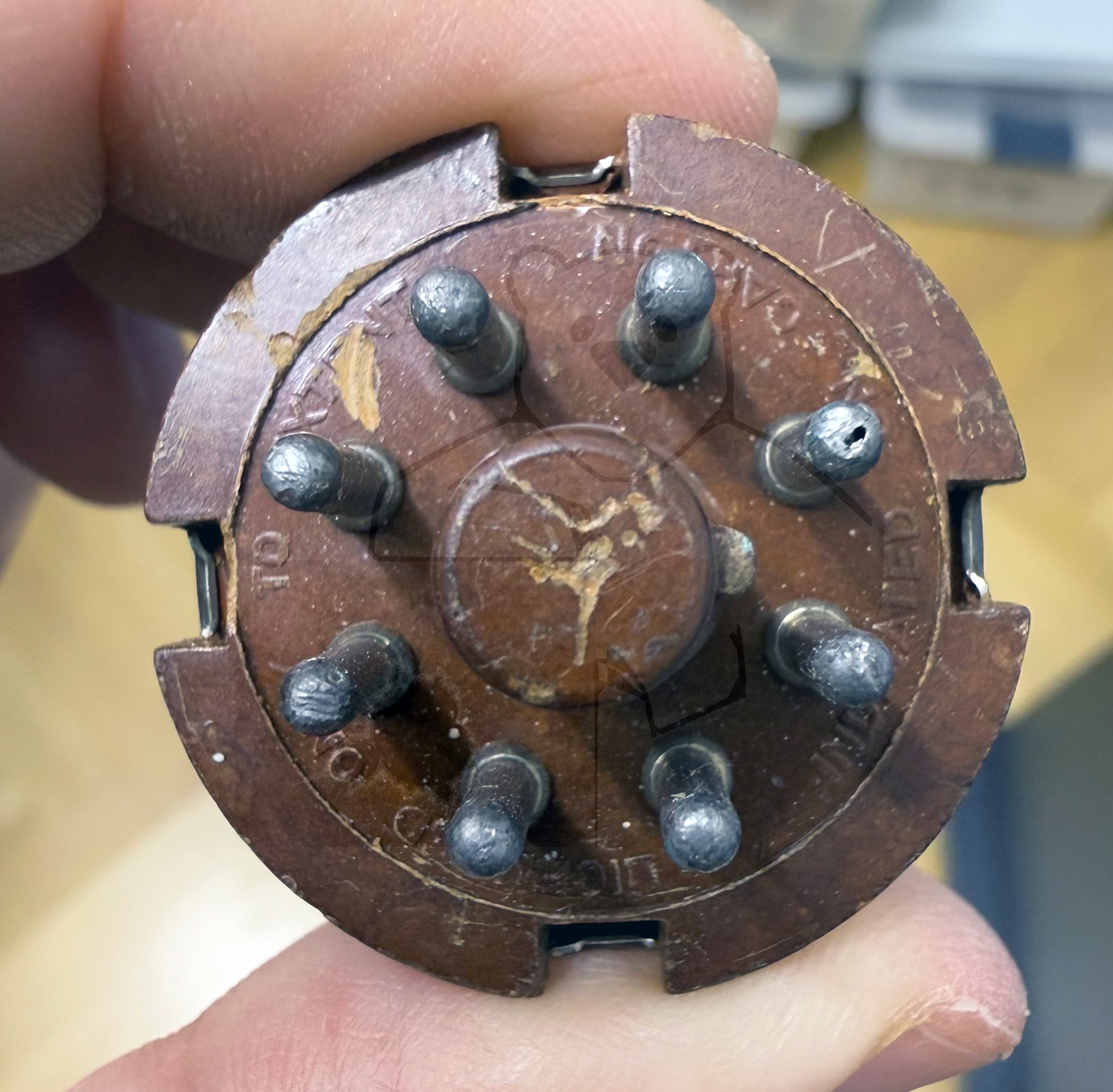

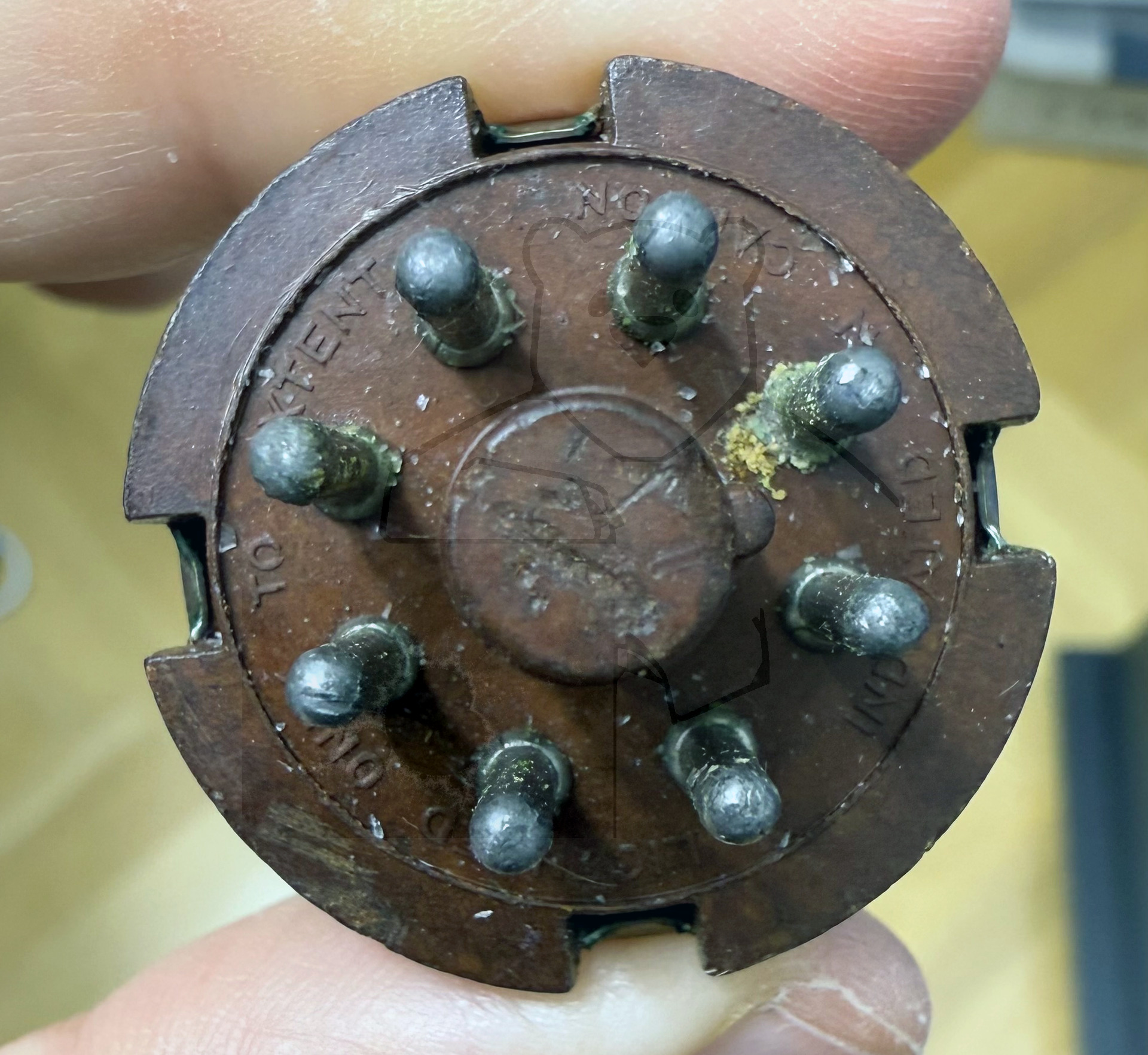

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 20:32:38

🔎 Beschreibung der Systeme für die Röhre: 717A

	System 1
Kathode	3, 5
Gitter 1	4
Gitter 2	6
Gitter 3	3, 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

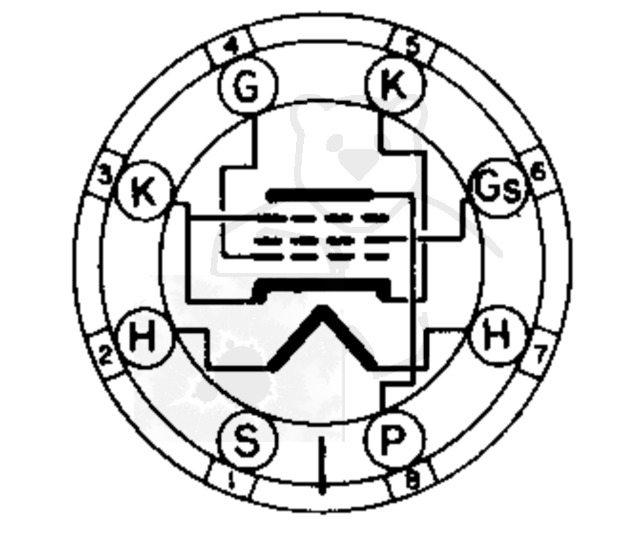

🔎 Sockelschaltung der 717A

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 717A
Datenblatt 717A 713A Tung-Sol.pdf (41 kB)
