Daten und Bilder der Röhre: 6И1П

🔎 Beschreibung der Röhre: 6И1П

Name	6И1П
Vergleichsname	6AJ8 6I1P → ECH81
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	09.04.2016 06:34:47

🔎 Beschreibung der Systeme für die Röhre: 6И1П

	System 1	System 2
Kathode	3	3
Gitter 1	2	9
Gitter 2	1
Gitter 3	7
Gitter 4	1
Gitter 5	3
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3
Funktion	→ Mischroehre	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

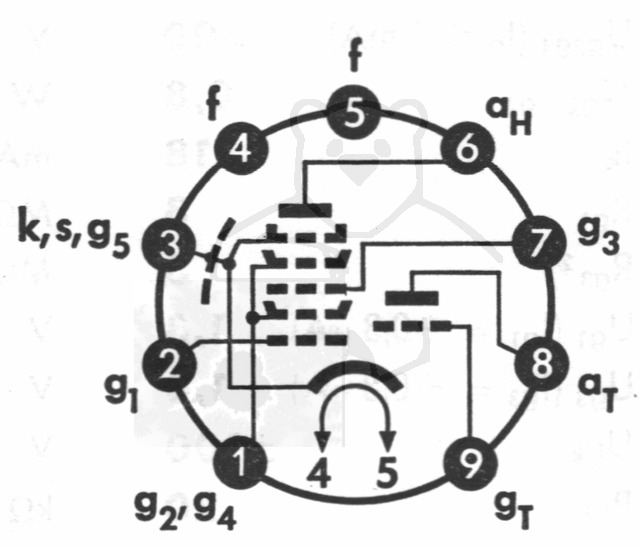

🔎 Sockelschaltung der 6И1П

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6И1П
Datenblatt 6И1П UdSSR [www.tubedata.info].pdf (385 kB)
