Daten und Bilder der Röhre: 6X8

🔎 Beschreibung der Röhre: 6X8

Name	6X8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:44:14

🔎 Beschreibung der Systeme für die Röhre: 6X8

	System 1	System 2
Kathode	6	6
Gitter 1	2	7
Gitter 2		8
Gitter 3		1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	9
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Triode, Allgemein	→ Pentode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

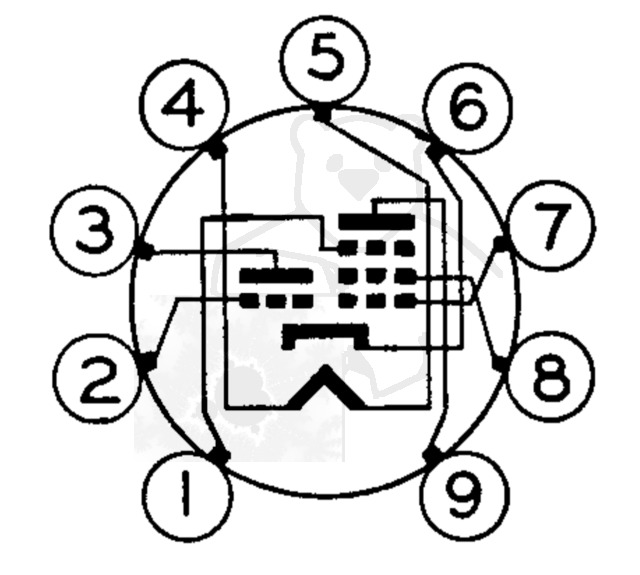

🔎 Sockelschaltung der 6X8

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6X8
Datenblatt 6X8 General Electric.pdf (755 kB)
Datenblatt 6X8 RCA [www.tubedata.info].pdf (271 kB)
Datenblatt 6X8 Tung-Sol [www.tubedata.info].pdf (307 kB)
Pruefkarte 6X8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte 6X8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
