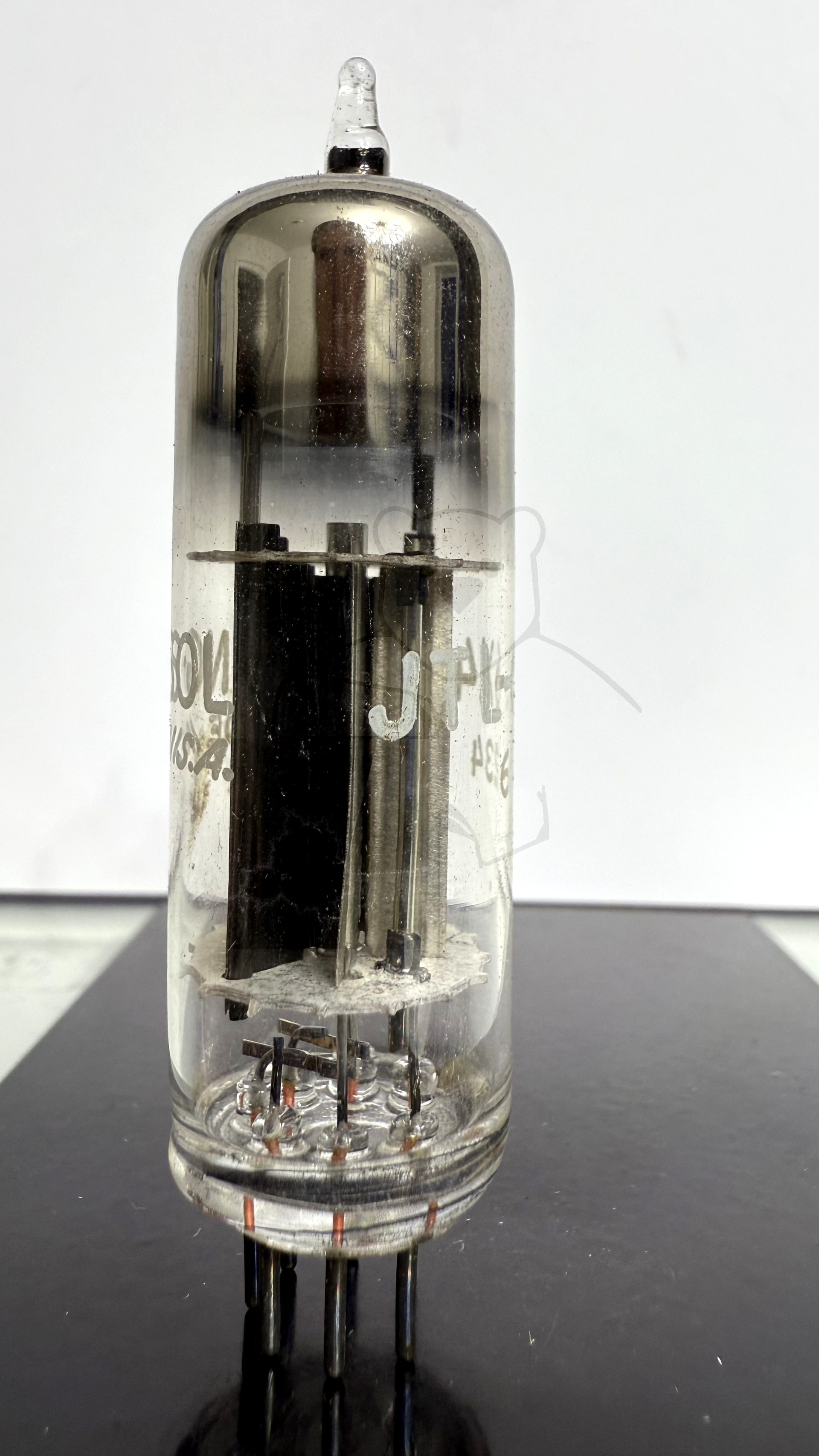

Daten und Bilder der Röhre: 6X4WA

🔎 Beschreibung der Röhre: 6X4WA

Name	6X4WA
Vergleichsname	→ 6X4 → 6X4W → 6Z31 CV493 → EZ90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:42:05

🔎 Beschreibung der Systeme für die Röhre: 6X4WA

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	1
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

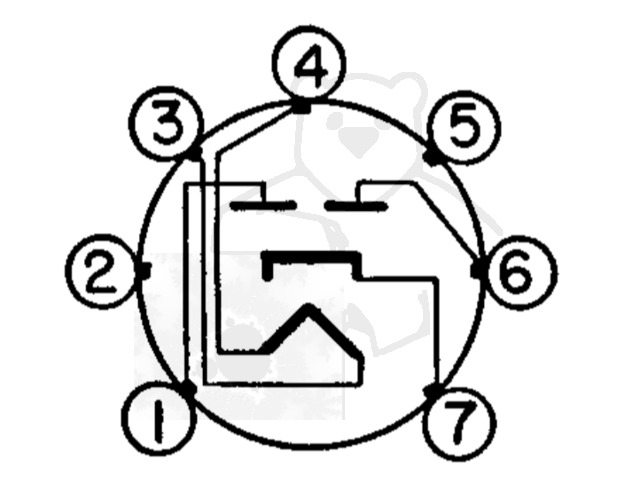

🔎 Sockelschaltung der 6X4WA

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6X4WA
Datenblatt 6X4 Brimar [www.tubedata.info].pdf (47 kB)
Datenblatt 6X4 General Electric.pdf (551 kB)
Datenblatt 6X4 RCA [www.tubedata.info].pdf (486 kB)
Datenblatt 6X4 Sylvania.pdf (376 kB)
Datenblatt 6X4 Tung-Sol [www.tubedata.info].pdf (145 kB)
Datenblatt 6X4W Raytheon.pdf (394 kB)
Datenblatt 6X4W Tung-Sol [www.tubedata.info].pdf (212 kB)
Datenblatt 6X4WA Tung-Sol [www.tubedata.info].pdf (498 kB)
Datenblatt 6X4WS Mazda Belvu [www.tubedata.info].pdf (130 kB)
Pruefkarte 6X4 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
