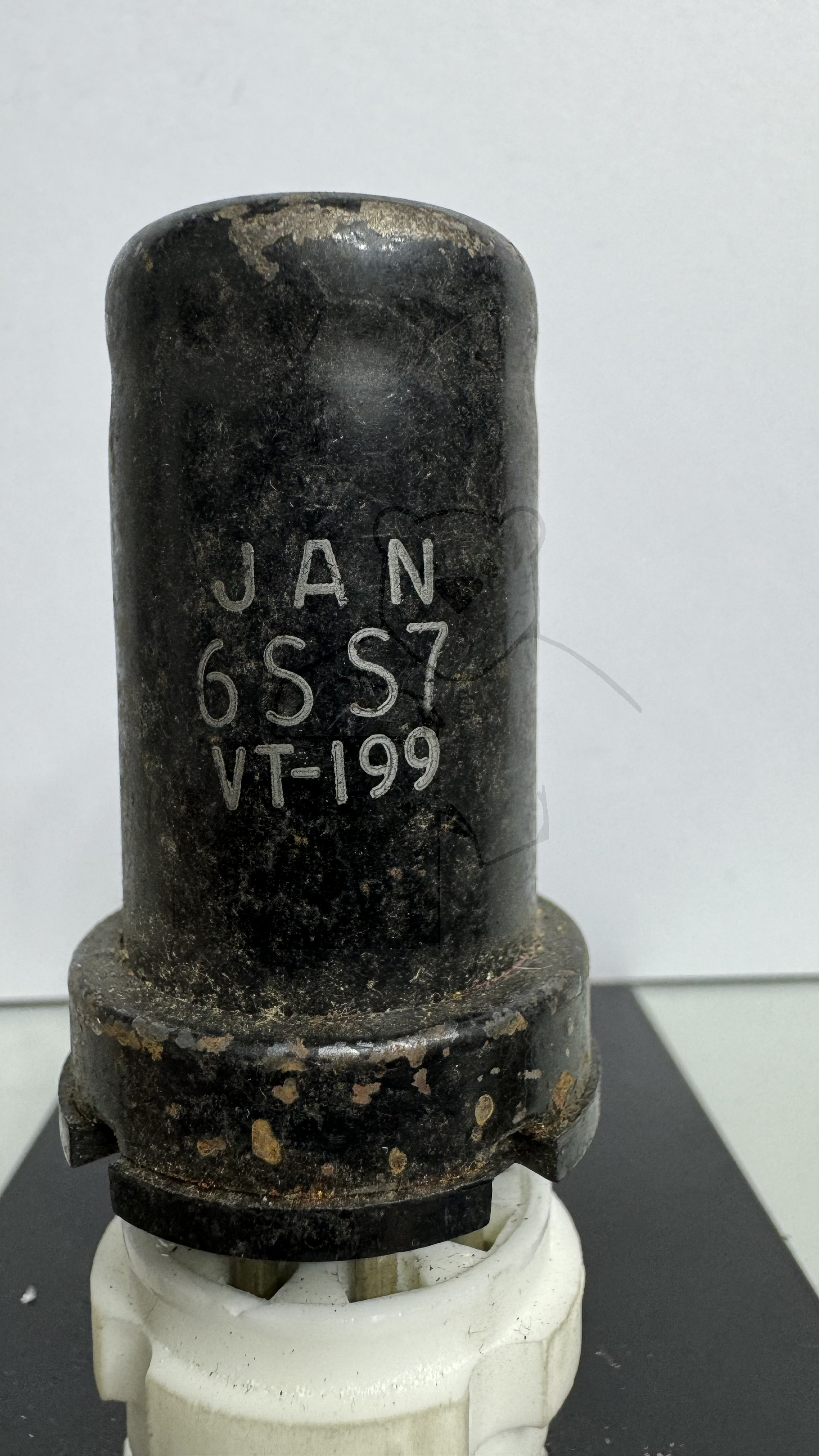

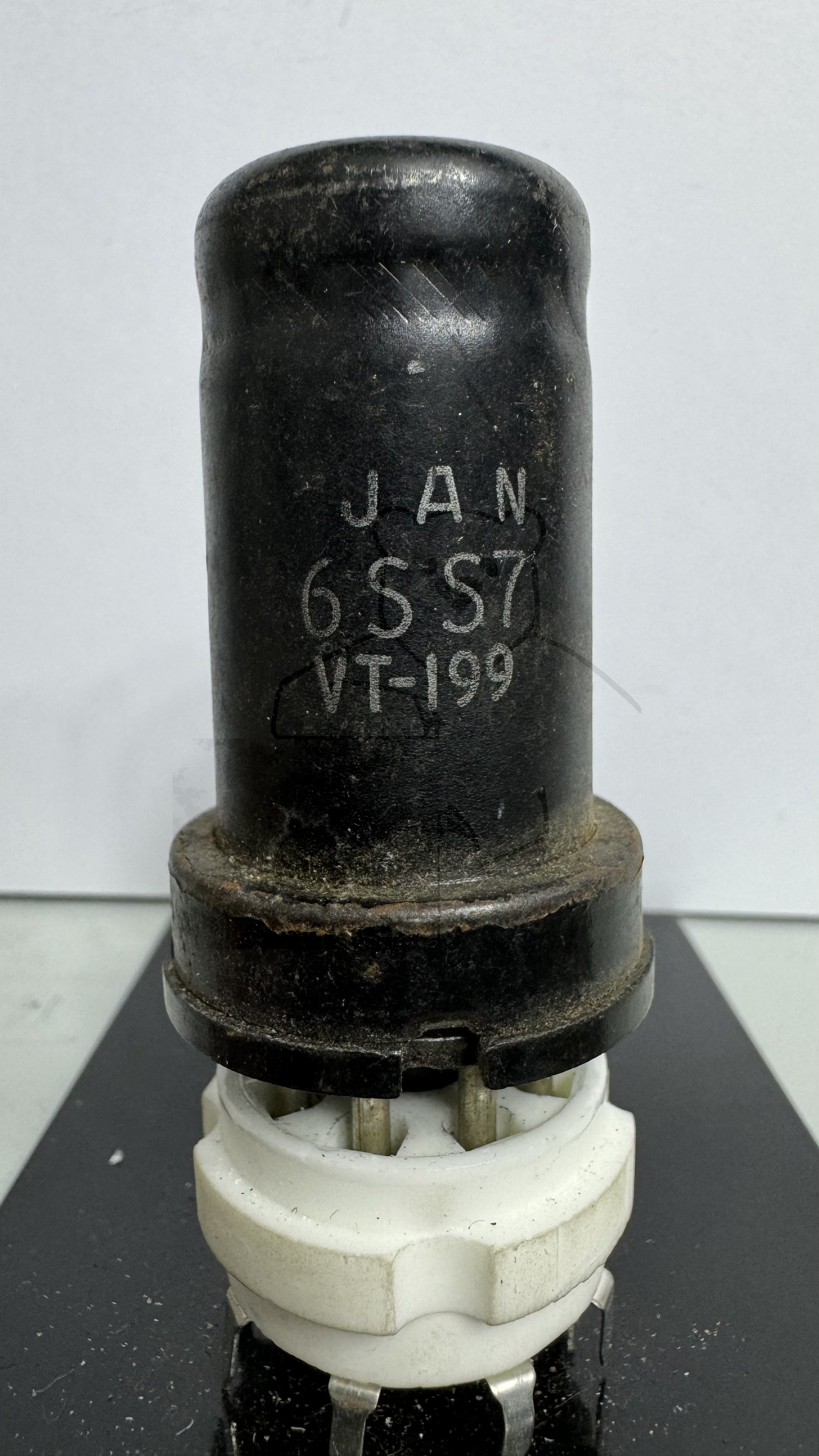

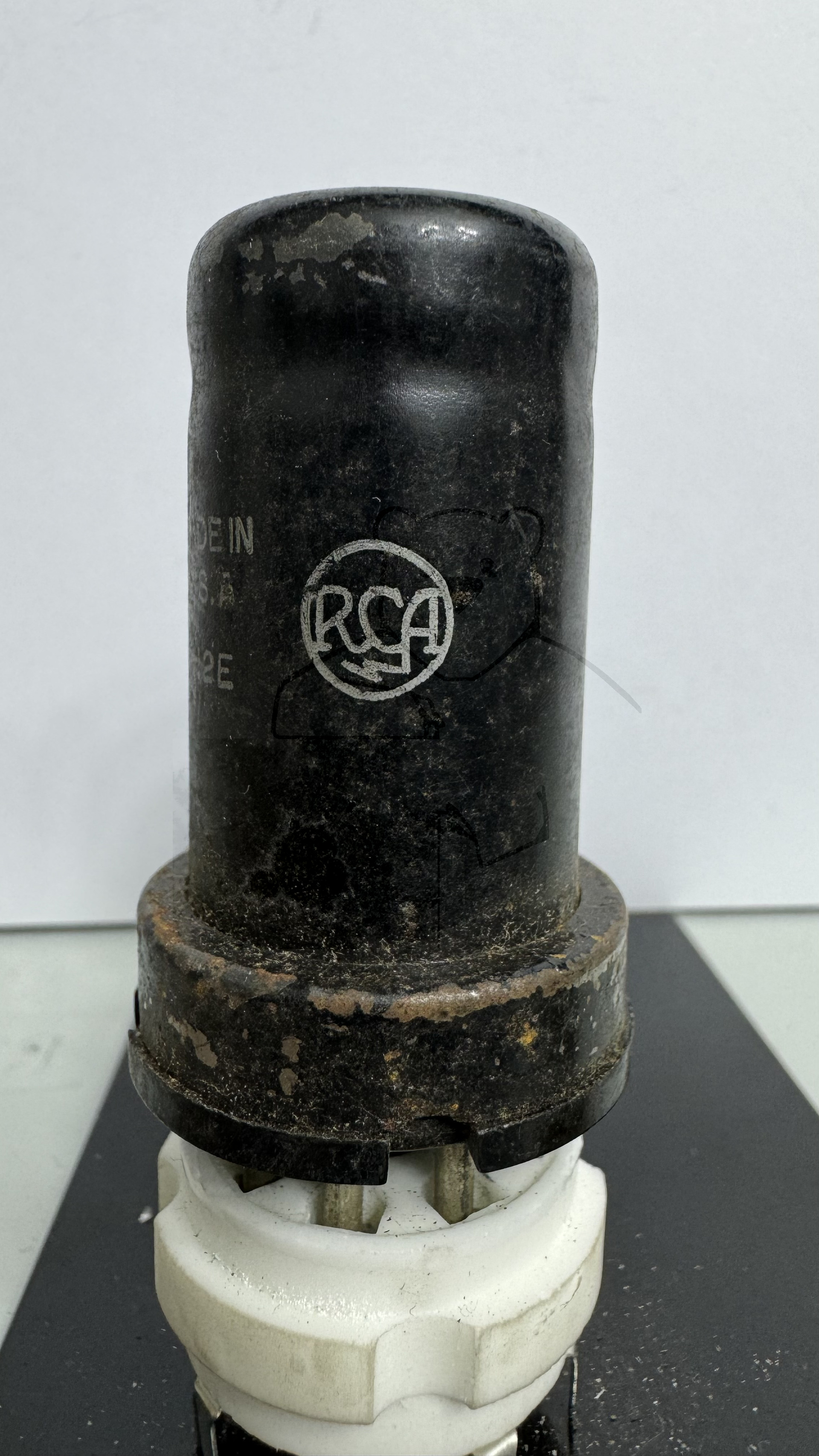

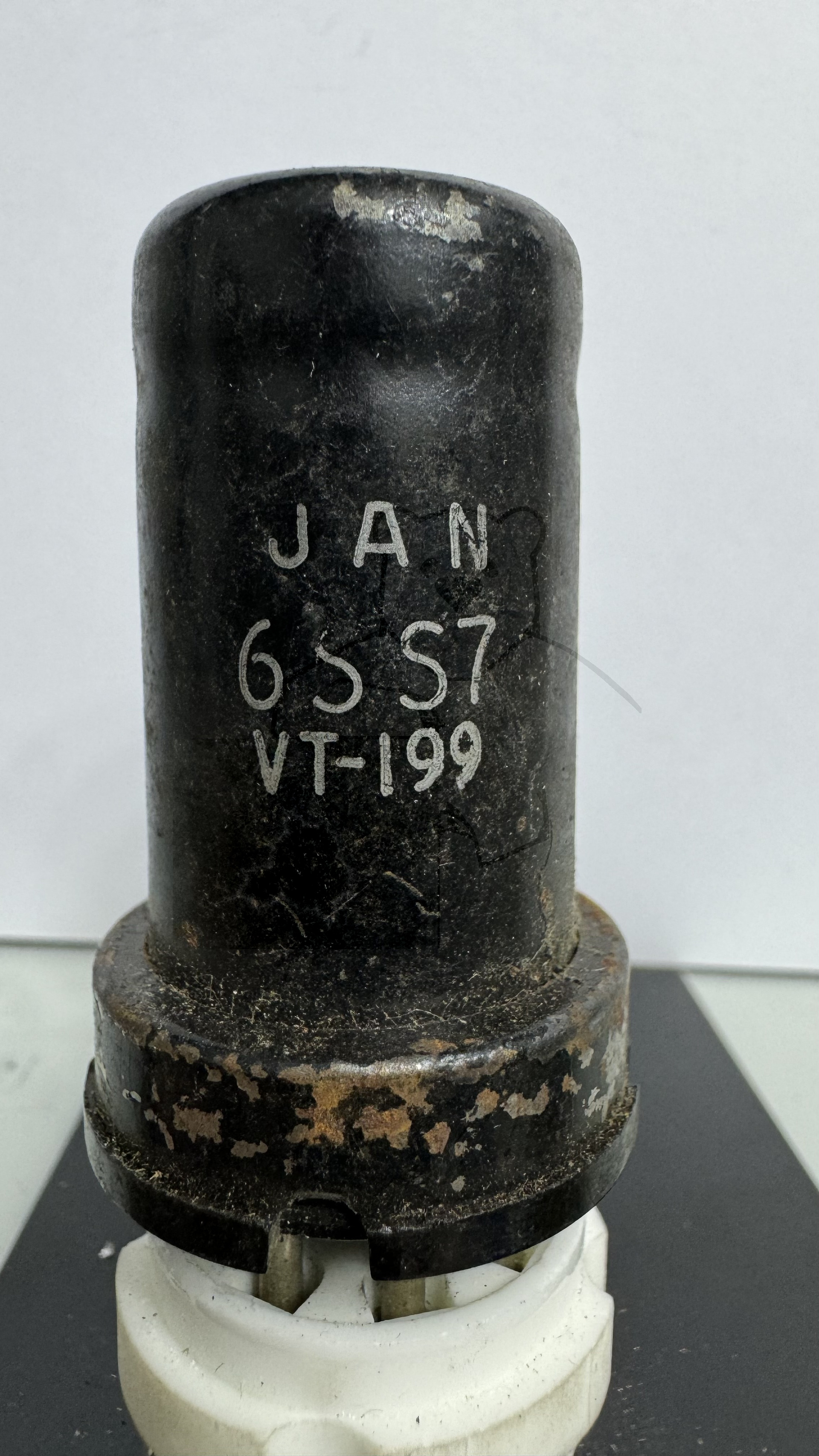

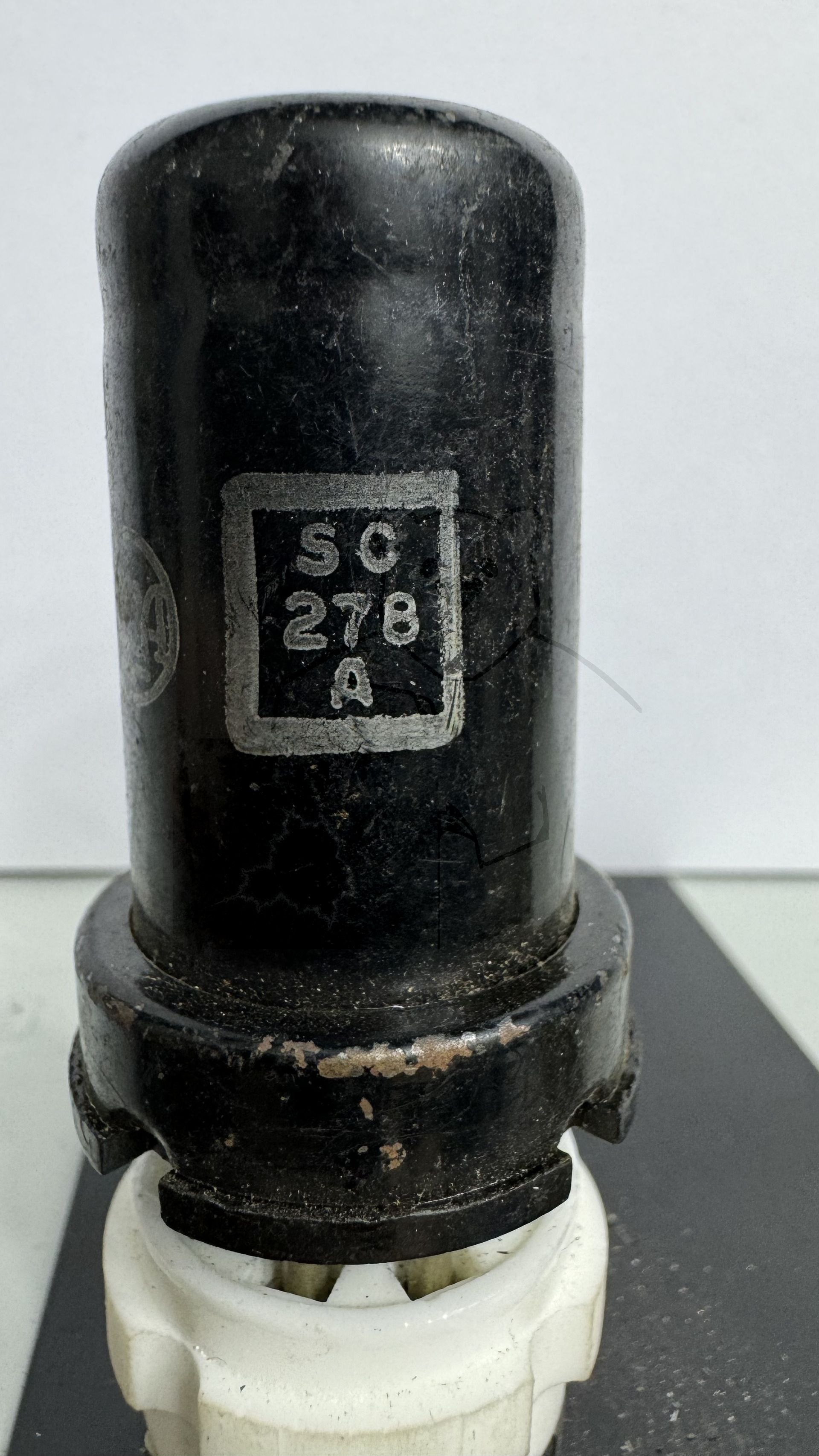

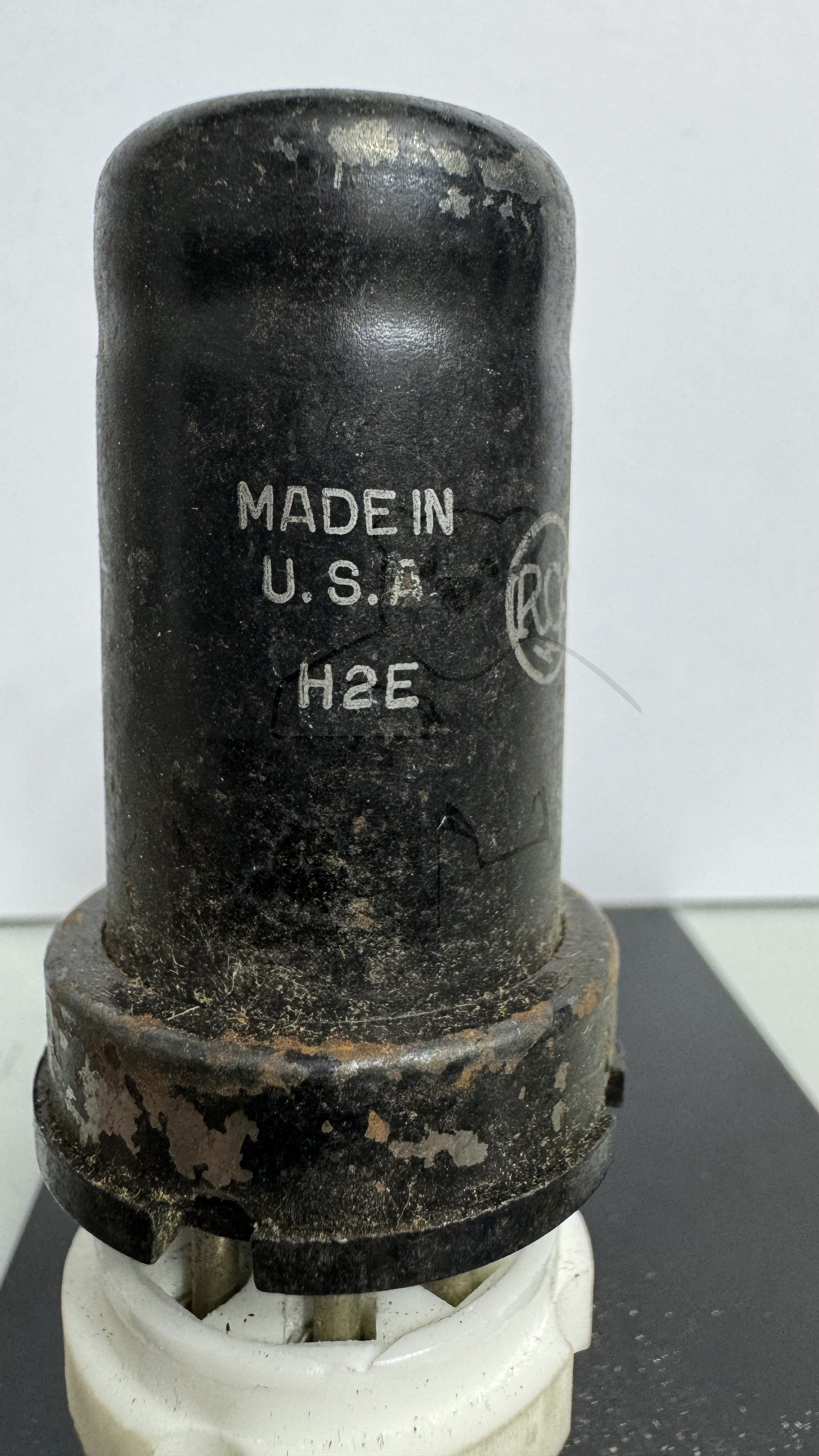

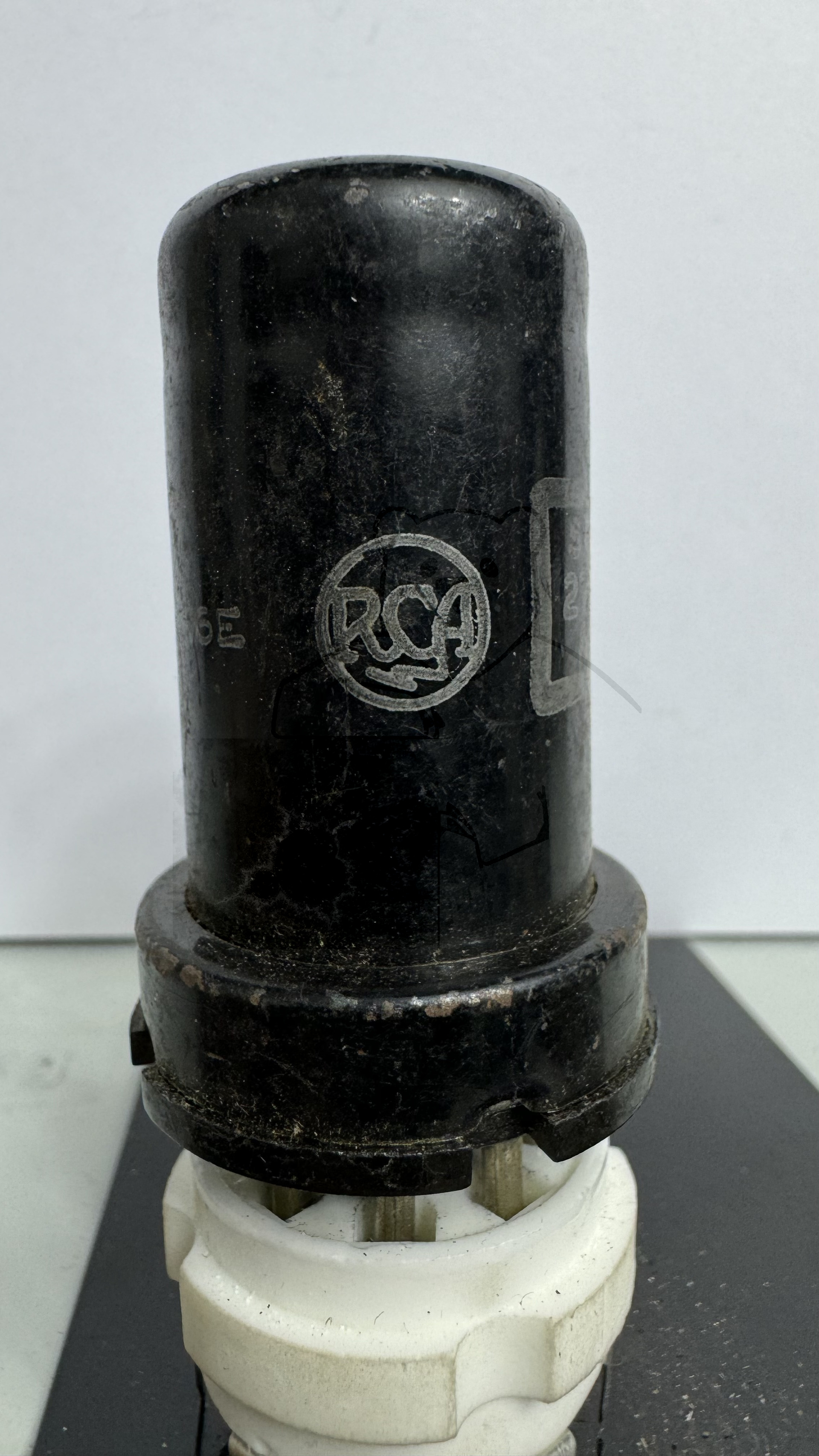

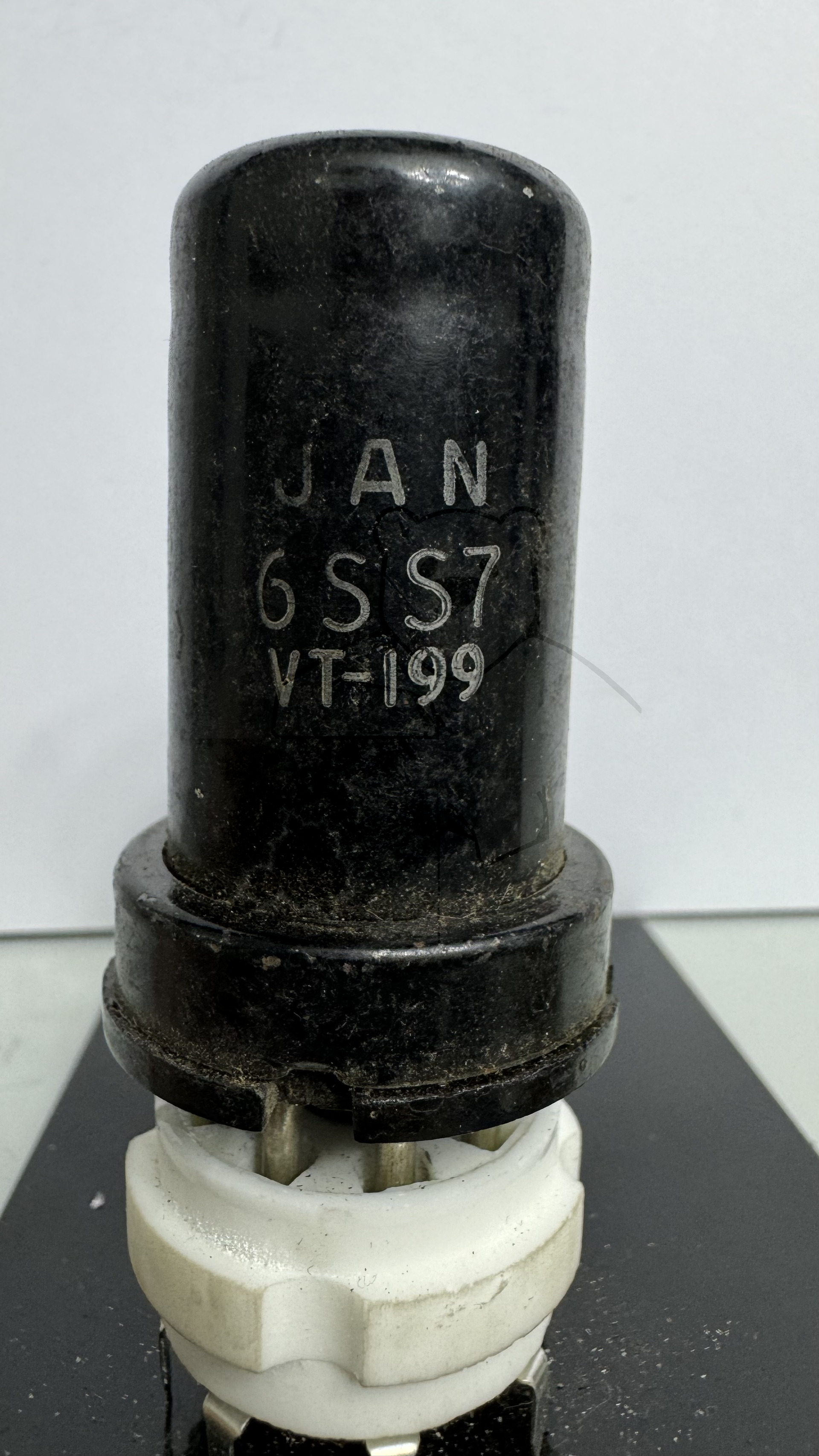

Daten und Bilder der Röhre: 6SS7

🔎 Beschreibung der Röhre: 6SS7

Name	6SS7
Vergleichsname	VT-199
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:34:54

🔎 Beschreibung der Systeme für die Röhre: 6SS7

	System 1
Kathode	5
Gitter 1	4
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

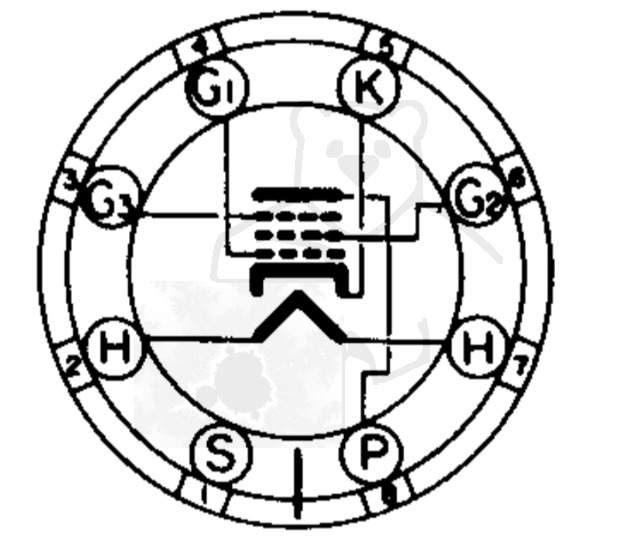

🔎 Sockelschaltung der 6SS7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6SS7
Datenblatt 6SS7 RCA.pdf (105 kB)
Datenblatt 6SS7GT Tung-Sol.pdf (105 kB)
Pruefkarte 6SS7 6SD7 VT-199 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 6SS7 VT199 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
