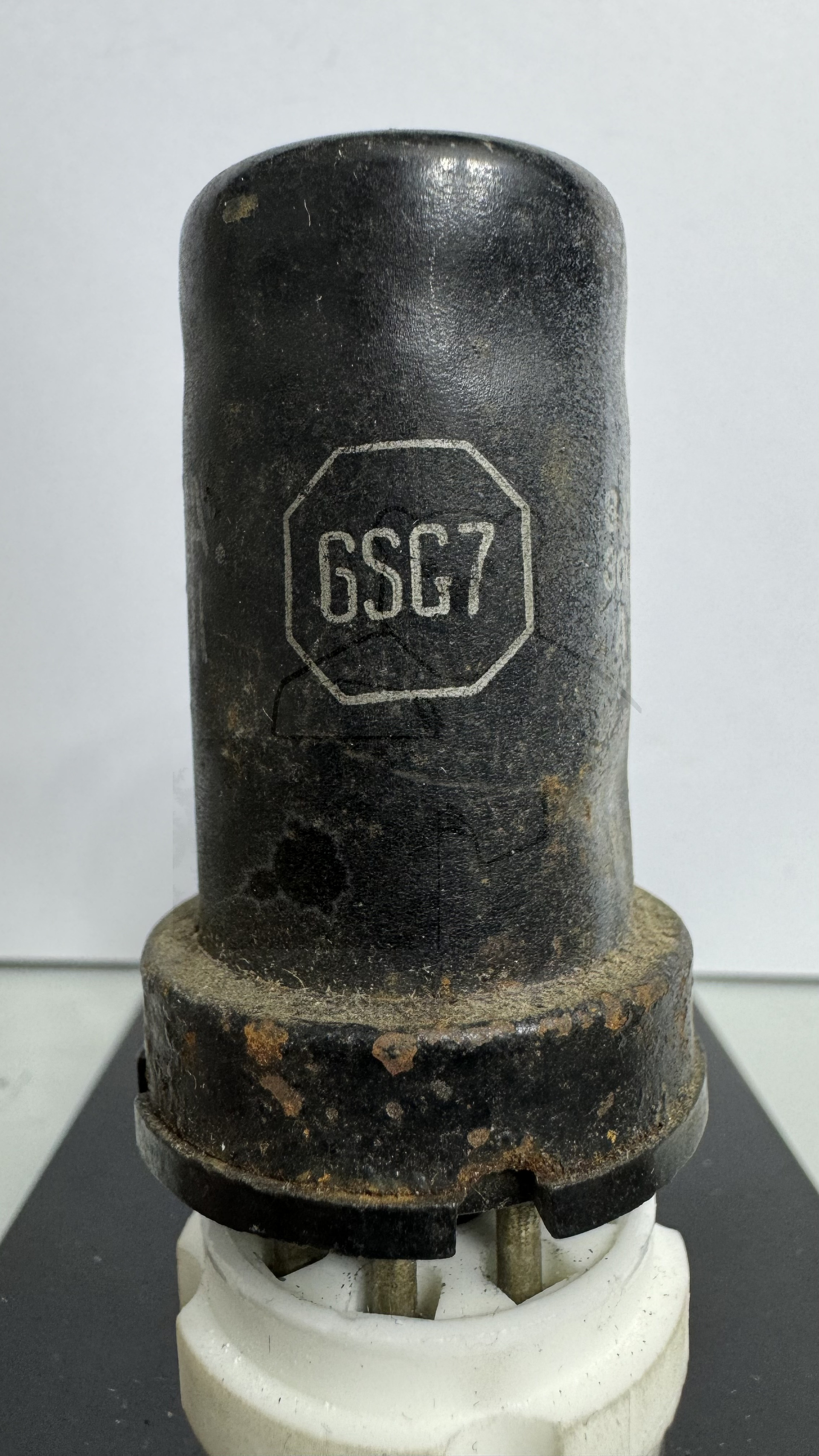

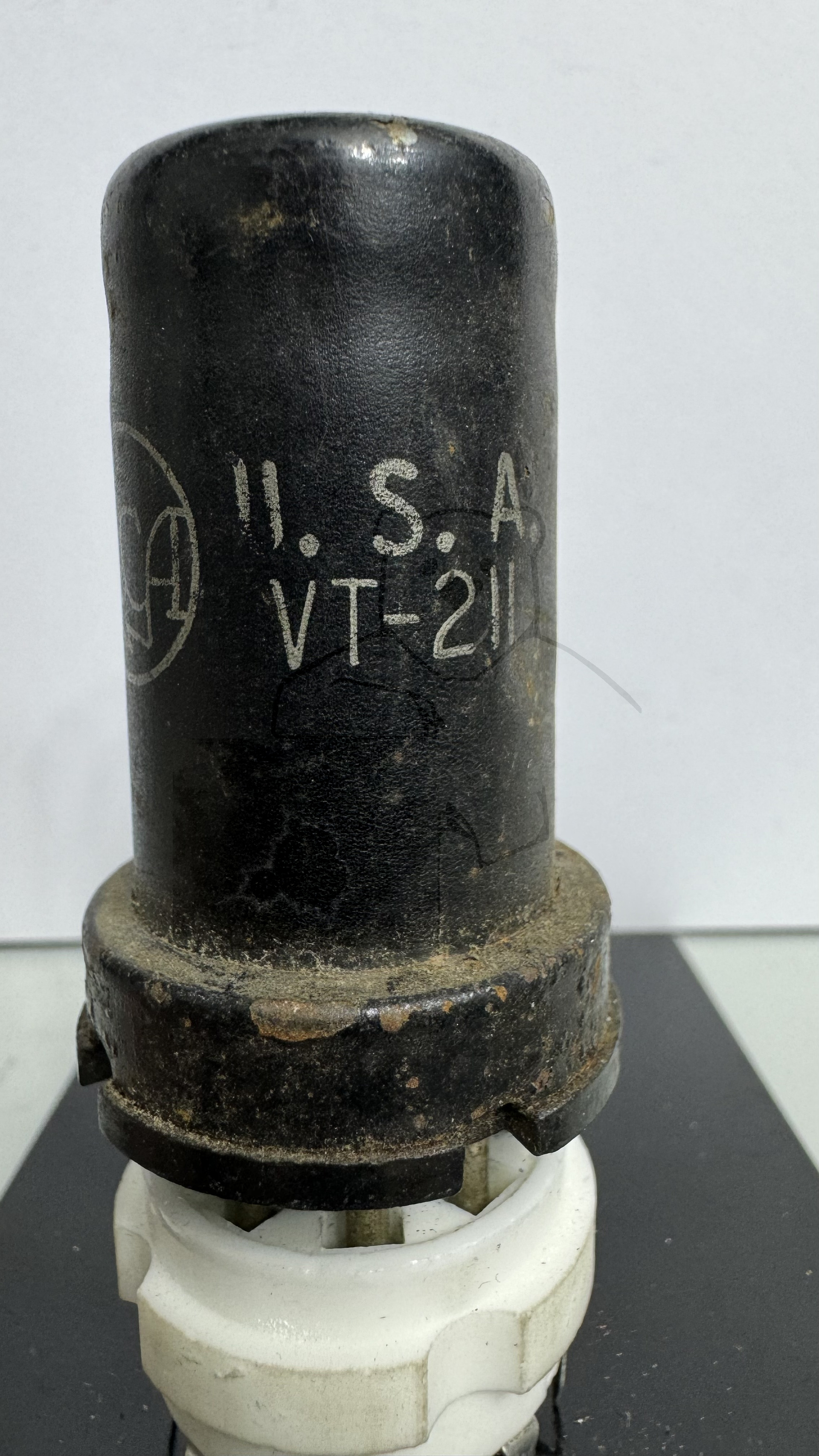

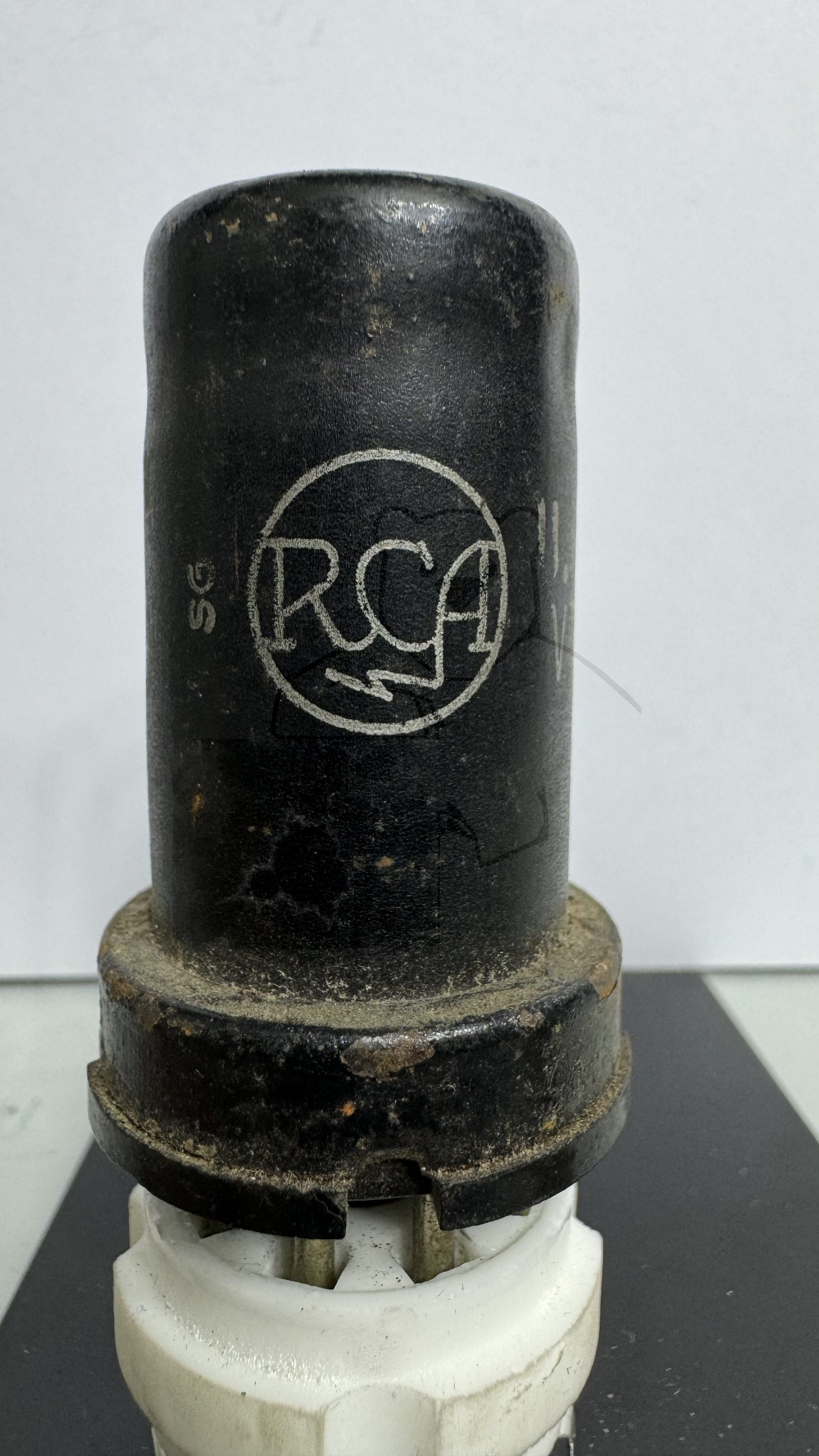

Daten und Bilder der Röhre: 6SG7

🔎 Beschreibung der Röhre: 6SG7

Name	6SG7
Vergleichsname	6K4 → 6К4
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:28:22

🔎 Beschreibung der Systeme für die Röhre: 6SG7

	System 1
Kathode	3, 5
Gitter 1	4
Gitter 2	6
Gitter 3	3, 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6SG7

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6SG7
Datenblatt 6SG7 General Electric.pdf (235 kB)
Datenblatt 6SG7 Tung-Sol [www.tubedata.info].pdf (205 kB)
Pruefkarte 6SG7 6SH7 VT-211 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte 6SG7 VT211 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
