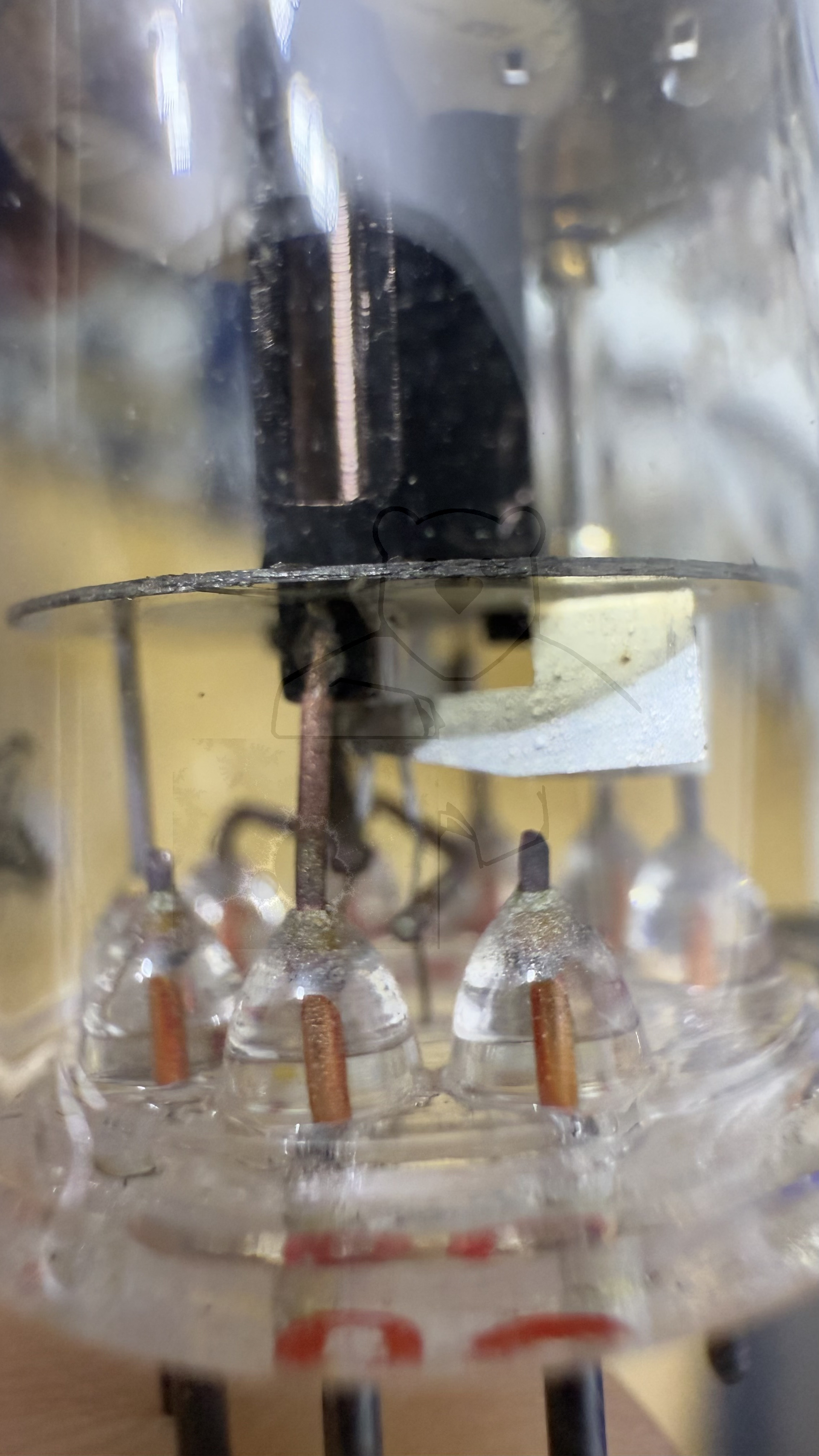

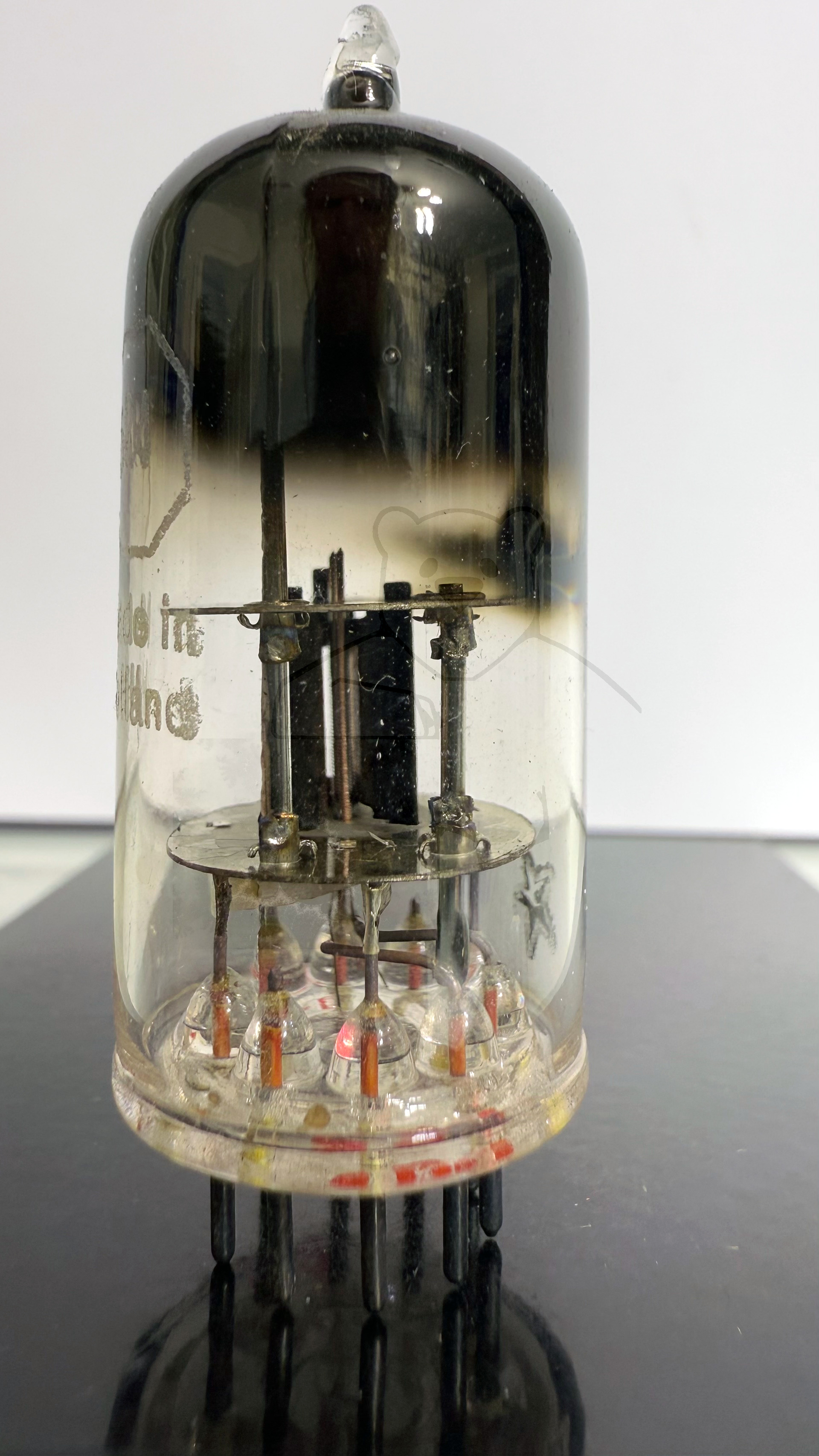

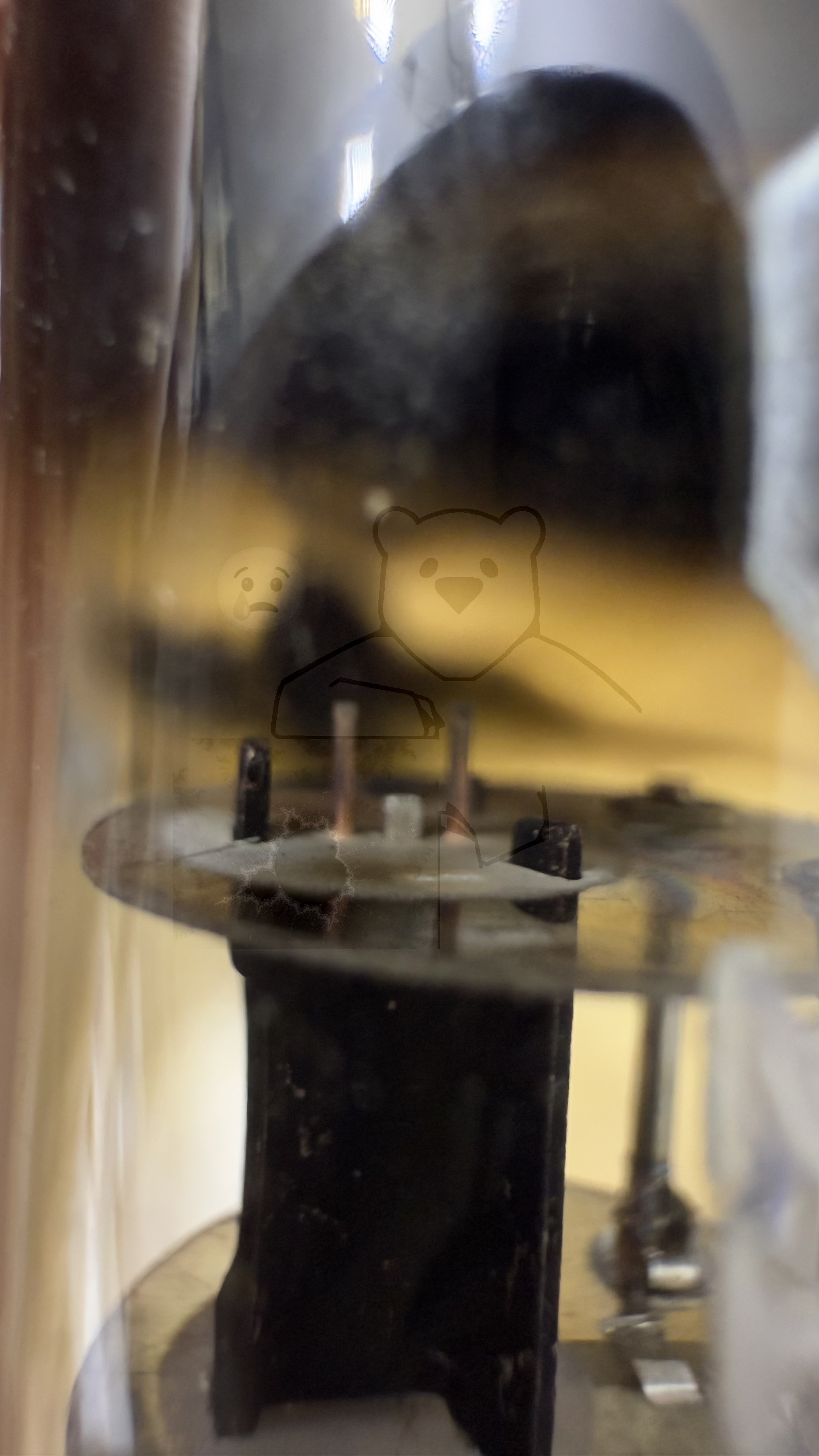

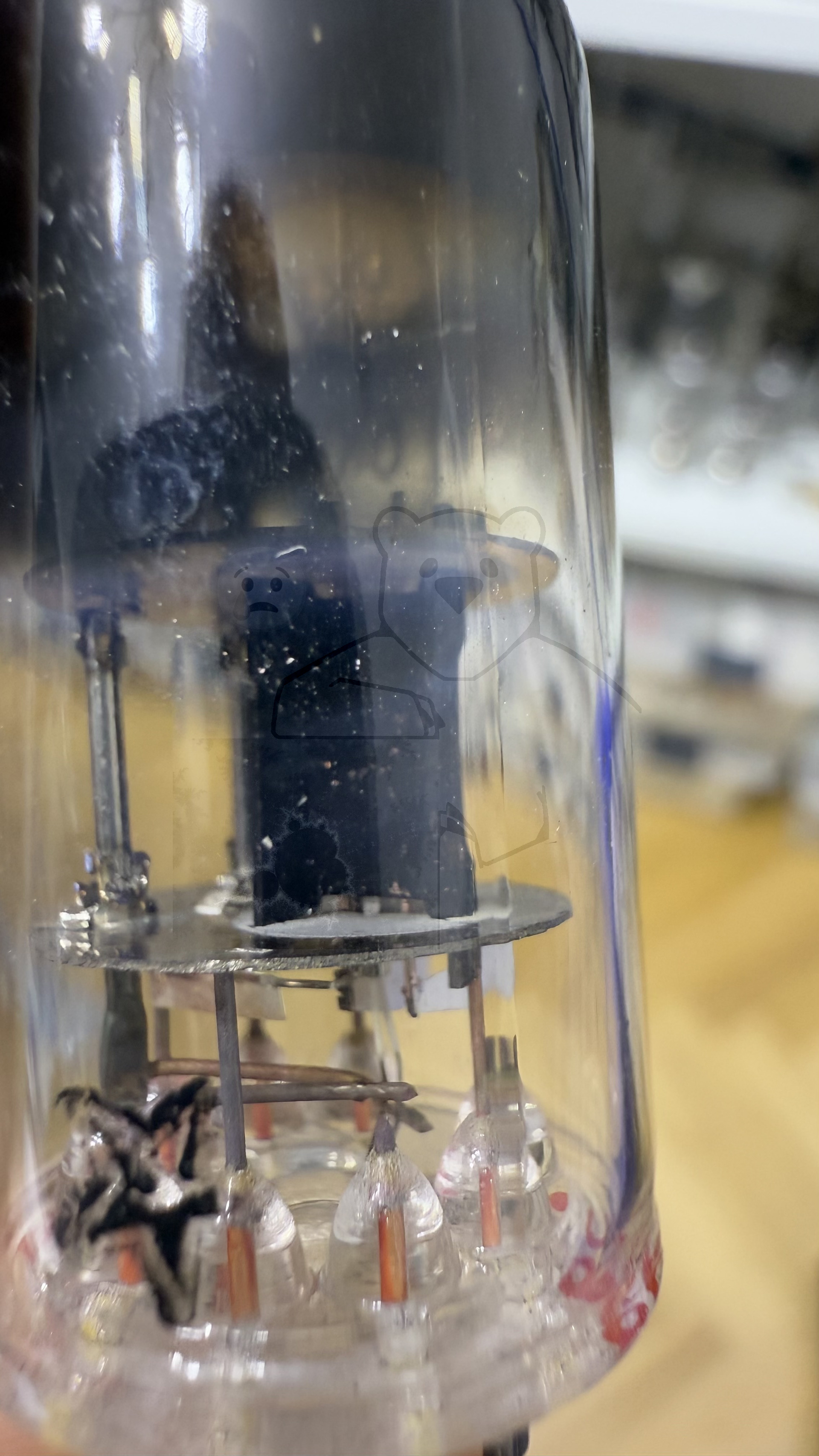

Daten und Bilder der Röhre: 6R4

🔎 Beschreibung der Röhre: 6R4

Name	6R4
Vergleichsname	→ EC81
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:21:45

🔎 Beschreibung der Systeme für die Röhre: 6R4

	System 1
Kathode	3
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

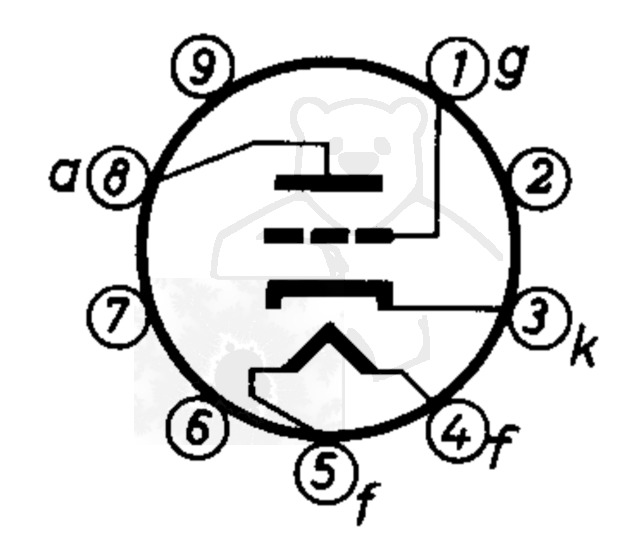

🔎 Sockelschaltung der 6R4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 6R4
Datenblatt EC81 La Radiotechnique [www.tubedata.info].pdf (175 kB)
Datenblatt EC81 Philips Version 1 [www.tubedata.info].pdf (314 kB)
Datenblatt EC81 Philips Version 2 [www.tubedata.info].pdf (336 kB)
Datenblatt EC81 Valvo.pdf (141 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
