đ Beschreibung der Röhre: 6R
| Name | 6R |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 19.12.2020 16:03:34 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6R
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

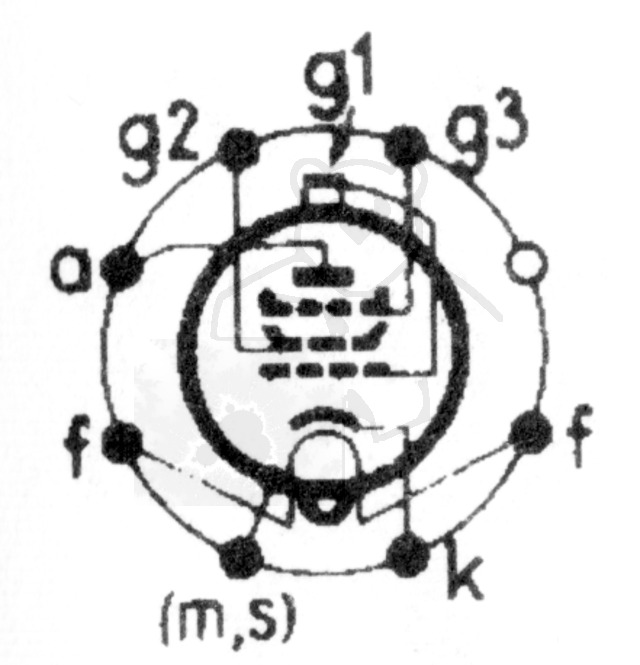

đ Sockelschaltung der 6R
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ DatenblĂ€tter zur Röhre: 6R
Pruefkarte 6R6 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte 6R7 VT-88 - Funke W19 Roehrenpruefer.pdf (149 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6R

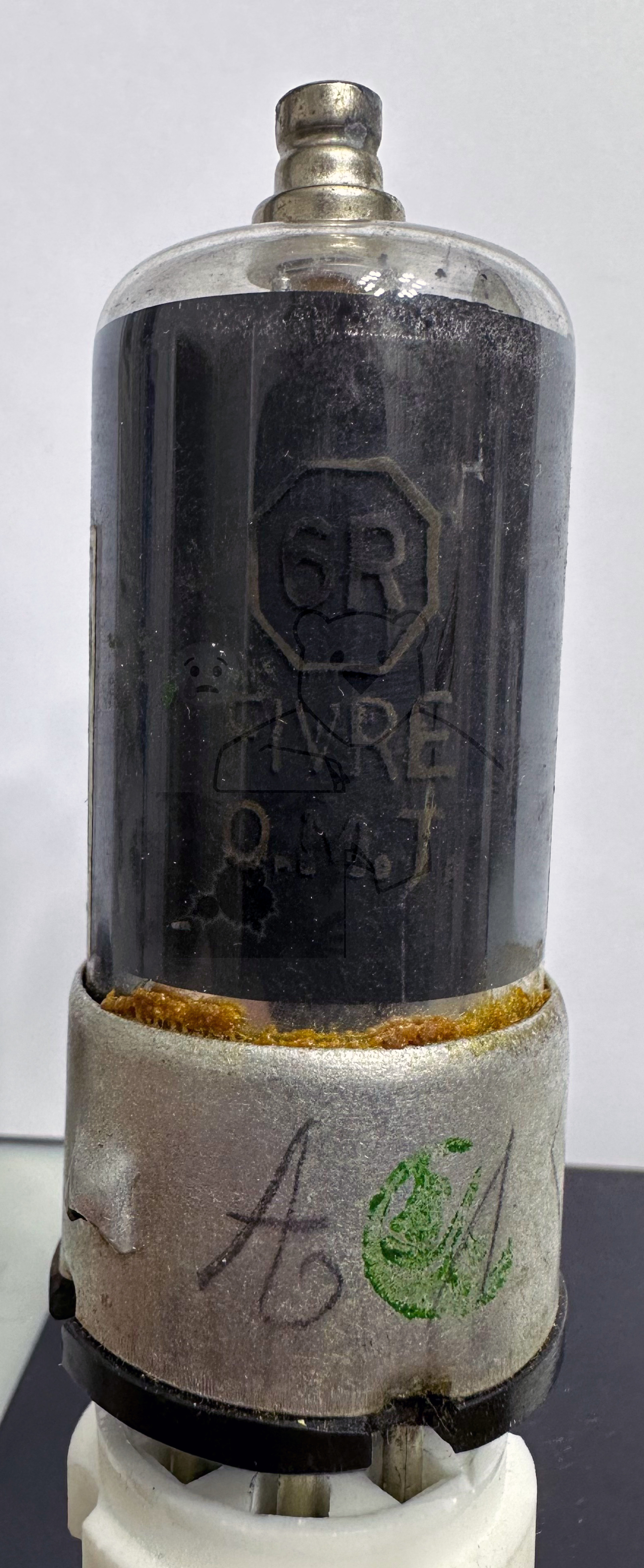

Röhre 6R #6562 Bild 1

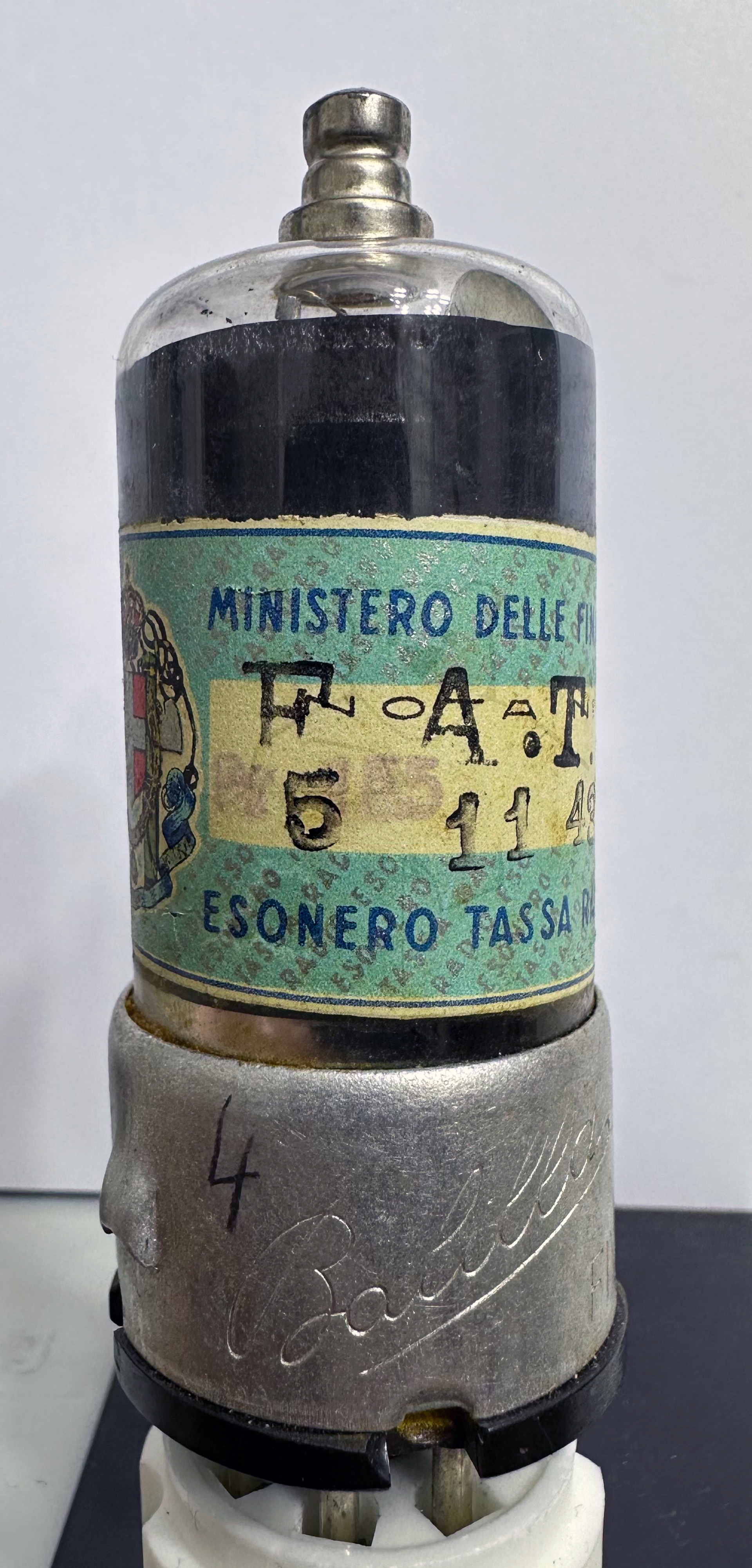

Röhre 6R #6562 Bild 2
đ Alle Röhren vom Typ 6R in der Sammlung
- â 6R Inventar: 06562 Hersteller: â Fivre
