Daten und Bilder der Röhre: 6L7

🔎 Beschreibung der Röhre: 6L7

Name	6L7
Vergleichsname	→ 6Л7 VT-87
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:14:09

🔎 Beschreibung der Systeme für die Röhre: 6L7

	System 1
Kathode	8
Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4	4
Gitter 5	8
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

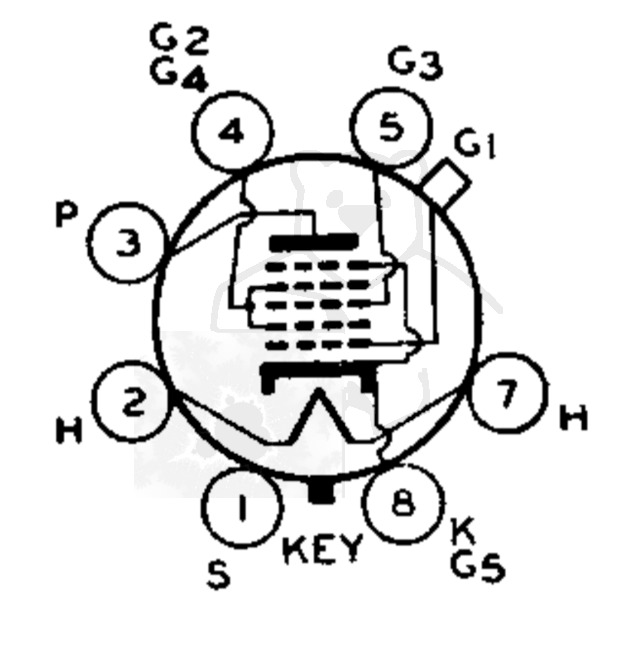

🔎 Sockelschaltung der 6L7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6L7
Anwendung 6L7.pdf (1766 kB)
Datenblatt 6L7 Cunningham.pdf (83 kB)
Datenblatt 6L7 Ken-Rad [www.tubedata.info].pdf (910 kB)
Datenblatt 6L7 RCA Version 1 [www.tubedata.info].pdf (415 kB)
Datenblatt 6L7 RCA Version 2.pdf (90 kB)

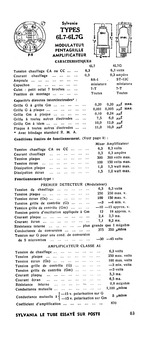

Datenblatt 6L7 Sylvania Französisch [www.tubedata.info].pdf (99 kB)
Datenblatt 6L7 Sylvania.pdf (768 kB)
Datenblatt 6L7 Tiung-Sol [www.tubedata.info].pdf (209 kB)
Datenblatt 6L7G Sylvania.pdf (101 kB)
Pruefkarte 6L7 6L7MG 1225 1612 VT87 VT87A - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)
Pruefkarte 6L7 VT-87 X64 1225 1612 - Funke W19 Roehrenpruefer.pdf (163 kB)
