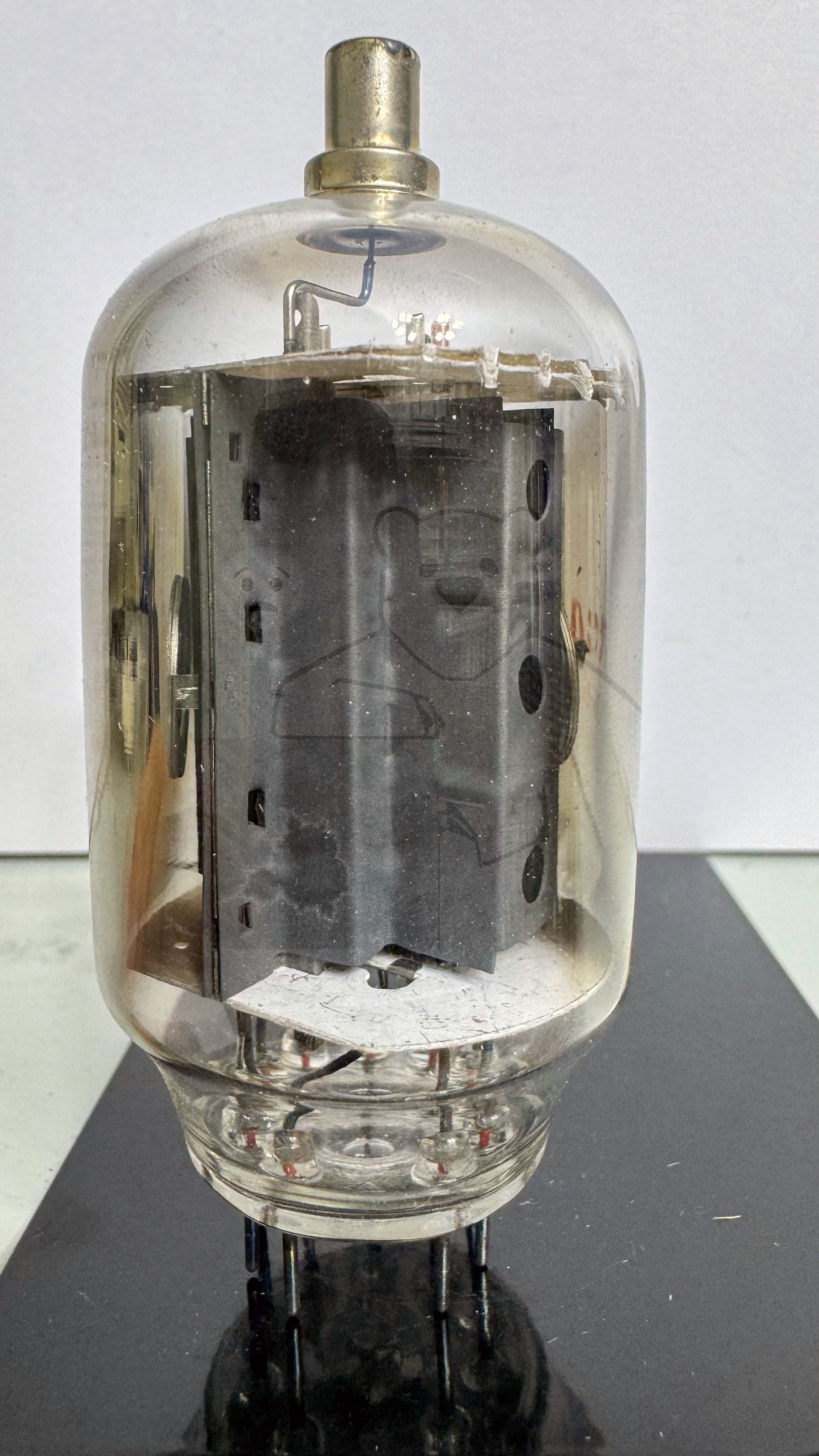

Daten und Bilder der Röhre: 6JU6

🔎 Beschreibung der Röhre: 6JU6

Name	6JU6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Novar, 9pol. → Liste aller Röhren mit: Novar, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:09:30

🔎 Beschreibung der Systeme für die Röhre: 6JU6

	System 1
Kathode	3
Gitter 1	2, 6
Gitter 2	1, 7
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

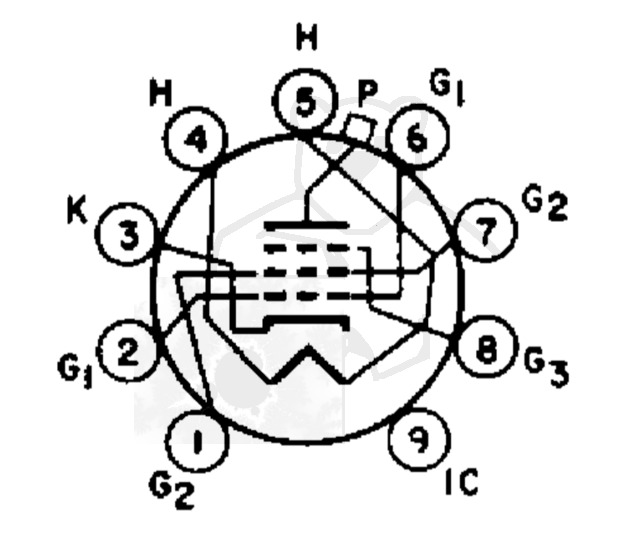

🔎 Sockelschaltung der 6JU6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6JU6
Datenblatt 6JU6 RCA Version 1 [www.tubedata.info].pdf (194 kB)
Datenblatt 6JU6 RCA Version 2 [www.tubedata.info].pdf (286 kB)
