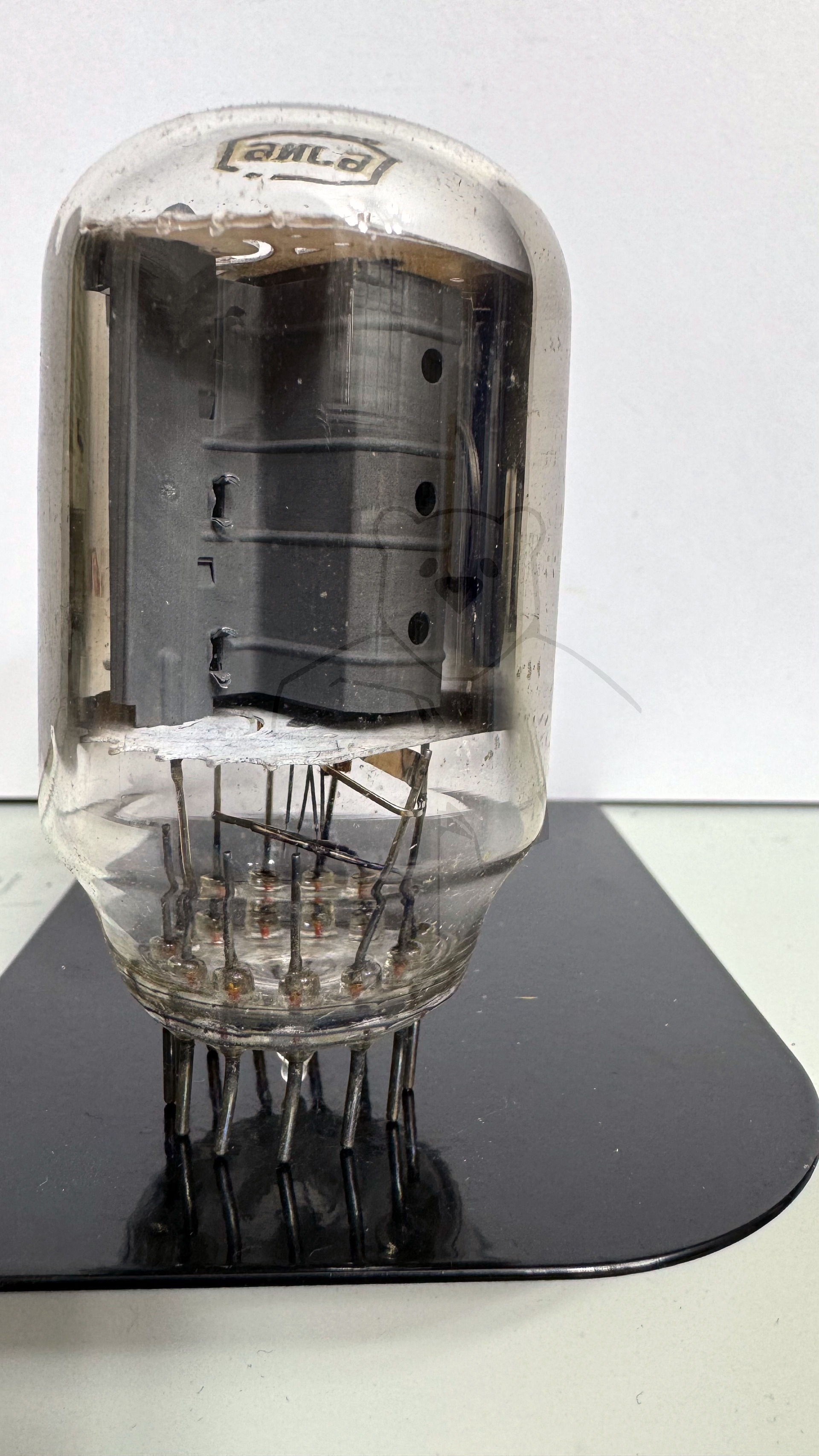

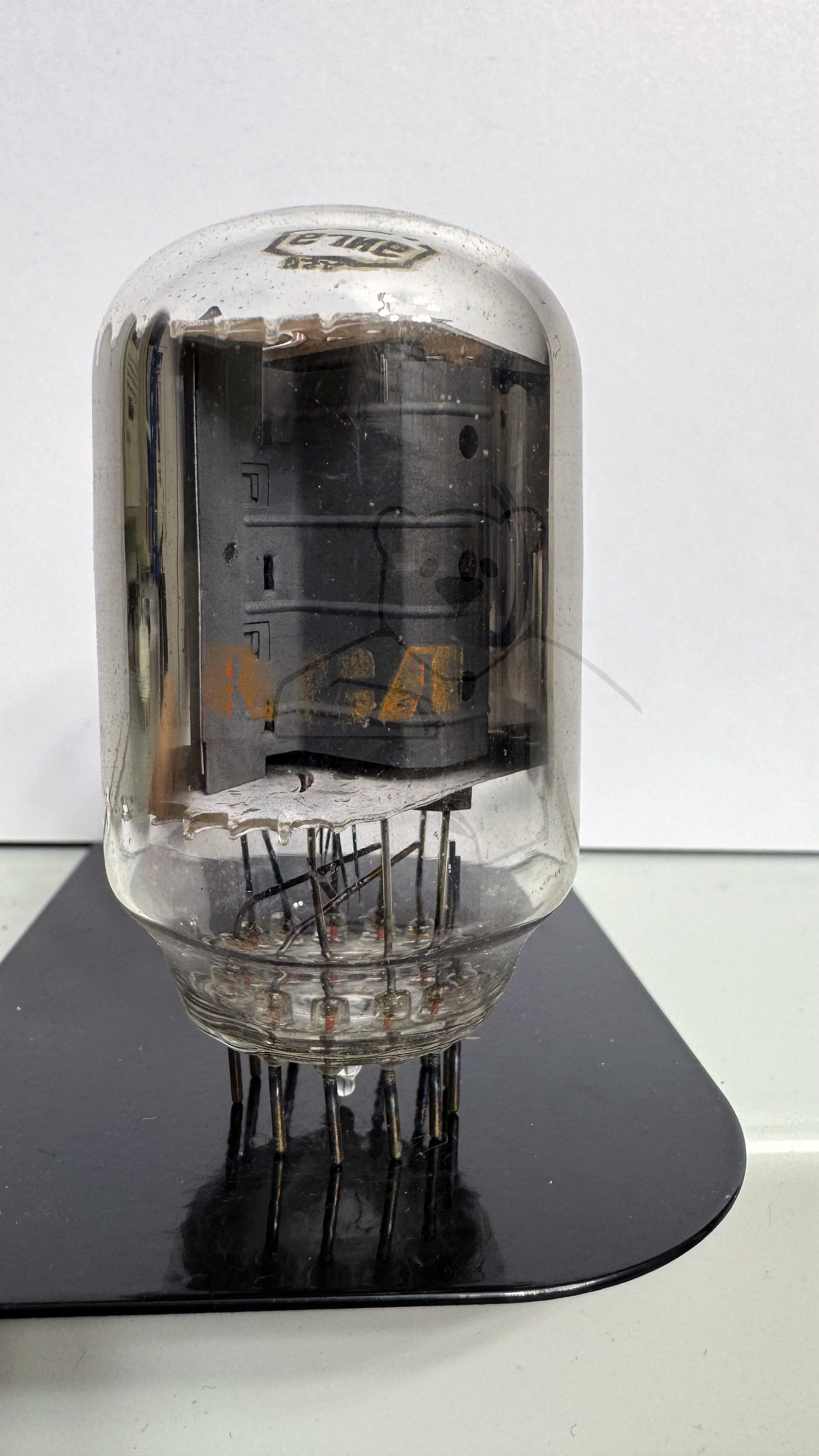

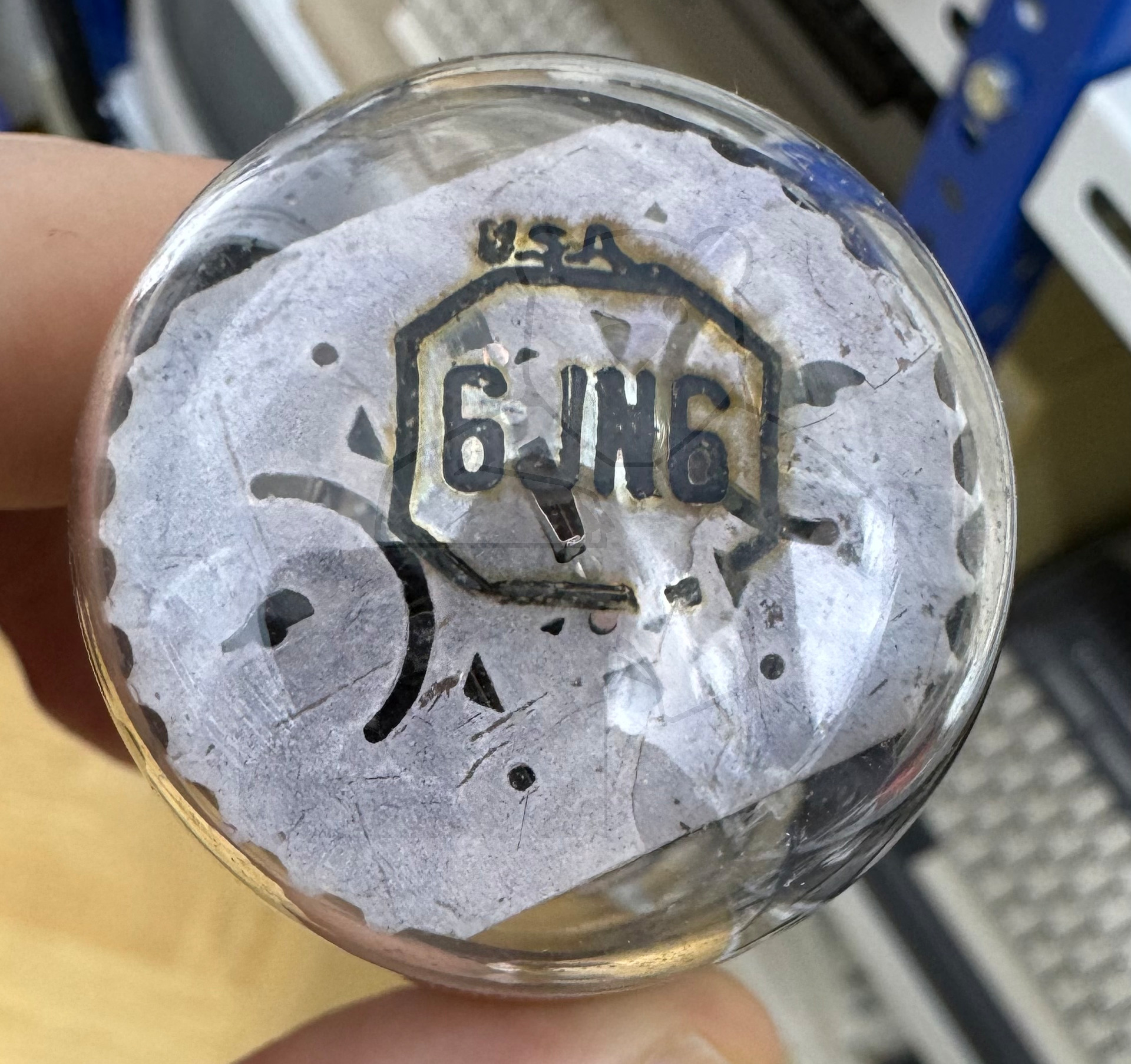

Daten und Bilder der Röhre: 6JN6

🔎 Beschreibung der Röhre: 6JN6

Name	6JN6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:07:32

🔎 Beschreibung der Systeme für die Röhre: 6JN6

	System 1
Kathode	2
Gitter 1	11
Gitter 2	3
Gitter 3	4, 10
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	1, 12
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

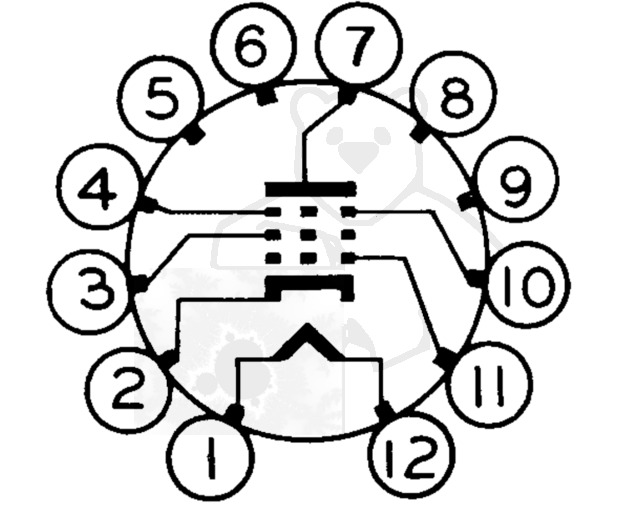

🔎 Sockelschaltung der 6JN6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6JN6
Datenblatt 6JN6 General Electric.pdf (372 kB)
Datenblatt 6JN6 Tung-Sol [www.tubedata.info].pdf (189 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
