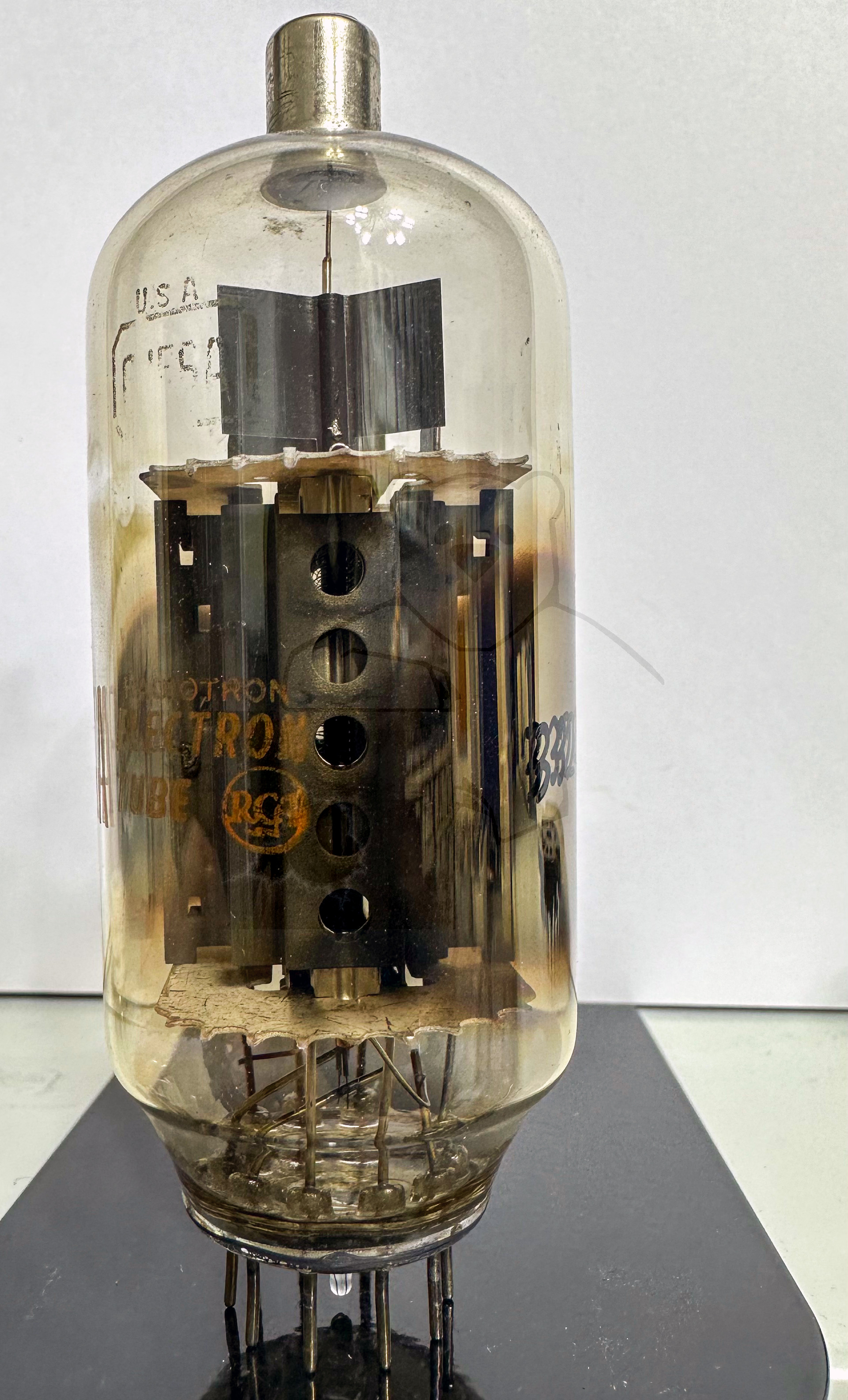

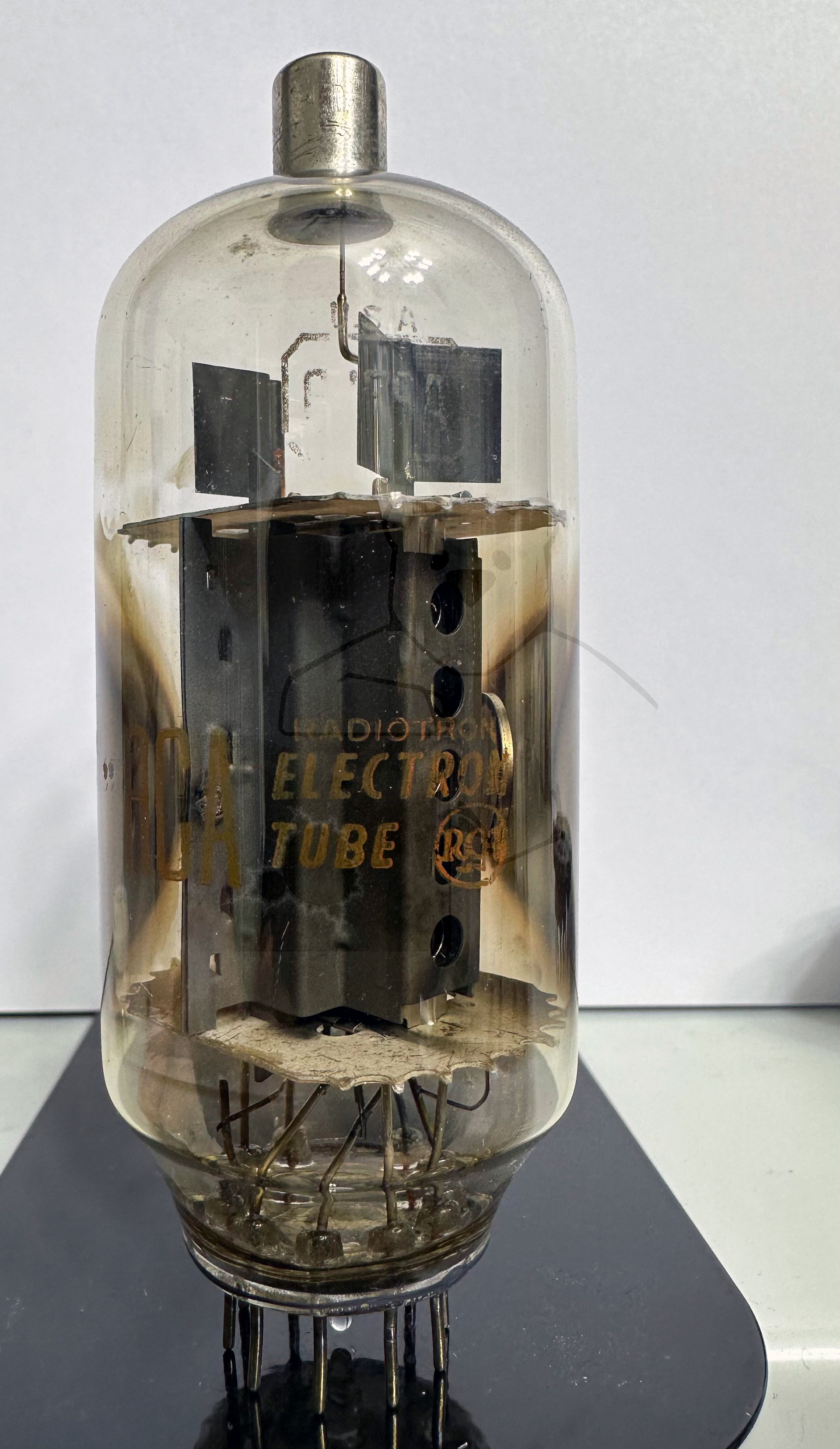

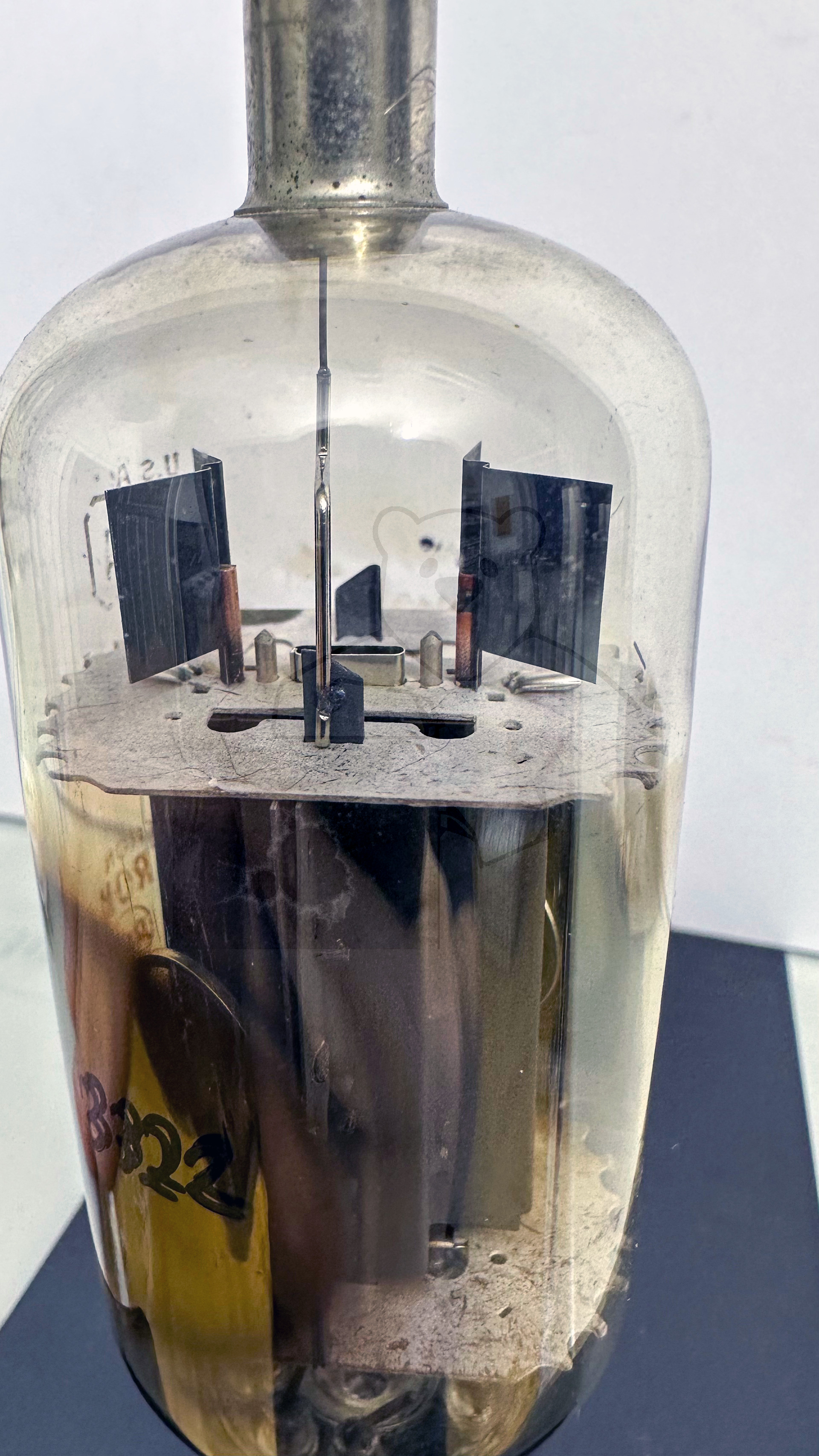

Daten und Bilder der Röhre: 6JE6A

🔎 Beschreibung der Röhre: 6JE6A

Name	6JE6A
Vergleichsname	→ 6JE6C 6LQ6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Novar, 9pol. → Liste aller Röhren mit: Novar, 9pol.
Zusätzliche Informationen
Letzte Änderung	20.06.2017 01:35:37

🔎 Beschreibung der Systeme für die Röhre: 6JE6A

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

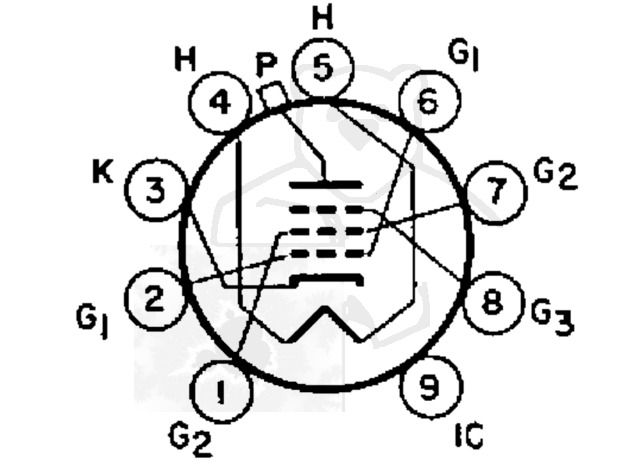

🔎 Sockelschaltung der 6JE6A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6JE6A
Datenblatt 6JE6A RCA Version 1 [www.tubedata.info].pdf (223 kB)
Datenblatt 6JE6A RCA Version 2 [www.tubedata.info].pdf (237 kB)
Datenblatt 6JE6A RCA Version 3 [www.tubedata.info].pdf (318 kB)
Datenblatt 6JE6C General Electric.pdf (273 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
