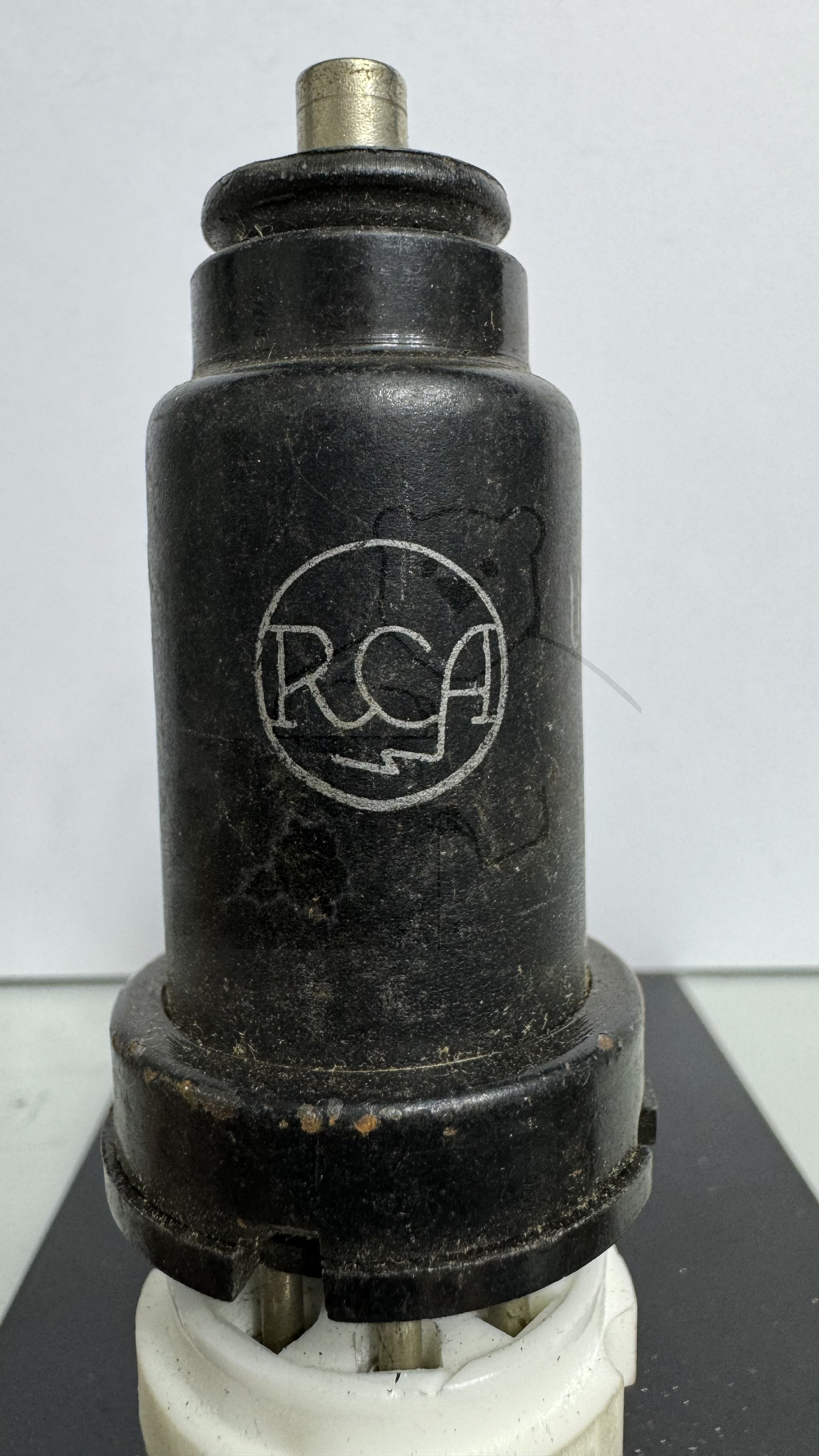

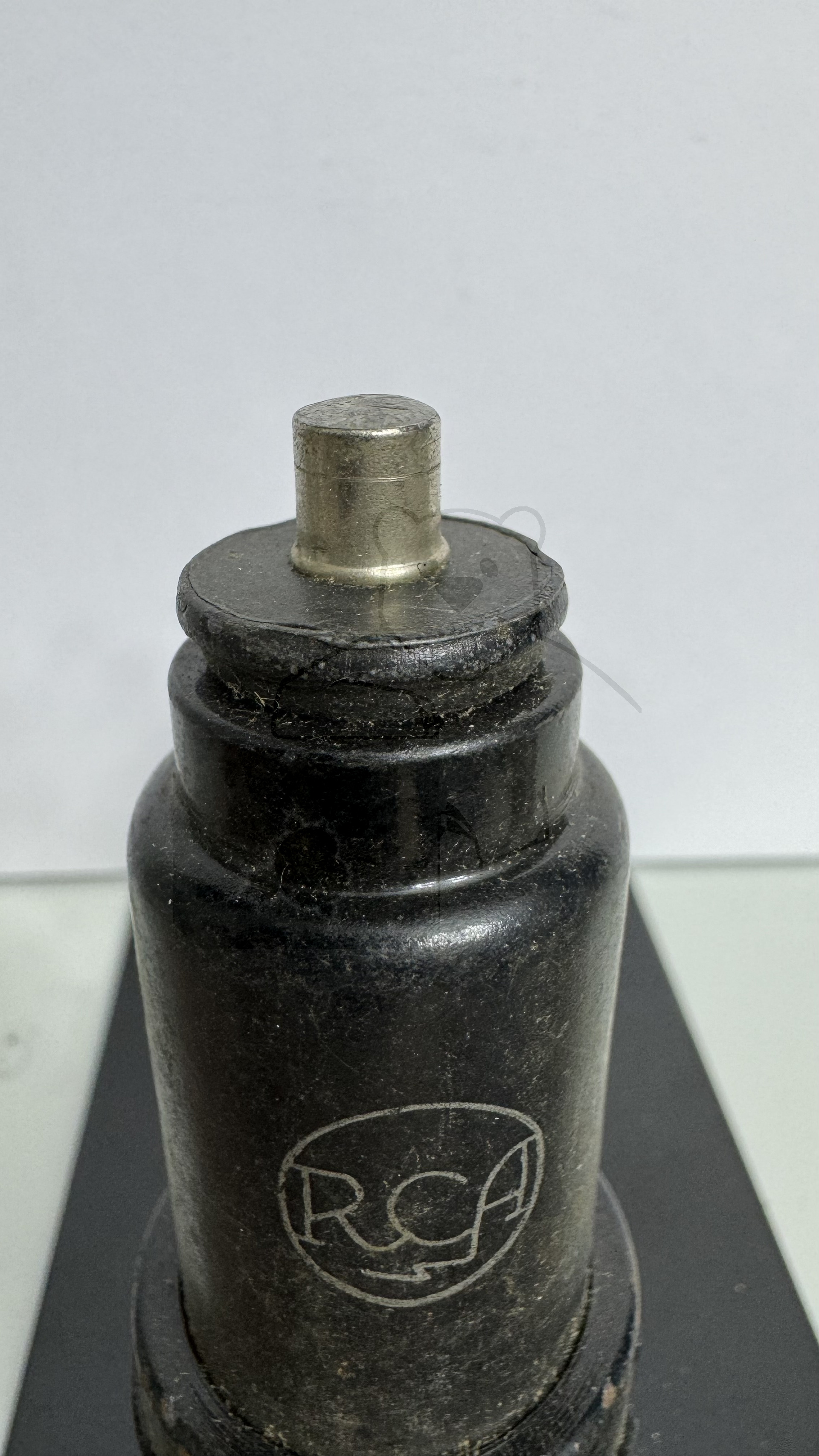

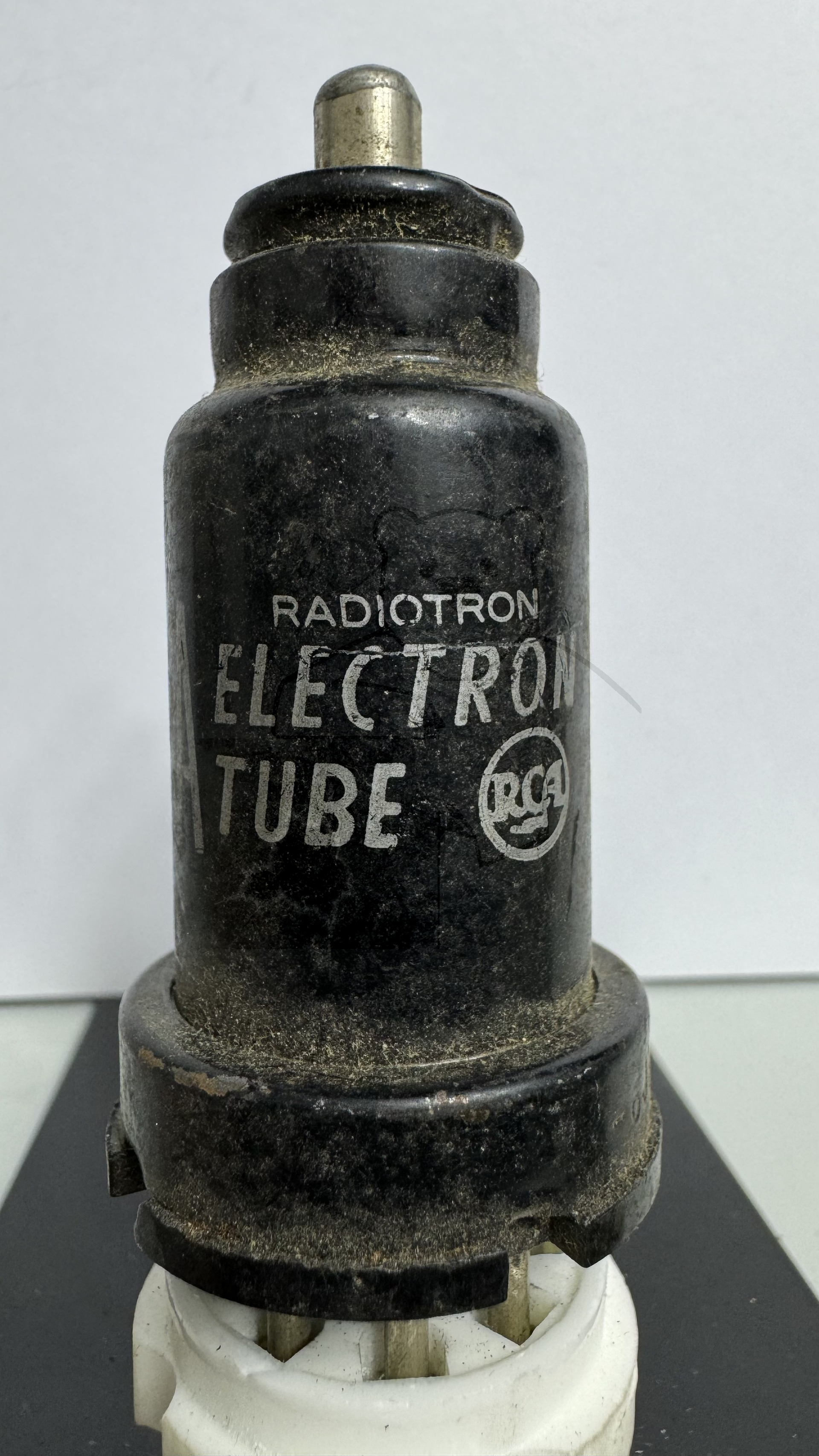

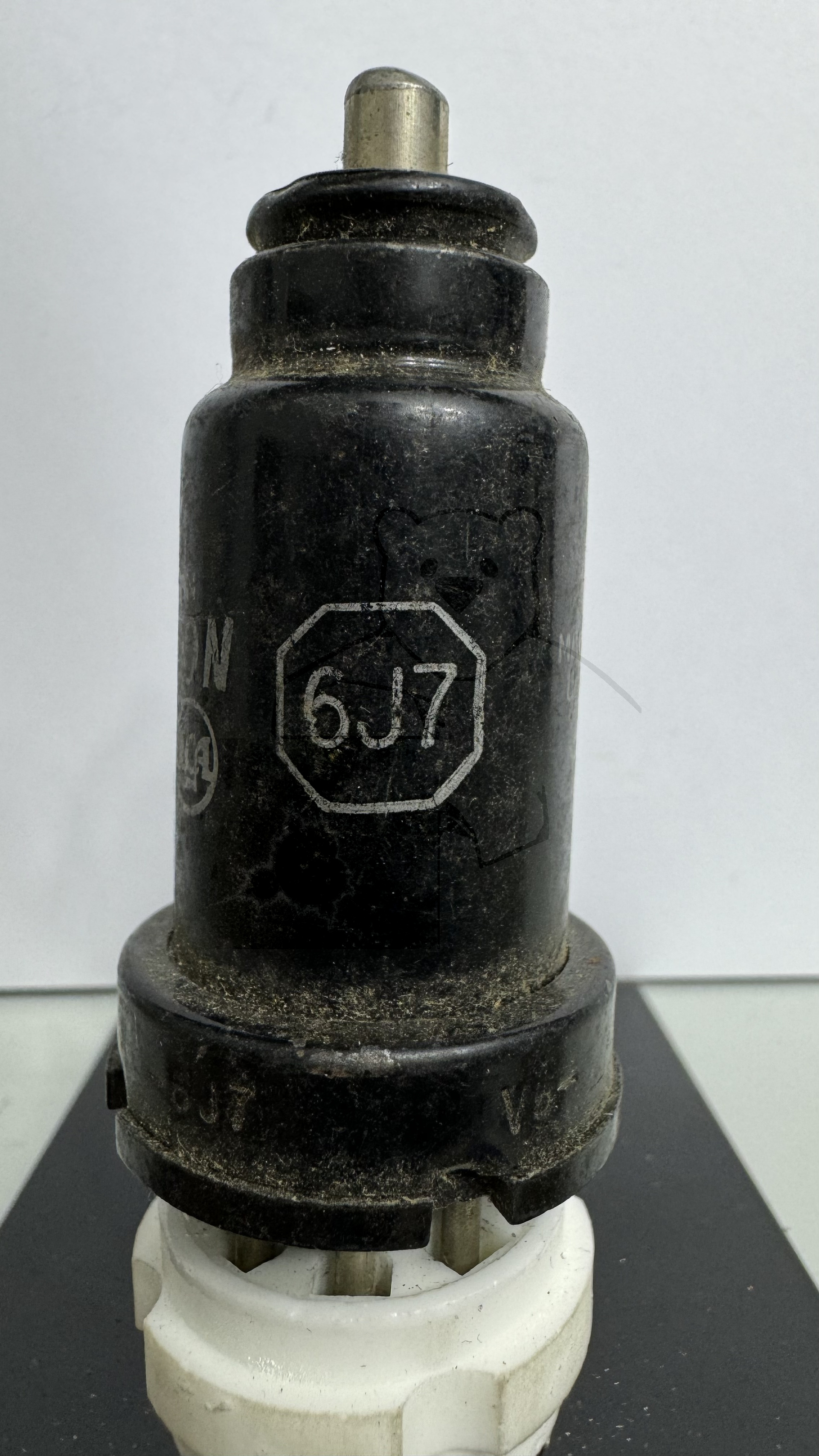

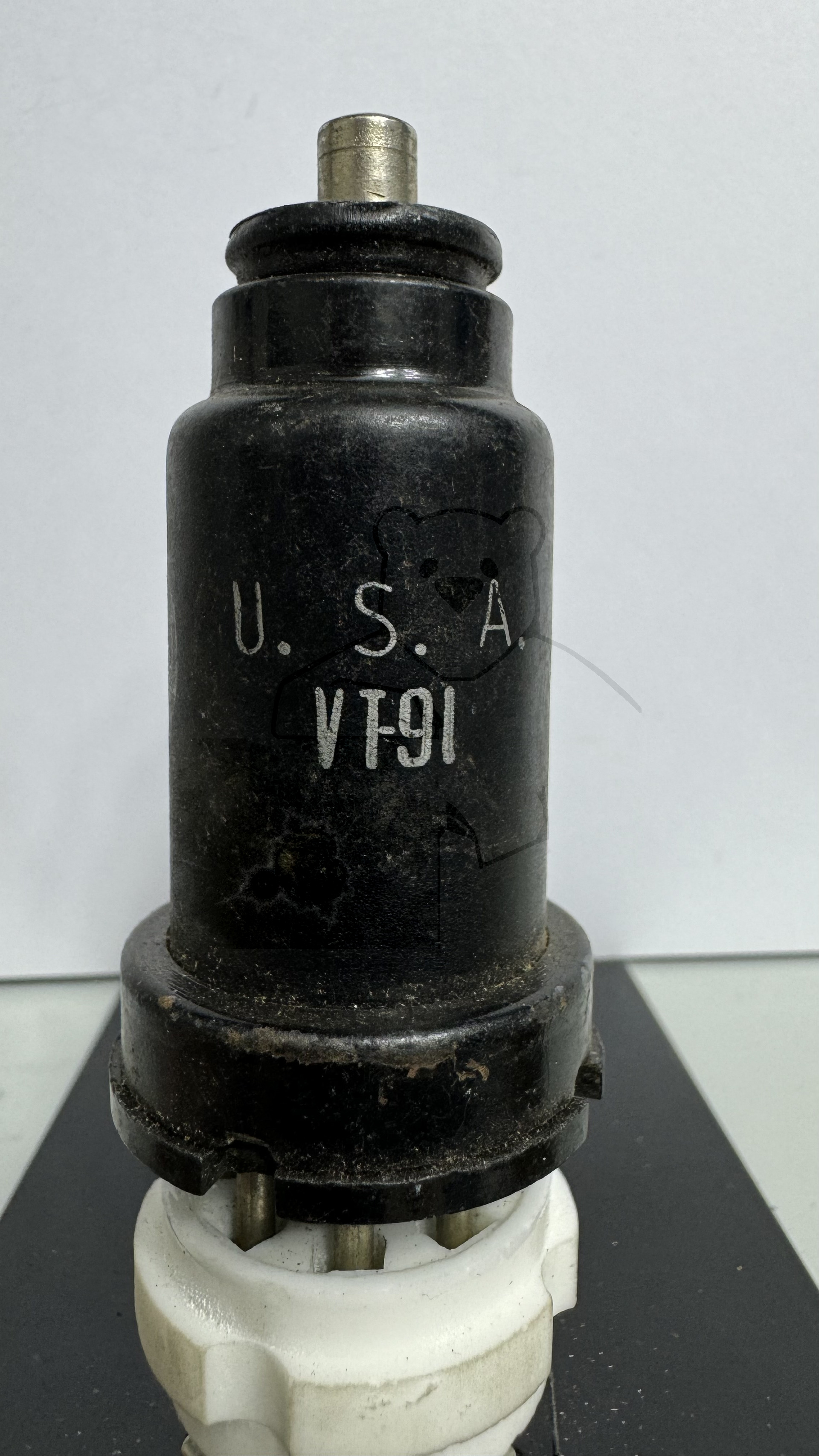

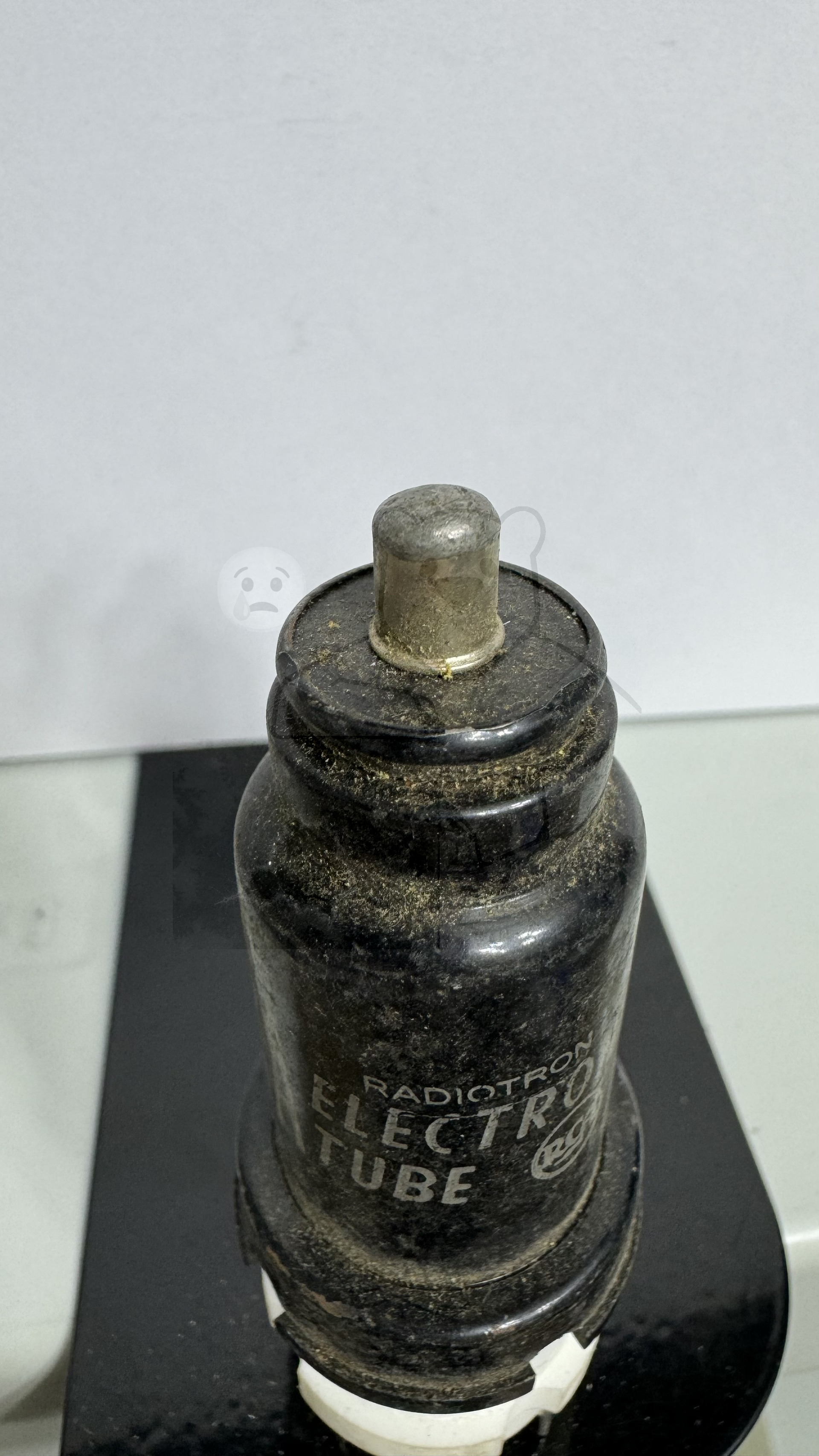

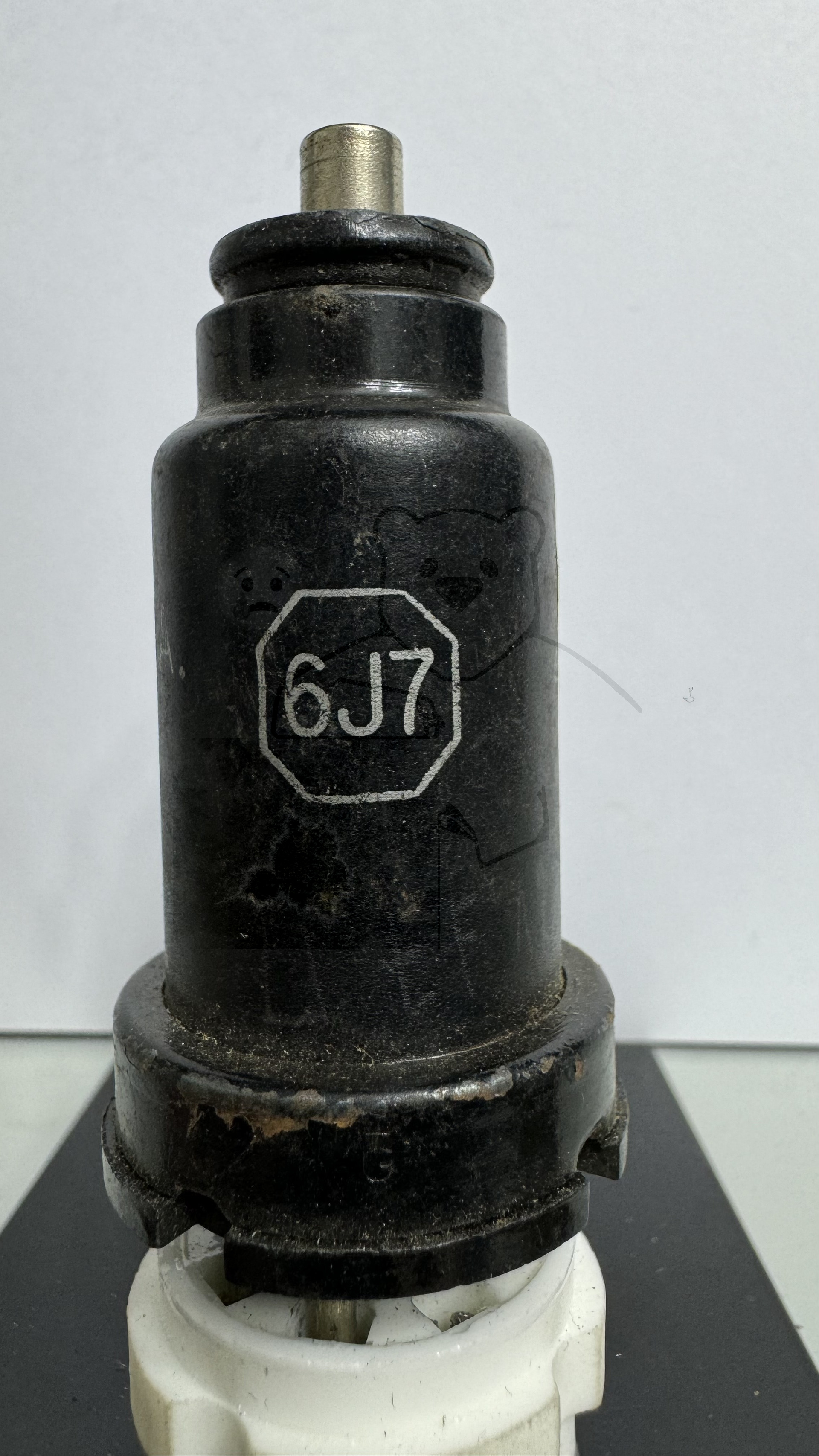

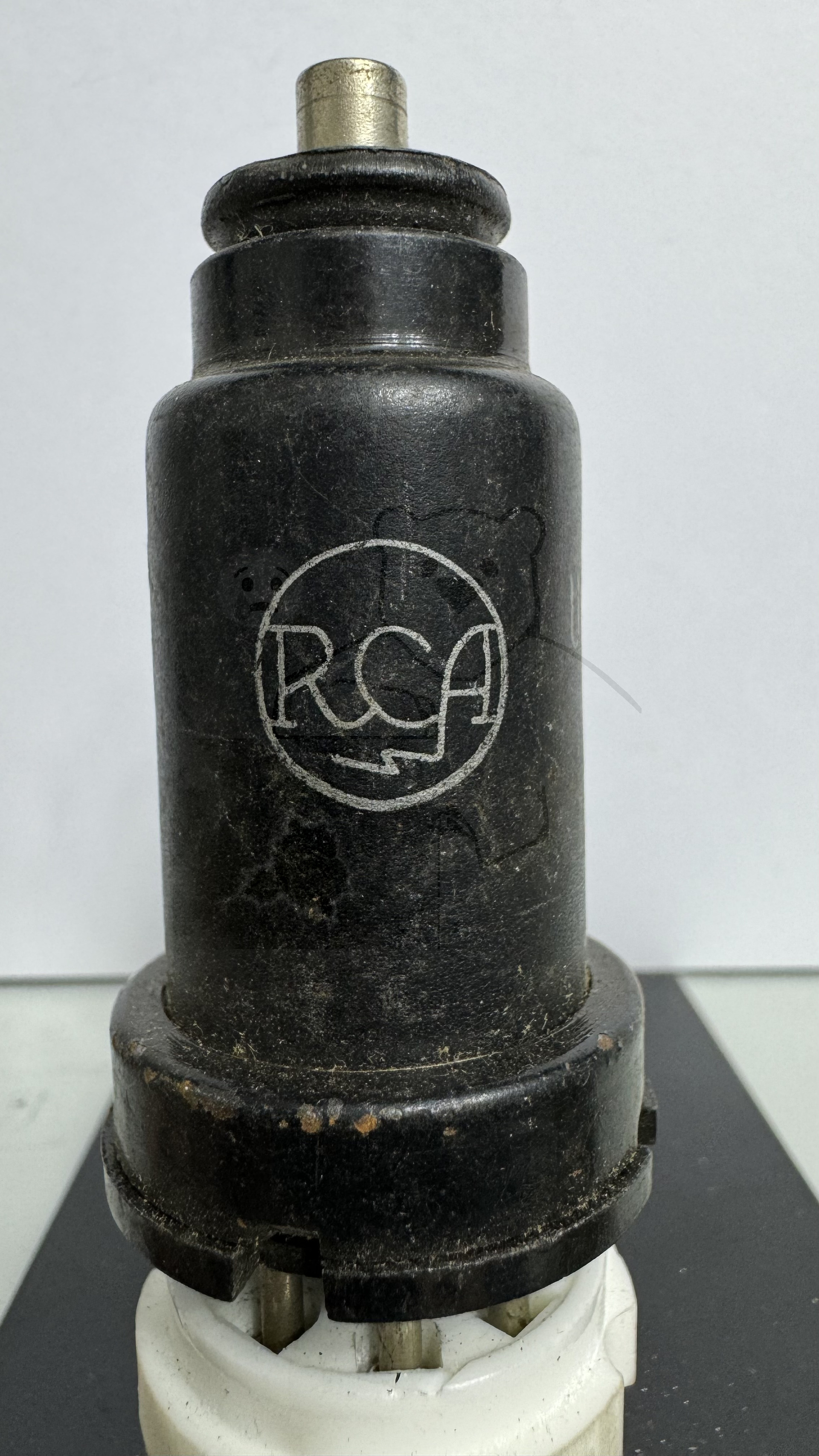

Daten und Bilder der Röhre: 6J7

🔎 Beschreibung der Röhre: 6J7

Name	6J7
Vergleichsname	→ 6Ж7 VT-91
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:05:35

🔎 Beschreibung der Systeme für die Röhre: 6J7

	System 1
Kathode	8
Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

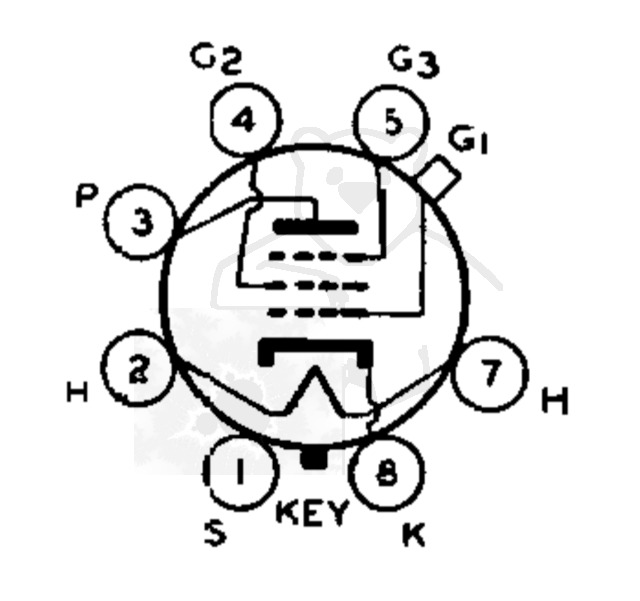

🔎 Sockelschaltung der 6J7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6J7
Datenblatt 6J7 Cunningham [www.tubedata.info].pdf (86 kB)
Datenblatt 6J7 General Electric.pdf (212 kB)
Datenblatt 6J7 RCA.pdf (80 kB)

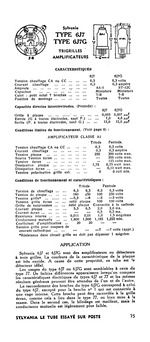

Datenblatt 6J7 Sylvania Französisch [www.tubedata.info].pdf (75 kB)
Datenblatt 6J7 Sylvania.pdf (442 kB)
Datenblatt 6J7 Tung-Sol [www.tubedata.info].pdf (173 kB)
Datenblatt 6J7G Brimar [www.tubedata.info].pdf (71 kB)
Datenblatt 6J7G Radiotron.pdf (504 kB)
Datenblatt 6J7G Sylvania.pdf (232 kB)
Pruefkarte 6J7 1620 7000 VT-91 6W7 W63 KTW63 - Funke W19 Roehrenpruefer.pdf (175 kB)
Pruefkarte 6J7 6J7GTX 6J7MG 1224 1620 2000 VT91 VT91A - Neuberger RPM370 Roehrenmessgeraet.pdf (243 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
