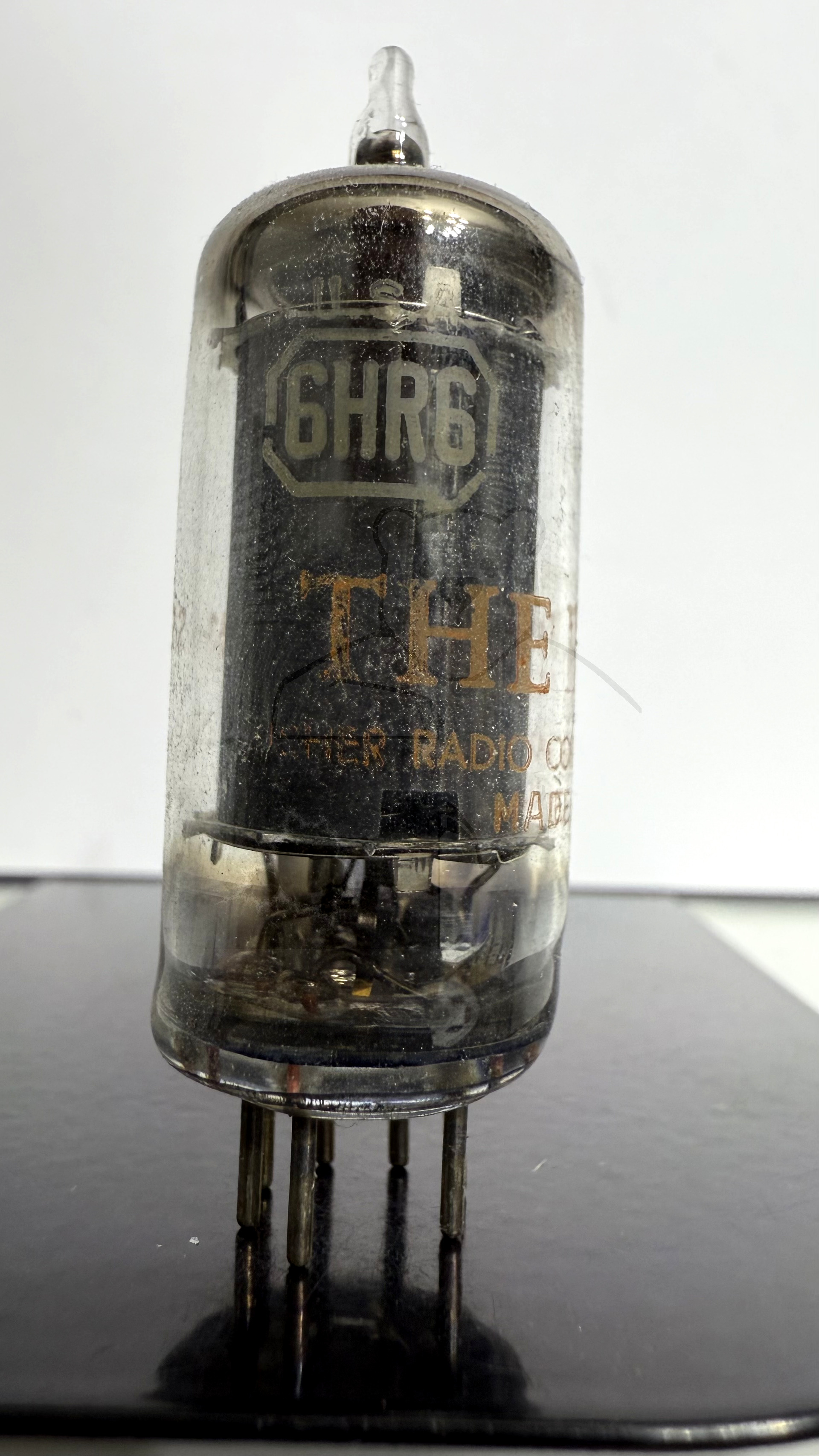

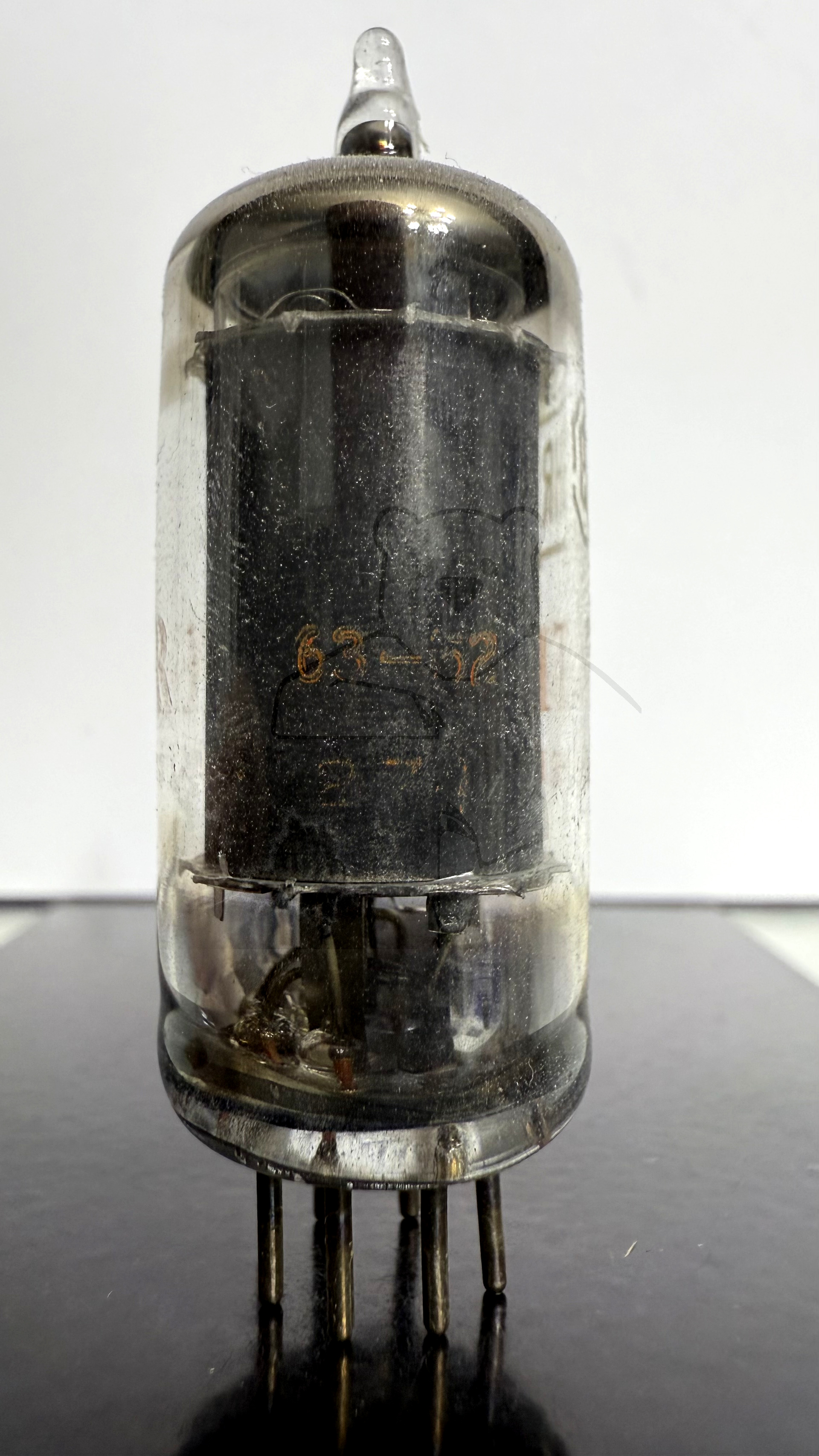

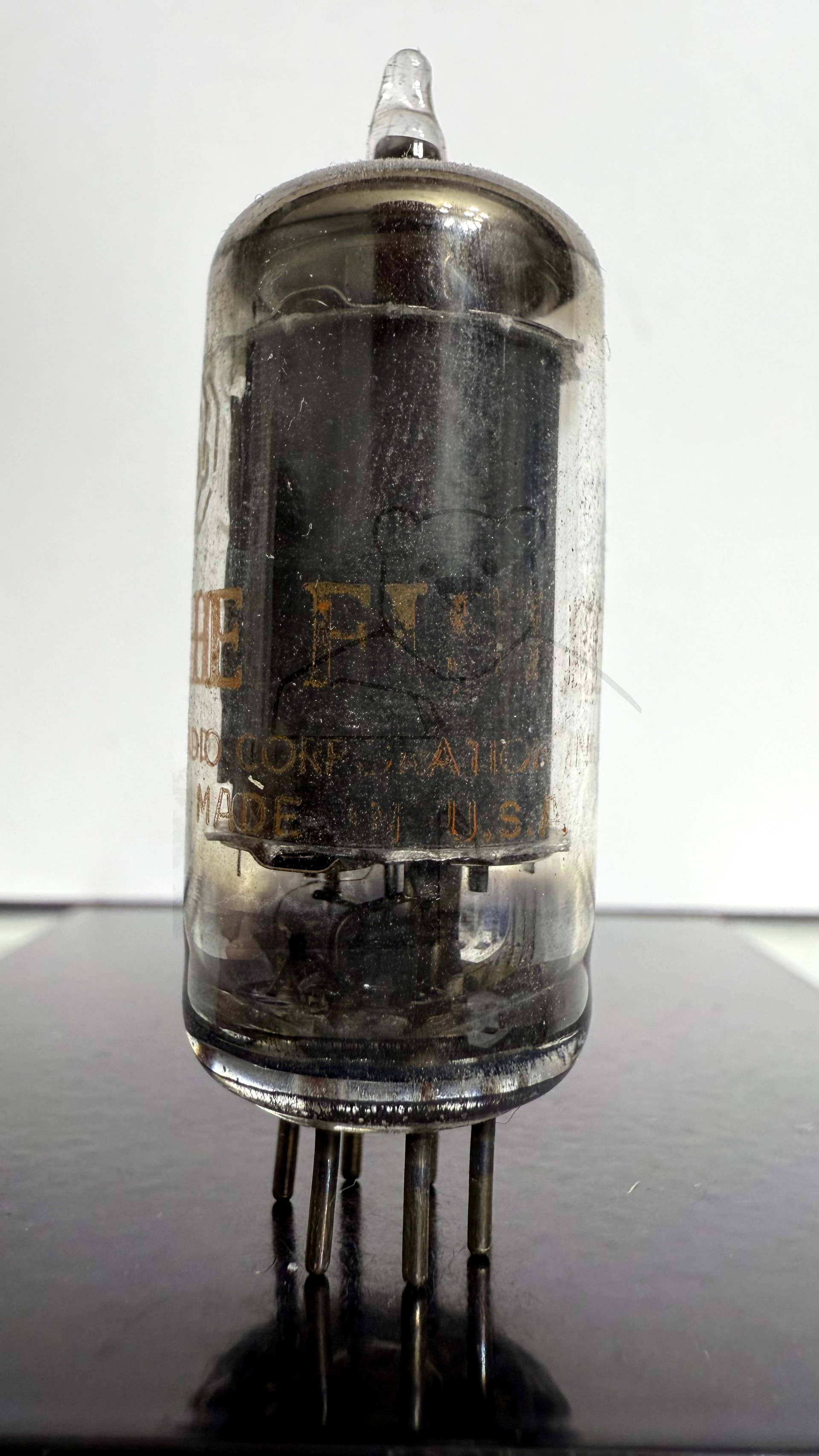

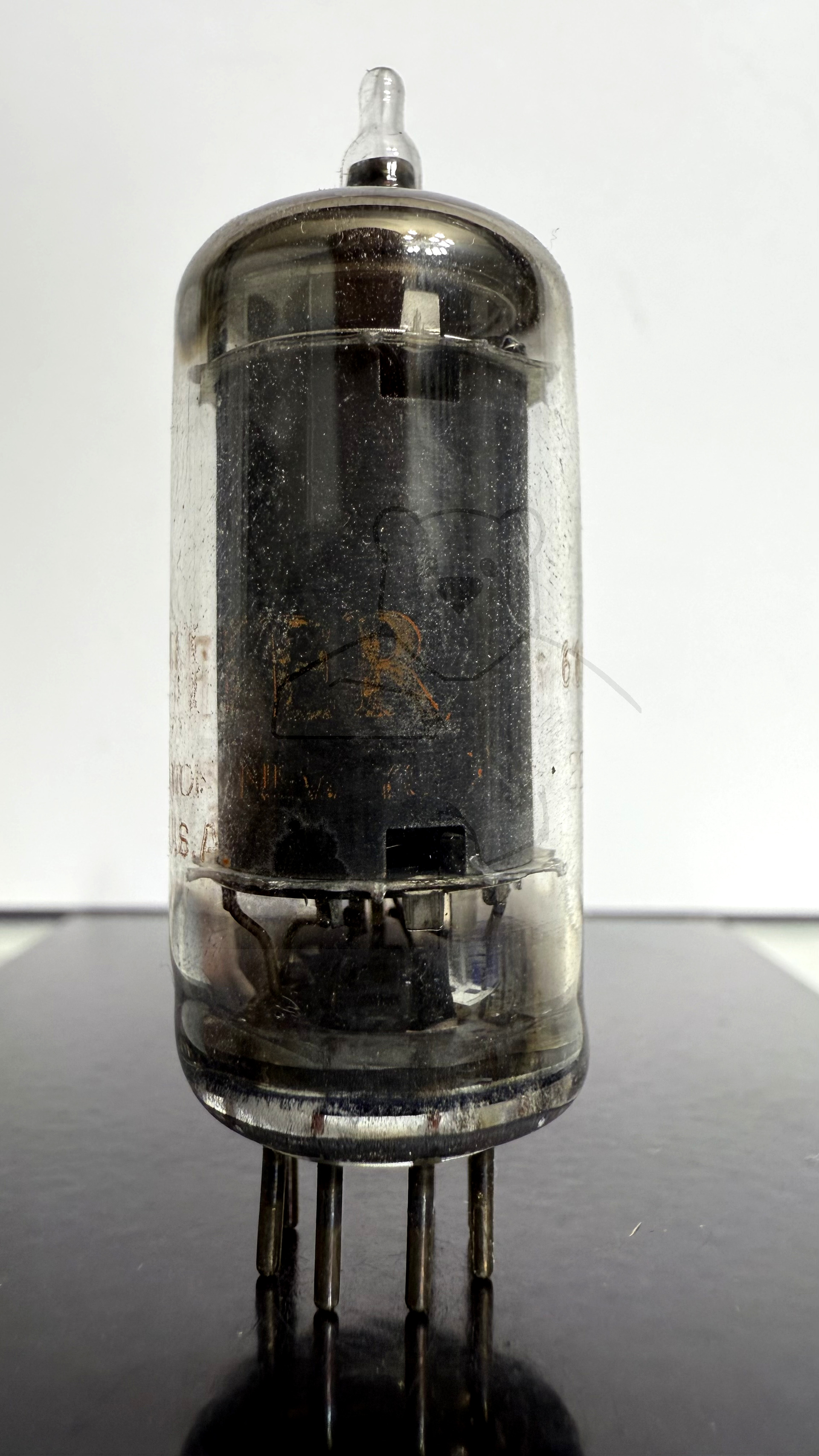

Daten und Bilder der Röhre: 6HR6

🔎 Beschreibung der Röhre: 6HR6

Name	6HR6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	14.12.2018 15:36:32

🔎 Beschreibung der Systeme für die Röhre: 6HR6

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

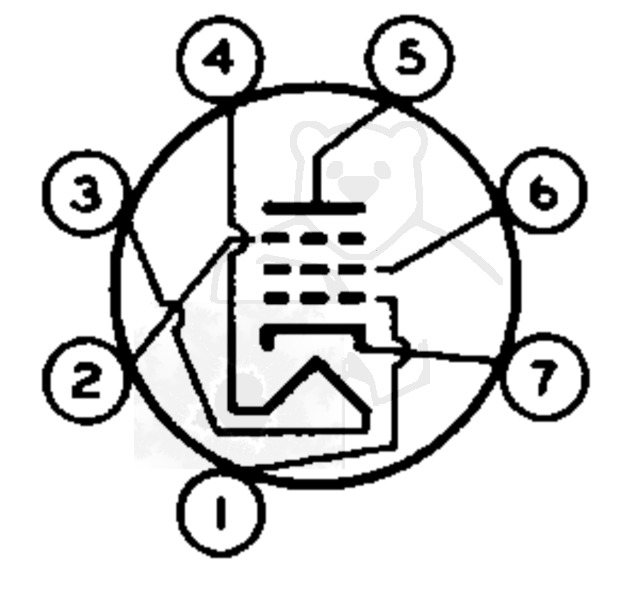

🔎 Sockelschaltung der 6HR6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6HR6
Datenblatt 6HR6 RCA [www.tubedata.info].pdf (167 kB)
Datenblatt 6HR6 Sylvania [www.tubedata.info].pdf (65 kB)
