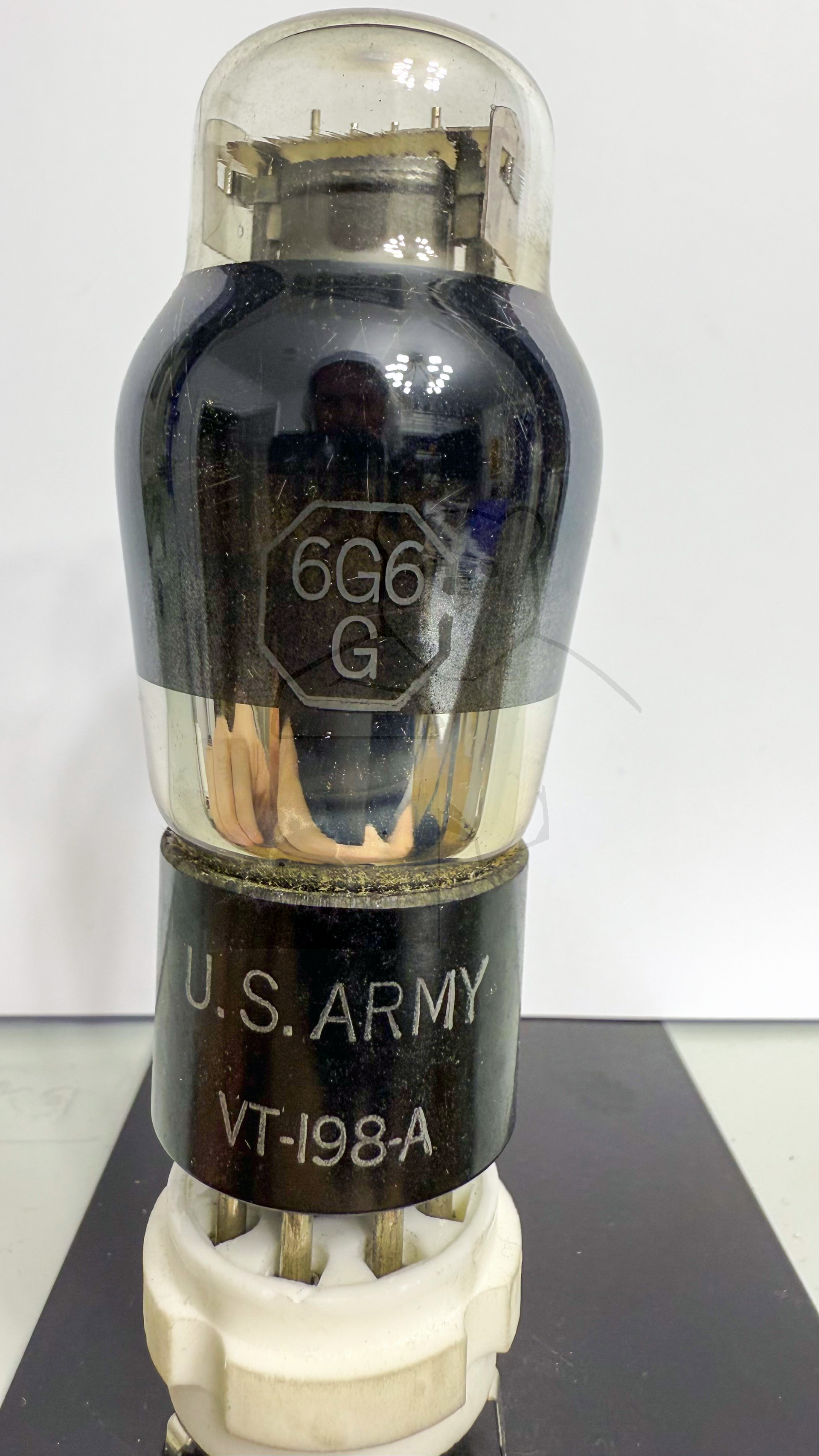

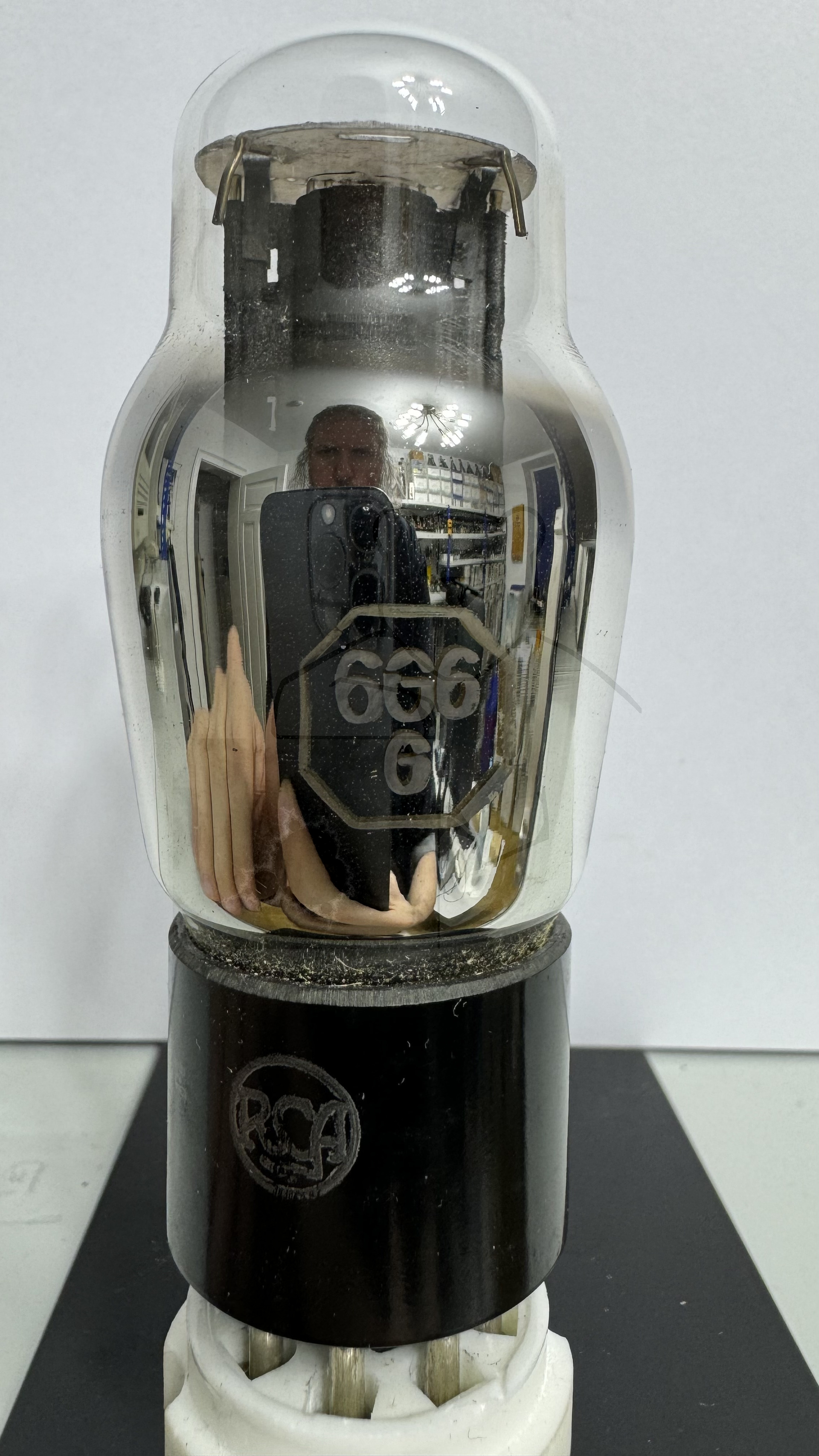

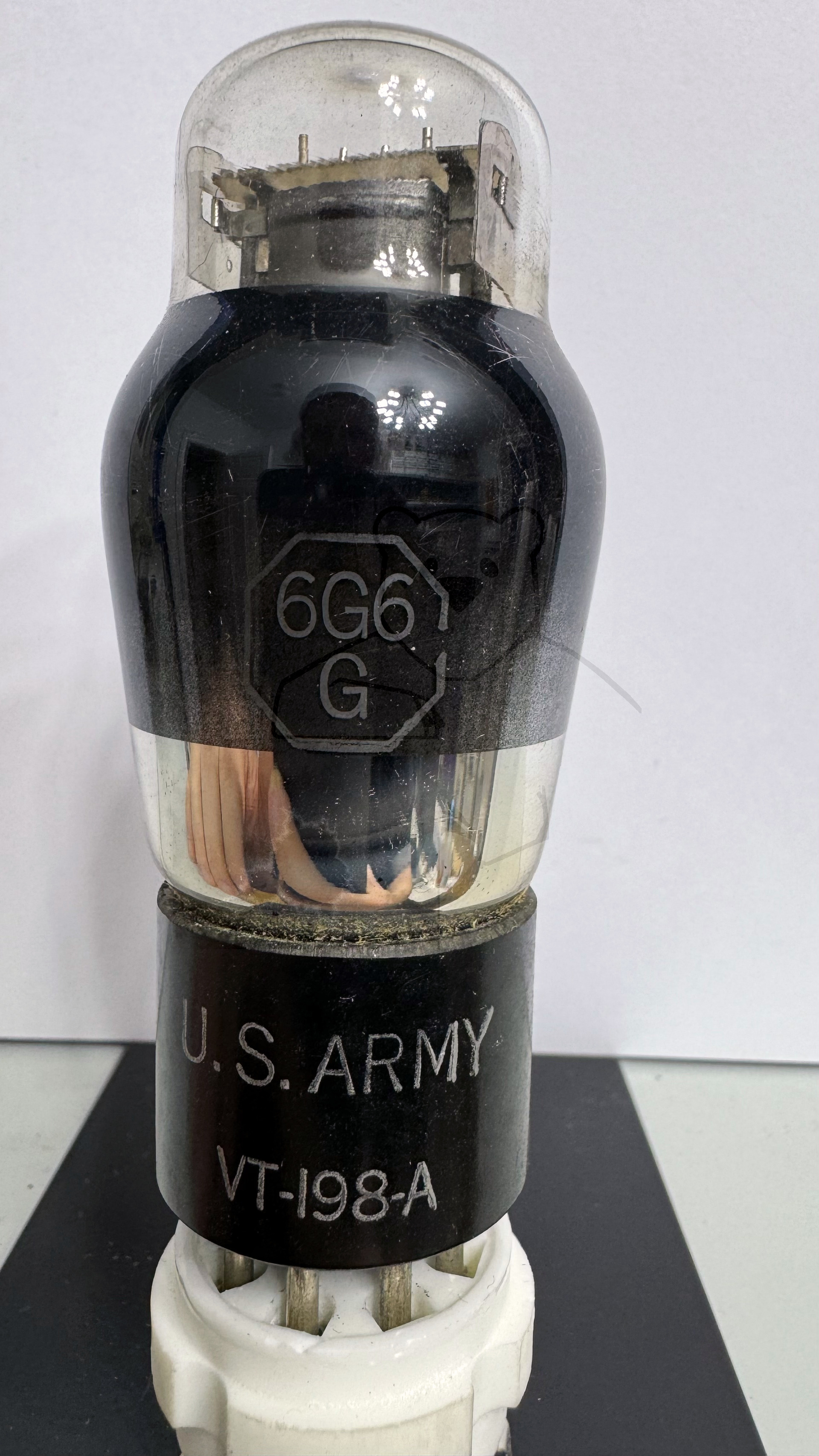

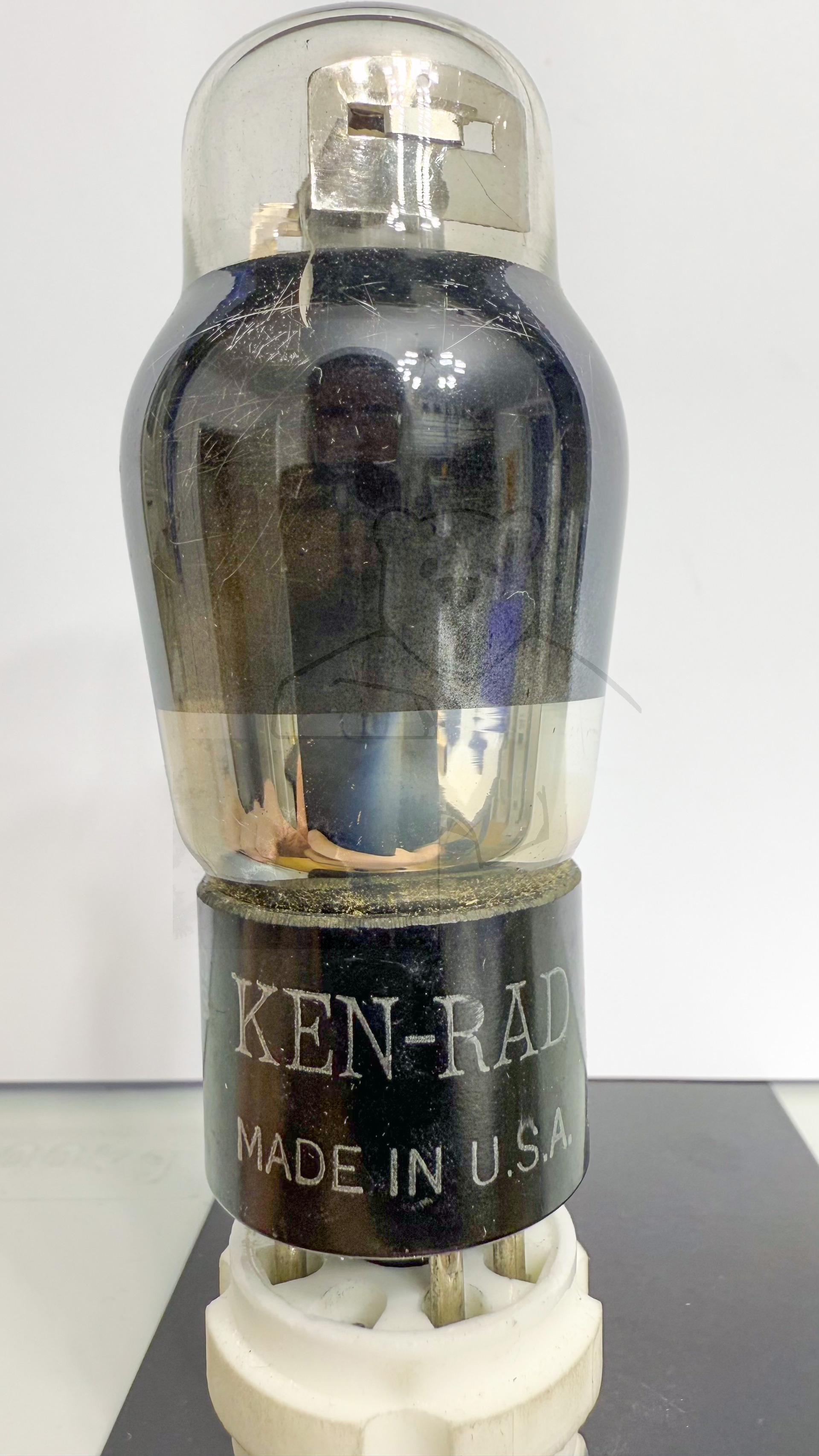

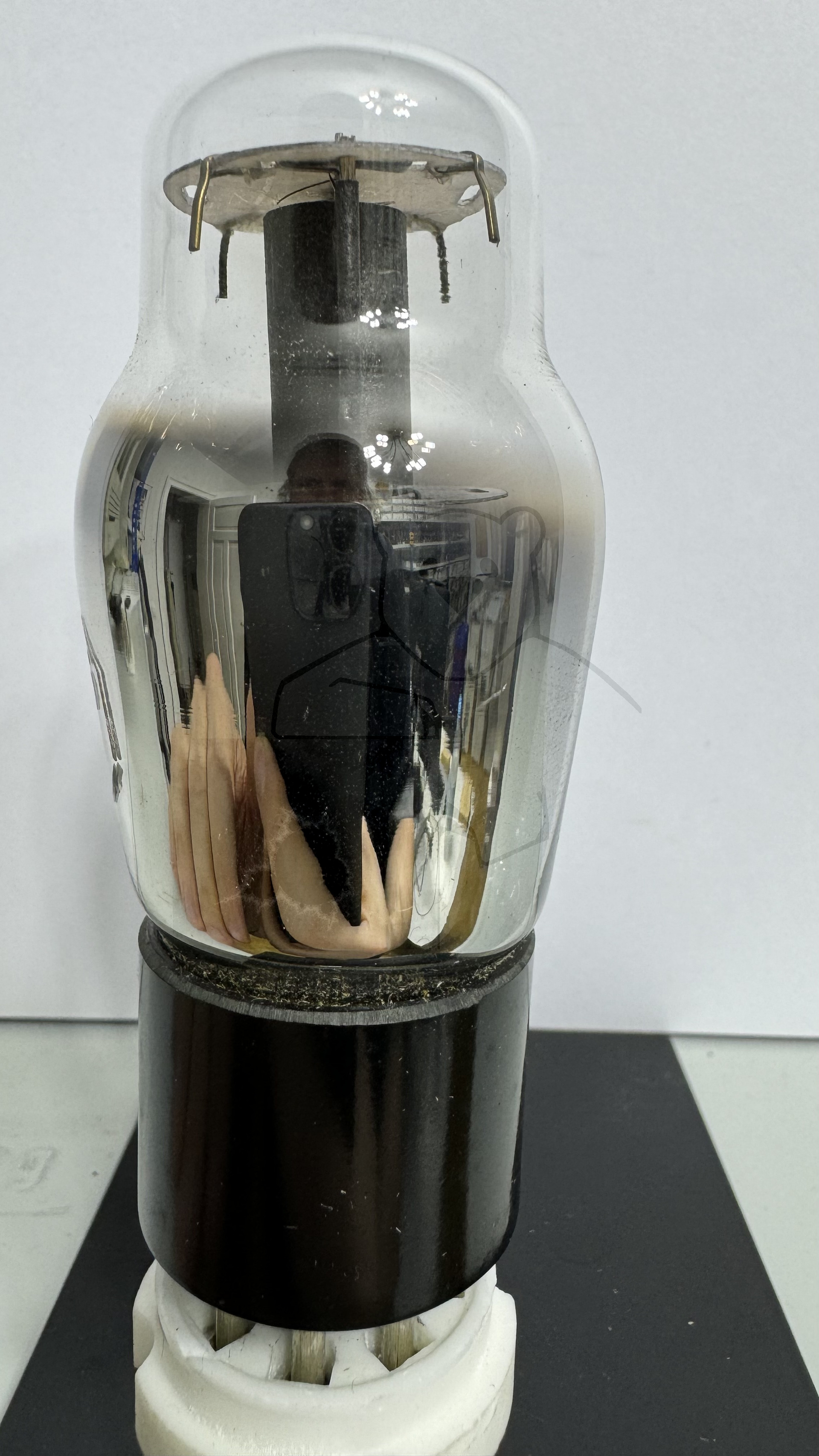

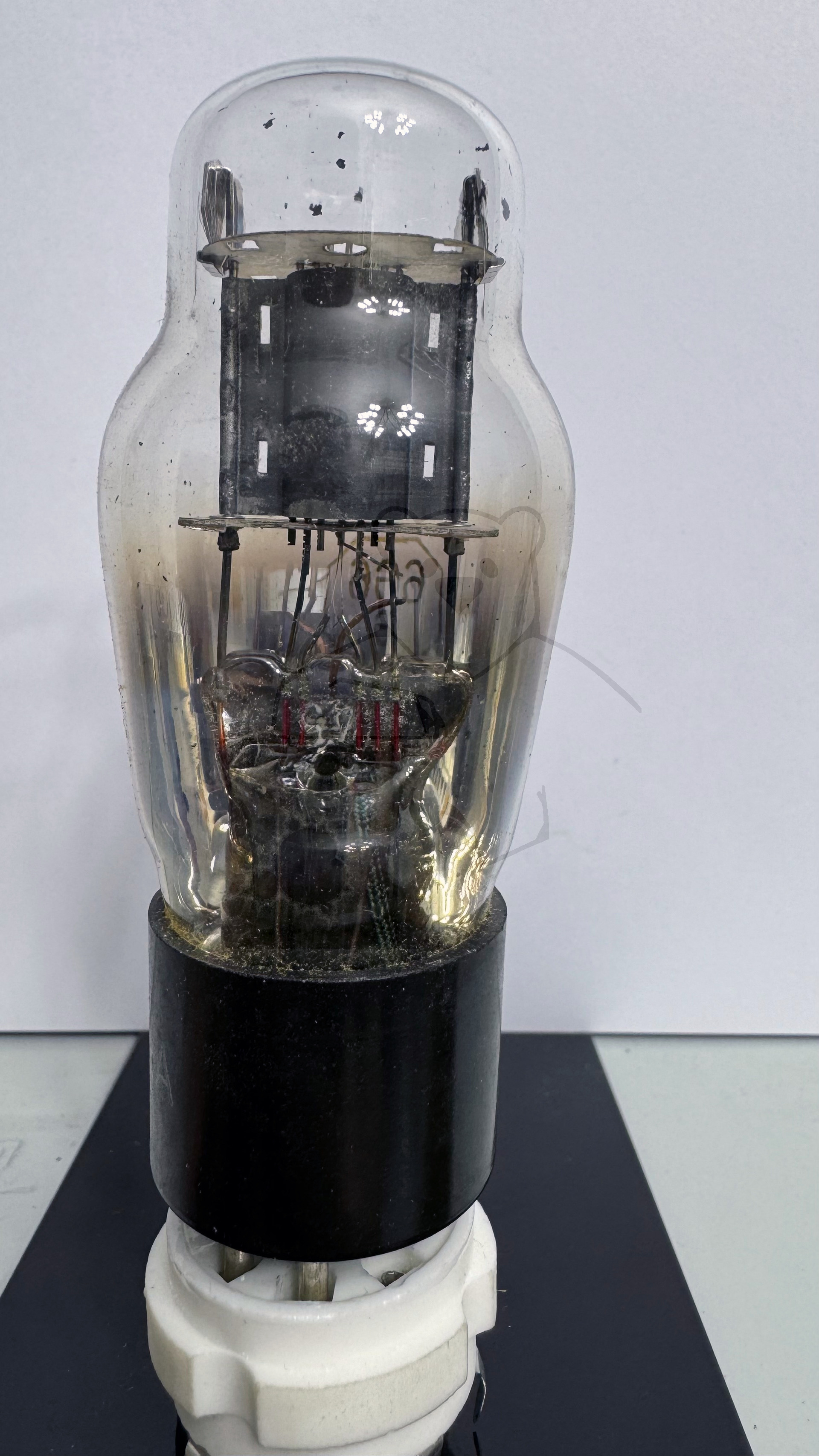

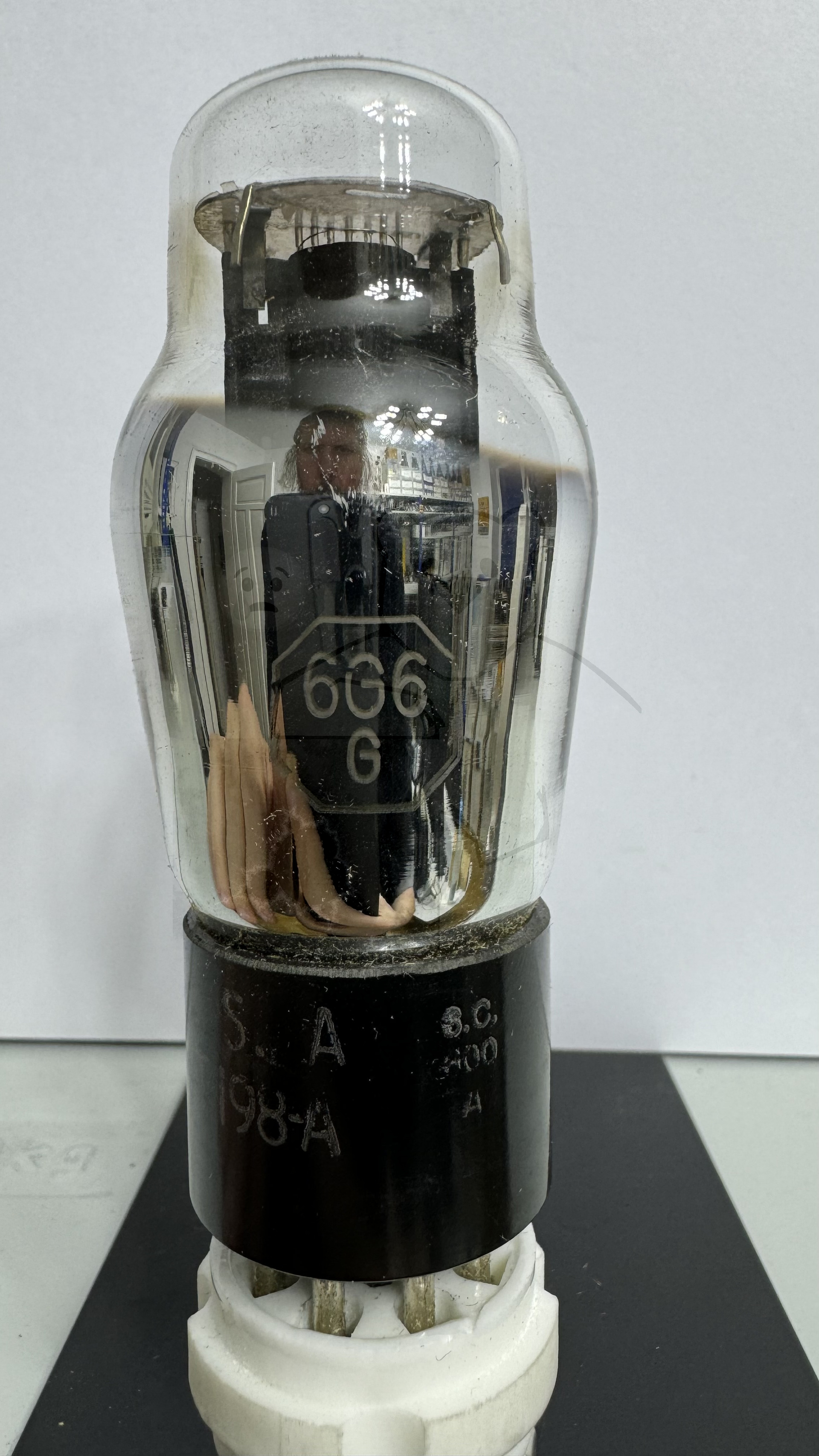

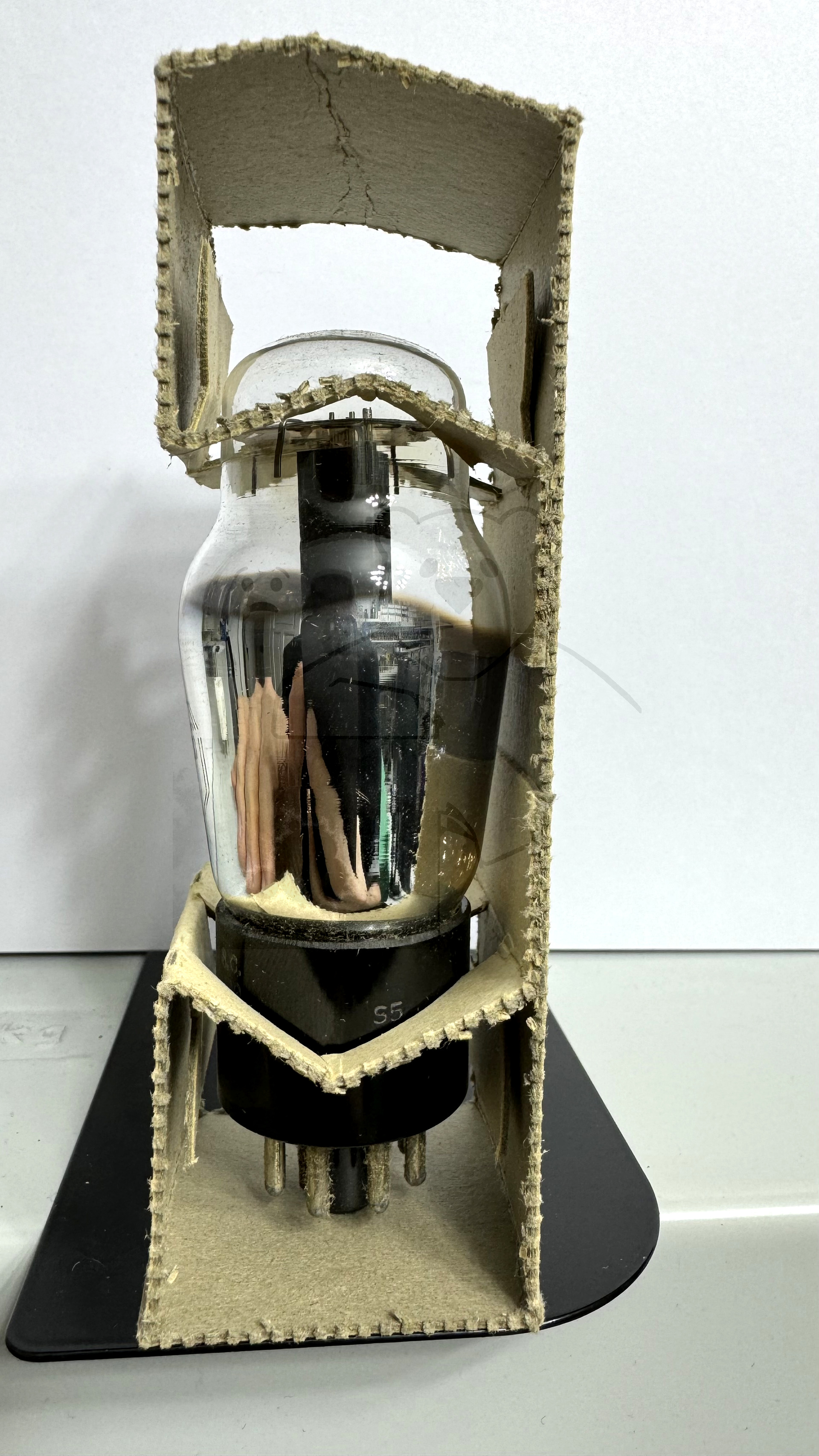

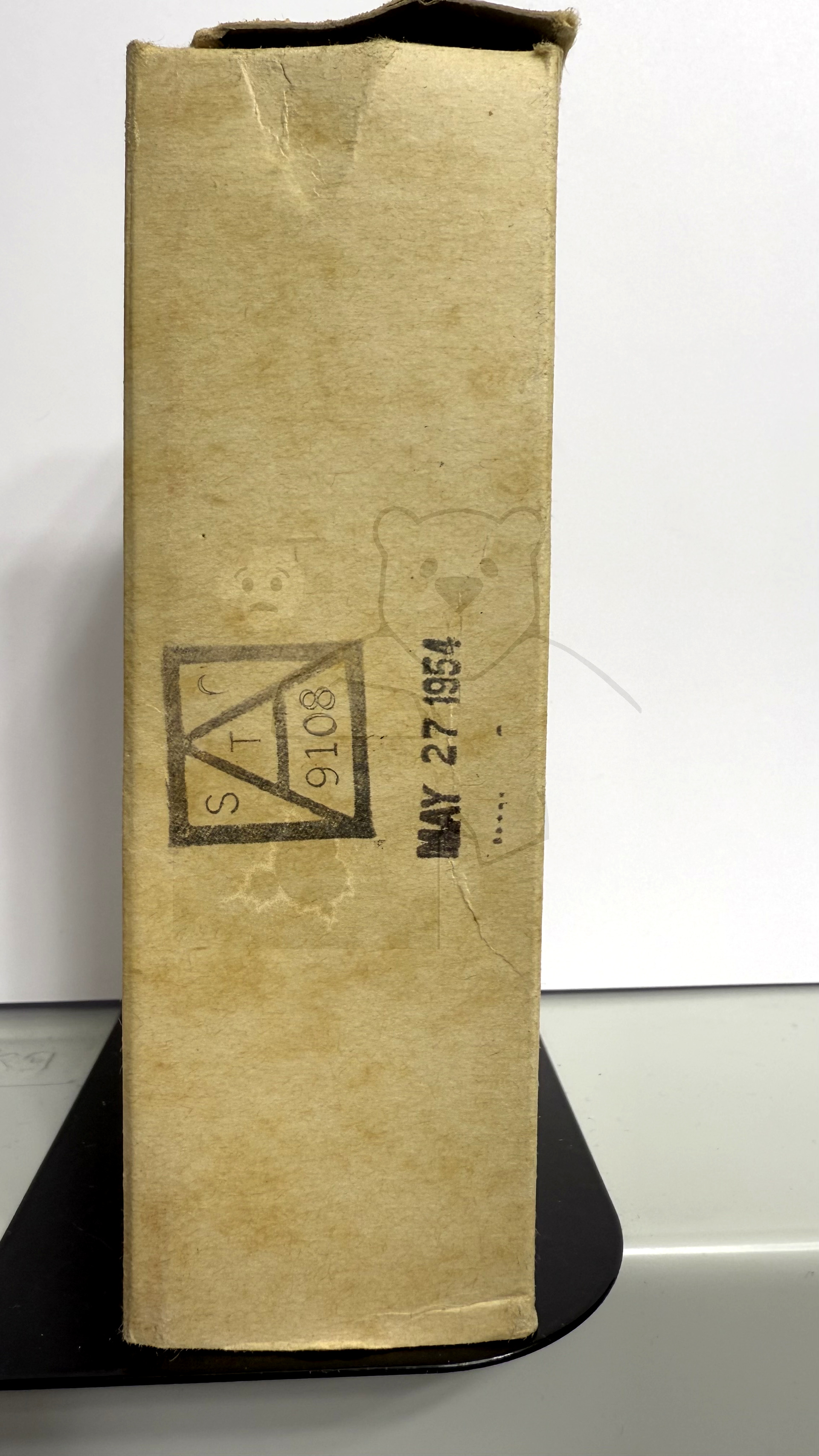

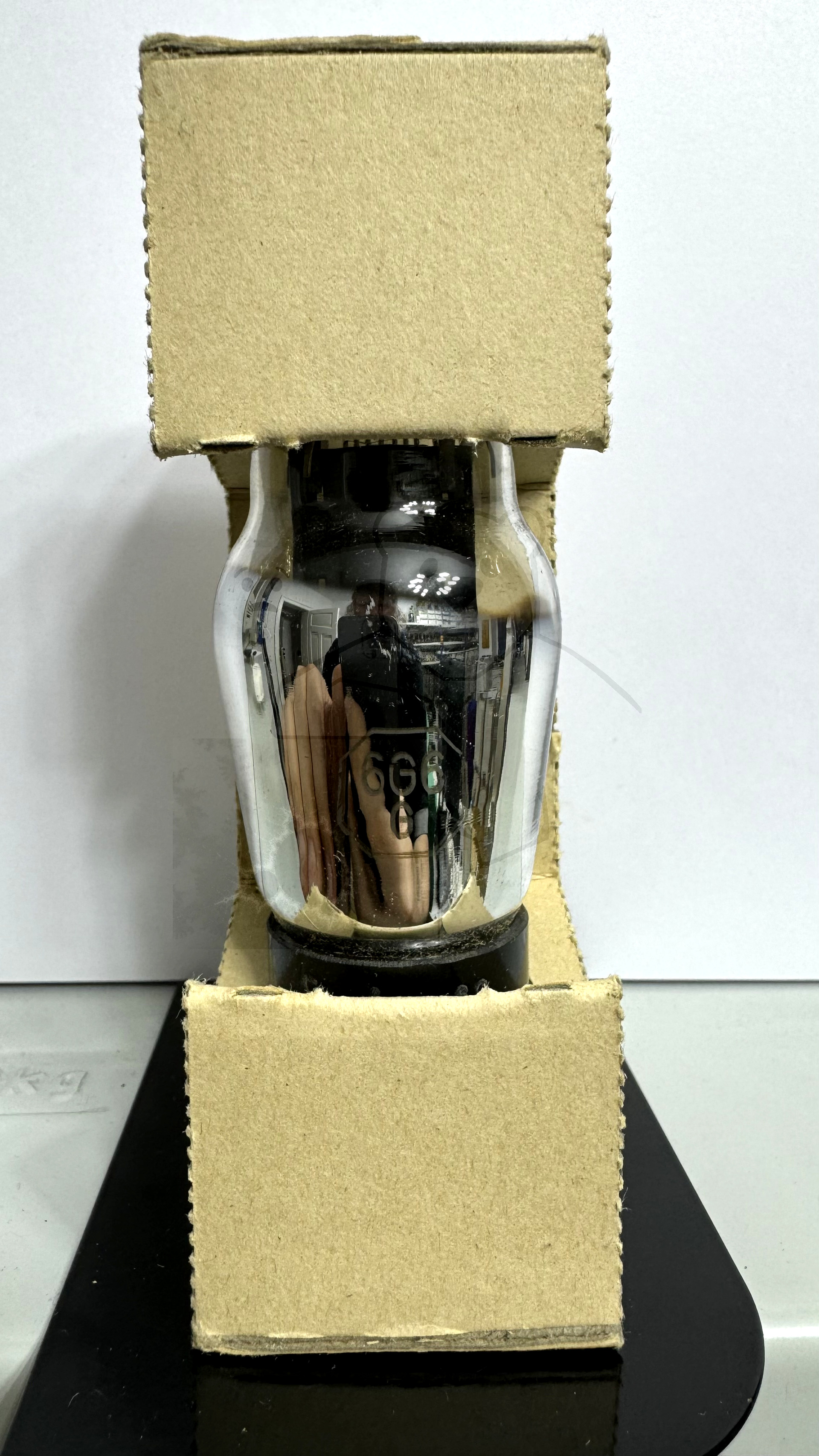

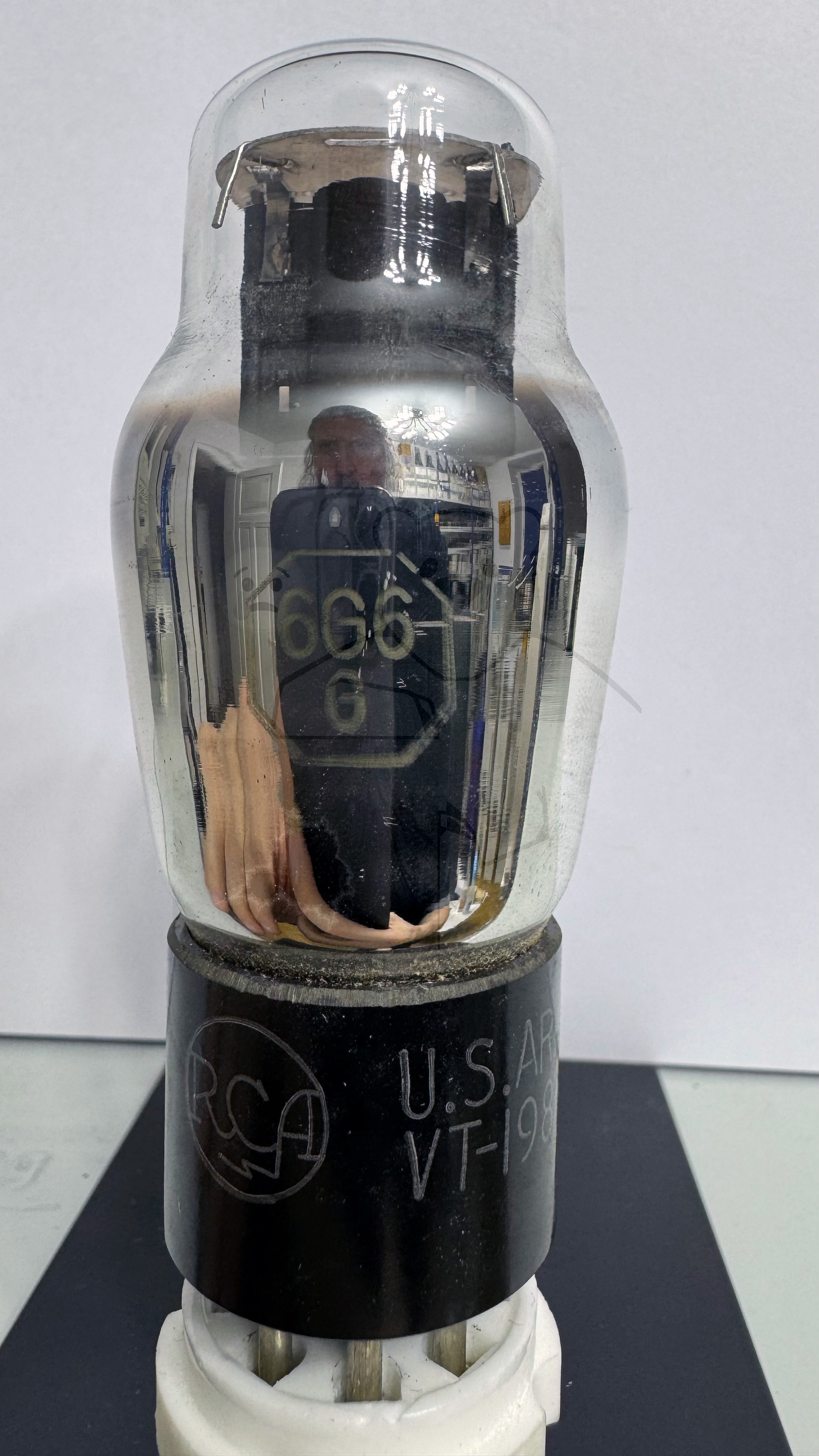

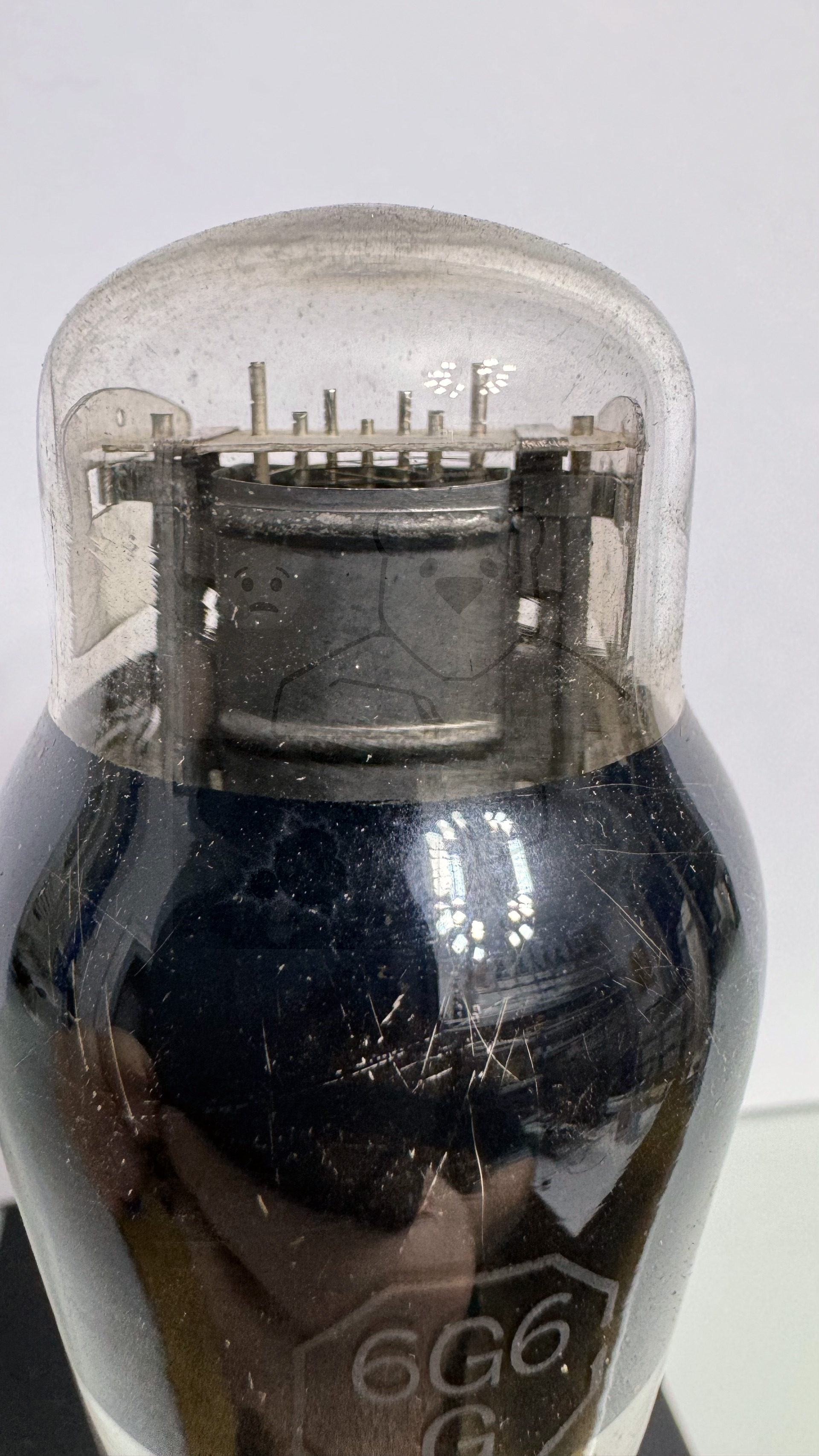

Daten und Bilder der Röhre: 6G6G

🔎 Beschreibung der Röhre: 6G6G

Name	6G6G

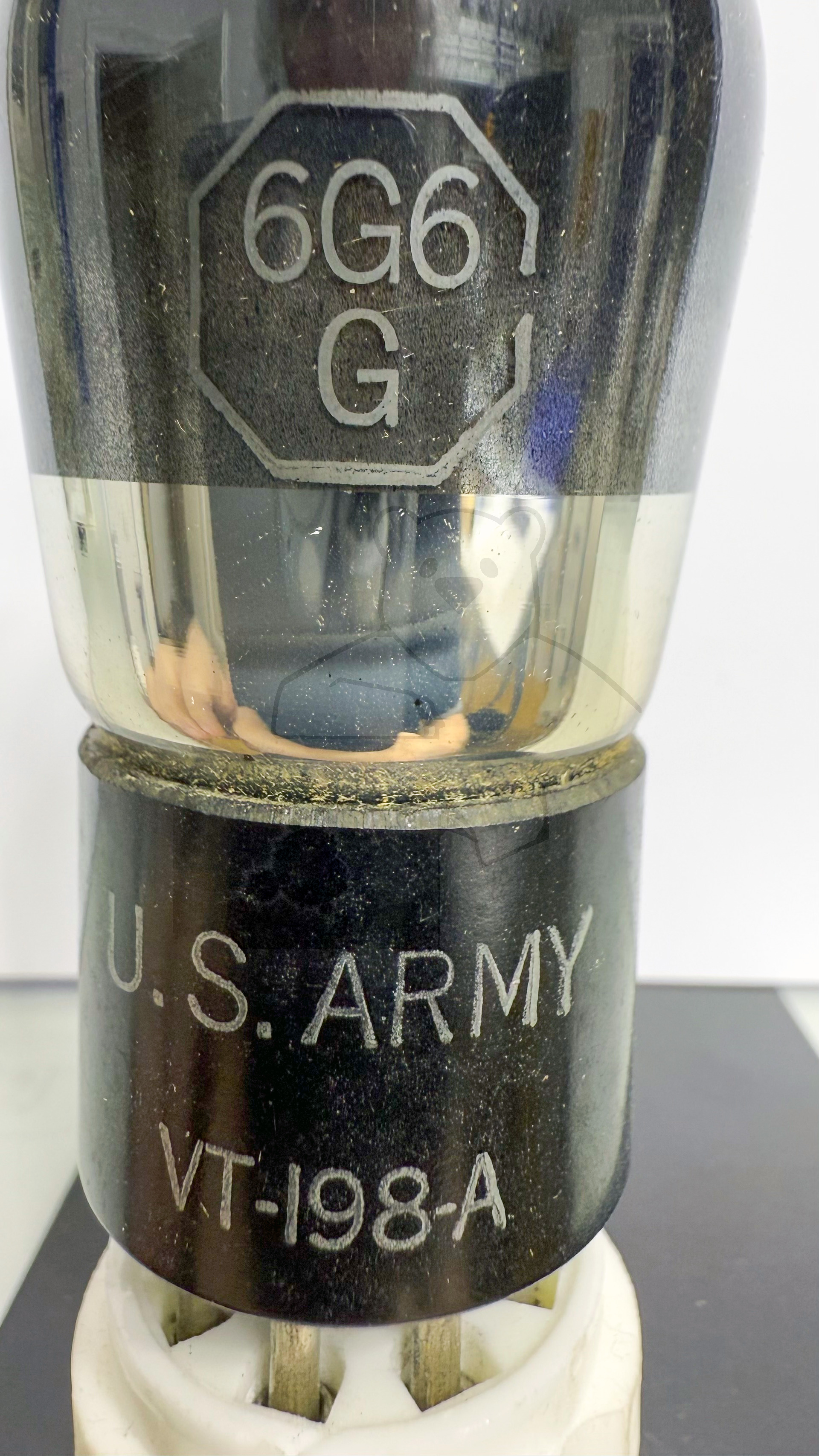

Vergleichsname	VT-198A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:55:39

🔎 Beschreibung der Systeme für die Röhre: 6G6G

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6G6G

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6G6G
Datenblatt 6G6G Ken-Rad [www.tubedata.info].pdf (61 kB)
Datenblatt 6G6G RCA [www.tubedata.info].pdf (202 kB)
Datenblatt 6G6G Sylvania [www.tubedata.info].pdf (68 kB)
Datenblatt 6G6G Tung-Sol [www.tubedata.info].pdf (113 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
