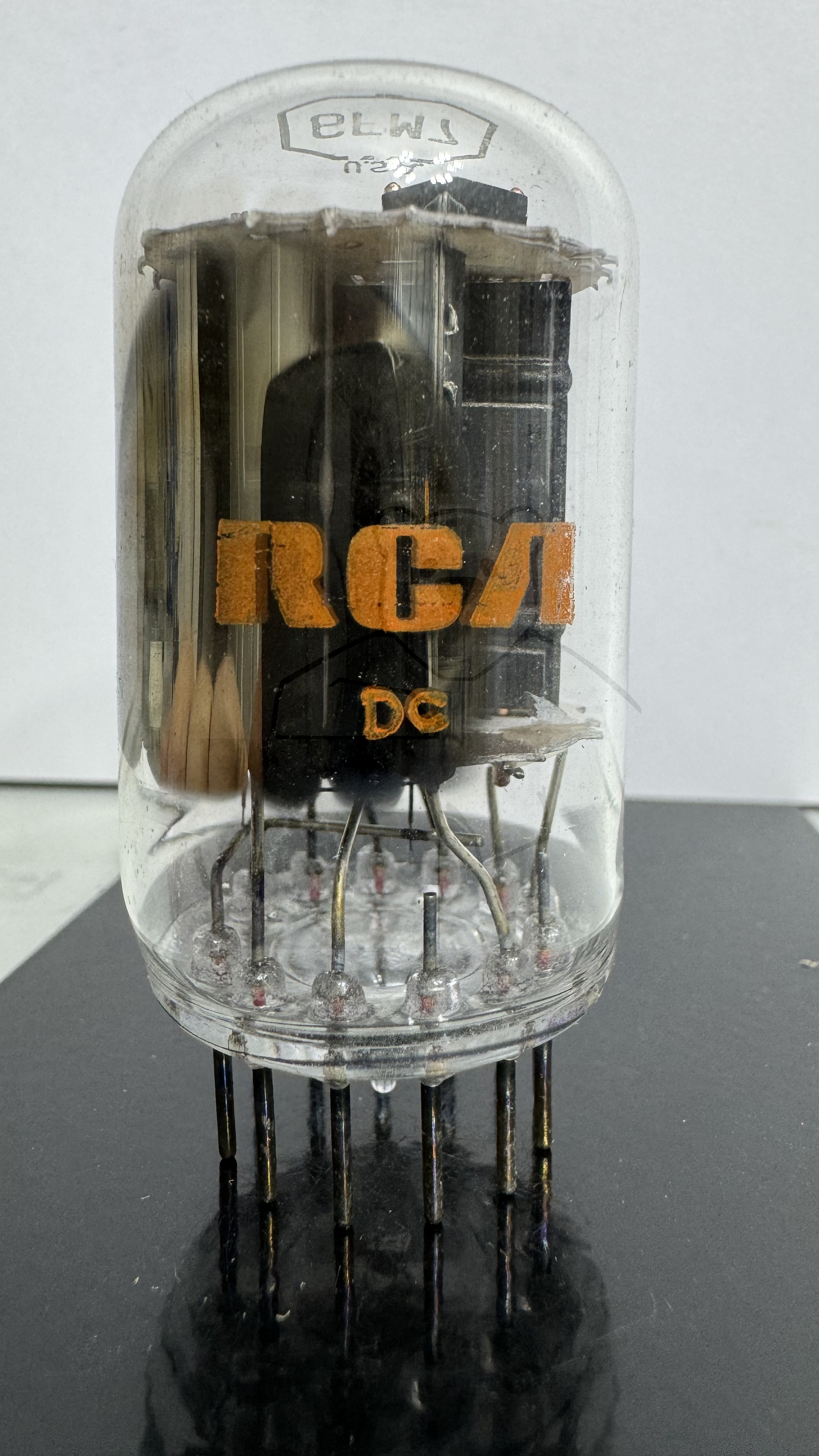

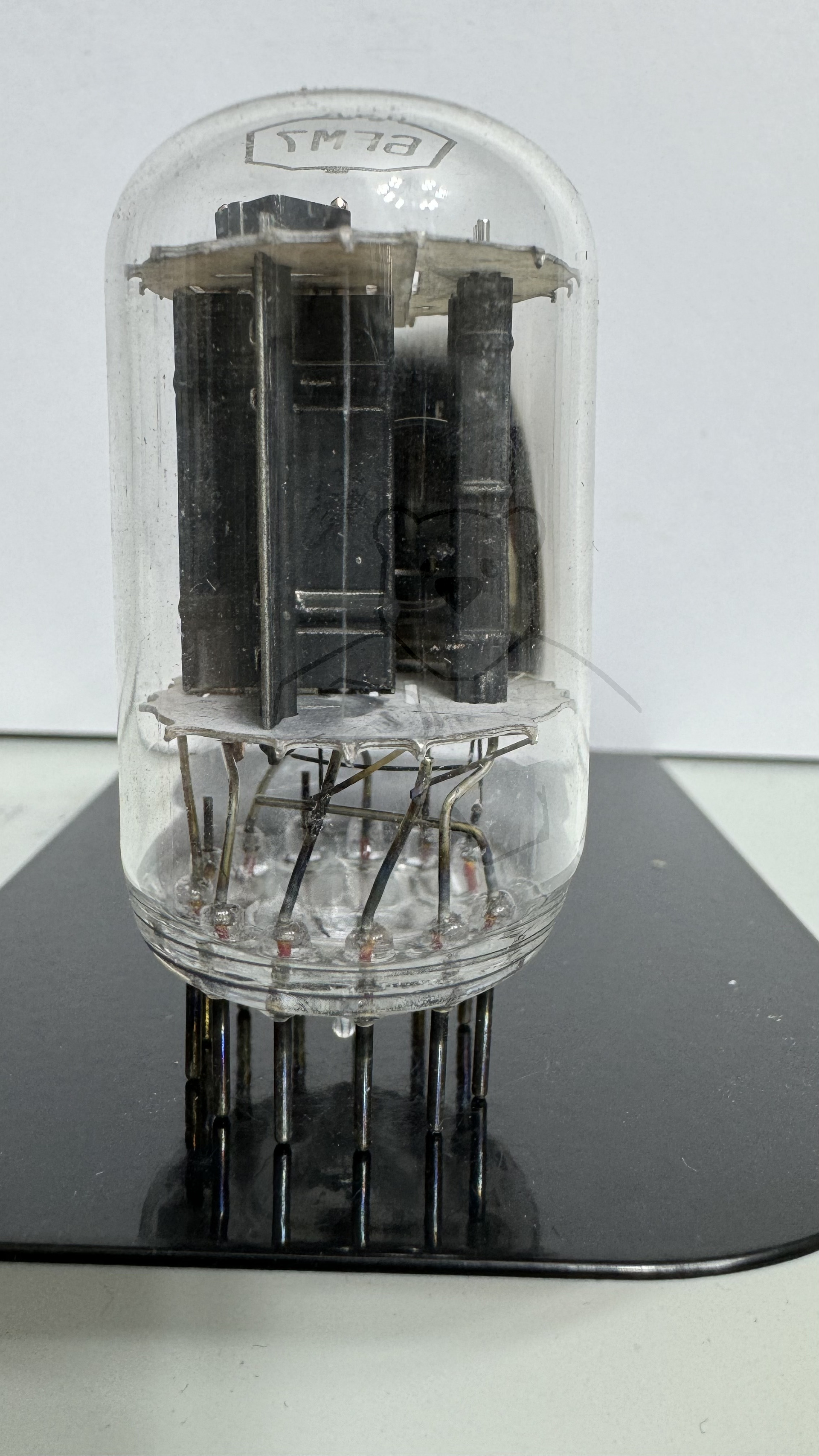

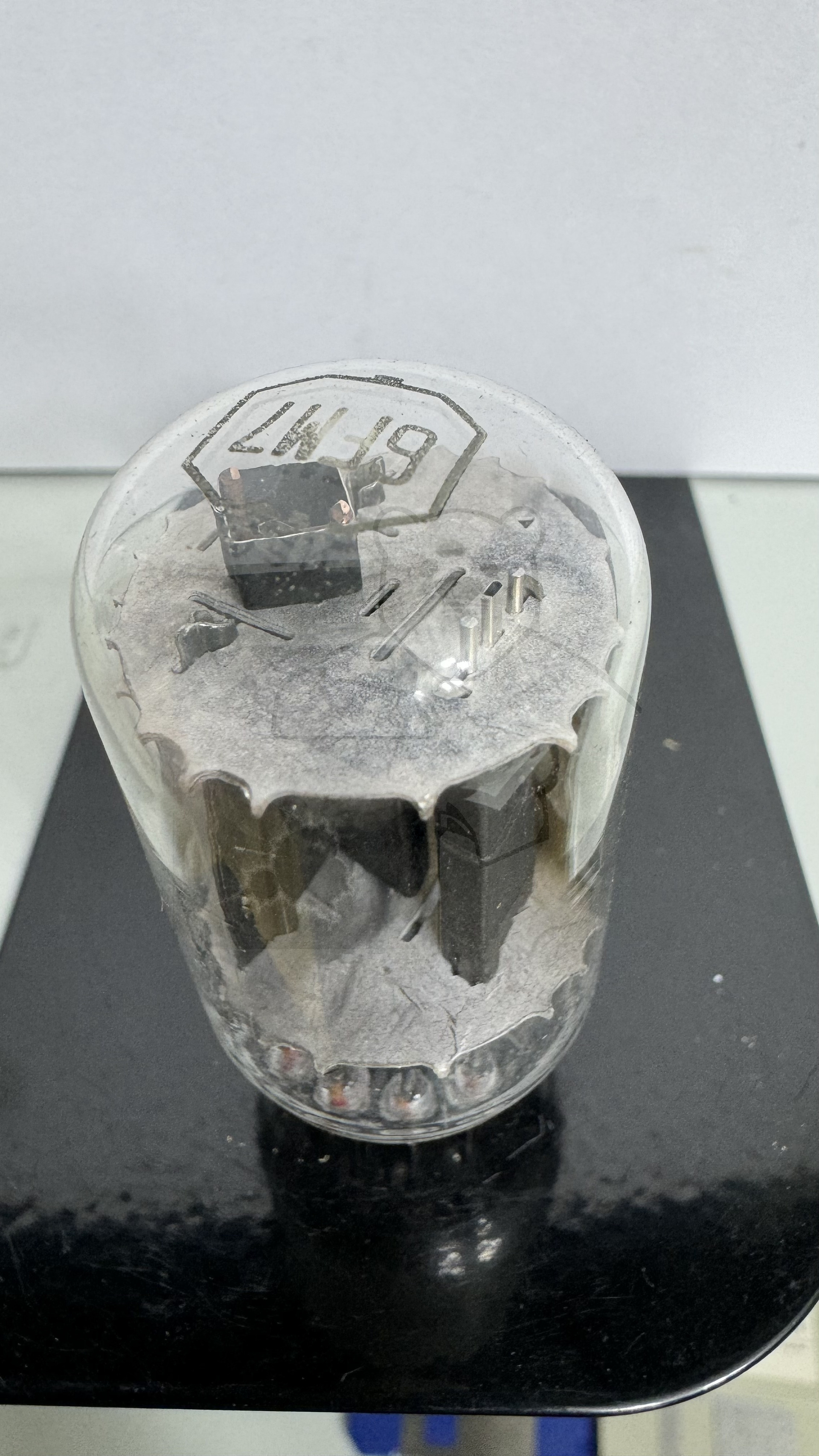

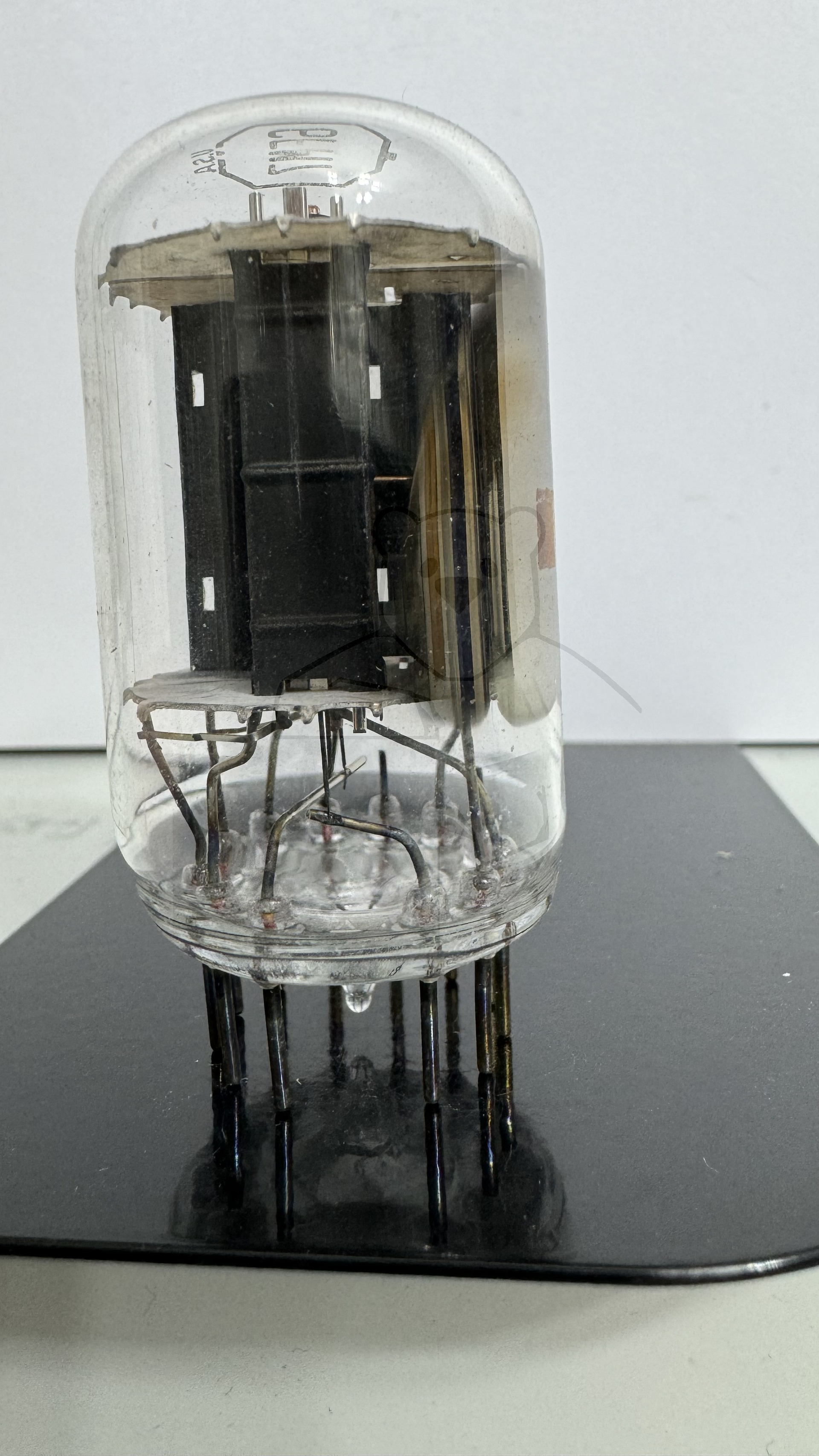

Daten und Bilder der Röhre: 6FM7

🔎 Beschreibung der Röhre: 6FM7

Name	6FM7
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,05
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:54:14

🔎 Beschreibung der Systeme für die Röhre: 6FM7

	System 1	System 2
Kathode	7	9
Gitter 1	3, 8	10
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	11
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12
Abschirmung
Funktion	→ Vertikalablenkung	→ Vertikalablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

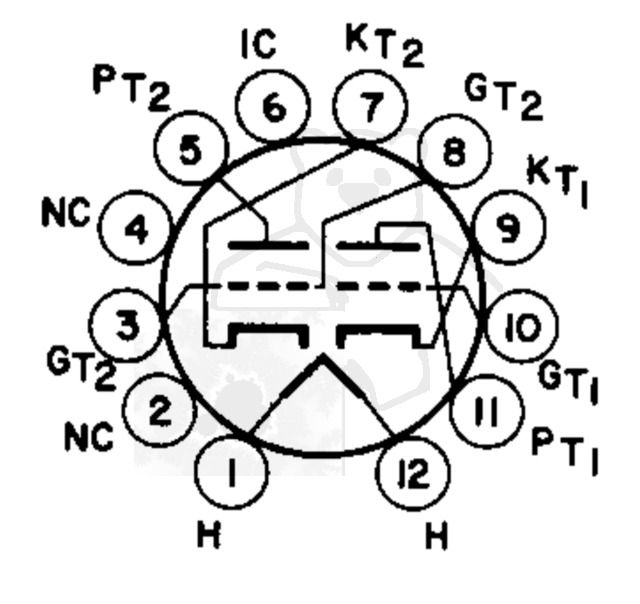

🔎 Sockelschaltung der 6FM7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6FM7
Datenblatt 6FM7 General Electric.pdf (399 kB)
Datenblatt 6FM7 RCA [www.tubedata.info].pdf (72 kB)
Datenblatt 6FM7 Sylvania.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
