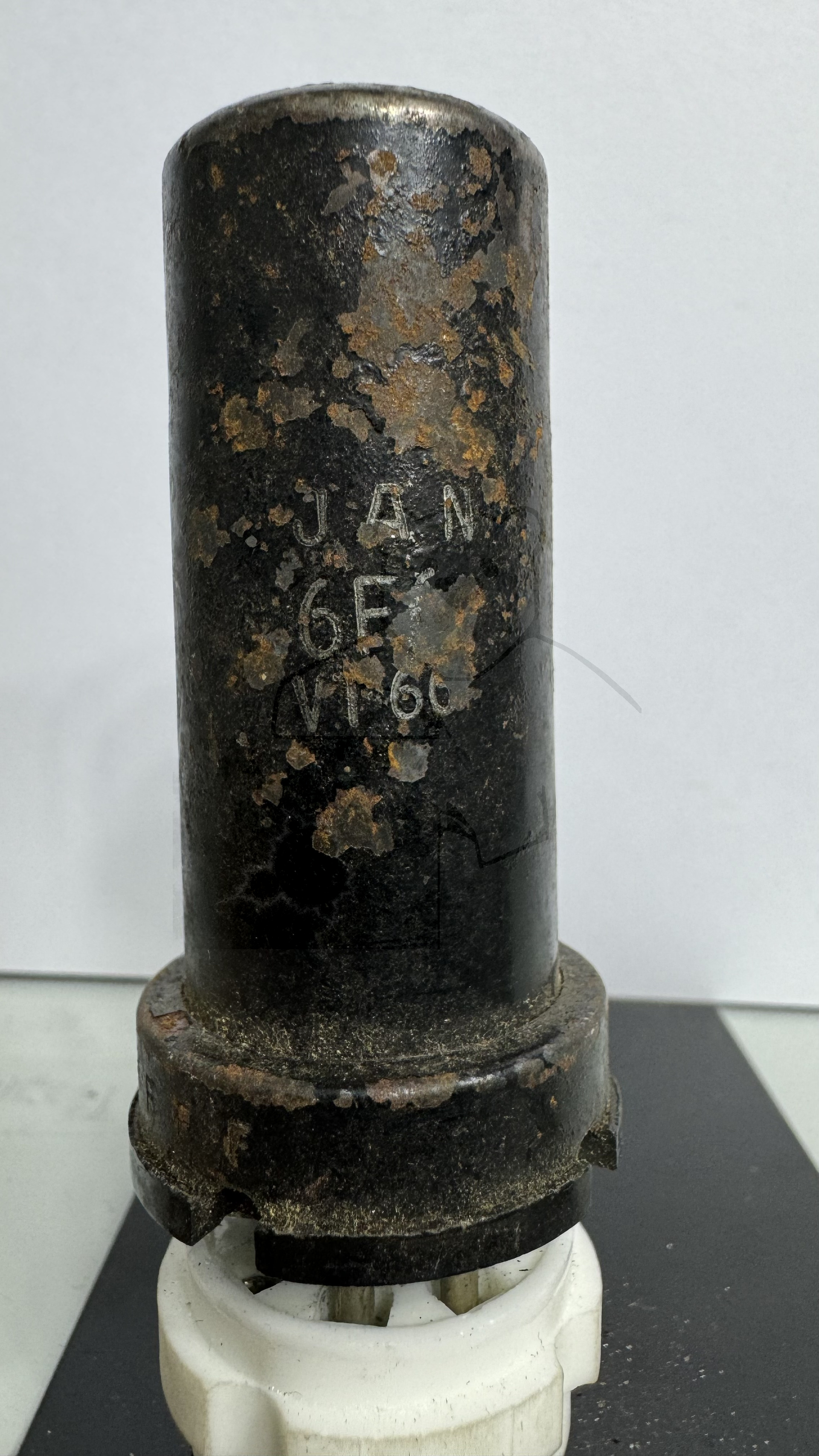

Daten und Bilder der Röhre: 6F6

🔎 Beschreibung der Röhre: 6F6

Name	6F6
Vergleichsname	→ 1621 → 6Ф6 → VT-66
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt

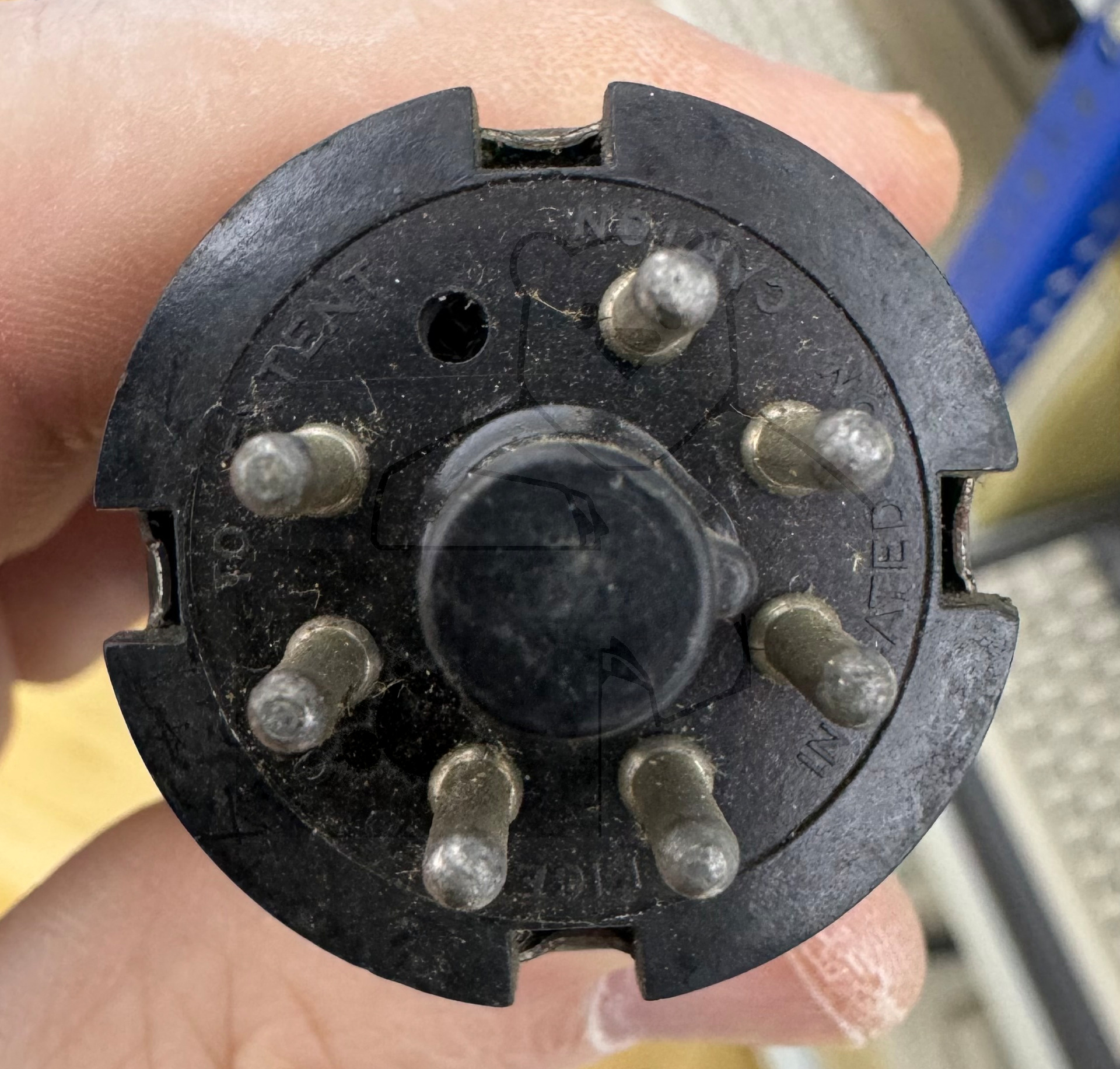

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:53:24

🔎 Beschreibung der Systeme für die Röhre: 6F6

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

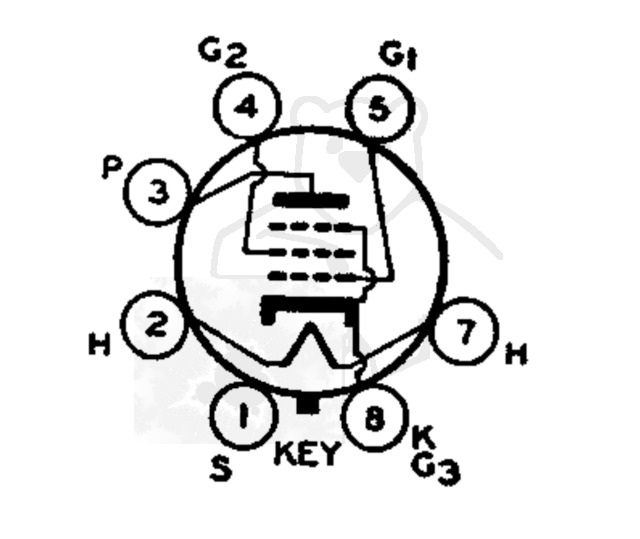

🔎 Sockelschaltung der 6F6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6F6
Anwendung 6F6.pdf (750 kB)
Datenblatt 6F6 RCA Version 1.pdf (127 kB)
Datenblatt 6F6 RCA Version 2.pdf (121 kB)
Datenblatt 6F6 RCA Version 3 [www.tubedata.info].pdf (396 kB)
Datenblatt 6F6 RFT.pdf (128 kB)

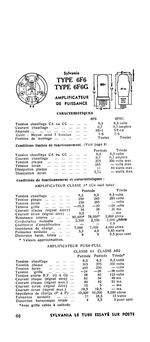

Datenblatt 6F6 Sylvania Französisch [www.tubedata.info].pdf (115 kB)
Datenblatt 6F6 Sylvania Version 1.pdf (991 kB)
Datenblatt 6F6 Sylvania Version 2.pdf (117 kB)
Datenblatt 6F6 Tung-Sol [www.tubedata.info].pdf (235 kB)
Datenblatt 6F6G Brimar [www.tubedata.info].pdf (58 kB)
Datenblatt 6F6G RCA [www.tubedata.info].pdf (63 kB)
Pruefkarte 6F6 1611 VT66 VT66A - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)
Pruefkarte 6F6 VT-66 6K6 6AD7 VT-102 VT-152 - Funke W19 Roehrenpruefer.pdf (166 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
