đ Beschreibung der Röhre: 6F5
| Name | 6F5 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 05.06.2018 20:52:35 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6F5
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 4 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

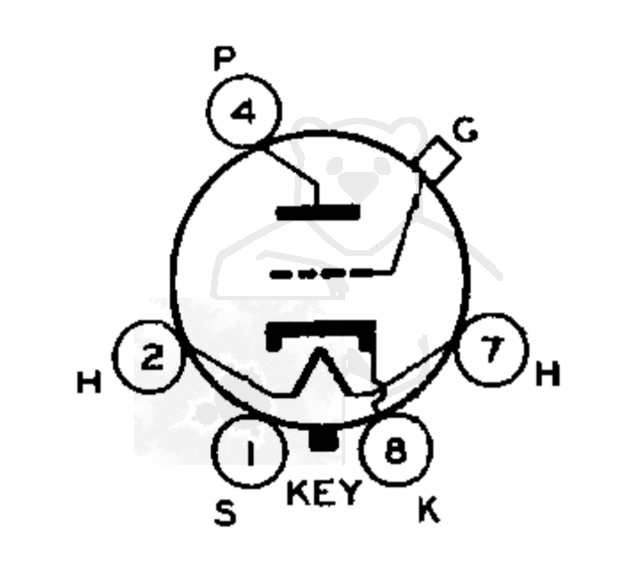

đ Sockelschaltung der 6F5
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 6F5

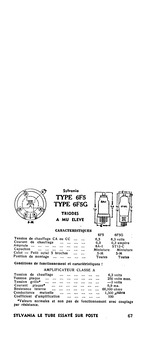

Datenblatt 6F5 Sylvania Französisch [www.tubedata.info].pdf (49 kB)
Datenblatt 6F5 Tung-Sol [www.tubedata.info].pdf (104 kB)
Datenblatt 6F5G RCA Version 1.pdf (42 kB)
Datenblatt 6F5G RCA Version 2.pdf (45 kB)
Datenblatt 6F5G RCA Version 3 [www.tubedata.info].pdf (103 kB)
Datenblatt 6F5G Sylvania Version 1.pdf (51 kB)
Datenblatt 6F5G Sylvania Version 2.pdf (187 kB)
Datenblatt 6F5G Sylvania Version 3.pdf (460 kB)
Datenblatt 6F5GT Hytron [www.tubedata.info].pdf (59 kB)
Pruefkarte 6F5 6F5MG - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte 6F5 H63 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6F5

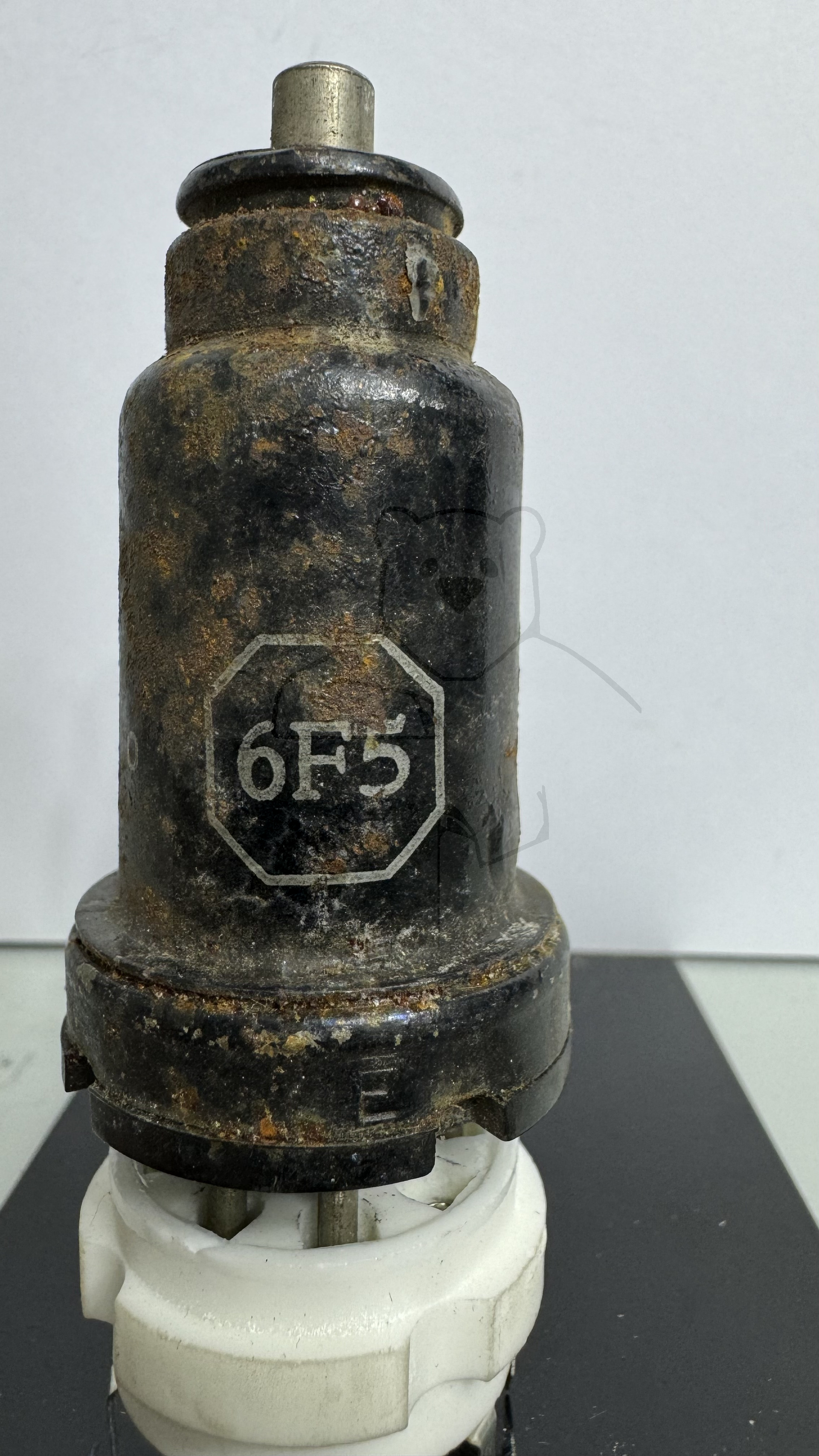

Röhre 6F5 #6222 Bild 1
đ Alle Röhren vom Typ 6F5 in der Sammlung
- â 6F5 Inventar: 06152 Hersteller: â Tung-Sol
- â 6F5 Inventar: 06222 Hersteller: â Tung-Sol
