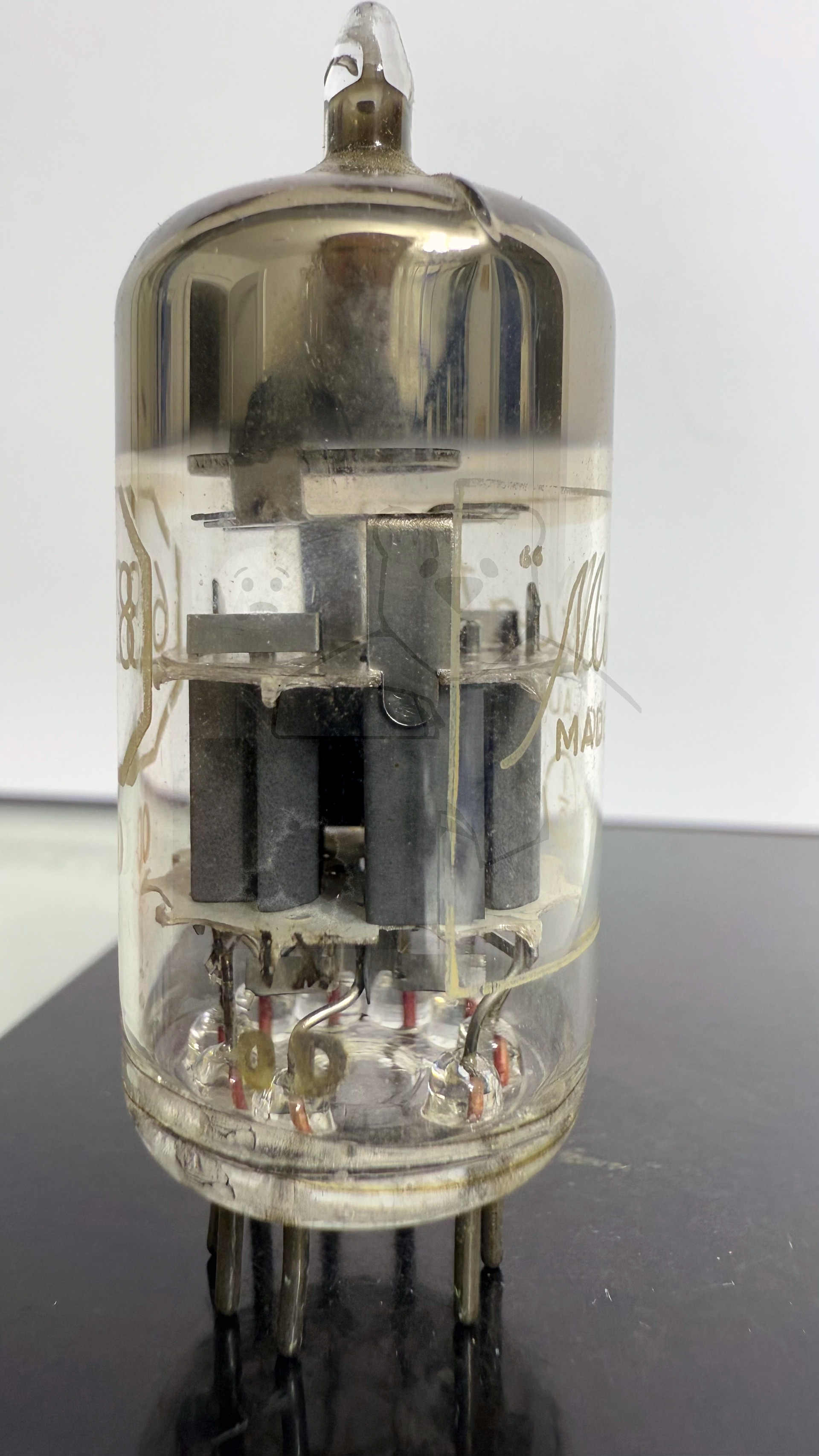

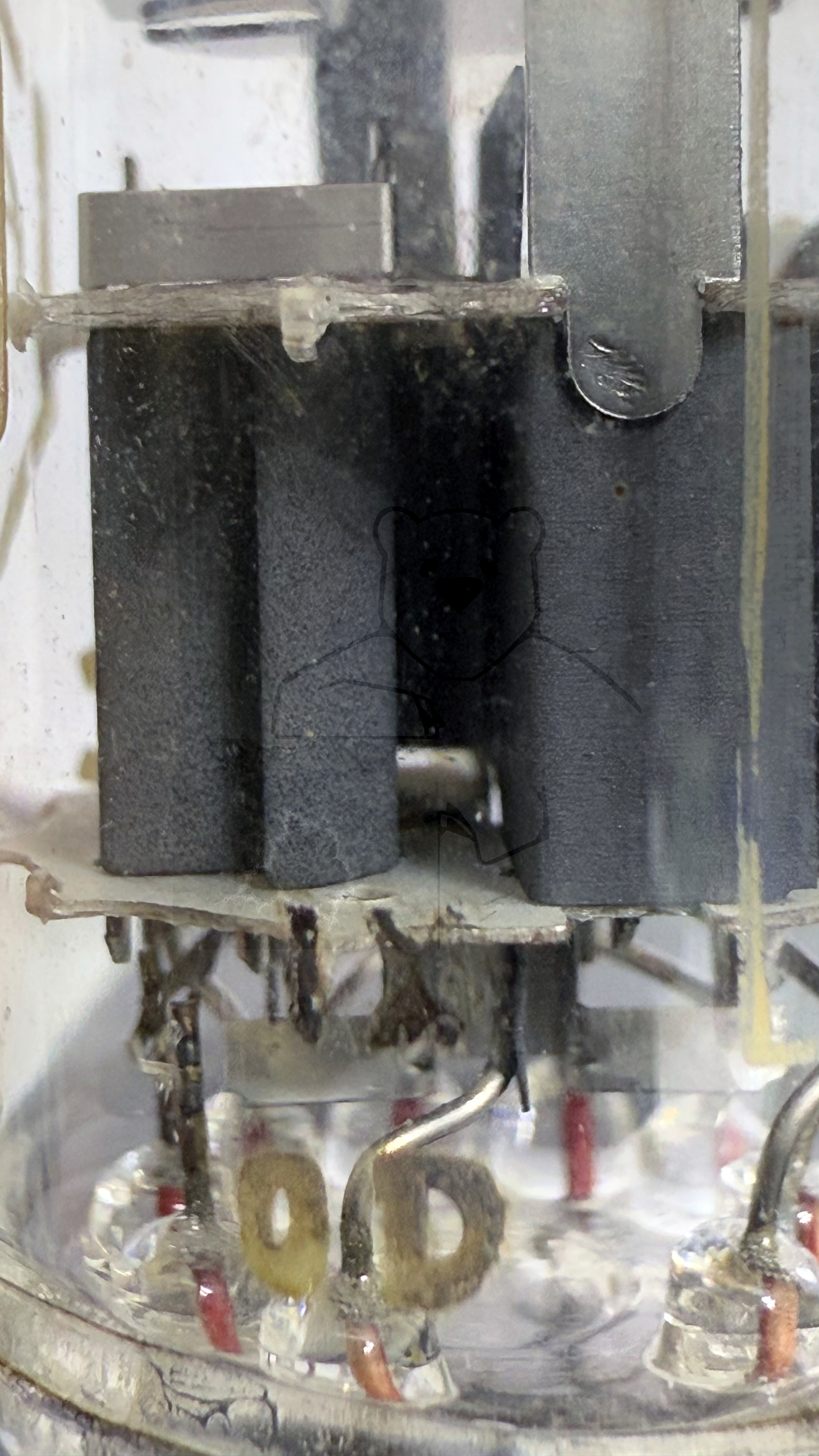

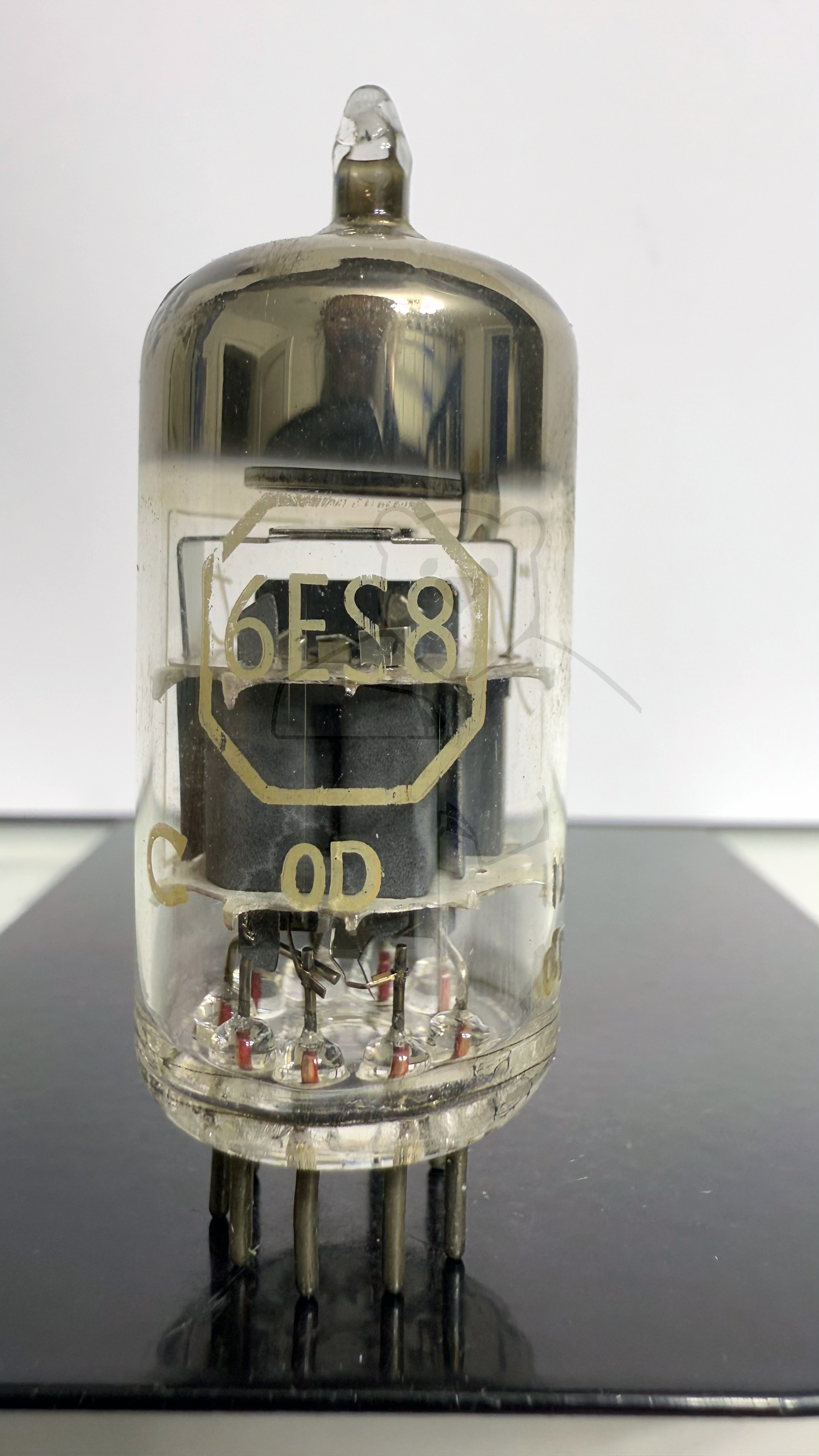

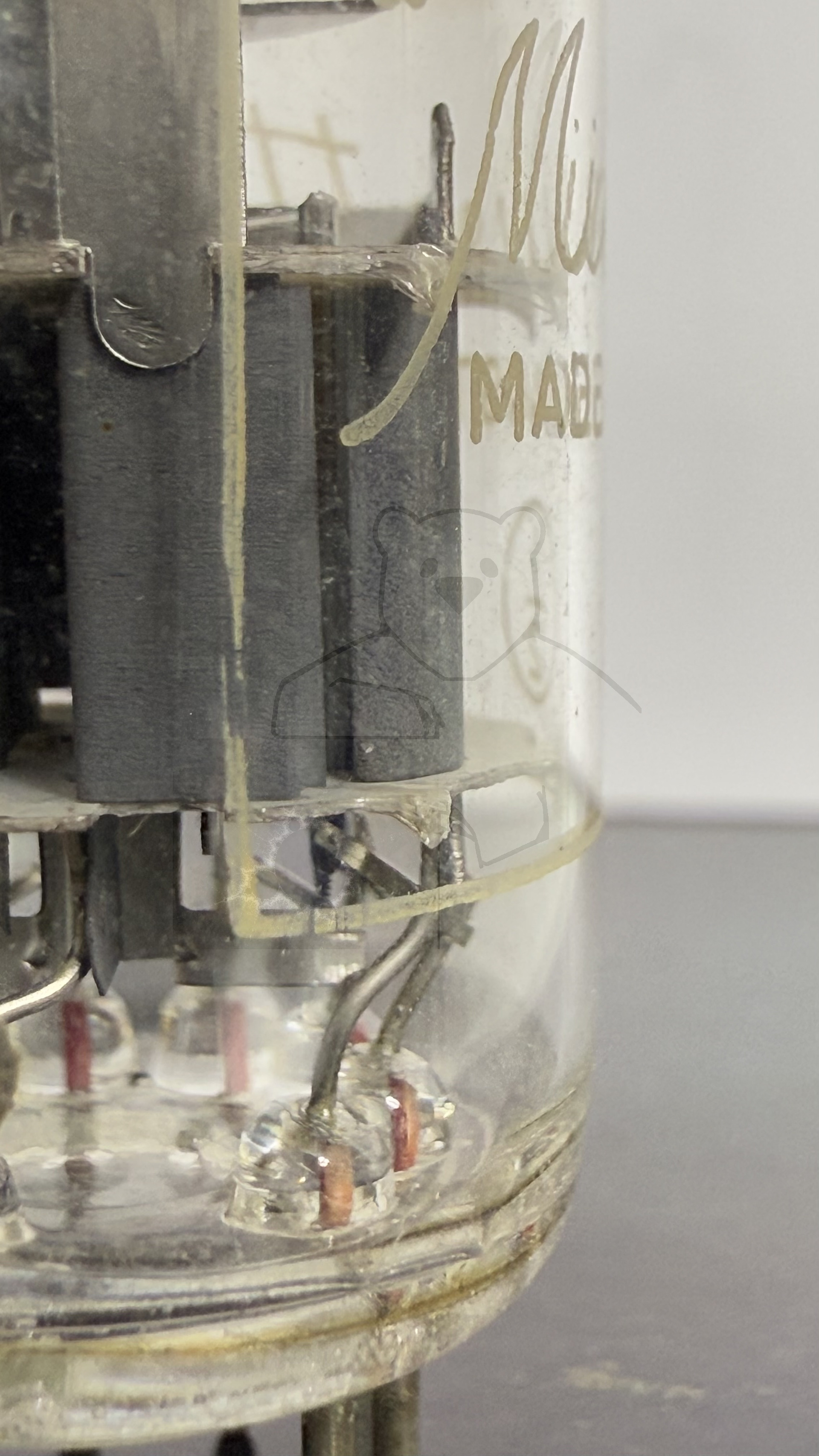

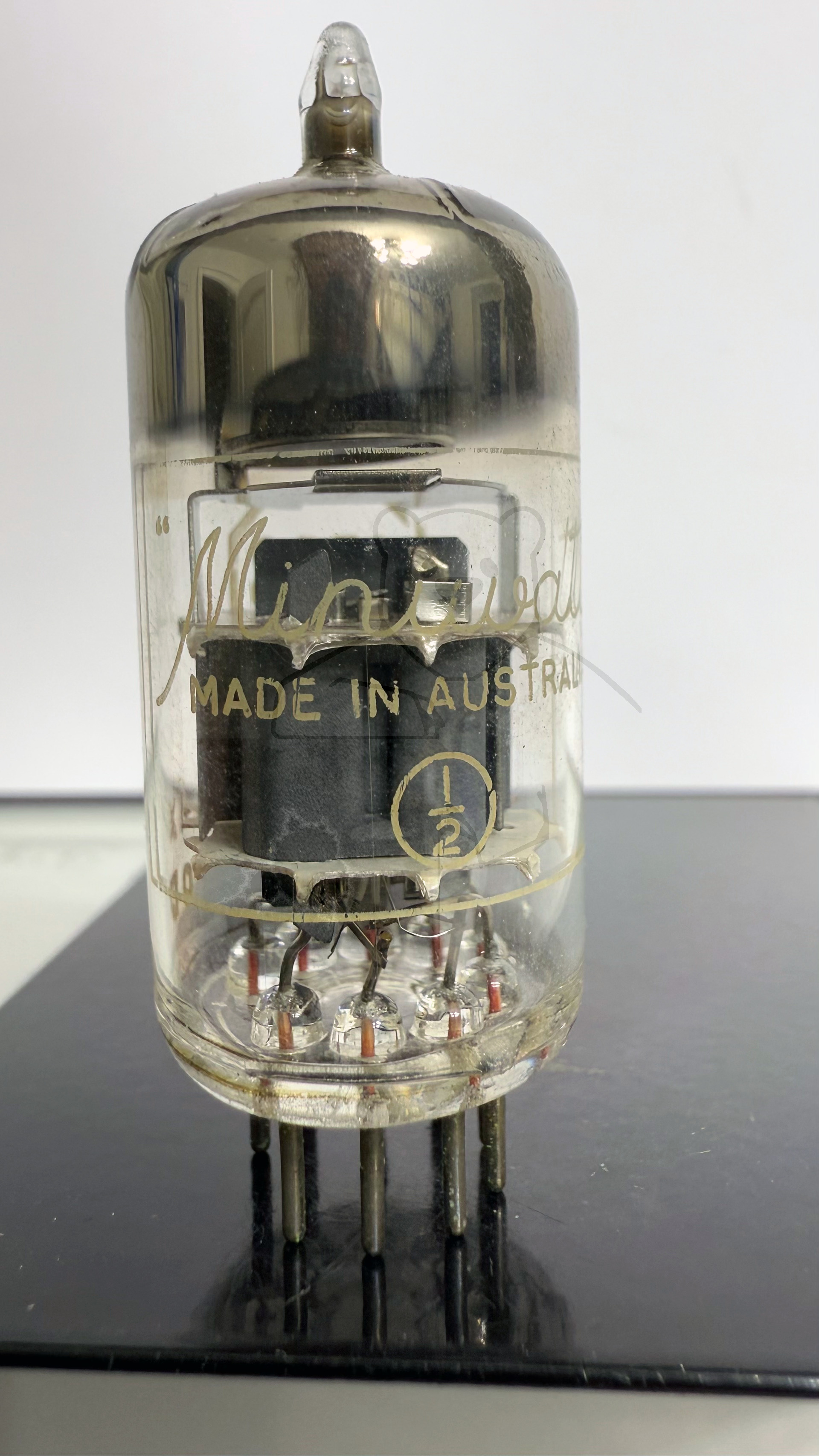

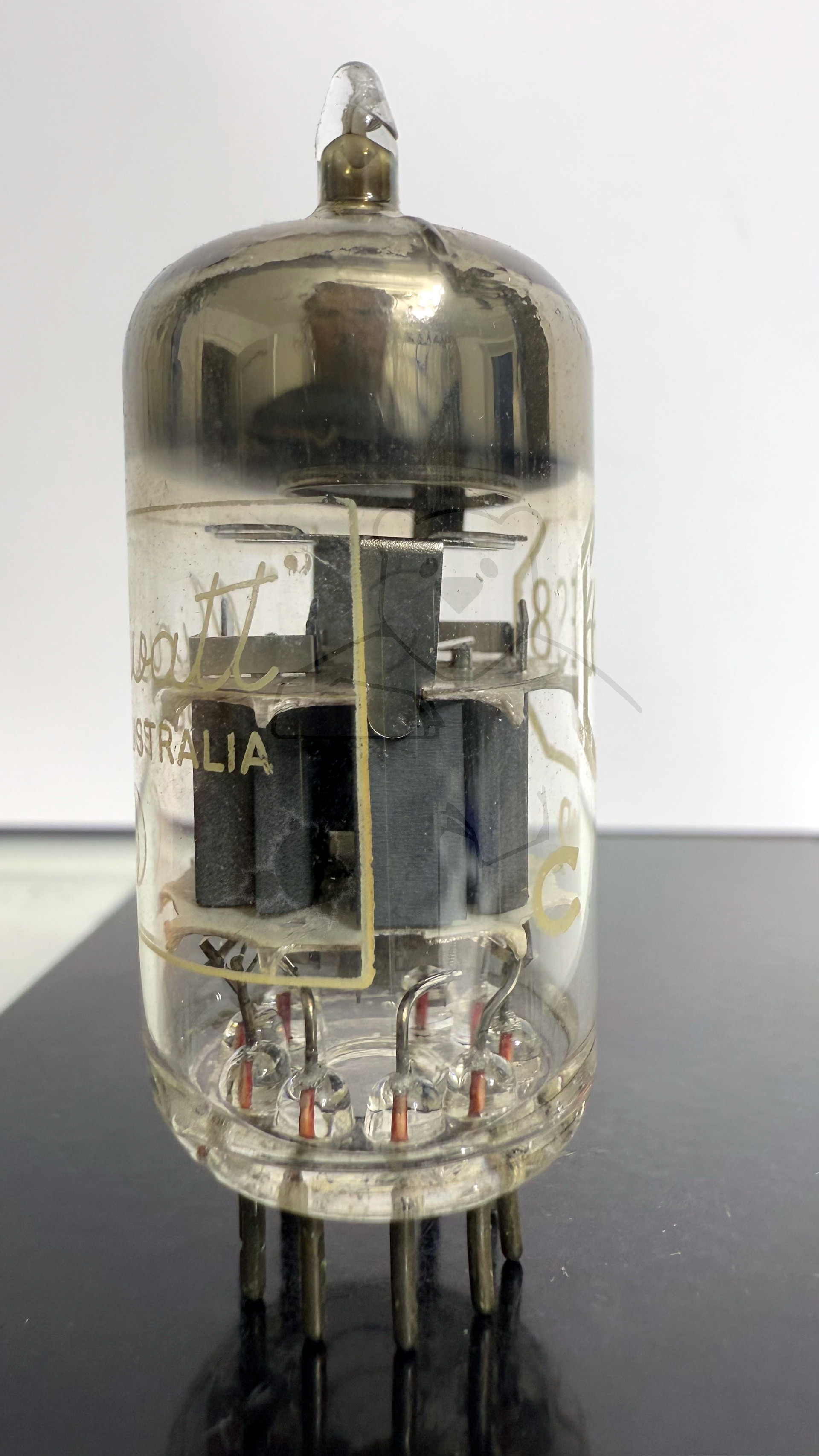

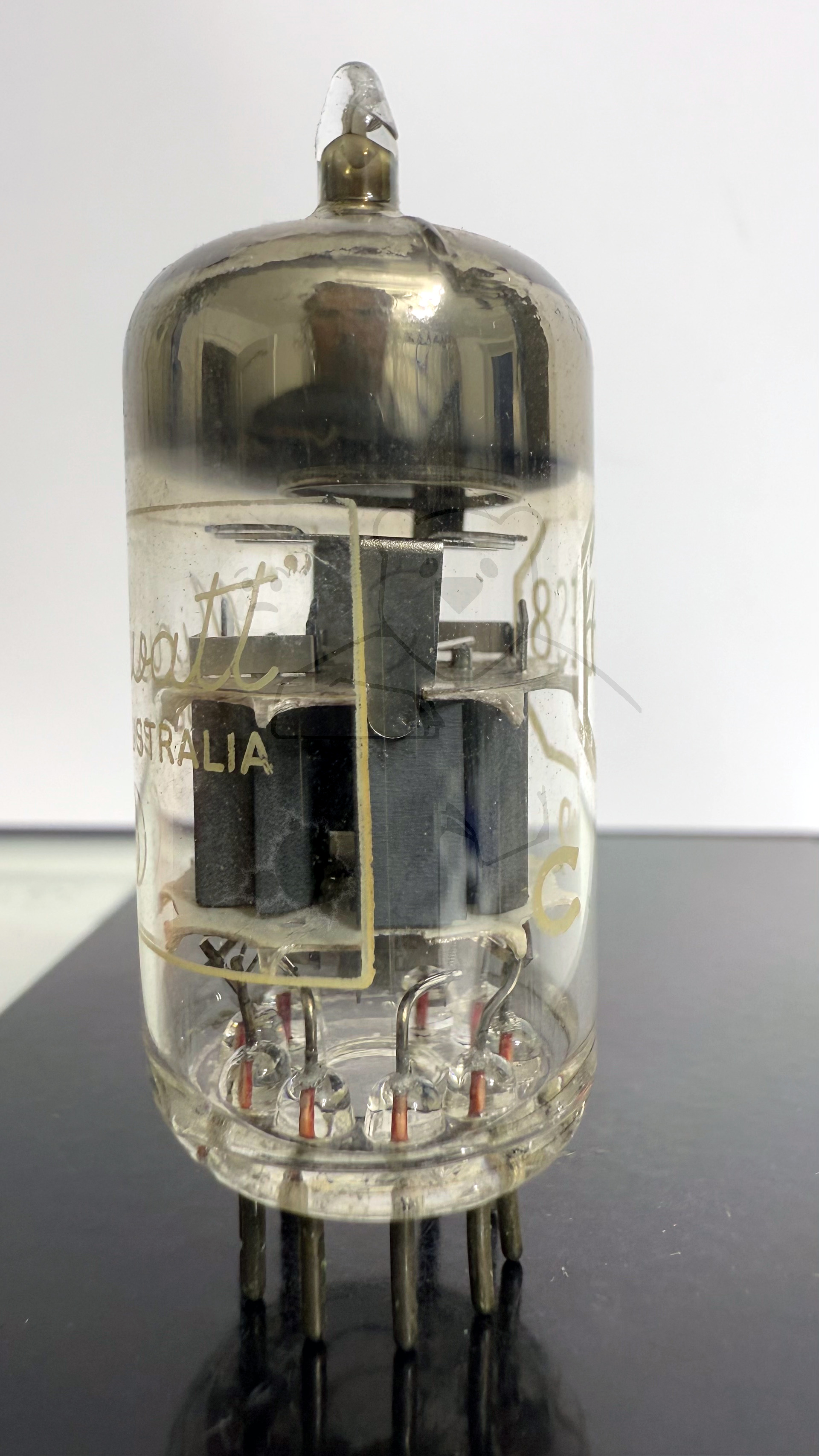

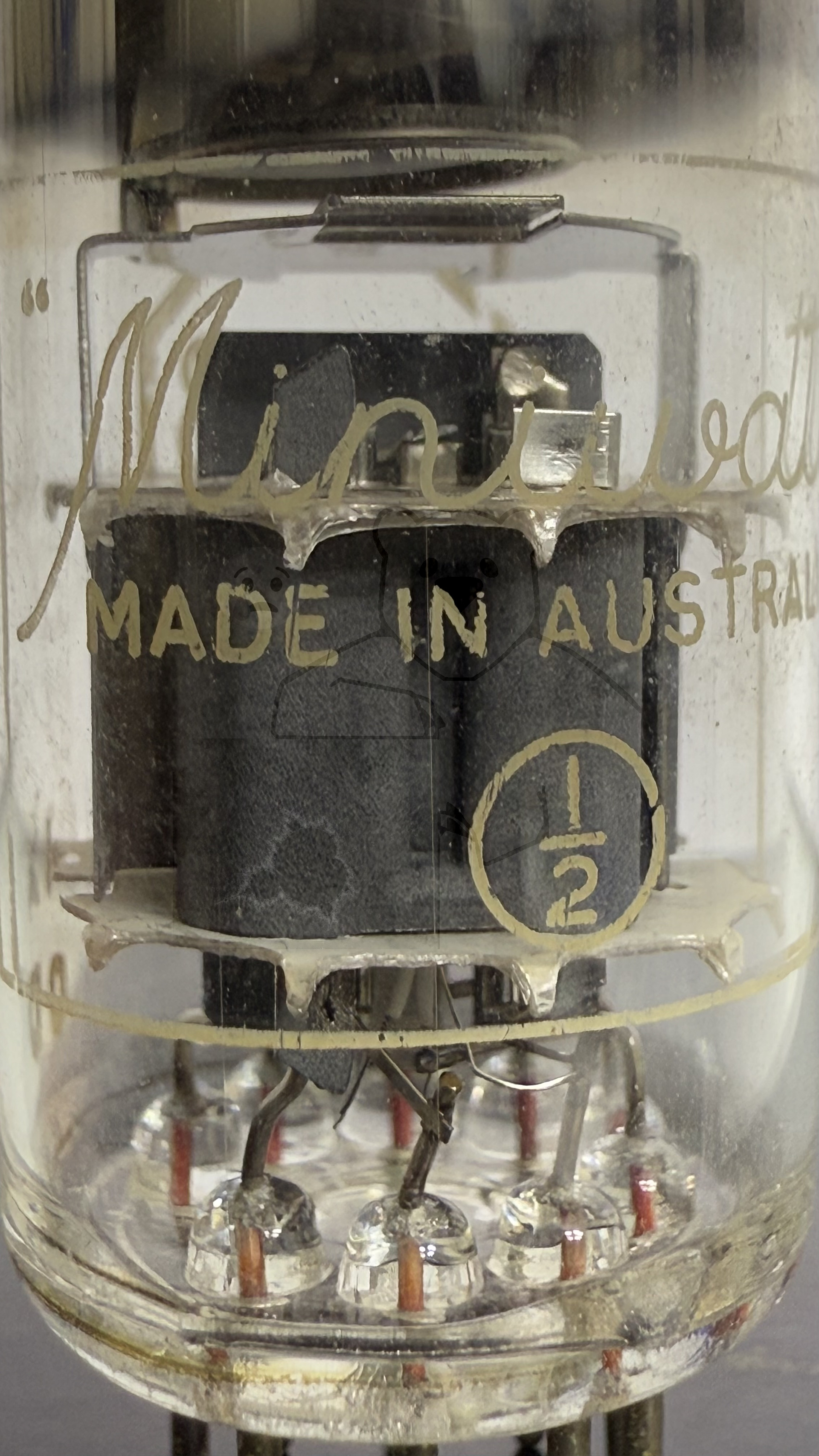

Daten und Bilder der Röhre: 6ES8

🔎 Beschreibung der Röhre: 6ES8

Name	6ES8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,36
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:51:29

🔎 Beschreibung der Systeme für die Röhre: 6ES8

	System 1	System 2
Kathode	3	8
Gitter 1	2	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

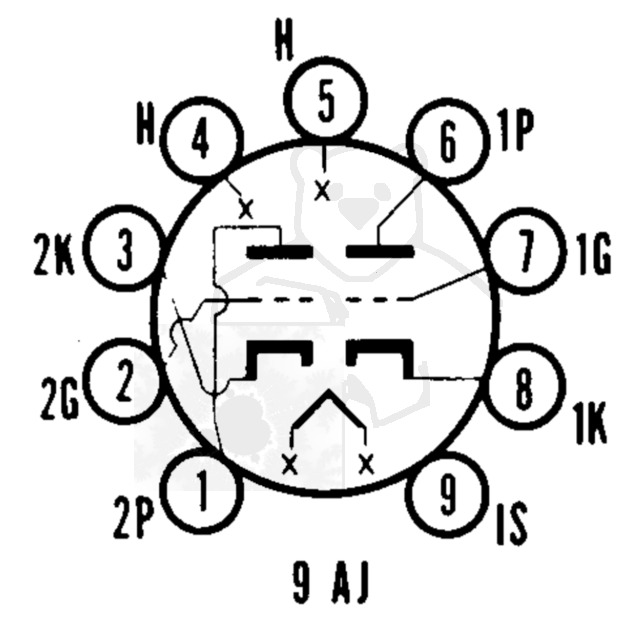

🔎 Sockelschaltung der 6ES8

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6ES8
Datenblatt 6ES8 RCA [www.tubedata.info].pdf (76 kB)
Datenblatt 6ES8 Sylvania.pdf (134 kB)
