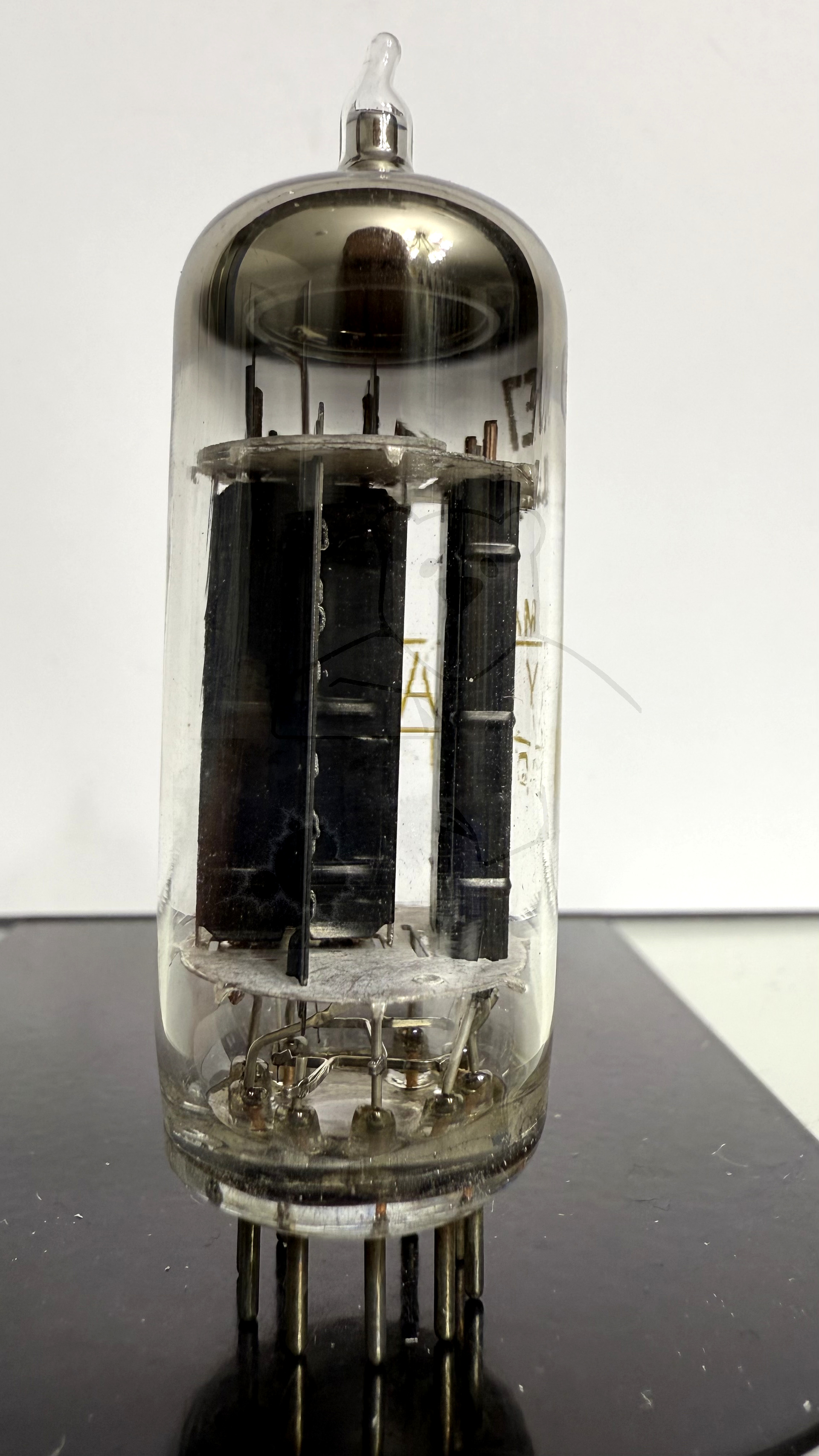

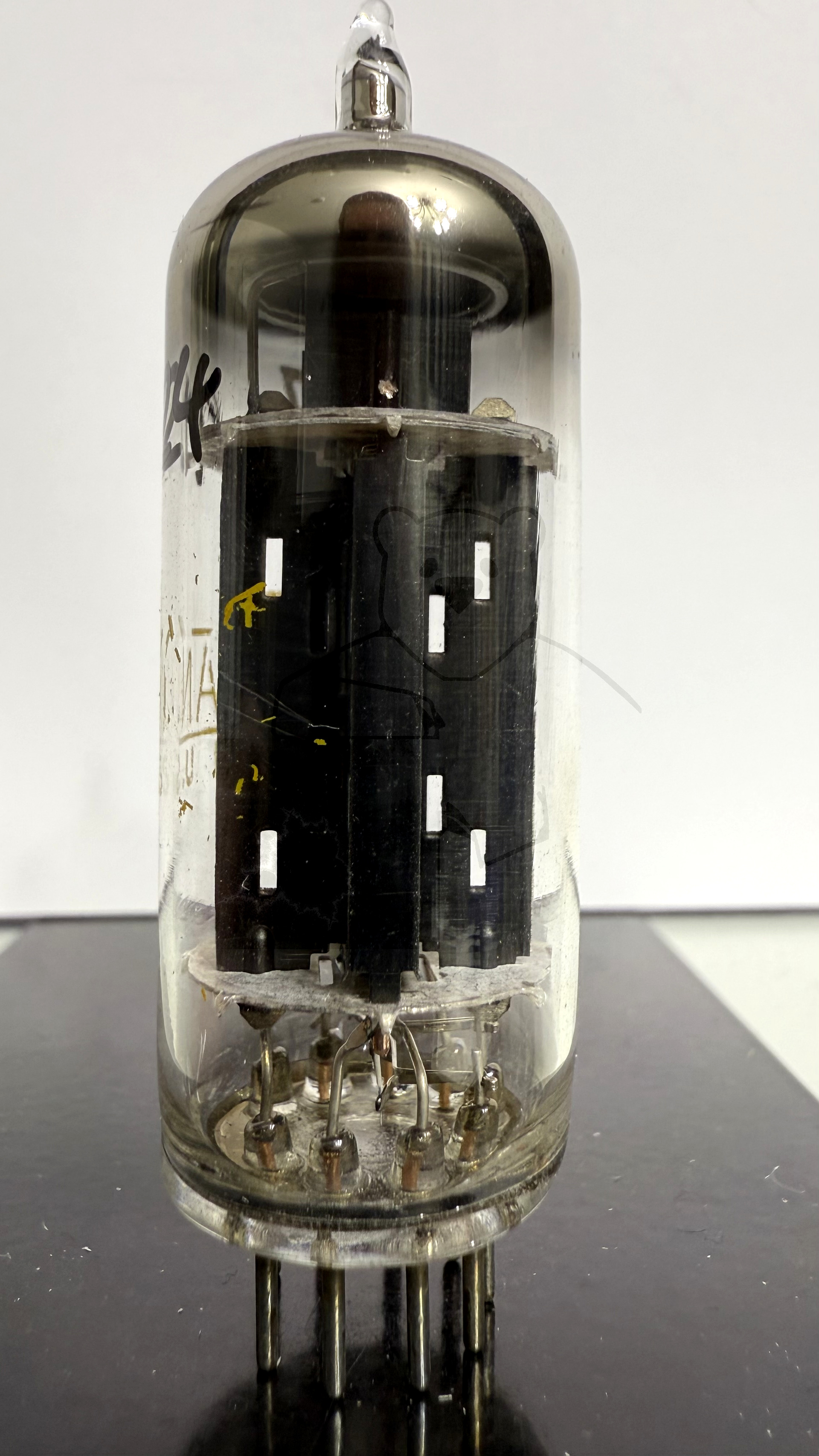

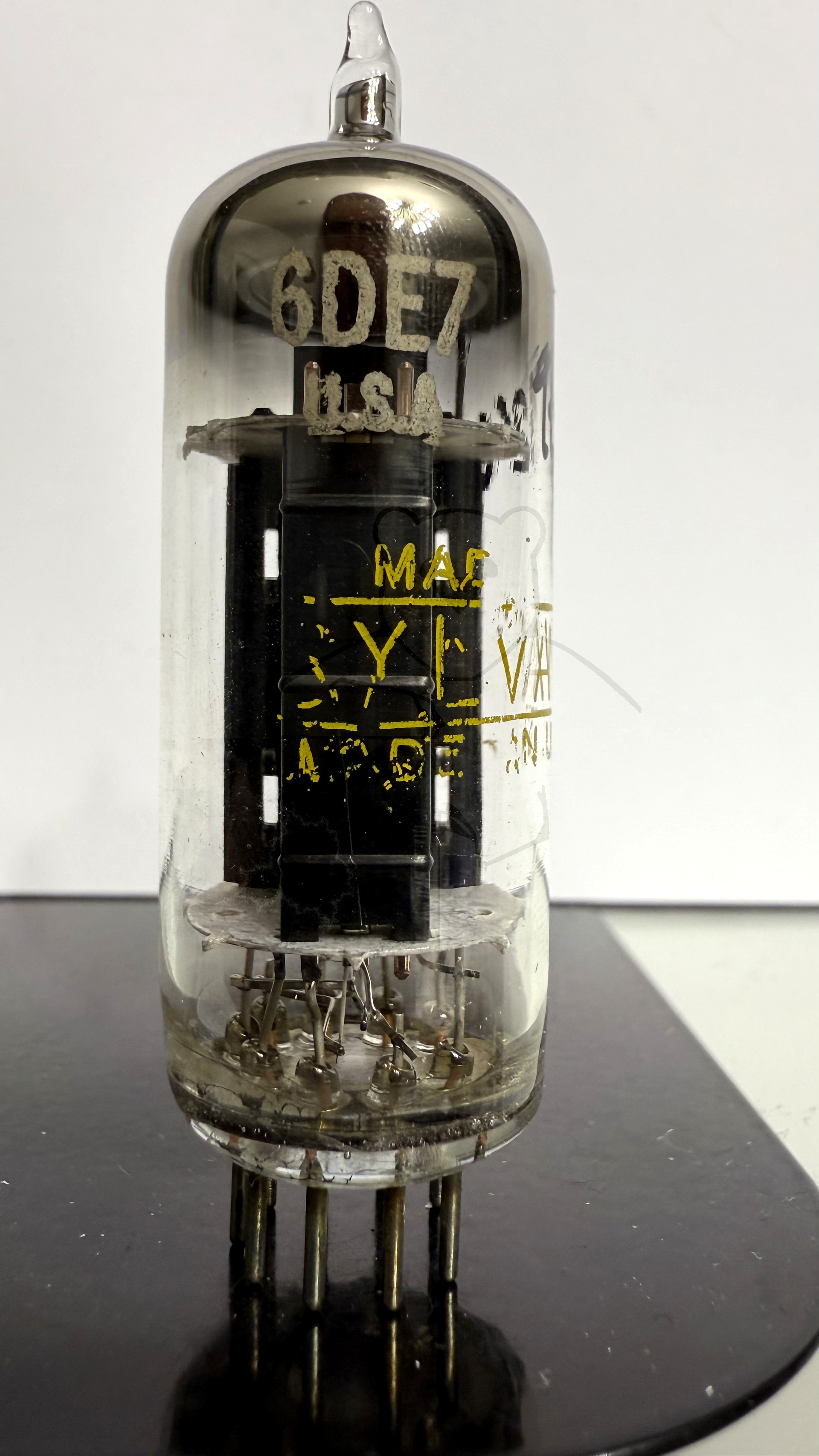

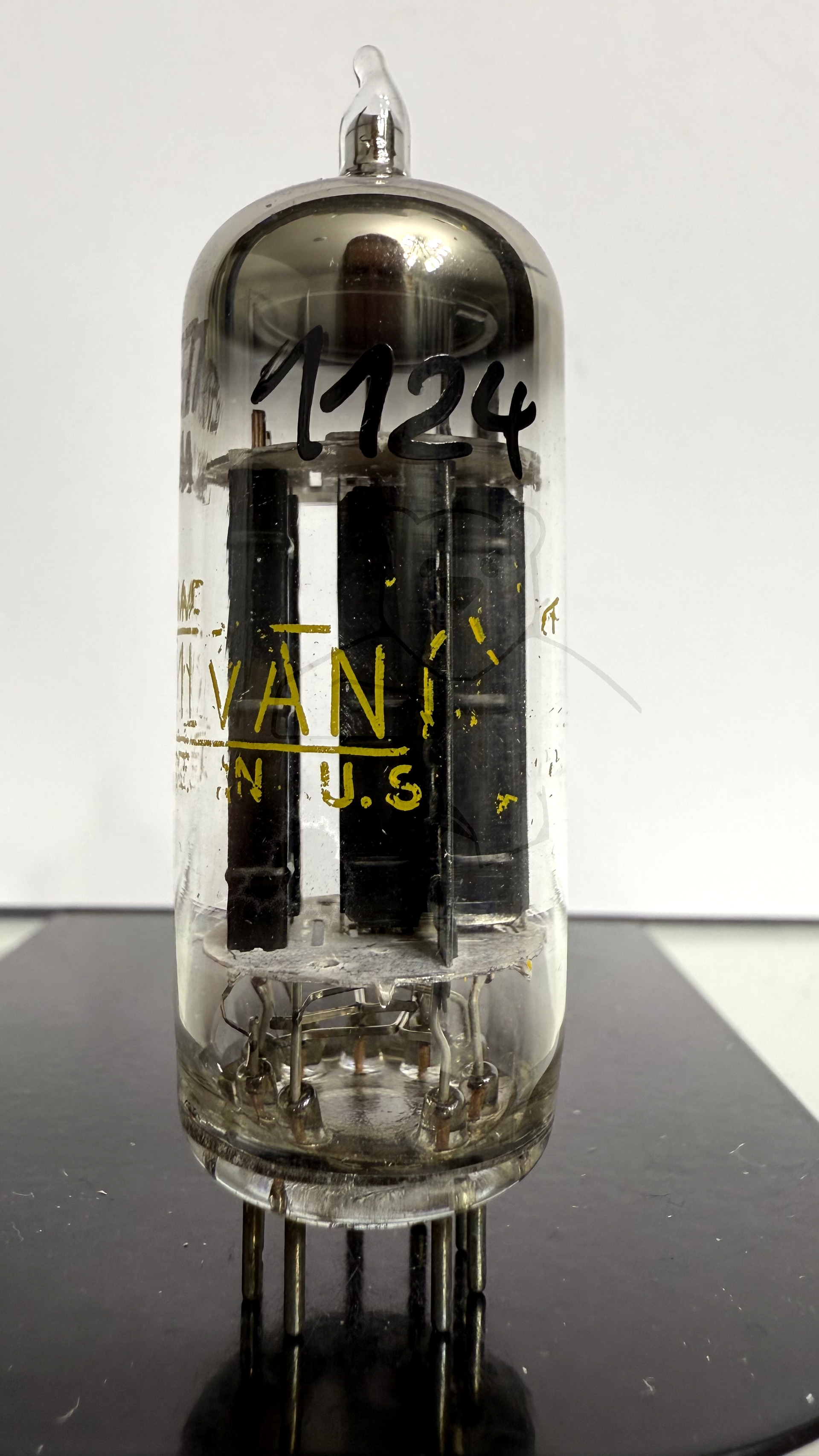

Daten und Bilder der Röhre: 6DE7

🔎 Beschreibung der Röhre: 6DE7

Name	6DE7
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:15:17

🔎 Beschreibung der Systeme für die Röhre: 6DE7

	System 1	System 2
Kathode	8	9
Gitter 1	7	2, 3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Vertikalablenkung	→ Vertikalablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

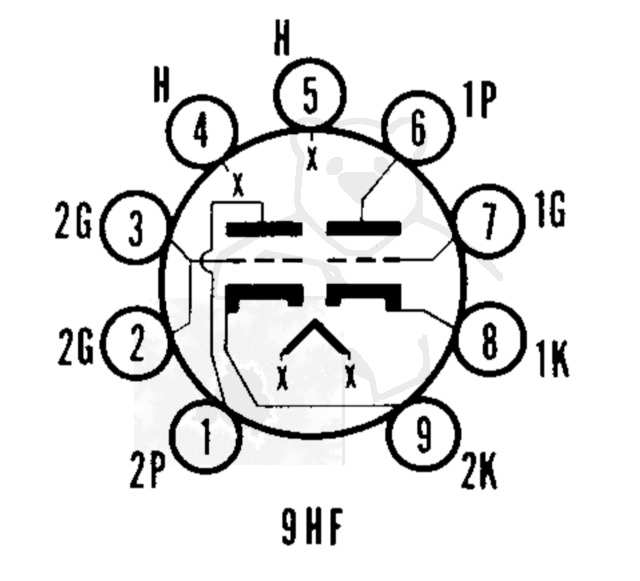

🔎 Sockelschaltung der 6DE7

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 6DE7
Datenblatt 6DE7 RCA [www.tubedata.info].pdf (412 kB)

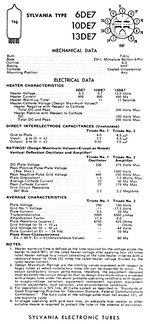

Datenblatt 6DE7 Sylvania Version 1.pdf (327 kB)
Datenblatt 6DE7 Sylvania Version 2.pdf (188 kB)
Datenblatt 6DE7 Tung-Sol [www.tubedata.info].pdf (141 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
