đ Beschreibung der Röhre: 6DB6
| Name | 6DB6 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 19.12.2020 15:53:50 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6DB6
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 7 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6DB6
Bildquelle: Handbook Tubes, 12th edition, 1966 - Published for Radio Bulletin by De Muiderkring N.V., the Netherlands
đ Bilder der Röhre: 6DB6

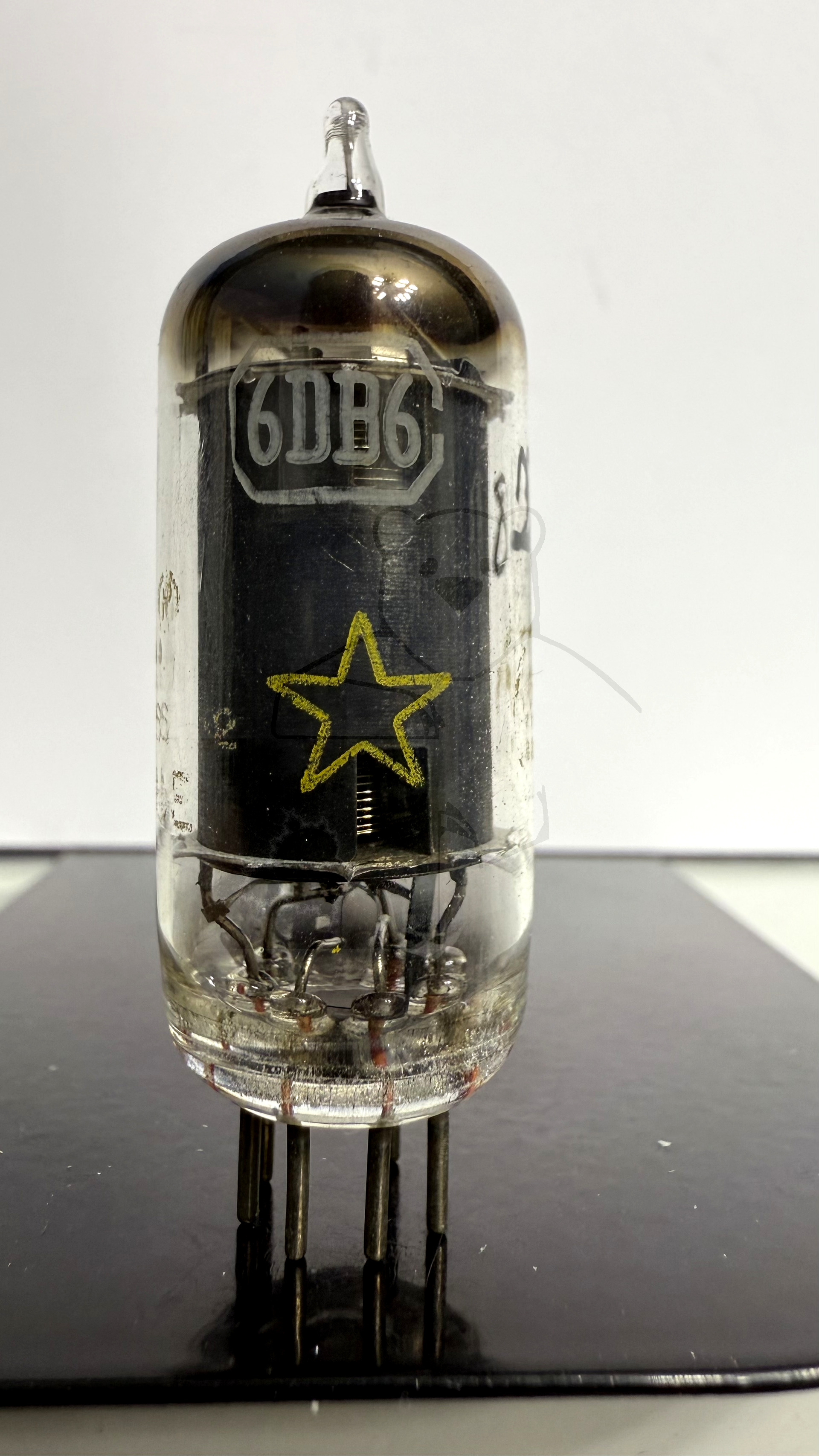

Röhre 6DB6 #2866 Bild 1

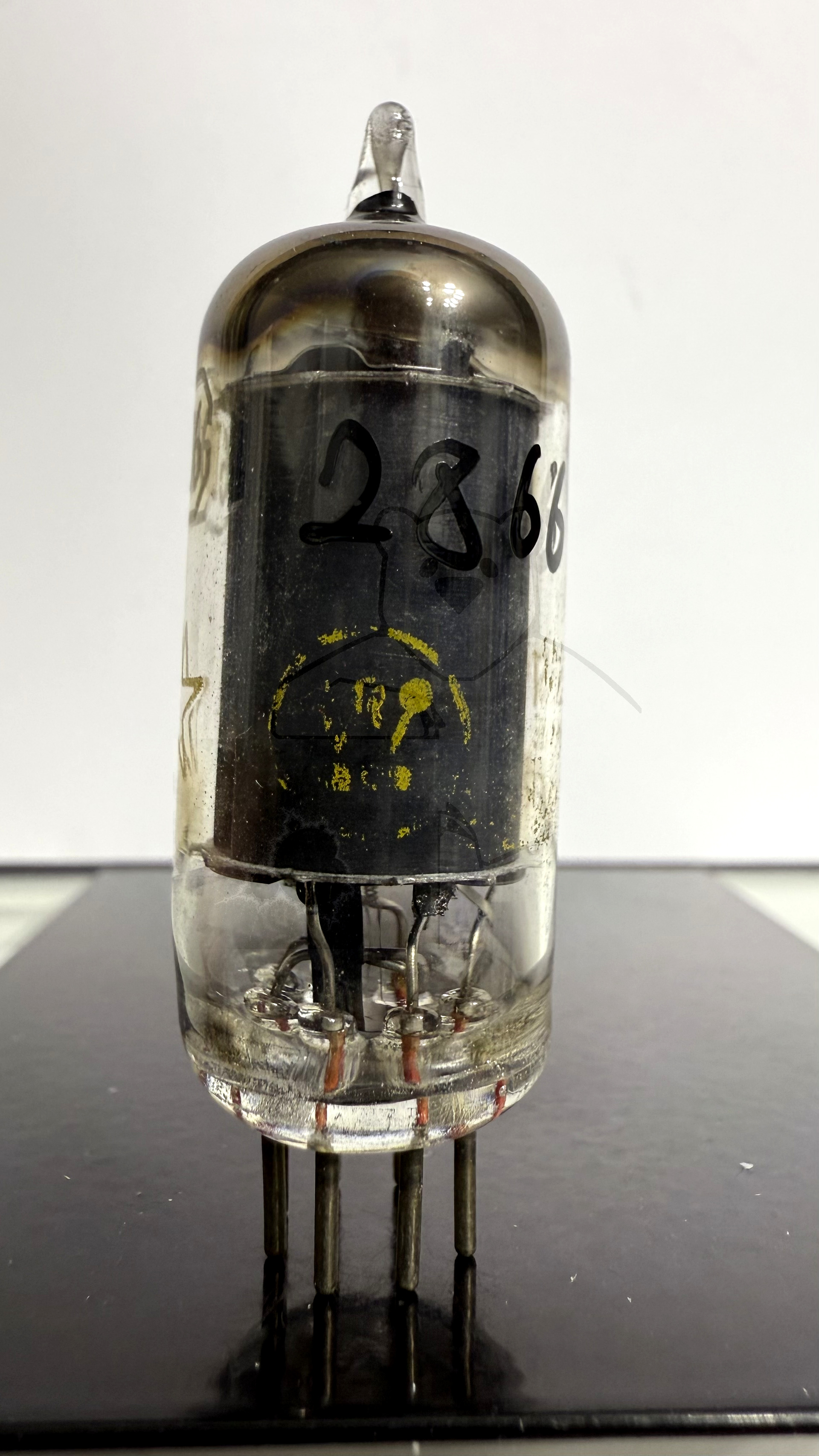

Röhre 6DB6 #2866 Bild 2

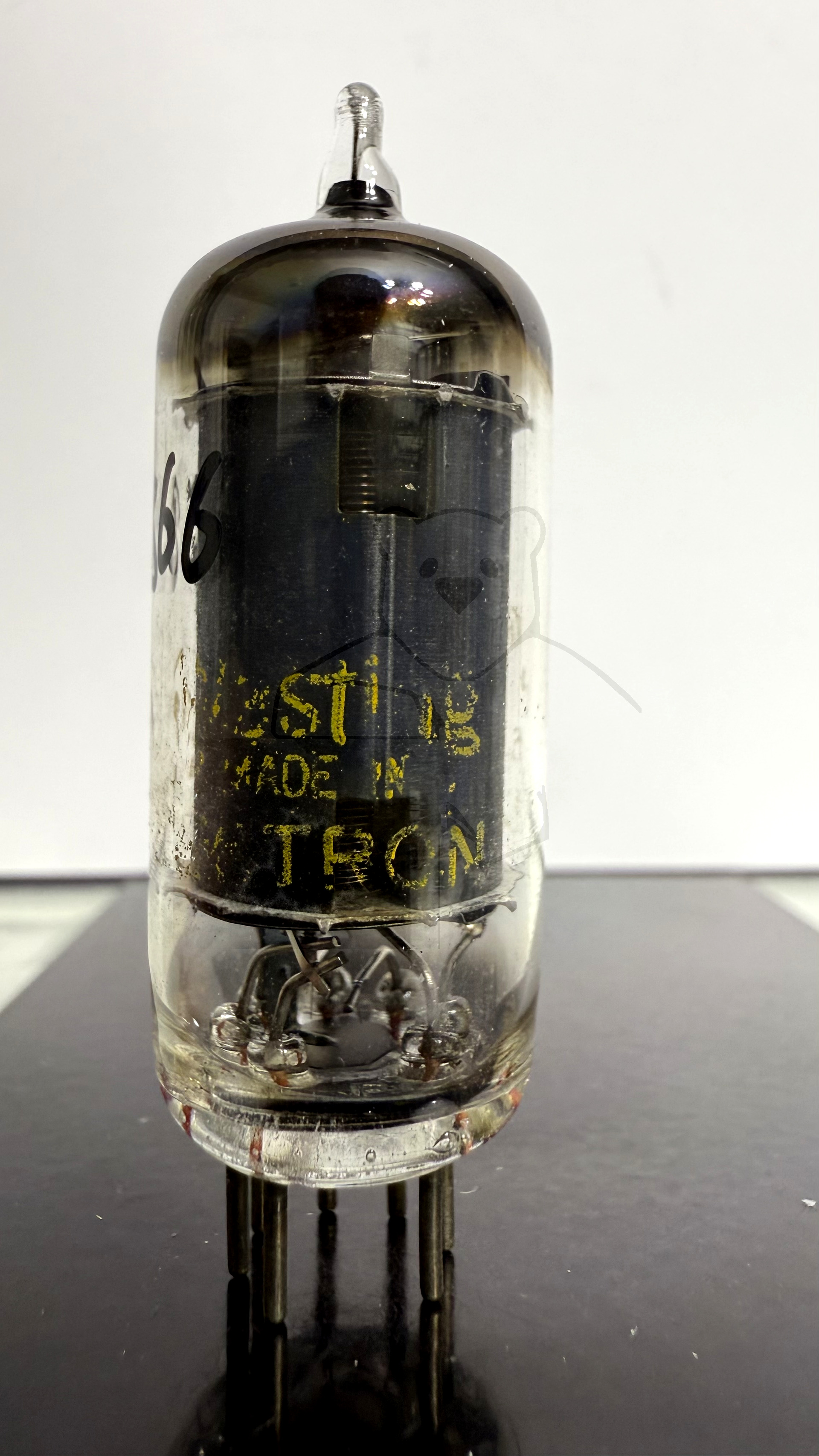

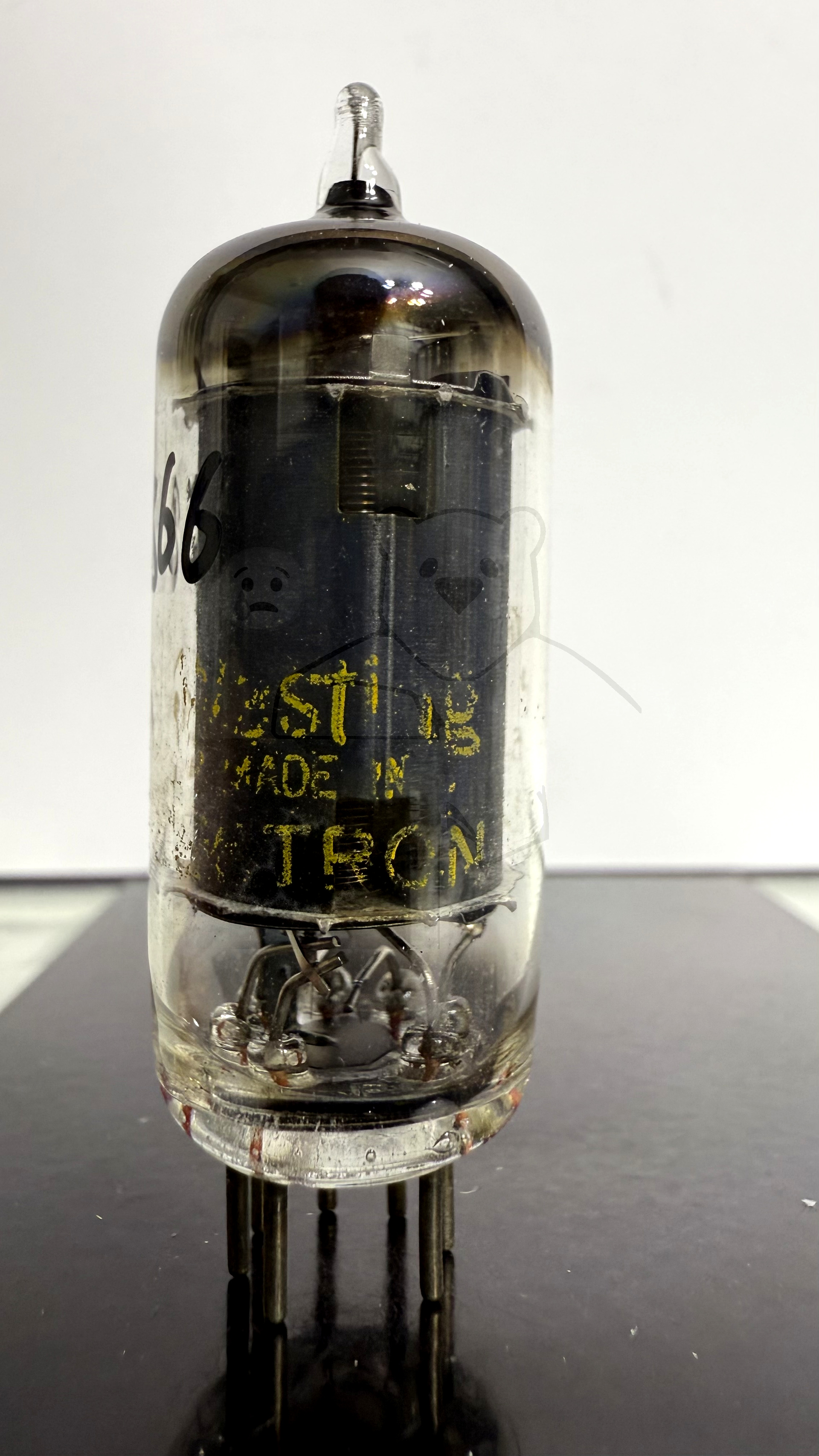

Röhre 6DB6 #2866 Bild 3

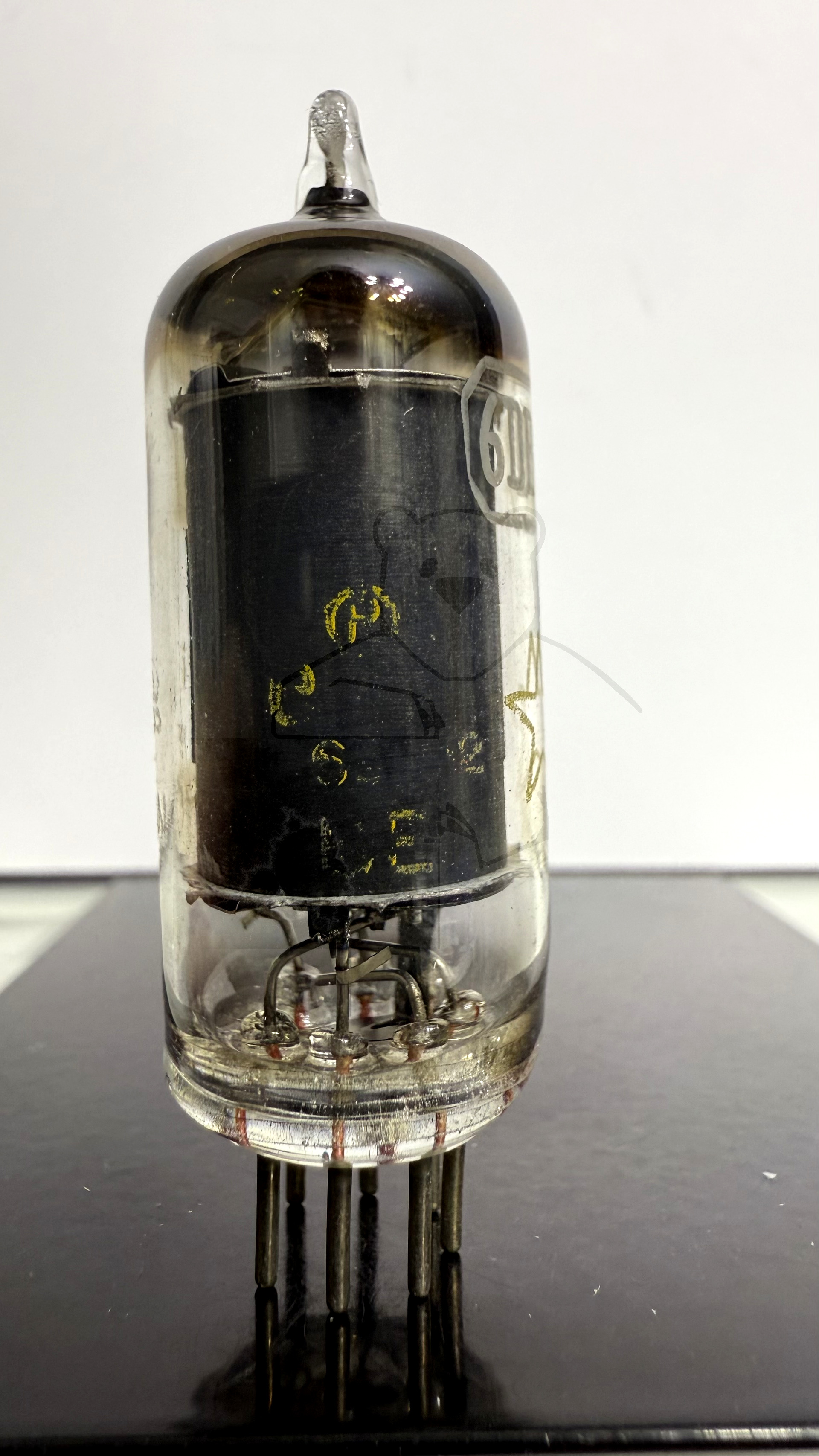

Röhre 6DB6 #2866 Bild 4

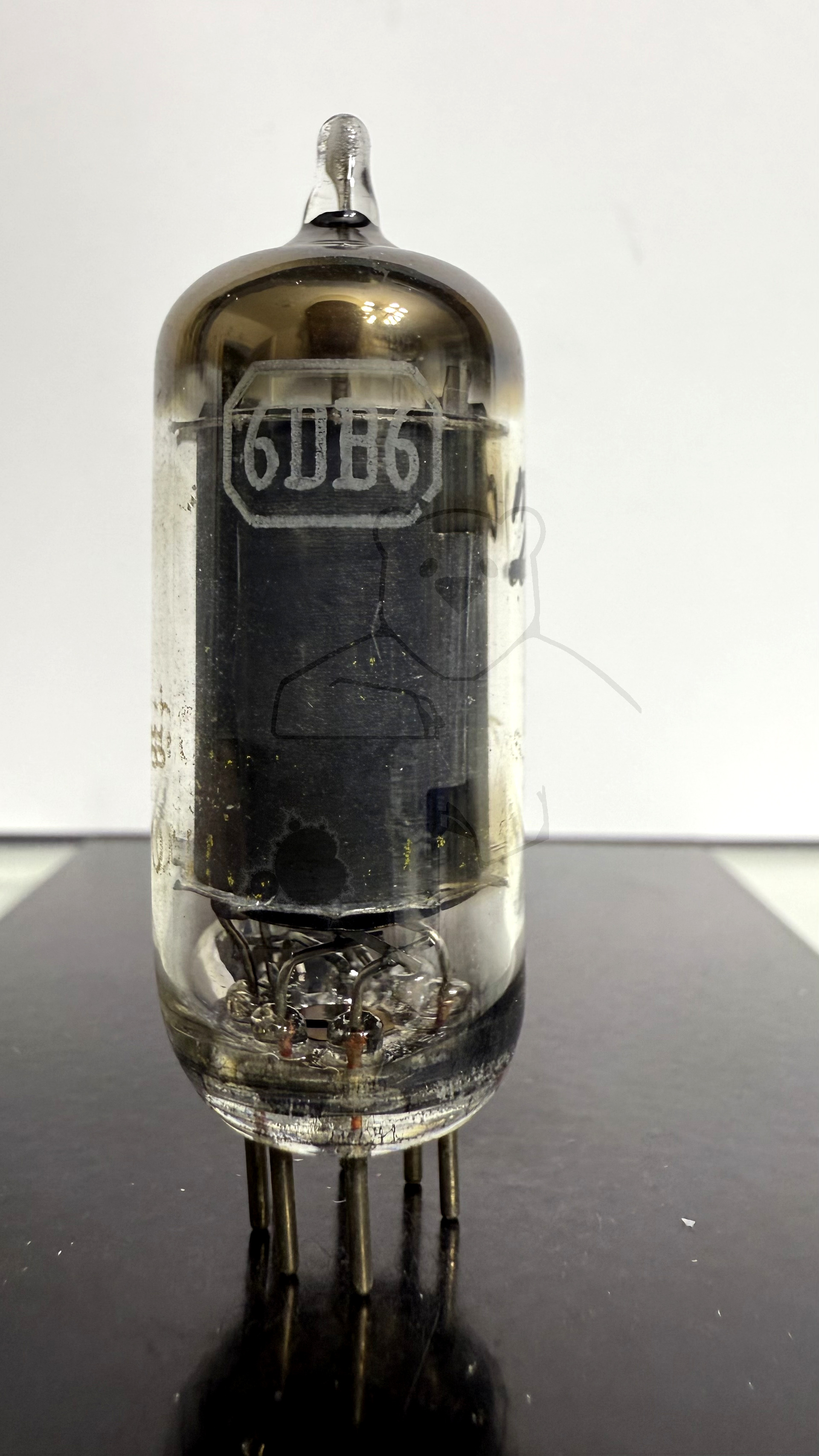

Röhre 6DB6 #2938 Bild 1
đ Alle Röhren vom Typ 6DB6 in der Sammlung
- â 6DB6 Inventar: 02866 Hersteller: â Westinghouse
- â 6DB6 Inventar: 02938 Hersteller: â Westinghouse
