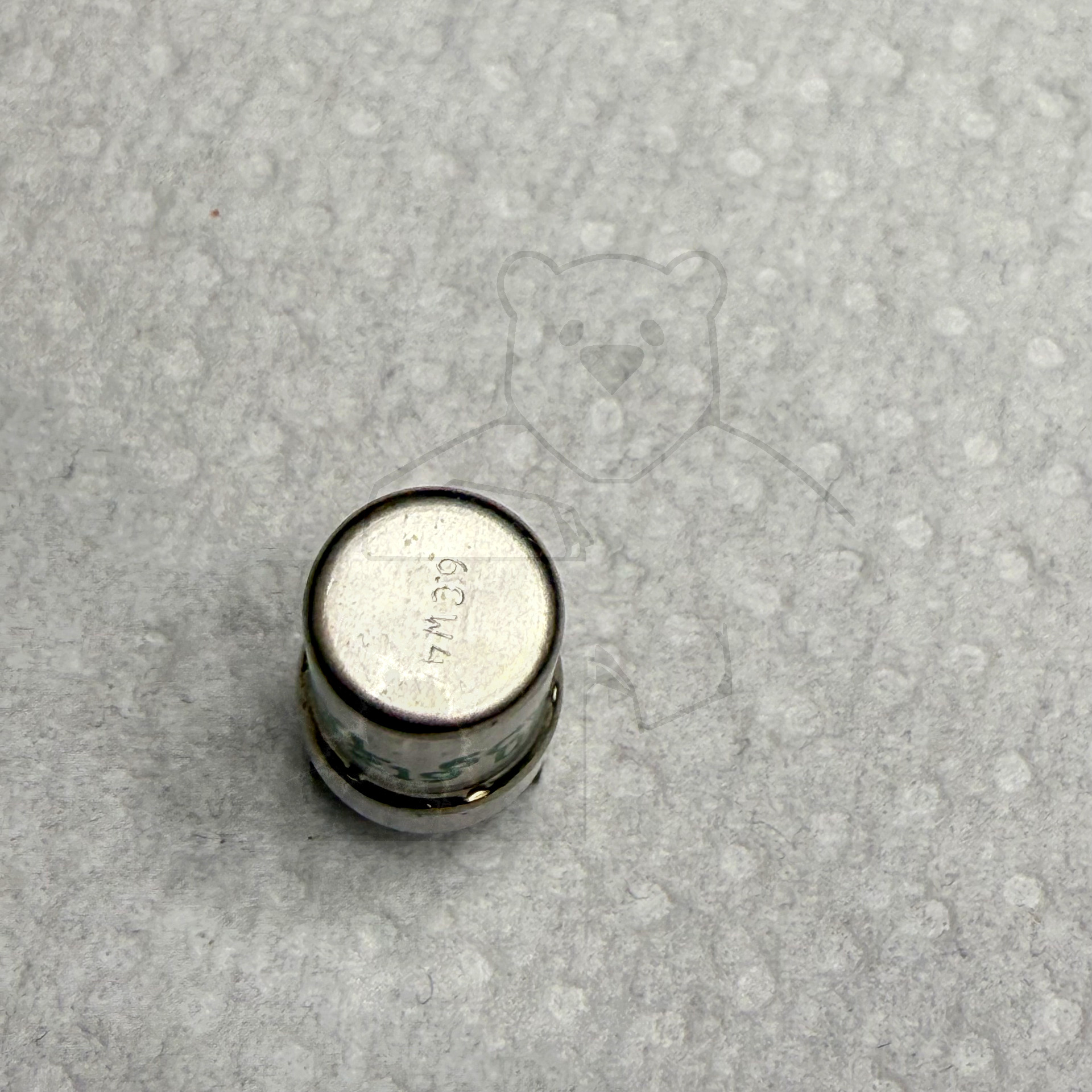

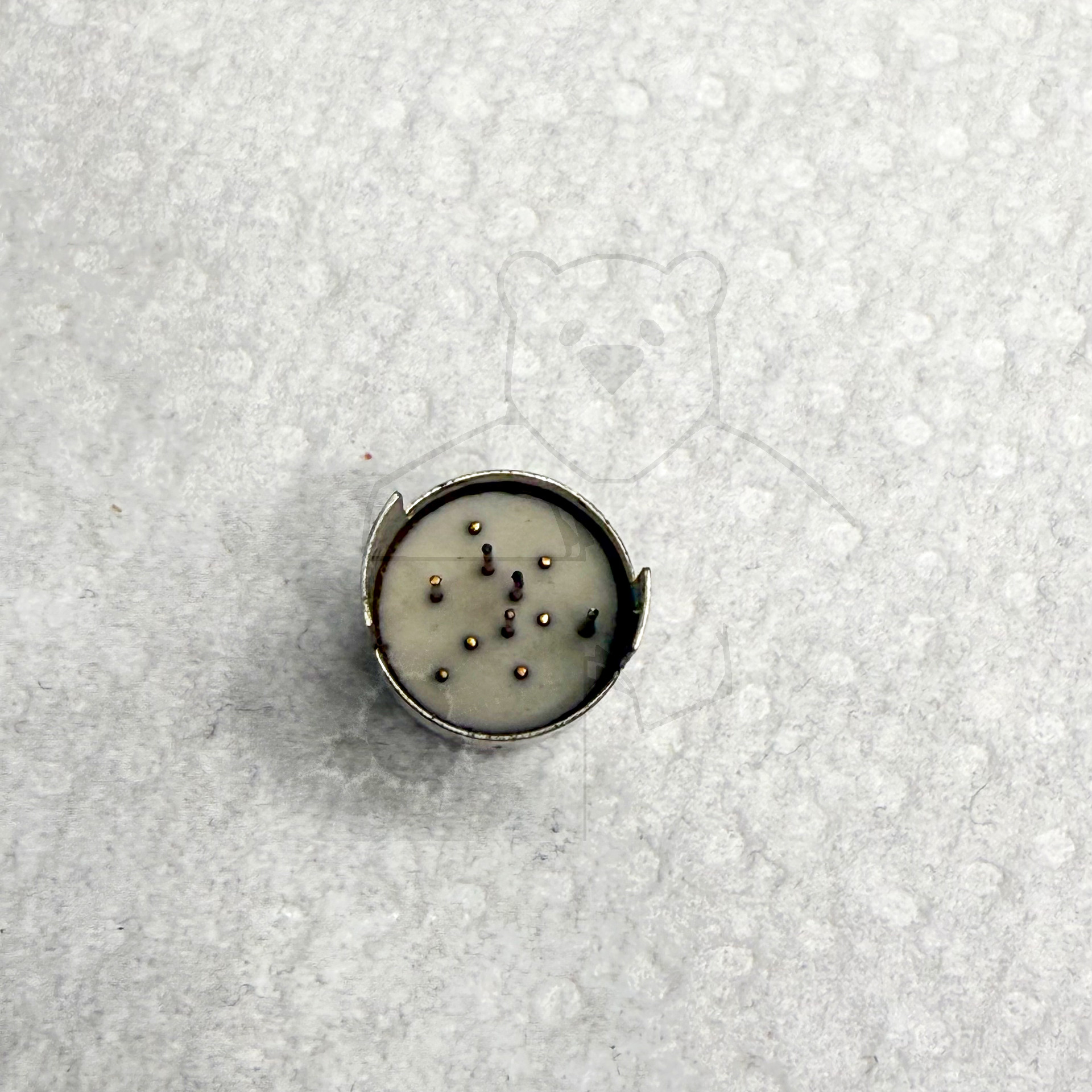

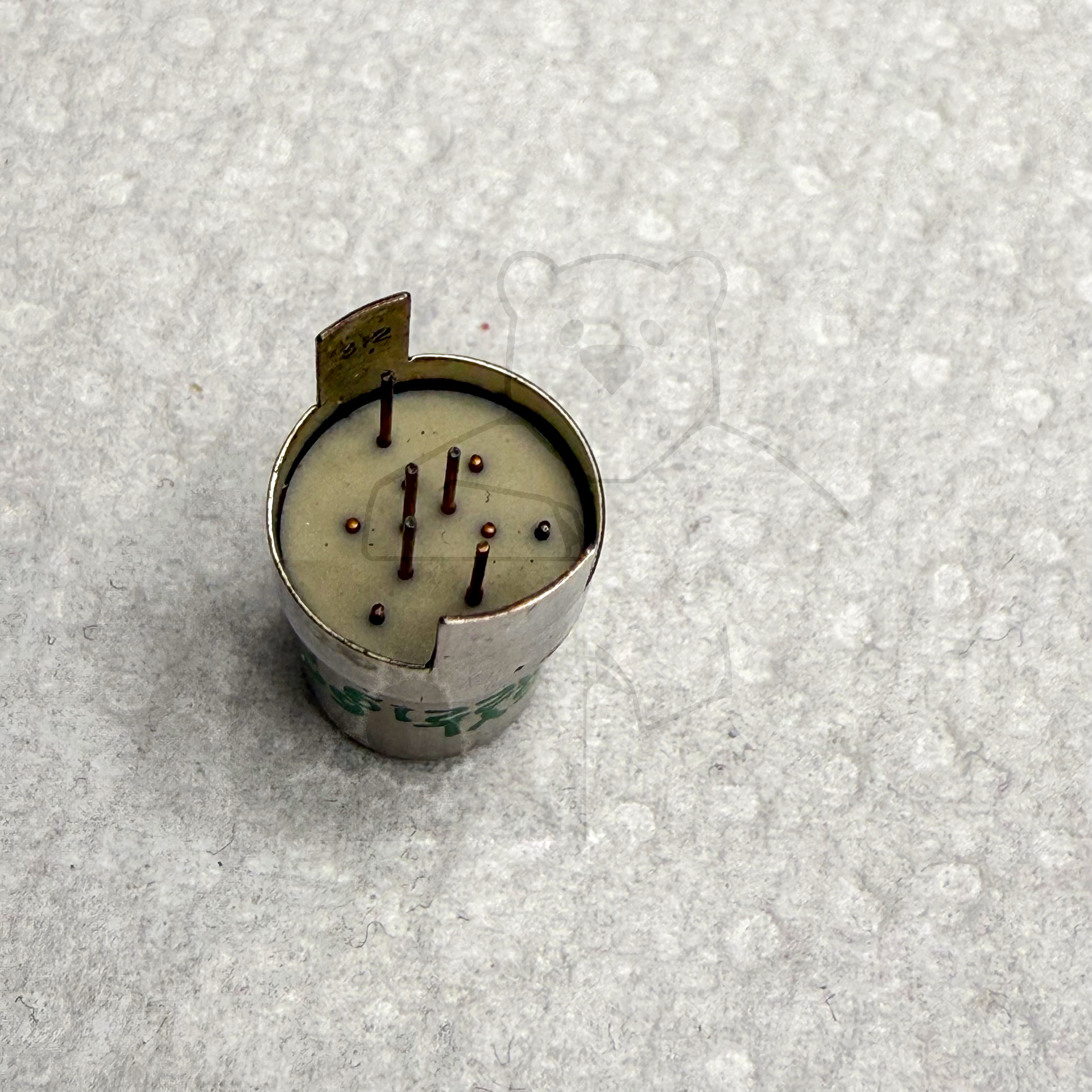

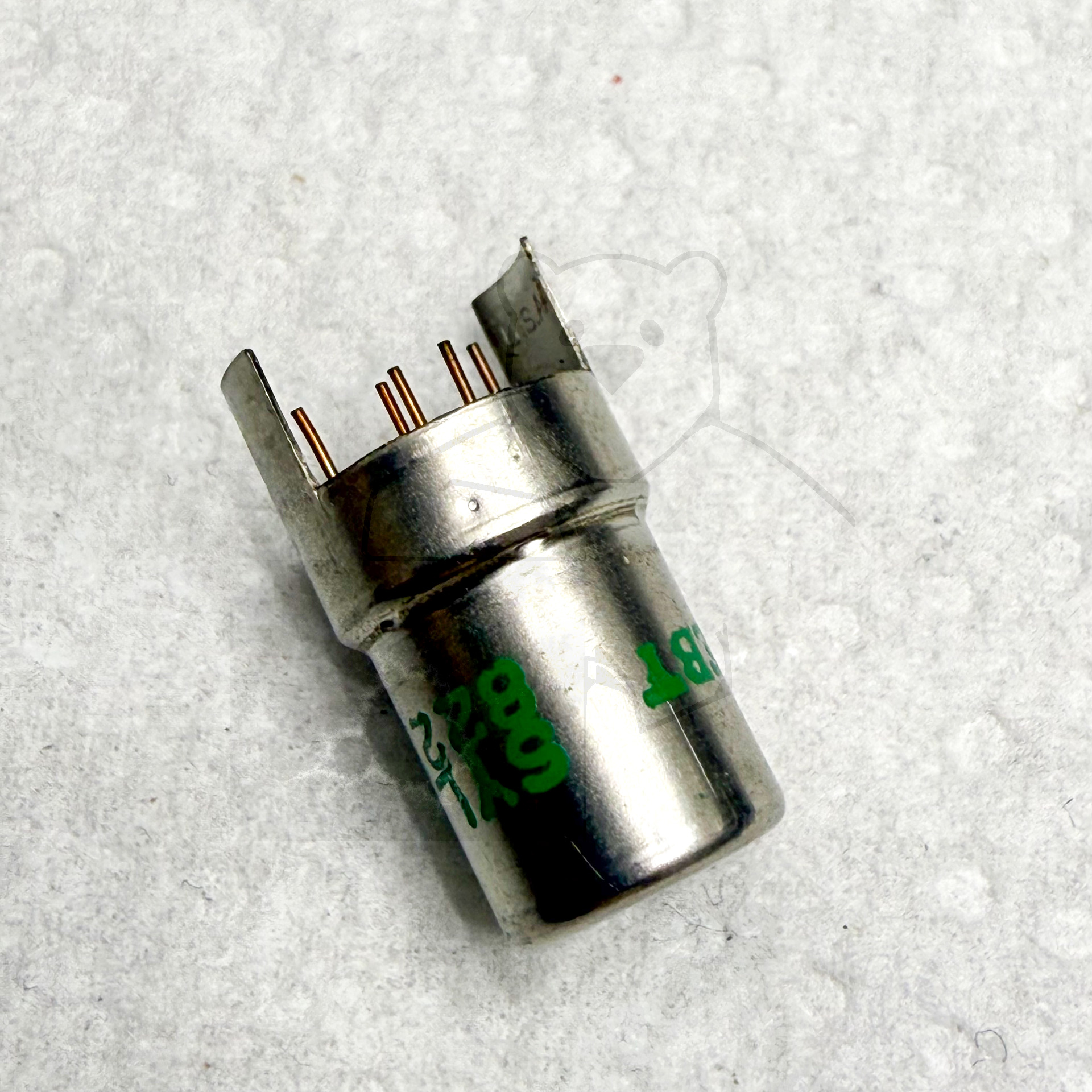

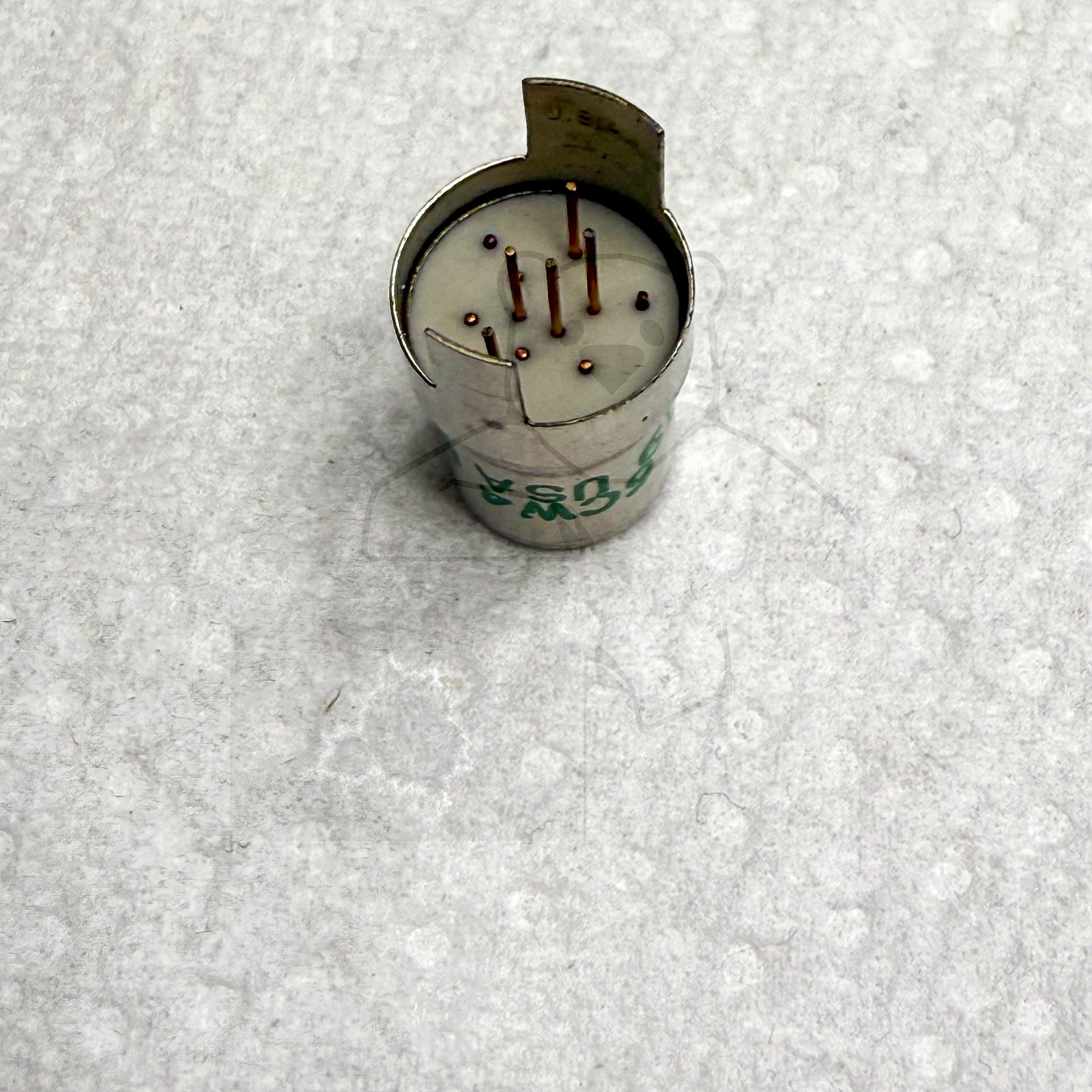

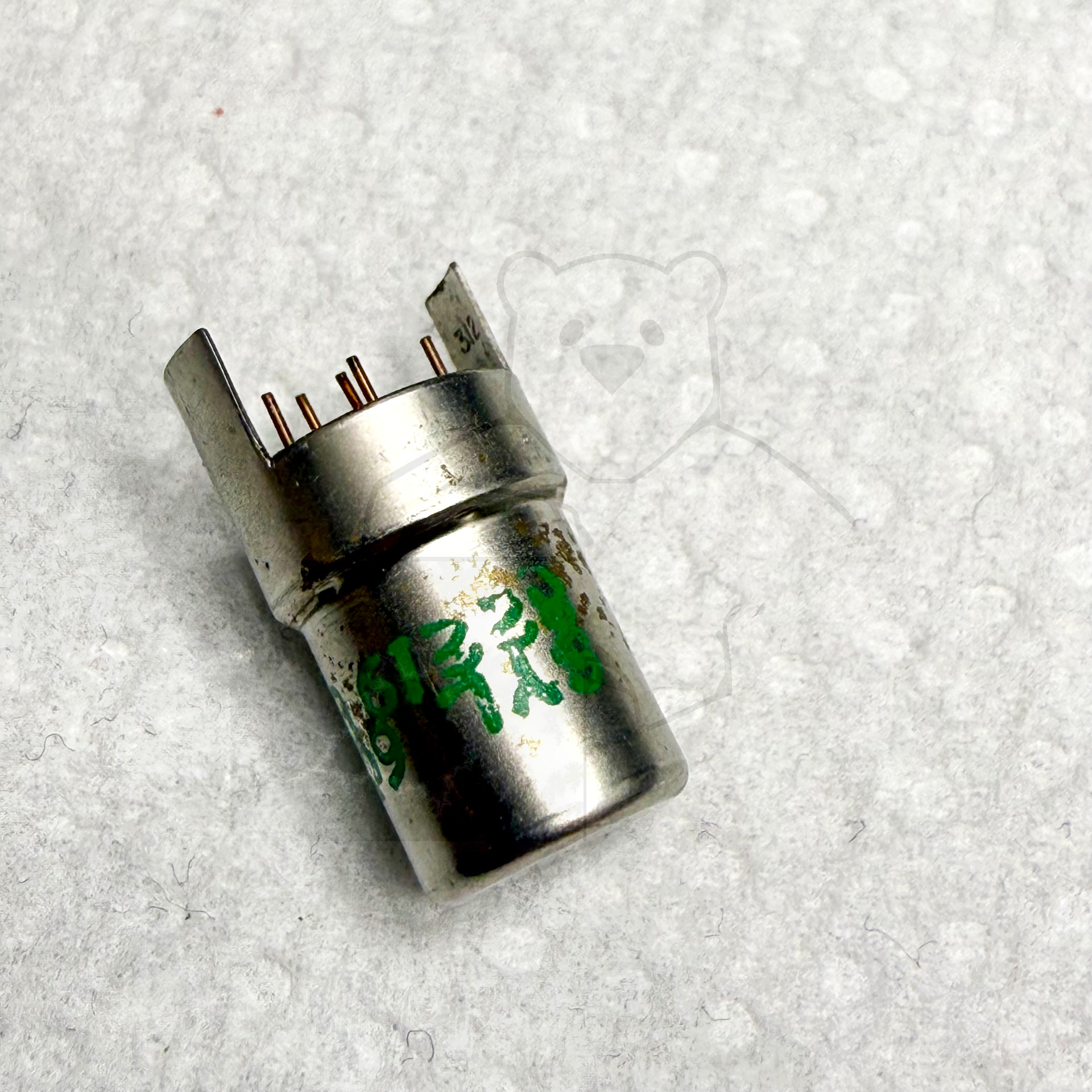

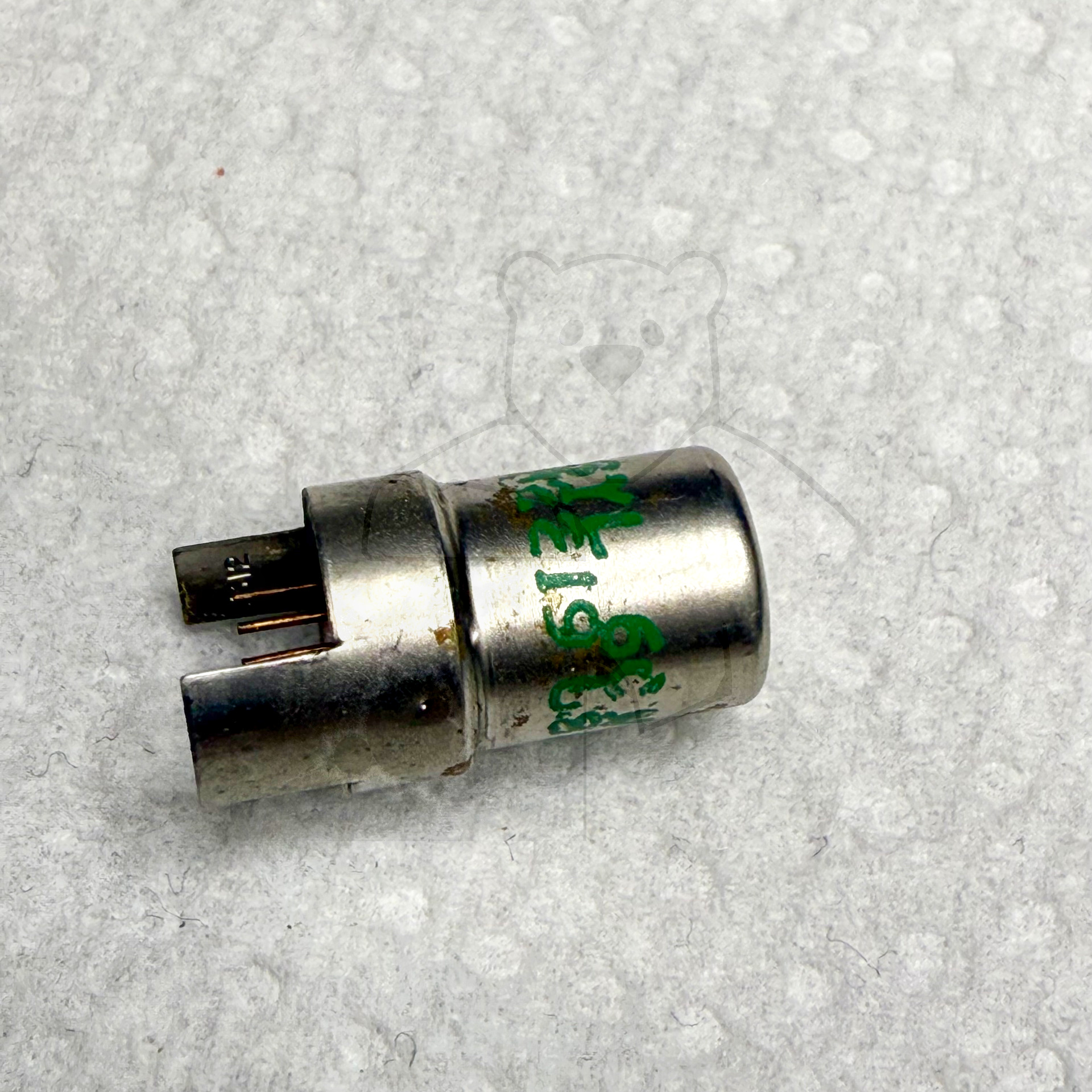

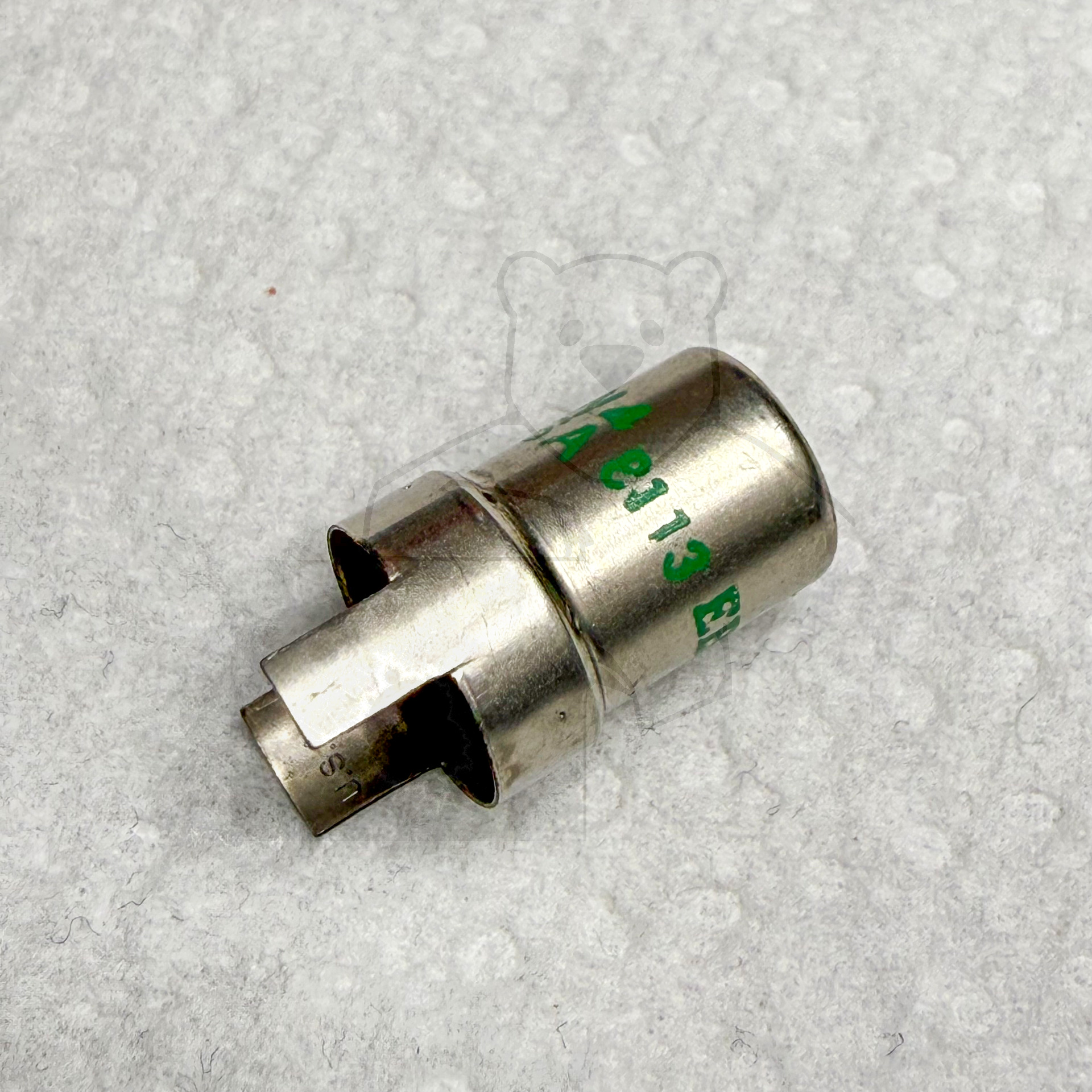

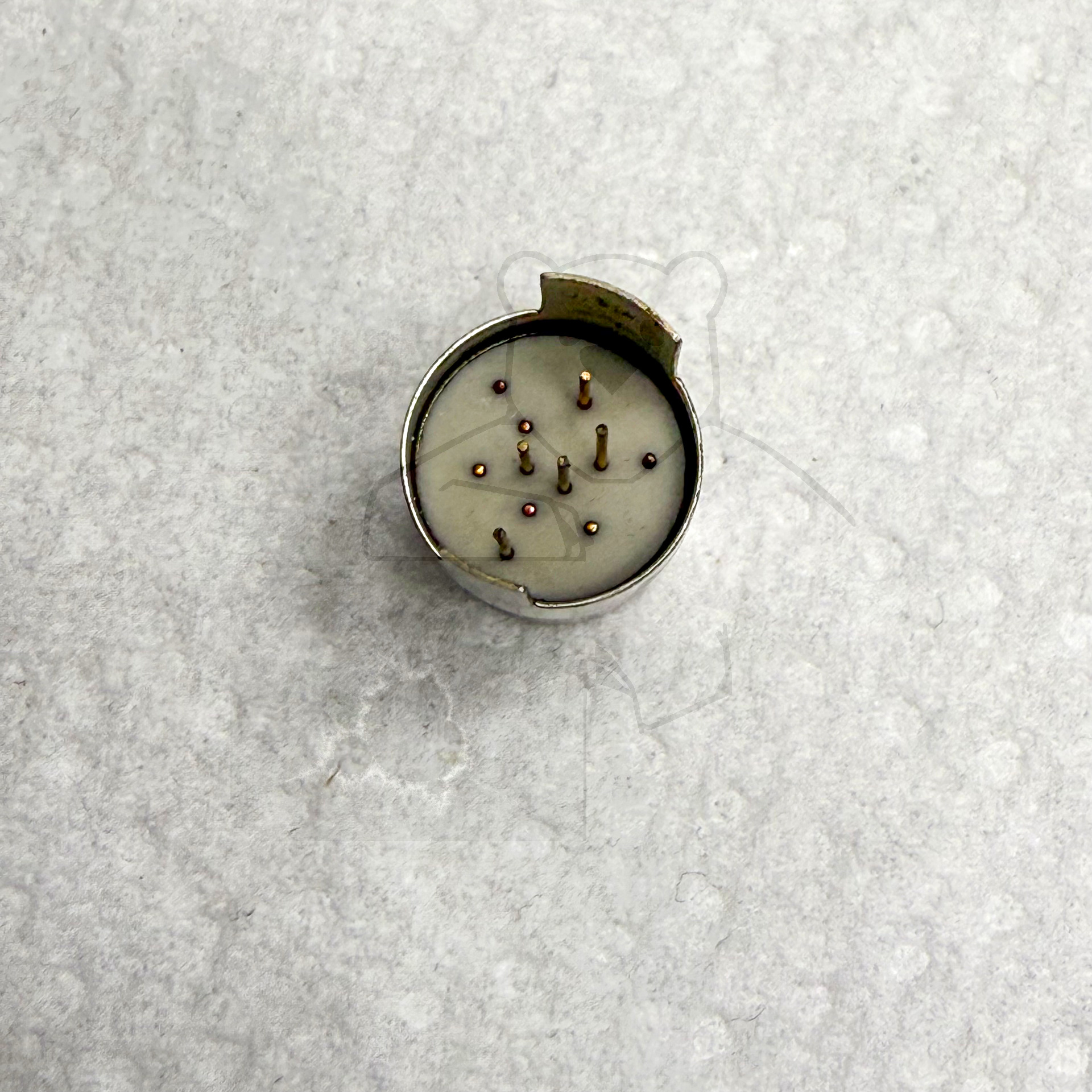

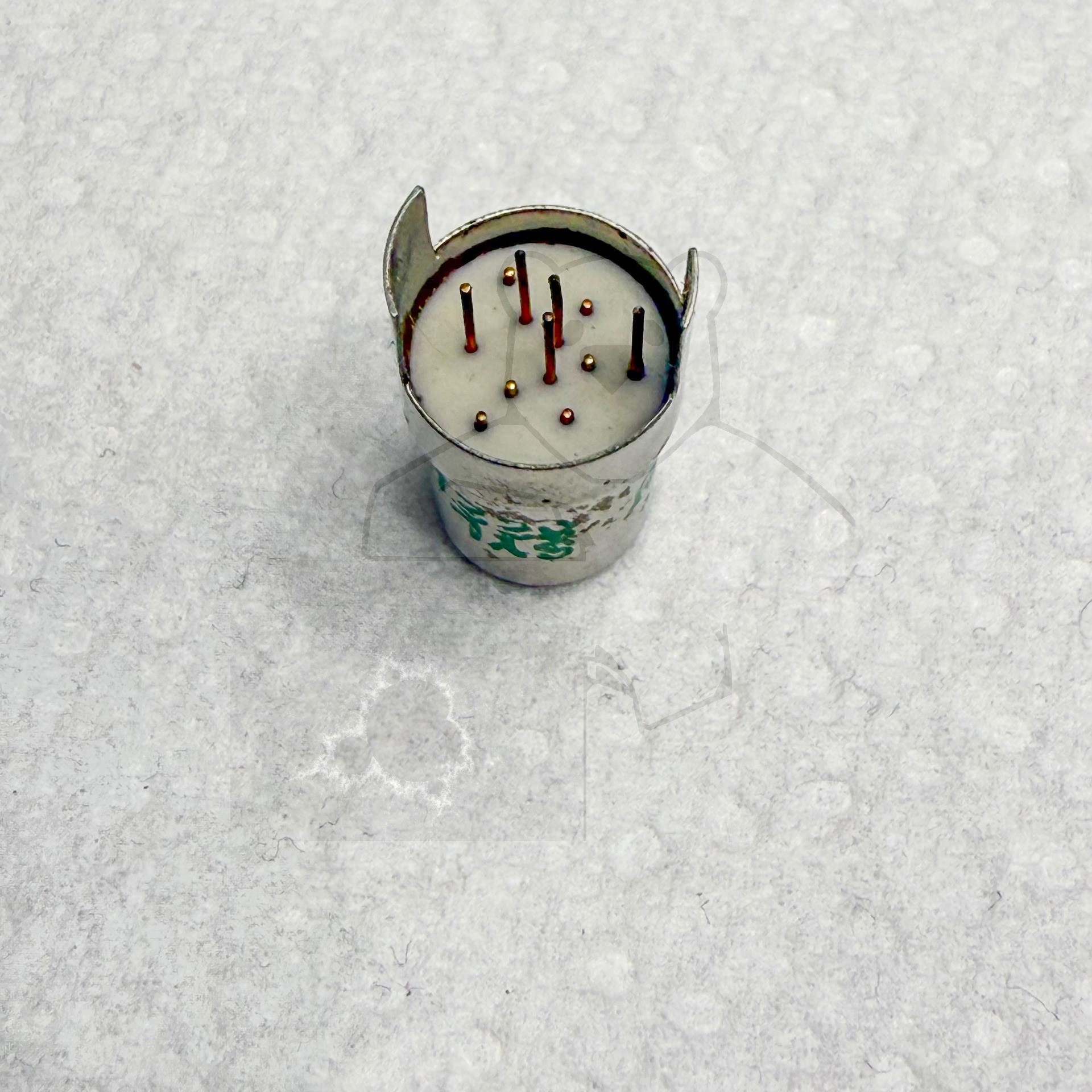

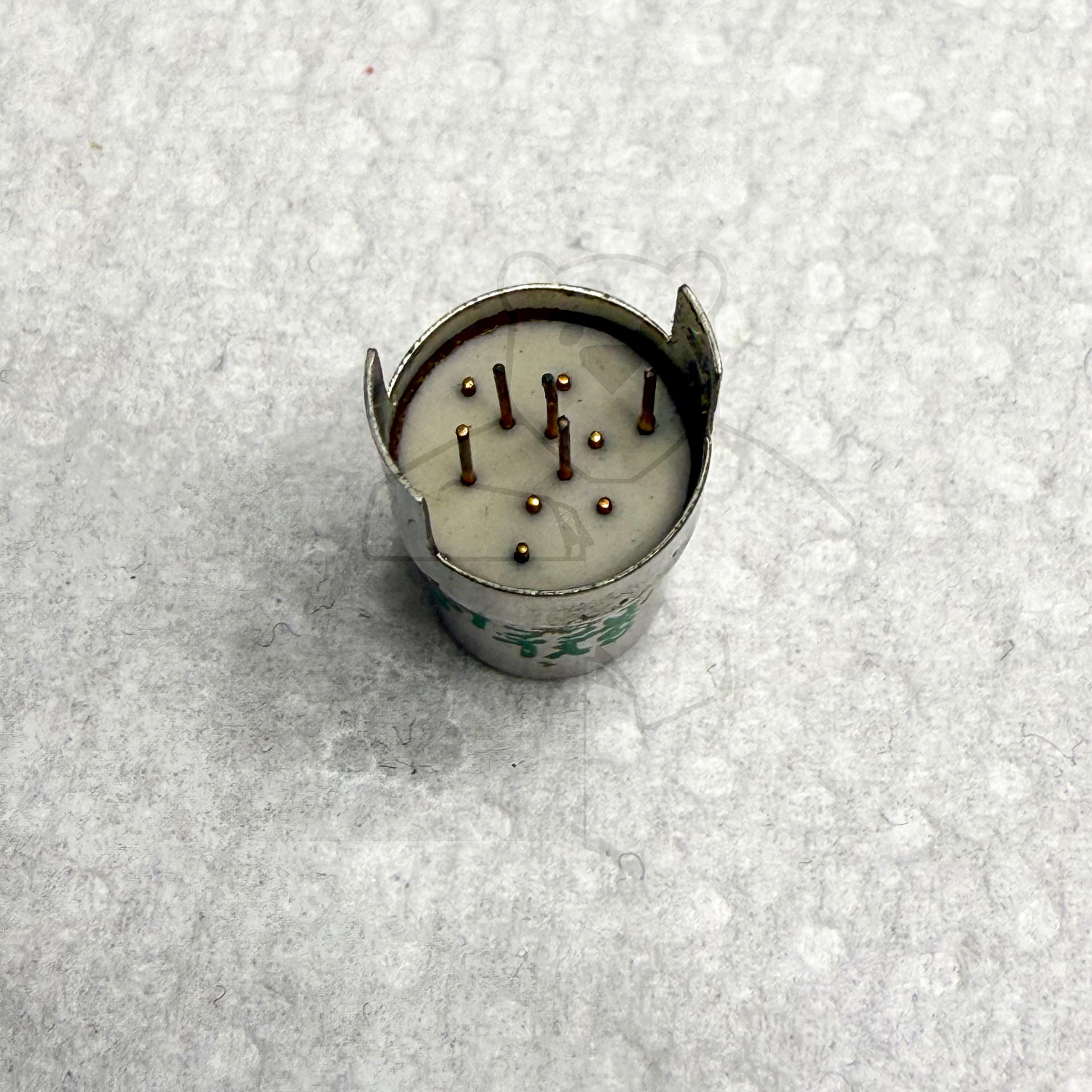

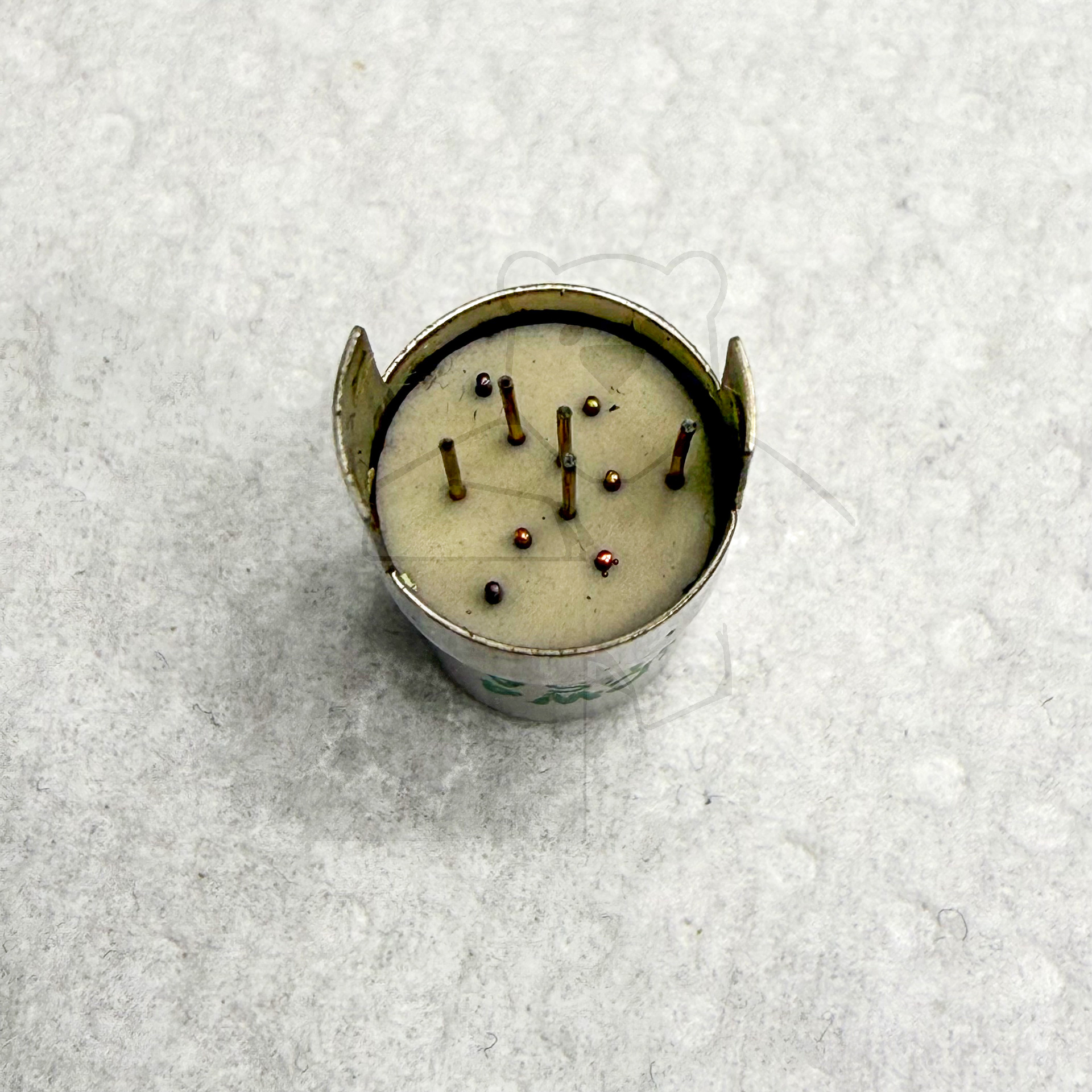

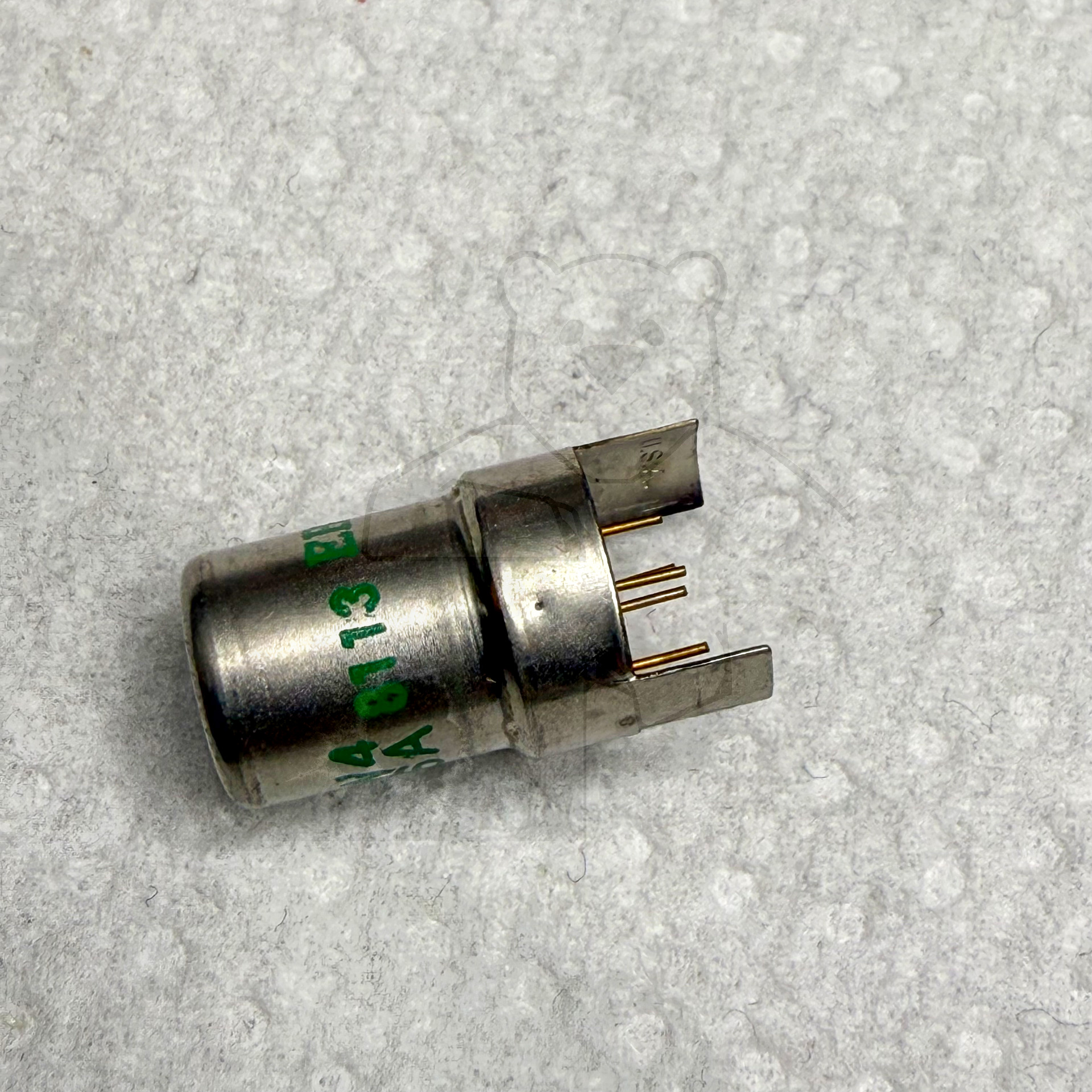

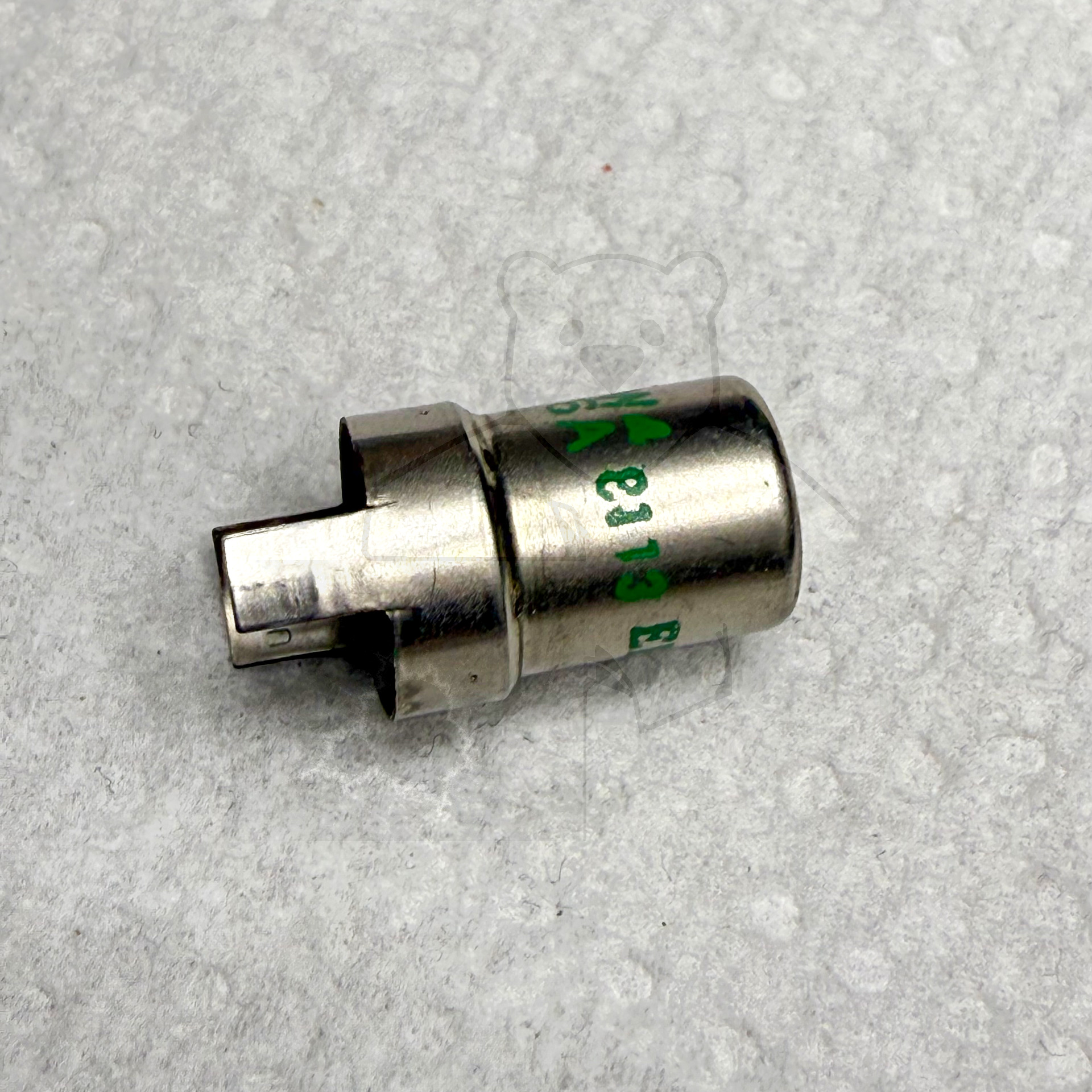

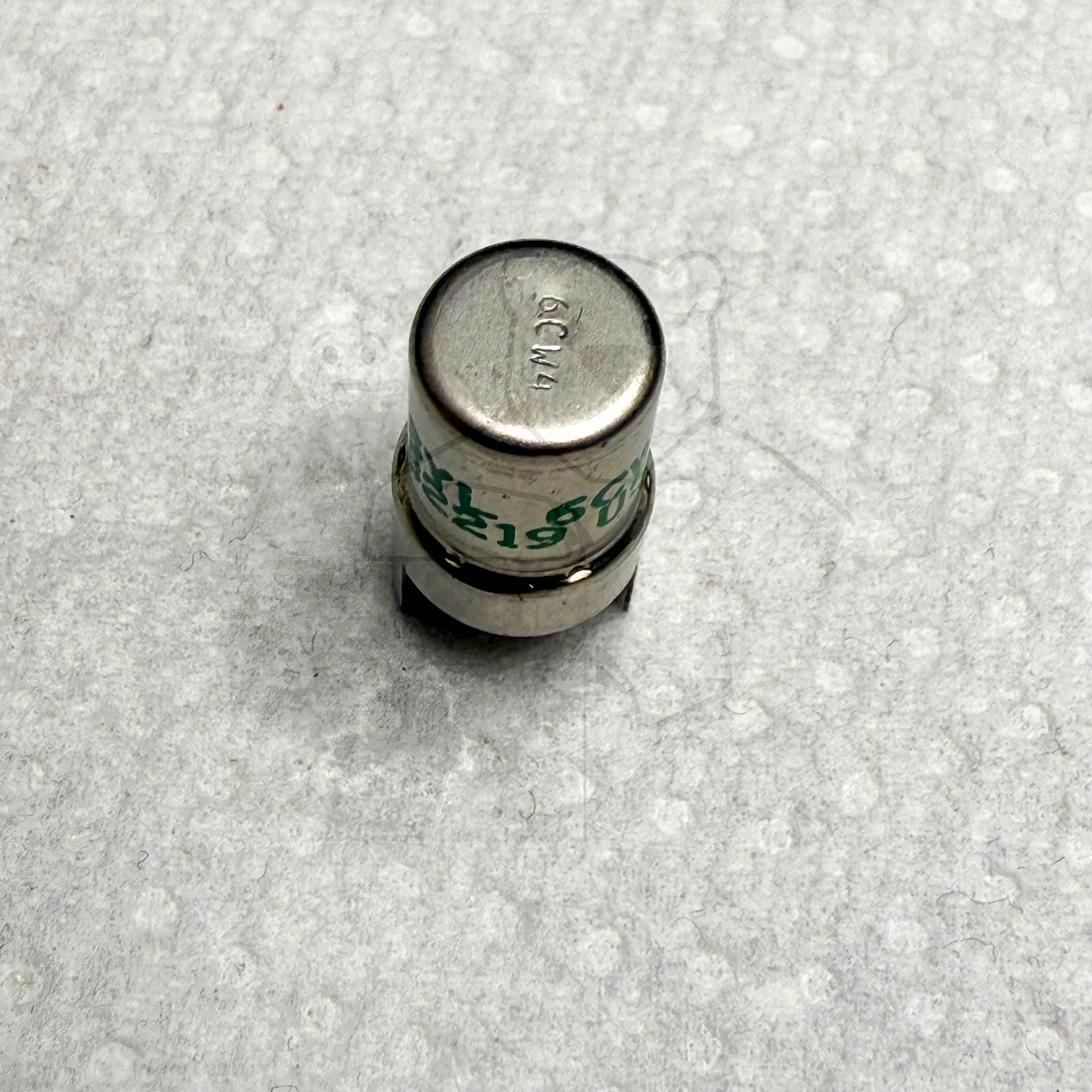

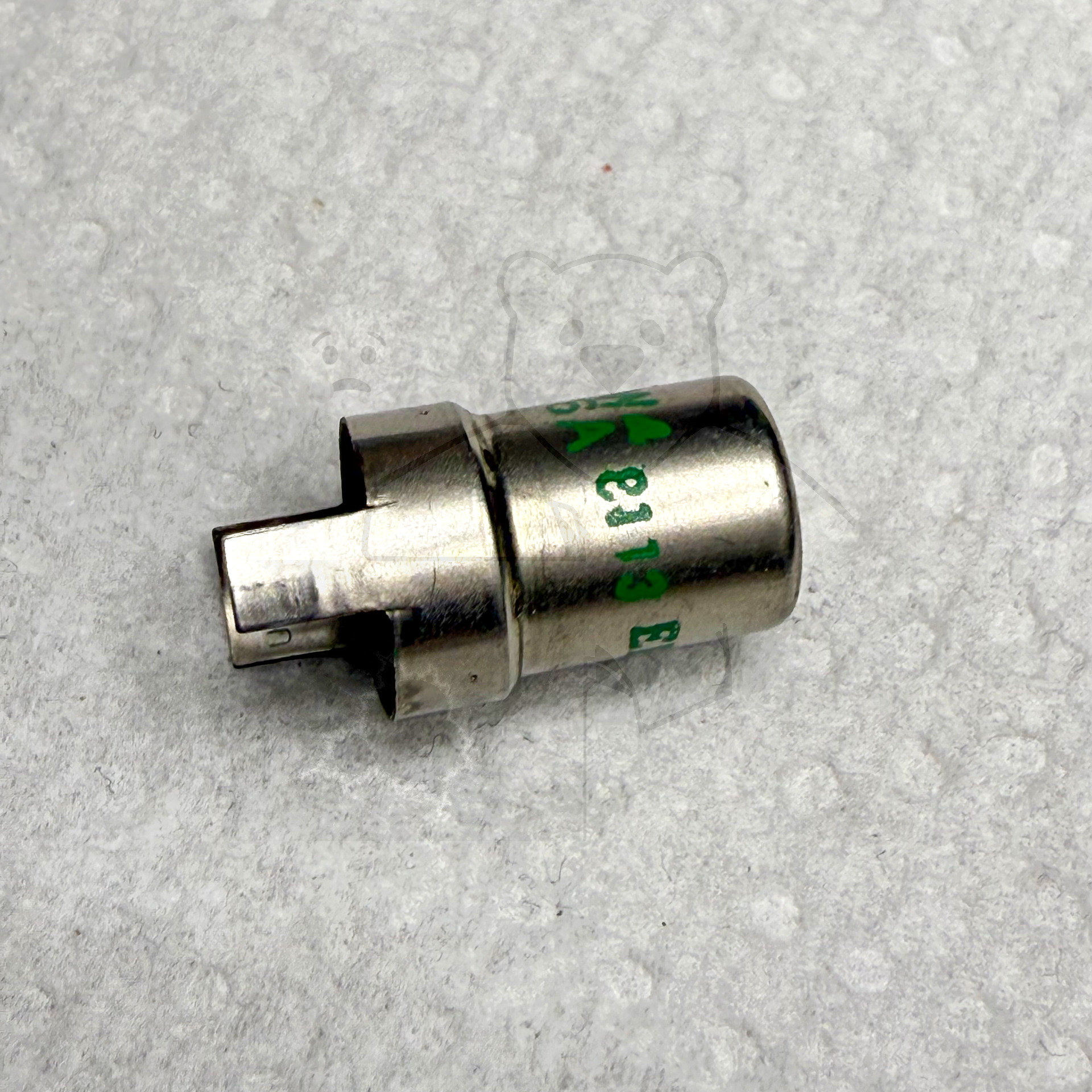

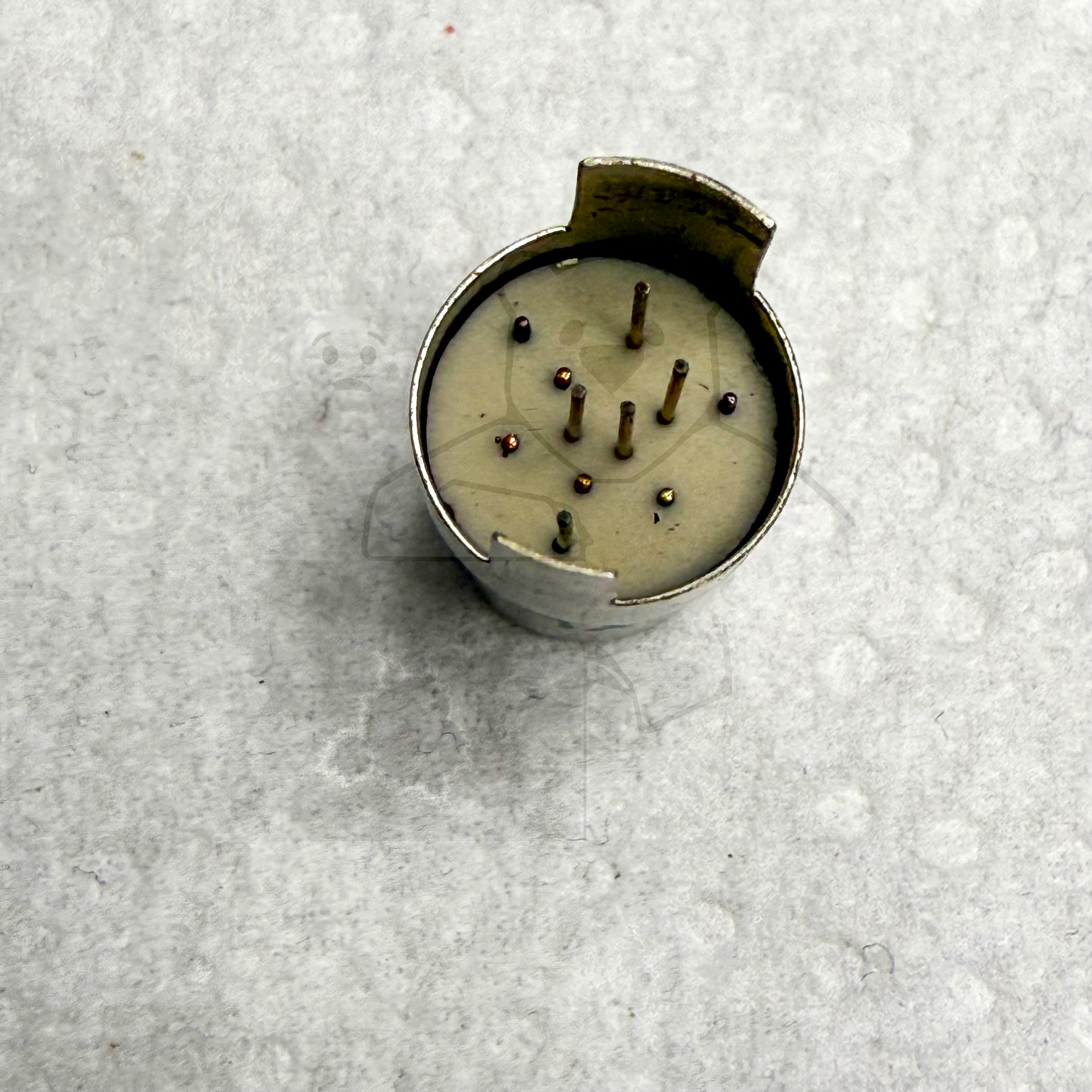

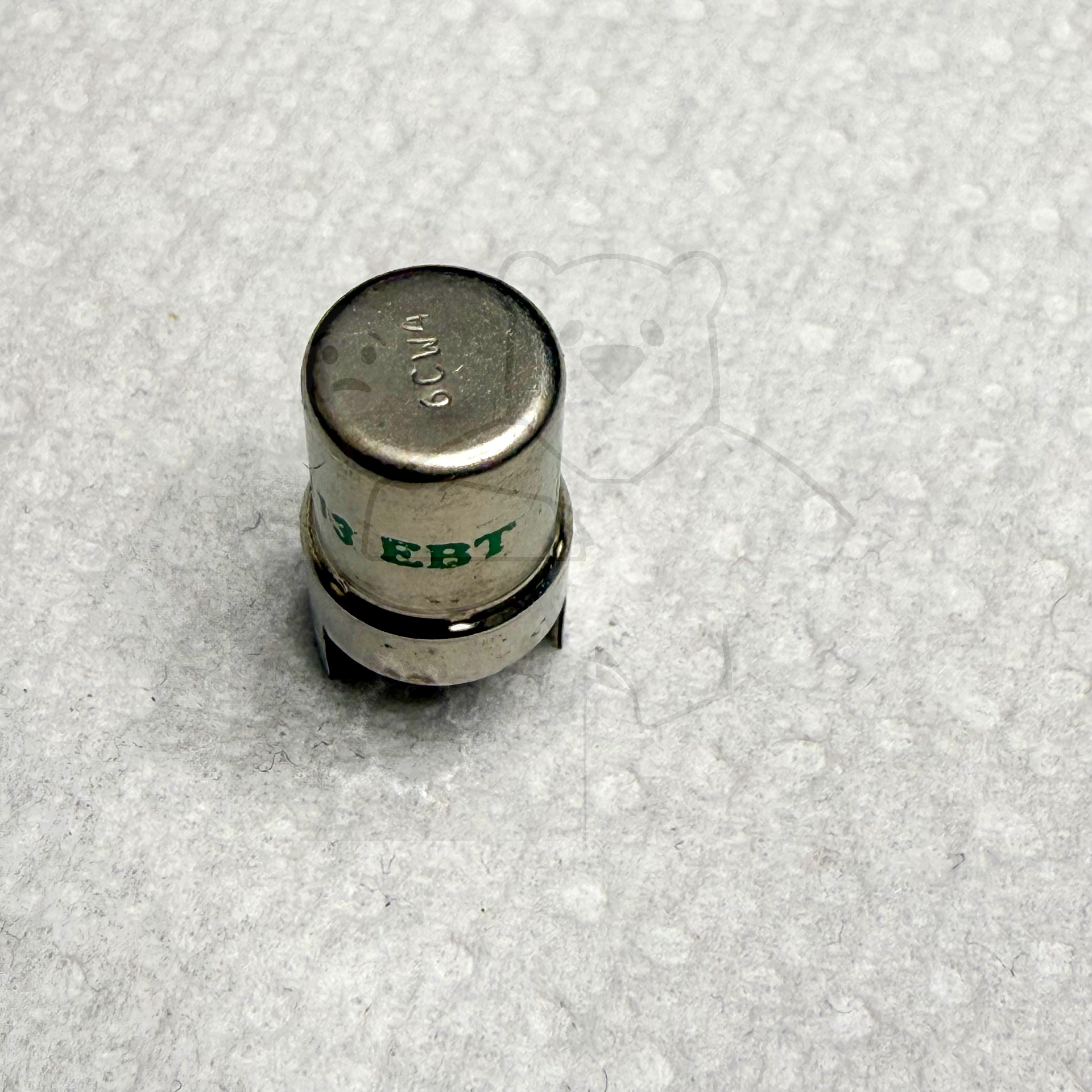

Daten und Bilder der Röhre: 6CW4

🔎 Beschreibung der Röhre: 6CW4

Name	6CW4
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,135
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Nuvistor (Twelvar 5pol.) → Liste aller Röhren mit: Nuvistor (Twelvar 5pol.)
Zusätzliche Informationen
Letzte Änderung	30.10.2026 09:21:30

🔎 Beschreibung der Systeme für die Röhre: 6CW4

	System 1
Kathode	8
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	10, 12
Abschirmung
Funktion	→ Nuvistor (HF Verstaerker)

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6CW4

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 6CW4

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/rq4VeYmCfPo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 6CW4
Datenblatt 6CW4 RCA [www.tubedata.info].pdf (258 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
