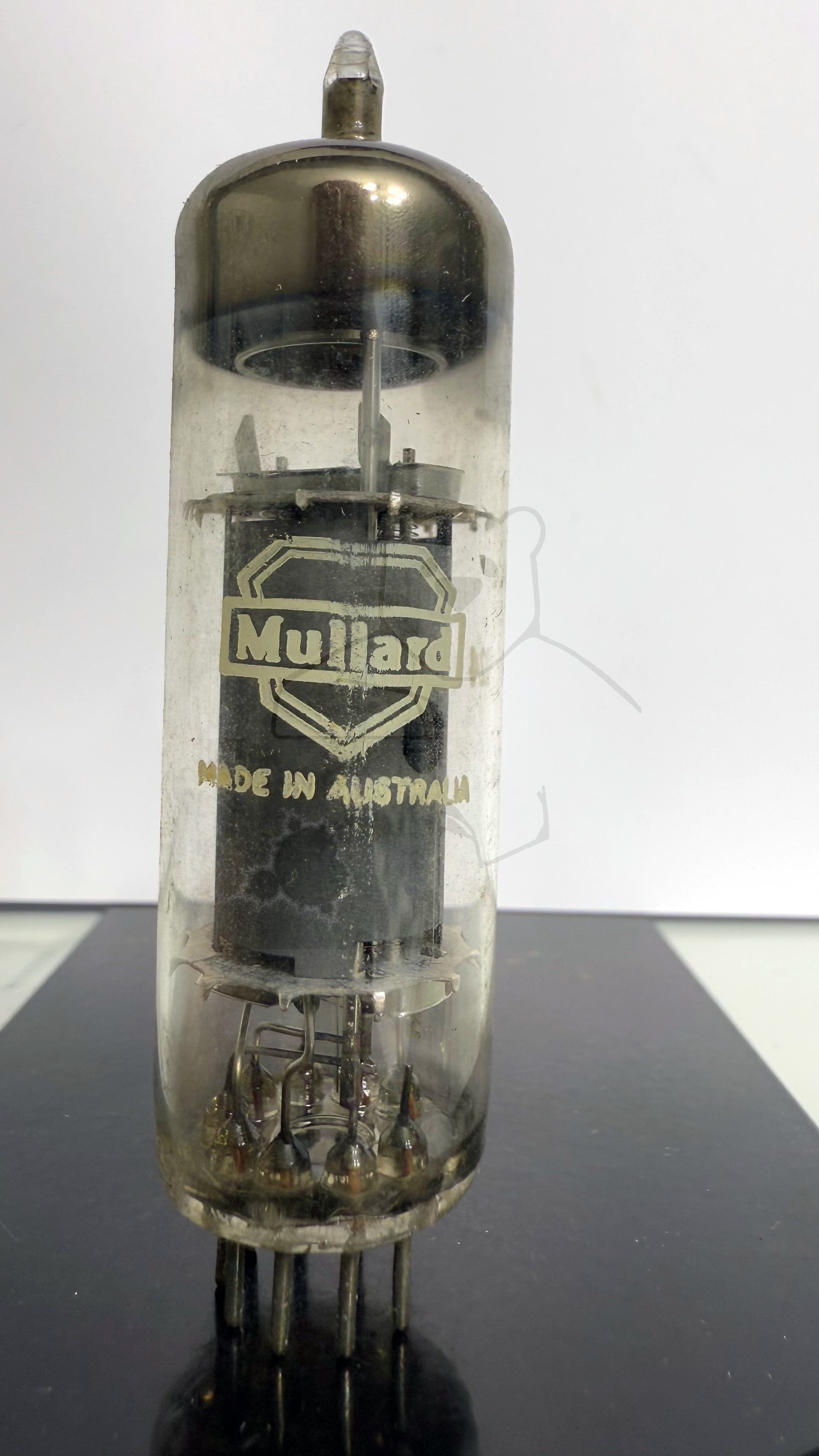

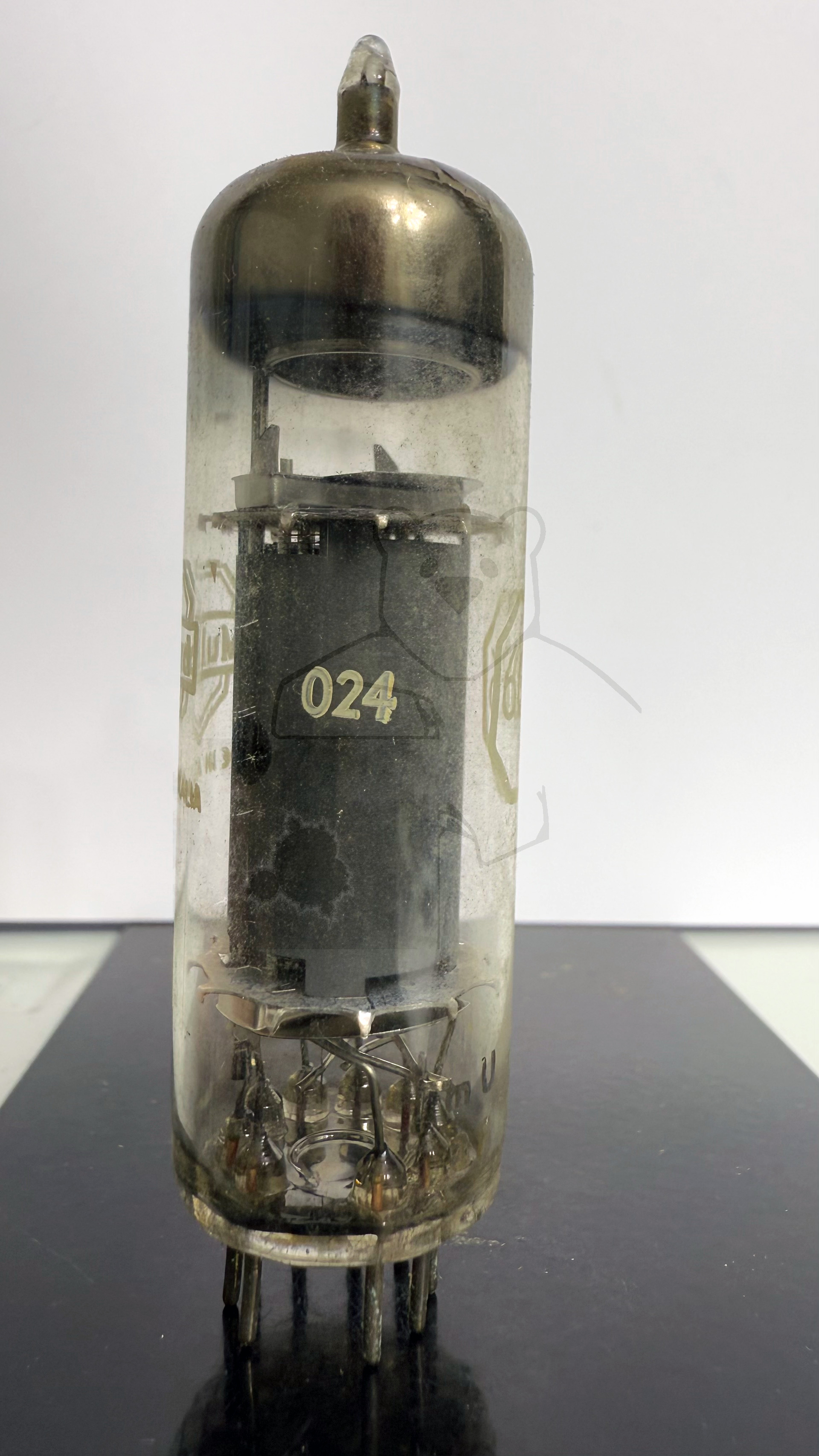

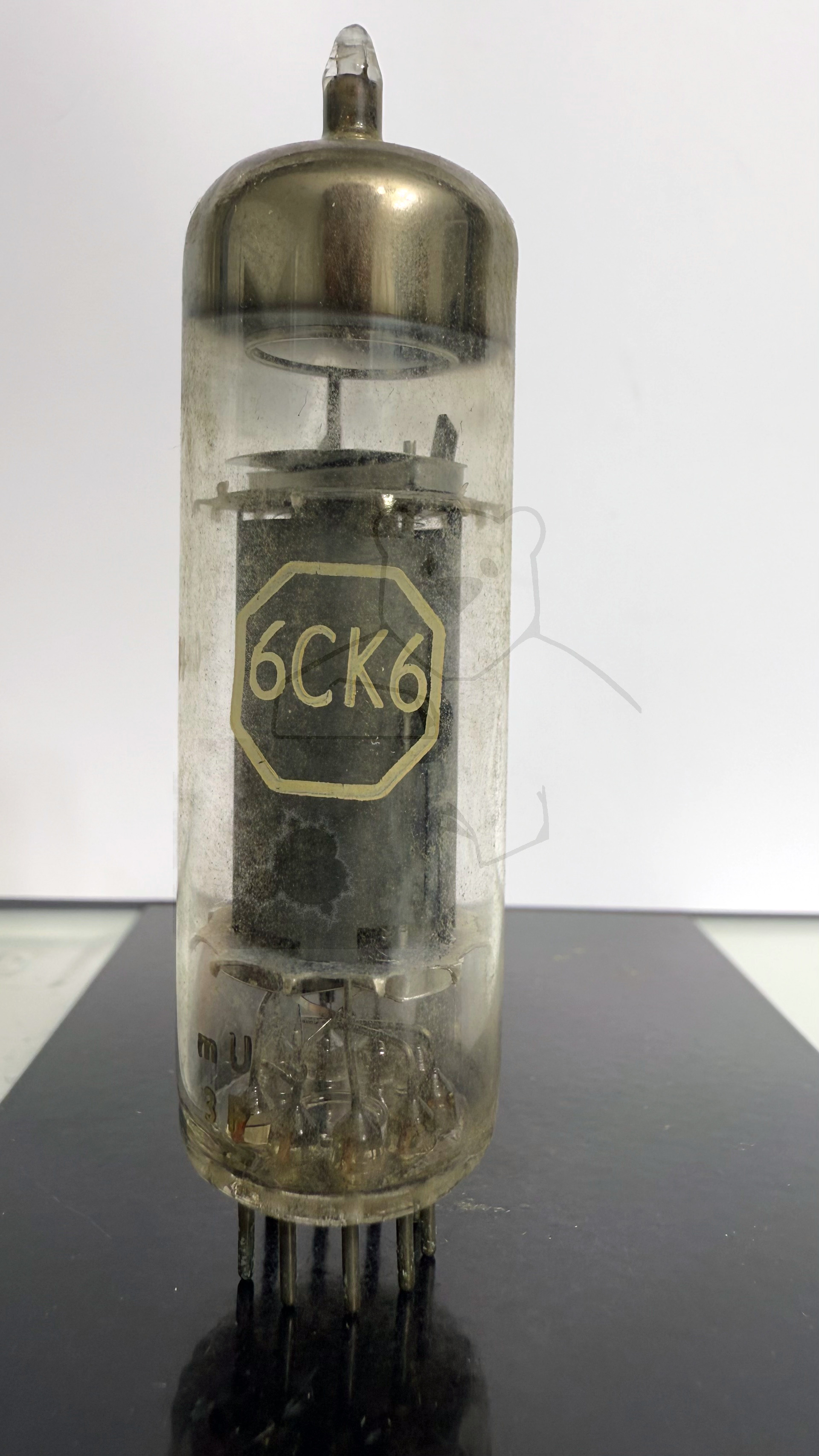

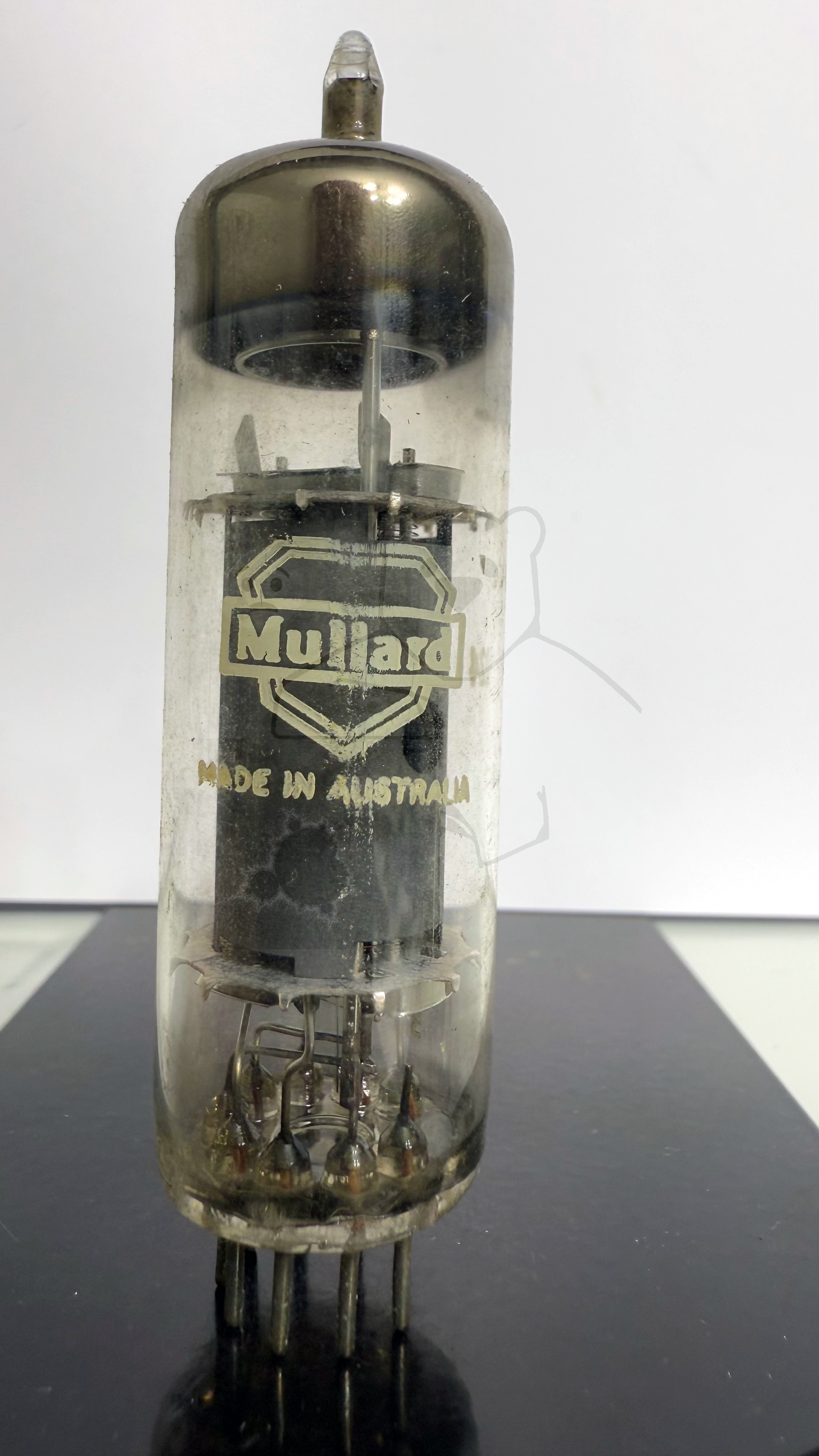

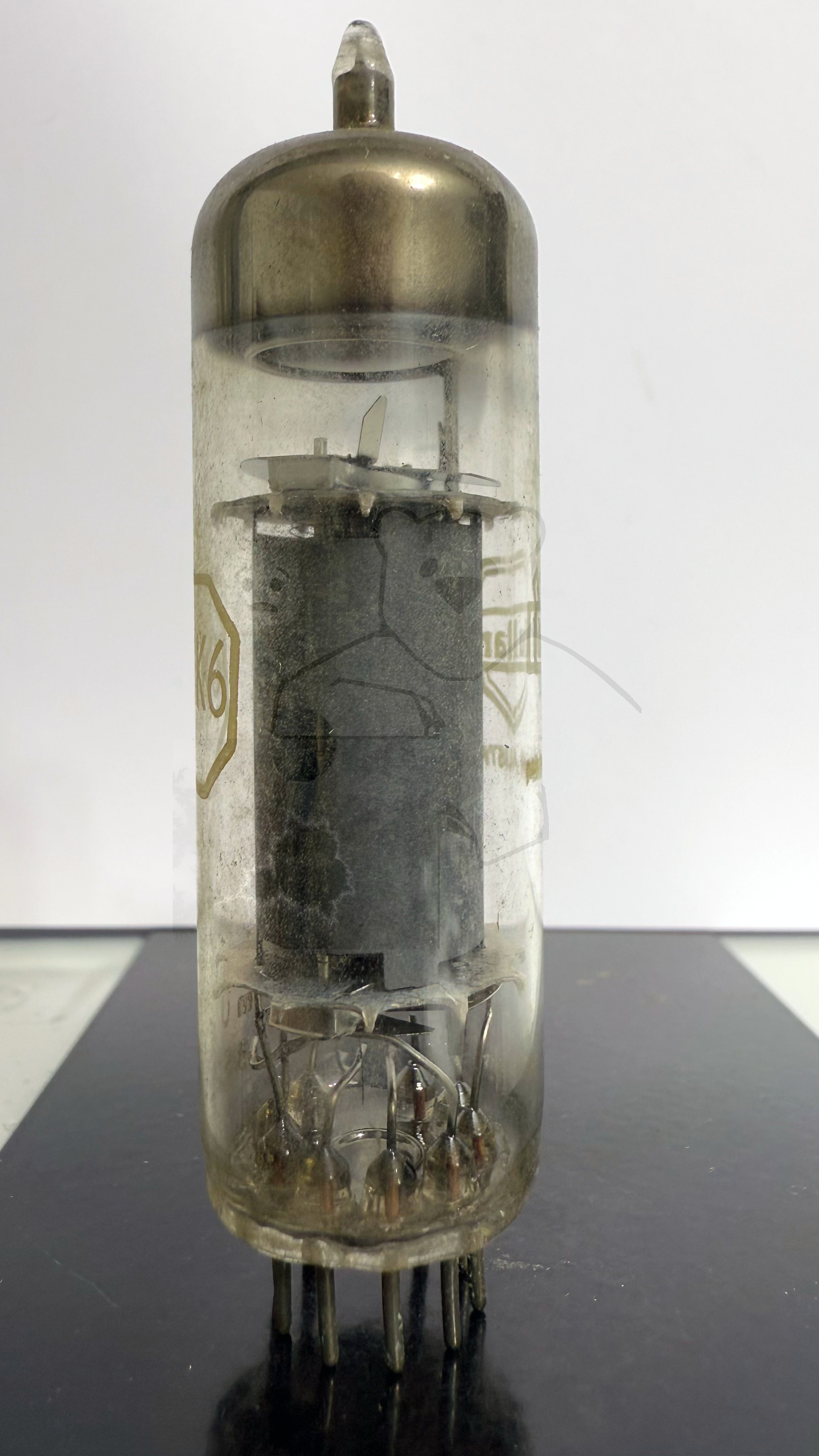

Daten und Bilder der Röhre: 6CK6

🔎 Beschreibung der Röhre: 6CK6

Name	6CK6
Vergleichsname	→ EL83
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,71
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:00:40

🔎 Beschreibung der Systeme für die Röhre: 6CK6

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

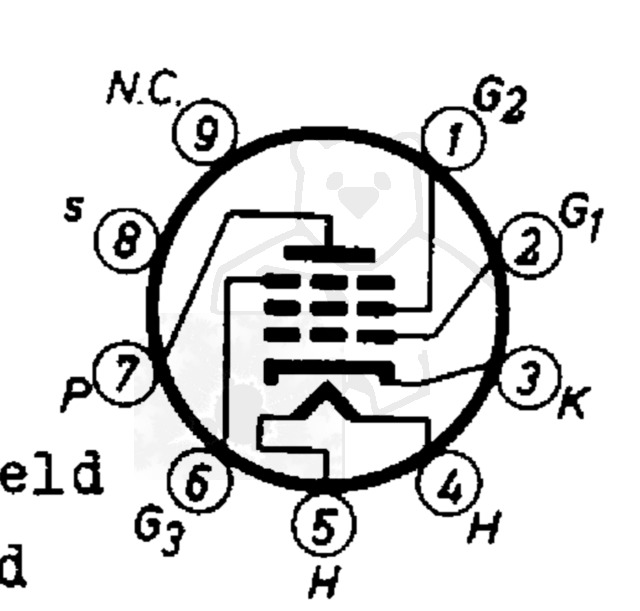

🔎 Sockelschaltung der 6CK6

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 6CK6
Datenblatt 6CK6 Philips [www.tubedata.info].pdf (217 kB)
