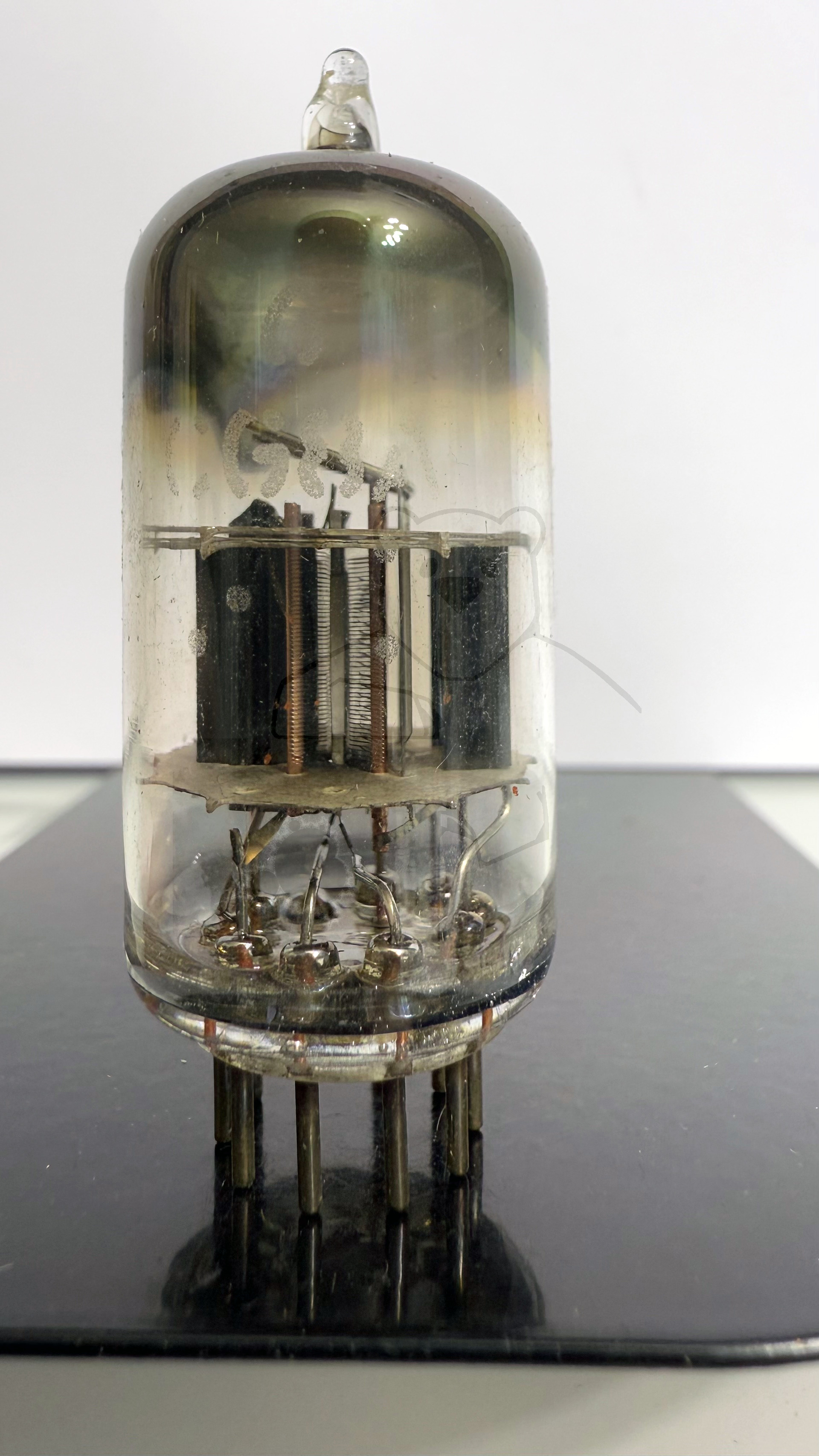

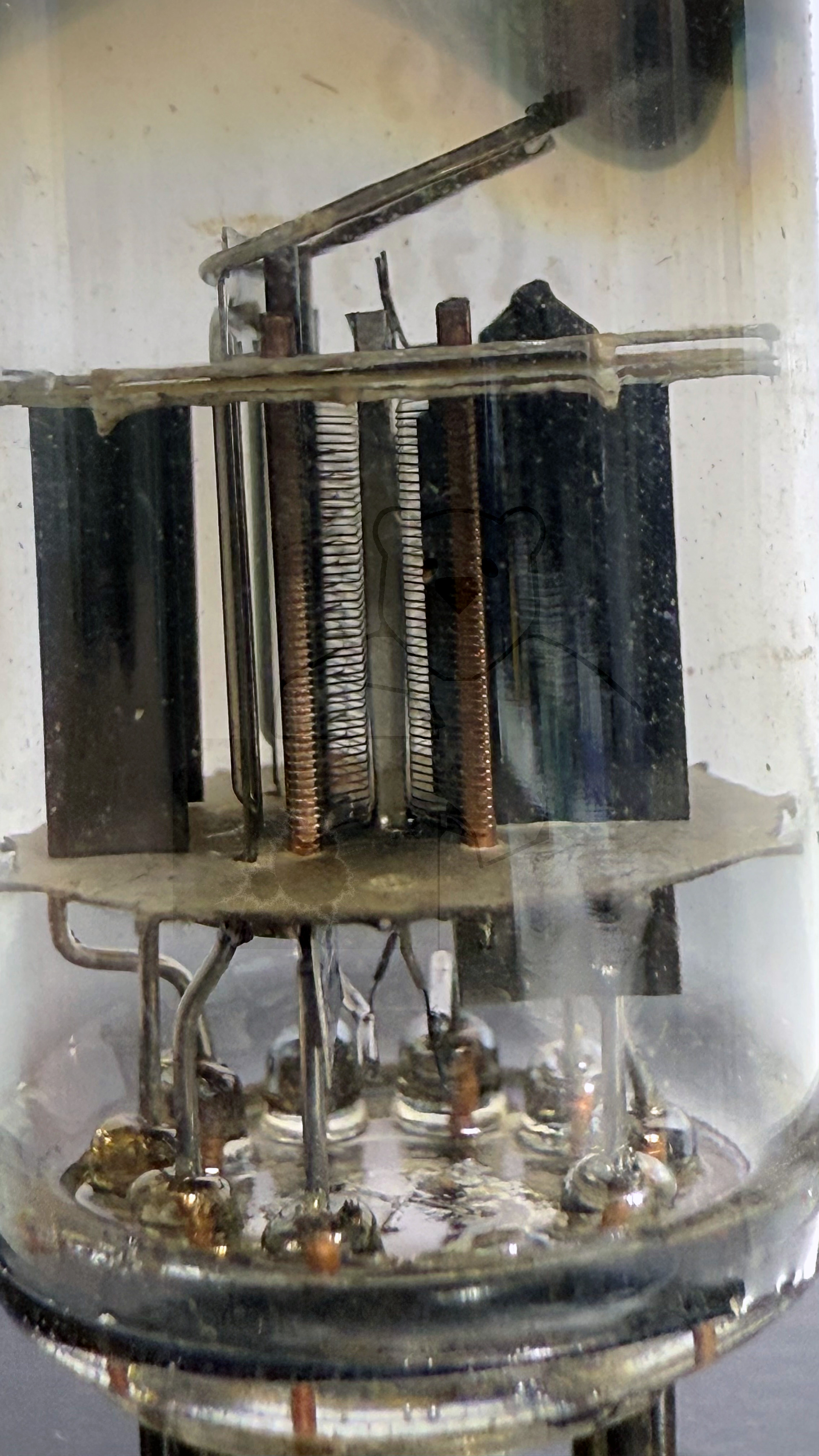

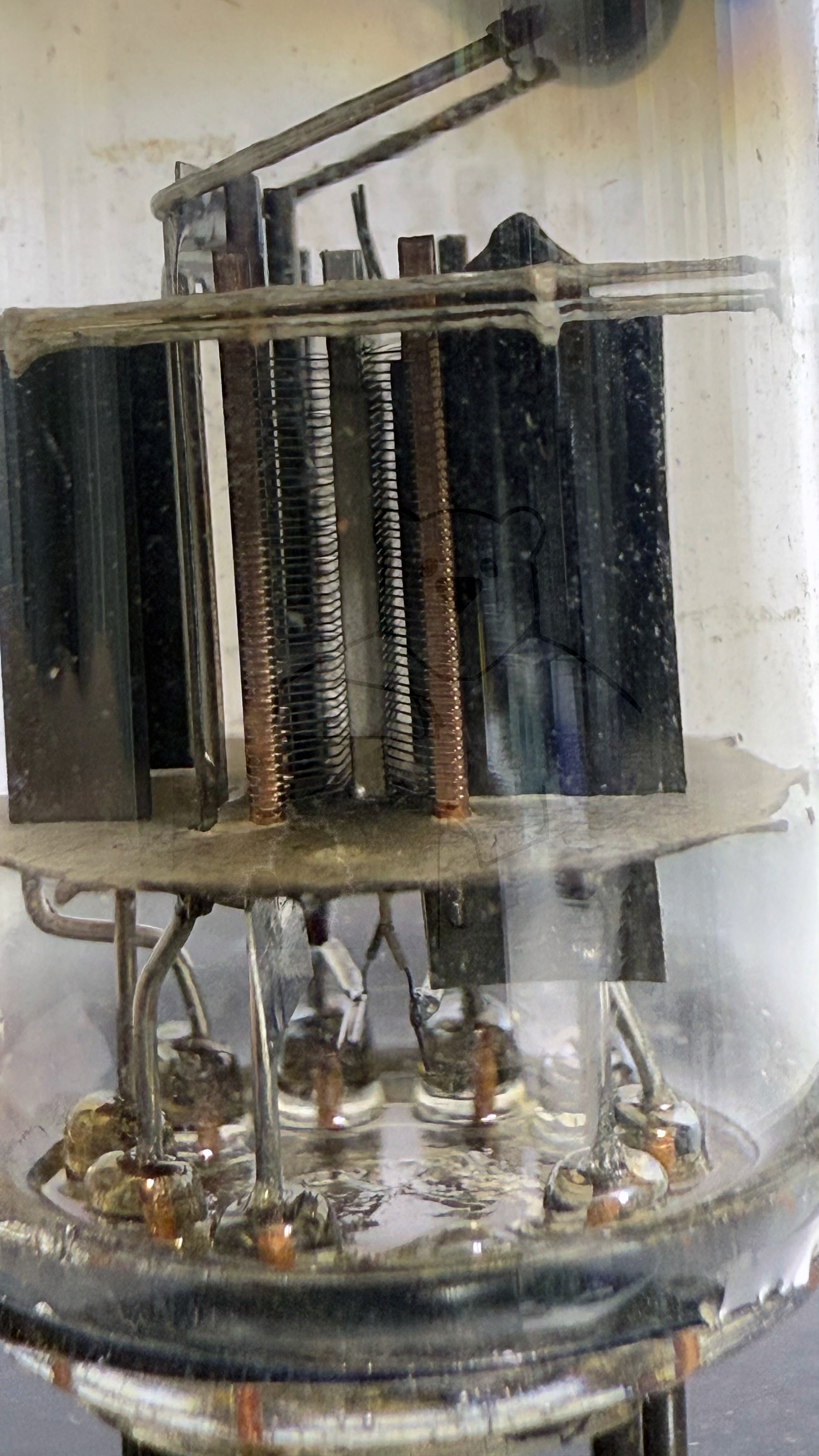

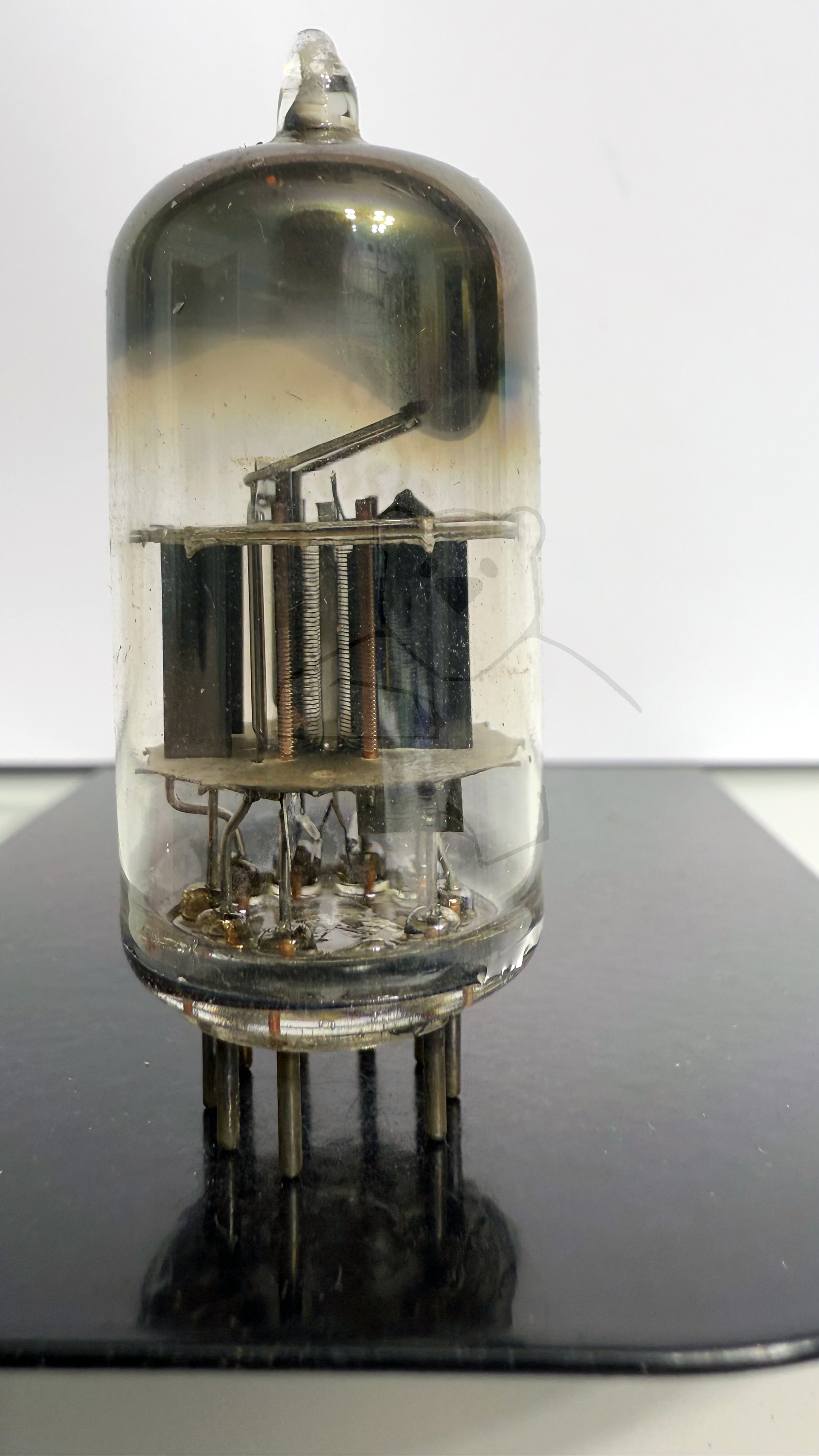

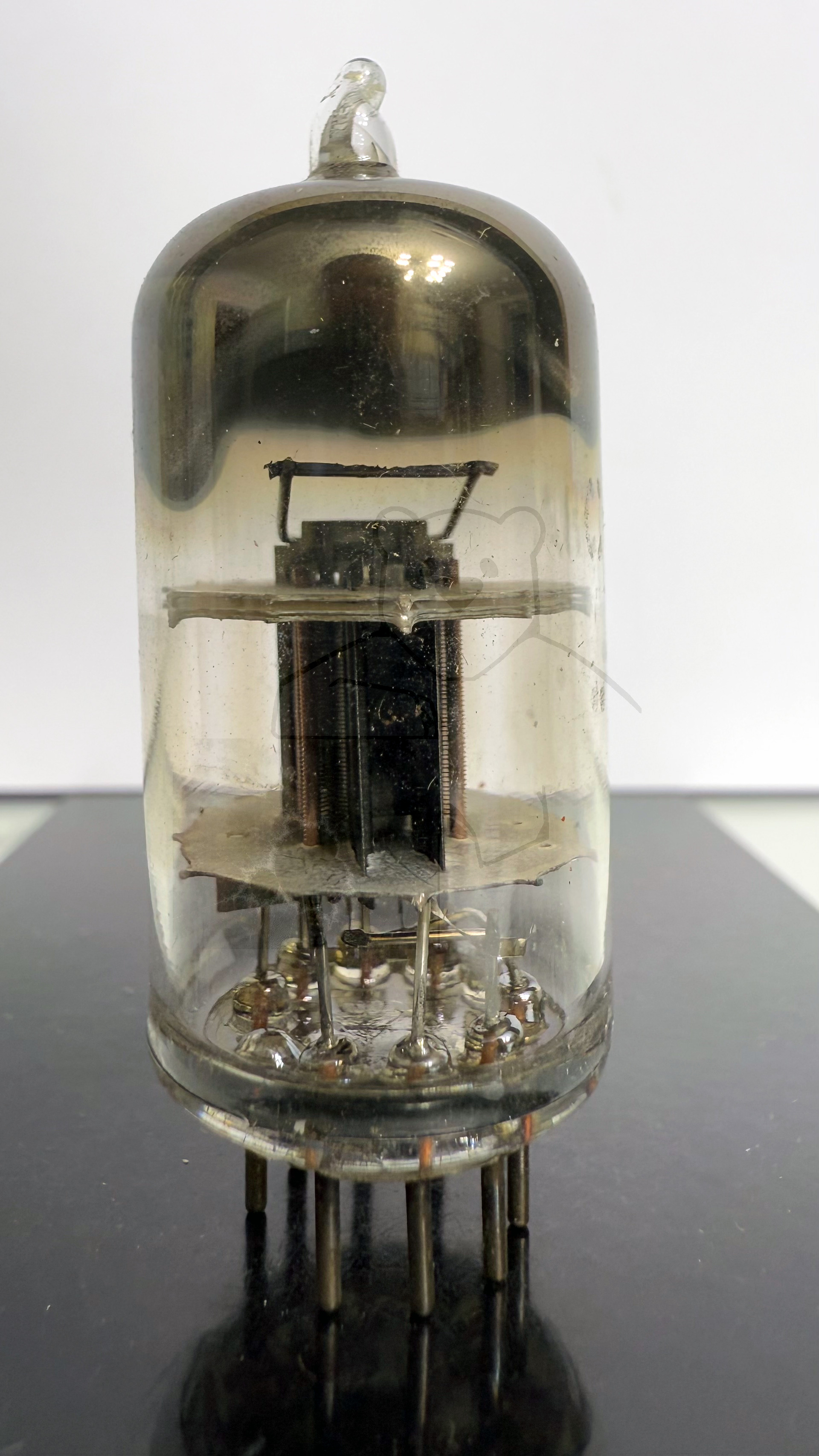

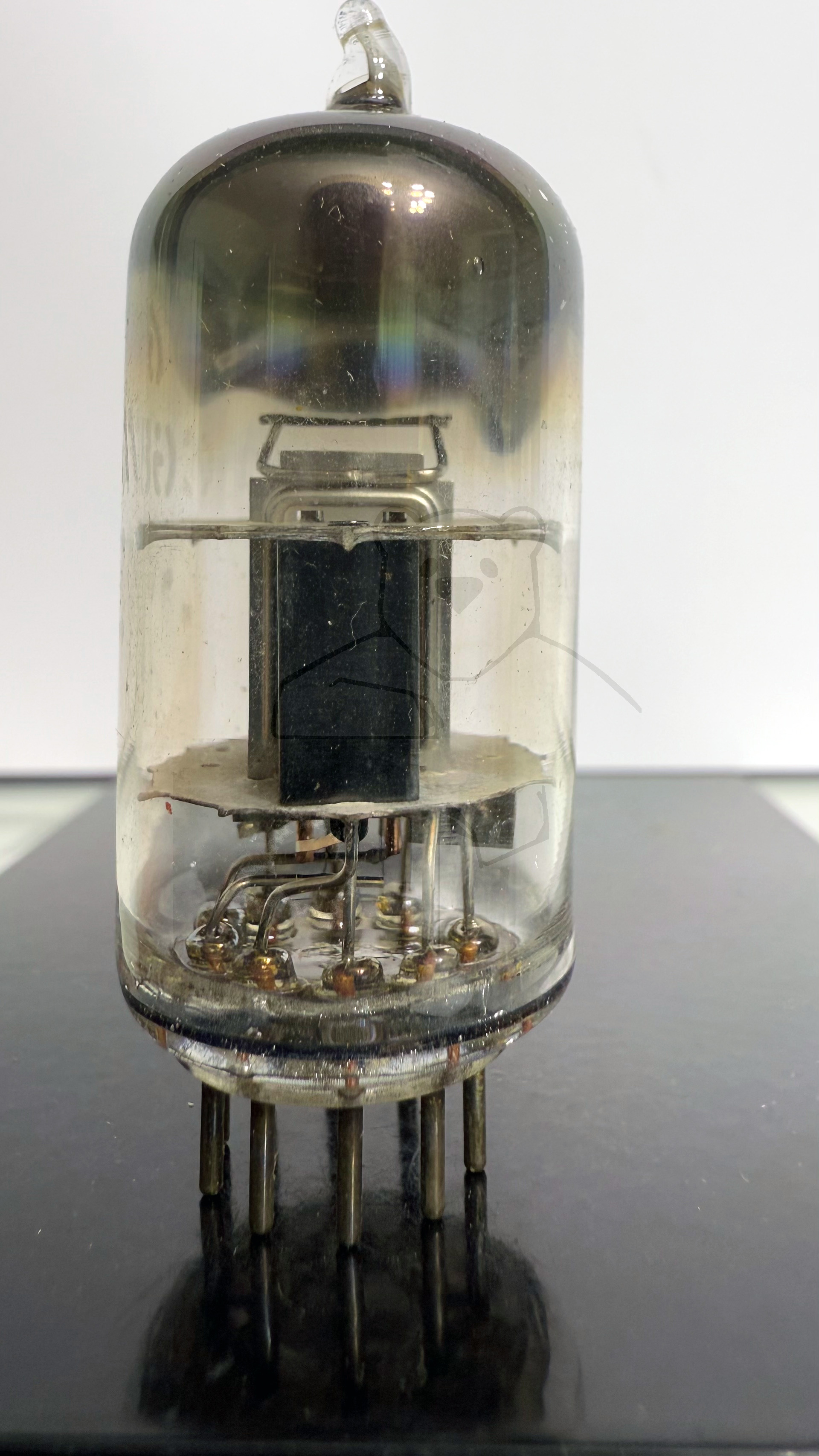

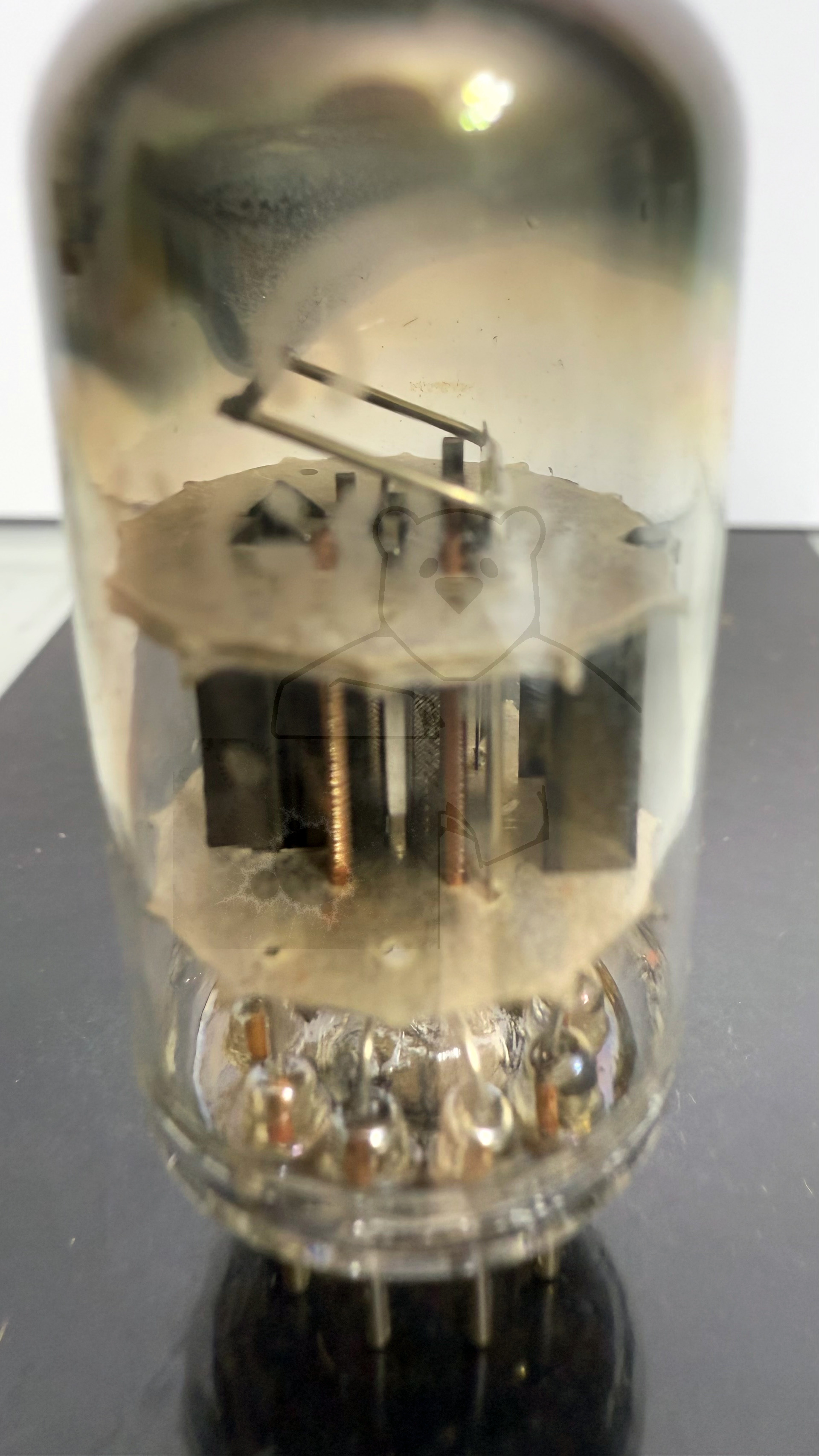

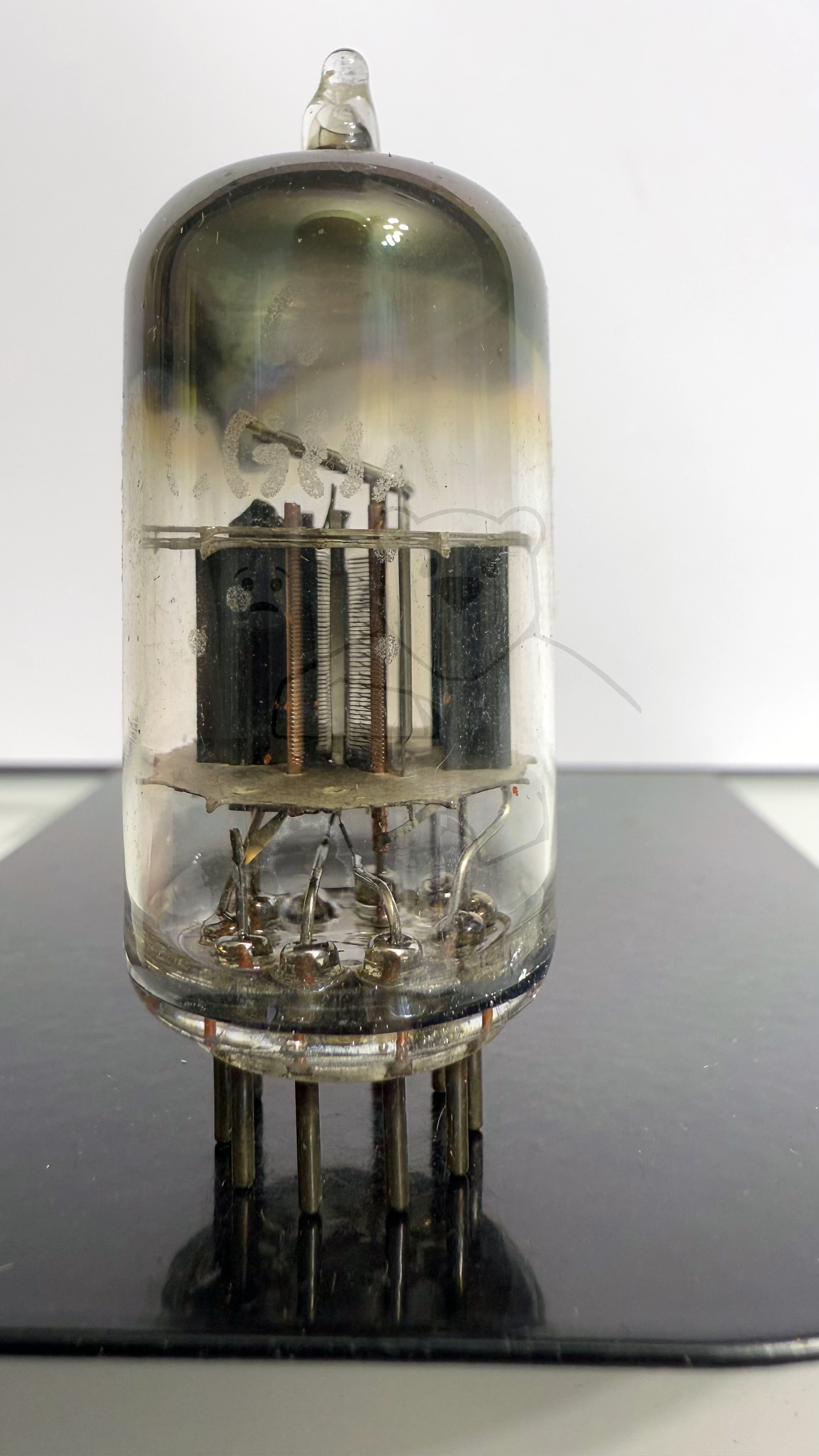

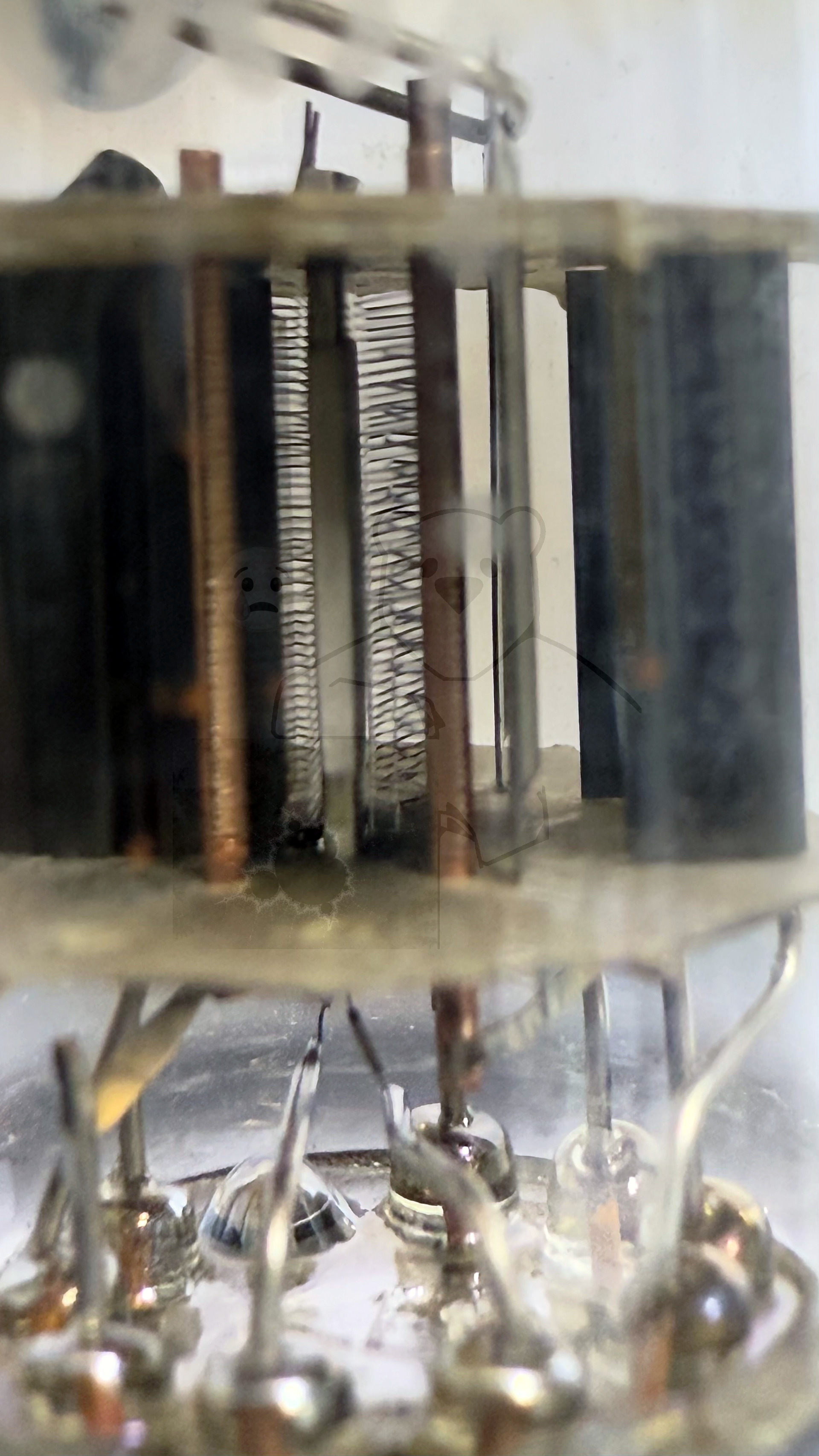

Daten und Bilder der Röhre: 6CG8A

🔎 Beschreibung der Röhre: 6CG8A

Name	6CG8A
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:55:03

🔎 Beschreibung der Systeme für die Röhre: 6CG8A

	System 1	System 2
Kathode	3, 8	3, 8
Gitter 1	1	9
Gitter 2		7
Gitter 3		3, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Oszillator	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

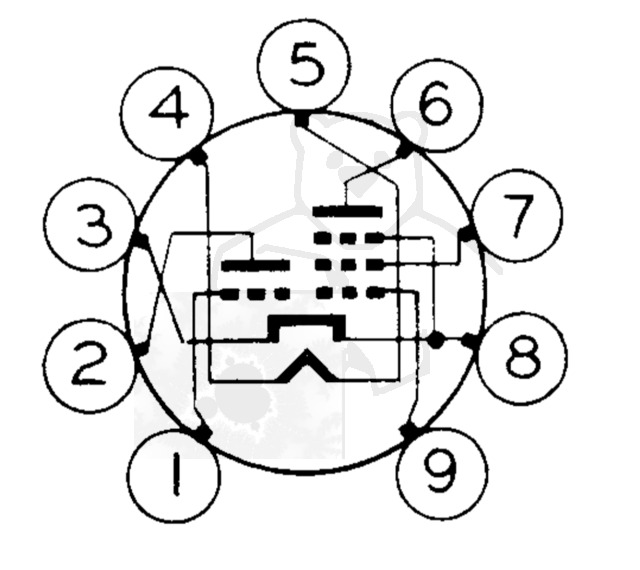

🔎 Sockelschaltung der 6CG8A

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6CG8A
Datenblatt 6CG8 Sylvania [www.tubedata.info].pdf (165 kB)
Datenblatt 6CG8A General Electric.pdf (572 kB)
Datenblatt 6CG8A RCA Version 1 [www.tubedata.info].pdf (88 kB)
Datenblatt 6CG8A RCA Version 2 [www.tubedata.info].pdf (207 kB)

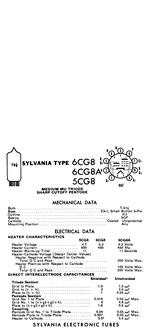

Datenblatt 6CG8A Sylvania.pdf (165 kB)
Datenblatt 6CG8A Tung-Sol [www.tubedata.info].pdf (286 kB)
